深入浅出 HBase 实战 | 青训营笔记

狂野的拉布拉多哎
89 阅读12分钟

这是我参与「第四届青训营」笔记创作活动的第10天

  • 介绍HBase的设计理念、数据模型、适用场景、业界典型用例
  • 介绍HBase的整体架构设计、主要模块设计
  • 介绍Hbase针对海量数据场景所做的设计优化，包括水平扩展能力、负载均衡策略、故障恢复机制
  • 分享HBase 实战经验总结与最佳实践

01 适用场景

1.1 HBase简介

HBase是一个开源的NoSQL分布式数据库，对稀疏表提供更高的存储空间使用率和读写效率。

采用存储计算分离架构：

  • 存储层基于HDFS存储数据，提供容错机制和高可靠性；
  • 计算层提供灵活快速的水平扩展、负载均衡和故障恢复能力。

提供强一致语义，在CAP理论中属于CP系统。 注：一致性(Consistency)、可用性(Availability)、分区容错性(Partition tolerance)

HBase与关系型数据库对比：

HBaseRelational DB
数据结构半结构化，无数据类型；按列族稀疏存储，缺省数据不占用存储空间；支持多版本数据结构化，数据类型丰富；按完整行存储，缺省的列需要存储占位符；不支持多版本数据
读写模式支持按需读写部分列必须整行读取
事物支持仅支持单行内原子性支持完整的事物语义
数据规模适用于 TB、PB 级海量数据，水平扩展快速平滑仅适用于 GB、小量TB级，扩展过程较复杂
索引支持仅支持rowkey住建索引支持二级索引

1.2 HBase数据模型

逻辑结构： HBase以列族（column family)为单位存储数据，以行键(rowkey)索引数据。 个人感觉有点像DataFrame结构，它适合稀疏数据，缺省列不占用存储空间；通过(rowkey, column family, column qualifier, version)唯一指定一个具体的值；允许批量读取多行的部分列族/列数据。

  • 列族需要在使用前预先创建，列名(column qualifier)不需要预先声明，因此支持半结构化数据模型。
  • 支持保留多个版本的数据，(行键＋列族＋列名＋版本号）定位一个具体的值。
概念名称概念用途
行键（rowkey）用于唯一索引一行数据的”主键”，以字典序组织。一行可以包含多个列族
列族（column family）用于组织一系列列名、一个列族可以包含任意多个列名。每个列族的数据物理上相互独立地存储，以支持按列读取部分数据
列名（column qualifier）用于定义到一个具体的列，一个列名可以包含多个版本的数据。不需要预先定义列名，以支持半结构化的数据模型
版本号（version）用于标识一个列内多个不同版本的数据，每个版本号对应一个值
值（value）存储的一个具体的值

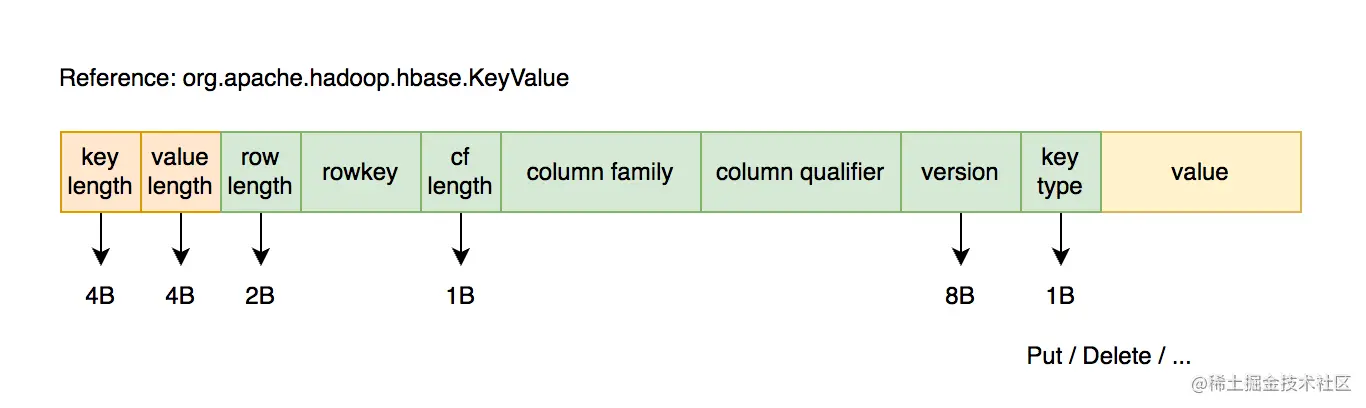

物理结构： 物理数据结构最小单元是KeyValue结构:

  • 每个版本的数据都携带全部行列信息。
  • 同一行，同一列族的数据物理上连续有序存储。
  • 同列族内的KeyValue按rowkey字典序升序，column qualifier升序，version降序排列。
  • 不同列族的数据存储在相互独立的物理文件，列族间不保证数据全局有序。
  • 同列族下不同物理文件间不保证数据全局有序。
  • 仅单个物理文件内有序。


1.3 使用场景

  • “近在线”的海量分布式KV/宽表存储，数据量级可达到PB级以上
  • 写密集型、高吞吐应用，可接受一定程度的时延抖动
  • 字典序主键索引、批量顺序扫描多行数据的场景
  • Hadoop大数据生态友好兼容
  • 半结构化数据模型，行列稀疏的数据分布，动态增减列名
  • 敏捷平滑的水平扩展能力，快速响应数据体量、流量变化

典型应用： 电商订单数据、搜索推荐引擎、广告数据流、用户交互数据、时序数据引擎、图存储引擎、大数据生态

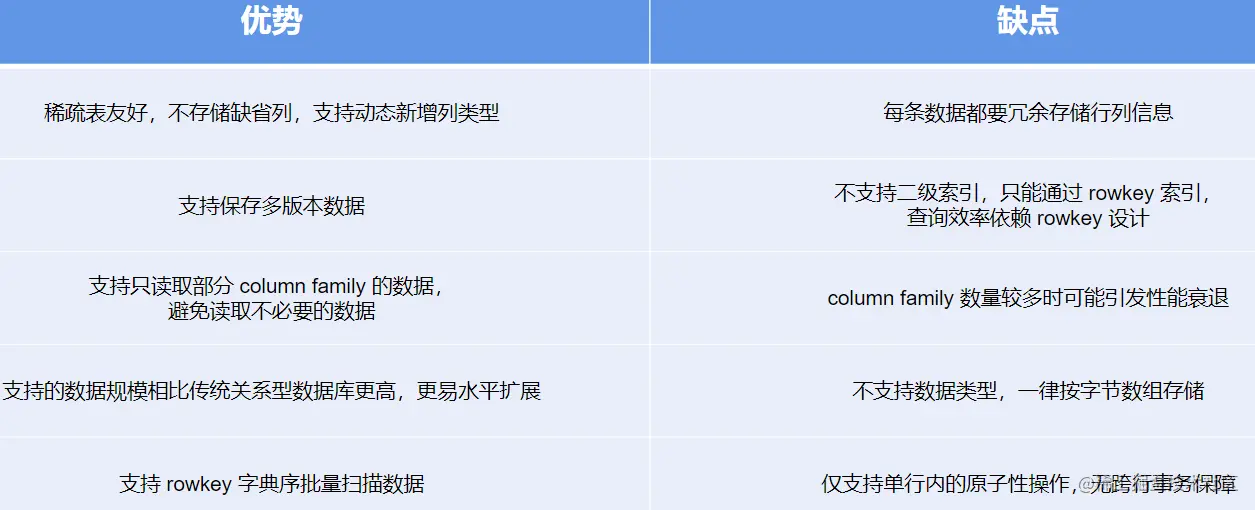

HBase数据模型的优缺点： 优缺点.png

2 架构设计

2.1 HBase整体架构


主要组件包括：

  • HMaster：元数据管理，集群调度、保活。
  • RegionServer：提供数据读写服务，每个实例负责若千个互不重叠的rowkey区间内的数据。
  • ThriftServer：提供Thrift API读写的代理层。

依赖组件：

  • Zookeeper：分布式一致性共识协作管理，例如HMaster选主、任务分发、元数据变更管理等。
  • HDFS：分布式文件系统，HBase数据存储底座。

2.2 HMaster主要职责/组件

HMaster 主要组件：

  • ActiveMasterManager： 管理 HMaster 的active/backup 状态
  • Serverlanager：管理集群内 RegionServer 的状态
  • AssignmentManager： 管理数据分片 (region)的状态
  • SplitWalManager：负责故障数据恢复的 WAL 拆分工作
  • LoadBalancer：定期巡检调整集群负载状态
  • RegionNormalizer：定期巡检并拆分热点、整合碎片
  • CatalogJanitor ：定期巡检、清理元数据
  • Cleaners：定期清理废弃的HFile / WAL 等文件
  • MasterFileSystem：封装访问 HDFS 的客户端 SDK

HMaster主要职责：

  • 管理RegionServer 实例生命周期，保证服务可用性。
  • 协调RegionServer数据故障恢复，保证数据正确性。
  • 集中管理集群元数据，执行负载均衡等维护集群稳定性。
  • 定期巡检元数据，调整数据分布，清理废弃数据等。
  • 处理用户主动发起的元数据操作如建表、删表等。

2.3 RegionServer主要职责/组件


  • 提供部分rowkey区间数据的读写服务。
  • 如果负责meta表，向客户端SDK提供rowkey位置信息。
  • 认领HMaster发布的故障恢复任务，帮助加速数据恢复过程
  • 处理HMaster下达的元数据操作，如region打开/关闭/分裂/合并操作等。

RegionServer 主要组件：

  • MemStore：基于SkipList 数据结构实现的内存态存储，定期批量写入硬盘
  • Write-Ahead-Log：顺序记录写请求到持久化存储，用于故障恢复内存中丢失的数据
  • Store：对应一个 Column Family 在一个region 下的数据集合，通常包含多个文件
  • StoreFile：即HFile，表示HBase 在HDFS存储数据的文件格式，其内数据按 rowkey字典序有序排列
  • BlockCache: HBase 以数据块为单位读取数据并缓存在内存中以加速重复数据的读取

2.4 ZooKeeper主要职责

  • HMaster登记信息，对active/backup分工达成共识。
  • RegionServer登记信息，失联时HMaster保活处理。
  • 登记meta表位置信息，供SDK查询读写位置信息。
  • 供HMaster和RegionServer协作处理分布式任务。

2.5 ThriftServer主要职责

  • 实现HBase定义的Thrift API，作为代理层向用户提供RPC（Remote Procedure Call，远程过程调用）读写服务。
  • 用户可根据IDL自行生成客户端实现。
  • 独立于RegionServer水平扩展，用户可访问任意ThriftServer实例(scan操作较特殊，需要同实例维护scan状态)


3 大数据支撑

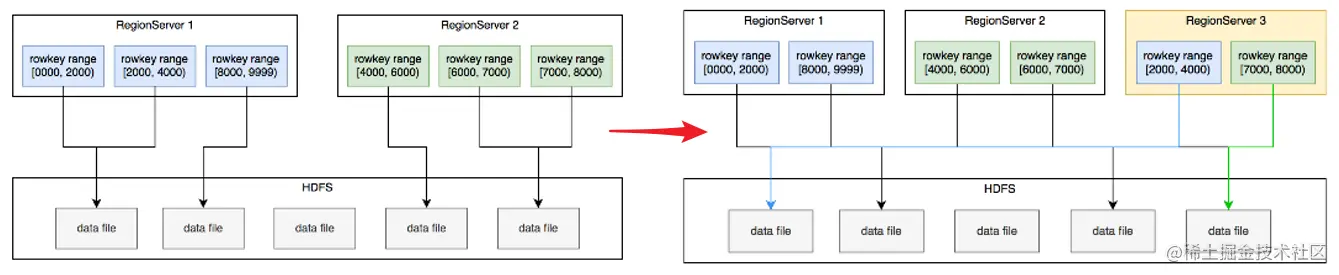

3.1 水平扩展能力

  • 增加RegionServer 实例，分配部分region到新实例。
  • 扩展过程平滑，无需搬迁实际数据。
  • 可用性影响时间很短，用户基本无感知。


3.2 Region热点切分

  • 当某个region数据量过多，切分成两个独立的子region分摊负载。
  • RegionServer在特定时机(flush、compaction）检查region是否应该切分，计算切分点并RPC上报HMaster，由AssignmentManager负责执行RegionStateTransition。
  • 不搬迁实际数据，切分产生的新region数据目录下生成一个以原region文件信息命名的文件，内容是切分点对应的rowkey，以及标识新region是上/下半部分的数据。

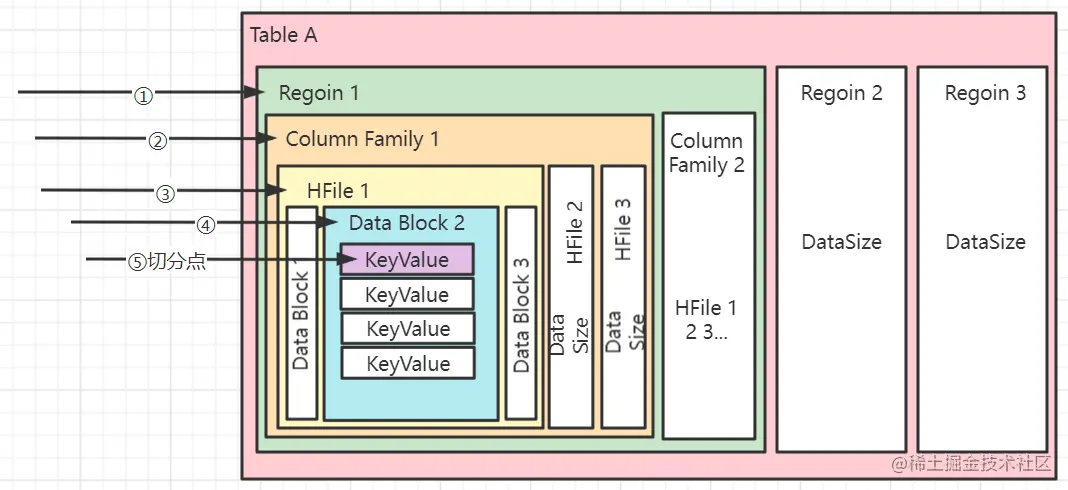

切分点选取 HBase原生提供的多种切分策略使用相同的切分点选择策略。目标是优先把最大的数据文件均匀切分。

切分点选择步骤：

  1. 找到该表中哪个region的数据大小最大；
  2. 找到该region内哪个column family的数据大小最大；
  3. 找到column family内哪个HFile的数据大小最大；
  4. 找到HFile里处于最中间位置的Data Block；
  5. 用这个Data Block的第一条KeyValue的Rowkey 作为切分点。


切分过程 所有Column Family都按照统一的切分点来切分数据。目的是优先均分最大的文件，不保证所有Column Family的所有文件都被均分。

切分过程步骤：

  1. HFile 1作为最大的文件被均分，其他文件也必须以相同的 rowkey切分以保证对齐新region的rowkey区间；
  2. 切分出的新region 分别负责rowkey区间[2000,2500)和[2500,4000)；
  3. 每个新region 分别负责原region的上/下半部分rowkey区间的数据；
  4. 在compaction执行前不实际切分文件，新region下的文件通过reference file指向原文件读取实际数据。

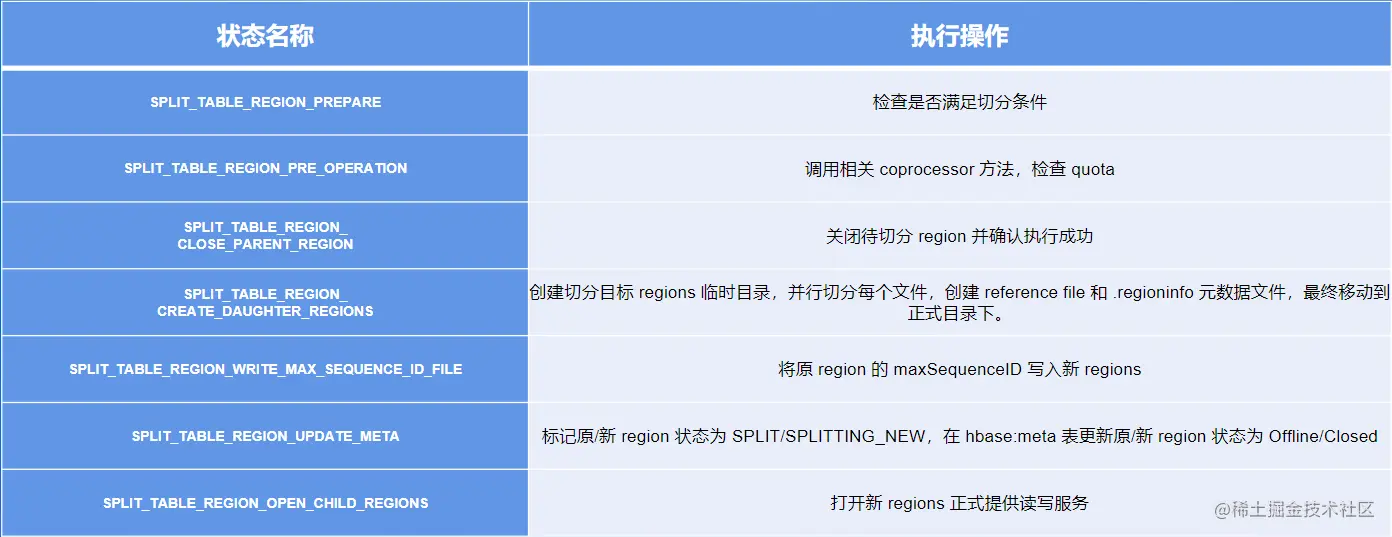

流程设计 AssignmentManager检查cluster、table、region的状态后，创建SplitTableRegionProcedure通过状态机实现执行切分过程。


3.3 Region碎片整合

  • 当某些region数据量过小、碎片化，合并相邻region整合优化数据分布。
  • AssignmentManager创建MergeTableRegionsProcedure 执行整合操作。
  • 不搬迁实际数据，通过reference file定位原region的文件，直到下次compaction时实际处理数据。 注意:只允许合并相邻region，否则会打破rowkey空间连续且不重合的约定。

和region切分类似，不立刻处理实际数据文件，而是通过创建reference files引用到原文件，然后原子地更新元数据来完成碎片整合，后续靠compaction整合数据文件，靠 CatalogJanitor异步巡检元数据处理遗留数据。


3.4 Region负载均衡

定期巡检各RegionServer上的region数量，保持region的数量均匀分布在各个RegionServer上。

  • SimpleLoadBalancer策略
  • StochasticLoadBalancer策略
  • FavoredNodeLoadBalancer策略

3.5 故障恢复机制

HMaster通过多实例基于Zookeeper选主实现高可用性。

  • 所有实例尝试向Zookeeper的/hbaselactive-master临时节点CAS地写入自身信息。
  • 写入成功表示成为主实例，失败即为从实例，通过watch监听/hbase/active-master节点的变动。
  • 主实例不可用时临时节点被删除，此时触发其他从实例重新尝试选主。

HMaster自身恢复流程：

  1. 监听到/hbase/active-master 临时节点被删除的事件，触发选主逻辑；
  2. 选主成功后执行HMaster启动流程，从持久化存储读取未完成的procedures从之前状态继续执行；
  3. 故障HMaster实例恢复后发现主节点已存在，继续监听/hbaselactive-master。

调度RegionServer的故障恢复流程：

  1. AssignmentManager 从procedure列表中找出Region-In-Transition状态的region继续调度过程；
  2. RegionServerTracker 从Zookeeper梳理online状态的RegionServer列表，结合ServerCrashProcedure列表、HDFS 中 WAL目录里alive / splitting状态的RegionServer记录，获取掉线RegionServer的列表，分别创建ServerCrashProcedure执行恢复流程。
  • 每个RegionServer实例启动时都会往Zookeeper的/hbase/rs路径下创建对应的临时节点。
  • HMaster通过监听RegionServer在Zookeeper的临时节点状态，监控数据读写服务的可用性，及时调度恢复不可用的regions。
  • RegionServer的故障恢复需要将内存中丢失的数据从WAL 中恢复，HMaster利用Zookeeper配合所有RegionServer实例，分布式地处理WAL数据，提升恢复速度。

启动流程：

  1. 启动时去Zookeeper登记自身信息，告知主HMaster实例有新RS实例接入集群；
  2. 接收和执行来自HMaster的region调度命令；
  3. 打开region前先从HDFS读取该region的recovered.edits目录下的WAL记录,回放恢复数据；
  4. 恢复完成，认领Zookeeper上发布的分布式任务(如WAL切分）帮助其他数据恢复。

3.6 Distributed Log Split原理

背景：

  1. 写入HBase的数据首先顺序持久化到Write-Ahead-Log，然后写入内存态的MemStore即完成，不立即写盘，RegionServer故障会导致内存中的数据丢失，需要回放WAL来恢复；
  2. 同RegionServer的所有region复用WAL，因此不同region的数据交错穿插，RegionServer故障后重新分配region前需要先按region维度拆分WAL。

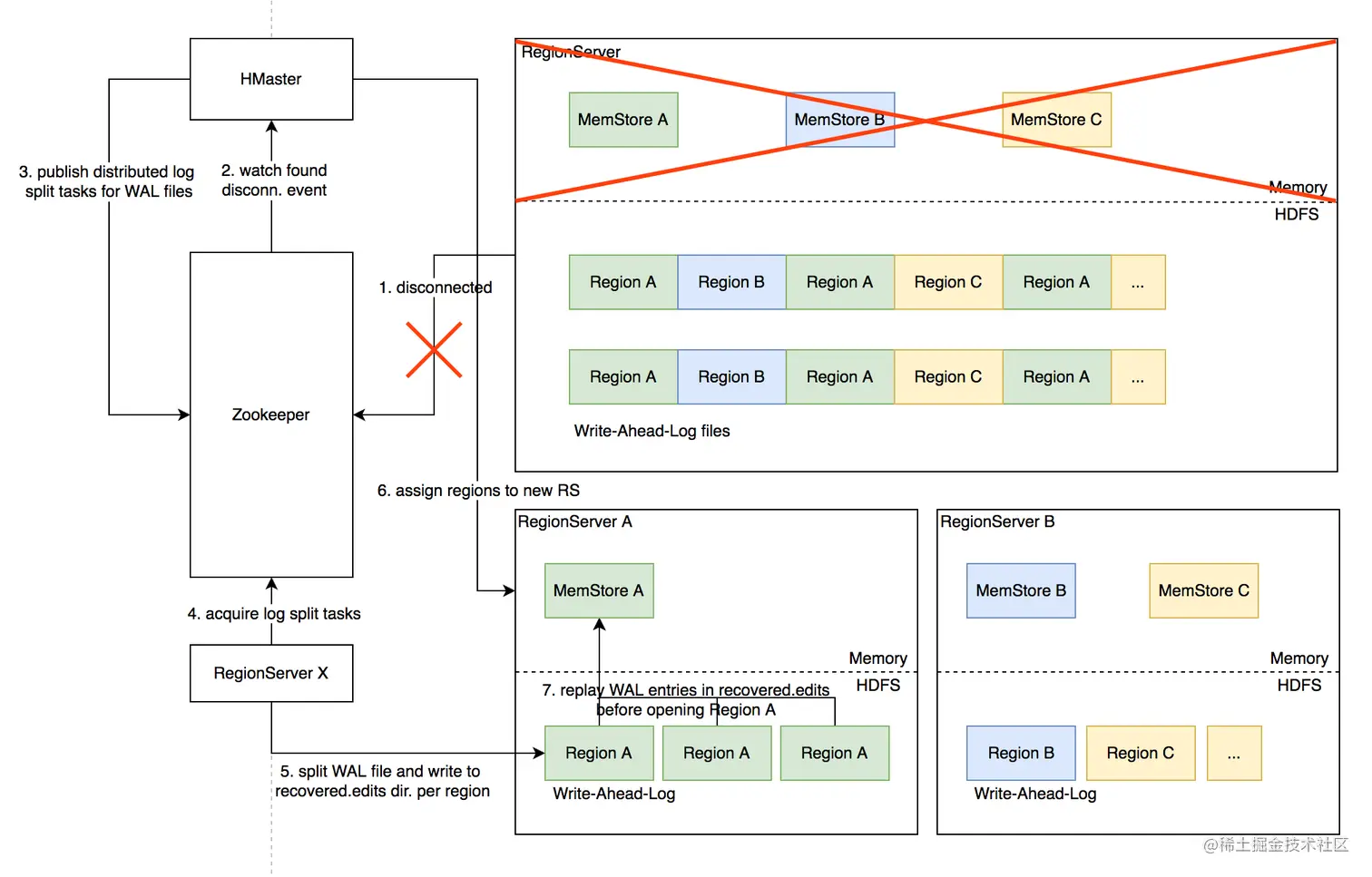

实现原理：

  1. RegionServer故障，Zookeeper检测到心跳超时或连接断开，删除对应的临时节点并通知监听该节点的客户端；
  2. active HMaster 监听到RS 临时节点删除事件，从 HDFS梳理出该RS负责的WAL文件列表；
  3. HMaster为每个WAL文件发布一个log split task 到ZK；
  4. 其他在线的RS监听到新任务，分别认领；
  5. 将WAL entries按region拆分，分别写入HDFS上该region的recovered.edits目录；
  6. HMaster 监听到 log split任务完成，调度region 到其他RS；
  7. RS打开region前在HDFS 找到先回放recovered.edits目录下的WAL文件将数据恢复到Memstore里，再打开region恢复读写服务。


进一步优化Distributed Log Replay：

  • HMaster 先将故障RegionServer上的所有region以Recovering状态调度分配到其他正常RS上；
  • 再进行类似Distributed Log Split的WAL日志按region维度切分；
  • 切分后不写入HDFS，而是直接回放，通过SDK写流程将WAL记录写到对应的新RS；
  • Recovering 状态的region接受写请求但不提供读服务，直到 WAL回放数据恢复完成。

4 最佳实践

4.1 Rowkey设计策略

  1. 不需要顺序扫描批量连续rowkey：对原始rowkey做哈希(如MD5)，作为真实rowkey的前缀。建议取适当长度的子串，避免过多占用存储空间。
  2. 需要顺序扫描批量连续rowkey：首先用groupID/applD/uSerID前缀也建议哈希处理，避免非预期的热点。 比如MD5(grouplD):grouplD:timestamp:...
  3. rowkey长度尽量保持较短，因为会冗余存储到每个KeyValue中。

注意：避免用时间戳直接作为rowkey前缀，会导致最新的数据始终集中在单个RegionServer上，造成热点瓶颈，且无法通过水平扩容缓解。

4.2 Column Family设计策略

  1. Column family数量过多容易影响性能，建议尽量少，不超过5个。
  2. 需要同时读取的数据尽量放在相同列族，反之尽量放在不同列族，读取时尽量只读取必需的列族，避免读不必要的列族。
  3. 列族（(以及column qualifier）名称尽量短，因为会冗余存储到每个KeyValue 中。

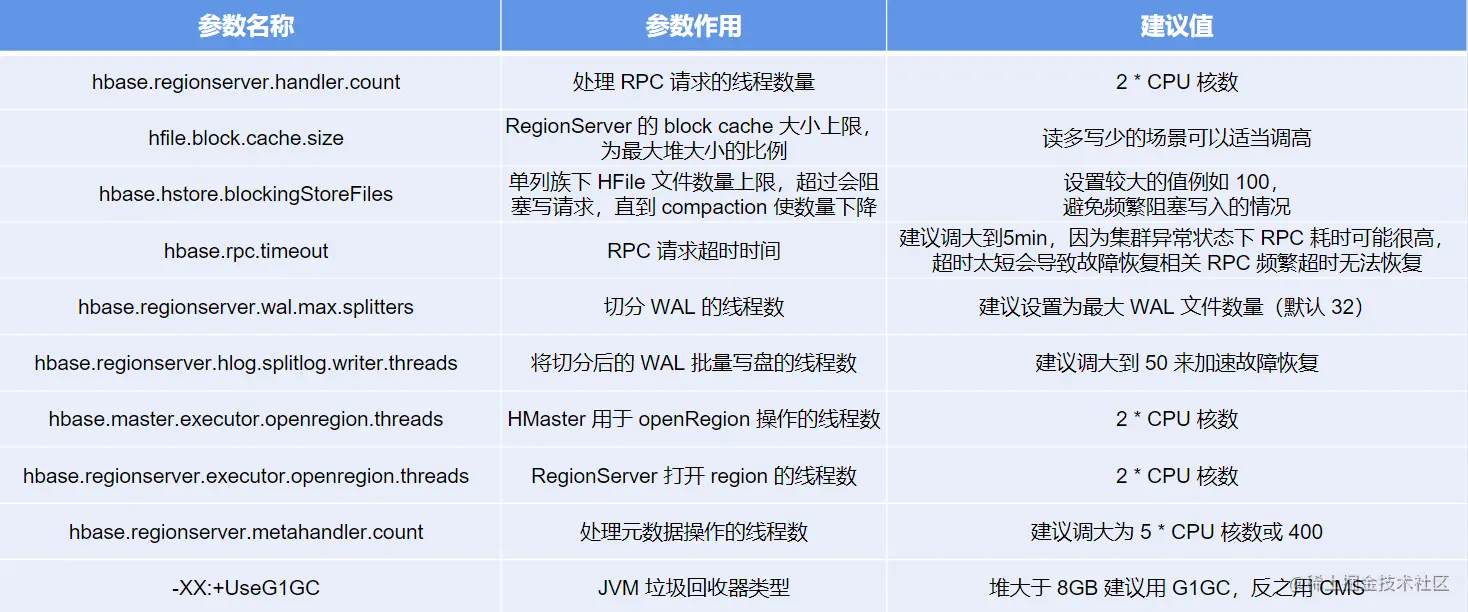

4.3 参数调优经验


4.4 ByteTable-字节跳动自研分布式表格存储系统

参考信息

【大数据专场 学习资料四】第四届字节跳动青训营
