前言
在深入解析之前，会解释为什么 JVM 在 32 位操作系统上最多只能利用 4G 内存，以及 Java 对象内存布局。
指针压缩其实是 jvm 在 64 位操作系统上的的一种性能优化，了解这些基础知识有助于指针压缩的理解。
接下来开始进入主题。
为什么 JVM 在 32 位操作系统上最多只能利用 4G 内存？
先说下关于内存的小知识：
1、bit(位) 是内存的最小存储单位，1bit 可以表示为 0 或者 1。
2、byte(比特) 是内存基本计量单位，1byte = 8bit，1byte 表示范围 00000000 ~ 11111111，对应十进制是 255。
3、32 位操作系统内存地址大小是 4byte，内存寻址范围是 00000000 00000000 00000000 00000000 ~ 111111111 11111111 111111111。
4、内存地址通常用十六进制表示，十六进制表示寻址范围是 0x00000000 ~ 0xffffffff
有了上面这些信息，为什么 32 位操作系统最多只能利用 4g 内存就是个算数问题了。
内存寻址范围是 32 个 0 和 1 的排列组合，也就是 232，总内存地址数就是 4294967296。
内存的基本计量单位是 1byte，内存大小的计算公式：内存地址个数 * 内存基本计量单位，也就是 232 * 1byte = 4294967296byte = 4g。
所以，32 位内存寻址决定了在 32 位操作系统最多只能用 4g 内存。

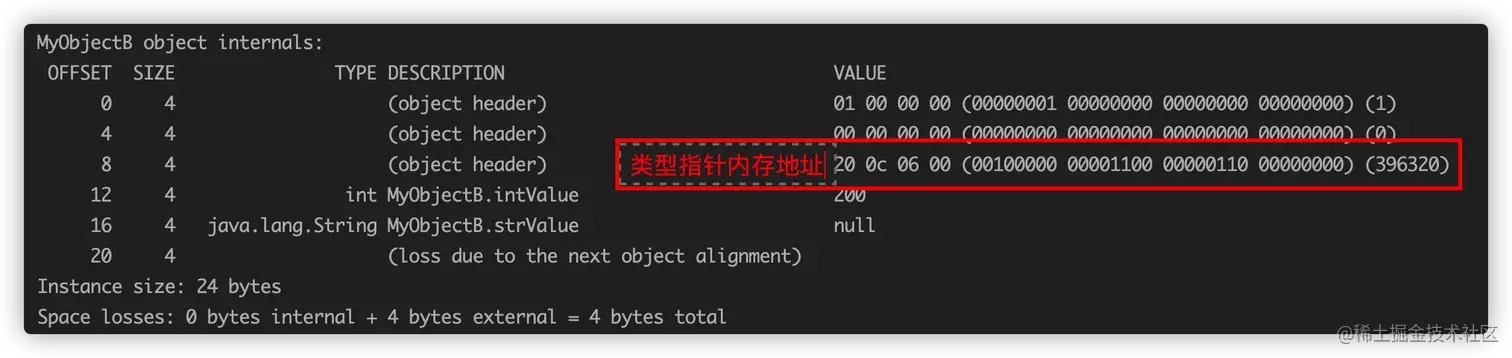

接下来看下 jvm 中内存地址是啥样的，下图是使用org.openjdk.jol工具打印的对象布局信息。
可以看到图中
类型指针内存地址 就是一个内存地址，它的地址是：20 0c 06 00（二进制形式展示为：00100000 00001100 00000110 00000000）。
指针压缩之缘起 - Java 对象内存布局（Java Object Layout）
网上和书中有非常多关于对象内存结构的理论知识，我就不在文章中墨迹了，直接上代码。
我的环境信息是这样的:
maxOS Monterey 12.4 （64 位操作系统）
java version "1.8.0_291"
以下的实践代码会使用org.openjdk.jol工具包。
Maven 依赖如下：
<dependency>
<groupId>org.openjdk.jol</groupId>
<artifactId>jol-core</artifactId>
<version>0.13</version>
</dependency>
1、实例对象的内存布局
首先，准备一个 SimpleObject 类。
class SimpleObject {
int state;
String stateName;
}
使用以下语句打印 SimpleObject 实例对象的内存布局：
SimpleObject so = new SimpleObject();
so.state = 1;
so.stateName = "normal";
System.out.println(ClassLayout.parseInstance(so).toPrintable());
执行完之后打印出以下的信息：
SimpleObject object internals:
OFFSET SIZE TYPE DESCRIPTION VALUE
0 4 (object header) 01 00 00 00 (00000001 00000000 00000000 00000000) (1)
4 4 (object header) 00 00 00 00 (00000000 00000000 00000000 00000000) (0)
8 4 (object header) f0 97 07 00 (11110000 10010111 00000111 00000000) (497648)
12 4 int SimpleObject.state 1
16 4 java.lang.String SimpleObject.stateName (object)
20 4 (loss due to the next object alignment)
Instance size: 24 bytes
Space losses: 0 bytes internal + 4 bytes external = 4 bytes total
SimpleObject 实例内存布局解读：
OFFSET 0~4 前两行是实例对象对象头，占用 8 bytes，主要存储对象的 hashCode、锁和分带年龄啥的（这个跟指针压缩关系不大，就不深入解读了。感兴趣的可以看 Markword 源码）。
OFFSET 8 这一行是实例对象的类型指针地址，占用 4bytes，这个实例的类型指针指向的就是 SimpleObject Class 的内存地址。
OFFSET 12~16 这两行就是 state 和 stateName 两个变量的实例数据，占用 8 bytes。state 的值是 1，stateName 指向一个 String 对象内存地址。
OFFSET 20 这 4bytes 对齐填充是为了保证内存地址始终保值在指定的内存边界上，Hotspot 默认对齐至 8bytes 边界上，这个值也可以通过 -XX:ObjectAlignmentInBytes 对齐参数进行配置（关于数据结构对齐，大家可以看下这个：数据结构对齐）。
2、class 的内存布局
还是基于 SimpleObject 类。执行下面的语句：
System.out.println(ClassLayout.parseClass(SimpleObject.class).toPrintable());
执行完，将会得到以下结果：
SimpleObject object internals:
OFFSET SIZE TYPE DESCRIPTION VALUE
0 12 (object header) N/A
12 4 int SimpleObject.state N/A
16 4 java.lang.String SimpleObject.stateName N/A
20 4 (loss due to the next object alignment)
Instance size: 24 bytes
Space losses: 0 bytes internal + 4 bytes external = 4 bytes total
从结果上来看，class 和实例内存布局差不多，主要有两点差异，对象头由原来的三部分合并成了一个，所有 OFFSET 对应的 VALUE 都是 N/A。
对象头合并成了一个，是因为对象头包含两个部分：Markword 和类型指针，因为 Markword 和类型指针都没有值，所以展示的时候合并成了一个。
所有 OFFSET 的 VALUE 都是 N/A，这是因为 class 是用来定义描述类信息的，不存储实例数据，可以把 class 想象成一个模板，实例对象是根据这个模板生成的。
再来看下 SimpleObject class 都定义了什么：
OFFSET 0，占用 12 bytes，这一行表示的是对象头，对象头又包括 Markword 和 类型指针。
OFFSET 12~16，占用 8 字节，表示这个类有两个字段，分别是 state 和 stateName，每个字段又分别占用 4bytes。
OFFSET 20，占用 4bytes，对齐填充。
所有根据 SimpleObject class 创建的实例对象都会有这三部分，class 对应的对象实例总内存大小都是 24bytes。
3、数组对象的内存布局
数据打印出来的内存布局会比对象多一个数组长度信息，仅此而已，大家可以自己去打印出来看看。
4、再看下对齐填充
对齐填充不总是出现在对象的最后，也可能出现在字段后，我们把 int 类型 state 改成 byte 类型，下面是调整完之后的类：
class SimpleObject {
byte state;
String stateName;
}
接下来打印 class 内存布局：
System.out.println(ClassLayout.parseClass(SimpleObject.class).toPrintable());
打印得到的信息：
SimpleObject object internals:
OFFSET SIZE TYPE DESCRIPTION VALUE
0 12 (object header) N/A
12 1 byte SimpleObject.state N/A
13 3 (alignment/padding gap)
16 4 java.lang.String SimpleObject.stateName N/A
20 4 (loss due to the next object alignment)
Instance size: 24 bytes
Space losses: 3 bytes internal + 4 bytes external = 7 bytes total
可以看到两个对齐，第一个是 state 字段后，另一个在对象的最后，在对象后面的对齐填充之前已经介绍过了，这里着重说一下字段对齐。
字段对齐是当一个类包含多个字段，并且当前字段不是最后一个字段，同时当前字段内存地址的结束位置不是 4bytes 边界时，JVM 会对当前字段进行对齐填充。（关闭指针压缩同时在 64bits 操作系统时，字段会对齐到 8bytes 边界上）
总结：
1、Java 对象内存布局分为大概分为三个部分：对象头、实例数据、对齐填充。对象头：又分为两个部分，分别是 Markword 和 类型指针。
对齐填充：字段对齐 和 对象对齐。字段对齐：字段对齐出现在字段后，在开启指针压缩时以 4bytes 对齐，关闭指针压缩时以 8 bytes 对齐。
对象对齐：对象对齐出现在内存的最后一块，将内存对齐到 8bytes 边界上。3、对象头中的类型指针和对齐填充很重要，是实现指针压缩的关键。
4、建议大家看 数据结构对齐
指针压缩
官方链接（openjdk 和 oracle 内容都差不多，原文内容就不摘抄了，大家自己看吧）：
openjdk：wiki.openjdk.org/display/Hot…
oracle：docs.oracle.com/javase/7/do…
我们重点看下官方提到的为什么需要指针压缩和指针压缩实现原理。
为什么需要指针压缩？
第一点： 所有应用在 64 位操作系统上运行要比 32 位操作系统运行内存大 1.5 倍，也就是原来需要 2g 内存运行的程序，现在需要 3g。
第二点： 内存的获取越来越容易，不能在突破 4g 内存限制之后无限扩大内存，因为 CPU 的吞吐量有限，垃圾回收的压力会增加。
以上就是关于为什么需要指针压缩的观点。
指针压缩实现原理：
采用 32 位操作系统的指针管理方式，让对象内存地址对齐到 8bytes 边界上。在操作内存前后增加编码和解码逻辑，实现 32bits 寻址范围地址支持 32g 内存的扩展。
先来看下 64bits 操作系统上开启和关闭指针压缩的差异，指针压缩到底做了什么。
指针压缩的两个参数配置：
-XX:+UseCompressedClassPointers # 普通对象指针压缩，实例对象地址压缩
-XX:+UseCompressedOops # 类型指针压缩，对象头中指向类型执行的地址
tips：这两个参数必须同开启或同时关闭，否则 jvm 关闭指针压缩。
开启指针压缩的 SimpleObject 实例对象内存布局
SimpleObject object internals:
OFFSET SIZE TYPE DESCRIPTION VALUE
0 4 (object header) 01 00 00 00 (00000001 00000000 00000000 00000000) (1)
4 4 (object header) 00 00 00 00 (00000000 00000000 00000000 00000000) (0)
8 4 (object header) f0 97 07 00 (11110000 10010111 00000111 00000000) (497648)
12 4 int SimpleObject.state 1
16 4 java.lang.String SimpleObject.stateName (object)
20 4 (loss due to the next object alignment)
Instance size: 24 bytes
Space losses: 0 bytes internal + 4 bytes external = 4 bytes total
关闭指针压缩的 SimpleObject 实例对象内存布局
SimpleObject object internals:
OFFSET SIZE TYPE DESCRIPTION VALUE
0 4 (object header) 01 00 00 00 (00000001 00000000 00000000 00000000) (1)
4 4 (object header) 00 00 00 00 (00000000 00000000 00000000 00000000) (0)
8 4 (object header) e8 93 31 0f (11101000 10010011 00110001 00001111) (254907368)
12 4 (object header) 01 00 00 00 (00000001 00000000 00000000 00000000) (1)
16 4 int SimpleObject.state 1
17 4 (alignment/padding gap)
24 8 java.lang.String SimpleObject.stateName null
Instance size: 32 bytes
Space losses: 4 bytes internal + 0 bytes external = 4 bytes total
开启和关闭指针压缩的实例对象内存布局差异对比：
对象头差异: 关闭指针压缩后，内存比原来增加了 4bytes，增加的这部分主要是类型指针内存地址变大的，从原来的 4bytes 变成了 8bytes。
字段差异: 关闭指针压缩后，state 后增加了字段对齐填充，对齐填充大小是 4bytes。stateName 由原来的 4 bytes 增加到了 8bytes，这是因为 String 是一个实例对象，关闭指针压缩后，它的地址增加了 4 bytes。
对齐填充： 开启指针压缩前，因为对象大小不满足 8bytes 倍数要求，所以有 4bytes 对齐填充。关闭指针压缩后，内存对齐到了 8bytes 边界上，所有就不需要填充了。
结论，SimpleObject 实例对象在开启指针压缩后节省了 8bytes。压缩的是对象头中的类型指针、引用类型变量内存地址，这个结论跟官方文档中描述的一样（其实，除了这两个点外，还有数组元素引用地址也会压缩，因为我们的例子中没有数组，所以没有展示）。这应该就是官方提到的 64 位操作系统运行内存会比 32 位大一倍的原因吧。
上面看完了指针压缩开启和关闭的差异，再来看下指针压缩的实现原理。
关于指针压缩，官方提到，在 64bits 操作系统上实现 32bits 操作系统一样的指针管理方式，内存可以实现从 4g 到 32g 的提升。
这是咋实现的？其实官方已经把实现原理说的很明白了，指针压缩有两个过程，分别是编码和解码。编码时候将内存地址右移三位，解码时将内存地址左移三位。
解码是在操作内存前，把原来地址左移三位，得到真实的内存地址。编码是指获得到内存地址后，右移三位，得到压缩后的内存地址。
至于为什么要对内存地址进行左右位移操作，是因为内存进行 8bytes 边界对齐后，内存地址的后三位都是 0，根据这个规则，就可以在存储的时候舍弃后面的三位，读取的时候再加上这三位。
下面是 8 和它的倍数对应的二进制关系：
8 = 1000
16 = 10000
24 = 11000
32 = 100000
40 = 101000
48 = 110000
56 = 111000
64 = 1000000
72 = 1001000
可以看到，在二进制下，8 和它的倍数的后三位都是 0。因为三位都是 0 所以可以在拿到地址后舍弃后三位，读取的时候加上后三位。
为了验证一下，我准备了三个对象，分别是 SimpleObjectA、SimpleObjectB、SimpleObjectC，然后，每个对象都只有一个 state 字段。
class SimpleObjectA {
int state;
}
class SimpleObjectB {
int state;
}
class SimpleObjectC {
int state;
}
然后，创建三个实例对象并打印内存布局：
SimpleObjectA a = new SimpleObjectA();
SimpleObjectB b = new SimpleObjectB();
SimpleObjectC c = new SimpleObjectC();
System.out.println(ClassLayout.parseInstance(a).toPrintable());
System.out.println(ClassLayout.parseInstance(b).toPrintable());
System.out.println(ClassLayout.parseInstance(c).toPrintable());
完整的内存布局我就不完全复制出来了，就只看类型指针部分内存地址：
a 变量指向的 class 地址：20 0a 06 00 (00100000 00001010 00000110 00000000)，对应十进制：537527808
b 变量指向的 class 地址：18 0c 06 00 (00011000 00001100 00000110 00000000)，对应十进制：403441152
c 变量指向的 class 地址：28 10 06 00 (00101000 00010000 00000110 00000000)，对应十进制：672138752
可以看到，在 64 位操作系统上，开启指针压缩，得到的内存地址都是 8 的倍数，且没有后面的三个 0。
到这里，原理就研究的差不多了，还有最后一个问：指针压缩是怎么通过 32bits 内存寻址范围现了支持 32g 内存的，为什么在 32bits 操作系统时不可以呢？
因为 32 位操作系统的内存地址是 32 位，地址右移三位后就变成 35 位了，35 位超过了 32 位操作系统的最大寻址范围，所以在 32bits 操作系统时不能支持 32g。
至于为什么 32 位内存地址为什么可以支持 32g 内存，是因为 2^35 = 32g。
总结
指针压缩是一种性能优化，主要为了解决同样的应用在 64 位操作系统运行内存被扩大 1.5 倍，以及突破 4g 内存后，显著增加的内存给 CPU 和 垃圾回来带来的压力。
指针压缩的实现原理是：在 64 位操作系统上，保持 32 位操作系统的数据结构大小和指针大小。让指针对齐到 8bytes 边界上，在读写内存时候对内存地址进行编码和解码，实现 32 位内存寻址支持 32g 内存的扩展。
