Redis高可用方案（二）：集群与分区

Jeremy__
220 阅读18分钟

Redis高可用方案（二）：集群与分区

分区是将数据分布在多个Redis实例（Redis主机）上，以至于每个实例只包含一部分数据。

分区的意义

  • 性能的提升 单机Redis的网络I/O能力和计算资源是有限的，将请求分散到多台机器，充分利用多台机器的计算能力 可网络带宽，有助于提高Redis总体的服务能力。

  • 存储能力的横向扩展 即使Redis的服务能力能够满足应用需求，但是随着存储数据的增加，单台机器受限于机器本身的存储容量，将数据分散到多台机器上存储使得Redis服务可以横向扩展。

Redis集群优势： 高可用：

  1. 集群的故障转移

高性能：

  1. 多台计算能力
  2. 读写分离

高扩展：

  1. 横向主机扩展

分区的方式

根据分区键（id）进行分区：

范围分区

根据id数字的范围比如1--10000、100001--20000.....90001-100000，每个范围分到不同的Redis实例中

id范围Redis实例
1 -- 10000Redis01
100001 -- 20000Redis02
......
90001 -- 100000Redis10

好处： 实现简单，方便迁移和扩展 缺陷： 热点数据分布不均，性能损失. 可能某些部分的数据都几种分布在一台机器上，其它机器的数据存储的少，数据倾斜

同时需要考虑，其它非数字型key的问题以及分布式下如何保证key的唯一性？

  • 非数字型key，比如uuid无法使用(可采用雪花算法替代)
  • 分布式环境 主键 雪花算法

hash分区

利用简单的hash算法即可： Redis实例=hash(key)%N key: 要进行分区的键，比如user_id N: Redis实例个数(Redis主机)

好处：

支持任何类型的key 热点分布较均匀，性能较好 缺陷： 迁移复杂，需要重新计算，扩展较差（利用一致性hash环） 因为一旦添加了一个新的主机Master （N变了），则集群内每个master保存的数据都要重新计算一遍其hash(key)，然后再重新分布一遍。此时，所有的数据的位置都要重新算，且要做数据迁移，不然再用hash来找的时候就找不到了

Client端分区

对于一个给定的key，客户端直接选择正确的节点来进行读写。许多Redis客户端都实现了客户端分区(JedisPool)，也可以自行编程实现。

部署方案

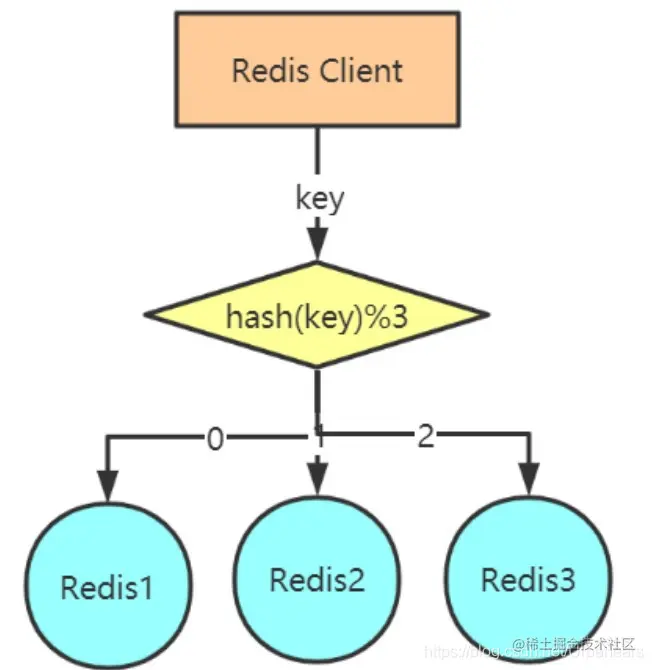

在这里插入图片描述

客户端选择算法

hash 普通hash

hash(key)%N

hash:可以采用hash算法，比如CRC32、CRC16等

N:是Redis主机个数

比如：

user_id : u001
hash(u001) : 1844213068
Redis实例=1844213068%3
余数为2，所以选择Redis3。

普通Hash的优势

  • 实现简单，热点数据分布均匀

普通Hash的缺陷

  • 节点数固定，扩展的话需要重新计算

查询时必须用分片的key来查，一旦key改变，数据就查不出了，所以要使用不易改变的key进行分片

一致性hash

基本概念

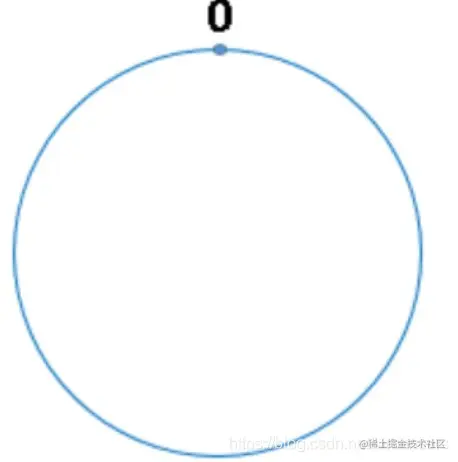

普通hash是对主机数量取模，而一致性hash是对2^32（4 294 967 296）取模。我们把2^32想象成一个圆，就像钟表一样，钟表的圆可以理解成由60个点组成的圆，而此处我们把这个圆想象成由2^32个点组成的圆，示意图如下： 在这里插入图片描述

圆环的正上方的点代表0，0点右侧的第一个点代表1，以此类推，2、3、4、5、6……直到2^32-1, 也就是说0点左侧的第一个点代表2^32-1 。我们把这个由2的32次方个点组成的圆环称为hash环。

假设我们有3台缓存服务器，服务器A、服务器B、服务器C，那么，在生产环境中，这三台服务器肯定有自己的IP地址，我们使用它们各自的IP地址进行哈希计算，使用哈希后的结果对2^32取模，可以使用如下公式：

hash（服务器的IP地址） % 2^32

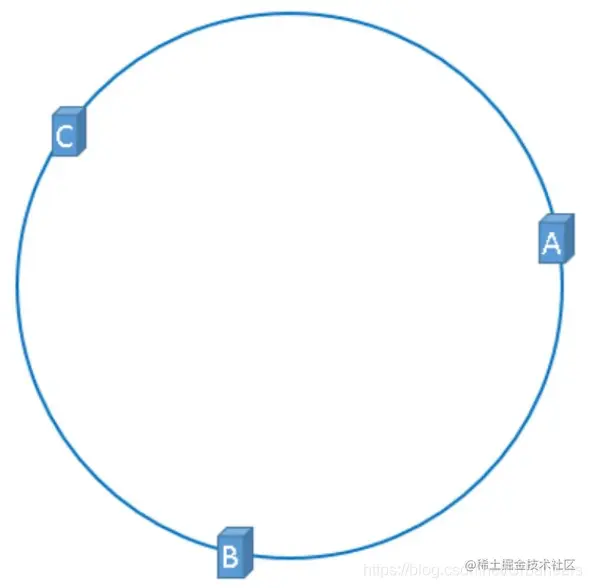

通过上述公式算出的结果一定是一个0到2^32-1 之间的一个整数，我们就用算出的这个整数，代表服务器A、服务器B、服务器C，既然这个整数肯定处于0到2^32-1之间，那么，上图中的hash环上必定有一个点与这个整数对应，也就是服务器A、服务器B、服务C就可以映射到这个环上，如下图： 在这里插入图片描述

假设，我们需要使用Redis缓存数据，那么我们使用如下公式可以将数据映射到上图中的hash环上。

hash（key） % 2^32

映射后的示意图如下，下图中的橘黄色圆形表示数据

在这里插入图片描述

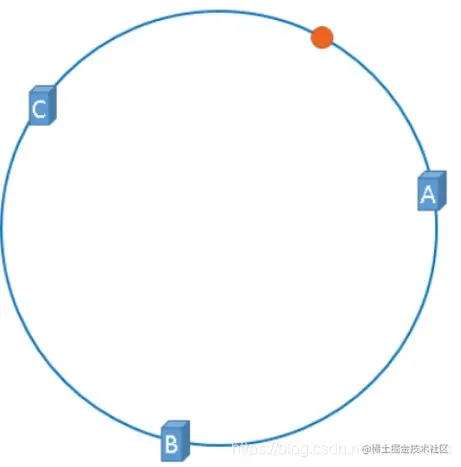

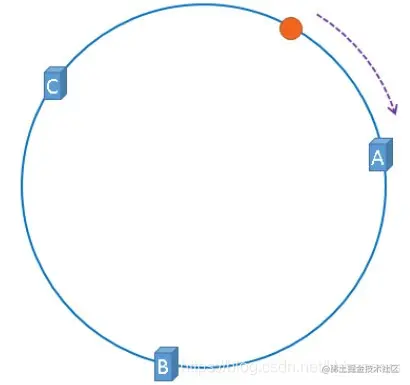

现在服务器与数据都被映射到了hash环上，上图中的数据将会被缓存到服务器A上，因为从数据的位置开始，沿顺时针方向遇到的第一个服务器就是A服务器，所以，上图中的数据将会被缓存到服务器A上。 如图: 在这里插入图片描述

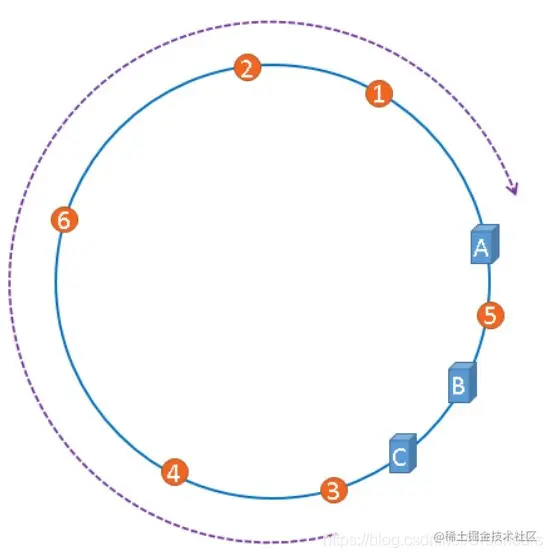

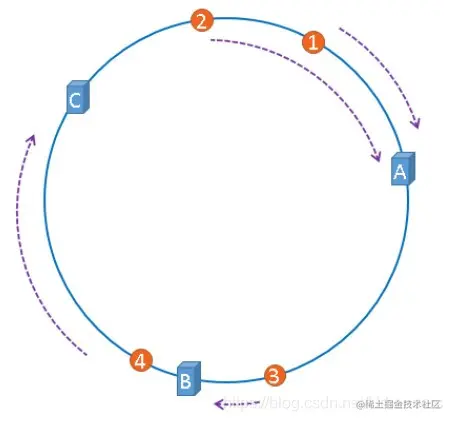

将缓存服务器与被缓存对象都映射到hash环上以后，从被缓存对象的位置出发，沿顺时针方向遇到的第一个服务器，就是当前对象将要缓存于的服务器，由于被缓存对象与服务器hash后的值是固定的，所以，在服务器不变的情况下，数据必定会被缓存到固定的服务器上，那么，当下次想要访问这个数据时，只要再次使用相同的算法进行计算，即可算出这个数据被缓存在哪个服务器上，直接去对应的服务器查找对应的数据即可。多条数据存储如下： 在这里插入图片描述

优点

添加或移除节点时，数据只需要做部分的迁移，比如上图中把C服务器移除，则数据4迁移到服务器A中，而其他的数据保持不变。添加效果是一样的。

hash环偏移

在介绍一致性哈希的概念时，我们理想化的将3台服务器均匀的映射到了hash环上。也就是说数据的范围是2^32/N。但实际情况往往不是这样的。有可能某个服务器的数据会很多，某个服务器的数据会很少，造成服务器性能不平均。这种现象称为hash环偏移。 在这里插入图片描述

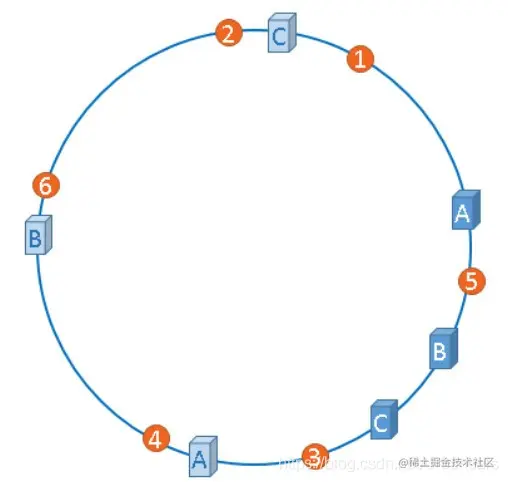

理论上我们可以通过增加服务器的方式来减少偏移，但这样成本较高，所以我们可以采用虚拟节点的方式，也就是虚拟服务器，如图： 在这里插入图片描述

虚拟节点"是"实际节点"（实际的物理服务器）在hash环上的复制品,一个实际节点可以对应多个虚拟节点。

从上图可以看出，A、B、C三台服务器分别虚拟出了一个虚拟节点，当然，如果你需要，也可以虚拟出更多的虚拟节点。引入虚拟节点的概念后，缓存的分布就均衡多了，上图中，1号、3号数据被缓存在服务器A中，5号、4号数据被缓存在服务器B中，6号、2号数据被缓存在服务器C中，如果你还不放心，可以虚拟出更多的虚拟节点，以便减小hash环偏斜所带来的影响，虚拟节点越多，hash环上的节点就越多，缓存被均匀分布的概率就越大。

缺点

复杂度高

客户端需要自己处理数据路由、高可用、故障转移等问题 使用分区，数据的处理会变得复杂，不得不对付多个redis数据库和AOF文件，不得在多个实例和主机之间持久化你的数据。

不易扩展 一旦节点的增或者删操作，都会导致key无法在redis中命中，必须重新根据节点计算，并手动迁移全部或部分数据。

官方Cluster分区

Redis3.0之后，Redis官方提供了完整的集群解决方案。 方案采用去中心化的方式，包括：sharding（分区）、replication（复制）、failover（故障转移）。称为RedisCluster。

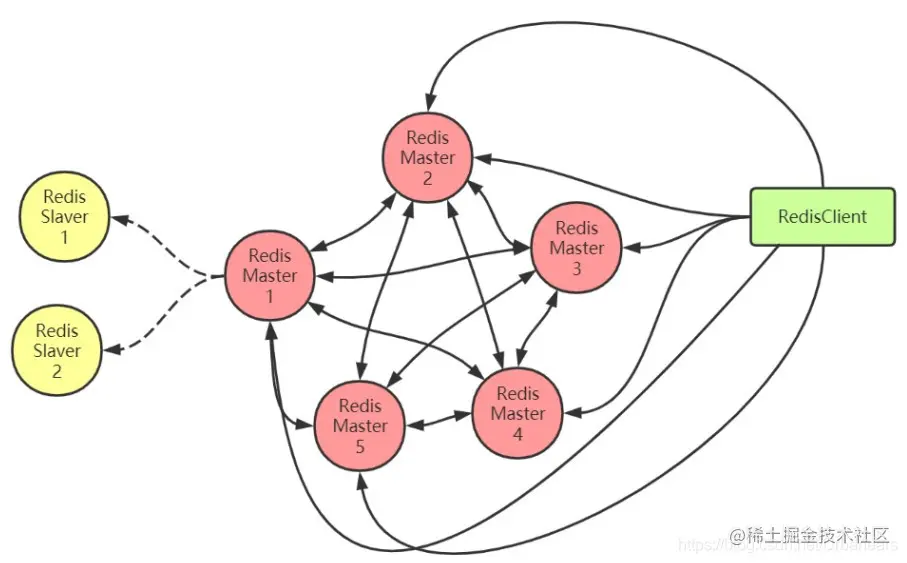

上面介绍的都是中心化的分区方式。即需要在一个地方计算出key对应的分区值，然后进行分区。比如上面的客户端分区，需要在客户端计算出hash(key)的值，然后将数据送入对应分区中。而这里去中心化的方式可以如下图看到，client与每个Master都建立了连接，这些节点之间也是互相连接的。每一个节点都会去路由数据。

Redis5.0前采用redis-trib进行集群的创建和管理，需要ruby支持

Redis5.0可以直接使用Redis-cli进行集群的创建和管理

部署架构

在这里插入图片描述

去中心化

RedisCluster由多个Redis节点组构成，是一个P2P无中心节点的集群架构，依靠Gossip协议传播的集群

Gossip协议

Gossip协议是一个通信协议，一种传播消息的方式。

起源于：病毒传播 Gossip协议基本思想就是： 一个节点周期性(每秒)随机选择一些节点，并把信息传递给这些节点。 这些收到信息的节点接下来会做同样的事情，即把这些信息传递给其他一些随机选择的节点。 信息会周期性的传递给N个目标节点。这个N被称为fanout（扇出）

gossip协议包含多种消息，包括meet、ping、pong、fail、publish等等。

命令说明
meetsender向receiver发出，请求receiver加入sender的集群
ping节点检测其他节点是否在线
pongreceiver收到meet或ping后的回复信息；在failover后，新的Master也会广播pong
fail节点A判断节点B下线后，A节点广播B的fail信息，其他收到节点会将B节点标记为下线
publish节点A收到publish命令，节点A执行该命令，并向集群广播publish命令，收到publish命令的节点都会执行相同的publish命令

通过gossip协议，cluster可以提供集群间状态同步更新、选举自助failover等重要的集群功能。

slot

redis-cluster把所有的物理节点映射到[0-16383]个slot上,基本上采用平均分配和连续分配的方式。 比如上图中有5个主节点，这样在RedisCluster创建时，slot槽可按下表分配：

节点名称slot范围
Redis10-3270
Redis23271-6542
Redis36543-9814
Redis49815-13087
Redis513088-16383

cluster 负责维护节点和slot槽的对应关系 value------>slot-------->节点 当需要在 Redis 集群中放置一个 key-value 时，redis 先对 key 使用 crc16 算法算出一个结果，然后把结果对 16384 求余数，这样每个 key 都会对应一个编号在 0-16383 之间的哈希槽，redis 会根据节点 数量大致均等的将哈希槽映射到不同的节点。

比如： set name zhaoyun

hash("name")采用crc16算法，得到值：1324203551%16384=15903 根据上表15903在13088-16383之间，所以name被存储在Redis5节点。

slot槽必须在节点上连续分配，如果出现不连续的情况，则RedisCluster不能工作，详见容错。

RedisCluster的优势

  • 高性能 Redis Cluster 的性能与单节点部署是同级别的。 多主节点、负载均衡、读写分离

  • 高可用 Redis Cluster 支持标准的 主从复制配置来保障高可用和高可靠。 failover Redis Cluster 也实现了一个类似 Raft 的共识方式，来保障整个集群的可用性。

  • 易扩展 向 Redis Cluster 中添加新节点，或者移除节点，都是透明的，不需要停机。 水平、垂直方向都非常容易扩展。 数据分区，海量数据，数据存储

  • 原生 部署 Redis Cluster 不需要其他的代理或者工具，而且 Redis Cluster 和单机 Redis 几乎完全兼容

分片

不同节点分组服务于相互无交集的分片（sharding），Redis Cluster 不存在单独的proxy或配置服务器，所以需要将客户端路由到目标的分片。

客户端路由

Redis Cluster的客户端相比单机Redis 需要具备路由语义的识别能力，且具备一定的路由缓存能力。

moved重定向
  1. 每个节点通过通信都会共享Redis Cluster中槽和集群中对应节点的关系
  2. 客户端向Redis Cluster的任意节点发送命令，接收命令的节点会根据CRC16规则进行hash运算与16384取余，计算自己的槽和对应节点
  3. 如果保存数据的槽被分配给当前节点，则去槽中执行命令，并把命令执行结果返回给客户端
  4. 如果保存数据的槽不在当前节点的管理范围内，则向客户端返回moved重定向异常
  5. 客户端接收到节点返回的结果，如果是moved异常，则从moved异常中获取目标节点的信息
  6. 客户端向目标节点发送命令，获取命令执行结果。

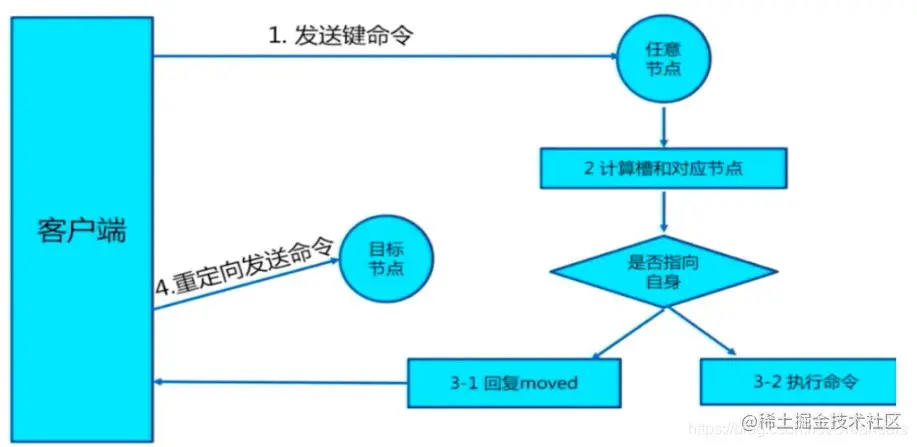

由于hash运行是在节点进行，而不是在客户端里了。这也就是去中心化的意义。由于客户端是随机的访问集群中的任意一个节点的，所以任意一个节点都可以承担计算key的分区的任务。而不像之前要设置一个独立的节点进行计算，比如RedisProxy中的访问代理节点，或者client分区的时候要在client端进行统一计算。 在这里插入图片描述

[root@localhost bin]# ./redis-cli -h 127.0.0.1 -p 7001 -c
127.0.0.1:7001> set name:001 zhaoyun
OK
127.0.0.1:7001> get name:001
"zhaoyun"
[root@localhost bin]# ./redis-cli -h 127.0.0.1 -p 7002 -c
127.0.0.1:7002> get name:001
-> Redirected to slot [4354] located at 127.0.0.1:7001
"zhaoyun"
127.0.0.1:7001> cluster keyslot name:001
(integer) 4354

可以看到在7002节点上，通过Redirected重定向回了7001节点获取数据。

ask重定向

在对集群进行扩容和缩容时，需要对槽及槽中数据进行迁移

当客户端向某个节点发送命令，节点向客户端返回moved异常，告诉客户端数据对应的槽的节点信息

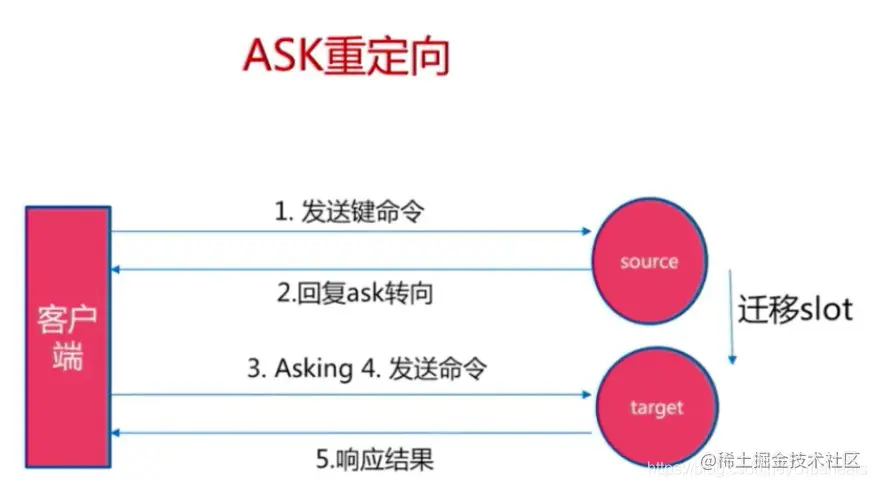

如果此时正在进行集群扩展或者缩空操作，当客户端向正确的节点发送命令时，槽及槽中数据已经被迁移到别的节点了，就会返回ask，这就是ask重定向机制

  1. 客户端向目标节点发送命令，目标节点中的槽已经迁移支别的节点上了，此时目标节点会返回ask转向给客户端
  2. 客户端向新的节点发送Asking命令给新的节点，然后再次向新节点发送命令
  3. 新节点执行命令，把命令执行结果返回给客户端

在这里插入图片描述

moved和ask的区别

  1. moved：槽已确认转移
  2. ask：槽还在转移过程中

迁移

在RedisCluster中每个slot 对应的节点在初始化后就是确定的。在某些情况下，节点和分片需要变更：

  • 新的节点作为master加入；
  • 某个节点分组需要下线；
  • 负载不均衡需要调整slot 分布。

此时需要进行分片的迁移，迁移的触发和过程控制由外部系统完成。包含下面 2 种：

  • 节点迁移状态设置：迁移前标记源/目标节点

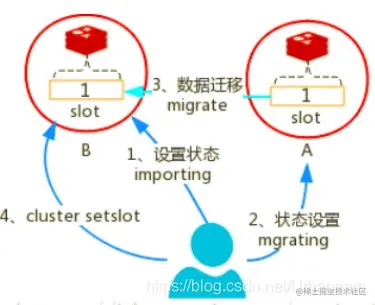

  • key迁移的原子化命令：迁移的具体步骤。 在这里插入图片描述
  1. 向节点B发送状态变更命令，将B的对应slot 状态置为importing。
  2. 向节点A发送状态变更命令，将A对应的slot 状态置为migrating。
  3. 向A 发送migrate 命令，告知A 将要迁移的slot对应的key 迁移到B。
  4. 当所有key 迁移完成后，cluster setslot 重新设置槽位。

扩容

  • 添加主节点
  • hash槽重新分配（数据迁移） 添加完主节点需要对主节点进行hash槽分配，这样该主节才可以存储数据。
  • 添加从节点

容灾（failover）

故障检测

集群中的每个节点都会定期地（每秒）向集群中的其他节点发送PING消息 如果在一定时间内(cluster-node-timeout)，发送ping的节点A没有收到某节点B的pong回应，则A将B标识为pfail。

A在后续发送ping时，会带上B的pfail信息， 通知给其他节点。

如果B被标记为pfail的个数大于集群主节点个数的一半（N/2 + 1）时，B会被标记为fail，A向整个集群广播，该节点已经下线。

其他节点收到广播，标记B为fail。

从节点选举

raft，每个从节点，都根据自己对master复制数据的offset，来设置一个选举时间，offset越大（复制数据越多）的从节点，选举时间越靠前，优先进行选举。

slave 通过向其他master发送FAILVOER_AUTH_REQUEST 消息发起竞选， master 收到后回复FAILOVER_AUTH_ACK 消息告知是否同意。

slave 发送FAILOVER_AUTH_REQUEST 前会将currentEpoch 自增，并将最新的Epoch 带入到FAILOVER_AUTH_REQUEST 消息中，如果自己未投过票，则回复同意，否则回复拒绝。

所有的Master开始slave选举投票，给要进行选举的slave进行投票，如果大部分master node（N/2 +1）都投票给了某个从节点，那么选举通过，那个从节点可以切换成master。

RedisCluster失效的判定：

  1. 集群中半数以上的主节点都宕机（无法投票）
  2. 宕机的主节点的从节点也宕机了（slot槽分配不连续）
变更通知

当slave 收到过半的master 同意时，会成为新的master。此时会以最新的Epoch 通过PONG 消息广播自己成为master，让Cluster 的其他节点尽快的更新拓扑结构(node.conf)。

主从切换

自动切换 就是上面讲的从节点选举

手动切换 人工故障切换是预期的操作，而非发生了真正的故障，目的是以一种安全的方式(数据无丢失)将当前master节点和其中一个slave节点(执行cluster-failover的节点)交换角色

  1. 向从节点发送cluster failover 命令（slaveof no one）
  2. 从节点告知其主节点要进行手动切换（CLUSTERMSG_TYPE_MFSTART）
  3. 主节点会阻塞所有客户端命令的执行（10s）
  4. 从节点从主节点的ping包中获得主节点的复制偏移量
  5. 从节点复制达到偏移量，发起选举、统计选票、赢得选举、升级为主节点并更新配置
  6. 切换完成后，原主节点向所有客户端发送moved指令重定向到新的主节点

以上是在主节点在线情况下。 如果主节点下线了，则采用cluster failover force或cluster failover takeover 进行强制切换.

副本漂移

我们知道在一主一从的情况下，如果主从同时挂了，那整个集群就挂了。 为了避免这种情况我们可以做一主多从，但这样成本就增加了。

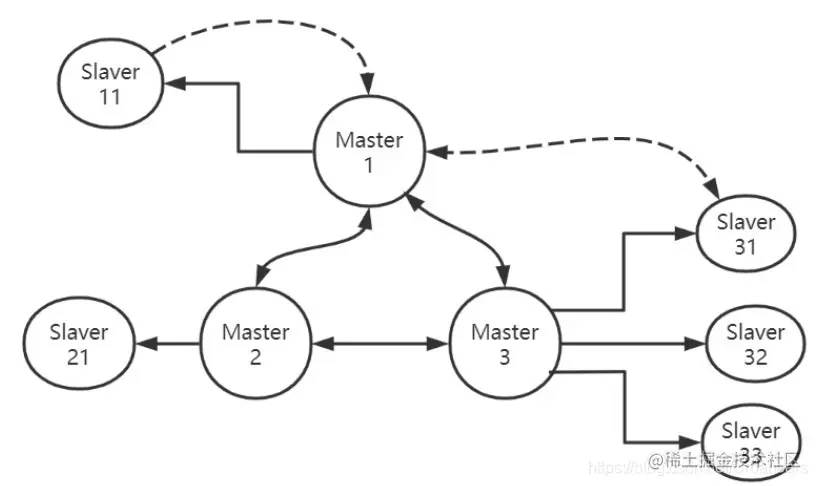

Redis提供了一种方法叫副本漂移，这种方法既能提高集群的可靠性又不用增加太多的从机。 如图： 在这里插入图片描述

Master1宕机，则Slaver11提升为新的Master1

集群检测到新的Master1是单点的（无从机）

集群从拥有最多的从机的节点组（Master3）中，选择节点名称字母顺序最小的从机（Slaver31）漂移到单点的主从节点组(Master1)。

具体流程如下（以上图为例）：

  1. 将Slaver31的从机记录从Master3中删除
  2. 将Slaver31的的主机改为Master1
  3. 在Master1中添加Slaver31为从节点
  4. 将Slaver31的复制源改为Master1
  5. 通过ping包将信息同步到集群的其他节点
