深入浅出 HBase 实战

  1. 介绍 HBase 的适用场景和数据模型

  2. 分析 HBase 的整体架构和模块设计

  3. 针对大数据场景 HBase 的解决方案

  4. 分享 HBase 大规模实战的最佳实践

HBase基于HDFS实现存储计算分离架构的分布式表格存储服务

适用场景

HBase定义

  • HBase是一个开源的NoSQL分布式数据库，对稀疏表提供更高的存储空间使用率和读写效率

  • 采用存储计算分离架构

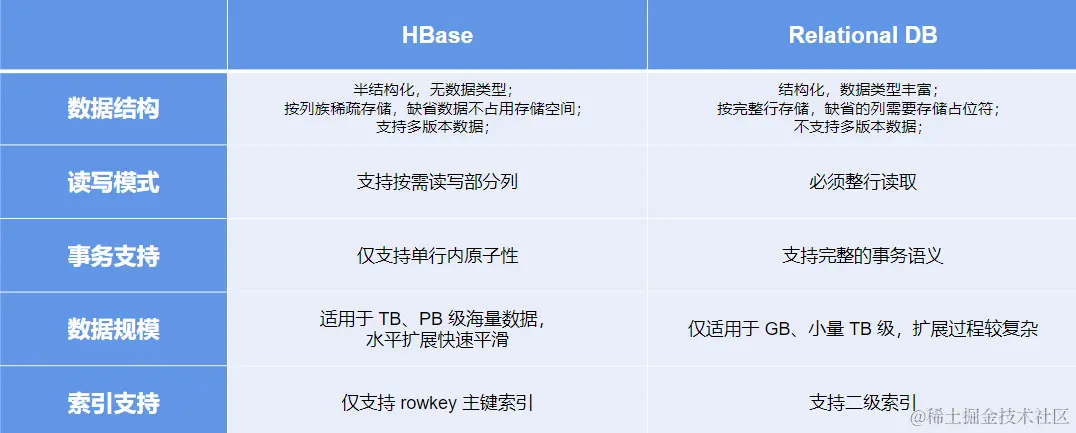

HBase与关系型数据库对比


HBase数据模型

HBase是半结构化数据类型，以列族（column family)为单位存储数据，以行键(rowkey)索引数据

  • 列族需要在使用前预先创建，列名(column qualifier)不需要预先声明，因此支持半结构化数据模型。
  • 支持保留多个版本的数据，(行键＋列族＋列名＋版本号）定位一个具体的值

逻辑结构

通过非关系型视图理解HBase数据模型：

  • 适合稀疏数据，缺省列不占用存储空间
  • 通过(rowkey, column family, column qualifier, version)唯一指定一个具体的值
  • 允许批量读取多行的部分列族/列数据

物理结构

物理数据结构最小单元是KeyValue结构:

  • 每个版本的数据都携带全部行列信息。
  • 同一行，同一列族的数据物理上连续有序存储。
  • 同列族内的KeyValue按rowkey字典序升序，column qualifier升序，version降序排列。
  • 不同列族的数据存储在相互独立的物理文件，列族间不保证数据全局有序。
  • 同列族下不同物理文件间不保证数据全局有序。
  • 仅单个物理文件内有序



使用场景

  • “近在线”的海量分布式KV/宽表存储，数据量级可达到PB级以上
  • 写密集型、高吞吐应用，可接受一定程度的时延抖动
  • 字典序主键索引、批量顺序扫描多行数据的场景
  • Hadoop大数据生态友好兼容
  • 半结构化数据模型，行列稀疏的数据分布，动态增减列名
  • 敏捷平滑的水平扩展能力，快速响应数据体量、流量变化

典型应用：

  1. 电商订单数据:查询最新/待处理订单进度（“近在线”的海量分布式KV/宽表存储）
  2. 搜索推荐引擎:存储原始数据、排序推荐结果
  3. 广告数据流:触达，点击、转化等事件流
  4. 用户交互数据:IM、Email、点赞、搜索
  5. 时序数据引擎:日志、监控(OpenTSDB)（写密集型、高吞吐应用）
  6. 图存储引擎:JanusGraph
  7. 大数据生态:高度融入 Hadoop生态

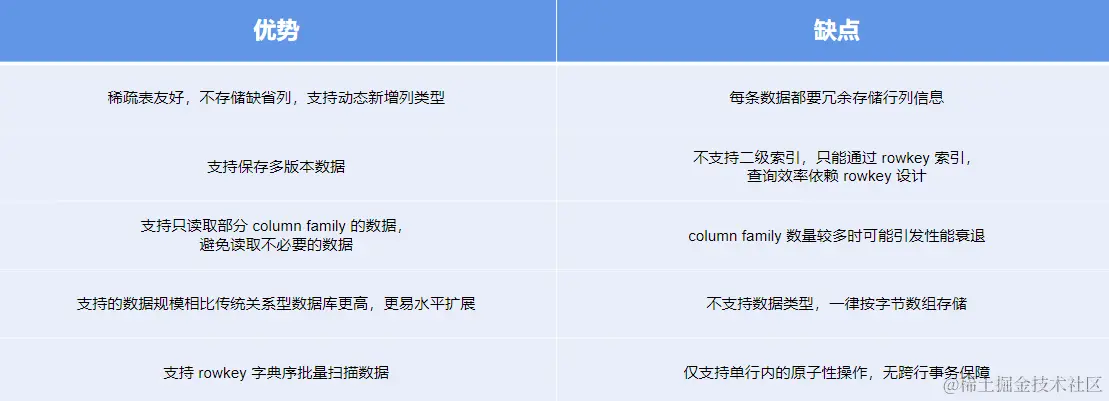

HBase数据模型的优缺点


架构设计

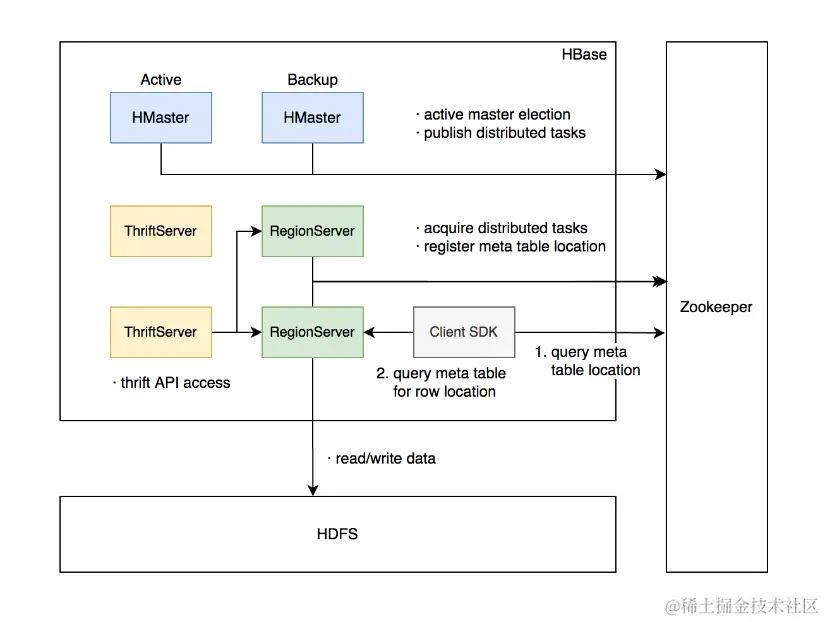

HBase整体架构

  • 主要组件包括：

    • HMaster：元数据管理，集群调度、保活。
    • RegionServer：提供数据读写服务，每个实例负责若千个互不重叠的rowkey区间内的数据。
    • ThriftServer：提供Thrift API读写的代理层。

  • 依赖组件：

    • Zookeeper：分布式一致性共识协作管理，例如HMaster选主、任务分发、元数据变更管理等。
    • HDFS：分布式文件系统，HBase数据存储底座


HMaster主要职责

  • 管理RegionServer 实例生命周期，保证服务可用性。
  • 协调RegionServer数据故障恢复，保证数据正确性。
  • 集中管理集群元数据，执行负载均衡等维护集群稳定性。
  • 定期巡检元数据，调整数据分布，清理废弃数据等。
  • 处理用户主动发起的元数据操作如建表、删表等

HMaster主要组件

  1. ActiveMasterManager:管理 HMaster 的 active/backup状态
  2. ServerManager:管理集群内 RegionServer的状态
  3. AssignmentManager:管理数据分片(region)的状态
  4. SplitWalManager:负责故障数据恢复的 WAL 拆分工作
  5. LoadBalancer:定期巡检、调整集群负载状态
  6. RegionNormalizer:定期巡检并拆分热点、整合碎片
  7. CatalogJanitor:定期巡检、清理元数据
  8. Cleaners:定期清理废弃的 HFile/WAL 等文件
  9. MasterFileSystem:封装访问 HDFS的客户端SDK

RegionServer主要职责

  • 提供部分rowkey区间数据的读写服务。
  • 如果负责meta表，向客户端SDK提供rowkey位置信息。
  • 认领HMaster发布的故障恢复任务，帮助加速数据恢复过程
  • 处理HMaster下达的元数据操作，如region打开/关闭/分裂/合并操作等

RegionServer主要组件

  1. MemStore:基于 SkipList 数据结构实现的内存态存储，定期批量写入硬盘
  2. Write-Ahead-Loa:顺序记录写请求到持久化存储，用干故障恢复内存中丢失的数据
  3. Store:对应一个 Column Family 在一个region 下的数据集合，通常包含多个文件
  4. StoreFile:即 HFile，表示 HBase 在 HDFS存储数据的文件格式，其内数据按 rowkey字典序有序排列
  5. BlockCache:HBase以数据块为单位读取数据并缓存在内存中以加速重复数据的读取

ZooKeeper主要职责

  • HMaster登记信息，对active/backup分工达成共识。
  • RegionServer登记信息，失联时HMaster保活处理。
  • 登记meta表位置信息，供SDK查询读写位置信息。
  • 供HMaster和RegionServer协作处理分布式任务

ThriftServer主要职责

  • 实现HBase定义的Thrift API，作为代理层向用户提供RPC读写服务。
  • 用户可根据IDL自行生成客户端实现。
  • 独立于RegionServer水平扩展，用户可访问任意ThriftServer实例(scan操作较特殊，需要同实例维护scan状态)

大数据支撑

水平扩展能力

  • 增加RegionServer实例，分配部分region到新实例。
  • 扩展过程平滑，无需搬迁实际数据。
  • 可用性影响时间很短，用户基本无感知

region热点切分

当某个region数据量过多，切分成两个独立的子region分摊负载。 RegionServer在特定时机(flush、compaction）检查region是否应该切分，计算切分点并RPC上报HMaster，由AssignmentManager负责执行RegionStateTransition。 不搬迁实际数据，切分产生的新region数据目录下生成一个以原region文件信息命名的文件，内容是切分点对应的rowkey，以及标识新region是上/下半部分的数据

切分点选取

HBase原生提供的多种切分策略使用相同的切分点选择策略

目标是优先把最大的数据文件均匀切分。

  • 切分点选择步骤：
  1. 找到该表中哪个region的数据大小最大
  2. 找到该region内哪个column family的数据大小最大
  3. 找到column family内哪个HFile的数据大小最大
  4. 找到HFile里处于最中间位置的Data Block
  5. 用这个Data Block的第一条KeyValue的Rowkey 作为切分点

最佳实战

Rowkey设计策略

场景分类：

  1. 不需要顺序扫描批量连续rowkey：对原始rowkey做哈希(如MD5)，作为真实rowkey的前缀。建议取适当长度的子串，避免过多占用存储空间。

  2. 需要顺序扫描批量连续rowkey： 首先用groupID/applD/uSerID前缀也建议哈希处理，避免非预期的热点。

  3. rowkey长度尽量保持较短，因为会冗余存储到每个KeyValue中。

避免用时间戳直接作为rowkey前缀，会导致最新的数据始终集中在单个RegionServer上，造成热点瓶颈，且无法通过水平扩容缓解。

Column Family设计策略

  1. Column family数量过多容易影响性能，建议尽量少，不超过5个。
  2. 需要同时读取的数据尽量放在相同列族，反之尽量放在不同列族，读取时尽量只读取必需的列族，避免读不必要的列族。
  3. 列族（(以及column qualifier）名称尽量短，因为会冗余存储到每个KeyValue 中

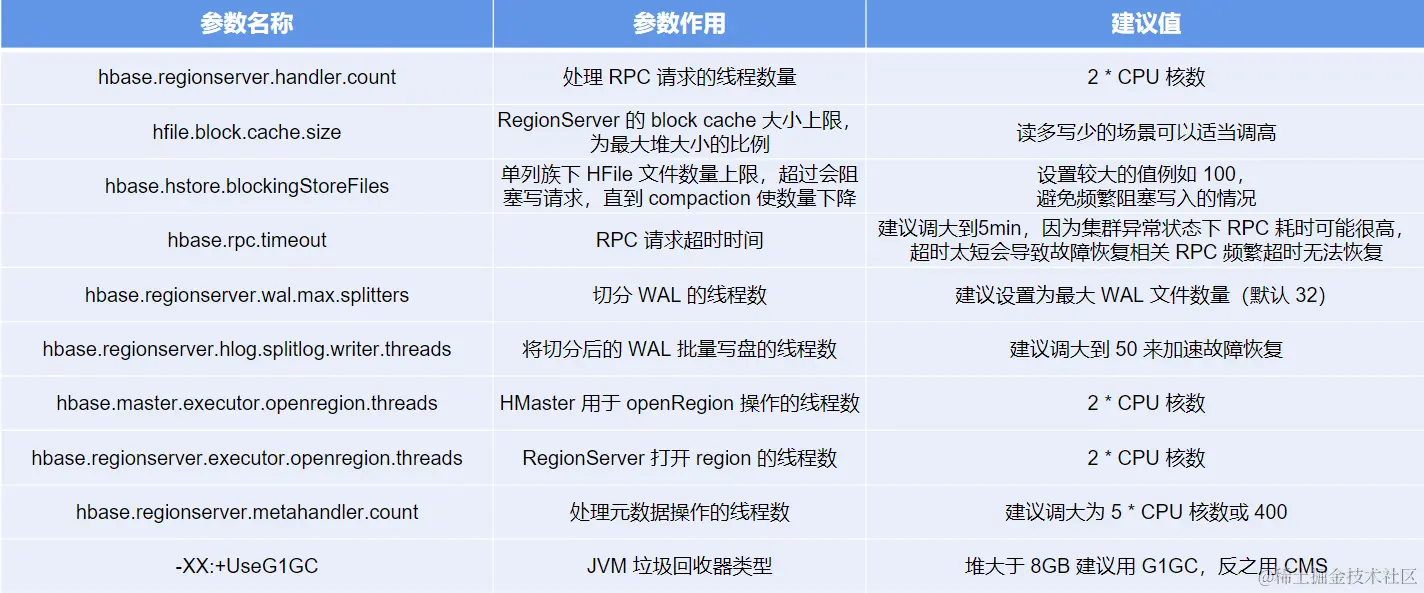

参数调优经验


参考文章【大数据专场 学习资料四】第四届字节跳动青训营 - 掘金 (juejin.cn)
