DGIOT支持工业设备租赁以及远程管控

DGIoT
193 阅读3分钟
**[小 迪 导读]**：在工业设备租赁中，设备分布在各个地区，设备维护困难、管理困难。
dgiot方案其他方案
远程查看设备数据现场排查
远程管理设备租赁现场管理到期设备
远程控制设备状态，设备状态与平台控制状态保持一致现场需要及时控制设备状态

功能介绍

工业设备租赁运维平台以数据为基础、以算法为支撑、以场景为导向，应用先进的实时大数据处理，运维封装行业经验的深度实践，打通后台与前台业务应用之间的信息断层和管理断层，提升业务与IT管理效能。
工业设备租赁一体化运维平台实现以下功能:

  • 多租户分级管理
  • 设备位置可视化管理
  • 设备数据信息一屏展示
  • 设备故障预警与诊断告警
  • 设备远程控制与配置同步

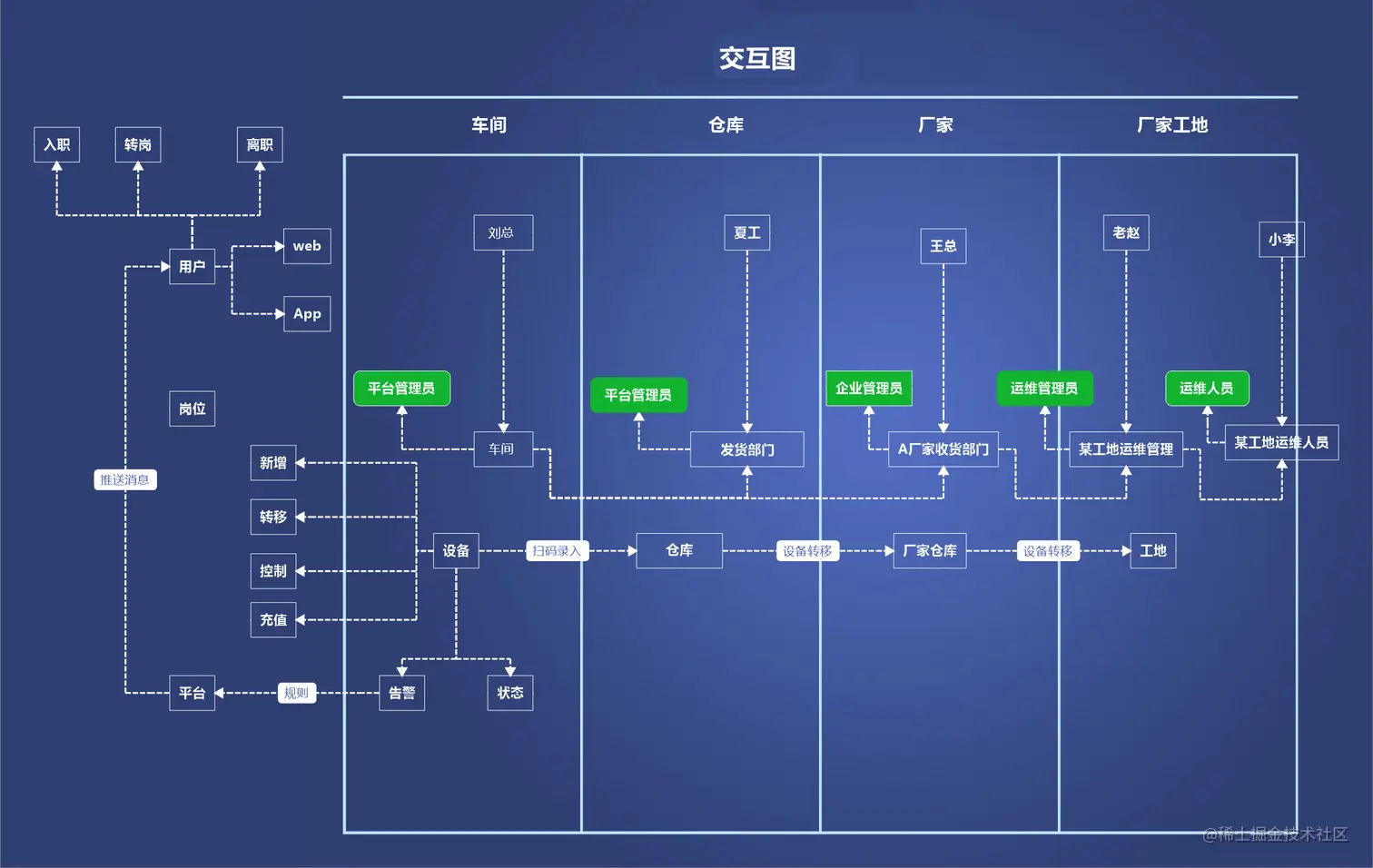

设备交互流程

多租户分级管理

设备信息采集(MQTT)

订阅登录报文的Topic($dg/thing/{productId}/{deviceAddr}/firmware/report)获取设备信息
使用设备编号即设备地址作为唯一标识
登录报文测试

{
    "RatedPower":37,
    "RatedFreq":50,
    "RatedLoad":2000,
    "WeightFactor":360,
    "SumLayer":1,
    "LearnedLayer":0,
    "SelfLearned":0,
    "SelfAdjust":0,
    "Lon":12003.28182,
     "Lat":3021.80238,
    "ProtocolVersion":"1.0.1",
    "CtrSoftVersion":"0.1.0",
    "MDSoftVersion":"1.0.1"
}

订阅周期报文的Topic($dg/thing/{productId}/{deviceAddr}/properties/report)获取设备信息
周期报文测试(部分)

{
    "UpLimit": 0,
    "DownLimit": 0,
    "UpDecSpdLimit": 1,
    "DownDecSpdLimit": 1,
    "Handheld": 0,
    "HandUp": 0,
    "HandDown": 0,
    "HandheldStart": 0,
    "ConsoleUp": 0,
    "ConsoleDown": 0,
    "HighSpd": 0,
    "ConsoleStart": 0,
    "PowerState": 1,
    "PubState": 1,
    "AgreementState": 0,
    "UpState":0,
    "DownState":0,
    "HighSpdState":0,
    "RunState":0,
    "BrakeState":0,
    "ContactorState":1,
    "ConsoleComm":0,
    "CurrLayer":1,
    "RunLayer":0,
    "AimLayer":0,
    "DeadLoad":1500,
    "NetWeight":164,
    "PubFreq":30,
    "PowerOffDelay":48,
    "servicetime":2,
    "idletime":3
}

平台数据处理

标识符功能名称数据类型
agreementstate协议状态enum
servicetime服务时间int
idletime空闲时间int
poweroffdelay关机确认时间int
runstate运行状态enum
aimlayer目标楼层int
runlayer运行层int
currlayer当前楼层int
pubfreq发布频率控制int
deadload自重float
netweight净重float
consolecomm操作台通信状态enum
hmicommHMI 通信状态enum
runphase运行阶段int
iout输出电流float
vout输出电压float
busvoltage母线电压float
runfreq运行频率float
aimrundir运行方向enum
contactorstate主接触器输出enum
brakestate抱闸输出enum
highspdstate高速enum
downstate下行enum
upstate上行enum
pubstate通信服务状态enum
powerstate开关机状态enum
consolestart操作台启动enum
highspd操作台高速enum
consoledown操作台下行enum
consoleup操作台上行enum
handheldstart手持启动enum
handdown手持下行enum
handup手持上行enum
handheld手持状态enum
downdecspdlimit下减速状态enum
updecspdlimit上减速状态enum
downlimit下限位状态enum
uplimit上限位状态enum
skyightdoorlimit天窗门状态enum
outdoorlimit出料门状态enum
indoorlimit进料门状态enum
antifallinglimit防坠器状态enum
autoswitch手自切换enum
brakefbkfault抱闸电源反馈enum
inverterfault变频器故障enum
brakerequest抱闸请求enum

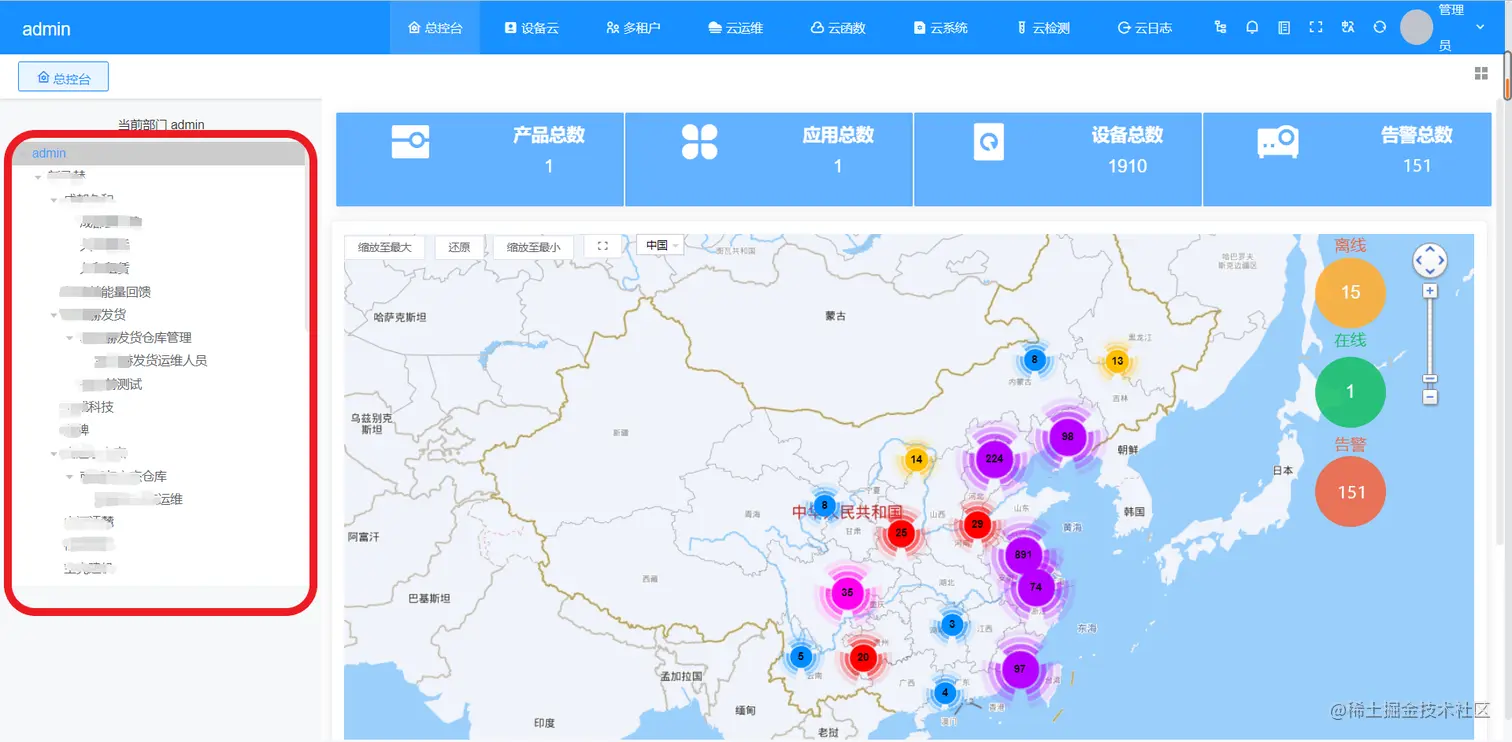

设备位置可视化管理

通过获取经纬度在地图上进行标识，进行宏观以及微观的数量展示
{
    "Lon":12003.28182,
    "Lat":3021.80238,
}

组态

图片背景

组态底图 product/topo/{productid}.jpg 如果{productid} 为 ed09e37bbb， 则完整的组态底图文件数据编码为 product/topo/ed09e37bbb.jpg

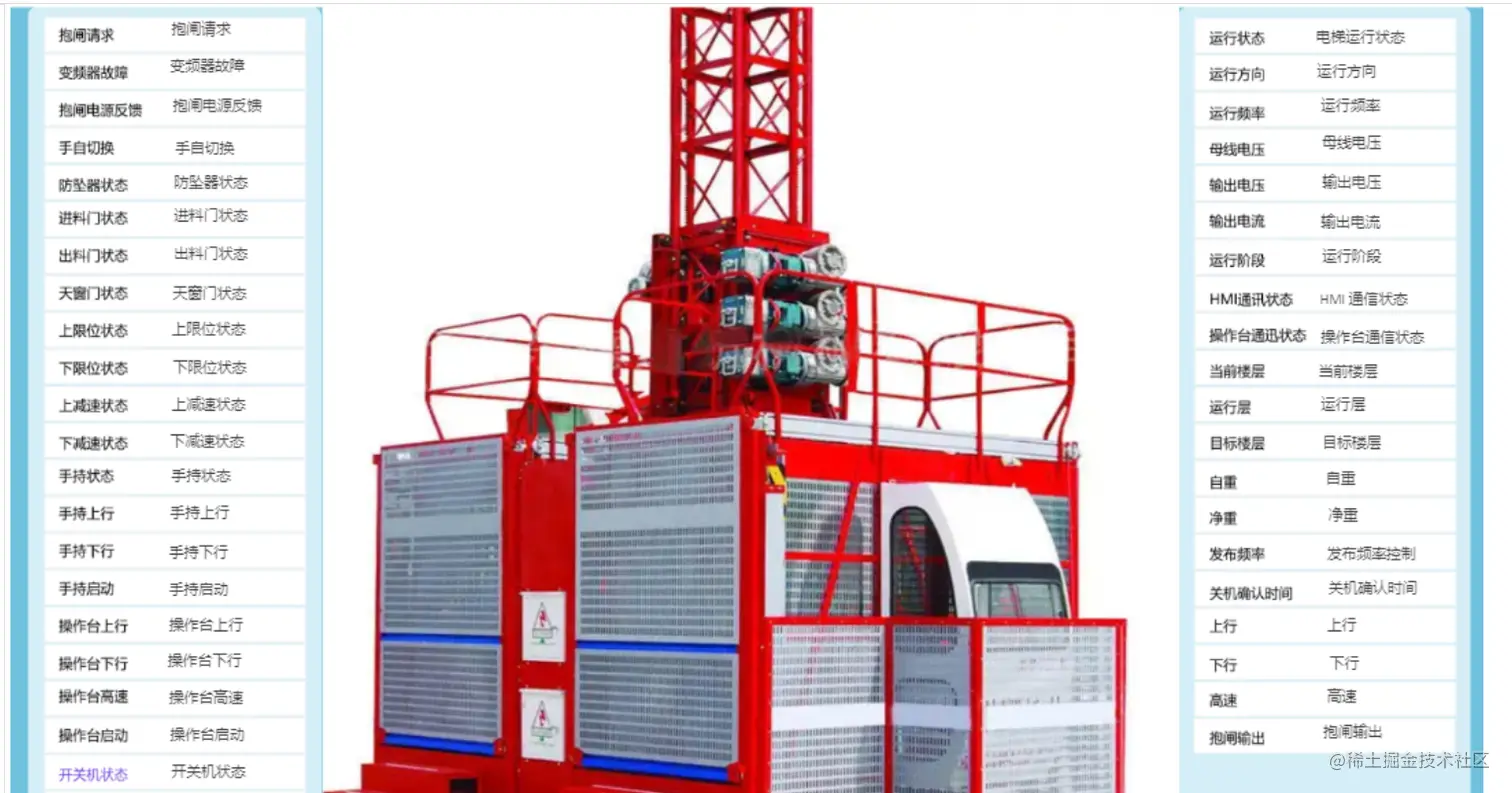

设备数据信息一屏展示

与物模型相对应的数据组态屏

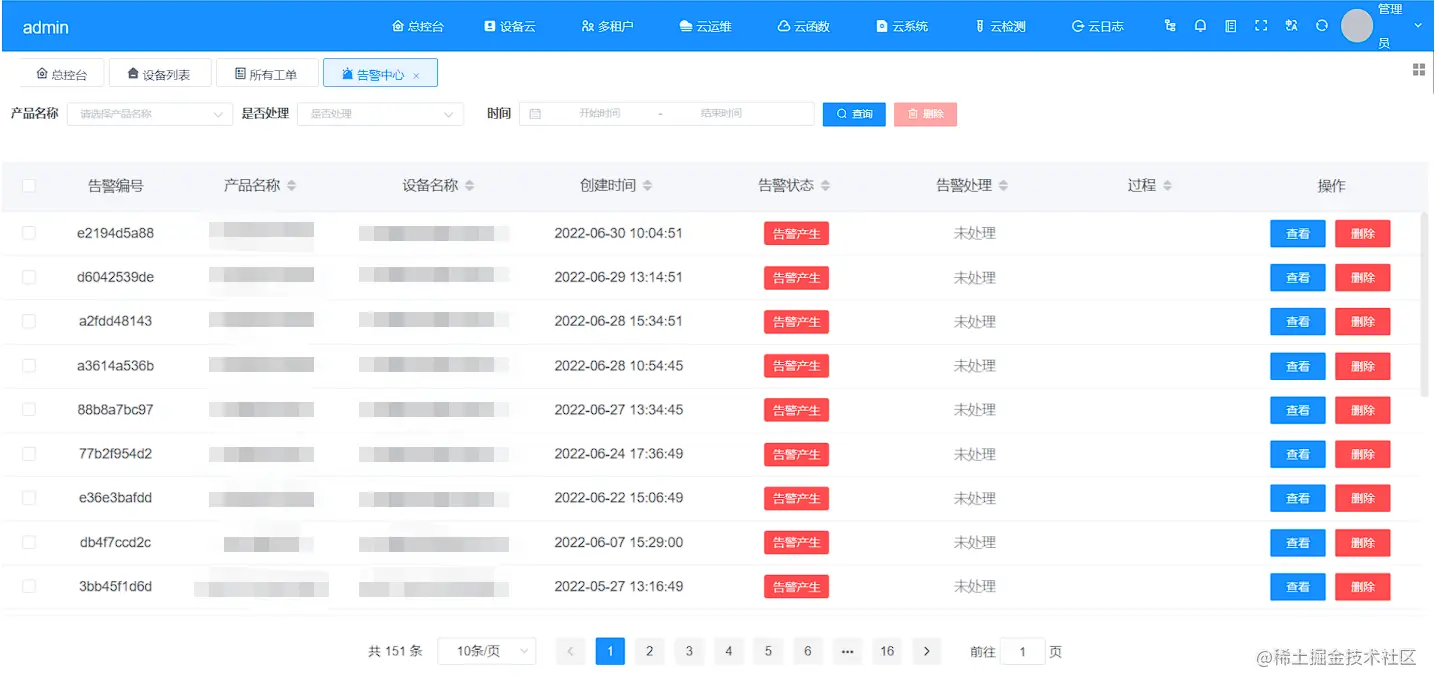

告警中心

各种属性相关联进行数据处理，实现告警中心

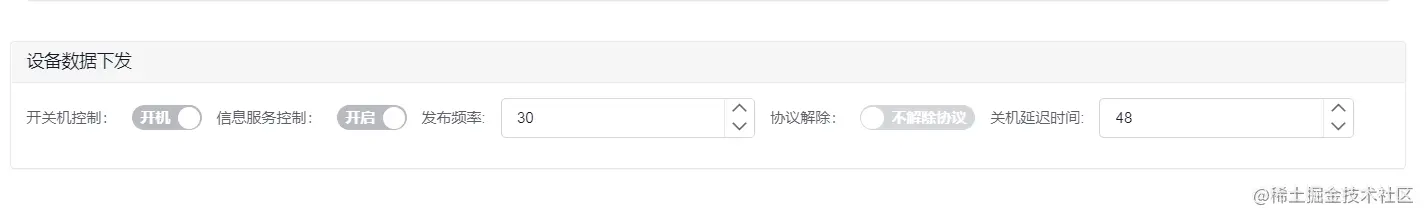

设备远程控制与配置同步

设备远程控制与配置同步以低代码为核心对平台的控制界面编辑

低代码标识

开关机控制

"name": "data.profile.PowerOnCtrl",
"label": "开关机控制：",
"value": " 1",
"inline": false,
"onText": "开机",
"option": "",
"offText": "关机",
"disabled": false,
"trueValue": 1,
"disabledOn": "",
"falseValue": " 0"

服务控制

"name": "data.profile.PubCtrl",
"label": "服务控制：",
"value": 1,
"inline": false,
"onText": "开启",
"option": "",
"offText": "关闭",
"trueValue": " 1",
"disabledOn": "",
"falseValue": " 0"

发布频率

"name": "data.profile.PubFreq",
"size": "",
"step": 1,
"label": "发布频率:",
"value": 30

协议解除

"name": "data.profile.AgreementRelease",
"label": "协议解除：",
"value": 0,
"onText": "解除协议",
"option": "",
"offText": "不解除协议",
"trueValue": " 1",
"disabledOn": "",
"falseValue": " 0"

开关机延时控制

"name": "data.profile.PowerOffDelay",
"size": "",
"step": 1,
"label": "关机延迟时间:",
"value": 48
