一、实验目的：
根据实验室拓扑图熟悉和掌握实验室设备组成、设备间连线、设备外观形态、功能及机房布线要求，为后面实验奠定初步基础，掌握网络拓扑图定义和制作。
实验室拓扑图
二、实验内容：
熟悉实验室网络拓扑图、实验室布线规则原理
熟悉实验室各设备外观形态、功能、IP地址及设备间连线
认知实验室机房部署规则及机柜间布线规则
根据一个模拟案例需求制作一个网络拓扑图
三、 实验要求：
熟悉掌握实验室环境
制作出正确的网络拓扑图 （以文档形式输出到实验报告）
四、实验配置：
网络拓扑图制作

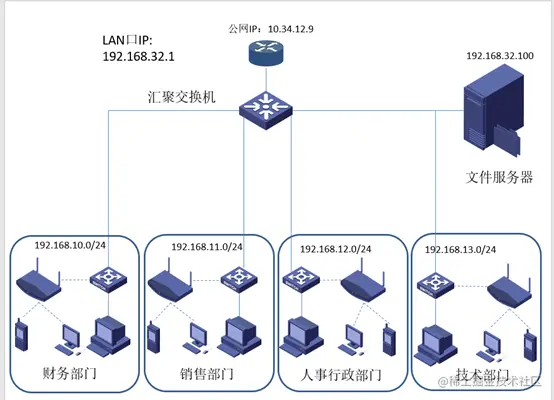

模拟网络案例需求：某集团公司总部准备对公司大楼整个网络进行一个整改，公司有财务部门、销售部门、人事行政部门、技术部门，每个部门都规划一个IP地址段，财务部门（192.168.10.0/24）,销售部门（192.168.11.0/24），人事行政部门（192.168.12.0/24），技术部门（192.168.13.0/24），每个部门都有一台无线路由器和一台接入交换机，每个部门电脑都连到接入交换机交换机，手机、笔记本电脑无线接入无线路由器，机房里面有一台汇聚交换机、连接公网的路由器、1台文件服务器。其中机房路由器公网地址为10.34.12.9，路由器LAN口地址为192.168.32.1 ,文件服务器地址为192.168.32.100。
现在要求用 office visio软件和用相对标准的网络图标设计一个网络拓扑图，保证能从网络拓扑图上看到整个网络规划（地址规划、设备间连线等）
五、实验结果：
