前言

上篇文章说到了回溯系统用到的基础库rrweb以及其依赖的基础apiMutationObserver，下面我们就来了解一下rrweb包含的内容以及其实现。

组成

rrweb 主要由rrweb、rrweb-player、rrweb-snapshot三个库组成

  • rrweb：提供了 record 和 replay 两个方法；record 方法用来记录页面上 DOM 的变化，replay 方法支持根据时间戳去还原 DOM 的变化。
  • rrweb-player：基于 svelte 模板实现，为 rrweb 提供了回放的 GUI 工具，支持暂停、倍速播放、拖拽时间轴等功能。内部调用了 rrweb 的提供的 replay 等方法。
  • rrweb-snapshot：包括 snapshot 和 rebuild 两大特性，snapshot 用来序列化 DOM 为增量快照，rebuild 负责将增量快照还原为 DOM。

工作流程

事件监听

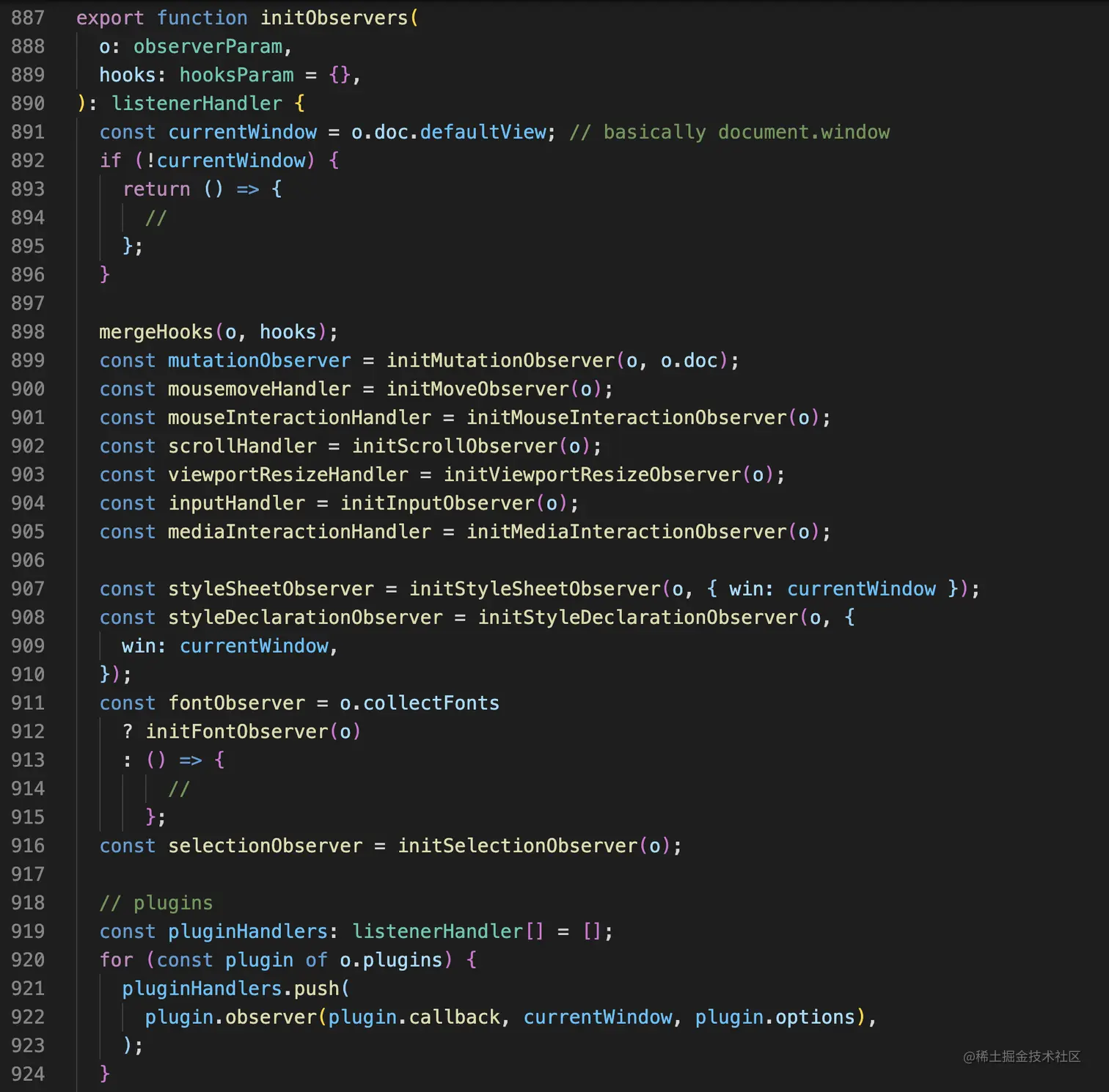

record 方法内部会根据事件类型去初始化事件的监听，例如 DOM 元素变化、鼠标移动、鼠标交互、滚动等都有各自专属的事件监听方法。


详细的代码可以查看rrweb/src/recode/observer.ts

其中dom元素变化的监听用到我们之前提到浏览器apiMutationObserver

const observer = new (mutationObserverCtor as new (
    callback: MutationCallback,
  ) => MutationObserver)(mutationBuffer.processMutations.bind(mutationBuffer));

DOM变化处理

节点分类

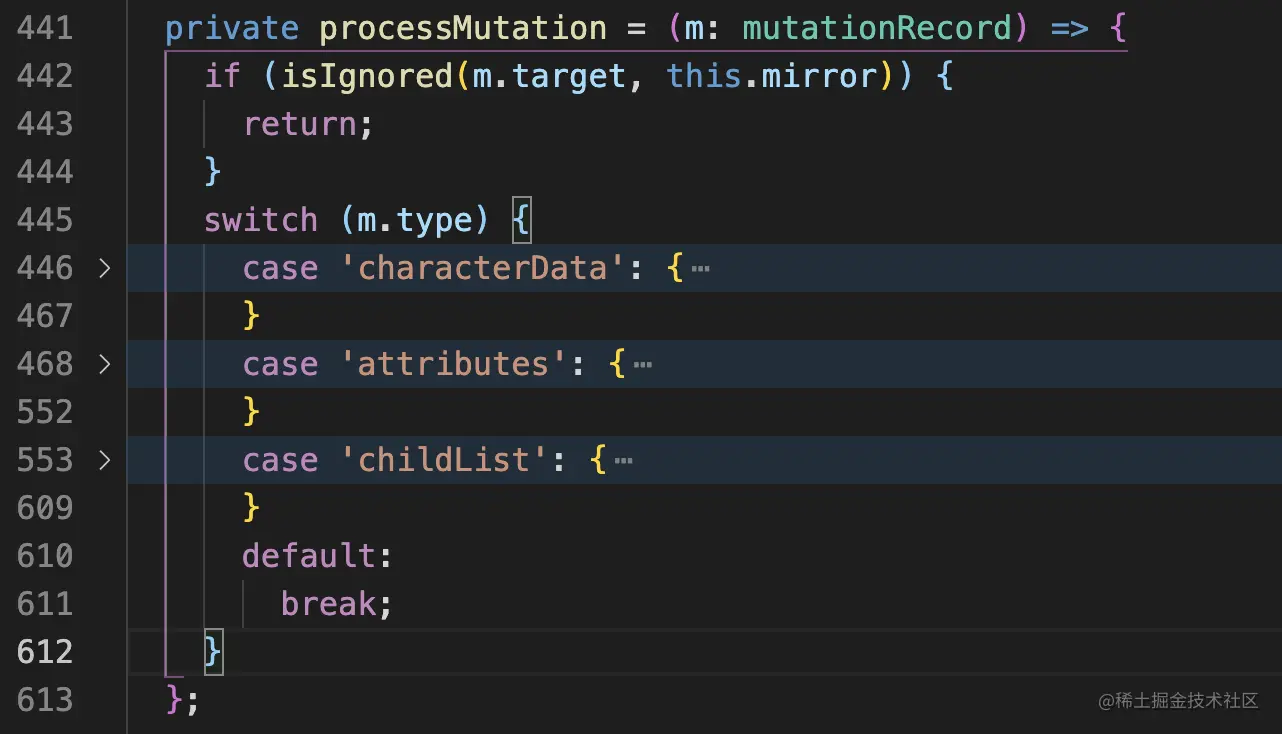

在监听到变化后回调MutationObserver提供的方法类processMutations，然后根据变化的类型进行不同的处理


详细的代码可以查看rrweb/src/record/mutation.ts

'characterData': 代表 characterData 节点变化，会记录在 this.texts 数组中，结构为 { node: Node, value: string }，value 为 characterData 节点的最新值；

'attributes': 代表 DOM 属性变化，所有属性变化的节点会记录在 this.attributes 数组中，结构为 { node: Node, attributes: {} }，attributes 中仅记录本次变化涉及到的属性；

'childList': 代表子节点树 childList 变化，包括节点新增，节点移动，节点删除。

1.节点新增

遍历addNodes调用genAdds方法，其中判断mirror中是否存在该节点，若不存在则为节点新增，将其添加到addedSet中，并且若该节点在droppedSet中，则将其从droppedSet中移除。


2.节点移动

遍历addNodes调用genAdds方法，其中判断mirror中是否存在该节点，若存在则为节点移动，将其添加到movedSet中

3.节点删除

遍历reomvedNodes,

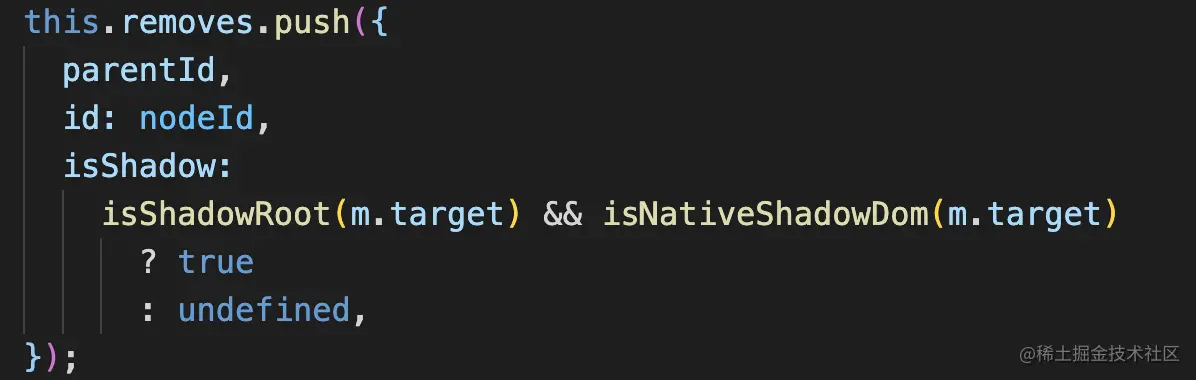

1.若该节点是本次新增节点，则忽略该节点，并且从 addedSet 中移除该节点，同时记录到 droppedSet 中;（在处理新增节点的时候需要用到,虽然移除了该节点，但其子节点可能还存在于 addedSet 中，在处理 addedSet 节点时，会判断其祖先节点是否已被移除；） 2.需要删除的节点记录在 this.removes 中。

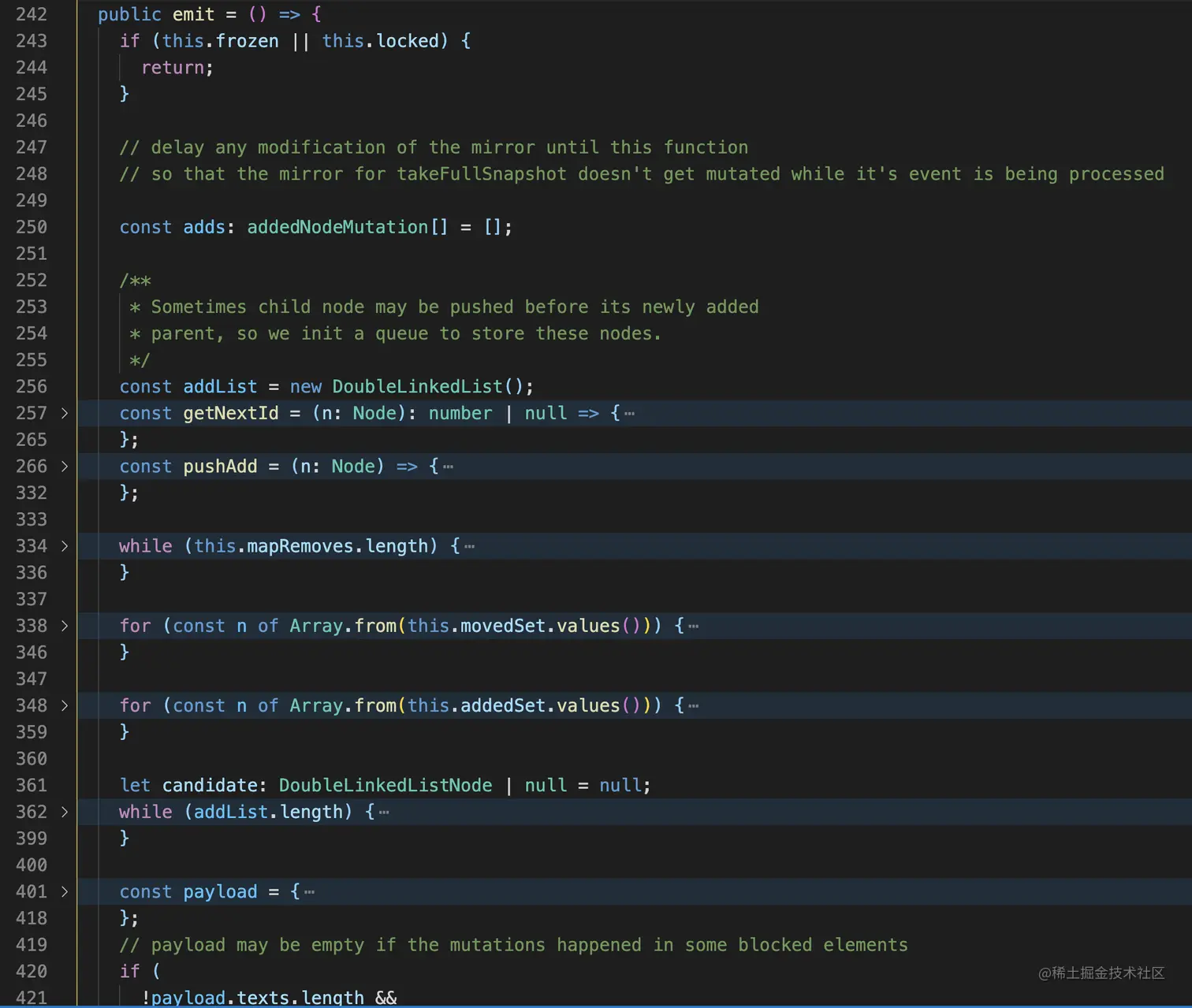

经过上面的分类处理后执行this.emit()方法


这里使用双向链表addList用来存储新节点，向其中插入节点的逻辑如下

  1. 若 DOM 节点的 previousSibling 已存在于链表中，则插入在 node.previousSibling 节点后
  2. 若 DOM 节点的 nextSibling 已存在于链表中，则插入在 node.nextSibling 节点前
  3. 都不在，则插入链表的头部

这样就可以保证兄弟节点的顺序。

以上就是rrweb对事件监听以及对DOM变化的处理，变化记录下来了，那引出的问题就是我们如何去还原？

这个就留到下次更新了～

相关材料：

rrweb， MutationObserver
