透视相机 PerspectiveCamera

透视相机是threeJs中最常用的相机，他可以提供出符合我们直觉的近大远小的效果，PerspectiveCamera 定义了一个 视锥frustum，视锥指的就是切掉顶的三角锥或者实心金字塔，实心体solid一般指的是圆柱，球体，立方体，圆锥，还有梯形立方体。

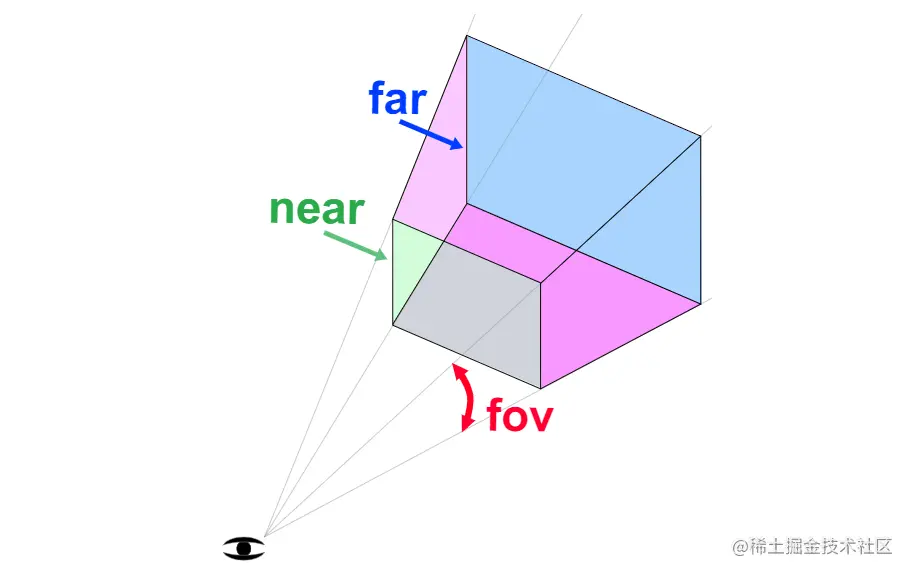

PerspectiveCamera通过四个属性来定义一个视锥. near定义了视锥的前端, far定义了后端, fov是视野, 通过计算正确的高度来从摄像机的位置获得指定的以near为单位的视野, 定义的是视锥的前端和后端的高度. aspect间接地定义了视锥前端和后端的宽度, 实际上视锥的宽度是通过高度乘以aspect来得到的，fov夹角要注意是Z轴和Y轴的夹角。

这里需要借助一些工具来更好的理解透视相机的渲染原理，首先是利用上一篇构造的平面+立方+球体，然后添加两个相机，一个展现相机角度，一个绘制相机视角示意图，方便更好的去理解透视相机的渲染原理。

略过构造平面的部分
为了方便观察，我们采用的是半球光光源
lil-gui 里有关于max和min的调节，可以调节near和far，所以构造一个Helper
将页面分成两块，绘制两个场景，两个相机,添加CameraHelper可以把透视相机的视锥体绘制出来

//html的部分
<div class="split">
    <div id="view1" tabindex="1"></div>
    <div id="view2" tabindex="2"></div>
</div>
//css
.split {
    position: absolute;
    left: 0;
    top: 0;
    width: 100%;
    height: 100%;
    display: flex;
}
.split>div {
    width: 100%;
    height: 100%;
}
//js
  const cameraHelper = new THREE.CameraHelper(camera);
  scene.add(cameraHelper);

先获取页面上的view1和view2将OrbitControls分给view1

const view1Elem = document.querySelector('#view1');
const view2Elem = document.querySelector('#view2');
const controls = new OrbitControls(camera, view1Elem);

添加第二个相机

const camera2 = new THREE.PerspectiveCamera(
  60,  // fov
  2,   // aspect
  0.1, // near
  500, // far
);
camera2.position.set(40, 10, 30);
camera2.lookAt(0, 5, 0);

const controls2 = new OrbitControls(camera2, view2Elem);
controls2.target.set(0, 5, 0);
controls2.update();

我们需要使用剪刀功能从每个摄影机的视角渲染场景，以仅渲染画布的一部分。这个函数接受一个元素, 计算这个元素在canvas上的重叠面积, 这将设置剪刀函数和视角长宽并返回aspect

function setScissorForElement(elem) {
  const canvasRect = canvas.getBoundingClientRect();
  const elemRect = elem.getBoundingClientRect();

  // 计算canvas的尺寸
  const right = Math.min(elemRect.right, canvasRect.right) - canvasRect.left;
  const left = Math.max(0, elemRect.left - canvasRect.left);
  const bottom = Math.min(elemRect.bottom, canvasRect.bottom) - canvasRect.top;
  const top = Math.max(0, elemRect.top - canvasRect.top);

  const width = Math.min(canvasRect.width, right - left);
  const height = Math.min(canvasRect.height, bottom - top);

  // 设置剪函数以仅渲染一部分场景
  const positiveYUpBottom = canvasRect.height - bottom;
  renderer.setScissor(left, positiveYUpBottom, width, height);
  renderer.setViewport(left, positiveYUpBottom, width, height);

  // 返回aspect
  return width / height;
}

处理render函数

     resizeRendererToDisplaySize(renderer);

    // 启用剪刀函数
    renderer.setScissorTest(true);

    // 渲染主视野
    {
      const aspect = setScissorForElement(view1Elem);

      // 用计算出的aspect修改摄像机参数
      camera.aspect = aspect;
      camera.updateProjectionMatrix();
      cameraHelper.update();

      // 来原视野中不要绘制cameraHelper
      cameraHelper.visible = false;

      scene.background.set(0x000000);

      // 渲染
      renderer.render(scene, camera);
    }

    // 渲染第二台摄像机
    {
      const aspect = setScissorForElement(view2Elem);

      // 调整aspect
      camera2.aspect = aspect;
      camera2.updateProjectionMatrix();

      // 在第二台摄像机中绘制cameraHelper
      cameraHelper.visible = true;

      scene.background.set(0x000040);

      renderer.render(scene, camera2);
    }

好了，现在左侧可以看到主摄像机的视角, 右侧则是辅摄像机观察主摄像机和主摄像机的视锥轮廓. 可以调整near, far, fov和用鼠标移动摄像机来观察视锥轮廓和场景之间的关系.

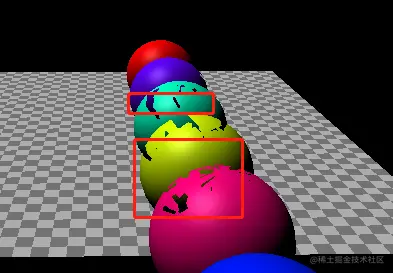

这里还需要注意的一点就是，gui是不知道像素间的先后关系的，所以会出现z冲突，表现起来就是，绘制物体的着色会出现破裂和混乱的情况，如下图

这个时候我们需要做的就是，声明renderer的时候，指定logarithmicDepthBuffer这个属性，当然，这个办法不是很推荐，最重要的是，请不要选择太小的near，太大的far，根据自己的需求，选择合适的远近距离，既不丢失重要的近景，也不让远处的东西消失不见，这个是一个长久的课题。
