首先上个大纲
- 构建DOM树
- 构建CSSOM树（样式计算），计算出DOM节点的样式
- 构建布局树（布局阶段），并计算元素的布局信息
- 分层，对布局树进行分层，生成分层树
- 绘制，为每个图层生成绘制列表，并将其提交到合成线程
- 分块，合成线程将图层分成图块
- 光栅化，在光栅化线程池中将图块转化为位图。
- 合成，合成线程发送绘制图块命令DrawQuad给浏览器线程。
- 浏览器根据DrawQuad消息生成页面，并显示到显示器上。
下面我们要从每个阶段的输入，处理，输出的过程来讲解。
构建DOM树
为什么要构建DOM树？
因为浏览器无法直接理解和使用HTML，所以需要将HTML转换为浏览器能理解的结构：DOM树。
来看看如何构建DOM树
具体如何构建DOM呢？

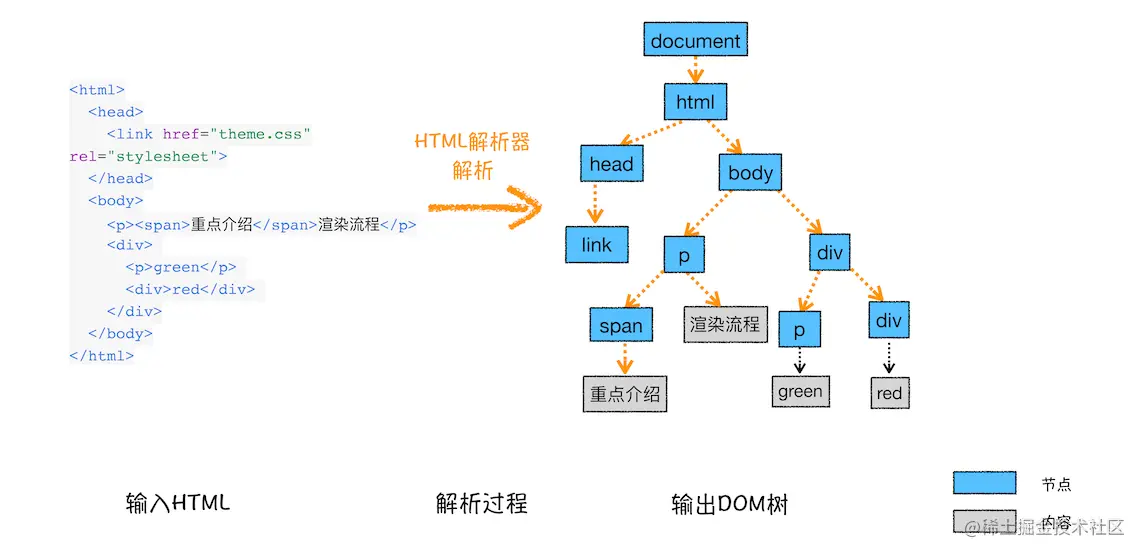

浏览器会遵循一套步骤将HTML文件转换为DOM树，宏观上分为这几个步骤
网络获取数据->获取字节数据（0 1）->转化为字符串（'<...>'）->字符串转Token（ ）->node->DOM
前面的都不算很关键，我认为关键的是Token转node转DOM。

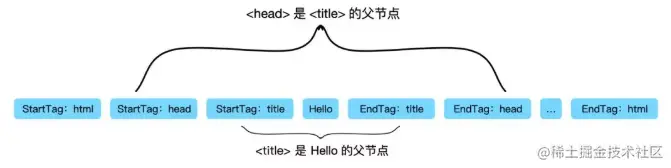

将字符串转换为Token例如等，Token中会标识出当前Token是开始标签还是结束标签还是文本内容，这样的标识的作用就能让我们知道节点与节点的关系。
然后就是生成节点对象并构建DOM。
注意：在构建DOM过程中，是一边生成Token一边转换Tokne来生成节点。
样式计算（构建CSSOM树）
样式计算的目的就是为了计算出DOM节点中每个元素的具体样式，这个阶段有两步。
- 将css转化为cssom树（对象）
- 标准化样式表属性值
首先是将css转化为浏览器能理解的结构。

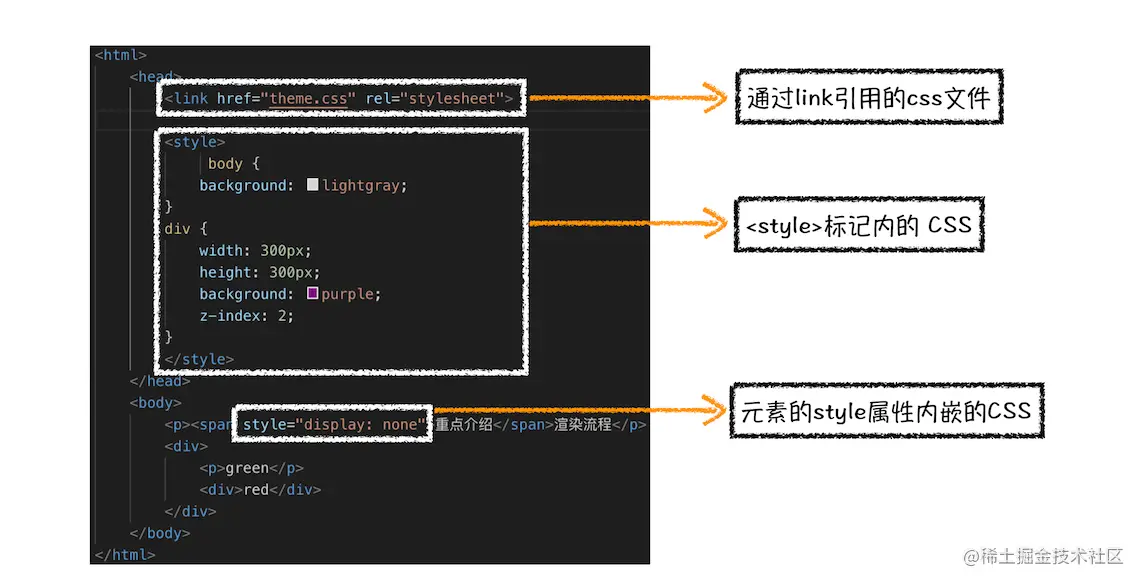

那我们要清楚css样式的来源，不同于html文件直接了当，css样式的来源有三种：
- 通过link引用外部样式
- 标记内的css
- 元素内嵌的css样式
和html文件一样，浏览器也无法理解这种纯文本的css样式，所以当渲染引擎接收到css文本时，会执行一个转换操作。将css文本转化为浏览器可以理解的结构：styleSheets。
这个过程跟构建DOM树类似。
获取字节数据（0 1）->转化为字符串 ->字符串转Token ->node- >CSSOM

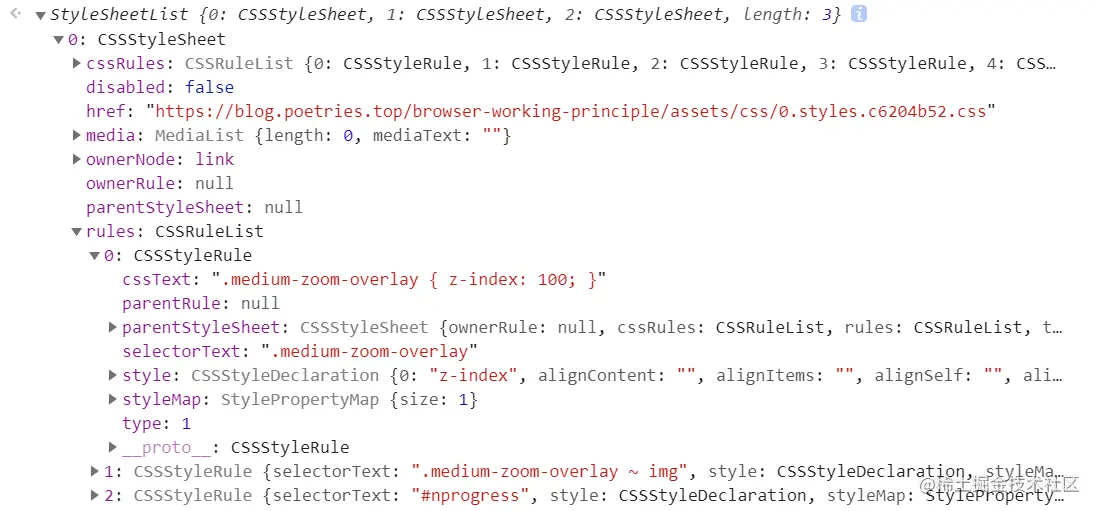

styleSheets的样子你可以通过document.styleSheets来查看
注意：CSS匹配HTML元素是一个相当复杂和有性能问题的事情。所以，DOM树要小，且查找样式表是按照从右到左的顺序匹配的例如：div p {...}，会先寻找所有p标签并判断它的父标签是否为div之后才决定要不要采用这个样式渲染。所以平时写css尽量用css或者id，不要过度层叠
我们现在有了styleSheets，接下来就要把样式表中的属性值标准化。
转换样式表中的属性值，使其标准化
现在我们已经把CSS文本转变为浏览器可以理解的结构了。那么我们接下来就要对其属性值进行标准化操作。通俗来讲就是把那些不好理解的转化成浏览器容易理解的值。

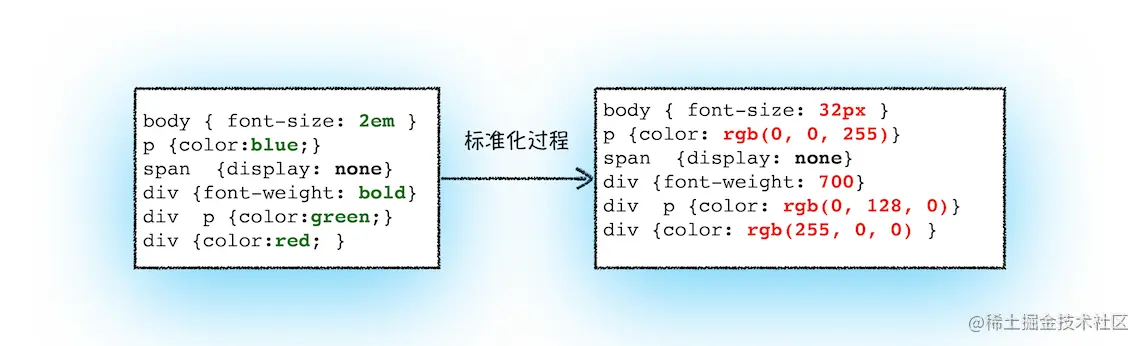

2em解析成了32px，red解析成了rgb(255，0，0)，bold被解析成了700......
到这里，样式属性标准化已完成。接下来就是计算每个节点的具体样式了。
这就涉及到css继承规则和层叠规则了
这里很简单，也就不多说了。
布局阶段
现在我们有了DOM树和CSSOM树。

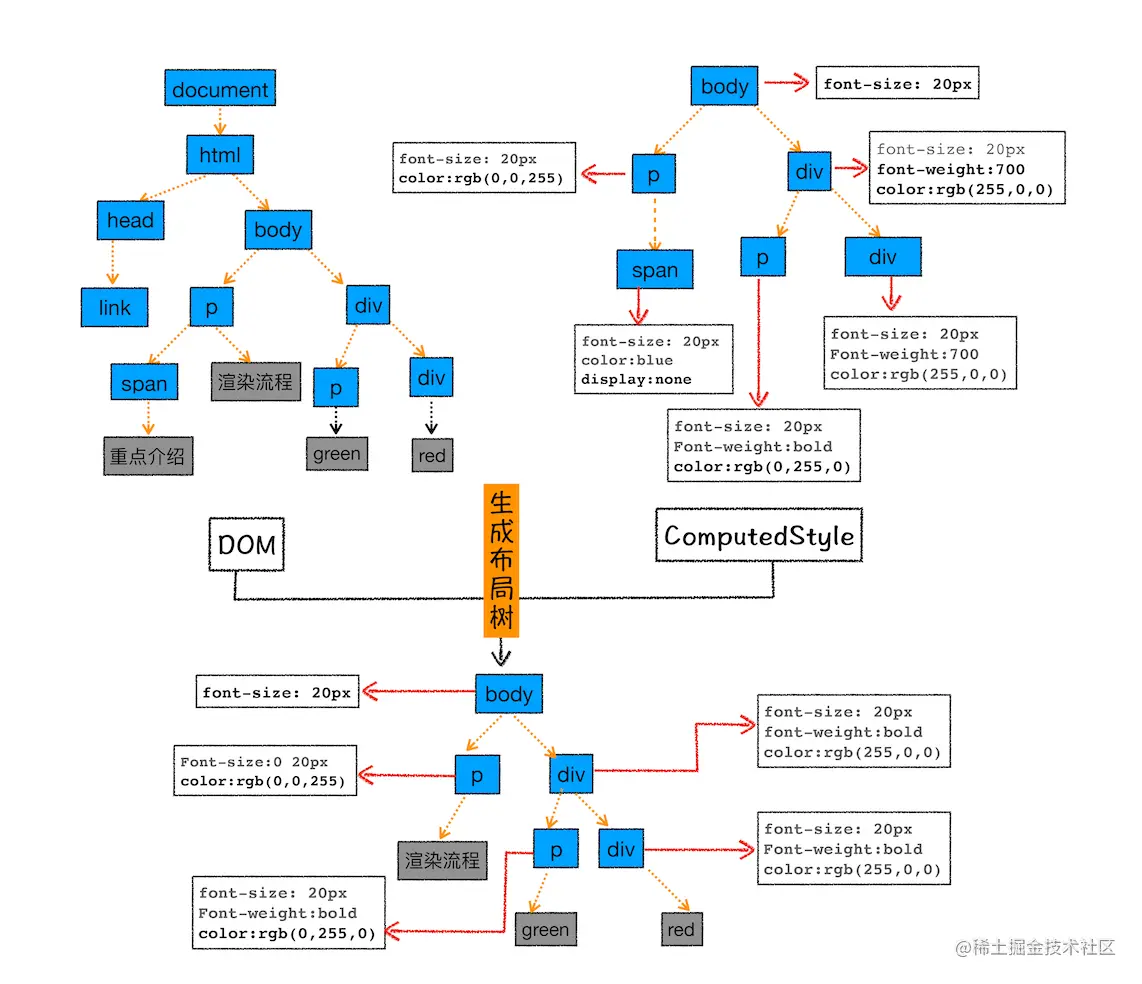

接下来就要用DOM树和CSSOM树来构建布局树（render tree）了。我们还不知道DOM元素的几何信息。那么接下来计算出DOM树种可见元素的几何位置，这个过程就叫布局。
布局阶段需要完成两个任务：创建布局树和布局计算。
首先创建布局树，浏览器大体上进行了以下步骤：
-
遍历DOM树中的所有可见节点，并把这些节点加到布局中。
-
不可见的节点会被布局树忽略，如head标签下的内容，在比如display: none，他们都不会被包进布局树
现在我们有了一颗完整的布局树，接下来就要计算布局树节点的坐标位置了。
计算树节点的坐标位置。过程有点复杂，有兴趣自行百度。简而言之，就是计算布局树中各个可见元素在页面的坐标位置。
分层
有了完整的布局树不代表我们就能着手绘制页面了。
页面中有很多复杂的效果，比如说一些复杂的3D变换，页面滚动，使用z-index，如果就这样会在一张纸上，从布局树直接生成目标帧的话，那么每次页面又很小的变化，都会触发重排挥着重绘机制，这样的牵一发而动全身的绘制策略很影响页面的渲染效率。

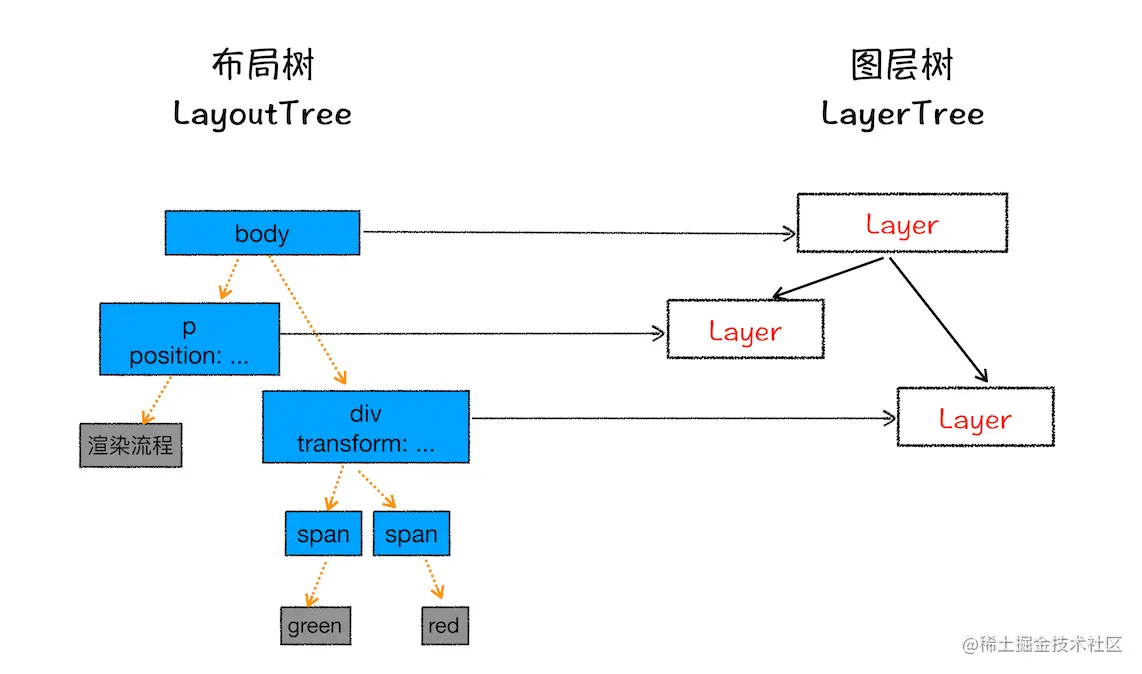

而且页面并非单纯的平铺就可以了，实际上，页面还有许多复杂的3D变换、页面滚动等。为此，渲染引擎还需要为特定的节点生成专用的图层，并生成一棵对应的图层树。
所以chrome引入了分层和合成的机制。对于拥有层叠上下文属性的元素，渲染引擎会为其创建新的渲染图层。页面是个二维平面，但是层叠上下文能够让 HTML 元素具有三维概念。

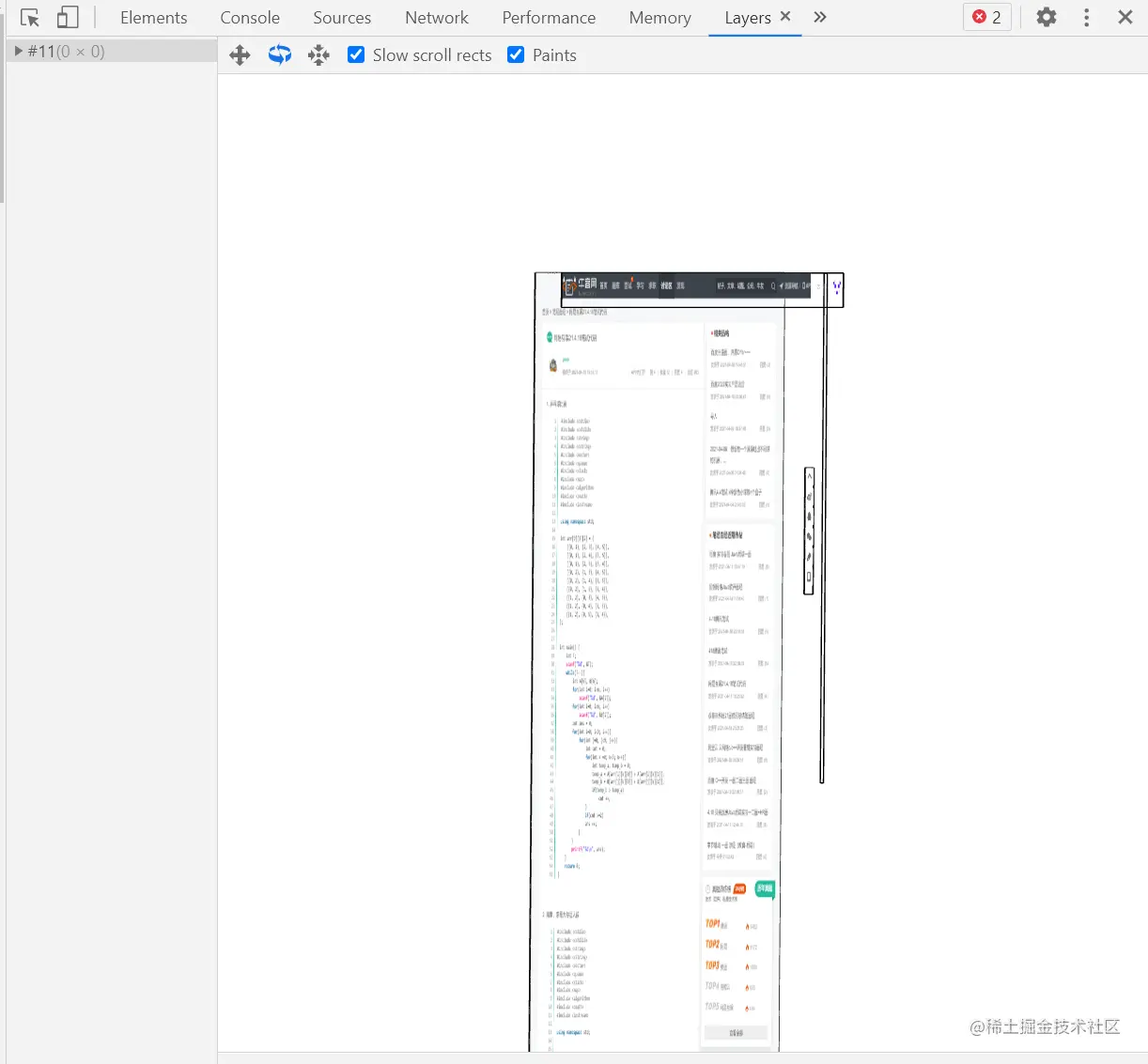

我们可以在浏览器中通过浏览器开发者工具中Layers标签直观地看到图层的分层效果。
层的种类有两种，渲染图层(render layer)和复合图层(graphics layer)。两者的出现都是为了让HTML元素在2D平面堆出3D的视觉效果。这里想详细了解两个图层的话可以看复合图层，渲染图层及性能优化这里。

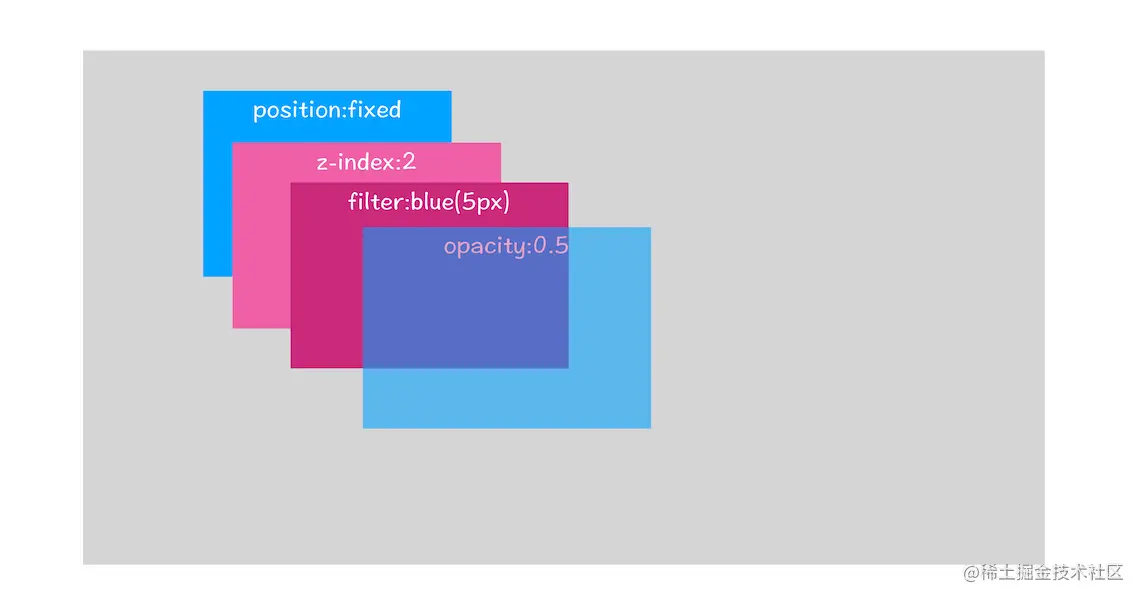

从图中看出明确定位属性的元素，定义透明属性的元素、使用 CSS 滤镜的元素等，都拥有层叠上下文层叠上下文属性。目前，说的都只是渲染层层面的，用到的硬件加速是在哪里呢？那是对复合图层而言的，不在此展开。
实际上浏览器的页面被分为了很多图层，这些图层叠加后合成了最终的页面。这里结合ps的图层来理解更好。
图层绘制
对于图层，计算机还是看不懂，显示器也不懂怎么绘制。那渲染引擎就要对图层树的每个图层进行绘制，也就是生成绘制指令。

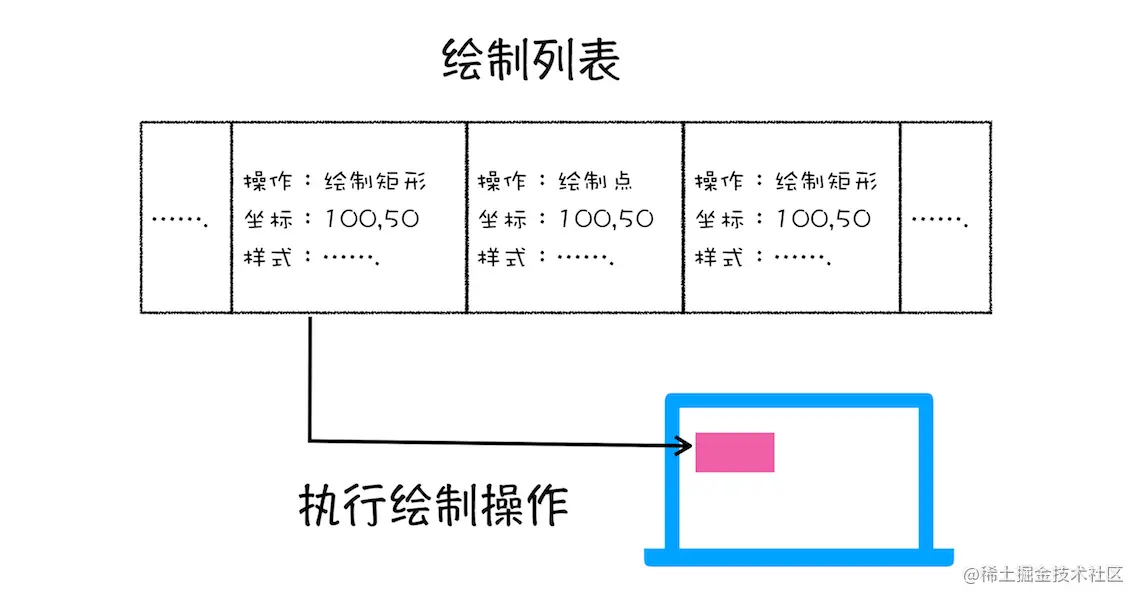

通俗来理解就是，教显示器画画。比如说你要画一个正方形，那你就要知道从哪里下笔，然后画多长的线，线要多粗，要什么颜色吧？先画什么，再画什么这里面就可以拆分为很多个绘制指令。每个元素就是一个绘制块，每个绘制块就有很多条绘制指令，多个绘制块就组成了一个绘制列表。
绘制列表就是用来记录绘制顺序和绘制指令的列表。打开Layers面板，双击左侧document节点，下面就会展开一个Profiler面板，里面有清晰的绘制流程，懂canvas的同学应该对这些指令会有点眼熟。
我直接上一个gif直观感受下
可以看出，这里的绘制流程就是一步一步画出来的。
分块
绘制列表只是用来记录绘制顺序和绘制指令的列表，实际上绘制操作是由渲染引擎中的合成线程来完成的。
当主线程吧绘制列表提交到合成线程，具体会发生什么？
在此之前我们需要先清楚一个概念：视口。视口就是屏幕上页面的可见区域。

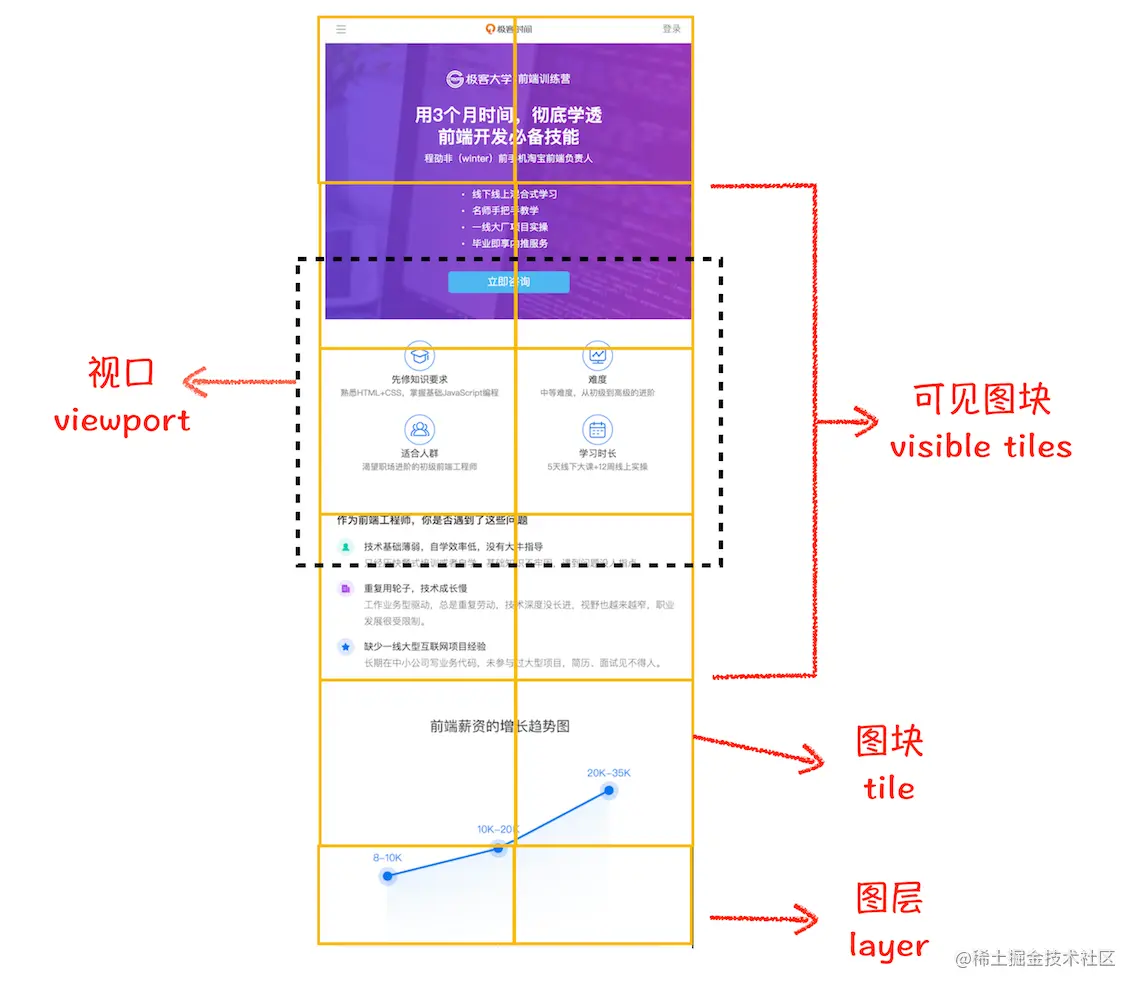

通常一个页面可能很大，但是用户只能看到其中的一部分，我们把用户可以看到的这个部分叫做视口（viewport）。在有些情况下，有的图层可以很大，比如有的页面你使用滚动条要滚动好久才能滚动到底部，但是通过视口，用户只能看到页面的很小一部分，所以在这种情况下，要绘制出所有图层内容的话，就会产生太大的开销，而且也没有必要。基于这个原因，合成线程会将图层划分为图块（tile），这些图块的大小通常是256x256或者512x512，如下图所示：
栅格化
上面合成线程把图层划分为图块。

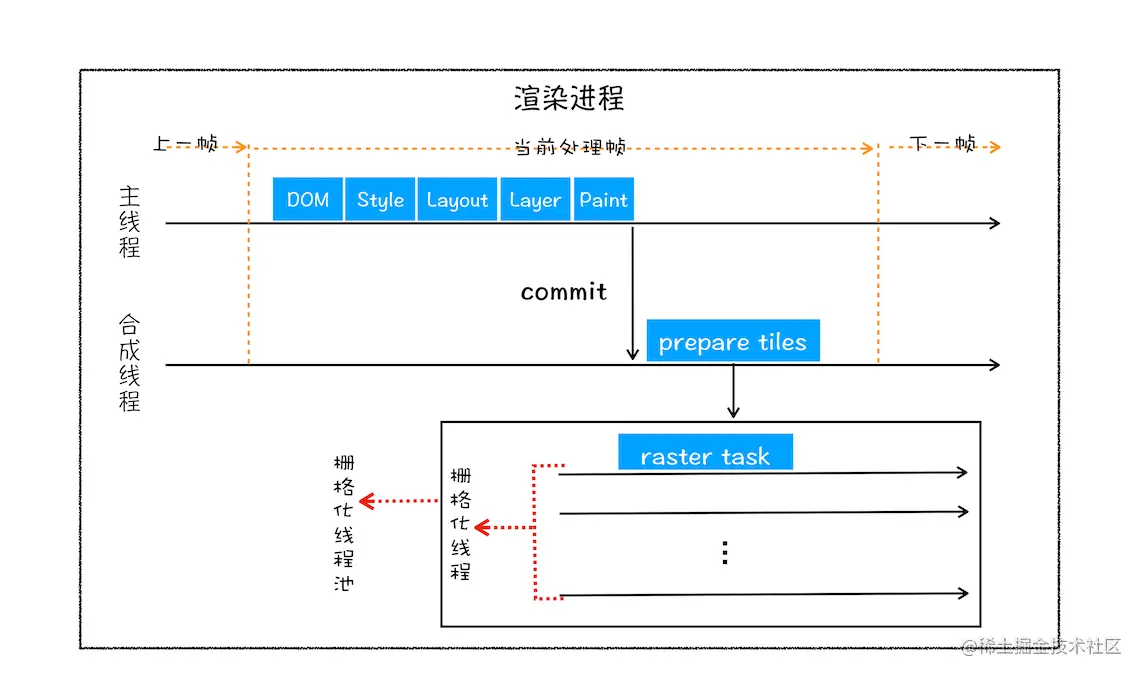

合成线程会按照视口附近的图块来优先生成位图，实际生成位图的操作是由栅格化来执行的。所谓栅格化，就是将几何信息转换为屏幕上的像素的过程。而图块是栅格化执行的最小单位。渲染进程维护了一个栅格化的线程池，所有的图块栅格化都是在线程池内执行的，运行方式如下图所示：

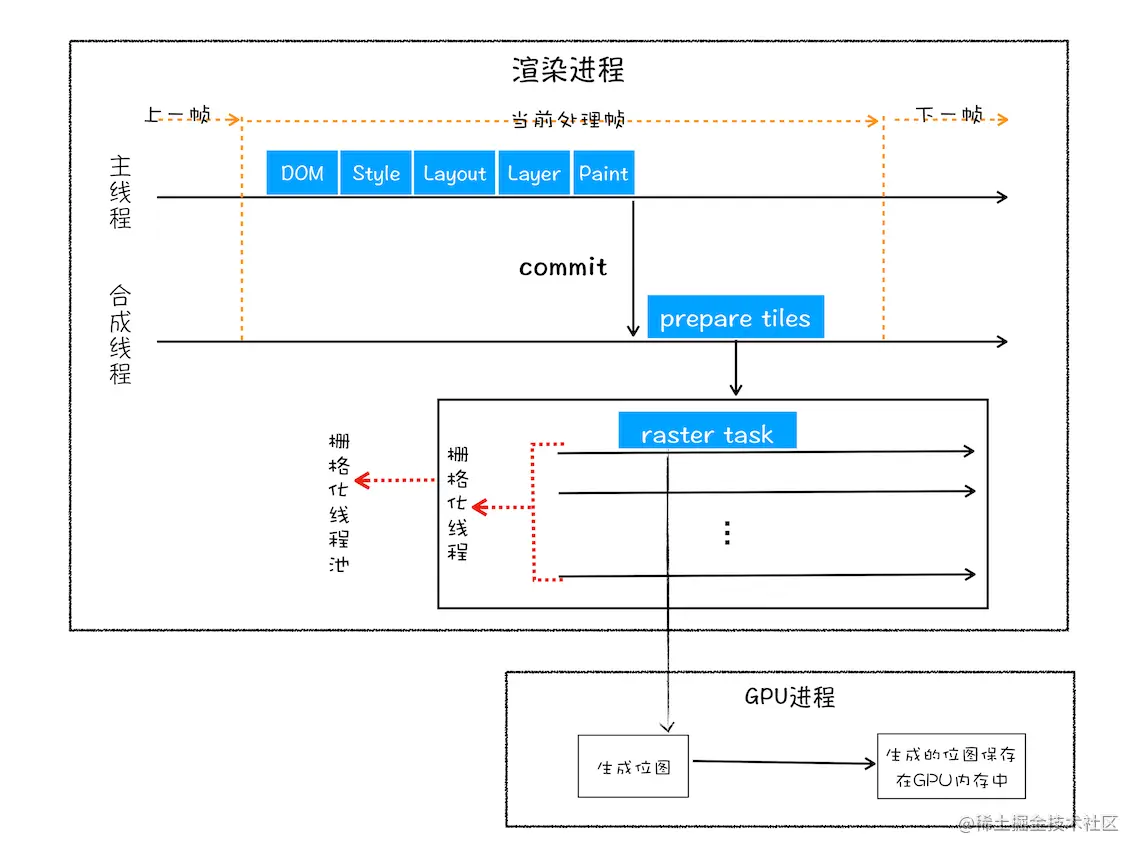

通常，栅格化过程都会使用GPU来加速生成，使用GPU生成位图的过程叫快速栅格化，或者GPU栅格化，生成的位图被保存在GPU内存中。相信你还记得，GPU操作是运行在GPU进程中，如果栅格化操作使用了GPU，那么最终生成位图的操作是在GPU中完成的，这就涉及到了跨进程操作。具体形式你可以参考下图：
从图中可以看出，渲染进程把生成图块的指令发送给GPU，然后在GPU中执行生成图块的位图，并保存在GPU的内存中。
合成线程可以给不同的光栅线程赋予不同的优先级（prioritize），进而使那些在视口中的或者视口附近的页面可以先被光栅化。为了响应用户对页面的放大和缩小操作，页面的图层（layer）会为不同的清晰度配备不同的图块。
问：栅格化如果采用了GPU加速，能否认为整个浏览器都是采用硬件加速绘制的？
这只能说明在渲染流水线的某小阶段采用了GPU硬件加速，并非说浏览器开启了硬件加速那么浏览器页面就是交给GPU处理的。实际上还是需要经由渲染引擎一步步处理，到了光栅化这一步才交给GPU处理。而我们说的硬件加速，是在知道DOM树和样式之后便独立出一个复合图层，直接跳过了布局分层绘制阶段，只会触发绘制后的渲染流水线更新，一般作用于CSS 动画中(详细的可以看复合涂层和渲染图层)
合成和显示
所有的图块被光栅化转化为位图后，合成线程会生成一个绘制图块的命令DrawQuad，然后该指令提交给浏览器进程，浏览器接收到DrawQuad命令，从GPU内存中读取图片输出到显卡后缓冲区，显卡将后缓冲区内容交换至前缓冲区，由屏幕已60HZ的频率刷新显示图片
经过这一系列的阶段，编写好的 HTML、CSS、JavaScript 等文件，经过浏览器就会显示出漂亮的页面了
总结

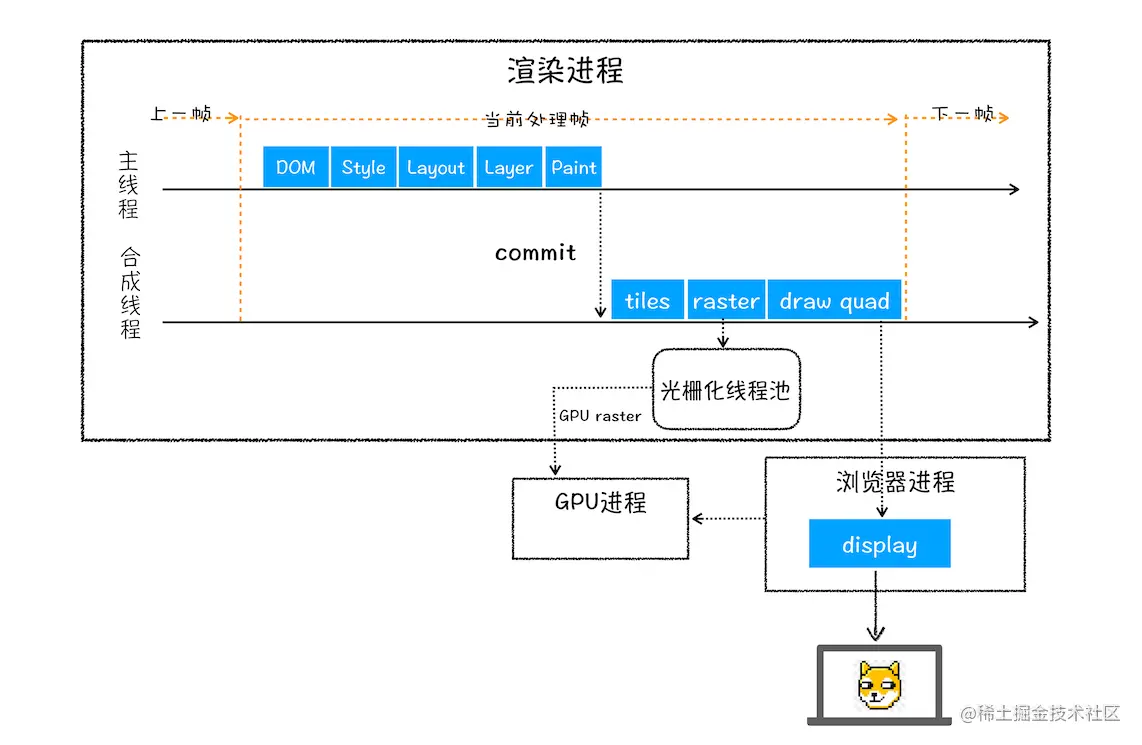

大致渲染流程回顾：
- 构建DOM树：把HTML转化为能读懂的DOM树结构
- 构建CSS树：把CSS转化为能读懂的StyleSheets，计算出DOM节点的样式
- 创建布局树：计算元素布局信息
- 创建分层树：对元素分层，创建分层树
- 生成绘制列表：为每个图层创建分层列表，并提交到合成线程
- 分块：合成线程将图层分成图块，并在光栅化线程池中将图块转化为位图（视口附近的图块）。
- 栅格化：将图块生成位图的操作称为栅格化，渲染进程维护了栅格化线程池，来完成图块到位图的转换，在栅格化过程中，还用到了GPU进程来加速位图的生成，使用GPU生成位图保存在GPU内存中，这个过程为快速栅格化的过程。
- 发出Draw Quad指令：所有图块被光栅化转化为位图后，合成线程会生成一个绘制图块的命令DrawQuad发送给浏览器进程。
- 输出显示：浏览器进程将图像发送给显卡的后缓冲区，后缓冲区和前缓冲区不断的交替使用，已到达显示器60HZ的速率刷出图像
