传输协议与静态密钥协议

1、选项proto p

功能：用于指定与远程主机通信时所使用的协议

默认（不指定的情况下）是UDP协议，当然也需要可靠传输时，我们也可以设置为TCP协议

设置TCP时需要指定tcp-server，tcp-clinet

配置如下：

#server端
[root@vpn ~]# openvpn --ifconfig 10.200.0.1 10.200.0.2 --dev tun --proto tcp-server
​
#clinet端
[root@client1 ~]# openvpn --ifconfig 10.200.0.2 10.200.0.1 --dev tun --remote 192.168.9.130 --proto tcp-clinet

现在将客户端断开，然后再看服务端的日志信息：

Mon Jun 13 08:11:07 2022 Connection reset, restarting [0]        #由于我们使用的是tcp协议，客户端断开之后，服务端是感知的，因此服务端会有连接重置，重启的过程
Mon Jun 13 08:11:07 2022 /sbin/ip addr del dev tun0 local 10.200.0.1 peer 10.200.0.2
Mon Jun 13 08:11:07 2022 SIGUSR1[soft,connection-reset] received, process restarting
Mon Jun 13 08:11:08 2022 ******* WARNING *******: All encryption and authentication features disabled -- All data will be tunnelled as clear text and will not be protected against man-in-the-middle changes. PLEASE DO RECONSIDER THIS CONFIGURATION!
Mon Jun 13 08:11:08 2022 TUN/TAP device tun0 opened
Mon Jun 13 08:11:08 2022 /sbin/ip link set dev tun0 up mtu 1500
Mon Jun 13 08:11:08 2022 /sbin/ip addr add dev tun0 local 10.200.0.1 peer 10.200.0.2
Mon Jun 13 08:11:08 2022 Could not determine IPv4/IPv6 protocol. Using AF_INET
Mon Jun 13 08:11:08 2022 Listening for incoming TCP connection on [AF_INET][undef]:1194

密钥文件使用

1、在前面的实验中，输出的日志信息中，都会提示我们素有的数据传输都是以铭文传输的，不安全，因此我们需要对数据进行加密。

我们知道OpenVPN有两个通道：数据通道，控制通道。加密就是针对的数据通道。其中有两种方式：

  • 静态密钥（Static Key）

    • 优点：不需要证书和CA，配置简单
    • 缺点：密钥的分发与管理成本高

  • TLS密钥协商（TLS-negotiated Key）

静态密钥的实现方式：就是同一个Key文件在两端节点都存在。

2、密钥文件生成与使用

在server或者clinet端生成密钥都行，然后在通过ssh或者其它途径输送至对端。

#生成密钥
[root@vpn ~]# openvpn --genkey --secret aa.key
[root@vpn ~]# openvpn --ifconfig 10.200.0.1 10.200.0.2 --dev tun --secret aa.key
​
#客户端使用
[root@client1 ~]# openvpn --ifconfig 10.200.0.2 10.200.0.1 --dev tun --remote 192.168.9.130 --secret aa.key

3.1、选项genkey说明：

功能：生成一个用于共享加密的密钥文件

通过--secret选项指定文件名

3.2、选项secret file [direction]

功能：

  • 启用静态密钥加密模式
  • 指定一个由--genkey生成的密钥文件

密钥文件用法：

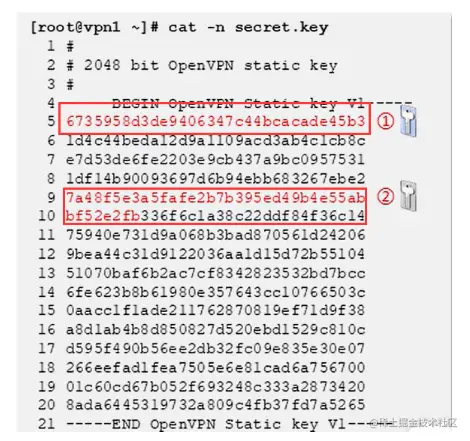

  • 从密钥文件内容中抽取出两个对称密钥

    • 加密密钥：抽取出两个密钥，一个是用来加密数据，
    • 签署数据包的HMAC密钥（Hash-based Message Authentication Code）

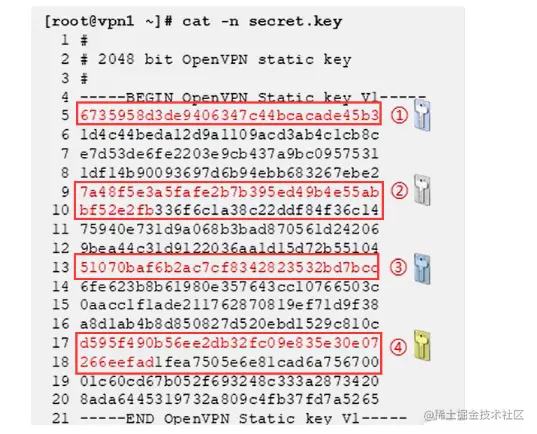

  • 通过direction抽取出两对非对称密钥（也就是说需要抽取四个密钥）：

    • 客户端的加密密钥
    • 客户端的HMAC密钥
    • 服务端的加密密钥
    • 服务端的HMAC密钥


补充：什么是对称密钥、非对称密钥？

对称密钥：就是通信两端必须使用相同的密钥对明文进行加密、解密运算。

非对称密钥：每一端都有一对唯一对应的密钥（对端的公，私钥相同）：公钥、私钥。公钥对外开放，私钥个人私密保管。发送数据的一方用另一方的公钥对发送的信息进行加密，然后由接收者用自己的私钥继续进行解密。

通过日志分析密钥文件的使用

1、通过--verb 7选项输出详细信息

默认是1

openvpn --ifconfig 10.200.0.1 10.200.0.2 --dev tun --secret aa.key --verb 7

可以发现以上学习都是通过命令参数的形式来指定特定的功能。这样显得很笨重，OpenVPN支持指定配置文件的方式进行配置：

选项：config file

功能：用于载入指定的配置文件

格式：

  • 配置文件中的选项没有--
  • 配置文件可以嵌套
  • 行首的"#"或者";"字符表示注释行
  • 包含空格的参数，一定要包含在双引号或者是单引号中
  • 不在单引号中的反斜线\，会被当做shell的转义符
  • Windows系统；使用双斜线来表示路径名：secret "C:\openvpn\secret.key"

如下配置：

[root@vpn ~]# vi aa.conf
ifconfig 10.200.0.1 10.200.0.2
​
dev tun
​
secret /root/aa.key
​
​
[root@vpn ~]# openvpn --config aa.conf

\
