流/批/OLAP一体的Flink引擎 ｜ 青训营笔记

凉夏_暖冬
127 阅读8分钟

这是我参与「第四届青训营」笔记创作活动的第1天 、

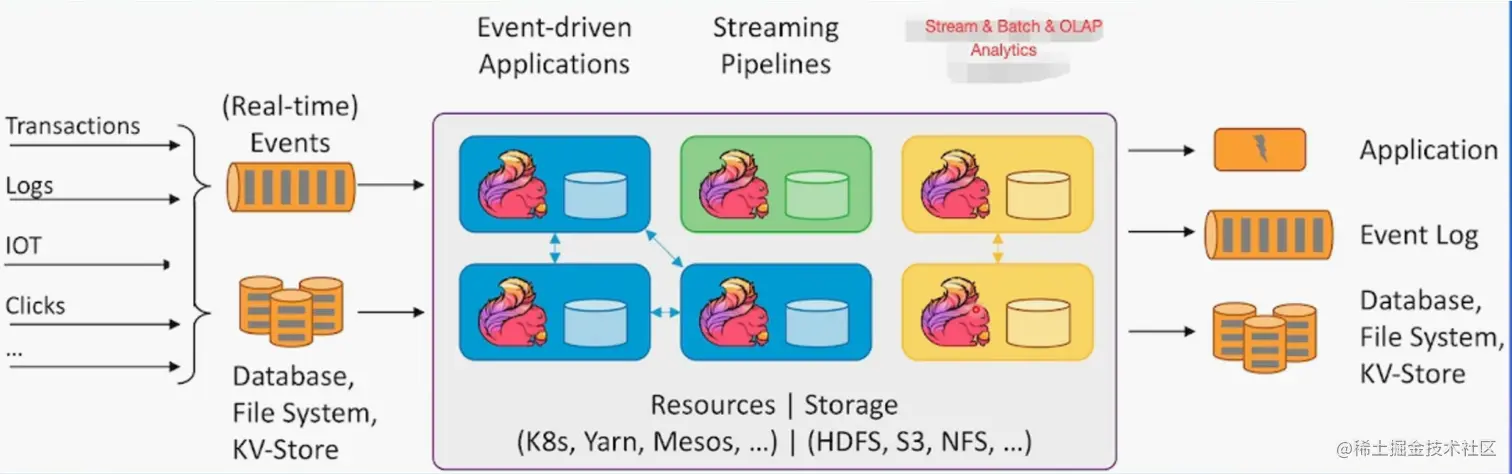

Flink概述

Flink诞生背景

大数据(Big Data):指无法在一定时间内用常规软件工具对其进行获取、存储、管理和处理的数据集合。

特点:

  • Value(价值化):整体价值高
  • Volumes(海量化):数据量大
  • Velocity(快速化):处理速度快
  • Variety(多样化):数据源和数据种类多样

发展历史

  • Hadoop

    • 分布式
    • Map-Reduce
    • 离线计算

  • Spark

    • 批处理
    • 流处理
    • SQL高阶API
    • 内存迭代计算

  • Flink

    • 流计算
    • 实时.更快
    • 流批一体
    • Streaming/Batch SQL

为什么要流式计算

大数据的实时性价值更大:

  1. 监控场景:如果能实时发现业务系统的健康状态，就能提前避免业务故障;
  2. 金融风控:如果实时监测出异常交易的行为，就能及时阻断风险的发生;
  3. 实时推荐:比如在抖音,如果可以根据用户的行为数据发掘用户的兴趣、偏好,就能向用户推荐更感兴趣的内容;

大数据实时性的需求，带来了大数据计算架构模式的变化

批式计算

  • 离线计算，非实时
  • 静态数据集
  • 小时/天等周期性计算

流式计算

  • 实时计算，快速、低延迟
  • 无限流、动态、无边界
  • 7*24 h持续运行
  • 流批一体

Apache Flink开源生态


Resource Manager：可以部署在物理机上，也可以部署在大数据的资源调度框架上（Yarn、K8s….）

Flink ML：Flink机器学习

Flink架构

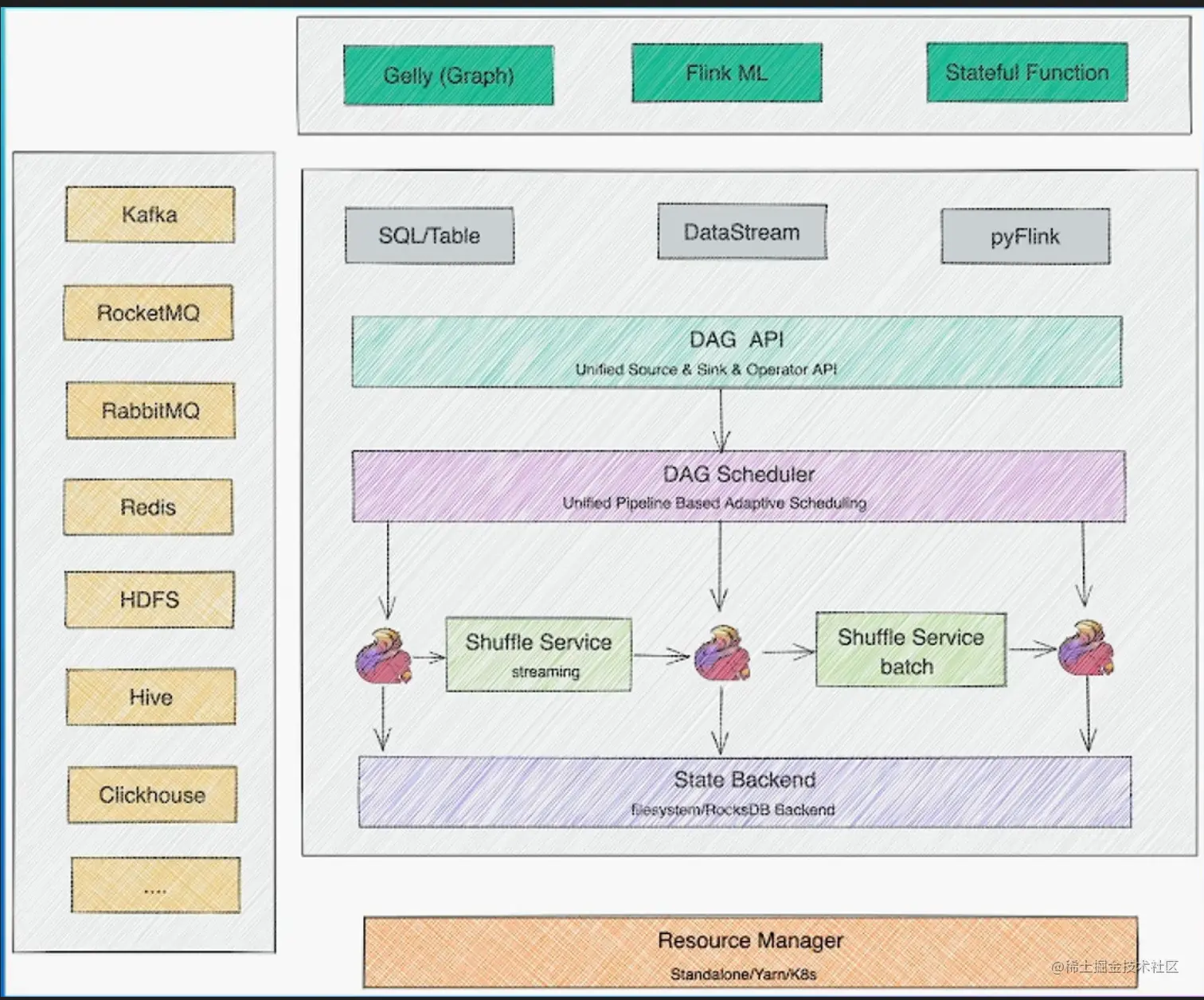

Flink分层架构


  1. SDK 层：Flink 的SDK目前主要有三类, SQL/Table,DataStream、Python（支持AI和ML场景）
  2. 执行引擎层(Runtime层)：执行引擎层提供了统的DAG用来描述数据处理的Pipeline，不管是流还是批，都会转化为DAG图的编排方式，调度层再把DAG转化成分布式环境下的Task，将Task转发到不同的Worker结点去执行，Task之间通过Shuffle传输数据;
  3. 状态存储层：负责存储算子的状态信息;
  4. 资源调度层：目前Flink可以支持部署在多种环境。

Flink整体架构


一个Flink集群，主要包含以下两个核心组件:

  1. JobManager ( JM ) : 负责整个任务的协调工作（包括调度task、触发协调Task做Checkpoint、 协调容错恢复等）
  2. TaskManager ( TM )：负责执行一一个DataFlowGraph的各个task以及data streams的buffer和 数据交换。

首先Program Code（Java、SQL代码）会做一些处理，转换成DAG的一张图，Client会将这张图发送给Job Manager，Job Manager会将图转换成这张图转换为一张物理执行图，并且JM会根据物理执行图的任务调度再把不同的Task调度到Task Manager里面

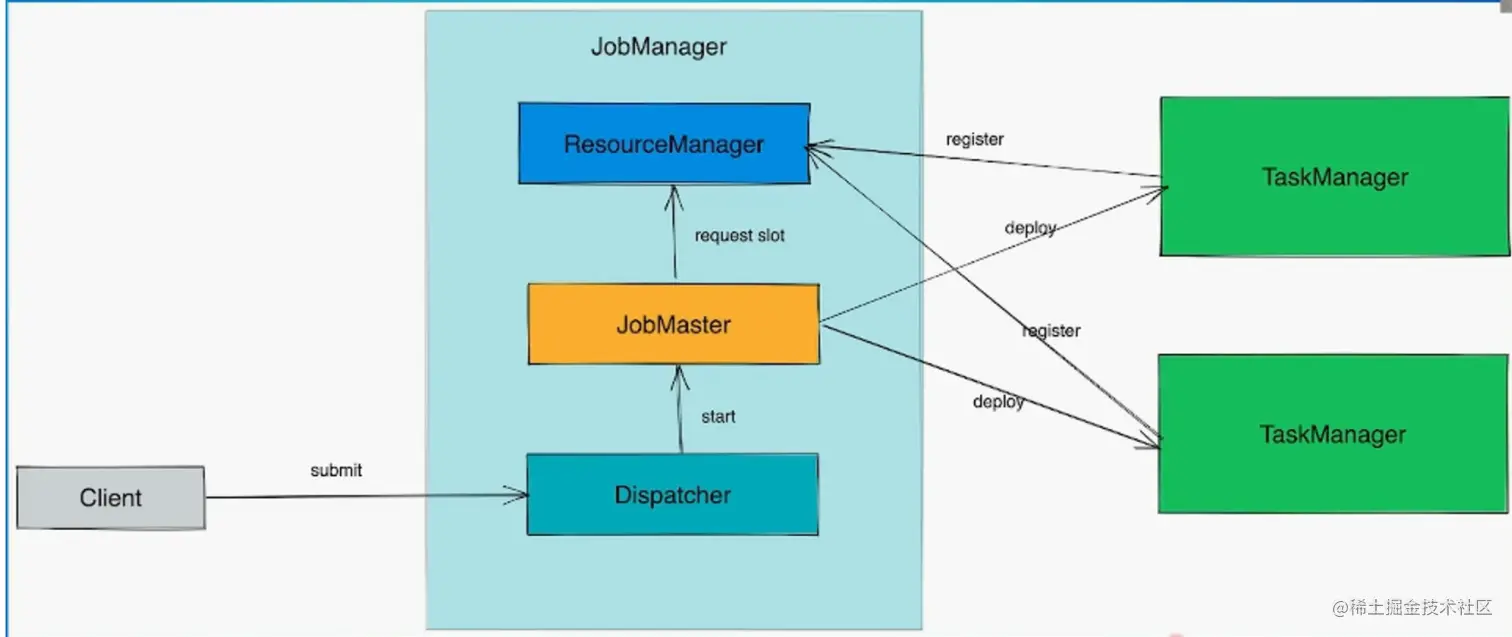

Job Manager职责


  • Dispatcher：接收Client发来的作业,拉起JobManager来执行作业,并在JobMaster挂掉之后恢复作业;
  • JobMaster：管理一个job的整个生命周期，会向ResourceManager申请slot，并将task调度到对应TM上;
  • ResourceManager：负责slot资源的管理和调度，Task manager拉起之后会向RM注册，注册成功后;

Client提交一个作业，Dispatcher拉起一个Job Master，Job Master去向Resource Manager申请slot（资源），如果用K8s或者Yarn进行资源调度，调用API去拉取一些（Task 的）资源，再通过Job Manager去部署在Task Manager上

Flink作业示例

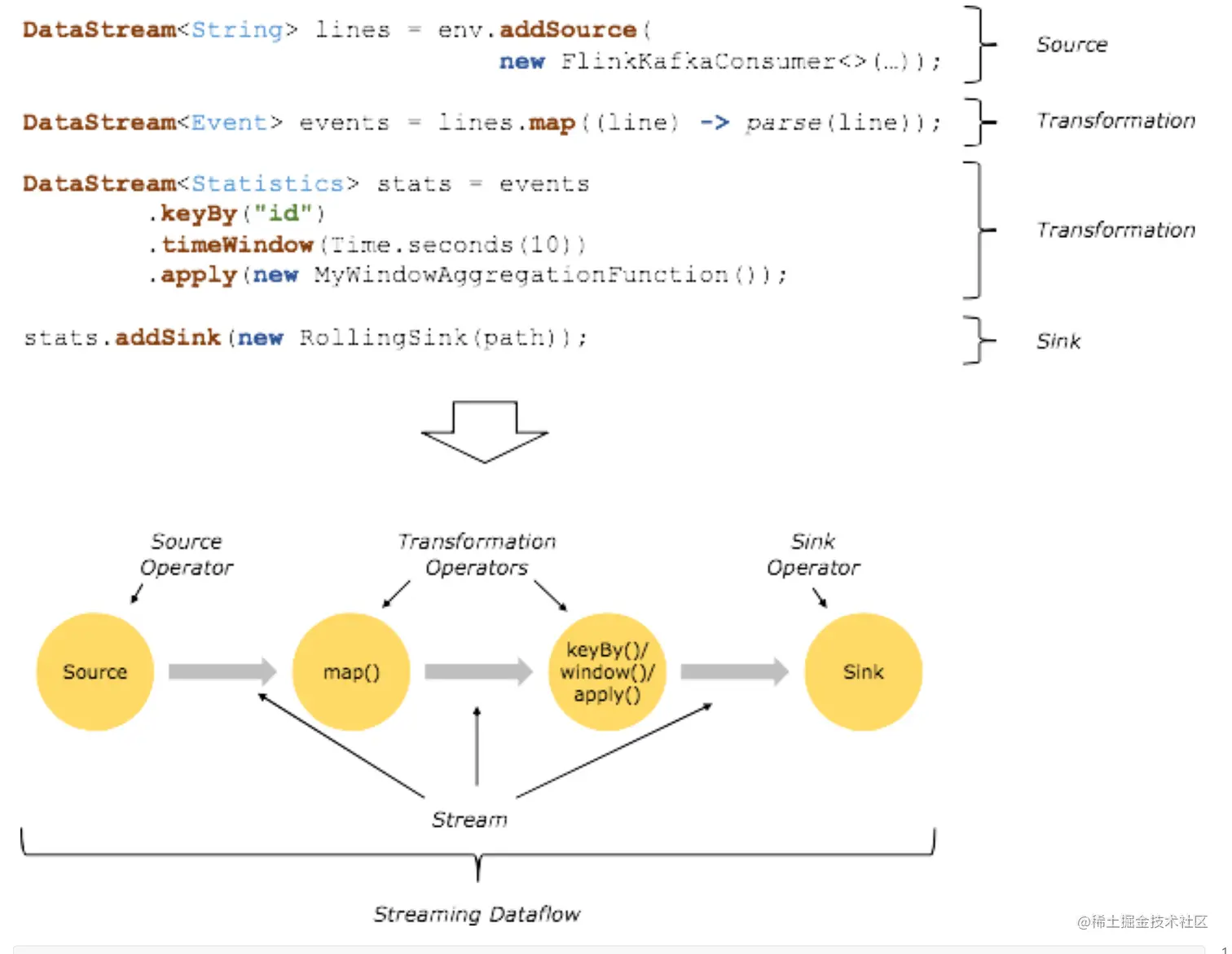

从Kafka中读取一个实时数据流，每10s统计一次单词出现次数


 env.addSource(
     new FlinkKafkaConsumer<>()
 );
  1. 创建连接并从Kafka消息队列中读取数据，可以指定Kafka地址、订阅（Topic）等信息FlinkKafkaConsumer (API) (apache.org)
  2. 读取到的数据基本上就是一个String（字符串）
  3. 随后进行map操作：对lin（每一行数据）进行parse处理，就是将包含空格的整个字符串拆开，拆成event格式
  4. 之后对event进行keyby操作：按照到此做分发，同样的单词的数据分发到一个地方
  5. 随后设计了一个10s的窗口
  6. 随后是指定一个聚合函数apply去执行什么计算（在WordCOunt中接收到了Key即统计频次，相同的key+1）
  7. 最后通过addSink去将计算结果保存下来

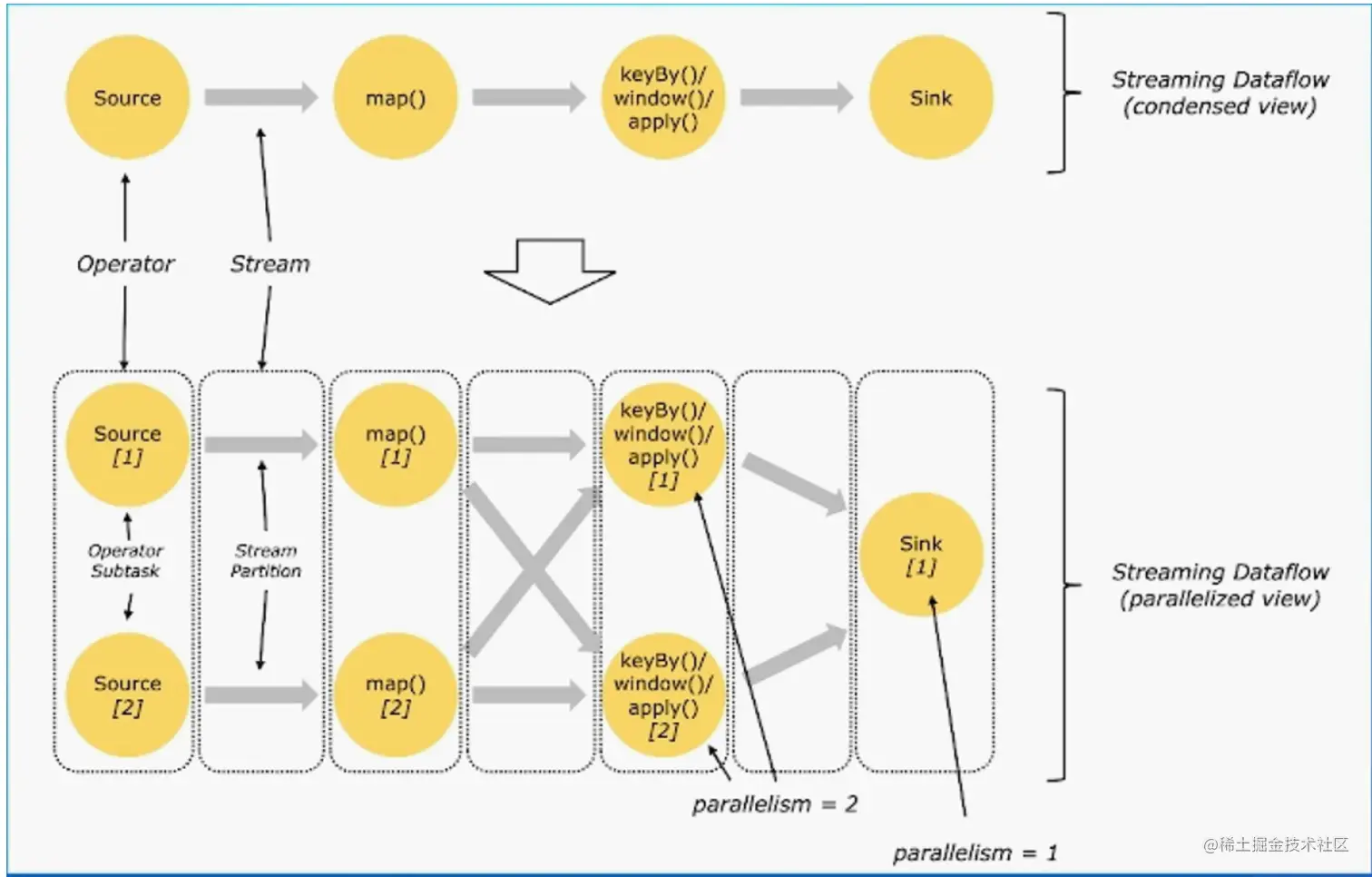

假设作业的sink算子的并发配置为1，其余算子并发为2 紧接着会将上面的Streaming DataFlow Graph转化Parallel Dataflow (内部叫Execution Graph) :

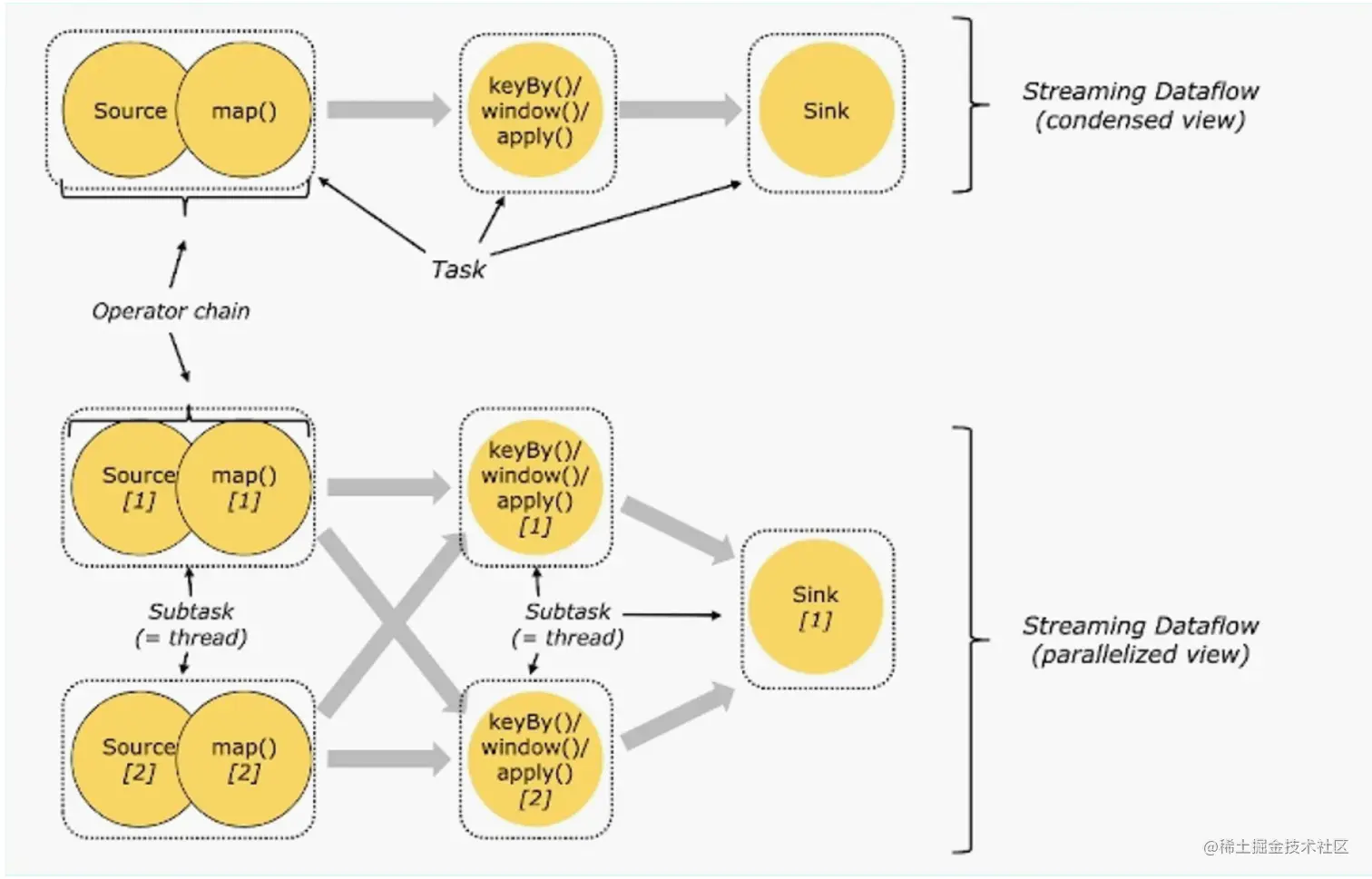

image.png 为了更高效地分布式执行，Flink 会尽可能地将不同的operator链接(chain)在一起形成Task。 这样每个Task可以在一个线程中执行，内部叫做OperatorChain，如”下图的source和map算子可以Chain在一起。


这里上游Source算子执行完毕后，会执行map去做paser操作，它不需要有hash、shuffle的过程，可以把数据chain在一起当成一个算子，让source[1]和map[1]在一个线程里执行（一条source读入之后，直接做map解析）避免了线程切换，序列化反序列化的一系列操作。

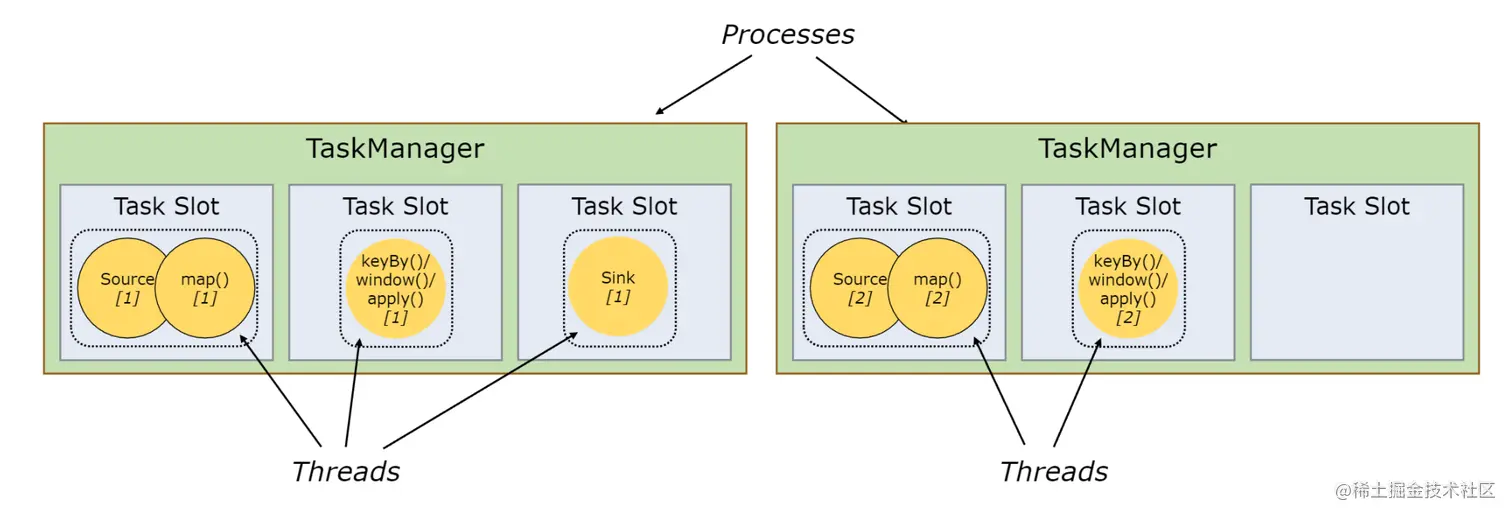

最后将上面的Task调度到具体的TaskManager中的slot中执行，一个Slot只能运行同-一个task的subTask


Flink的流批一体

为什么需要流批一体

  1. 在抖音中,实时统计一个短视频的播放量、点赞数也包括抖音直播间的实时观看人数等;（流）
  2. 在抖音中，按天统计创造者的一些数据信息，比如 昨天的播放量有多少、评论量多少、广告收入多少;（批）

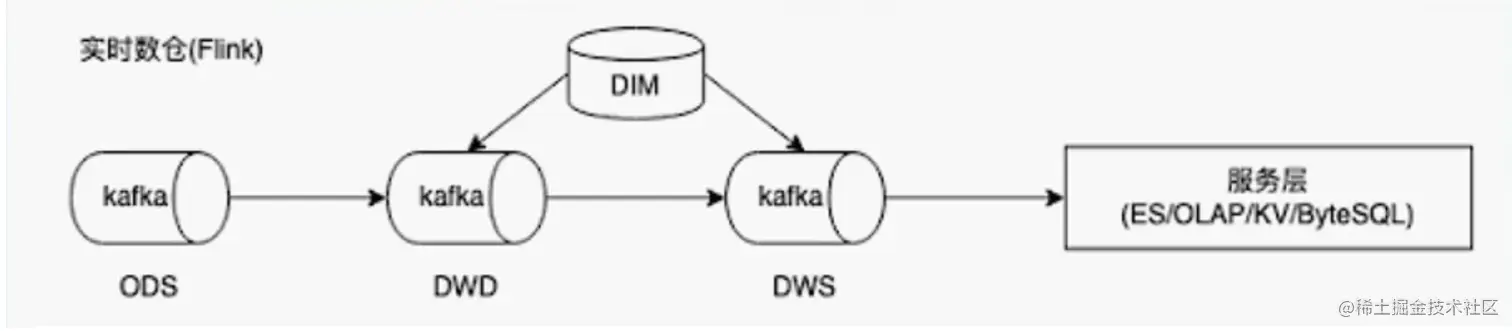

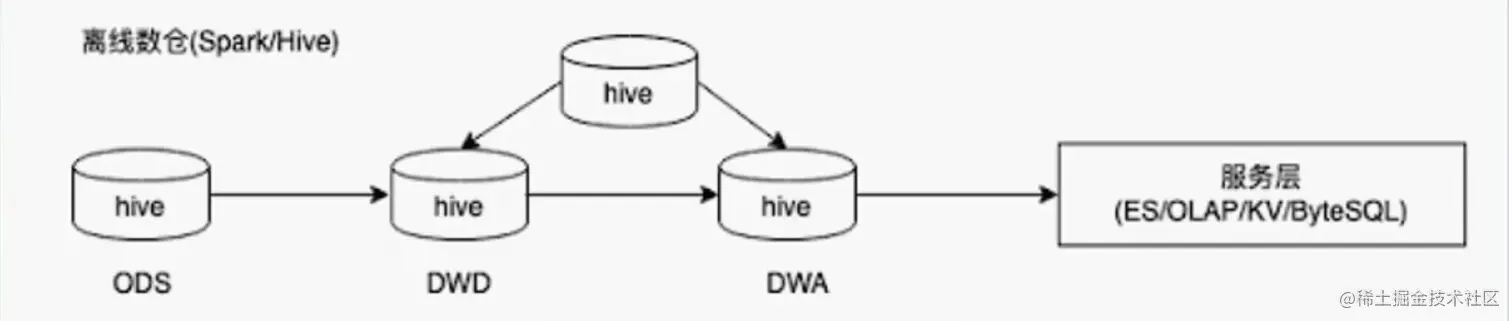

根据数据来源，流、批可以分别有两套系统


image.png 由此可以看出，以上架构有一些痛点

1.人力成本比较高:批、流两套系统，相同逻辑需要开发两遍; 2.数据链路冗余:本身计算内容是一致的，由于是两套链路，相同逻辑需要运行两遍,产生一 定的资源浪费; 3.数据口径不一致:两套系统、两套算子、两套UDF，通常会产生不同程度的误差,这些误差 会给业务方带来非常大的困扰。

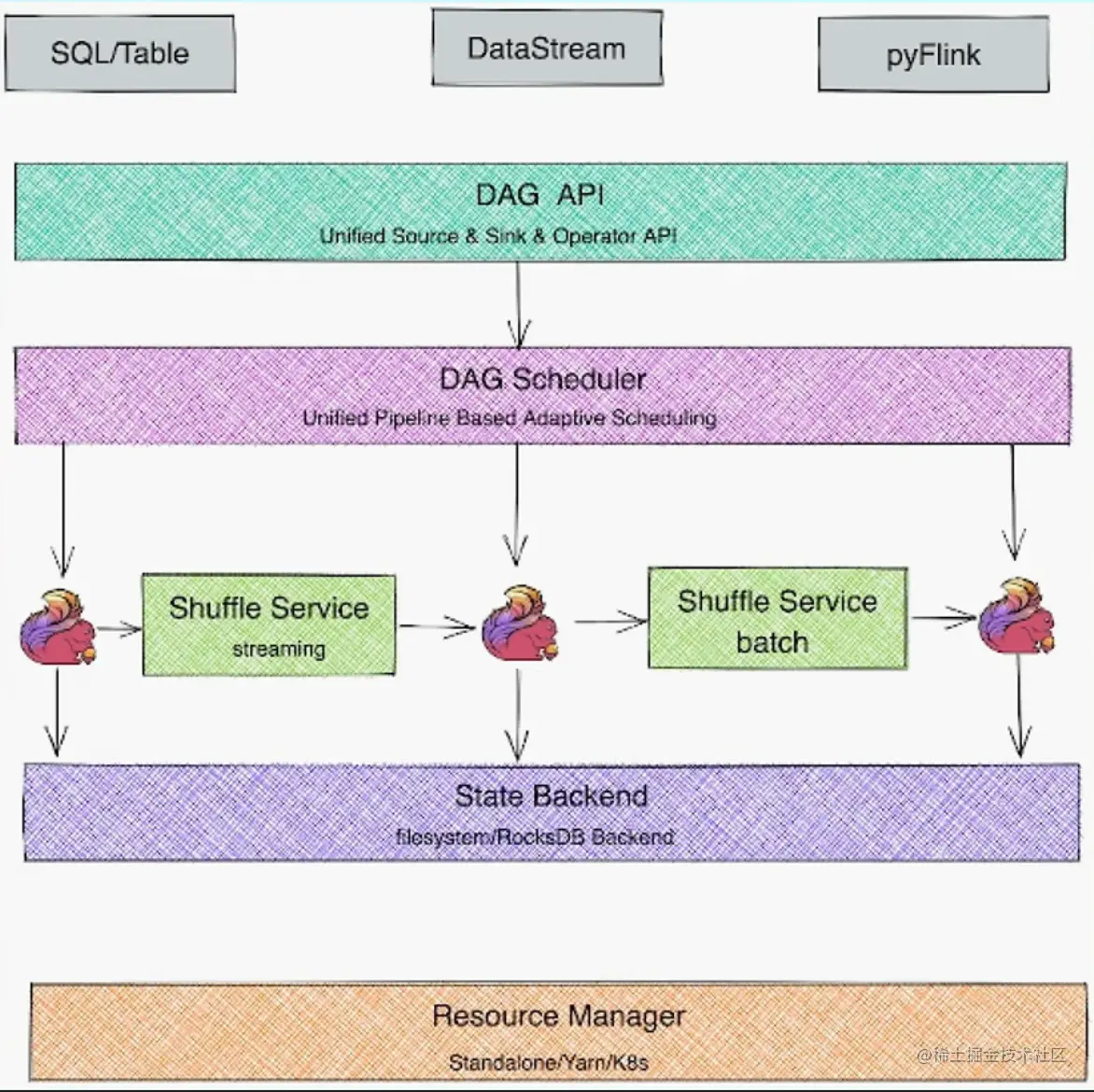

Flink如何做到流批一体

1.批式计算是流式计算的特例，Everything is Streams ,有界数据集(批式数据)也是一-种数据流、种特殊的数据流; 因此，理论上我们是可以用一套引|擎架构来解决上述两种场景,只不过需要对不同场景支持相应的扩展性、并允许做不同的优化策略。

站在Flink 的角度，Everything is Streams，无边界数据集是一种数据流,一个无边界的数据流可以按 时间切段成一个个有边界的数据集 ,所以有界数据集(批式数据)也是一种数据流。

因此，不管是有边界的数据集(批式数据)还是无边界数据集，Flink 都可以天然地支持,这是Flink 支持 流批一体的基础。并且Flink 在流批一体上，从上面的API到底层的处理机制都是统一的,是真正意义，上 的流批一体。

Apache Flink 主要从以下几个模块来做流批一体:

  1. SQL层;

  2. DataStream API层统一，批和流都可以使用DataStream API来开发;

  3. Scheduler 层架构统一- ，支持流批场景;

    主要负责将作业的DAG转化为分布式环境中可以执行的Task

    Flink支持以下两种调度模式

    模式特点场景
    EAGER申请一个作业所需要的全部资源,然后同时调度这个作业的全部Task ,所有的Task之间采取Pipeline的方式进行通信Stream作用场景
    LAZY先调度上游，等待上游产生数据或结束后再调度 下游,类似Spark的Stage执行模式。Batch作用场景

  4. Failover Recovery层架构统- - ，支持流批场景;

  5. Shuffle Service层架构统- ,流批场景选择不同的Shuffle Service ;

Flink架构优化

流/批/OLAP业务场景概述

在实际生产环境中，针对不同的应用场景我们对数据处理的要求是不同的 : 1.有些场景下,只需离线处理数据，对实时性要求不高，但要求系统吞吐率高，典型的应用是 搜索弓|擎构建索引; 2.有些场景下，需对数据进行实时分析，要求每条数据处理延迟尽可能低,典型的应用是广告 推荐、金融风控场景。

应用场景:

1.在抖音中，实时统计一个短视频的播放量、点赞数也包括抖音直播间的实时观看人数等; 2.在抖音中,按天统计创造者的一些数据信息，比如昨天的播放量有多少、评论量多少、广告收入多少 3.在抖音的一些推广活动中,运营同学需要对一-些实时产出的结果数据做一些实时多维分析 ，来帮助后 面活动的决策。

OLAP架构


  • Client :提交SQL Query ; Gateway
  • 接收Client提交的SQL Query，对SQL进行语法解析和查询优化，生成Flink作业执行计划，提交给 Session集群;
  • Session Cluster 执行作业调度及计算,并返回结果。

作业管理及部署模块:

  1. JobManager 处理和调度作业时,负责的功能比较多, 导致单作业处理时间长并占用了过多的内存;
  2. TaskManager部署计算任务时,任务初始化部分耗时严重，消耗大量CPU。

其他: 1.作业心跳与Failover机制,并不合适AP这种秒级或毫秒级计算场景; 2.AP目前使用Batch算子进行计算,这些算子初始化比较耗时;。

最终演进结果: image.png
