HDFS高可用性机制|青训营笔记

苦瓜不浮夸233
224 阅读5分钟

这是我参与「第四届青训营」笔记创作活动的第9天，学习内容为《HDFS高可用性机制》，内容包括 元数据高可用、数据存储高可用。

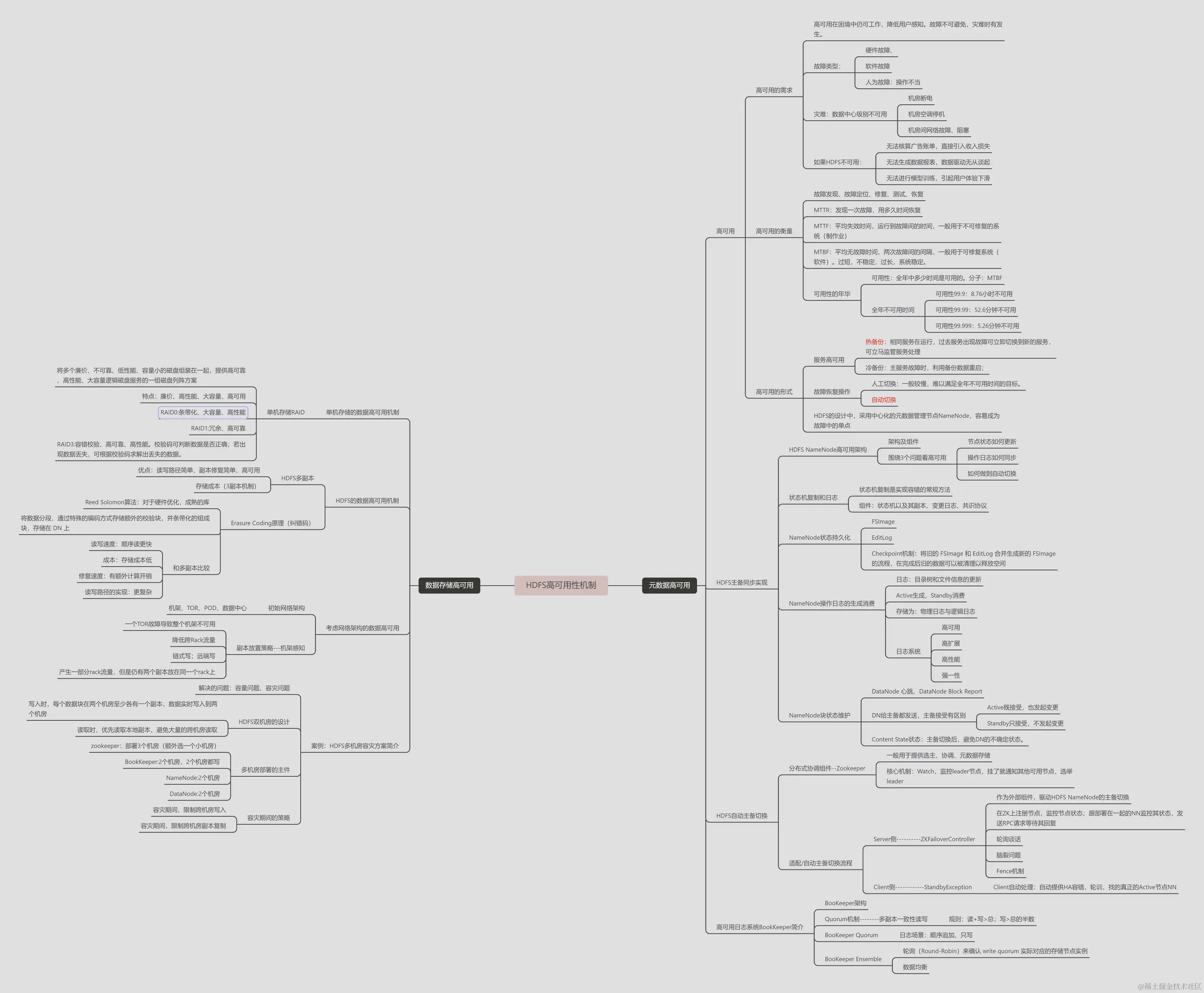

思维导图如下：


元数据高可用

高可用

高可用的需求

  1. 高可用在困境中仍可工作，降低用户感知。故障不可避免，灾难时有发生。
  2. 故障类型：硬件故障、软件故障、人为故障；
  3. 灾难（数据中心级别不可用）：机房断电、机房空调停机、机房间网络故障/阻塞；
  4. 如果HDFS不可用：
  1. 无法核算广告账单，直接引入收入损失
  2. 无法生成数据报表，数据驱动无从谈起
  3. 无法进行模型训练，引起用户体验下滑

高可用的衡量

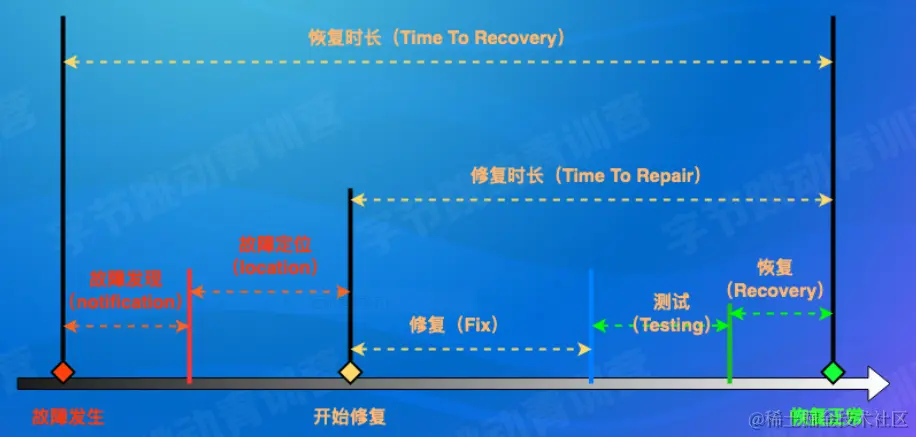

  1. 服务可用性指标
  1. MTTR：发现一次故障，用多久时间恢复;
  2. MTTF：平均失效时间，运行到故障间的时间，一般用于不可修复的系统（制作业）;
  3. MTBF：平均无故障时间，两次故障间的间隔，一般用于可修复系统（软件）。过短，不稳定，过长，系统稳定。
  1. 可用性的年化
  1. MTBF/(MTBF+MTTR)
  2. 可用性：全年中多少时间是可用的。分子：MTBF
  3. 全年不可用时间
  1. 可用性99.9：8.76小时不可用
  2. 可用性99.99：52.6分钟不可用
  3. 可用性99.999：5.26分钟不可用

高可用的形式

  1. 服务高可用：热备份、冷备份
  2. 故障恢复操作：人工切换、自动切换
  3. HDFS的设计中，采用中心化的元数据管理节点NameNode，容易成为故障中的单点

HDFS主备同步实现

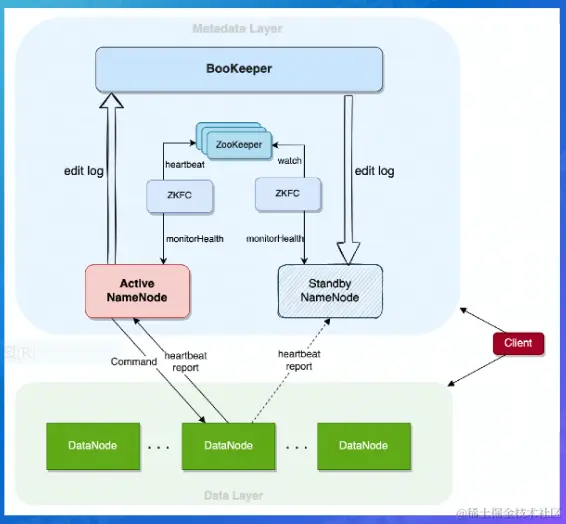

HDFS NameNode高可用架构

  1. 架构


  1. 围绕3个问题看高可用：
  1. 节点状态如何更新
  2. 操作日志如何同步
  3. 如何做到自动切换

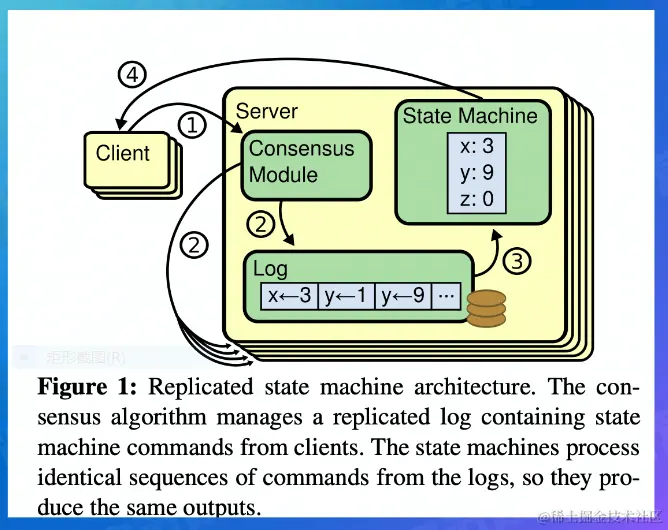

状态机复制和日志


  1. 状态机复制是实现容错的常规方法
  2. 组件：
  1. 状态机：一个状态机从初始状态开始，每一个输入都被传入转换函数和输出函数，以生成一个新的状态和输出。新输入被接收到前，状态保持不变，而输出同时被传输给恰当的接受者；
  2. 状态机复制：确定性的状态机具有「处理确定的输入后，状态唯一确定」的特性。状态机复制利用这个特性实现多个相同的状态机副本的同步更新；
  3. 变更日志：触发状态机更新的变更操作，具有全局确定的顺序；
  4. 共识协议：确保每个副本都能收到相同的日志的共识协议，常见的有 Paxos、Raft、ZAB。

NameNode状态持久化

  1. FSImage文件：较大的状态记录文件，GB级别，某一时刻NameNode全部需要持久化的数据的记录；
  2. EditLog文件：某段时间发生的变更日志的存储文件，KB-MB级别；
  3. Checkpoint机制：将旧的 FSImage 和 EditLog 合并生成新的 FSImage 的流程，在完成后旧的数据可以被清理以释放空间。

NameNode操作日志的生成消费


  1. 日志：目录树和文件信息的更新
  2. Active生成，Standby消费
  3. 存储为：物理日志与逻辑日志
  4. 日志系统
  1. 高可用
  2. 高扩展
  3. 高性能
  4. 强一致

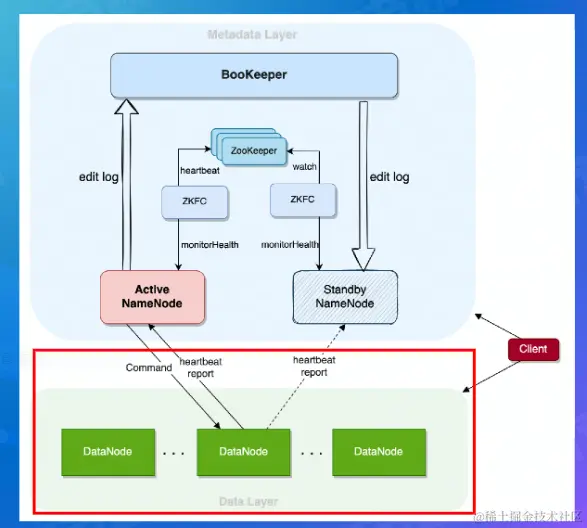

NameNode块状态维护


  1. DN给主备都发送，主备接受有区别：Active既接受，也发起变更；Standby只接受，不发起变更
  2. Content State状态：主备切换后，避免DN的不确定状态

HDFS自动主备切换

  1. 分布式协调组件--Zookeeper
  1. 一般用于提供选主、协调、元数据存储
  2. 核心机制：Watch，监控leader节点，挂了就通知其他可用节点，选举leader
  1. 适配/自动主备切换流程--server侧
  1. 作为外部组件，驱动HDFS NameNode的主备切换
  2. 在ZK上注册节点，监控节点状态；跟部署在一起的NN监控其状态，发送RPC请求等待其回复
  3. 轮询谈话
  4. 脑裂问题
  5. Fence机制
  1. 适配/自动主备切换流程--client侧
  1. Client自动处理：自动提供HA容错，轮训，找的真正的Active节点NN

高可用日志系统BookKeeper简介

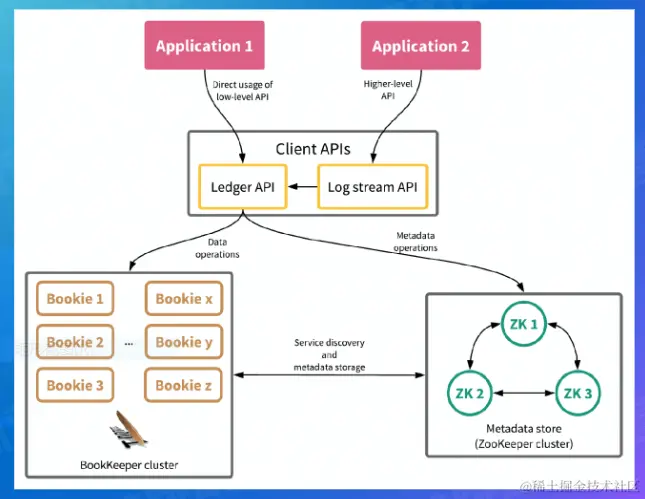

  1. BookKeeper架构


  1. Quorum机制--------多副本一致性读写：规则，读+写>总；写>总的半数
  2. BooKeeper Quorum：日志场景，顺序追加、只写

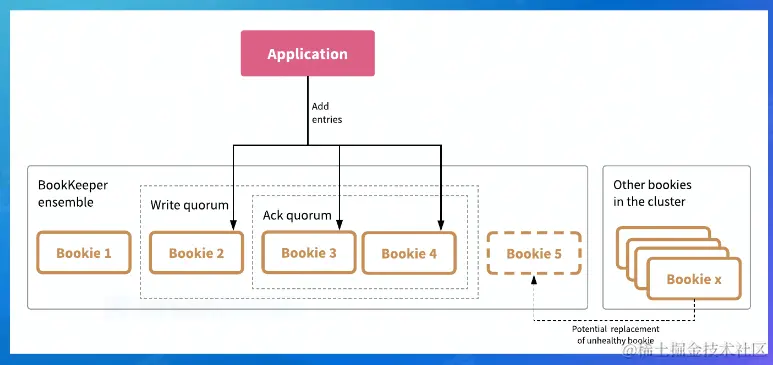

  1. BooKeeper Ensemble


  1. 轮询（Round-Robin）来确认 write quorum 实际对应的存储节点实例
  2. 数据均衡

数据存储高可用

单机存储的数据高可用机制

  1. 单机存储RAID
  2. 特点：廉价、高性能、大容量、高可用
  3. RAID方案：RAID0、RAID1、RAID3

HDFS的数据高可用机制

  1. HDFS多副本
  1. 优点：读写路径简单、副本修复简单、高可用
  2. 存储成本（3副本机制）
  1. HDFS Erasure Coding原理（纠错码）


  1. 将数据分段，通过特殊的编码方式存储额外的校验块，并条带化的组成块，存储在 DN 上
  2. 和多副本比较
  1. 读写速度：顺序读更快
  2. 成本：存储成本低
  3. 修复速度：有额外计算开销
  4. 读写路径的实现：更复杂

考虑网络架构的数据高可用

  1. 初始网络架构：机架、TOR、POD、数据中心
  2. 副本放置策略---机架感知
  1. 一个TOR故障导致整个机架不可用
  2. 降低跨Rack流量
  3. 链式写,远端写
  4. 产生一部分rack流量，但是仍有两个副本放在同一个rack上

案例：HDFS多机房容灾方案简介

  1. 解决的问题：容量问题、容灾问题
  2. HDFS双机房的设计
  1. 写入时，每个数据块在两个机房至少各有一个副本，数据实时写入到两个机房
  2. 读取时，优先读取本地副本，避免大量的跨机房读取
  1. 多机房部署的主件：zookeeper、BookKeeper、NameNode、DataNode
  2. 容灾期间的策略
  1. 容灾期间，限制跨机房写入
  2. 容灾期间，限制跨机房副本复制

总结：HDFS作为大数据离线分析场景的核心组件，其高可用确保了业务能稳定运行，HDFS上存储的数据随时可以访问。
