背景介绍
Compileflow是阿里团队开发的一个非常轻量、高性能、可集成、可扩展的流程引擎。
Compileflow Process引擎是淘宝工作流TBBPM引擎之一，是专注于纯内存执行，无状态的流程引擎，通过将流程文件转换生成java代码编译执行，简洁高效。
Compileflow能让开发人员通过流程编辑器设计自己的业务流程，将复杂的业务逻辑可视化，为业务设计人员与开发工程师架起了一座桥梁。
Compileflow很多地方用到了QlExpress，建议先学习下QlExpress，有篇介绍qlexpress使用的文档，www.jianshu.com/p/a3ff29cf5…
Compileflow-idea-designer是一款Idea插件。能够让你轻松完成compileflow引擎的流程的编码设计和属性编辑。
Compileflow引擎开源地址：github.com/alibaba/com…
IDEA插件最新安装包下载，下载地址: github.com/compileflow…
Web界面：github.com/compileflow…
基本插件和项目的搭建通过文章：CompileFlow 使用 - 简书 (jianshu.com)学习即可
一、创建一个bpm
1、创建文件

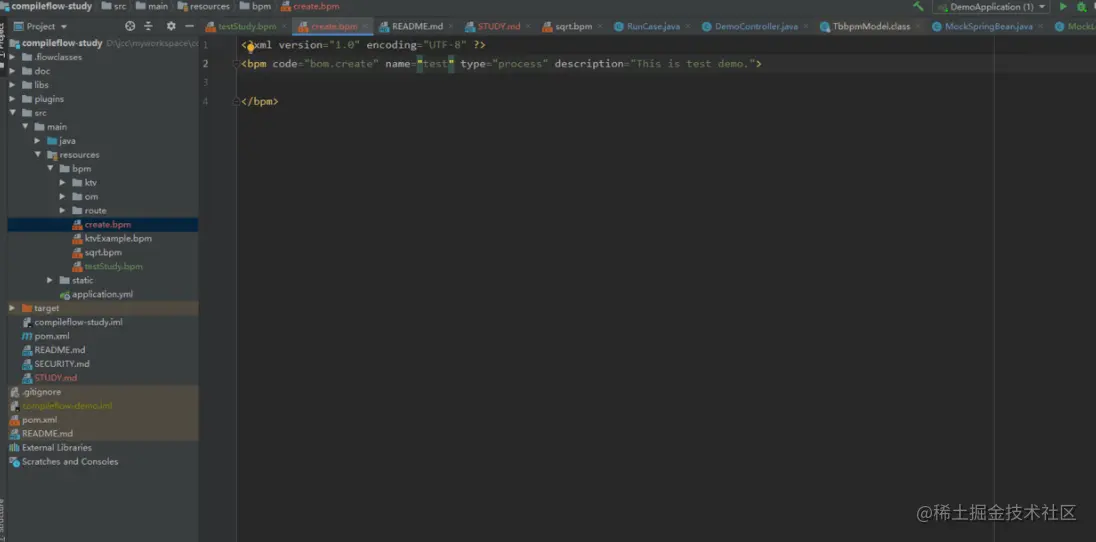

1.安装好插件后，可以通过点击项目右键看到create new BPM File进行bpm文件创建，下面看下创建的第一个文件，
<bpm code="bom.create" name="testCreate" type="process" description="This is test demo."> </bpm>
这里要注意一点，就是建议中code名称和文件名最好是一致否则会出现读取bpm失败的情况，
例如:文件名为test.bpm则code应为bpm.test
2、创建一个全局参数

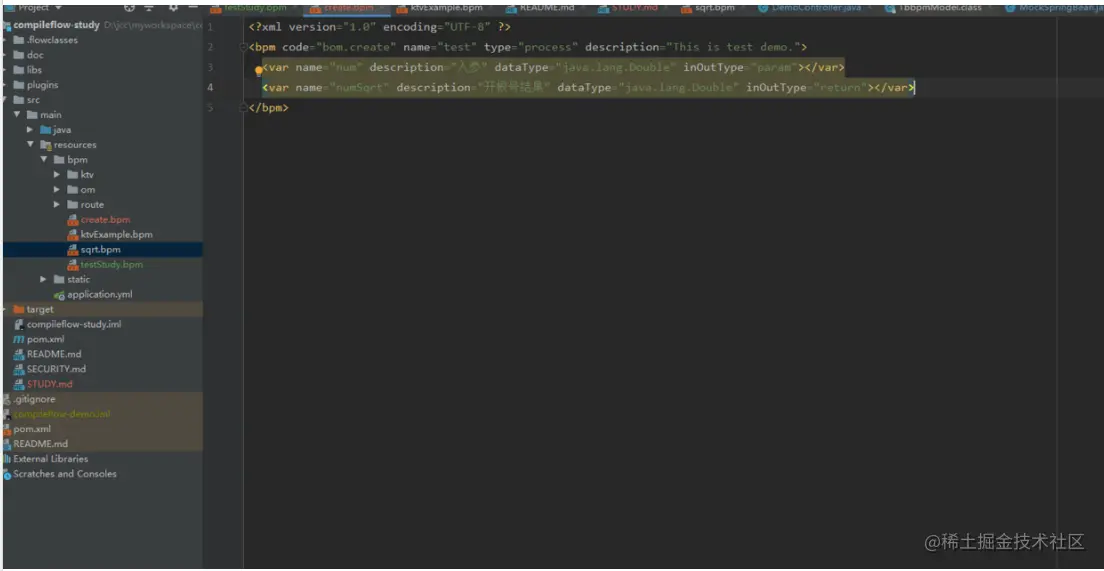

1.在开始流程之前需要创建几个流程参数
<bpm code="bom.create" name="testCreate" type="process" description="This is test demo.">
<var name="num" description="入参" dataType="java.lang.Double" inOutType="param"></var>
<var name="numSqrt" description="出参" dataType="java.lang.Double" inOutType="return"></var>
</bpm>
这里我要简单讲一下，
组件中,name就是参数名称,dataType是类型,最好使用基本类型的封装类型(int用Integer替换),另外inOutType就是整个参数的作用,分为几种：
inner为入参一般就是开始的时候使用的参数,param就是传递过程使用参数,return为返回参数
3、创建一个开始节点
任何流程都是从开始节点走起来的,首先要进行开始节点的编写,idea这里画图的形式会有bug,所以博主建议编写xml才是王道，
下面是编写start节点的演示图,
<bpm code="bom.create" name="testCreate" type="process" description="This is test demo.">
<var name="num" description="入参" dataType="java.lang.Double" inOutType="param"></var>
<var name="numSqrt" description="开根号结果" dataType="java.lang.Double" inOutType="return"></var>
<start id="1" name="开始" g="115,16,30,30"> <transition to="17" g=":-15,20"></transition> </start>
</bpm>
这里简单说明下里面变量参数
组件中,g为布局(距左,距上,高度,宽度),name为名称,id为步骤编号,
在start中存在组件，transition组件功能：下一步操作的指定，to为指定到某一个组件（步骤编号),g为布局
4、创建一个结束节点
任何流程都有开始和结束俩个重要的节点,进行结束的节点如下图,
到了结束节点证明整个流程已经结束了
<bpm code="bom.create" name="testCreate" type="process" description="This is test demo.">
<var name="num" description="入参" dataType="java.lang.Double" inOutType="param"></var>
<var name="numSqrt" description="开根号结果" dataType="java.lang.Double" inOutType="return"></var>
'<start id="1" name="开始" g="115,16,30,30"> <transition to="17" g=":-15,20"></transition> </start>
<end id="11" name="结束" g="115,411,30,30"></end>
</bpm>
为结束节点组件,id为步骤编号,name为名称,g为布局
5、基本流程节点
在流程引擎中的基本流程节点(自动节点)会经常编写,这里需要依赖全局参数,下游编号等,具体操作如下图,
<bpm code="bom.create" name="testCreate" type="process" description="This is test demo.">
<var name="num" description="入参" dataType="java.lang.Double" inOutType="param"></var>
<var name="numSqrt" description="开根号结果" dataType="java.lang.Double" inOutType="return"></var>
<start id="1" name="开始" g="115,16,30,30"> <transition to="17" g=":-15,20"></transition> </start>
<end id="11" name="结束" g="115,411,30,30"></end>
<autoTask id="17" name="计算" g="424,249,88,48">
<transition to="11" g=":-15,20"></transition>
</autoTask>
</bpm>
基本流程中是定义流程的组件(具体的三个id,name,g就不多介绍了).
另外是指下一步走哪(跳到哪一步),其中to就是下一步的步骤编号,
基本流程中可以设置要操作的方法和参数
<action type="java"> <actionHandle clazz="com.alibaba.compileflow.demo.mock.MockJavaClazz" method="sqrt">
<var name="input" dataType="java.lang.Double" contextVarName="num" inOutType="param"></var>
<var name="output" dataType="java.lang.Double" contextVarName="numSqrt" inOutType="return"></var>
</actionHandle>
</action>
</autoTask>
其中action 中的type是指映射的类型，一般为java直接映射比如映射到某个指定class,比如MockJavaClazz是自己定义的方法,method就是MockJavaClazz中的method对应的方法名,如果要映射spring的service或其他类请将type改为spring-bean,
<action type="spring-bean"> <actionHandle clazz="com.alibaba.compileflow.demo.mock.MockJavaClazz" method="sqrt">
<var name="input" dataType="java.lang.Double" contextVarName="num" inOutType="param"></var>
<var name="output" dataType="java.lang.Double" contextVarName="numSqrt" inOutType="return"></var>
</actionHandle>
</action>
另外俩个参数分别为input和output,返回类型也不同,contextVarName这个要注意一下,这个参数对应的一般就是全局参数(num,numSqrt),inOutType是指参数类型,param为传入方法时使用的参数,而return则是方法返回的参数
其他组件请看bpm基本组件讲解这一节
以上内容源于:blog.csdn.net/qq_32447301…
CompileFlow 使用 - 简书 (jianshu.com)
如果存在疑问,可以下方评论也可以加QQ 641200958一起讨论
