0x00 HDFS基本介绍

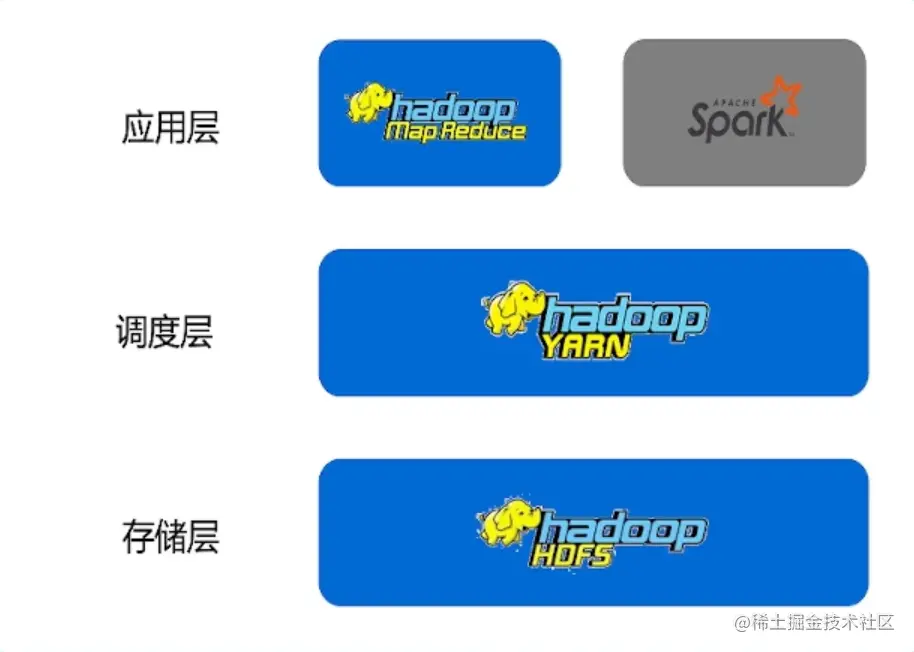

0.1 Hadoop体系

0.2 文件系统

• 单机文件系统：
  常见的如Windows NTFS，Linux的Ext4，虽然不同的操作系统和实现，但是本质都是一样的，解决相同的问题。

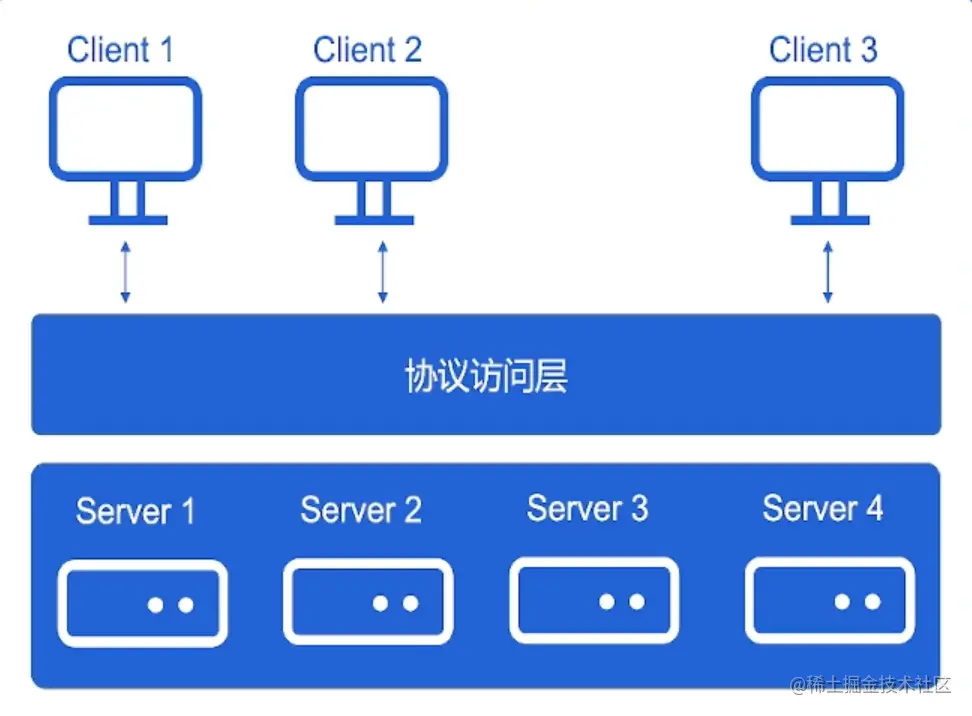

• 分布式文件系统：
  本质上扩展、延伸了单机文件系统，提供了大容量、高可靠、低成本等功能特性；实现上一般也更为复杂。

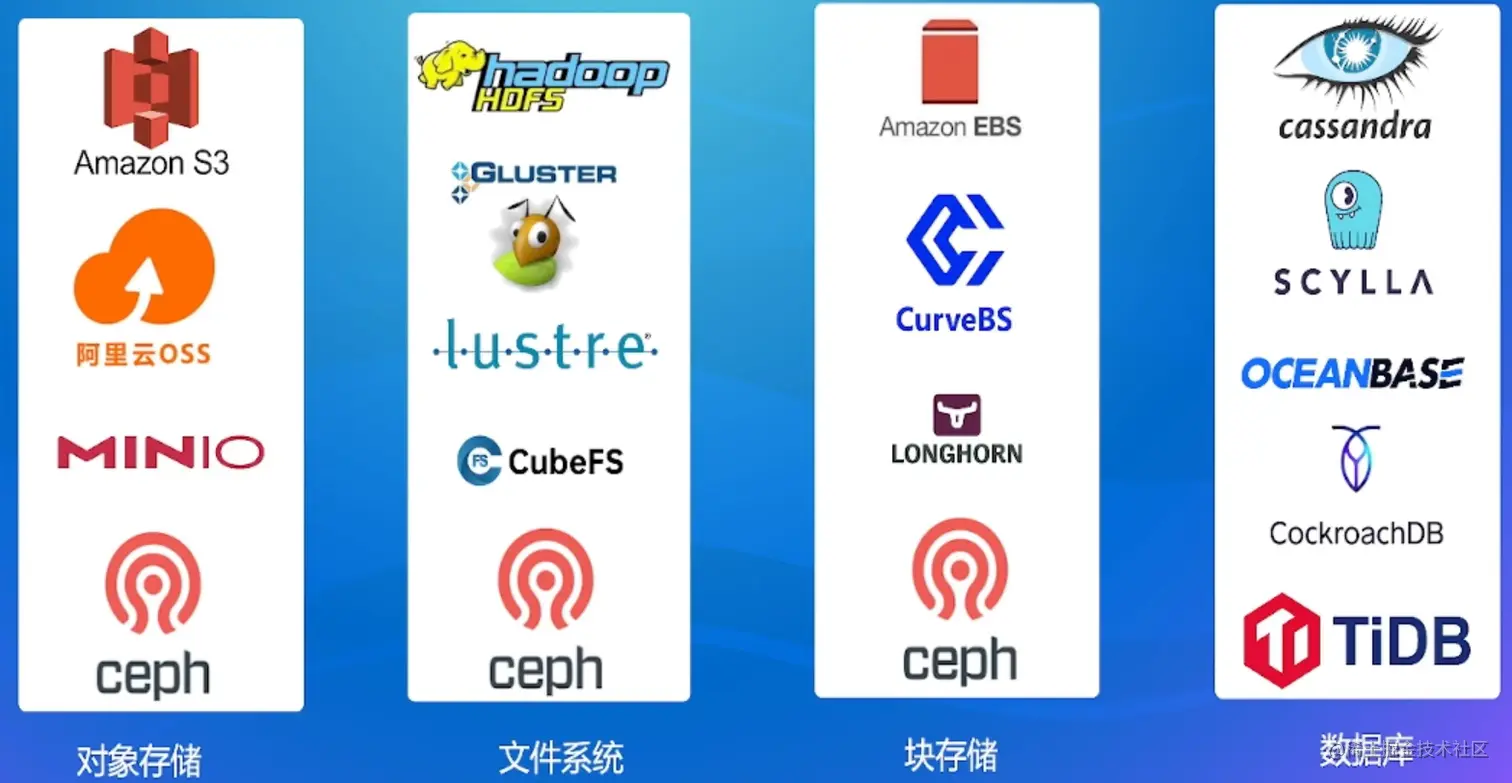

0.3 分布式存储系统

• 对象存储：例如AWS的S3，阿里云的OSS，开源的Minio。
• 块存储：例如AWS的EBS，开源社区也有Ceph等。
• 文件系统：HDFS、GlusterFS、CubeFS等
• 数据库：KV数据库比如Cassandra，关系型数据库如TiDB、OceanBase等

0.4 HDFS功能特性

1. 分布式
2. 容错
3. 高可用
4. 高吞吐
5. 可扩展
6. 廉价

0x01 HDFS架构原理

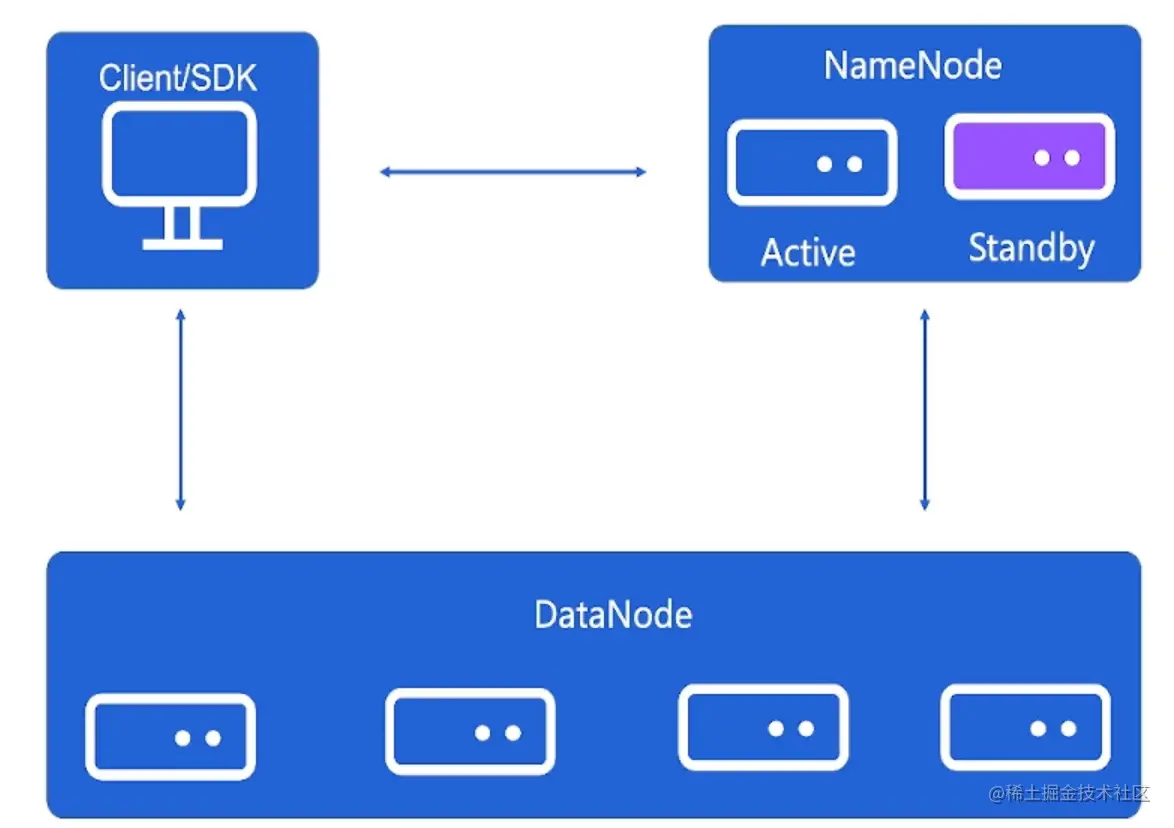

1.1 HDFS组件

1. Client/SDK：
   读写操作的发起点，HDFS很多读写逻辑都是在SDK中实现的。
2. NameNode：
   元数据节点，是HDFS的中枢节点，也是服务的入口。
3. DataNode：
   数据节点，存放实际用户数据。

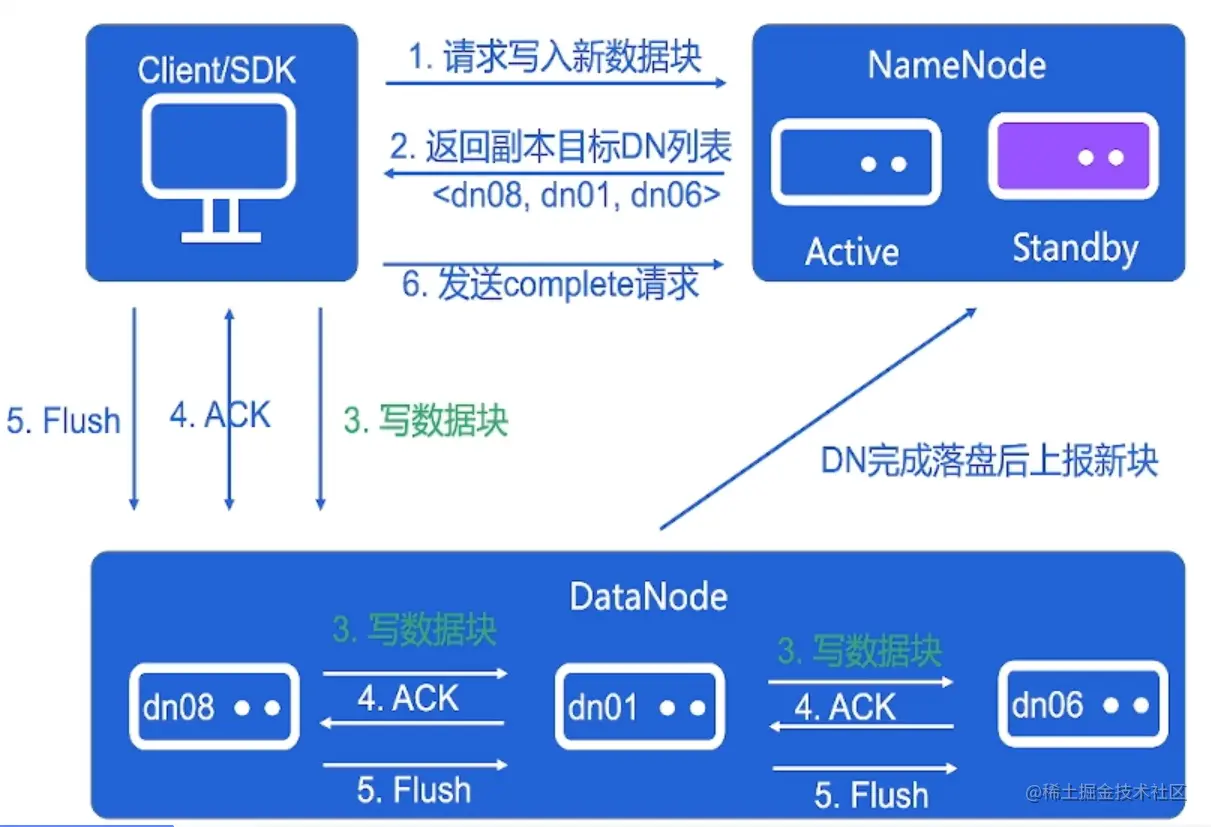

1.2 Client写流程

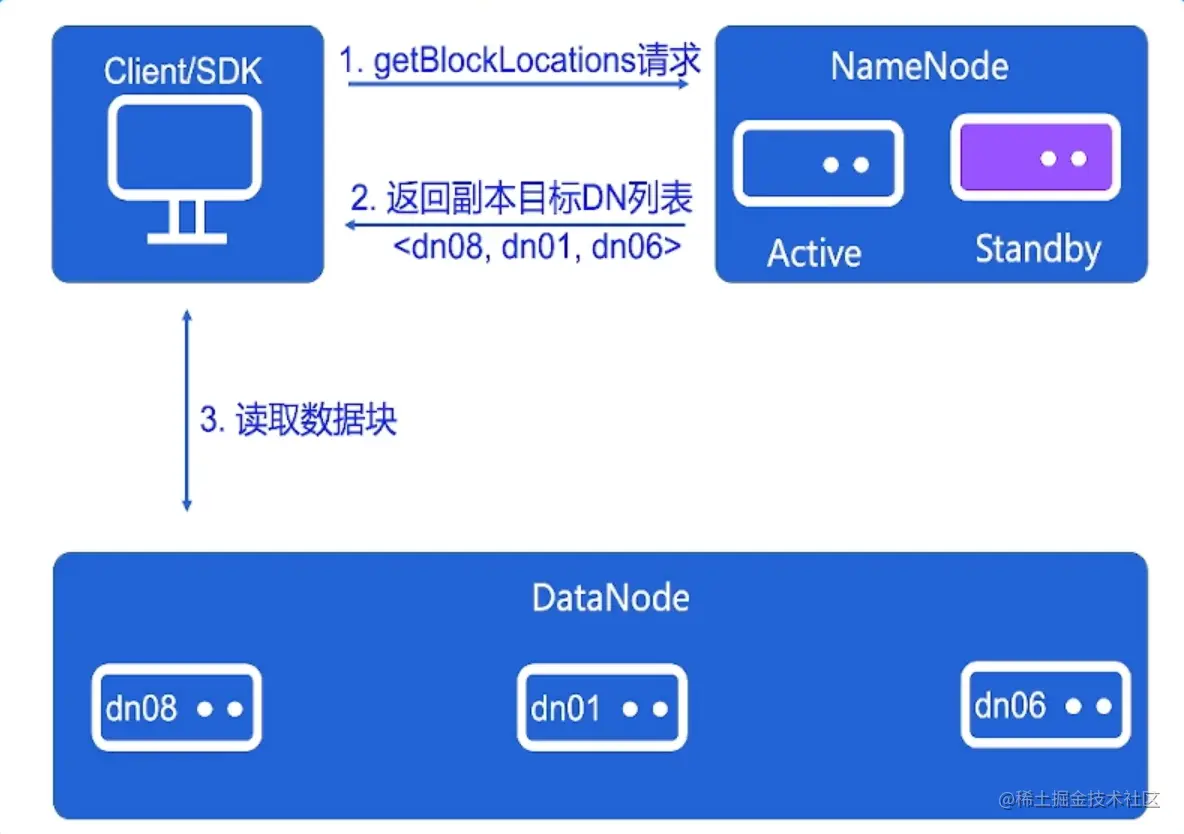

1.3 Client读流程

1.4 元数据节点NameNode

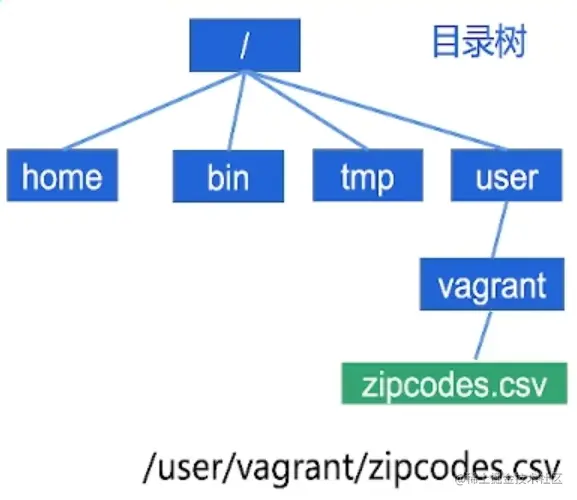

1. 维护目录树
   维护目录树的增删改查操作，保证所有修改都能持久化，以便机器掉电不会造成数据丢失或不一致
2. 维护文件和数据块的关系
   文件被切分成多个块，文件以数据块为单位进行多副本存放
3. 维护文件块存放节点信息
   通过接收DataNode的心跳汇报信息，维护集群节点的拓扑结构和每个文件块所有副本所在的DataNode类表
4. 分配新文件存放节点
   Client创健新的文件时候，需要有NameNode来确定分配目标DataNode

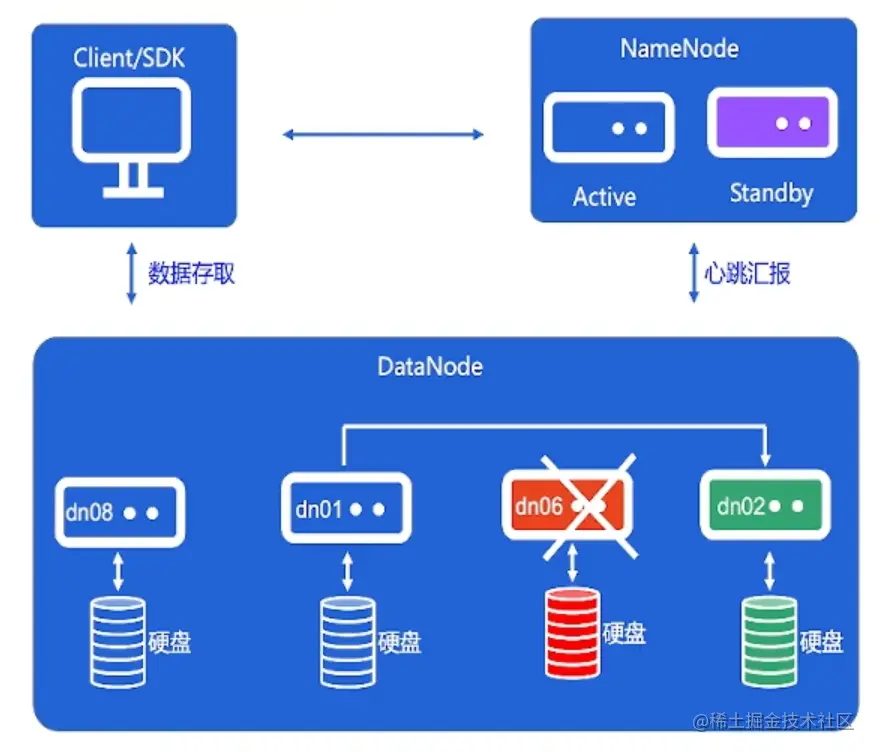

1.5 数据节点 DataNode

1. 数据块存取
   • DataNode需要高效实现对数据块在硬盘上的存取
2. 心跳汇报
   • 把存放在本机的数据块列表发送给NameNode,以便NameNode能维护数据块的位置信息，同时让NameNode确定该节点处于正常存活状态
3. 副本复制
   • 数据写入时Pipeline IO操作

0x02 HDFS关键设计

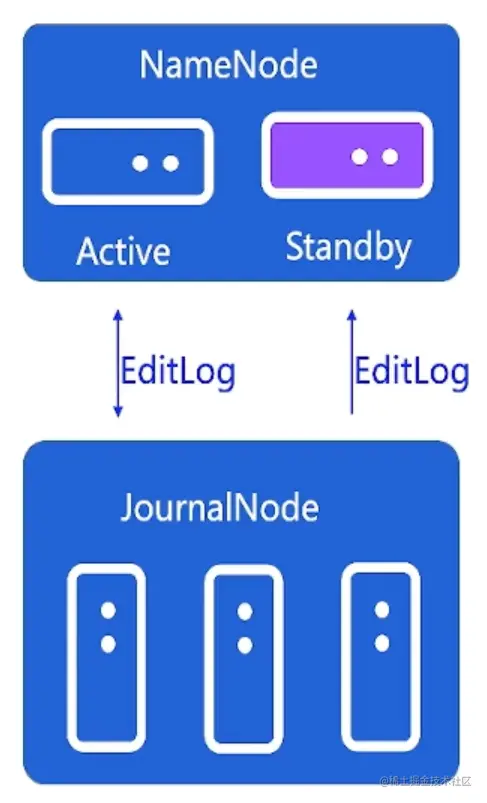

2.1 NameNode目录树

1. 仅在内存中修改：fsimage


2. 需要立即保存到硬盘：EditLog

2.2 NameNode数据放置

数据分散在各个节点上，如何定位:

1. 文件和数据块具备映射关系
   • 目录树保存每个文件的块id
   • NameNode维护了每个数据块所在的节点信息
   • NameNode根据DataNode汇报的信息动态维护位置信息
   • NameNode不会持久化数据块位置信息

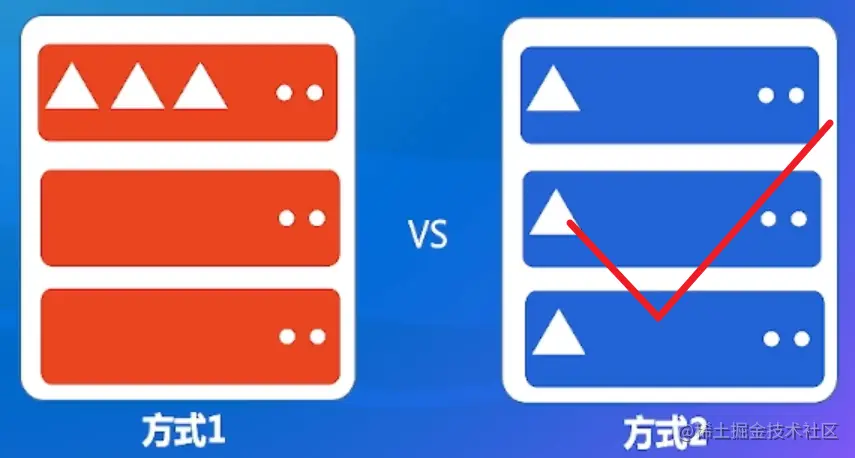

2. 数据块的放置分布策略

2.3 DataNode设计

1. 数据块的硬盘存放
   • 文件在NameNode已分割成block
   • DataNode以block为单位对数据进行存取
2. 启动扫盘
   • DataNode需要知道本机存放了哪些数据块
   • 启动时把本机硬盘上的数据块列表加载在内存中

2.4 Client读写链路的异常处理

1. Server端异常
   • 可能存在的问题：
     1. 创建连接时DataNode异常挂掉
     2. 数据传输时DataNode异常挂掉
     3. complete时DataNode异常挂掉
   • 解决方案： Pipeline Recovery

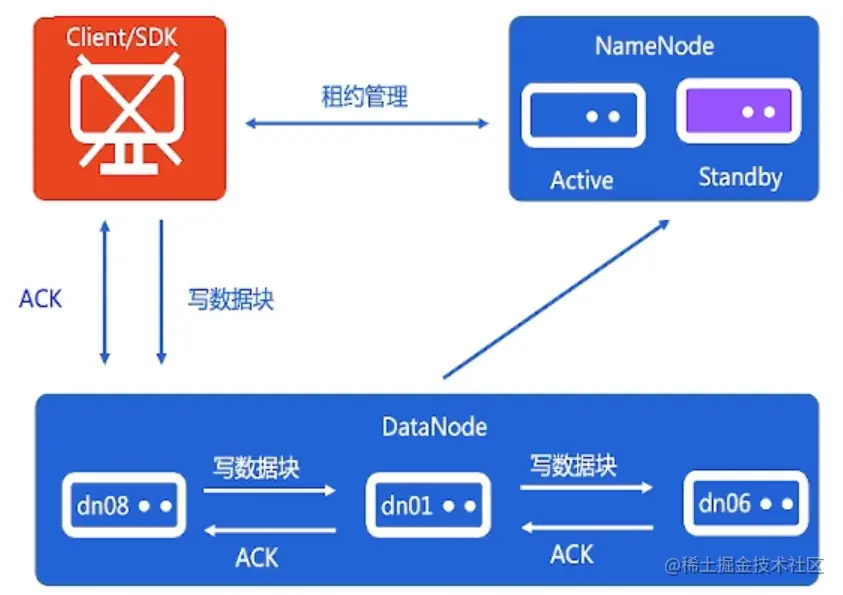

2. Client端异常
   • 可能存在的问题：
     1. 副本不一致
     2. 租约（Lease）无法释放
   • 解决方案： Lease Recovery

2.5 旁路系统

1. Balancer：均衡DataNode的容量

2. Mover：确保副本放置符合策略要求

2.6 控制面建设

HouseKeeping组件：比如Balancer，Mover等， 这些组件不运行不会马上影响读写操作，但是长时间会积累系统性问题，例如读写不均衡导致IO热点等，因此需要控制面建设：

• 可观测性设施：比如系统指标监控设施等，帮助快速发现定位问题。
• 运维体系建设：从最基本的命令行手工操作，脚本自动化再到完善的运维平台。

0x03 HDFS应用场景

3.1 大数据生态

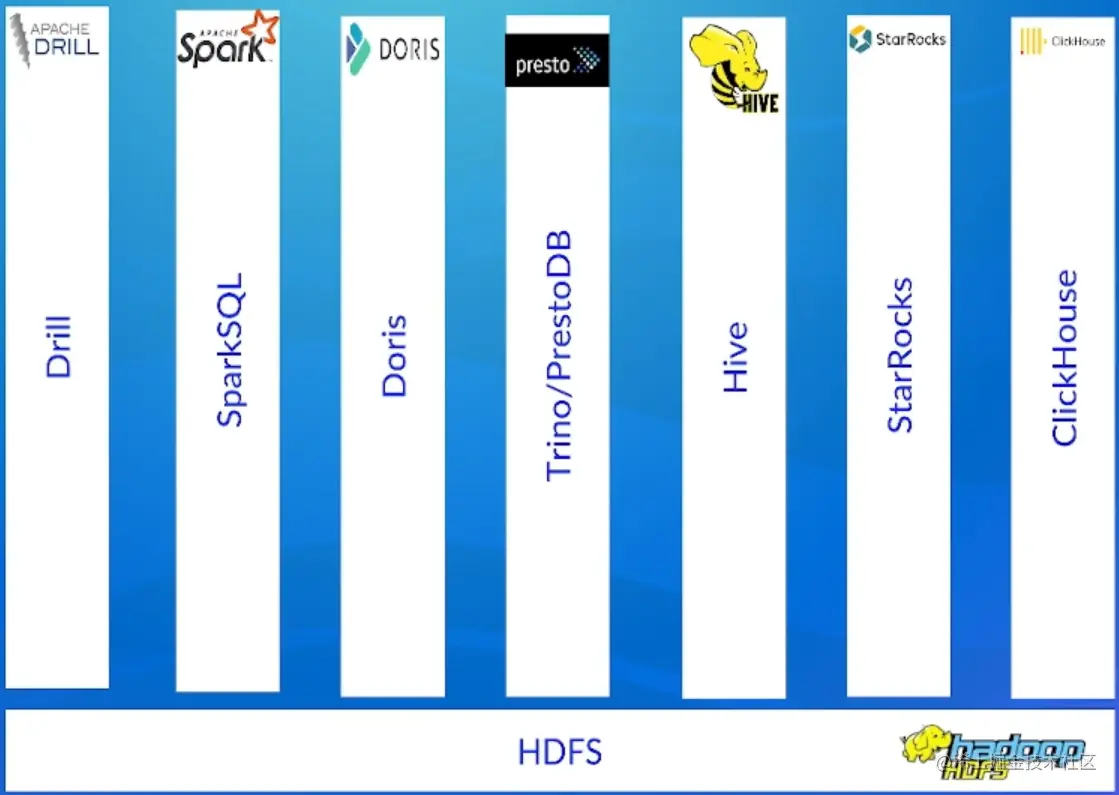

3.2 OLAP查询引擎
