点对点两个站点互联

站点到站点的VPN网络


实验需求：现在需要不同局域网之间的服务器能够进行通信，并且是通过安全的加密通道实现，并在Linux中启用路由功能，通过安全隧道进行包的转发，从而实现两个网络的连接。

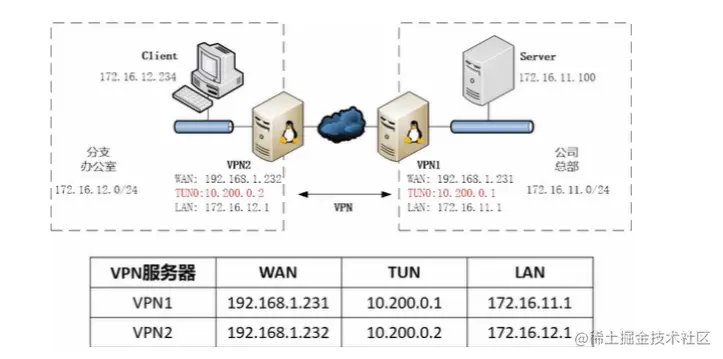

实验环境：两台Linux服务器，每一台Linux服务器上由两块网卡，其中一块网卡需要和互联网连接一起，这也就是WAN接口的作用。其次在每一台Linux服务器上启用路由功能来扮演路由器的功能。VPN的隧道IP就是10.200.0.0/24。内网IP就是172.16.11.0/24，172.16.12.0/24网端，LAN接口的IP是内网网关。最后就是每个网段都由一个客户端，最终实现不同网段之间的互通。

实验规划：

VPN服务器WANTUNLAN
VPN1192.168.9.13010.200.0.1192.168.16.1（充当网关）
VPN2192.168.9.13210.200.0.2192.168.17.1（充当网关）
client1（不可访问外网）无无192.168.16.10
client2（不可访问外网）无无192.168.17.10

前面的节点创建，IP配置不在演示，（但是要注意一点：网络模式是host only的不需要设置网关，这个也是我一直的误区。）这里开始从将VPN1开启路由记录：

1、开启节点路由功能：

#临时启用
echo 1 > /proc/sys/net/ipv4/ip_forward
​
#永久启动
vi /etc/sysctl.conf
net.ipv4.ip_forward = 1
​
sysctl -p
​
#检查是否启动
​

2、创建配置文件

dev tun
proto udp
local 192.168.9.130
lport 1194
remote 192.168.9.132
rport 1194
​
secret aa.key
ifconfig 10.200.0.1 10.200.0.2
​
user nobody
group nobody
​
persist-tun
persist-key
keepalive 10 60
ping-timer-rem
​
verb 3
daemon                                 #OpenVPN在所有初始化完成之后，会变成一个后台运行的守护进程
log-append /tmp/openvpn.log            #参数指定在记录在日志文件中的条目的来源

选项参数讲解：

  • local host：功能：设置用于绑定OpenVPN服务的本地机器的名字或IP地址，如果指定了，那么OpenVPN服务仅绑定到这个地址上。如果没有指定，那么OpenVPN服务将会监听所有网卡。
  • remote host：指定远程主机名称或IP地址，可指定多个--remote，实现冗余，如果使用DNS名字，可通过DNS的轮询功能，实现简单的负载均衡。
  • port：设定本地和远程的机器TCP/UDP端口号，注意这里设置时客户端、服务端全部设置了
  • lport：设定本地主机绑定的TCP/UDP端口，这个时更细致的端口设置，只设置本地主机的端口号
  • rport：只设定远程主机的TCP/UDP端口
  • persist-tun、persist-key：如果运行UP/DOWN脚本并通过SIGUSR1或者--ping-restart来重启OpenVPN时，不要关闭和重新打开TUN/TAP设备。persist-key和persist-tun相似，不重新读取key文件。

对端检测预处理：OpenVPN有两个通道：数据通道，控制通道，检测发生在控制通道中

  • ping n：如果n秒内没有发送数据包，那么就在控制通道上ping远程的机器。
  • ping-exit n：如果n秒之后没有从远程收到ping或者其它数据包，那么OpenVPN服务器将会退出。
  • ping-restart n：与ping-exit相似，只不过是通过发SIGUSR1信息来重启OpenVPN服务器。
  • ping-timer-rem：这个就是是否启用以上功能，前提是如果有远程地址，那么就运行ping-exit、ping-restart定时器。
  • keepalive n m：类似于ping的功能，会在连接上来回发送类似于ping的信号，以便于发现某一端断掉，n是时间间隔，每个多少秒ping一次，m表示ping之后多少秒没有收到回应，则表示对方已经断开。

日志选项:

  • log file：将输出日志信息写入到指定文件。
  • logappend file：将输出日志信息追加到指定文件，追加文件尾部。

3、VPN1运行配置：

[root@vpn1 ~]# openvpn --config new1.conf
​
#查看输出日志，会显示连接失败的食醋胡，这是因为我们起用了一段OpenVPN服务，另一端没有启用，把另一端启用后就行了。
Thu Jun 16 21:18:41 2022 read UDP [ECONNREFUSED|ECONNREFUSED]: Connection refused (code=111)
Thu Jun 16 21:18:45 2022 read UDP [ECONNREFUSED]: Connection refused (code=111)
Thu Jun 16 21:18:49 2022 read UDP [ECONNREFUSED]: Connection refused (code=111)

4、VPN2运行配置：

#开启路由转发
​
#只需要改变以下选项
local 192.168.9.132
remote 192.168.9.130
ifconfig 10.200.0.2 10.200.0.1

5、client配置

可以借助命令：route -n分析

这是个重点：现在我使用公司总部里面的PC（client2）去ping分支办公室里面的VPN服务器上面的TUN（10.200.0.1）

如果VPN2、client2的网卡配置信息没有错误那应该是clinet2可以ping通VPN2的TUN，WAN，LAN

但是你会发现client2无法ping通VPN1的TUN，这时为什么呢？ping不同肯定就是要么去的包不通，要么回来的包不通。

那现在分析下过程：首先client2发包：src-192.168.17.10，des-10.200.0.1，client2找到网关将包转发至VPN2，

VPN2发现des-10.200.0.1肯定需要多次封装，先经过TUN（虚拟网卡）隧道加密封装（src-10.200.0.2，des=10.200.0.1），在经过物理网卡封装（src-192.168.9.132，des-192.168.9.130），这样通过直连就将数据包转发至VPN1了，然后VPN1在进行层层解封装、层层封装，最终需要回应数据包（src-10.200.0.1，des-192.168.17.10）。

这时就出现问题了，会发现VPN1中根本找不到去往192.168.17.10的路由，因此问题就出现在这里。

解决办法：在VPN1中添加一条去往192.168.17.10的路由：

#这是原路由条目
[root@vpn1 ~]# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         192.168.9.2     0.0.0.0         UG    100    0        0 ens33
0.0.0.0         192.168.16.2    0.0.0.0         UG    101    0        0 ens37
10.200.0.2      0.0.0.0         255.255.255.255 UH    0      0        0 tun0
192.168.9.0     0.0.0.0         255.255.255.0   U     100    0        0 ens33
192.168.16.0    0.0.0.0         255.255.255.0   U     101    0        0 ens37
​
#新添加一条路由条目
[root@vpn1 ~]# route add -net 192.168.17.0/24 gw 10.200.0.2      #思考：为啥网关指定10.200.0.1，为什么不可以指定192.168.9.2？
​
192.168.17.0    10.200.0.1      255.255.255.0   UG    0      0        0 tun0

以上配置后，就可以client2就可以ping通VPN1的TUN了

那以此类推，想要client1ping通VPN2的TUN，也是在VPN2添加一条路由规则即可：

[root@vpn2 ~]# route add -net 192.168.16.0/24 gw 10.200.0.1

6、经过以上配置之后，client1（192.168.16.10）就可以和client2（192.168.17.10）互通了。

7、扩展：以上添加路由是我们自己手动添加的，那可不可以在启动OpenVPN时就自动添加路由规则呢？

是可以的。我们在配置文件中添写即可：

#不用指定下一跳地址，OpenVPN会自动指定
route 192.168.16.0 255.255.255.0
route 192.168.17.0 255.255.255.0
​
192.168.17.0    10.200.0.2      255.255.255.0   UG    0      0        0 tun0
192.168.16.0    10.200.0.1      255.255.255.0   UG    0      0        0 tun0

通过日志分析自动添加路由的过程：

/sbin/ip route add 192.168.17.0/24 via 10.200.0.2

6、选型：route network/IP [netmask] [gateway] [metric]

功能：在建立连接之后添加路由项，可以指定多个路由项

在TUN/TAP设备关闭之前，将会以逆序的方式自动删除这些添加的路由项

netmask默认值：255.255.255.255

gateway默认值：route-gateway的值或者是ifconfig的第二个参数，这也就是我们使用route选项时，不需要指定gw，就有默认的gw。

metric默认值：route-metric的值或0

network和gateway还支持以下关键字：

  • vpn_gateway：表示远程VPN节点地址
  • net_gateway：表示预先存在的默认网关地址
  • remote_host：如果OpenVPN是运行在客户端模式下，并且没有定义Server模式，表示remote地址

7、选项：route-delay [n] [w]（路由延迟）

功能：指定在建立完成之后，添加路由之前的延迟时间

[n]：如果是0，表示在完成连接之后立即添加路由，如果省略选项，那么在启用TUN/TAP设备--UP脚本被执行之后且在降级权限之前添加路由

[w]：在Windows上，通过在添加路由之前等待w秒，默认值w=30

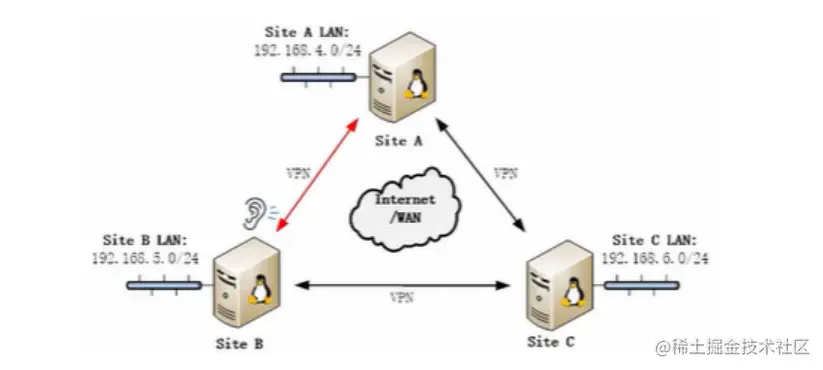

三个站点互联


注意点：

1、三个OpenVPN隧道是两两相连，那监听的端口就需要不一样，A---B:1194，A---C:1195
