ProcessEngine创建方式

前面使用的是getDefaultProcessEngine()方法来加载classpath下的 activiti.cfg.xml文件，有些情况下我们可能没有按照默认的方式来处理，那这时我们应该怎么办呢？

    /**
     * 自定义的方式来加载配置文件
     */
    @Test
    public void test02(){
        // 首先创建ProcessEngineConfiguration对象
        ProcessEngineConfiguration configuration =
                ProcessEngineConfiguration.createProcessEngineConfigurationFromResource("activiti.cfg.xml");
        // 通过ProcessEngineConfiguration对象来创建 ProcessEngine对象
        ProcessEngine processEngine = configuration.buildProcessEngine();
    }

Servcie服务接口

Service是工作流引擎提供用于进行工作流部署、执行、管理的服务接口，我们使用这些接口可以就是操作服务对应的数据表

Service创建方式

通过ProcessEngine创建Service

方式如下：

RuntimeService runtimeService = processEngine.getRuntimeService();
RepositoryService repositoryService = processEngine.getRepositoryService();
TaskService taskService = processEngine.getTaskService();

Service总览

service名称service作用
RepositoryServiceactiviti的资源管理类
RuntimeServiceactiviti的流程运行管理类
TaskServiceactiviti的任务管理类
HistoryServiceactiviti的历史管理类
ManagerServiceactiviti的引擎管理类

简单介绍：

RepositoryService

是activiti的资源管理类，提供了管理和控制流程发布包和流程定义的操作。使用工作流建模工具设计的业务流程图需要使用此service将流程定义文件的内容部署到计算机。

除了部署流程定义以外还可以：查询引擎中的发布包和流程定义。

暂停或激活发布包，对应全部和特定流程定义。 暂停意味着它们不能再执行任何操作了，激活是对应的反向操作。获得多种资源，像是包含在发布包里的文件， 或引擎自动生成的流程图。

获得流程定义的pojo版本， 可以用来通过java解析流程，而不必通过xml。

RuntimeService

Activiti的流程运行管理类。可以从这个服务类中获取很多关于流程执行相关的信息

TaskService

Activiti的任务管理类。可以从这个类中获取任务的信息。

HistoryService

Activiti的历史管理类，可以查询历史信息，执行流程时，引擎会保存很多数据（根据配置），比如流程实例启动时间，任务的参与者， 完成任务的时间，每个流程实例的执行路径，等等。 这个服务主要通过查询功能来获得这些数据。

ManagementService

Activiti的引擎管理类，提供了对 Activiti 流程引擎的管理和维护功能，这些功能不在工作流驱动的应用程序中使用，主要用于 Activiti 系统的日常维护。

1.5 流程绘制

1.5.1 绘制插件

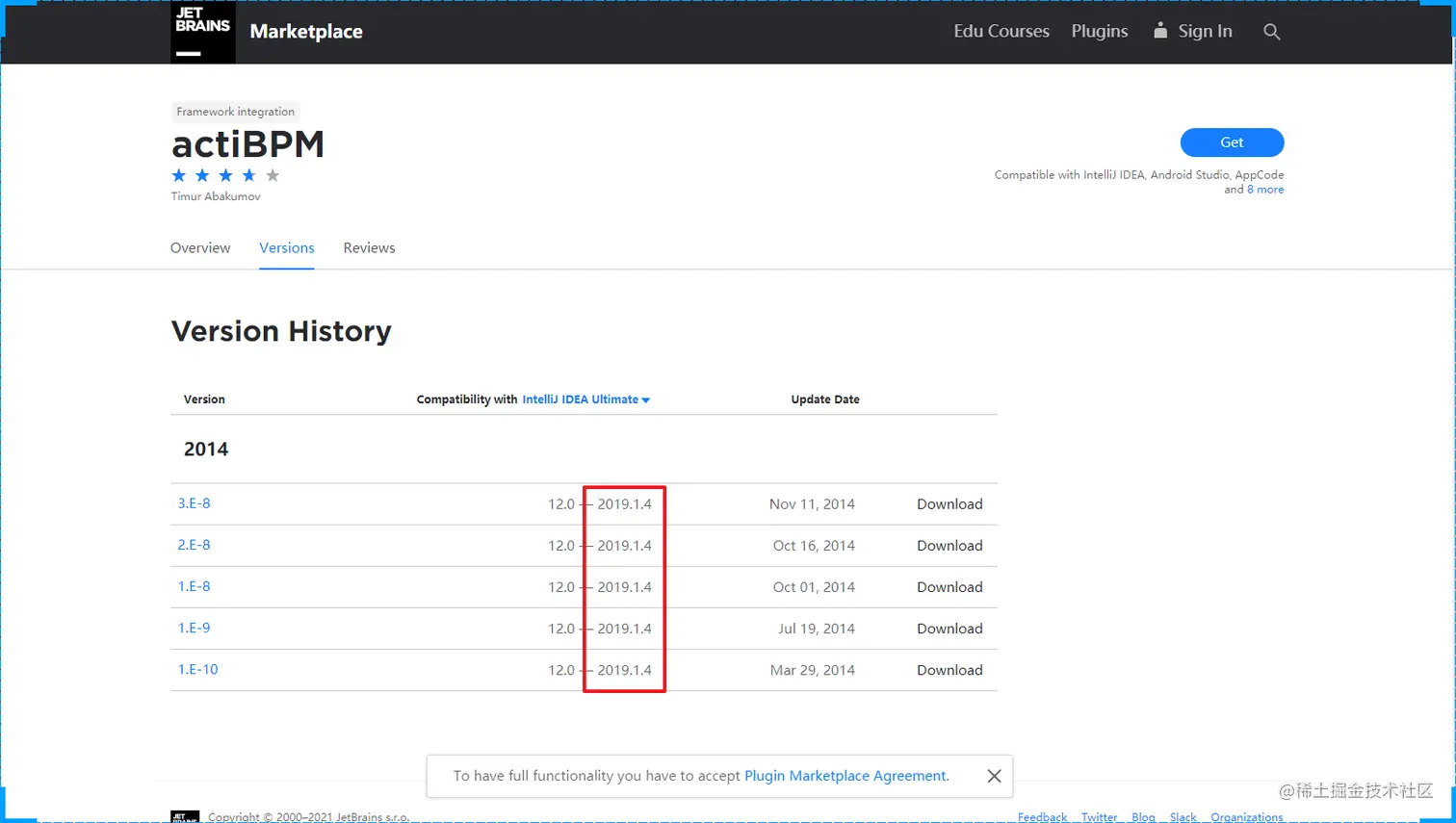

由于Idea 在2019年之后就没有再更新维护Activiti的设计工具了，那么在高版本的IDEA中我们就没法使用actiBPM插件来绘制了，这时可以选择降低版本来使用，或者使用我们给大家提供的Eclipse来实现流程的设计。


我们提供给大家的Eclipse是已经集成好了Activiti插件的。

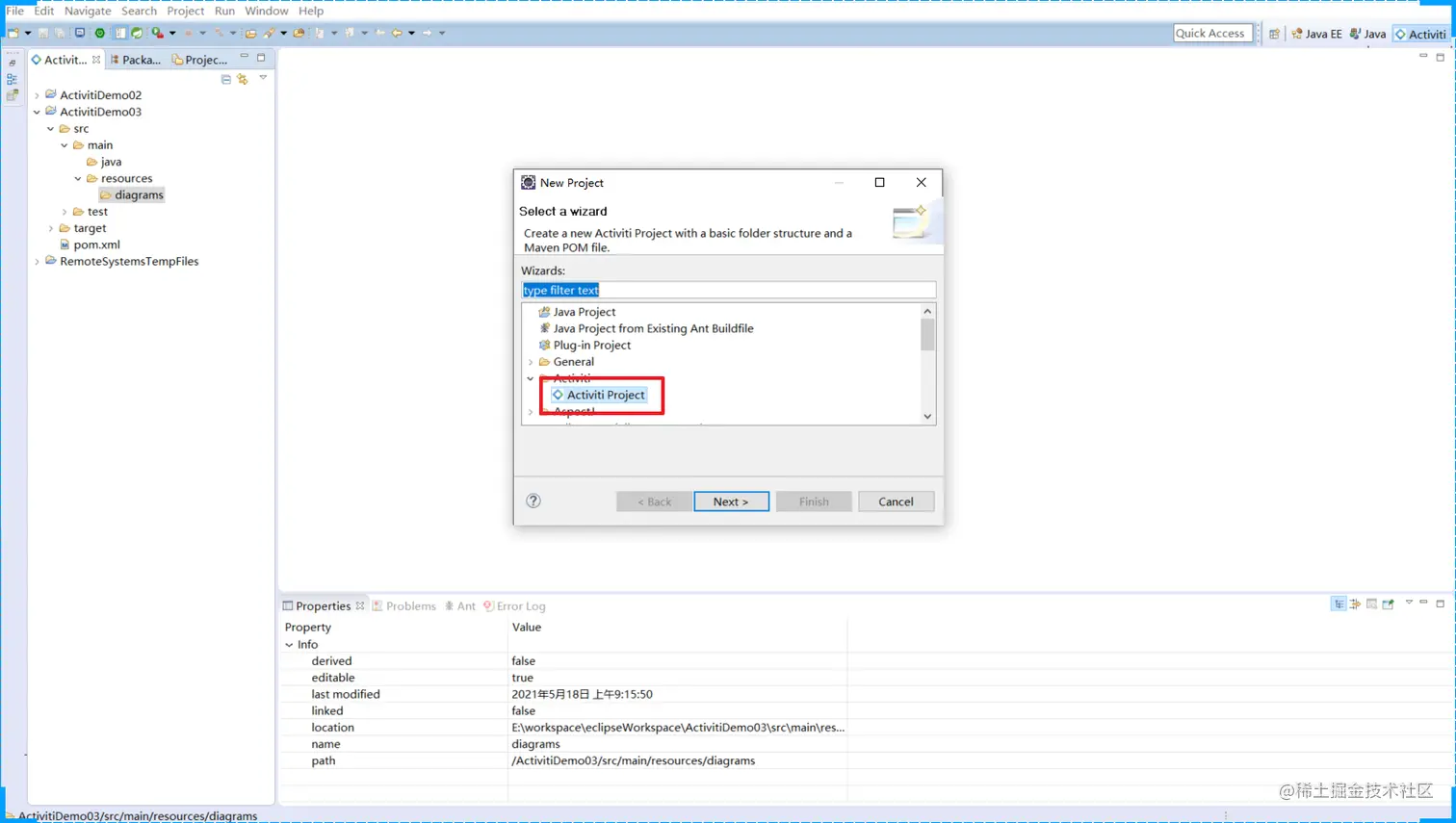

创建一个Activiti项目


1.5.2 绘制流程

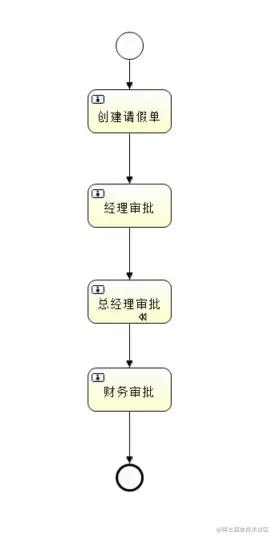

使用滑板来绘制流程，通过从右侧把图标拖拽到左侧的面板，最终的效果

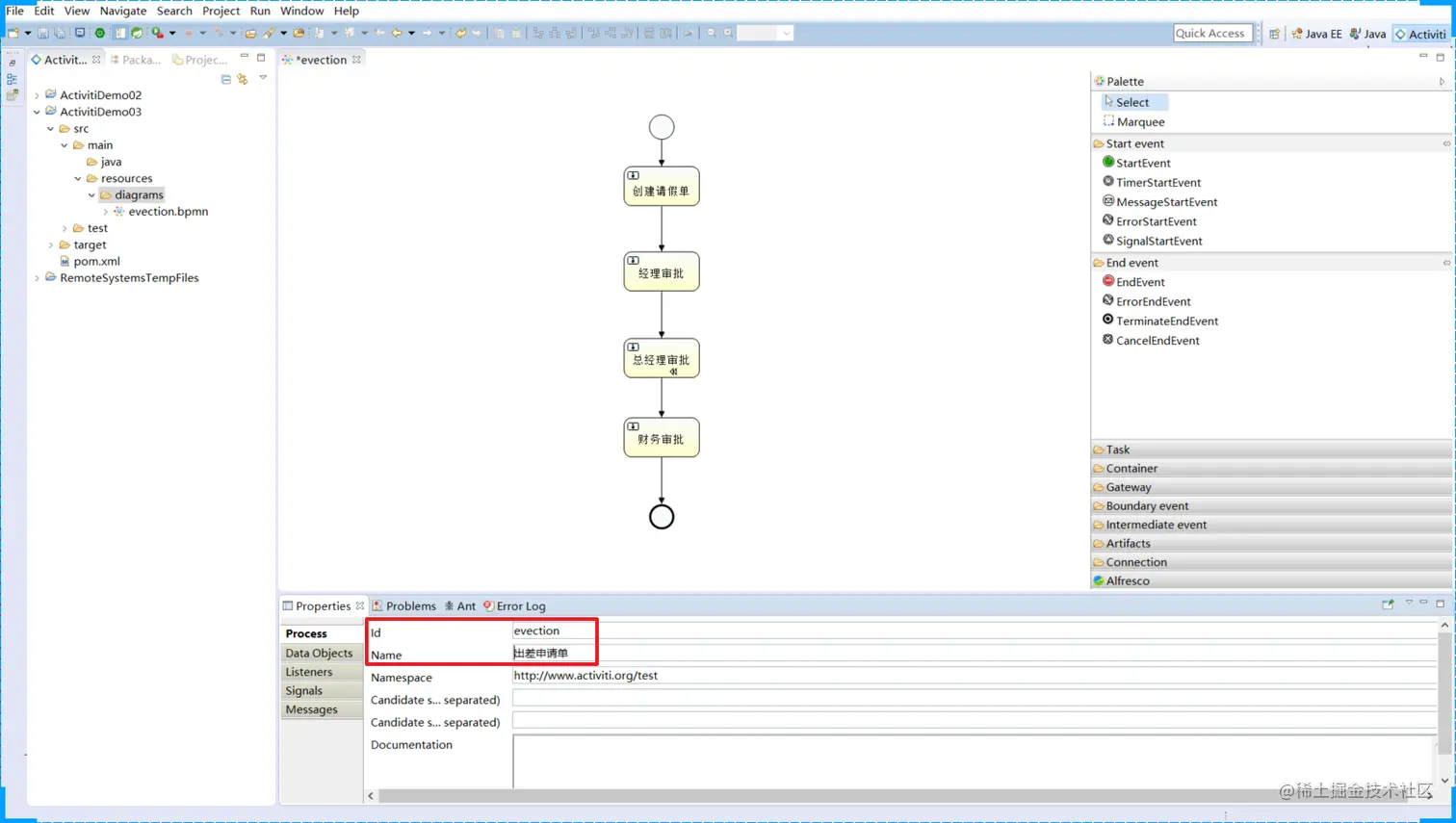

指定流程的主键

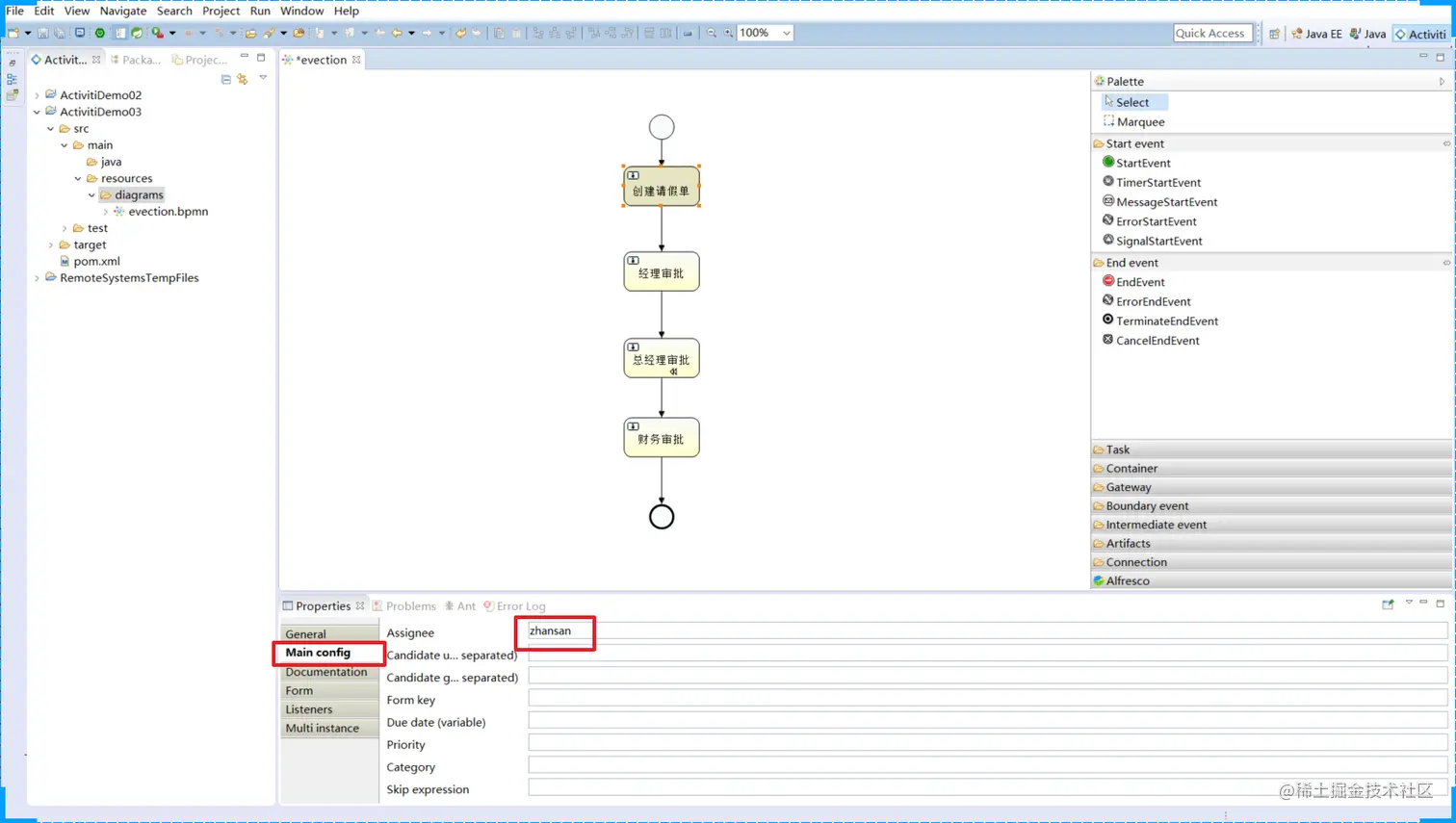

指定任务的负责人

在Properties视图中指定每个任务节点的负责人：


经理审批：lisi

总经理审批：wangwu

财务审批：xiaoming

当我们设置完成后保存文件，会同时生成png图片

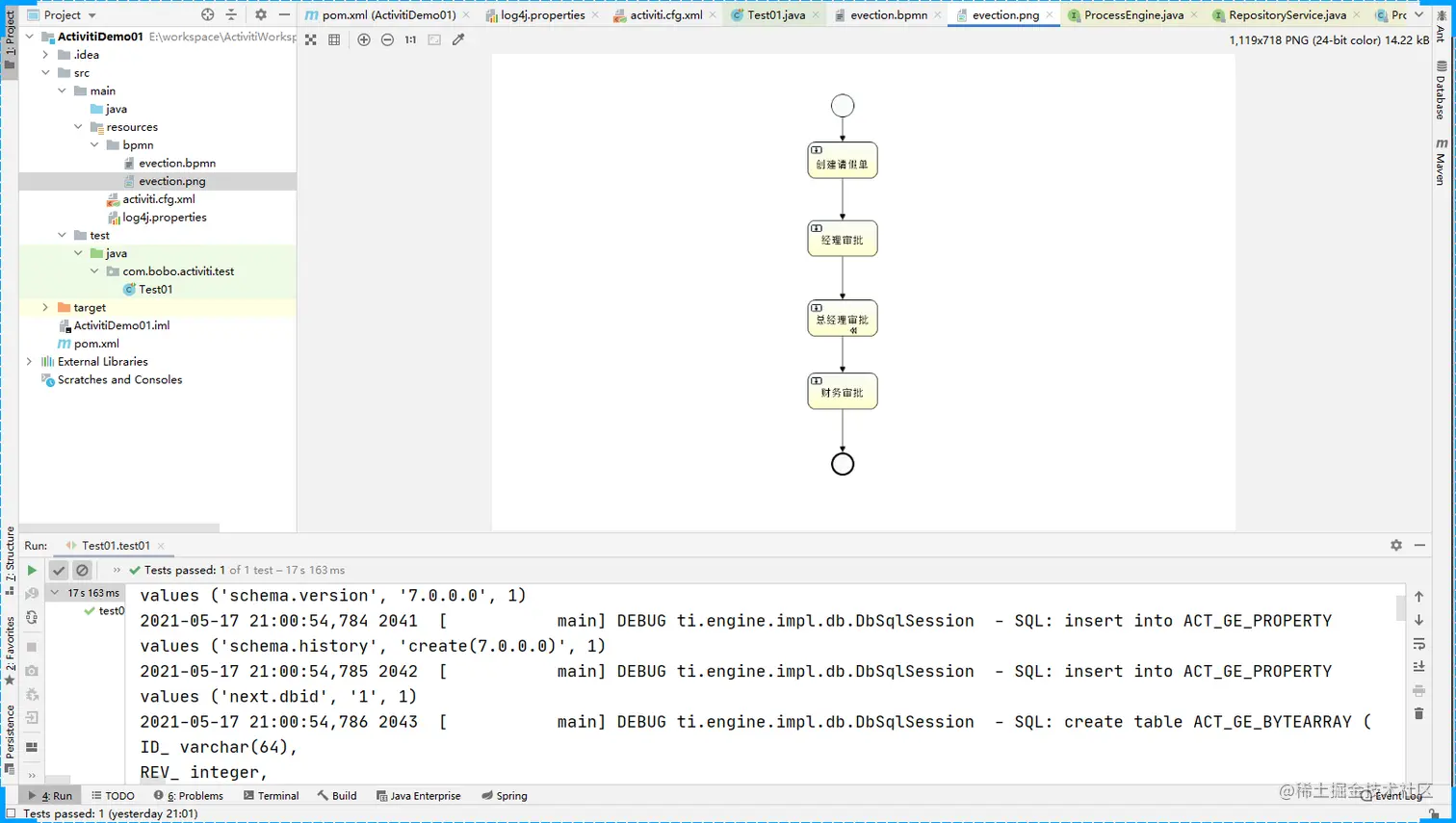

然后将这两个文件拷贝到IDEA项目中即可


1.5.3 图标介绍

流程符号

BPMN 2.0是业务流程建模符号2.0的缩写。

它由Business Process Management Initiative这个非营利协会创建并不断发展。作为一种标识，BPMN 2.0是使用一些符号来明确业务流程设计流程图的一整套符号规范，它能增进业务建模时的沟通效率。

目前BPMN2.0是最新的版本，它用于在BPM上下文中进行布局和可视化的沟通。

接下来我们先来了解在流程设计中常见的 符号。

BPMN2.0的基本符合主要包含：

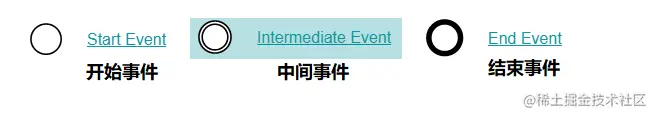

事件 Event


活动 Activity

活动是工作或任务的一个通用术语。一个活动可以是一个任务，还可以是一个当前流程的子处理流程； 其次，你还可以为活动指定不同的类型。常见活动如下：

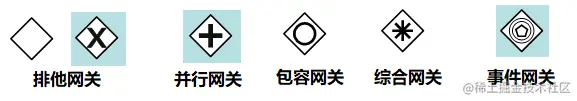

网关 GateWay

网关用来处理决策，有几种常用网关需要了解：


排他网关 (x)

——只有一条路径会被选择。流程执行到该网关时，按照输出流的顺序逐个计算，当条件的计算结果为true时，继续执行当前网关的输出流；

如果多条线路计算结果都是 true，则会执行第一个值为 true 的线路。如果所有网关计算结果没有true，则引擎会抛出异常。

排他网关需要和条件顺序流结合使用，default 属性指定默认顺序流，当所有的条件不满足时会执行默认顺序流。

并行网关 (+)

——所有路径会被同时选择

拆分 —— 并行执行所有输出顺序流，为每一条顺序流创建一个并行执行线路。

合并 —— 所有从并行网关拆分并执行完成的线路均在此等候，直到所有的线路都执行完成才继续向下执行。

包容网关 (+)

—— 可以同时执行多条线路，也可以在网关上设置条件

​ 拆分 —— 计算每条线路上的表达式，当表达式计算结果为true时，创建一个并行线路并继续执行

​ 合并 —— 所有从并行网关拆分并执行完成的线路均在此等候，直到所有的线路都执行完成才继续向下执行。

事件网关 (+)

—— 专门为中间捕获事件设置的，允许设置多个输出流指向多个不同的中间捕获事件。当流程执行到事件网关后，流程处于等待状态，需要等待抛出事件才能将等待状态转换为活动状态。

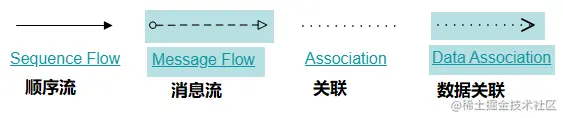

流向 Flow

流是连接两个流程节点的连线。常见的流向包含以下几种：


流程设计器使用

Palette（画板）

Connection—连接

Event---事件

Task---任务

Gateway---网关

Container—容器

Boundary event—边界事件

Intermediate event- -中间事件
