深入浅出 HBase 实战 | 青训营笔记

小阿磊
219 阅读6分钟

这是我参与「第四届青训营 」笔记创作活动的第11天。

    Hbase基于HDFS实现计算存储分离架构的分布式表格存储服务

这节课程主要分为四个方面：

  1. 介绍 HBase 的适用场景和数据模型，设计理念

  2. 分析 HBase 的整体架构和模块设计

  3. 针对大数据场景 HBase 的解决方案，介绍HBase针对海量数据场景所做的设计优化，包括水平扩展能力，负载均衡能力，故障修复机制

  4. 分享 HBase 大规模实战的最佳实践

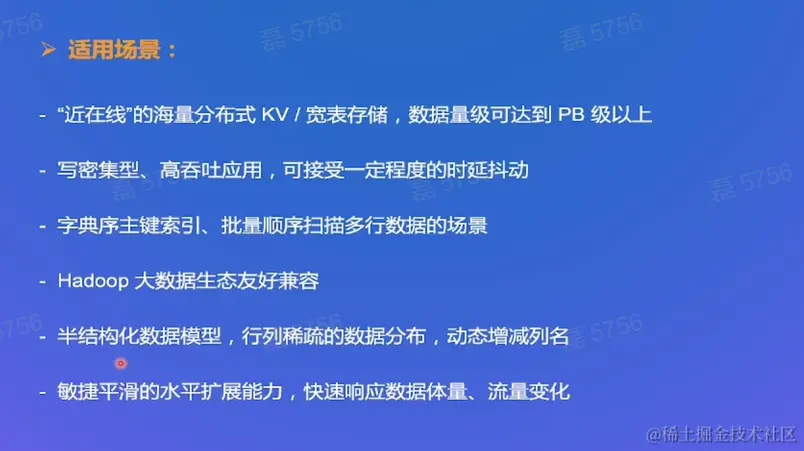

HBase适用场景

HBase是一个开源的NoSQL分布式数据库，是Apache软件基金会顶级项目之一，参考GoogleBgiTable的设计，对稀疏表提供更高的存储空间使用率和读写效率

HBase 是存储计算分离架构， 以 HDFS 作为分布式存储底座。数据实际存储在 HDFS。 计算层提供灵活快速的水平扩展，负载均衡和故障修复机制。

HBase和关系型数据库的区别

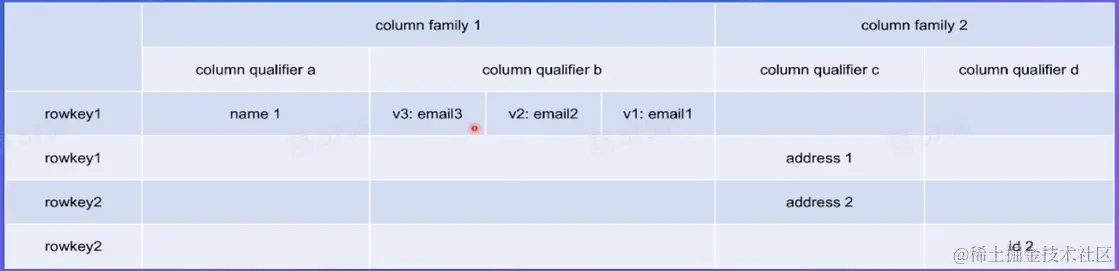

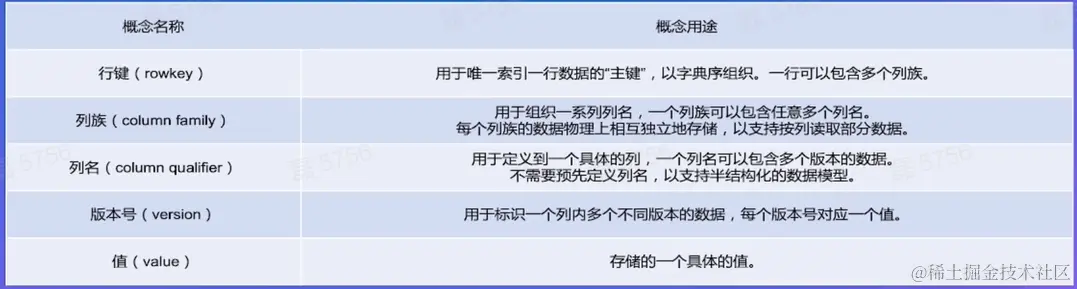

HBase 数据模型

HBase以列族组织数据，以行键索引数据。


想要定位到一个具体的值需要（行键+列族+列名+版本号）


HBase 物理模型

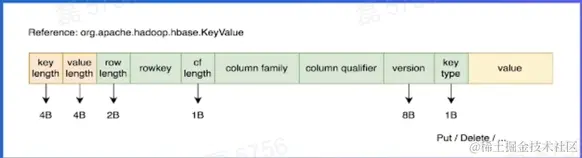

物理数据结构最小单元KeyValue结构：


同一行，同一列族的数据物理上连续有序存储

同列族内的KeyValue、Value按rowkey字典序升序，column qualifier升序，version降序排列。

不同列族的数据存储在相互独立的物理文件，列族键不保证数据全局有序。

同列族下不同物理文件间不保证数据全局有序

仅单个物理文件内有序。

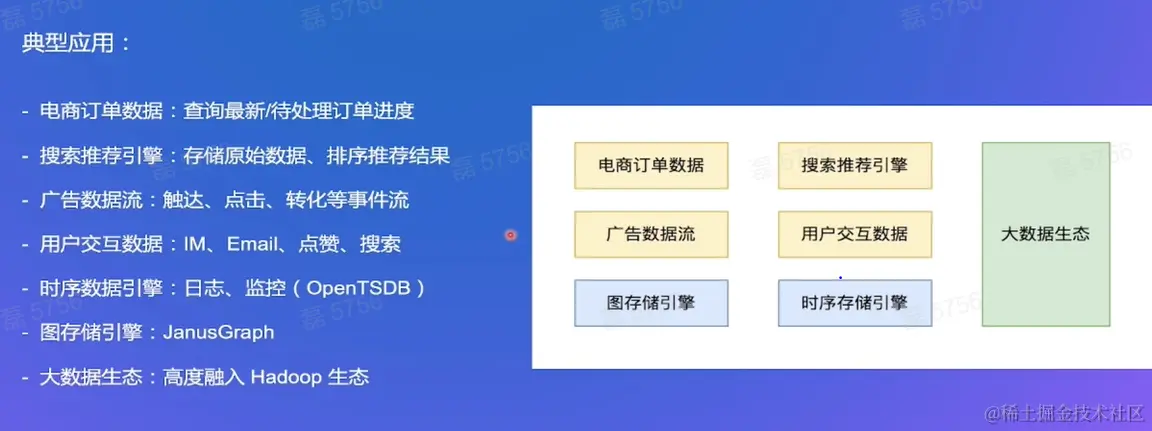

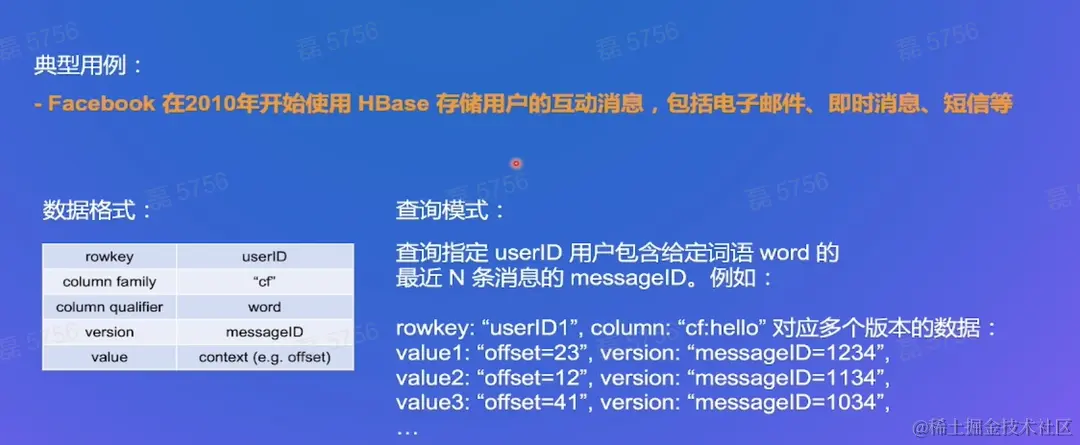

使用场景-半结构化/字典序有序索引的数据

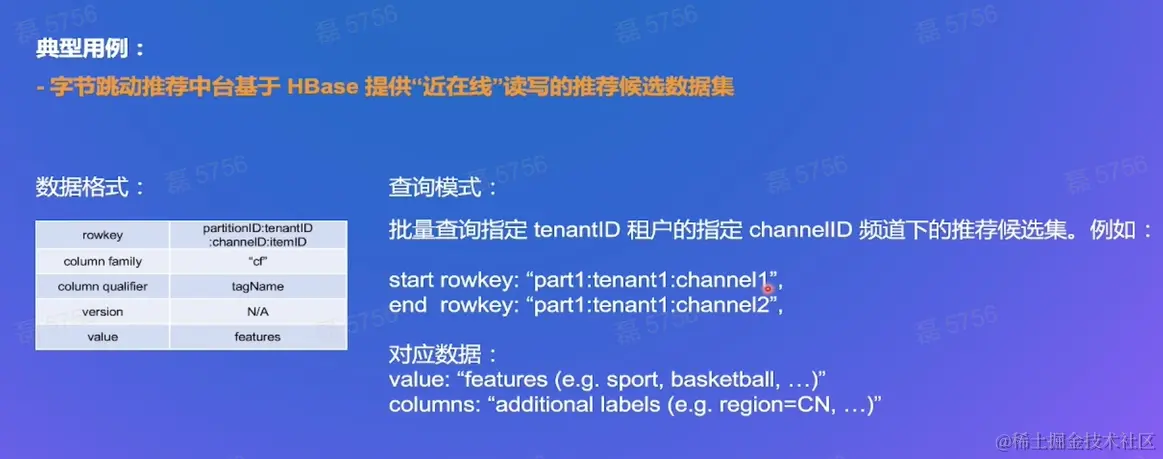

使用场景-“近在线”海量分布式KV/宽表存储



使用场景-写密集型的高吞吐场景

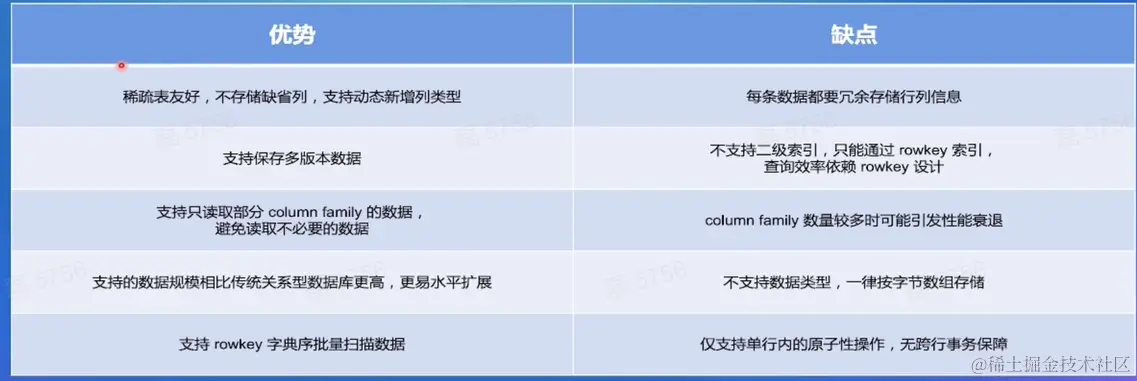

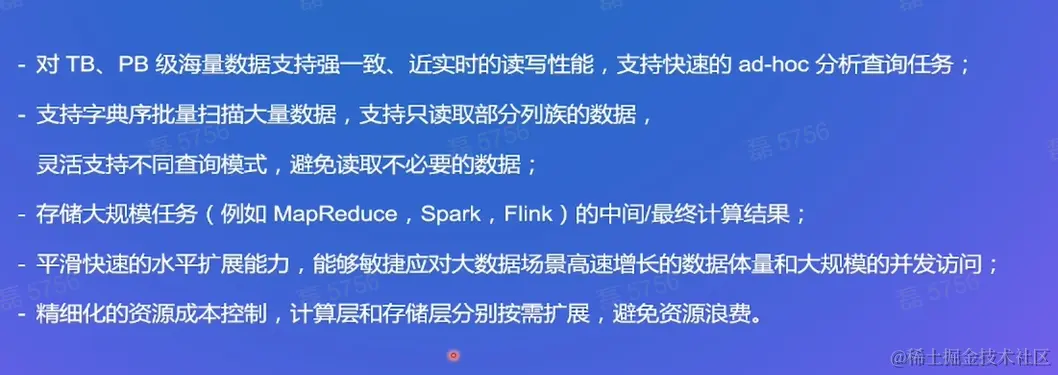

HBase数据模型的优势

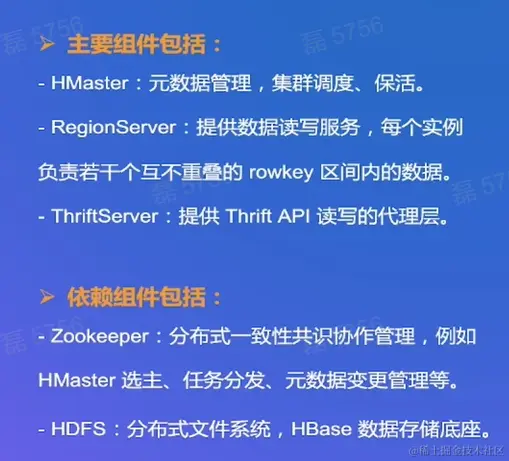

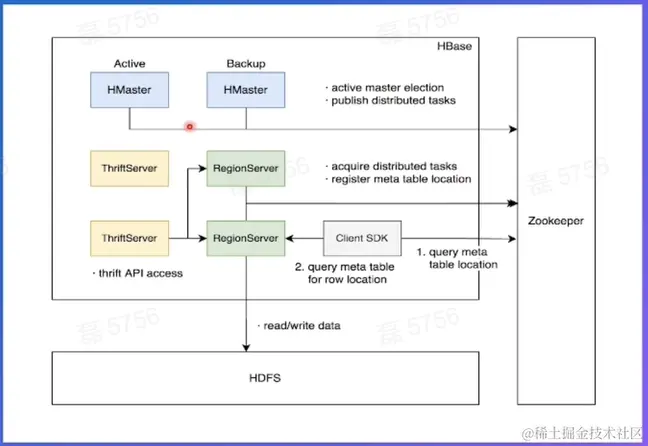

HBase架构设计



HMaster 有点像HDFS中的NameNode

HBase依赖于ZooKeeper

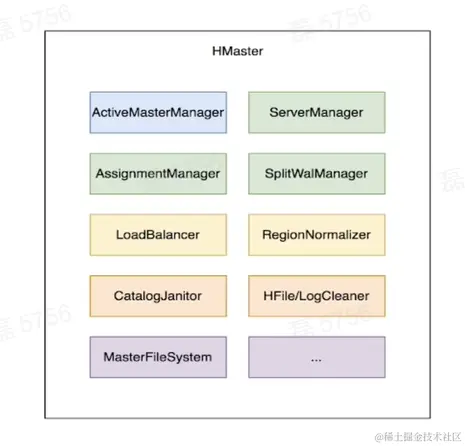

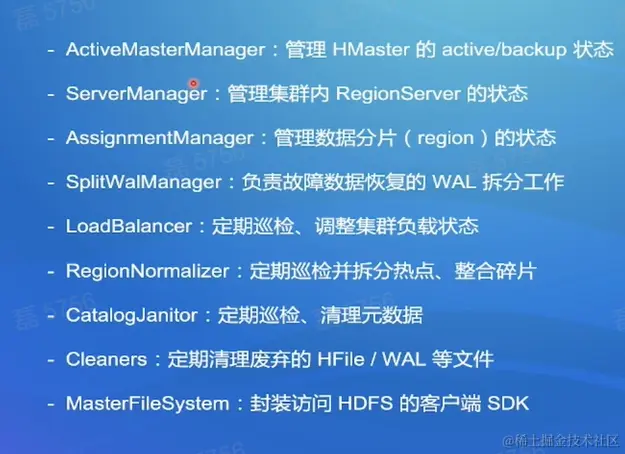

HMaster

元信息管理组件，以及集群调度、保活等功能。通常部署一个主节点和一到多个备节点，通过Zookeeper选主。

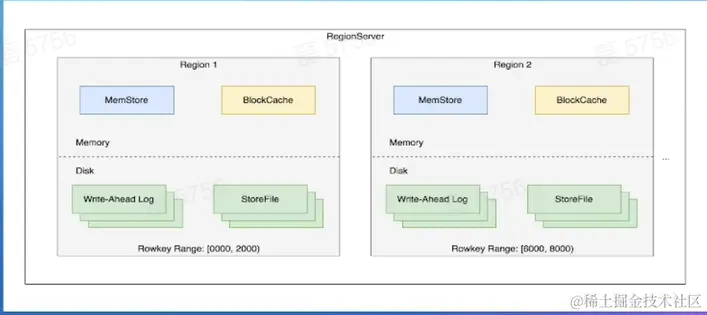

RegionServer

提供数据读写服务，每个实例负责一段不重叠的连续rowkey范围内的数据。

负责mate表，向客户端SDK提供rowkey位置信息

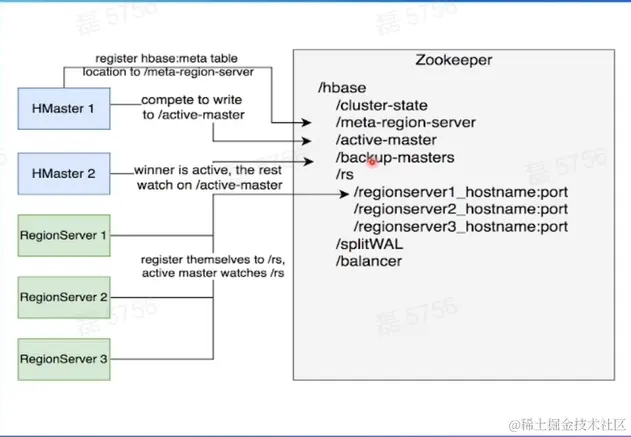

ZooKeeper主要职责

提供分布式一致性的元数据管理服务。HBase使用Zookeeper实现master节点信息登记、master节点选主、RegionServer信息登记、分布式任务管理等功能。

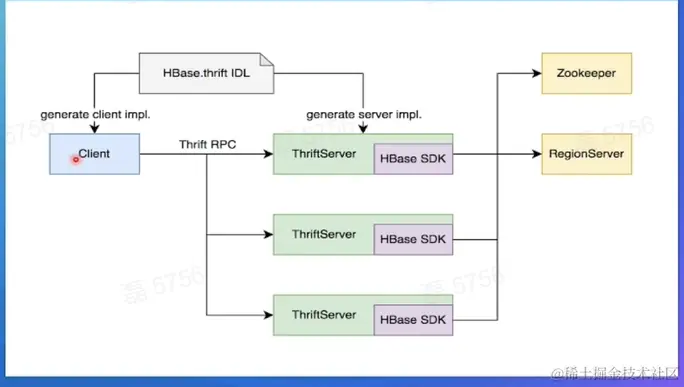

ThriftServer

提供一层以Thrift协议访问数据的代理层。


大数据支撑

HBase针对海量数据场景的设计优化，包括水平扩展能力，负载均衡策略，故障恢复机制

HBase在大数据生态的定位


水平扩展能力

增加RegionServer实例，分配部分Region到新实例。

扩展过程平滑，无需搬迁实际数据

可用性影响时间很短，用户基本无感知


Region热点切分

当某个region数据量过多，切分成两个独立的子region分摊负载

RegionServer在特定实际检查region是否应该切分，计算切分点并RPC上报HMaster，由AssignmentManager负责执行RegionStateTransition。

不搬迁实际数据，切分产生的新region数据目录下生成一个以原region文件信息命名的文件，内容是切分点对应的rowkey，以及标识新region是上/下半部分的数据。


Region热点切分-切分点选取

HBase原生提供的多种切分策略使用相同的切分点选择策略

目标：优先把最大的数据文件均匀切分




HFile以固定长度的Block组织的

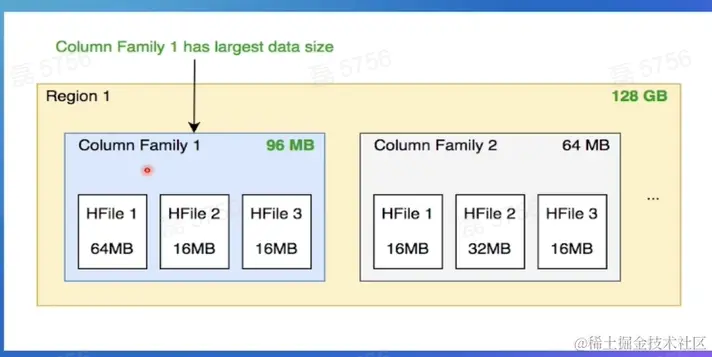

切分点选择步骤：

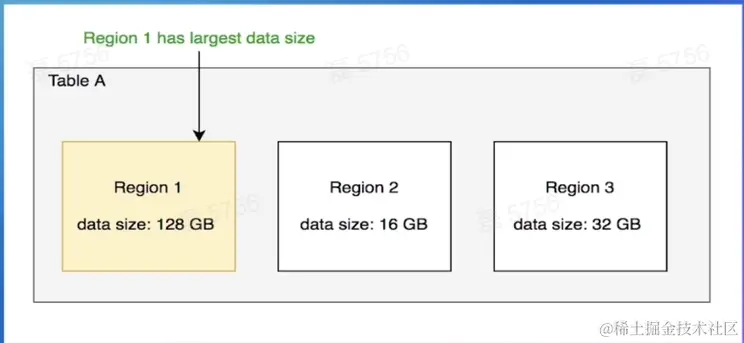

  • 1.找到Table A中那个Region的数据大小最大
  • 2.找到该region内那个column family的数据大小最大
  • 3.找到column family内哪个HFile数据大小最大
  • 4.找到HFile里处于最中间位置的Data Block
  • 5.用这个Data block 的第一条KeyValue的Rowkey作为切分点

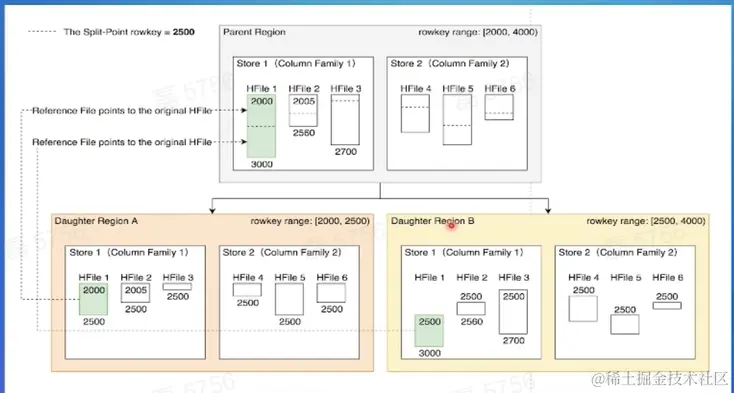

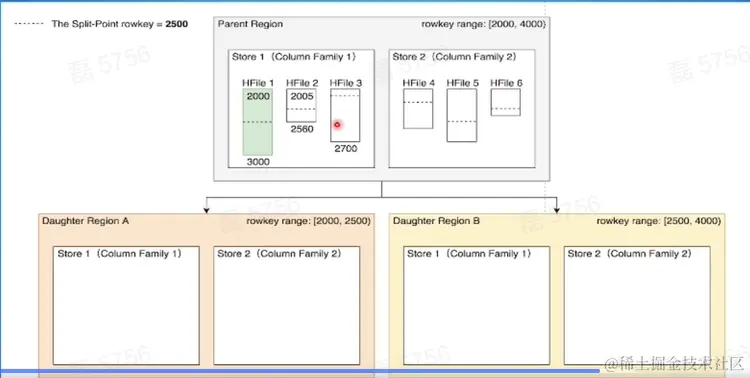

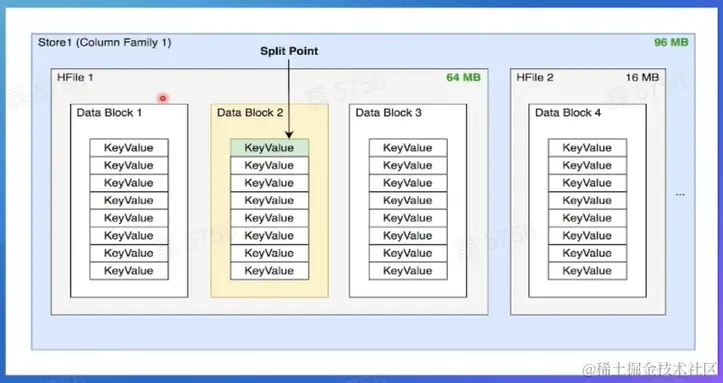

Region热点切分-切分过程

找到切分点位置

所有的Column Family都按照统一的切分点来切分数据。

目的就是为了优先均分最大的文件，不保证所有的Column Family的所有文件都被均分。

HFile 1 作为最大的文件被均分，其他文件也必须一线工的rowkey切分以保证对齐新region的rowkey区间。


每个region分别负责原region的上/下半部分rowkey区间的数据。

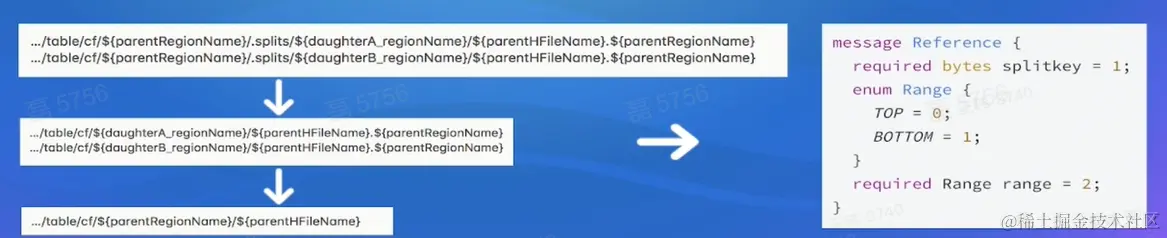

在compaction执行前不实际切分文件，新region下的文件通过reference file指向原文件读取实际数据。

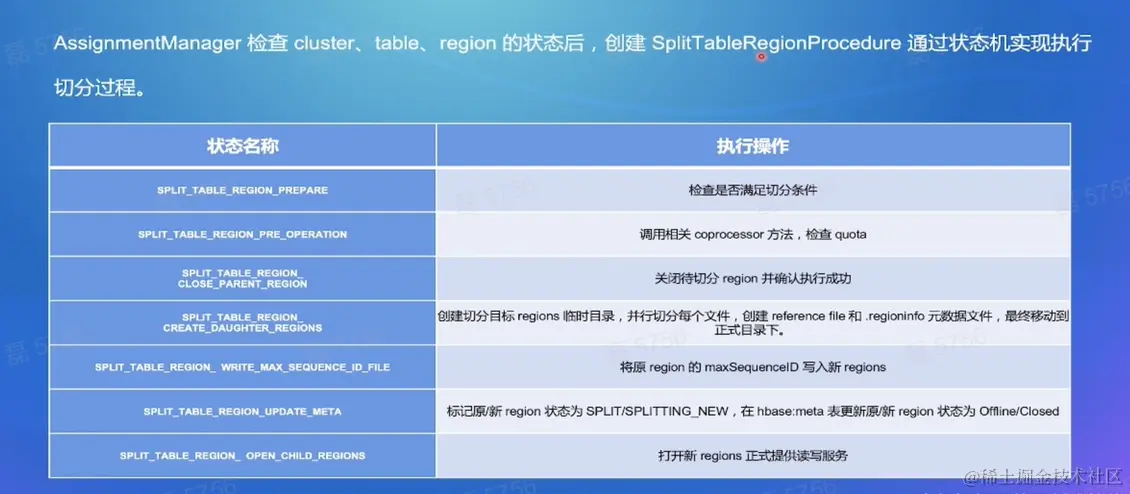

Region热点切分-流程设计

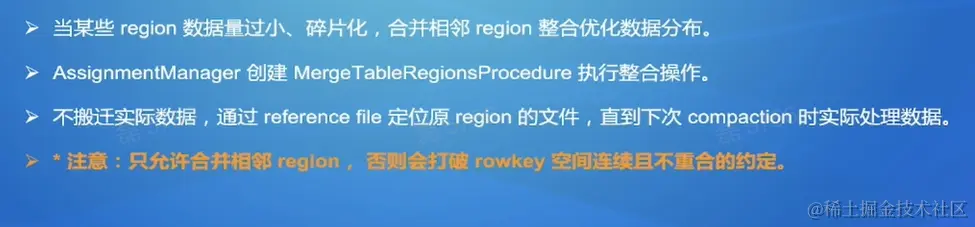

Region 碎片整合

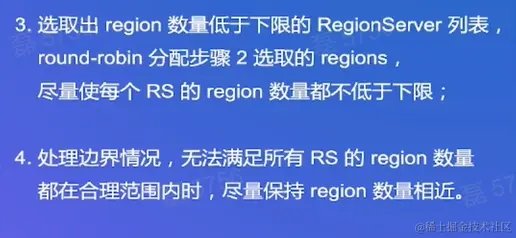

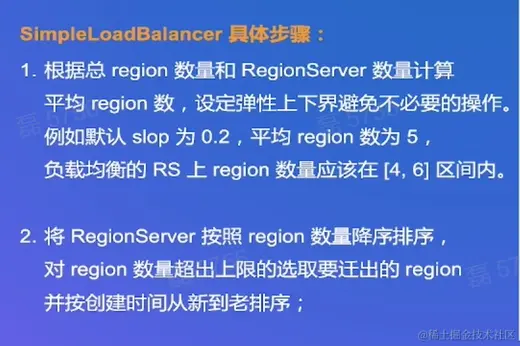

Region 负载均衡

定期巡各个RegionServer上的Region数量，保持region的数量均匀分布子各个RegionServer上。



其他策略


故障恢复机制-HMaster

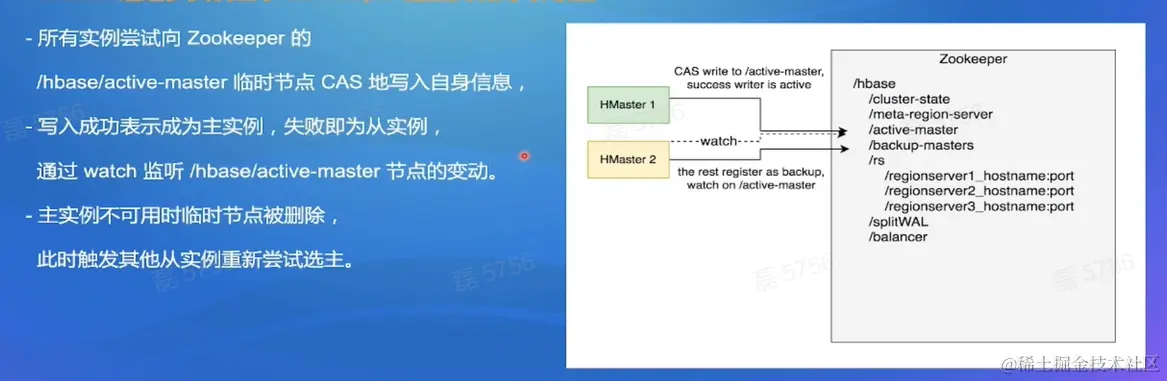

HMaster通过多实例基于ZooKEEPer选主实现高可用性

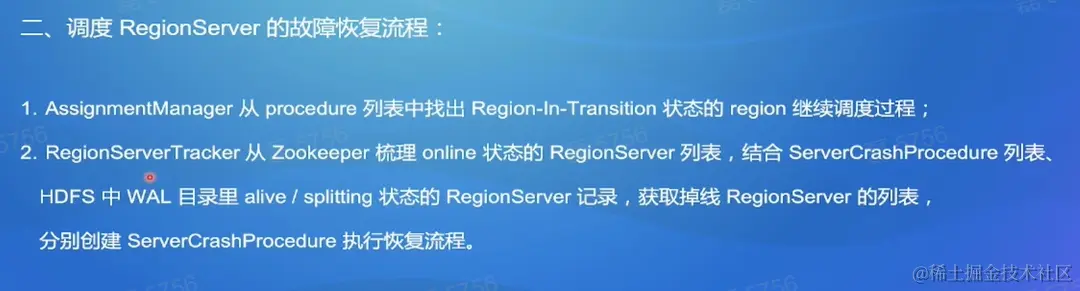

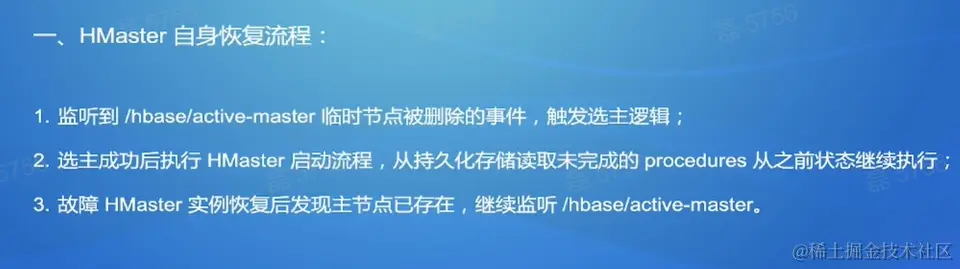

故障恢复机制-HMaster恢复流程

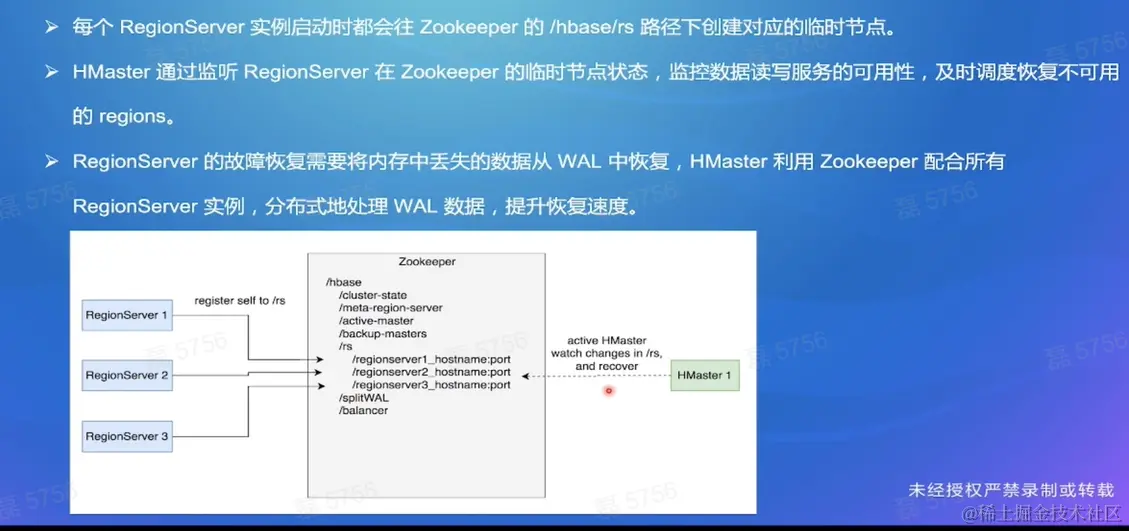

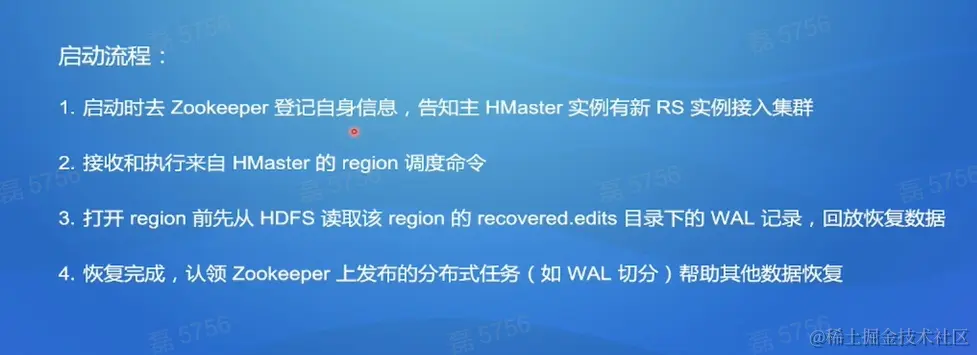

故障恢复机制-RegionServer

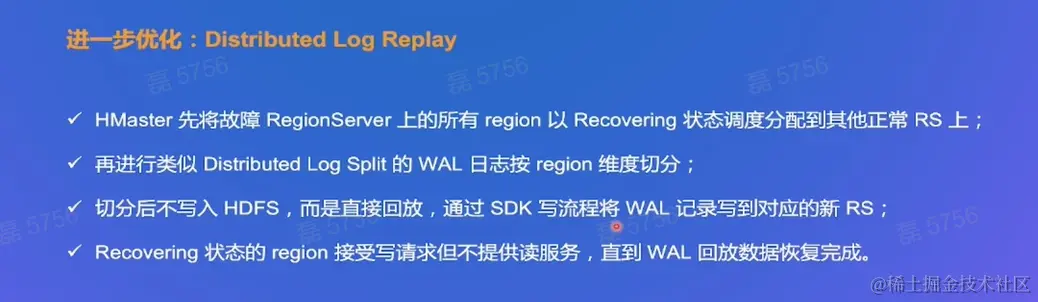

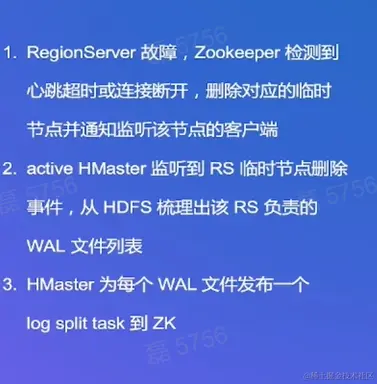

Distributed Log Split原理-优化空间

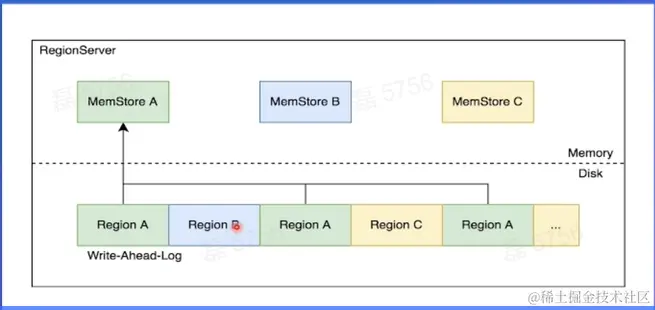

1，写入HBase的数据首先顺序持久化到write-Ahead-Log，然后写入内存态的MenStore即完成，不立即写盘，RegionServer故障会导致内存中数据丢失，需要回放WAL来恢复

2.同RegionServer的所有region复用WAL，因此不同region的数据交错穿插，RegionServer故障后重新分配region前需要先按region维度拆分WAL。


重要部件：WAL,用来恢复数据

主要流程：

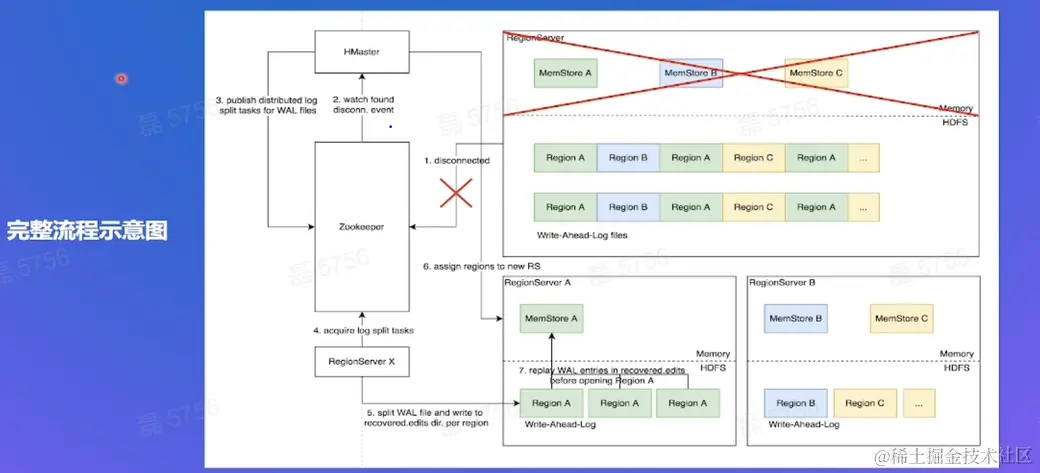

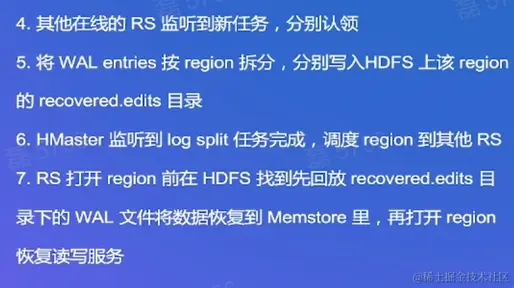

regionsever故障发生->ZooKeeper监听到通知HMaster->HMaster从HDFS中实例该RS的WAL文件列表->Hmaster将每一个WAL发布一个log split task 到ZK->RS监听到分别认领->ZK将WAL文件列表按region拆分，分别写入HDFS上该region的recovered.edits->HMaster监听到log split任务完成，调度region到其他RS->RS打开region前在HDFS找到先回放recovered.edit目录下的WAL文件将数据恢复到Memstore里，再打开region恢复读写服务

主要功能： RS故障发生；ZooKeeper监听 ；HMaster负责安排处理故障 ；其他RS监听接收任务





最佳实践

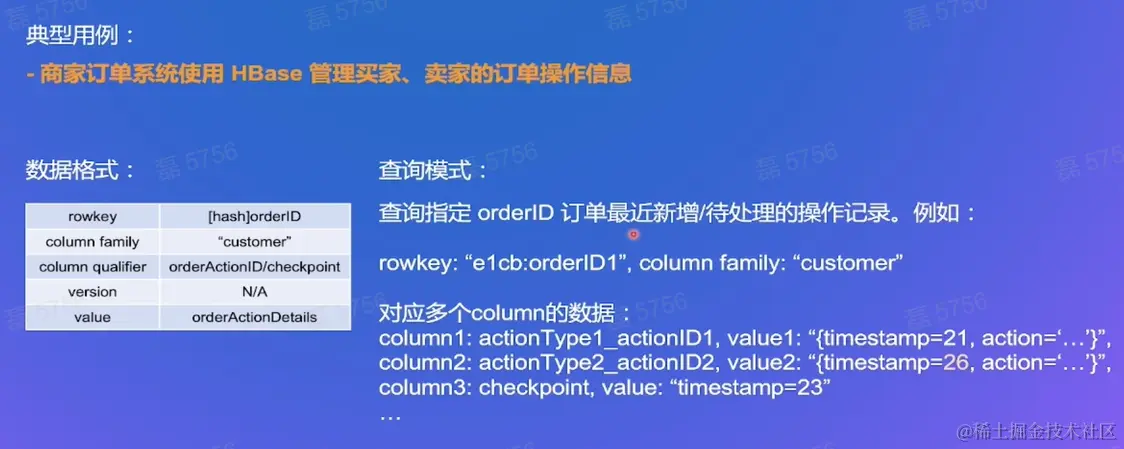

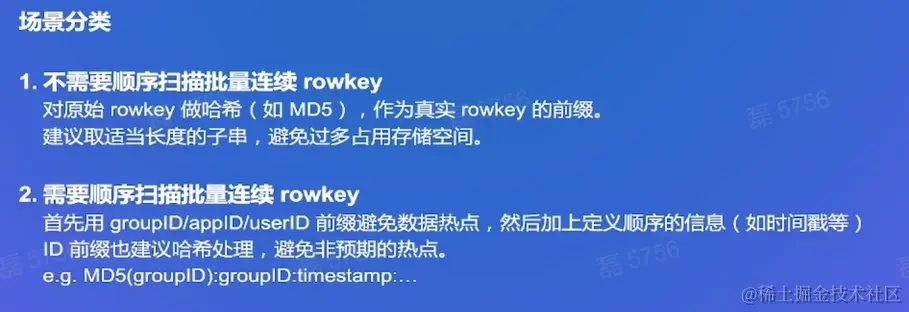

rowkey设计策略

为什么要设计rowkey，rowkey决定我们数据存储的物理位置，好的rowkey设计有利于读数据的处理，不如查找，删除等


Cloumn Family设计策略

Column famaily 数量过多容易影响性能，建议尽量少

为了充分发挥按列族读取的性质，把同事读取的数据尽量放在相同的列族，反之亦然

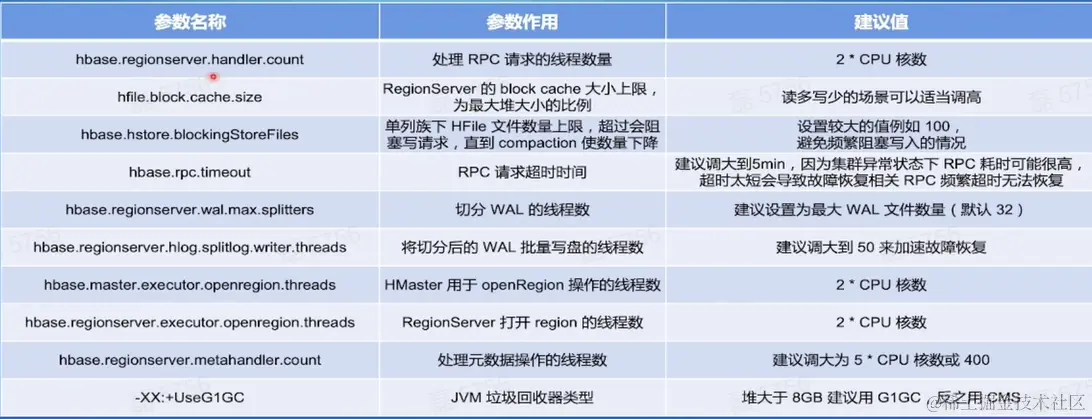

参数调优经验


ByteTable-字节自研分布式表格存储系统

总结

  • 1.学习了HBase的架构设计，以及各个组件HMaster，RegionServer，Zookeeper，HDFS等
  • 2.学习了HBase的热点切分，碎片整合，负载均衡以及故障修复
  • 3.学习了一些项目实践，以及在具体场景对HBase的具体设计
