前言

对于NameNode的高可用可以简单分为共享editLog机制和ZKFC对NameNode状态的控制 这篇文章的重点放在ZKFC对于Namenode的控制上。

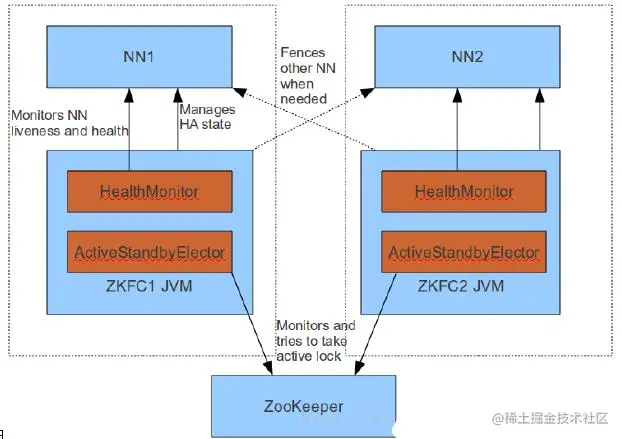

部署示意图



FC是要和NN一一对应的，两个NN就要部署两个FC。它负责监控NN的状态，并及时的把状态信息写入ZK。它通过一个独立线程周期性的调用NN上的一个特定接口来获取NN的健康状态。FC也有选择谁作为Active NN的权利，因为最多只有两个节点，目前选择策略还比较简单（先到先得，轮换）。

基本概念

首先我们要明确ZKFC 是什么，有什么作用：

zkfc是什么？ ZooKeeperFailoverController

它是什么？是Hadoop中通过ZK实现FC功能的一个实用工具。

主要作用：作为一个ZK集群的客户端，用来监控NN的状态信息。和 ZK、NN 通信，进行 NN 探活和自动主备切换。

谁会用它？每个运行NN的节点必须要运行一个zkfc。一般和 NN 部署在一起的进程，负责定时查询 NN 存活和状态、进行 ZK 侧主备选举、执行调用 NN 接口执行集群的主备状态切换、执行 fence 等能力。

  • ZooKeeper：开源的分布式协调组件，主要功能有节点注册、主节点选举、元数据存储。
  • fence 机制：在新 active NN 上主并正式处理请求之前，先要确保旧 active NN 已经退出主节点的状态。一般做法是先用 RPC 状态检测，发现超时或失败则调用系统命令杀死旧 active NN 的进程。
  • Watch 机制：允许多个 client 一起监听一个 znode 的状态变更，并在状态变化时收到一条消息回调（callback）。

ZKFC的功能

  1. Health monitoring
    zkfc定期对本地的NN发起health-check的命令，如果NN正确返回，那么这个NN被认为是OK的。否则被认为是失效节点。

  2. ZooKeeper Session Management
    当本地NN是健康的时候，zkfc将会在zk中持有一个session。如果本地NN又正好是active的，那么zkfc还有持有一个”ephemeral”的节点作为锁，一旦本地NN失效了，那么这个节点将会被自动删除。

  3. ZooKeeper-based election
    如果本地NN是健康的，并且zkfc发现没有其他的NN持有那个独占锁。那么他将试图去获取该锁，一旦成功，那么它就需要执行Failover，然后成为active的NN节点。Failover的过程是：第一步，对之前的NN执行fence，如果需要的话。第二步，将本地NN转换到active状态。

另外： 如果一个Active因HealthMonitor监控到状态异常，这里会作出判断，先通过Fencing功能关闭它（确保关闭或者不能提供服务），然后在ZK上删除它对应ZNode。

发送上述事件后，在另外一台机器上的ZKFC中的ActiveStandbyElector 会收到事件，并重新进行选举（尝试创建特定ZNode），它将获得成功并更改NN中状态，从而实现Active节点的变更。

基本原理

zk的基本特性： (1) 可靠存储小量数据且提供强一致性 (2) ephemeral node（创建的锁节点）, 在创建它的客户端关闭后，可以自动删除 (3) 对于node状态的变化，可以提供异步的通知(watcher)

zk在zkfc中可以提供的功能： (1) Failure detector（通过watcher监听机制实现）: 及时发现出故障的NN，并通知zkfc (2) Active node locator: 帮助客户端定位哪个是Active的NN (3) Mutual exclusion of active state（通过加锁）: 保证某一时刻只有一个Active的NN

主要模块

(1) ZKFailoverController(DFSZKFailoverController): 驱动整个ZKFC的运转，通过向HealthMonitor和ActiveStandbyElector注册回调函数的方式，subscribe HealthMonitor和ActiveStandbyElector的事件，并做相应的处理

(2)HealthMonitor: 定期check NN的健康状况，在NN健康状况发生变化时，通过回调函数把变化通知给ZKFailoverController

(3) ActiveStandbyElector: 管理NN在zookeeper上的状态，zookeeper上对应node的结点发生变化时，通过回调函数把变化通知给ZKFailoverController

(4) FailoverController: 提供做graceful failover的相关功能(dfs admin可以通过命令行工具手工发起failover)

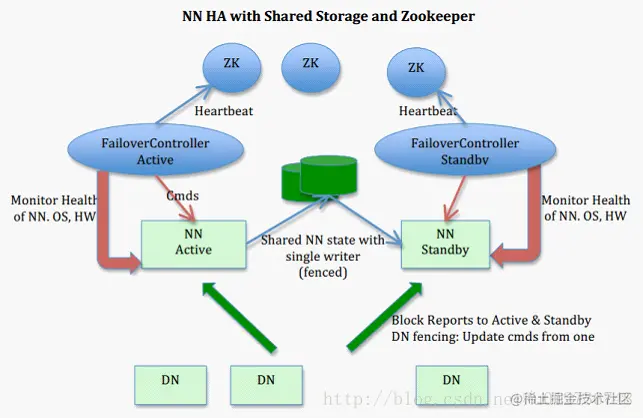

现阶段，HealthMonitor、ActiveStandbyElector和FailoverController上述三个组件都在跑在一个JVM中，这个JVM与NN的JVM在同一个机器上。但是是两个独立的进程。一个典型的HA集群，有两个NN组成，每个NN都有自己的ZKFC进程。 image.png

1. HealthMonitor设计

HealthMonitor由HADOOP-7788完成提交，它由一个loop循环的调用一个monitorHealth rpc来检视本地的NN的健康性。如果NN返回的状态信息发生变化，那么它将经由callback的方式向ZKFC发送message。HealthMonitor具有以下状态：

    1.  INITIALIZING：HealthMonitor已经初始化好，但是仍未与NN进行联通
    2.  SERVICE NOT RESPONDING：rpc调用要么timeout，要么返回值未定义。
    3.  SERVICE HEALTHY：RPC调用返回成功
    4.  SERVICE UNHEALTHY：RPC放好事先已经定义好的失败类型
    5.  HEALTH MONITOR FAILED：HealthMonitor由于未捕获的异常导致失败。

2. ActiveStandbyElector设计

ActiveStandbyElector(在hadoop - 7992中提交并在hadoop - 8163，hadoop - 8212中改进)负责协调ZooKeeper。ZKFC主要以两种主要的方式进行互动:

joinElection(…) -- 通知ASE，本地的NN可以被选为活动NN。
quitElection(…) -- 通知ASE，本地的NN不能被选为活动NN(eg: because its health has gone bad)。
  1. 一旦ZKFC调用了joinElection，那么ASE将试图获取ZK中的lock。该锁由一个临时的znode组成，如果ZKFC进程崩溃或节点失去网络连接，它将自动删除。如果ASE成功的创建了该锁，那么它向ZKFC调用becomeActive()，否则调用becameStandby()并且开始监控其他节点的锁。
  2. 在当前lock-holder失效的情况下，另一个监控在这个lock上的ZKFC将被触发，然后试图获取这个lock。如果成功，ASE将同样的调用becomeActive方法来通知ZKFC
  3. 如果ZK的session过期，那么ASE将在本地NN上调用enterNeutralMode而不是调用becomeStandby。因为它无法知道另一个NN是否已经准备好接管。这种情况下，将本地NN转移到Standby状态是由fencing机制来完成。

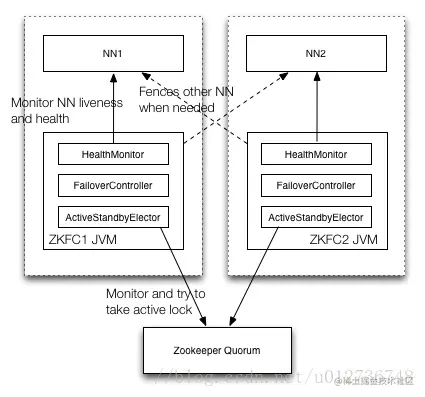

系统架构

如上图所示，通常情况下Namenode和ZKFC同布署在同一台物理机器上, HealthMonitor, FailoverController, ActiveStandbyElector在同一个JVM进程中(即ZKFC), Namenode是一个单独的JVM进程。如上图所示，ZKFC在整个系统中有几个重要的作用： (1) Monitor and try to take active lock: 向zookeeper抢锁，抢锁成功的zkfc，指导对应的NN成为active的NN; watch锁对应的znode，当前active NN的状态发生变化导致失锁时，及时抢锁，努力成为active NN (2) Monitor NN liveness and health: 定期检查对应NN的状态, 当NN状态发生变化时，及时通过ZKFC做相应的处理 (3) Fences other NN when needed: 当前NN要成为active NN时，需要fence其它的NN，不能同时有多个active NN

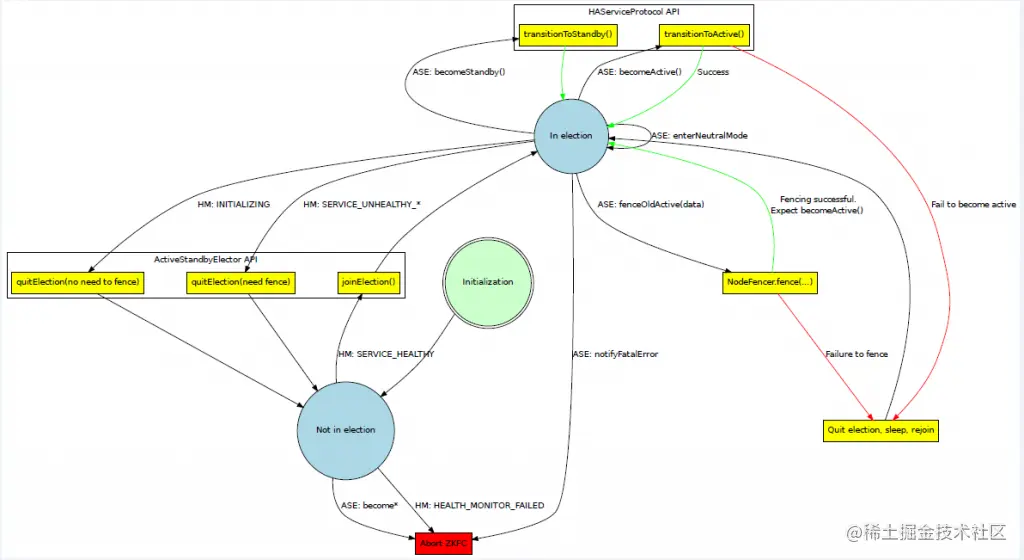

ZKFC的状态机图


线程模型

ZKFC的线程模型总体上来讲比较简单的，它主要包括三类线程，一是主线程；一是HealthMonitor线程; 一是zookeeper客户端的线程。它们的主要工作方式是： (1) 主线程在启动所有的服务后就开始循环等待 (2) HealthMonitor是一个单独的线程，它定期向NN发包，检查NN的健康状况 (3) 当NN的状态发生变化时，HealthMonitor线程会回调ZKFailoverController注册进来的回调函数，通知ZKFailoverController NN的状态发生了变化 (4) ZKFailoverController收到通知后，会调用ActiveStandbyElector的API，来管理在zookeeper上的结点的状态 (5) ActiveStandbyElector会调用zookeeper客户端API监控zookeeper上结点的状态，发生变化时，回调ZKFailoverController的回调函数，通知ZKFailoverController，做出相应的变化

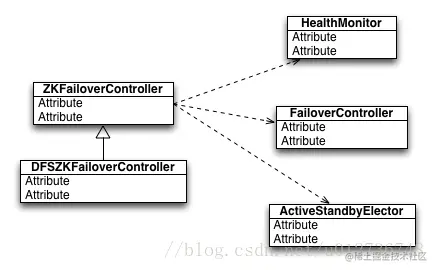

类关系图


示例场景

1.  ActiveNN产生JVM crash

    -   一旦这种情况发生，HealthMonitor在调用monitorHealth()将失效。然后HM将向ZKFC调用enterState(SERVICE_NOT_RESPONDING)，本地ZKFC将退出Election，另外一个ZKFC获取active lock，执行fencing，变成active。

1.  ActiveNN JVM freeze(e.g sigstop)

    -   如果JVM freeze了但是没有crash掉，这与上面情况一直，monitorHealth会由于timeout而引发上述过程。FUTURE-WORK：使用JVMTI来判断NN是否在进行gc，如此可以使用另一个timeout来为gc进行failover。

1.  ActiveNN machine crash

    -   当整个机器crash了，ASE在zk的session将会过期，另一个ZKFC将会获取这个事件，引发failover。

1.  Active ZKFC crash

    -   尽管ZKFC设计简单，但是仍然有可能会crash掉，在这个情况下，failover将会被错误的触发。另一个NN的ZKFC将会对ActiveNN调用transitionToStandby让它放弃active lock，然后进行aggressive fencing。尽管会成功，但是会导致进行了一次没有必要的failover。

1.  Zookeeper crash

    1.  当zk集群crash了，那么所有的ZKFC将收到DISCONNECTED事件。然后ZKFC在本地NN调用enterNeutralMode，除此之外不做任何改变。系统除了不能执行failover之外，与其他情况无异。
    2.  当zk恢复了，clients立马能够重连。而zk能够将之前的session信息重新被各个client进行获取（在启动的一个timeou时间内）。所以所有的nodes将会重新获取session，不需要进行无必要的failover。
    3.  FutureWork：breadcrumb znode在这个情况下可以优先的给予到ActiveNN，在ZK挂掉之前。
