今日内容：#HDFS高可用高扩展机制分析

学习目标：了解HDFS高可用、高扩展机制。

一、课前预习

1.Quorum机制

Quorum 的定义如下：假设有 N 个副本，更新操作 wi 在 W 个副本中更新成功之后，则认为此次更新操作 wi 成功，把这次成功提交的更新操作对应的数据叫做：“成功提交的数据”。

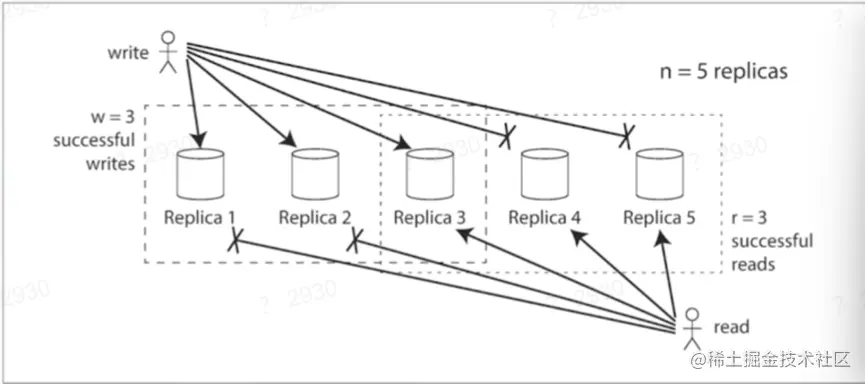

对于读操作而言，至少需要读 R 个副本，其中，W+R>N ，即 W 和 R 有重叠，一般，W+R=N+1。

N = 存储数据副本的数量

W = 更新成功所需的副本

R = 一次数据对象读取要访问的副本的数量

2.路径前缀匹配

例如：找出一个字符串集合中所有以ab开头的字符串。我们只需要用所有字符串构造一个trie树，然后输出以a->b->开头的路径上的关键字即可。

trie树前缀匹配常用于搜索提示。如当输入一个网址，可以自动搜索出可能的选择。当没有完全匹配的搜索结果，可以返回前缀最相似的可能。

3.复制状态机

在分布式系统中是一个很简单却很强大的模型，也是一种很有价值的思想。

多个节点上，从相同的初始状态开始，执行相同的一串命令，产生相同的最终状态。

实现容错服务的一种常规方法，主要通过复制服务器，并协调客户端和这些服务器镜像间的交互来达到目标。

二、课中笔记

1.元数据高可用

1.1需求

HDFS Client 属于是胖客户端（fat/rich client），客户端中实现了数据读写的容错等较为复杂的逻辑。

HDFS 的读写路径

数据读取：Client 从 NN 上获取到文件信息和块的位置（getFileInfo+getBlockLocation），从对应 DN 上读取数据。当一个 DN 读取失败时，会去尝试块的其他 DN。

数据写入：Client 要求 NN 创建文件（create），并依次获得不同的 DN 来写入数据块（addBlock）。Client 通过链式写入来同时写入数据到多个 DN。在整个写入完成后，会让 NN 关闭文件（complete）。

高可用：系统在困境（adversity，比如硬件故障、软件故障、人为错误）中仍可正常工作（正确完成功能，并达到期望性能）

容灾：

在相隔较远的异地，建立两套或多套功能相同的系统，互相监视和功能切换，当一处系统因意外（如火灾、地震等）停止工作时，可以切换到另一处。

1.2高可用衡量

MTTR（Mean Time To Repair）：平均修复时间。

MTTF（Mean Time To Failure）：平均失效时间，运行到故障间的时间，用于不可修复的系统（制造业）。

MTBF（Mean Time Between Failures）：平均无故障时间，两次故障间的间隔，用于可修复的系统（软件）。

全年不可用时间（99.9/99.99/99.999%）

1.3高可用形式

冷备份：备份服务的数据，可以和数据归档相结合。在主服务故障时，利用备份的数据重启。

热备份：主服务和备服务同时运行，在主服务故障时，切换到备服务。

切换方式：

人工切换、自动切换：（探活组件、分布式共识协议等手段）

2.高可用架构

2.1

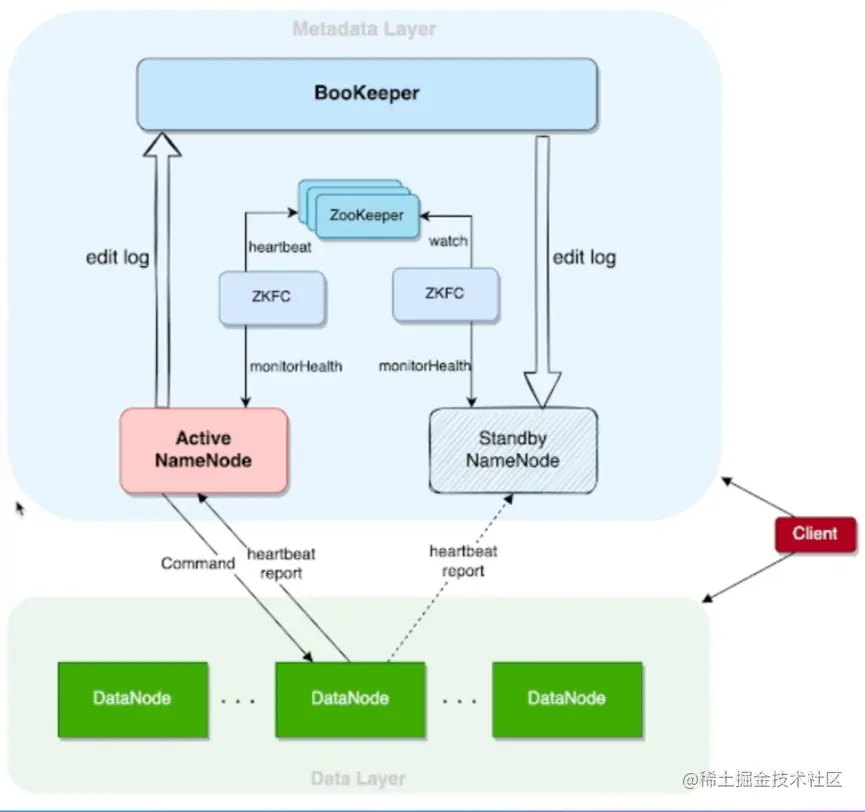

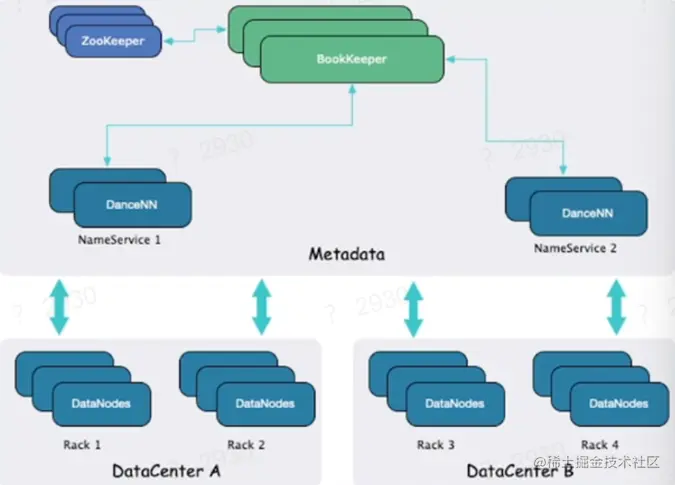

Active NameNode：提供服务的 NameNode 主节点，生产 editlog。 Standby NameNode：不提供服务，起备份作用的 NameNode 备节点，消费 editlog editlog：全局顺序，操作日志。

ZooKeeper：开源的分布式协调组件，主要功能有节点注册、主节点选举、元数据存储。 BookKeeper：开源的日志存储组件，存储 editlog

ZKFC：和 ZK、NN 通信，进行 NN 探活和自动主备切换。

HA Client：处理 StandbyException，在主备节点间挑选到提供服务的主节点。

2.2理论

状态机复制模型：实现容错服务的一种常规方法，主要通过复制服务器，并协调客户端和这些服务器镜像间的交互来达到目标。这个方法也同时提供了理解和设计复制管理协议的一套基本框架。

状态机：一个状态机从“初始”状态开始，每一个输入都被传入转换函数和输出函数，以生成一个新的状态和输出。在新的输入被接收到前，状态保持不变，而输出同时被传输给恰当的接受者。

状态机复制：确定性的状态机具有「处理确定的输入后，状态唯一确定」的特性。状态机复制利用这个特性实现多个相同的状态机副本的同步更新。

变更日志：触发状态机更新的变更操作，具有全局确定的顺序。

共识协议：确保每个副本都能收到相同的日志的共识协议，常见的有 Paxos、Raft、ZAB。

checkpoint 机制：将旧的 FSImage 和 EditLog 合并生成新的 FSImage 的流程，在完成后旧的数据可以被清理以释放空间。

2.2操作日志生产消费

物理日志：存储了物理单元变更的日志。(Inode10000,9999)

逻辑日志：存储了逻辑变更（例如 rename /a to /b）的日志。

2.3NameNode块状态维护

Content Stale状态：主备切换后，避免DN不确定状态

HDFS 主备切换：

content stale 状态：在发生主备切换后，新 active NN 会标记所有 DN 为 content stale 状态，代表副本不确定，某些操作不能执行。直到一个 DN 完成一次全量块上报，新 active NN 才标记它退出了 content stale 状态。



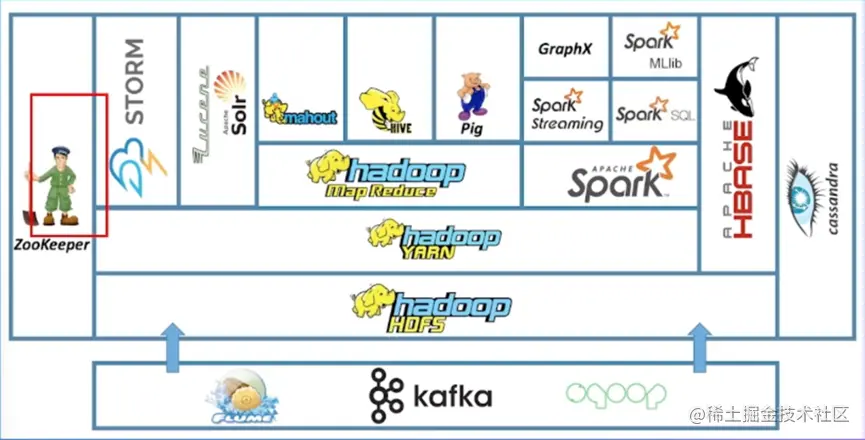

ZooKeeper 是广泛使用的选主组件，它通过 ZAB 协议保证了多个 ZK Server 的状态一致，提供了自身的强一致和高可用。

访问单位是znode， client 可以创建临时 znode，临时 znode 在 client 心跳过期后自动被删除。

ZK 核心功能：

Watch，允许多个 client 一起监听znode 的状态变更，并在状态变化时收到一条通知消息（callback）。

Server侧主备切换

ZKFC(failoerController)驱动主备切换。查询 NN 存活和状态、进行 ZK 侧主备选举、执行调用 NN 接口执行集群的主备状态切换、执行 fence 等能力

脑裂问题：因为网络隔离、进程夯住（例如 Java GC）等原因，旧的 active NN 没有完成下主，新的 active NN 就已经上主，此时会存在双主。client 的请求发给两者都可能成功，但不能保证一致性（两个 NN 状态不再同步）和持久化（只能保留一个 NN 状态）。

fence 机制：在新 active NN 上主并正式处理请求之前，先要确保旧 active NN 已经退出主节点的状态。一般做法是先用 RPC 状态检测，发现超时或失败则调用系统命令杀死旧 active NN 的进程。

Client侧主备切换

核心机制：StandbyException

基于临时 znode 和 Watch 机制，多个客户端可以完成自动的主选举。

Hadoop 将集群主备选举的能力和 NN 的服务放在了不同的进程中，而更先进的系统一般会内置在服务进程中。

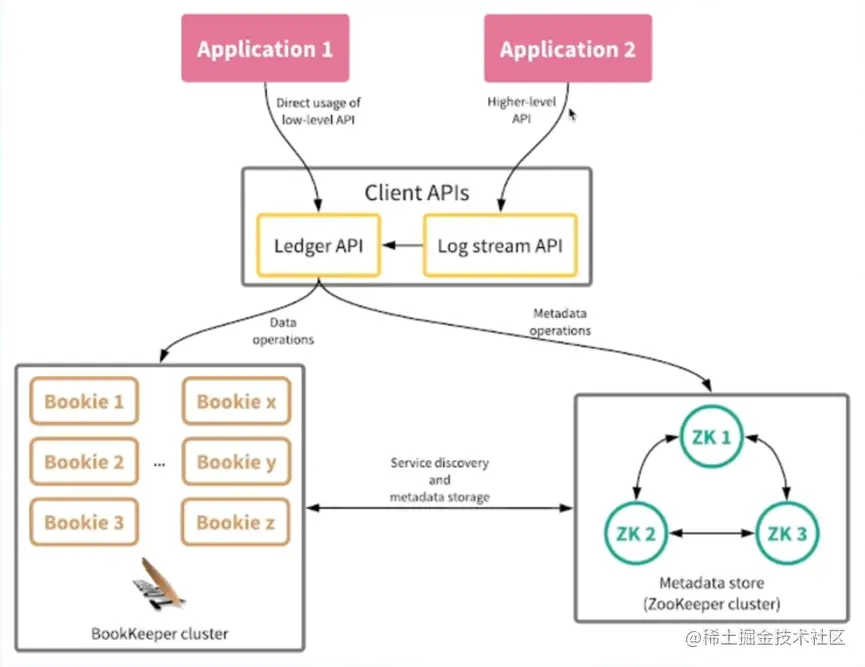

2.4高可用日志系统 BookKeeper

高可靠：数据写入多个存储节点，防丢失。

高可用：日志存储本身是高可用的。因为日志流比文件系统本身的结构更为简单，日志系统高可用的实现也更为简单。

强一致：追加写入的形式，Client 和日志系统的元数据可以明确目前已经成功的写入日志的序号（entry-id）。

可扩展：整个集群的读写能力可以随着添加存储节点 Bookie 而扩展。

Quorum 协议

基于鸽巢原理，在多个副本间确保高可用、高性能的多副本变更协议

多副本间一般通过 version-id 来描述状态的新旧。

高可用：多个副本确保了高可用（后文会再次介绍多副本高可用）。

高性能：不用等所有副本写入成功，降低了的长尾延迟（后文会再次介绍长尾延迟）。

日志写入是追加，不变更，只需要确认目前的 entry-id。

Write Quorum：一次写入需要写入到的存储节点数。

Ack Quorum：一次写入需要收到的响应数，小于 write quorum。

高性能：不用等所有副本写入成功，降低了的长尾延迟（后文会再次介绍长尾延迟）。

Ensemble：通过轮询（Round-Robin）来确认 write quorum 实际对应的存储节点实例，可以比较简单的完成副本放置和扩展。

2.数据存储高可用

2.1回到单机存储

RAID：将多个廉价、不可靠、低性能、容量小的磁盘组装在一起，提供高可靠、高性能、大容量逻辑磁盘服务。

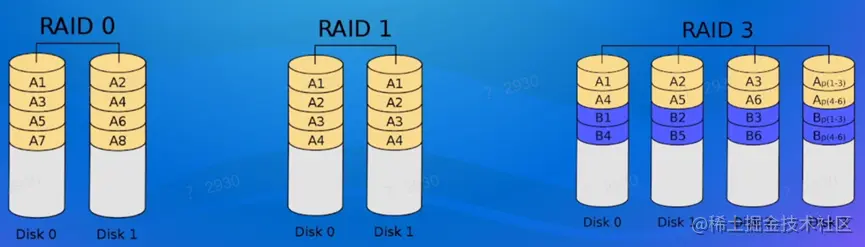

三种raid方案

RAID 0: 条带化形式分别存储，提供大容量、高性能。

RAID 1：副本存储在多个磁盘上。冗余机制。

RAID 3：分块存储的基础上，将校验码存储在独立的磁盘上。容错校验。

2.2多副本方案、容错

数据块存储在多个 DN 上。

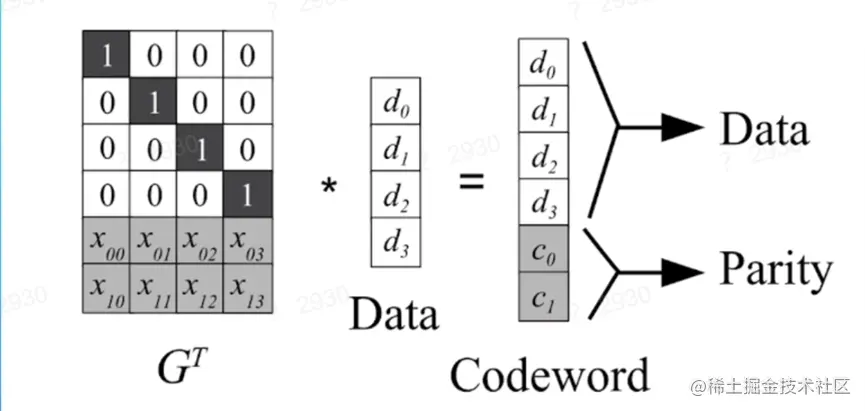

Erasure Coding ：

将数据分段，通过特殊的编码方式存储额外的校验块，并条带化的组成块，存储在 DN 上。

读写简单，修复简单，高可用。

条带化：

连续的数据按条带（远小于整个块的单位）间隔交错的分布在不同的块中。（需要的数据小，就可以不受其他数据影响不可读。修复优势。需要大的时候，可以拼接。）

业界常用Reed Solomon 算法。

成本更低：多副本方案需要冗余存储整个块，EC 方案需要冗余存储的数据一般更少。



2.3网络架构

机架/机柜：将几个服务器统一供电、提供对外网络的固定的物理设备。



TOR top of rack：机架顶部（或底部）的交换机，负责机架内服务器和数据中心的其他服务器的网络通信。



机房和数据中心：大量服务器集中放置的场所。

机房：基础设施建设，例如物理承重、空调、防水、消防。

  数据中心：强调机房的业务属性。

网络拓扑：按数据中心->机架->机器的顺序，描述进程在网络空间中所处的位置。

  跨机房专线：

由网络服务商提供，连接机房的专用网络。

稳定性和安全性好于公网。

相比于数据中心内网络，吞吐更为有限、延迟更高、成本更高。



故障域

基础设施中可能发生故障的区域或组件。每一个域都有自己的风险和挑战，由个别几个因素决定整个故障域的服务能力，需要进行架构。



机架感知

以 TOR 为关键点，机架是一个故障域。数据副本全部放置在一个机架中，当相应 TOR 故障时数据就无法访问。

机房感知

以机房的基础设施（空调、电力）和跨机房专线为关键点，它们发生故障时整个机房会发生故障，导致不可用。

多机房解决容量、容灾问题。读取优先本地。



3.元数据高扩展性

3.1扩展性方案

scale up：通过单机能力提升来提升系统服务能力，受到机器成本和物理定律的限制。

scale out：通过部署多台机器，一般也称为高扩展、水平扩展。

Kv模型：使用partition 方法。

水平分区和垂直分区：水平分区指按 key 来将数据划分到不同的存储上；垂直分区指将一份数据的不同部分拆开存储，用 key 关联起来。partition 一般都水平分区，又称 shard。

federation 架构

使得多个集群像一个集群一样提供服务的架构方法，提供了统一的服务视图，提高了服务的扩展性。



3.2社区解决方案

blockpool

将文件系统分为文件层和块存储层，对于块存储层，DN 集群对不同的 NN 提供不同的标识符，称为 block pool。

  viewfs

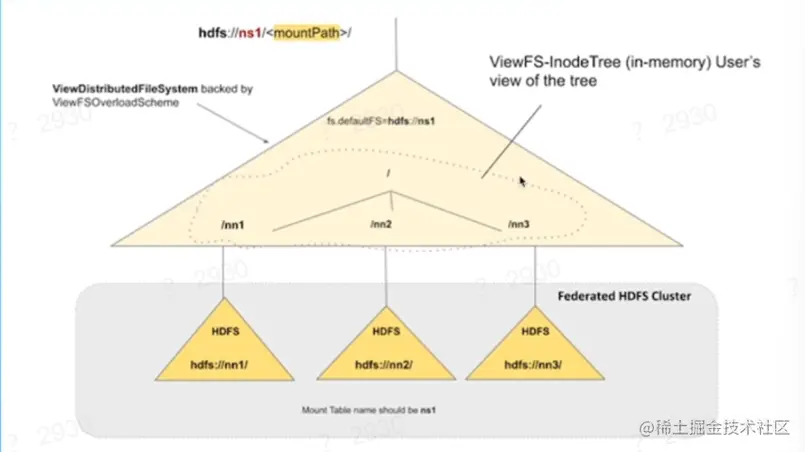

邦联架构的一种实现，通过客户端配置决定某个路径的访问要发送给哪个 NN 集群。

缺点：客户端配置难以更新、本身配置方式存在设计。

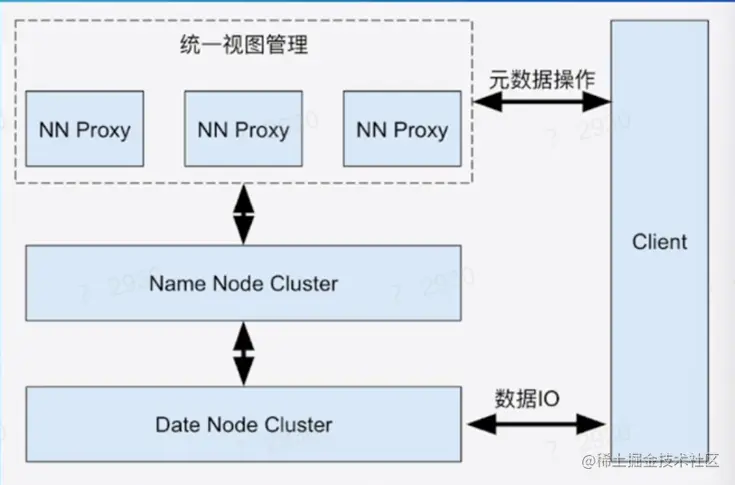

3.3NNProxy

字节自研的 HDFS 代理层。

3.4小文件问题

HDFS 设计上是面向大文件的，小于一个 HDFS Block 的文件称为小文件。

元数据问题：多个小文件相对于一个大文件，使用了更多元数据服务的内存空间。

数据访问问题：多个小文件相对于一个大文件，I/O 更加的随机，无法顺序扫描磁盘。

计算任务启动慢：计算任务在启动时，一般会获得所有文件的地址来进行 MapReduce 的任务分配，小文件会使得这一流程变长。

典型的 MR 流程中，中间数据的文件数和数据量与 mapper*reducer 的数量成线性，而为了扩展性，一般 mapper 和 reducer 的数量和数据量成线性。于是，中间数据的文件数和数据量与原始的数据量成平方关系。

小文件合并任务：计算框架的数据访问模式确定，可以直接将小文件合并成大文件而任务读取不受影响。通过后台运行任务来合并小文件，可以有效缓解小文件问题。通过 MapReduce/Spark 框架，可以利用起大量的机器来进行小文件合并任务。
