HDFS 高可用与高扩展性机制分析

元数据高可用

高可用的需求

服务高可用的需求

  • 故障类型：

    • 硬件故障
    • 软件故障
    • 人为故障

  • 灾难：数据中心级别不可用

    • 机房断电
    • 机房空调停机
    • 机房间网络故障、拥塞

  • 如果HDFS 系统不可用：

    • 无法核算广告账单，直接引发收入损失
    • 无法生产数据报表，数据驱动无从谈起
    • 无法进行模型训练，引起用户体验下滑

业务停止的损失极大，所以HDFS 系统的高可用性就至关重要

高可用的衡量

  • 服务可用指标：

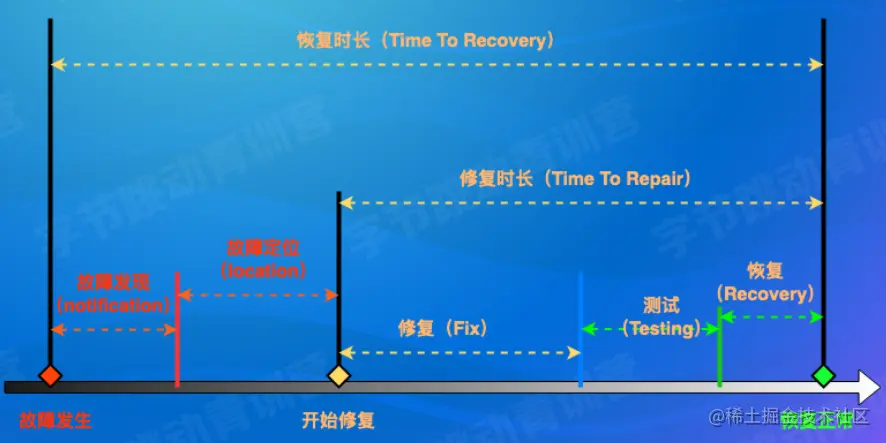

    • MTTR：发现一次故障需要多久恢复
    • MTTF：平均一次故障花费多少时间
    • MTBF：多久会有一次故障


可用性的年化

  1. 可用性：A = MTBF/(MTBF + MTTR)

  2. 不可用时间：

    • 可用性 99.9%，全年8.76 小时不可用
    • 可用性 99.99%，全年52.6分钟不可用
    • 可用性 99.999%，全年5.26分钟不可用

高可用的形式

  • 服务高可用：
    • 热备份：有一个相同服务跑着
    • 冷备份：将关键数据备份，将备份在其他服务上重启
  • 故障恢复操作
    • 人工切换
    • 自动切换 HDFS的设计中，采用了中心化的元数据管理节点NameNode,容易成为故障中的单点

HDFS 主备同步实现

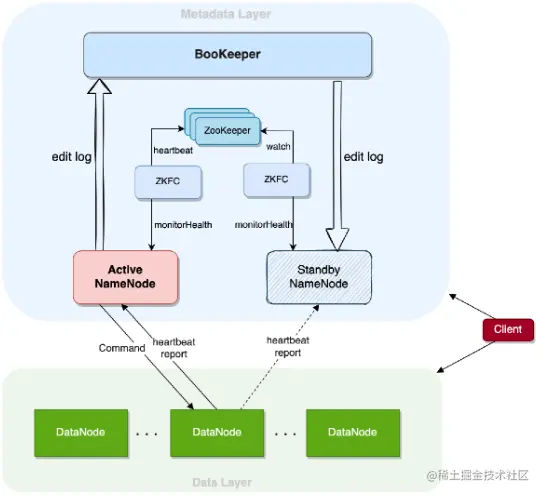

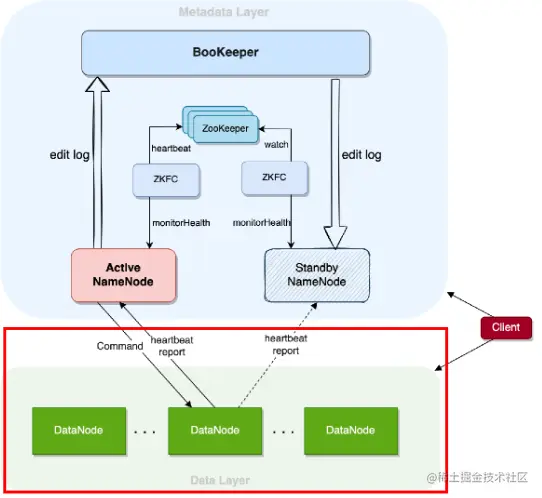

HDFS NameNode 高可用架构

  • 组件介绍：

    • ActiveNamenode:主节点，提供服务，生产日志
    • StandbyNamenode:备节点，消费日志
    • ZooKeeper:为自动选主提供统一协调服务
    • BookKeeper:提供日志存储服务
    • ZKFC:NameNode探活、触发主备切换
    • HA Client:提供了自动切换的客户端
    • edit log:操作的日志

  • 围统三个问题来看高可用：

    • 节点状态如何更新
    • 操作日志如何同步
    • 如何做到自动切换

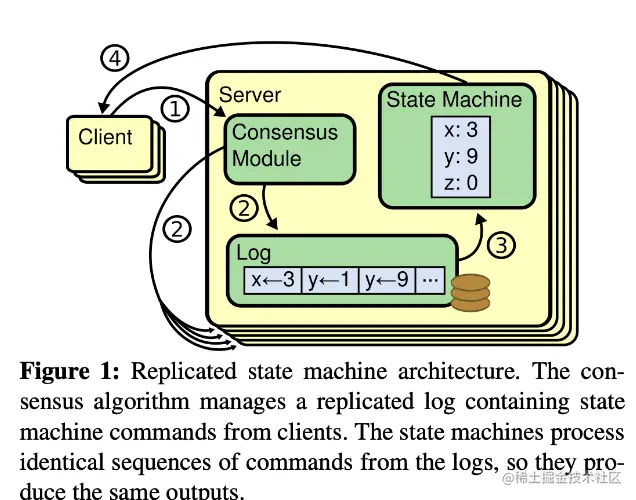

理论基础-状态机复制和日志

状态机复制时实现容错的常规方法

  • 组件
    • 状态机以及其副本
    • 变更日志
    • 共识协议

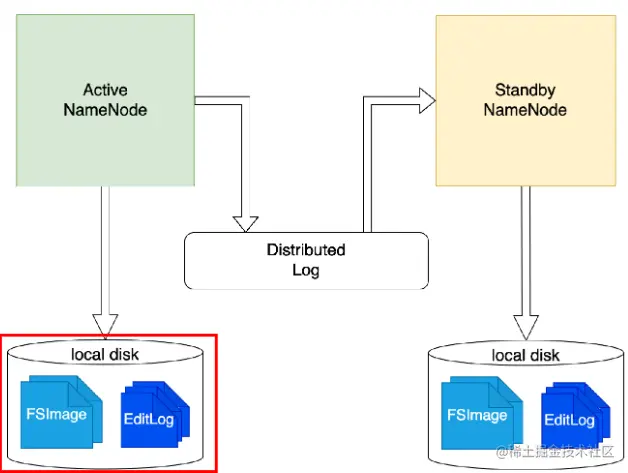

NameNode状态持久化

FSImage和EditLog:

FSImage：整个目录树，各个节点，各个节点的子节点，父节点是那些

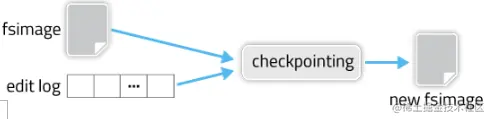

Checkpoint机制：

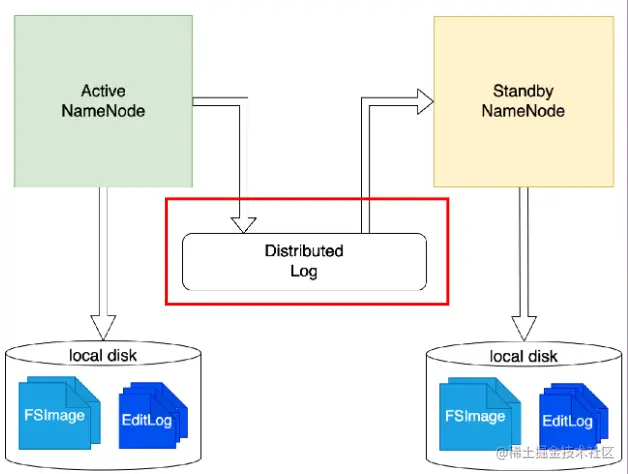

NameNode 操作日志的生产消费

日志：目录树和文件信息的更新

Active 生产 Standby消费

  • 物理日志与逻辑日志

    • 逻辑日志：-A-B到-A-C

  • 日志系统：

    • 高可用
    • 高扩展性
    • 高性能
    • 强一致(有序)


NameNode 块状态维护

  • 回顾

    • DataNode Heartbeat 心跳
    • DataNode Block Report

  • 区别

    • Active 即接收，也发起变更（发起相应处理）
    • Standby 只接收，不发起变更

  • Content Stale 状态

    • 主备切换后,避免DN的不确定状态

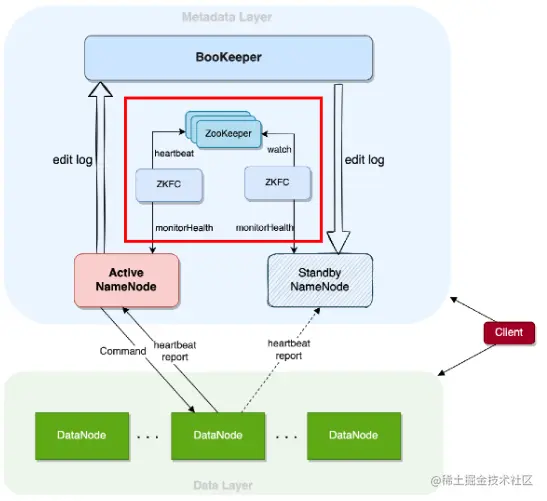

HDFS 自动主备切换

分布式协调组件-ZooKeeper

一般用于提供选主、协调、元数据存储

  • 使用它的组件:

    • HDFS、 YARN. HBase
    • Kafka. ClickHouse等

  • HA核心机制:Watch

自动主备切换流程 - Server 侧

ZKFailoverController： 作为外部组件，驱动HDFS NameNode 的主备切换

  • 注册节点，监控节点状态
  • 监控部署在一起的NameNode的状态

轮询探活

脑裂问题

Fence 机制


自动主备切换流程 - Client 侧

核心机制：StandbyException 会存一组DataNode地址

Client自动处理


日志系统 BookKeeper简介

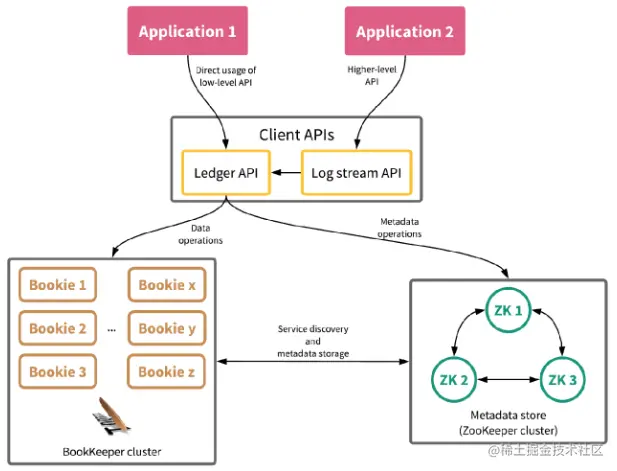

BookKeeper架构

  • BookKeeper存储日志
    • 低延时
    • 持久性
    • 强一致性
    • 读写高可用
  • 对比:日志系统和文件系统的复杂度


Quorum 机制

  • Quorum 机制:多副本一致性读写

  • 场景：

    • 多副本对象存储，用版本号标识数据新旧

  • 规则：

    • 1.Q.+Qw >Q
    • 2.Qw >Q/2

  • 思考：日志场景比对象保存更简单


BookKeeper Quorum

  • Sloppy Quorum 机制

  • 日志场景:顺序追加、只写

  • Wnte Quorum:写入副本数

  • Ack Quorum:响应副本数

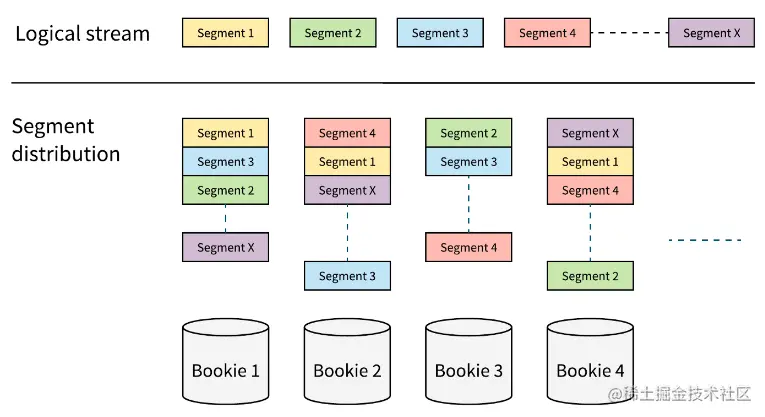

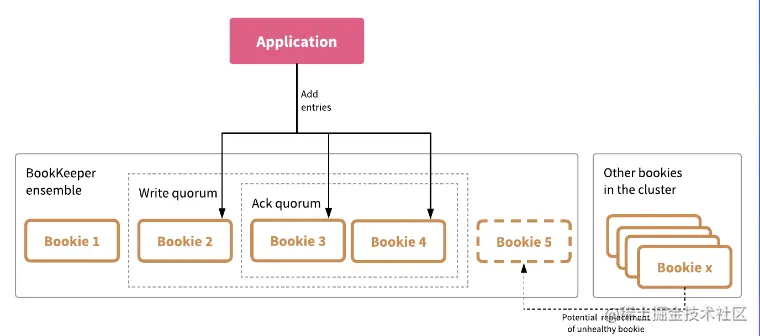

BookKeeper Ensemble

Ensemble 机制

  • Round-Robin Load Balancer

    • 第一轮 :1.2.3
    • 第二轮:2,3.4
    • 第三轮:3,4,1
    • 第四轮:4,1,2

  • 优势:数据均衡


数据存储高可用

单机存储的数据高可用机制

回到单机存储-RAID

  • Redundant Array of Independent Disks

RAID 方案讲解

  1. RAID 0:条带化
  2. RAID 1:冗余

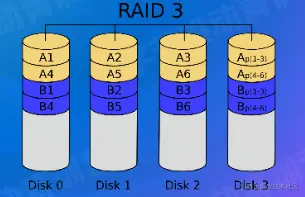

  3. RAID 3:容错校验




HDFS 的数据高可用机制

HDFS多副本：

HDFS 版本的RAID 1

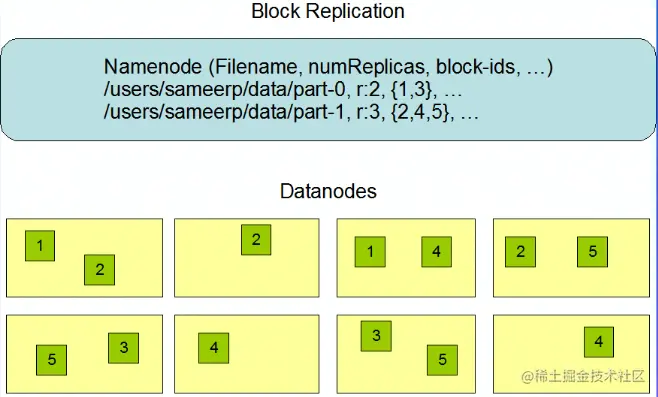

图:Hadoop的多副本放置

  • 优点：
    • 读写路径简单
    • 副本修复简单
    • 高可用


Erasure Coding 原理

DFS 版本的RAID 2/3

业界常用Reed Solomon算法

图： Reed Solomon 算法原理


HDFS Erasure Coding

HDFS 版本的RAID 2（条带化）

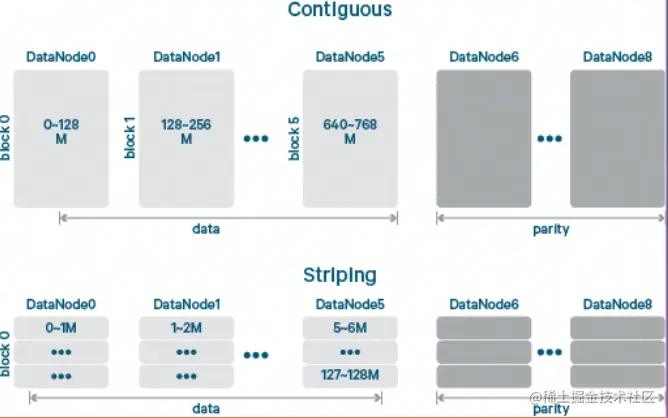

图：直接保存的EC和Stripe（条带化）后保存的EC

  • 和多副本比较：
    • 读写速度
    • 成本
    • 修复速度
    • 读写路径的实现


考虑网络架构的数据高可用

网络架构

  • Server:一台服务器
  • 机架(Rack):放服务器的架子。
  • TOR(Top of Rack):机架顶部的交换机。
  • POD(Point of Delivery):数据中心中的一个物理区域
  • 数据中心(Data Center):集中部署服务器的场所

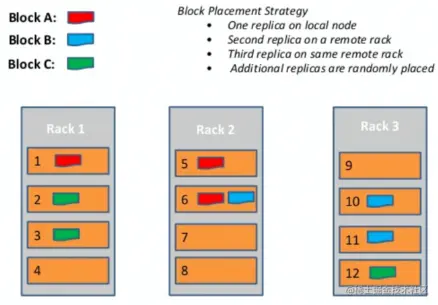

副本放置策略-机架感知

一个TOR 故障导致整个机架不可用

VS

降低跨rack流量

trade-off:一个本地、一个远端

图:HDFS的多机架放置


案例:字节跳动的 HDFS 多机房容灾方案简介

字节跳动的 HDFS 集群 从单机房演进到双机房，再从双机房演进到更多的机房。

  • 多机房解决的问题

    • 容量问题
    • 容灾问题

  • HDFS 双机房放置的设计

    • 写入时，每个数据块在两个机房至少各有一个副本，数据实时写入到两个机房。
    • 读取时，优先读本地的副本，避免了大量的跨机房读取

  • 多机房部署的组件：

    • ZooKeeper
    • BookKeeper
    • NameNode
    • DataNode

  • 容灾期间的策略：

    • 容灾期间，限制跨机房写入
    • 容灾期间，限制跨机房副本复制

元数据高扩展性

元数据扩展性挑战

元数据节点扩展性挑战

HDFS NameNode 是个集中式服务，部署在单个机器上，内存和磁盘的容量、CPU 的计算力都不能无限扩展。

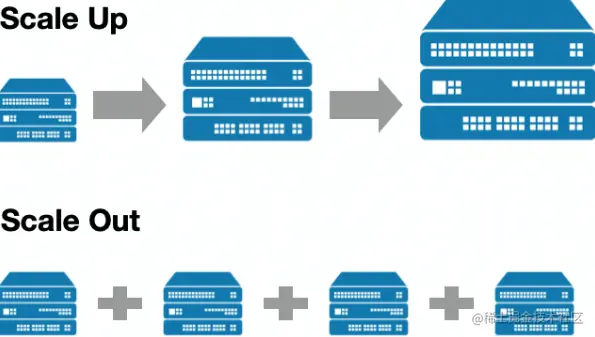

  • scale up vs. scale out

    • 扩容单个服务器的能力
    • 部署多个服务器来服务

  • 挑战

    • 名字空间分裂
    • DataNode 汇报
    • 目录树结构本身复杂


常见的 Scale Out 方案

  • KV模型的系统可以使用 partition

    • Redis
    • Kafka
    • MySQL(分库分表)

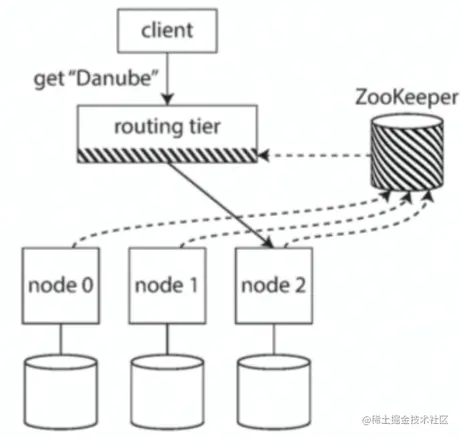

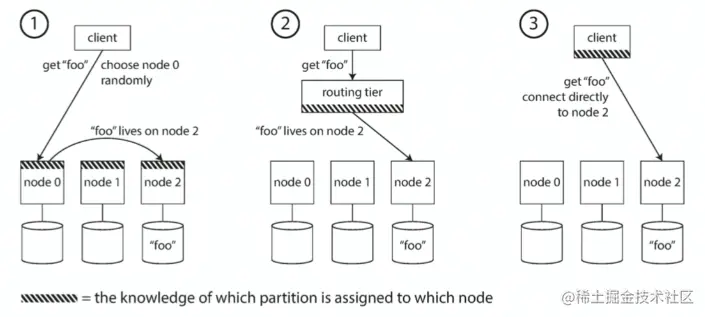

  • 右图:三种数据路由方式

    • 服务端侧
    • 路由层
    • 客户端侧


社区的解决方案

社区解决方案-BlockPool

解决DN同时服务多组NN的问题

  • 文件服务分层：

    • Namespace
    • Block Storage

  • 用blockpool来区分DN的服务

    • 数据块存储
    • 心跳和块上报


社区解决方案-viewfs

Federation架构:将多个不同集群组合起来,对外表现像一个集群一样。

右图:viewfs 通过在 client-side的配置，指定不同的目录访问不同的NameNode。

局限性:运维复杂


字节跳动的 NNProxy 方案

字节跳动的 NNProxy

NNProxy是 ByteDance 自研的HDFS代题层提供了路由服务 NNProxy主要实现了路由管理和RPC转发

以及鉴权、限流、查询缓存等额外能力

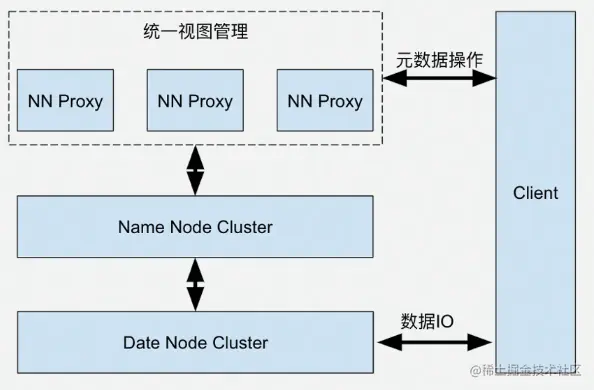

图: NNProxy所在系统上下游 9e75305f709bd747cd884211e36d4f2.png

NNProxy 路由规则保护

考虑点:扩展性、运维性

图：路由规则的保存


案例:小文件问题

  • 小文件问题(LSOF lots of small files ):大小不到一个HDFS Block 大小的文件过多

    • NameNode 瓶颈
    • I/O变成小的随机IO，数据访问变慢
    • 计算任务启动慢

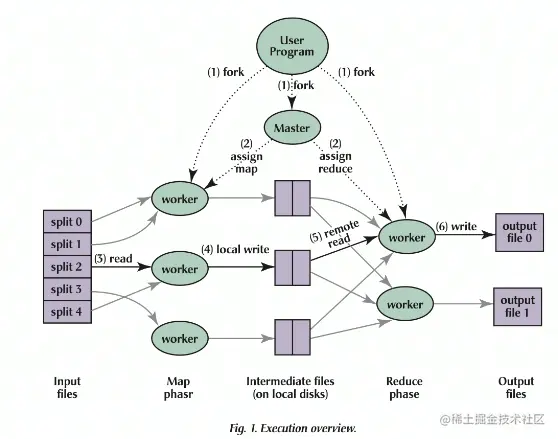

图:MapReduce的 worker 数量过多容易引起小文件问题

  • 解决方案：

    • 后台任务合并小文件
    • Shuffle Service


数据存储高扩展性

超大集群的长尾问题

延迟的分布和长尾延迟

延迟的分布：

用百分数来表示访问的延迟的统计特征 例如p95延迟为 1ms,代表95%的请求延迟要低于1ms 但后5%的请求延迟会大于1ms

长尾延迟：尾部(p99/p999/p999）的延迟，衡量系统最差的请求的情况。 会显著的要差于平均值

尾部延迟变大

木桶原理

长尾问题的表现-慢节点

慢节点:读取速度过慢，导数客户端阻塞

集群扩大 10倍，问题扩大N（>10)倍

超大集群的可靠性问题

超大集群下的数据可靠性

必然有部分数据全部副本在损坏的机器上，发生数据丢失

Copyset

将DataNode 分为若干个Copyset 选块在 copyset 内部选择

原理：减少了副本放置的组合数,从而降低副本丢失的概率。

缺陷：一个Copyset挂掉，所有的数据丢失


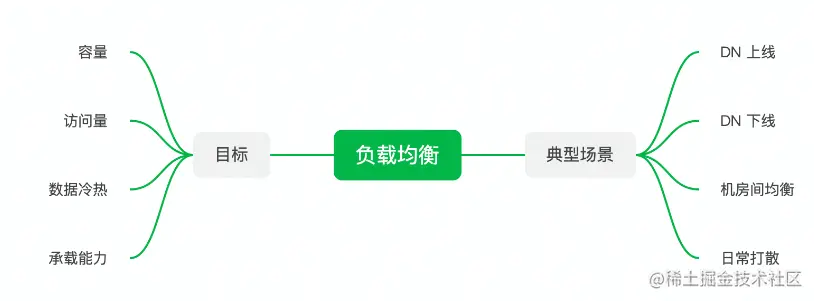

超大集群的不均匀问题


数据迁移工具速览

  • 跨NN迁移

    • DistCopy
    • FastCopy

  • Balancer

总结：

  • HDFS 作为大数据离线分析场景的核心组件，高可用和高扩展性是架构设计的重中之重。

  • 高可用确保了业务能稳定运行，HDFS 上存储的数据随时可以访问。

  • 高扩展性确保了 HDFS 能存储的数据量能随着资源投入无限扩展下去，业务发展不被基础组件拖累。

  • 字节跳动 HDFS 依然在持续迭代，在元数据扩展性、数据治理与调度、数据生态体系、单机存储引擎、云上存储等方向依然大有可为。
