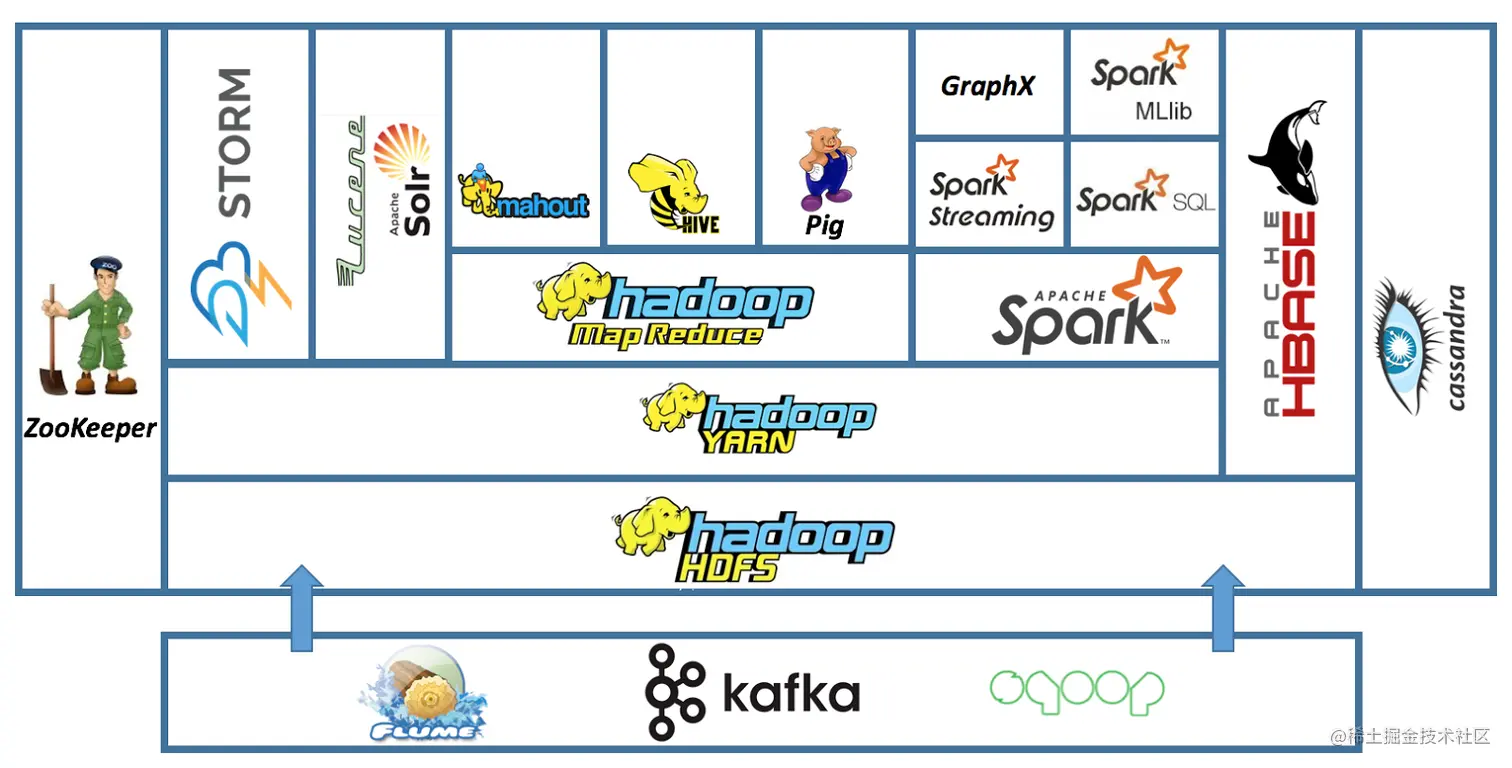

- HDFS 元数据高可用
- HDFS 数据存储高可用
- HDFS 元数据高扩展性
- HDFS 数据存储高扩展性
1. HDFS 元数据高可用
1.1 高可用的需求
1.1.1 服务高可用的需求
- 故障类型：
- 硬件故障
- 软件故障
- 人为故障
- 灾难：数据中心级别不可用
- 机房断电
- 机房空调停机
- 机房网络故障堵塞
故障不可避免 灾难时有发生
- 如果 HDFS 系统不可用 业务停止的损失极大
- 无法核算广告账单 直接引发收入损失
- 无法生产数据报表 数据驱动无从谈起
- 无法进行模型训练 用户体验越来越差
1.1.2 高可用的衡量
服务可用性指标
- MTTR（Mean Time To Repair）
- 平均修复时间，系统能多快恢复
- MTTF（Mean Time To Failure）
- 平均失效时间，运行到故障间的时间，一般用于不可修复的系统（制造业）。
- MTBF（Mean Time Between Failures）
- 平均无故障时间，两次故障间的间隔，一般用于可修复的系统（软件）。
1.1.3 可用性的年化
可用性计算：
1.1.4 高可用的形式
服务高可用
- 冷备份：备份服务的数据，可以和数据归档相结合。在主服务故障时，利用备份的数据重启。
- 热备份：主服务和备服务同时运行，在主服务故障时，随时可以切换到备服务。
故障恢复操作
- 人工切换：在故障发生时，运维人员接收报警后，手动执行服务切主操作。一般较慢，难以满足全年不可用时间的目标。
- 自动切换：通过探活组件、分布式共识协议等手段，系统能自动发现主服务的故障，并切换到备份不符。
1.2 HDFS 主备同步实现

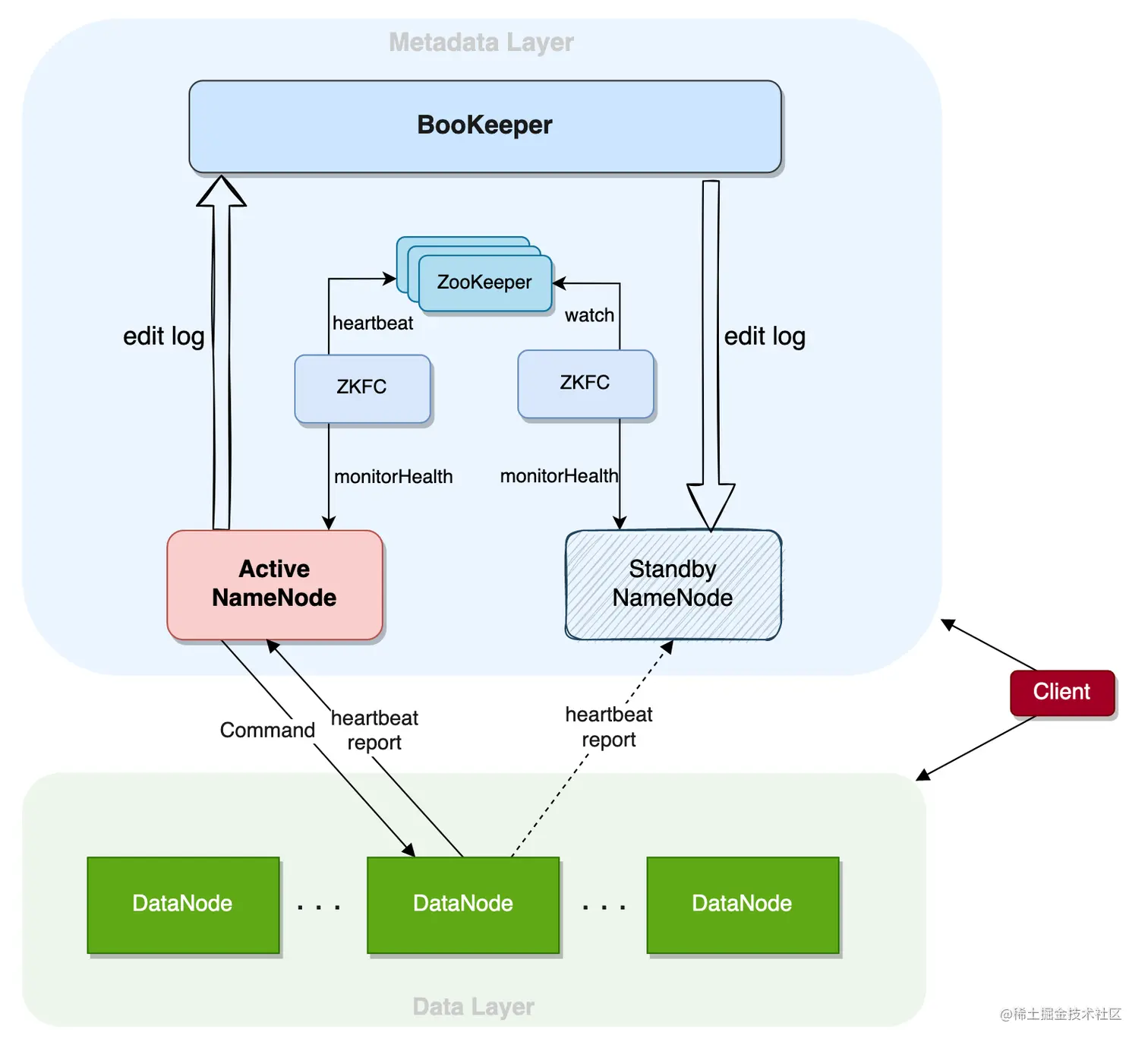

1.2.1 HDFS NameNode 高可用架构
- Active NameNode：提供服务的 NameNode 主节点，生产 editlog。
- Standby NameNode：不提供服务，起备份作用的 NameNode 备节点，消费 editlog
- ZooKeeper：开源的分布式协调组件，主要功能有节点注册、主节点选举、元数据存储。
- BookKeeper：开源的日志存储组件，存储 editlog
- ZKFC：和 ZK、NN 通信，进行 NN 探活和自动主备切换。
- HA Client：处理 StandbyException，在主备节点间挑选到提供服务的主节点。
- EditLog：操作的日志
1.2.2 理论基础 - 状态机复制和日志

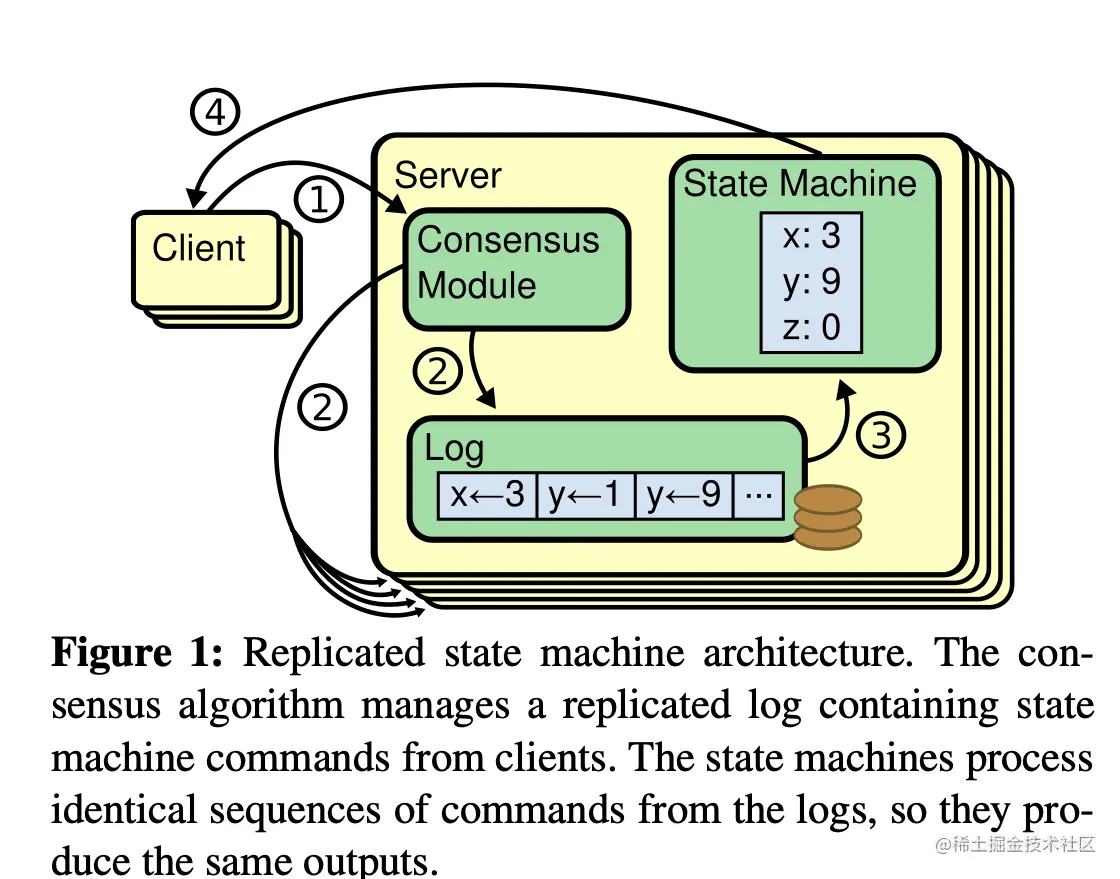

状态机复制模型：实现容错服务的一种常规方法，主要通过复制服务器，并协调客户端和这些服务器镜像间的交互来达到目标。这个方法也同时提供了理解和设计复制管理协议的一套基本框架。
- 状态机：一个状态机从“初始”状态开始，每一个输入都被传入转换函数和输出函数，以生成一个新的状态和输出。在新的输入被接收到前，状态保持不变，而输出同时被传输给恰当的接受者。
- 状态机复制：确定性的状态机具有「处理确定的输入后，状态唯一确定」的特性。状态机复制利用这个特性实现多个相同的状态机副本的同步更新。
- 变更日志：触发状态机更新的变更操作，具有全局确定的顺序。
- 共识协议：确保每个副本都能收到相同的日志的共识协议，常见的有 Paxos、Raft、ZAB。
1.2.3 NameNode 状态持久化

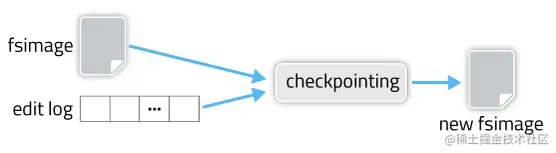

Checkpoint 机制：将旧的 FSImage 和 EditLog 合并生成新的 FSImage 的流程，在完成后旧的数据可以被清理以释放空间。
- FSImage 文件：较大的状态记录文件，是某一时刻 NN 全部需要持久化的数据的记录。大小一般在 GB 级别。
- EditLog 文件：是某段时间发生的变更日志的存储文件。大小一般在 KB~MB 级别。
1.2.4 NameNode 操作日志的生产消费

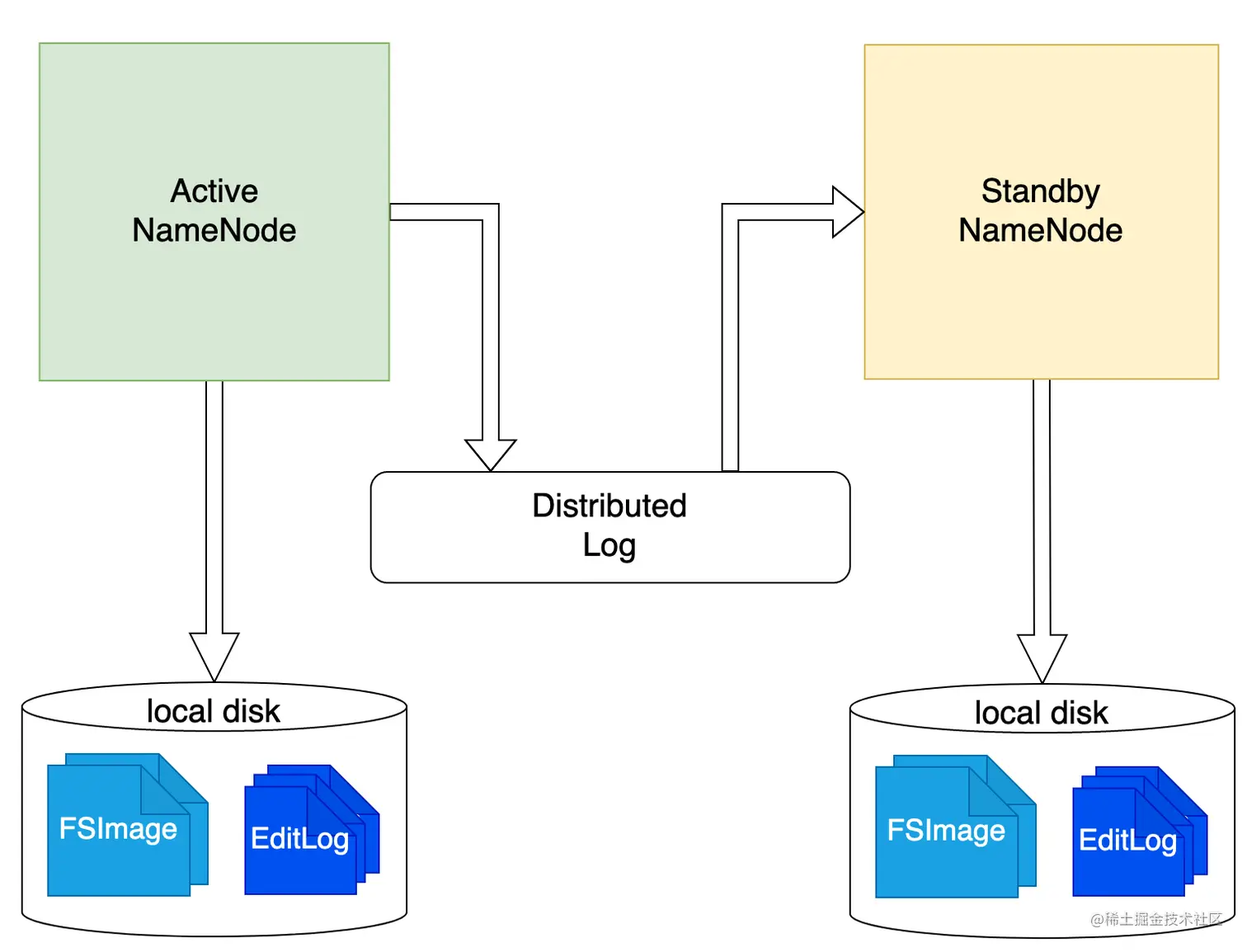

- Active 生产 Standby 消费
- 物理日志：存储了物理单元（一般是磁盘的 page）变更的日志形式。
- 逻辑日志：存储了逻辑变更（例如 rename /a to /b）的日志形式。
- 日志系统
- 高可用
- 高扩展性
- 高性能
- 强一致有序
1.2.5 NameNode 块状态维护
区别：
- Active 即接收，也发起变更
- Standby 只接收，不发起变更
Content Stale 状态
- 主备切换后，避免 DN 的不确定状态
1.3 HDFS 自动主备切换
1.3.1 分布式协调组件 - ZooKeeper
- 一般用于提供选主、协调、元数据存储。
- ZooKeeper 是广泛使用的选主组件，它通过 ZAB 协议保证了多个 ZK Server 的状态一致，提供了自身的强一致和高可用。
- ZooKeeper 的访问单位是 znode，并且可以确保 znode 创建的原子性和互斥性（CreateIfNotExist）。client 可以创建临时 znode，临时 znode 在 client 心跳过期后自动被删除。
- ZK 提供了 Watch 机制，允许多个 client 一起监听一个 znode 的状态变更，并在状态变化时收到一条消息回调（callback）。
- 基于临时 znode 和 Watch 机制，多个客户端可以完成自动的主选举。
1.3.2 自动主备切换流程 - Server 侧
- ZKFailoverController
- 作为外部组件，驱动 HDFS NameNode 的主备切换
- 一般和 NN 部署在一起的进程，负责定时查询 NN 存活和状态、进行 ZK 侧主备选举、执行调用 NN 接口执行集群的主备状态切换、执行 fence 等能力。
1.3.3 自动主备切换流程 - Client 侧
- 核心机制
- StandbyException
1.4 日志系统 BookKeeper 简介

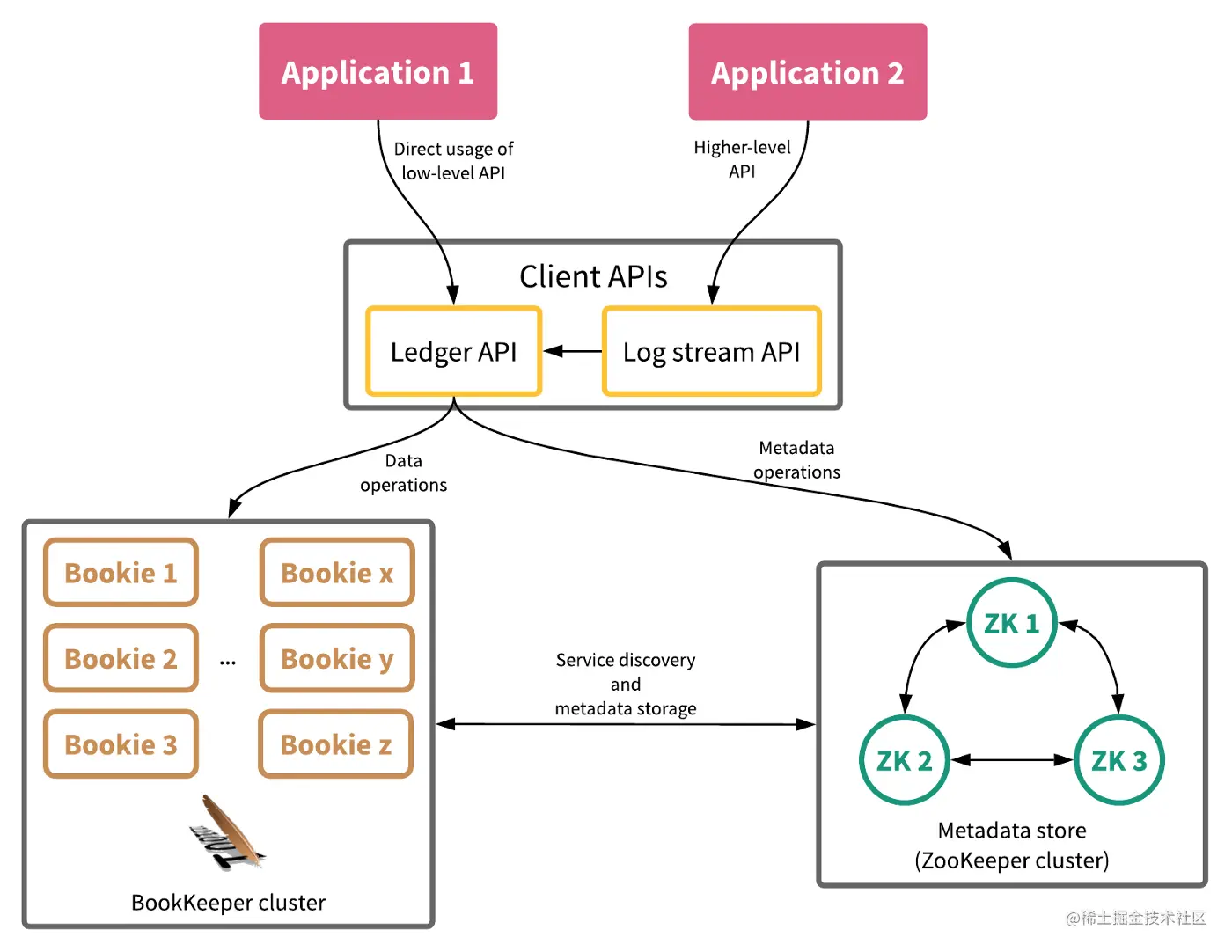

1.4.1 BookKeeper 架构
- BookKeeper 存储日志
- 低延时：整个集群的读写能力可以随着添加存储节点 Bookie 而扩展
- 持久性：数据写入多个存储节点，数据写入就不会丢失
- 强一致性：日志系统是追加写入的形式，Client 和日志系统的元数据可以明确目前已经成功的写入日志的序号
- 读写高可用：日志存储本身是高可用的。因为日志流比文件系统本身的结构更为简单，日志系统高可用的实现也更为简单。
1.4.2 Quorum 机制

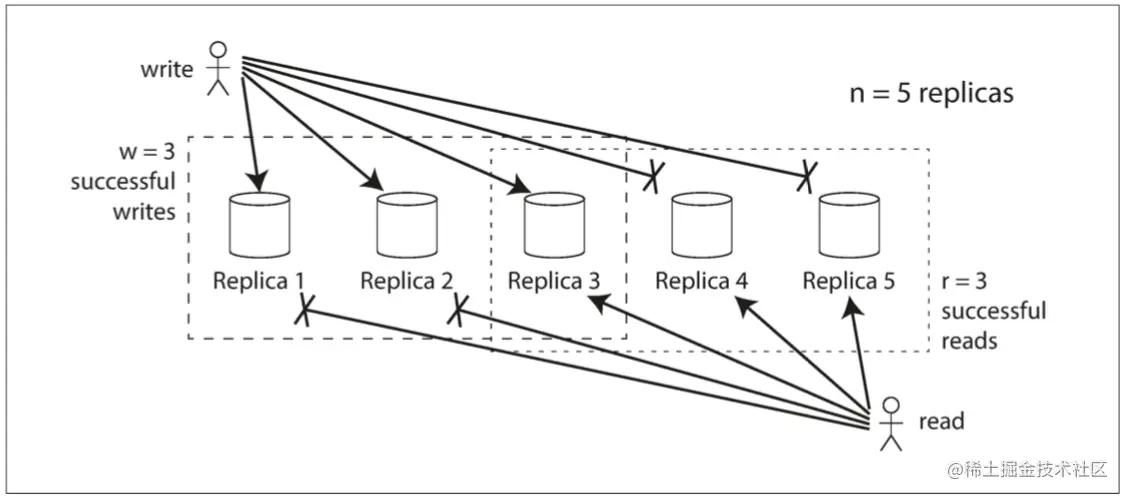

- Quorum 机制
- 多副本一致性读写
- 基于鸽巢原理 在多个副本间确保高可用、高性能的多副本变更协议
- 场景
- 多副本对象存储 用版本号标识数据新旧
- 高可用：多个副本确保了高可用
- 高性能：不用等所有副本写入成功，降低了的长尾延迟
日志场景比对象保存更简单
1.4.3 Bookkeeper Quorum
- Sloppy Quorum 机制
- 基于 Quorum 的多数派思想来提供高可用、高性能写入的日志写入
- 场景
- 日志写入是追加，不是状态变更，只需要确认目前的 entry-id，相对更简单

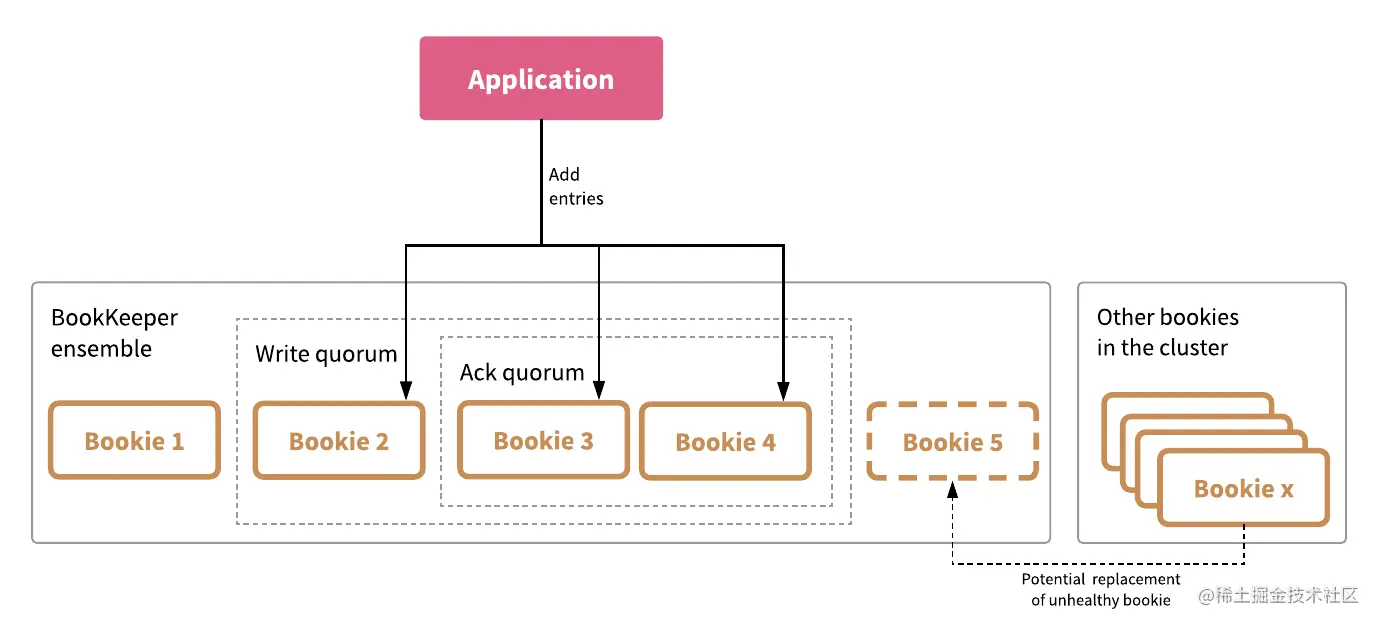

- Write Quorum：一次写入需要写入到的存储节点数
- Ack Quorum：一次写入需要收到的响应数，小于 write quorum
- 高性能：不用等所有副本写入成功，降低了的长尾延迟
- Ensemble：通过轮询来确认 write quorum 实际对应的存储节点实例，可以比较简单的完成副本放置和扩展

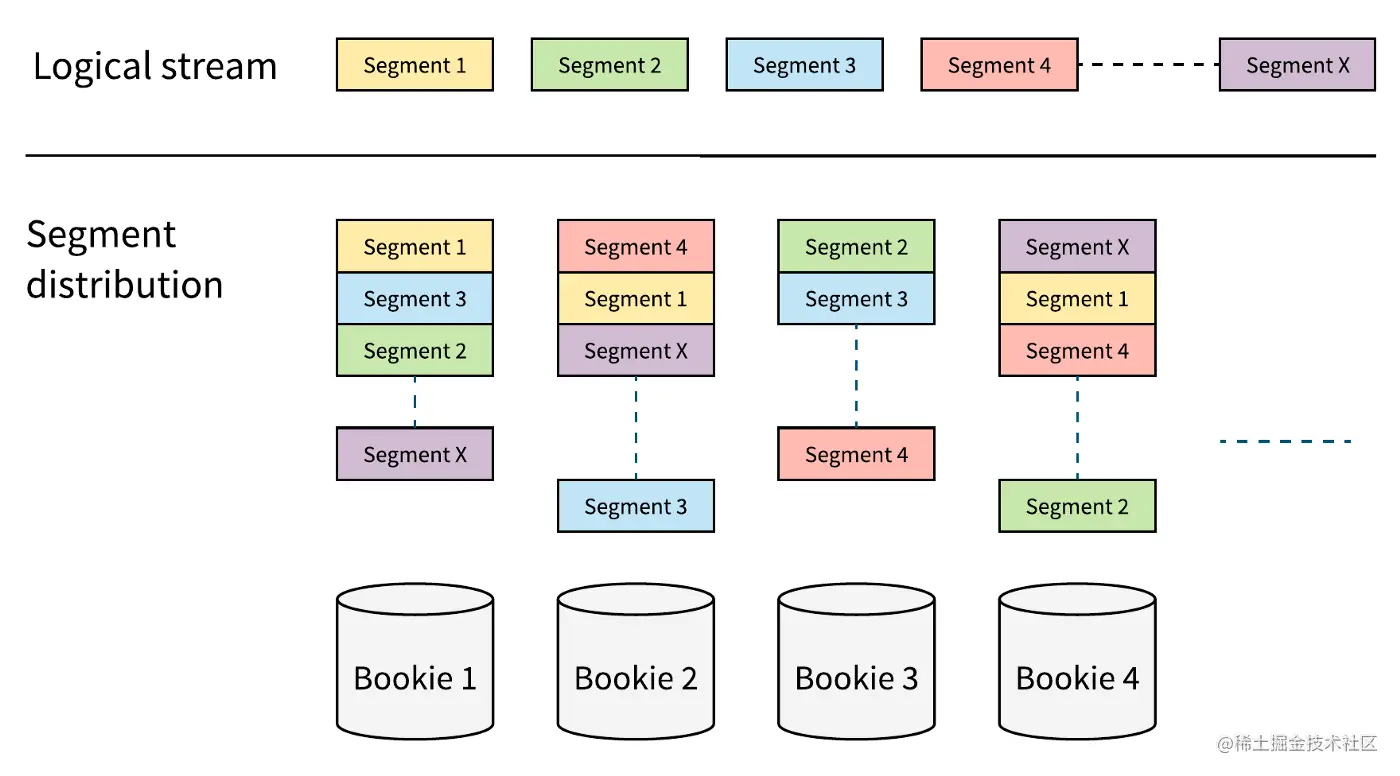

1.4.4 Bookkeeper Ensemble
优势：数据均衡
2. 数据存储高可用
2.1 单机存储的数据高可用机制
2.1.1 回到单机存储 - RAID
Redundant Array of Independent Disks

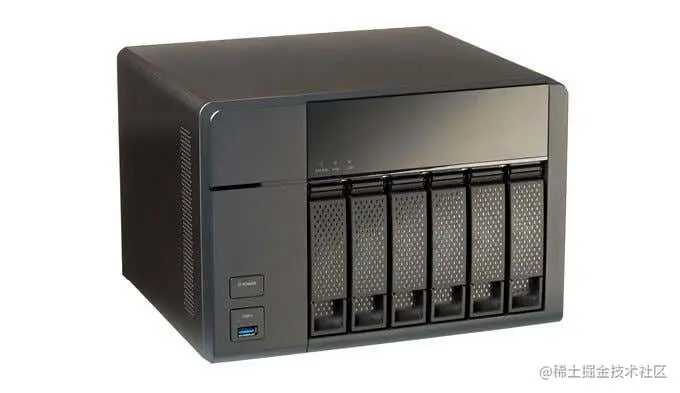

提供 RAID 功能的 NAS 设备
2.1.2 RAID 方案讲解
RAID：将多个廉价、不可靠、低性能、容量小的磁盘组装在一起，提供高可靠、高性能、大容量逻辑磁盘服务的一组磁盘列阵方案。
- RAID 0 ：将数据分块后按条带化的形式分别存储在多个磁盘上，提供大容量、高性能。

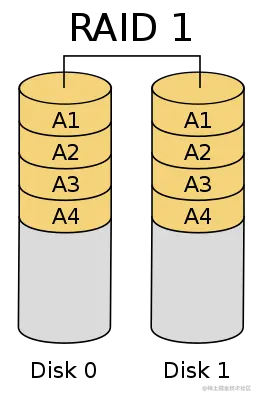

- RAID 1：将数据副本存储在多个磁盘上，提供高可靠

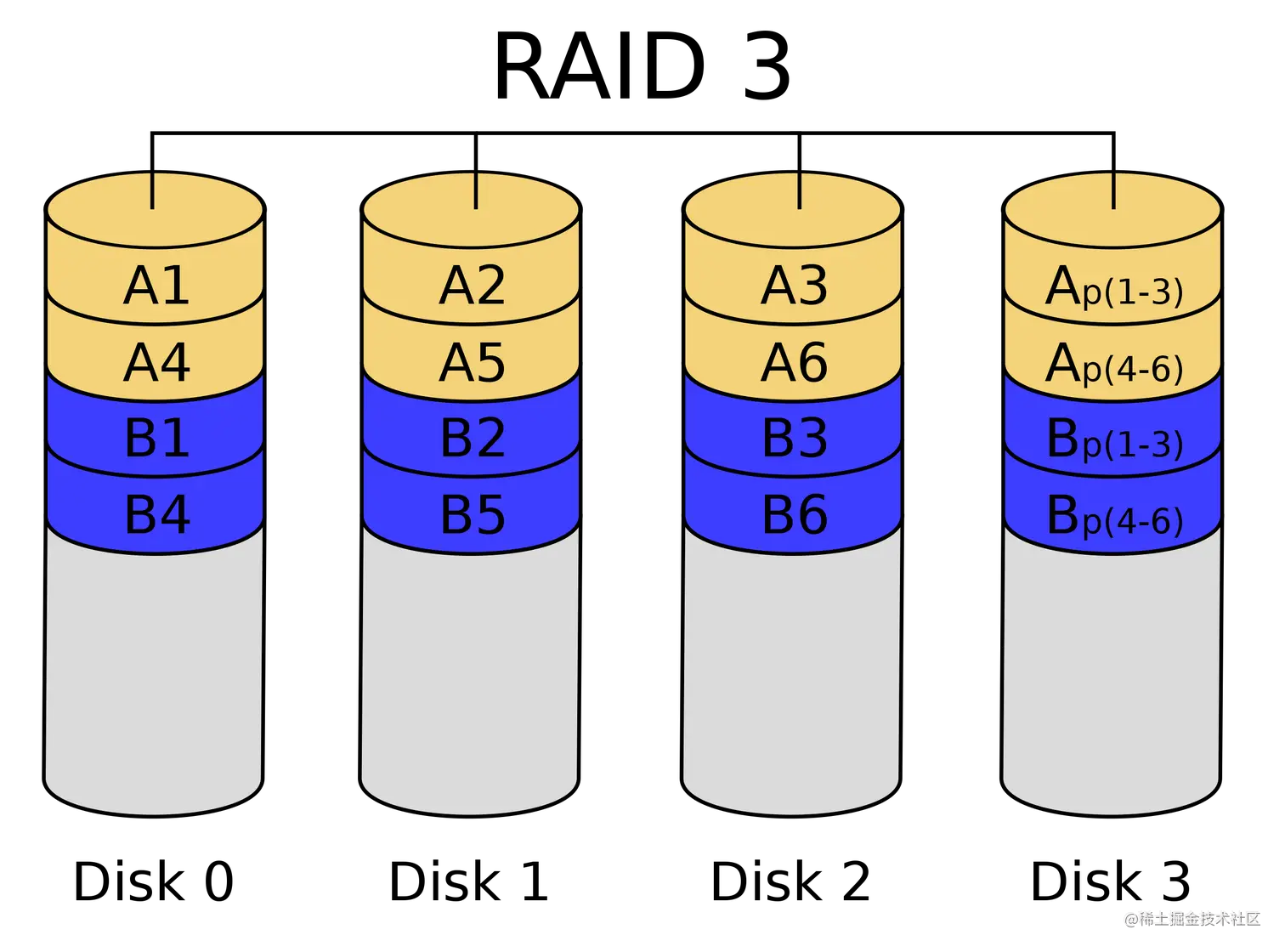

- RAID 3：在数据分块存储的基础上，将数据的校验码存储在独立的磁盘上，提供高可靠、高性能。
2.2 HDFS 的数据高可用机制
2.2.1 HDFS 多副本

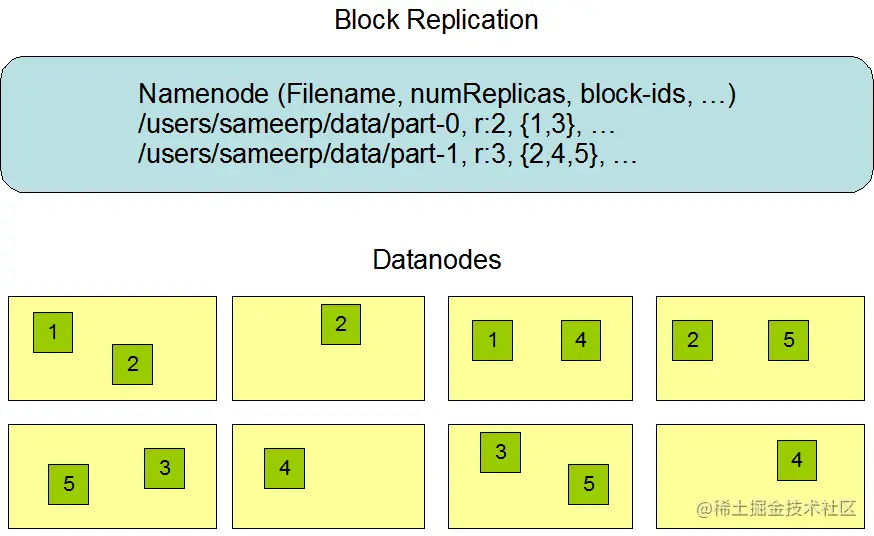

HDFS 版本的 RAID 1 将数据块存储在多个 DN 上
Hadoop 的多副本放置
- 优点
- 读写路径简单
- 副本修复简单
- 高可用
2.2.2 Erasure Coding 原理

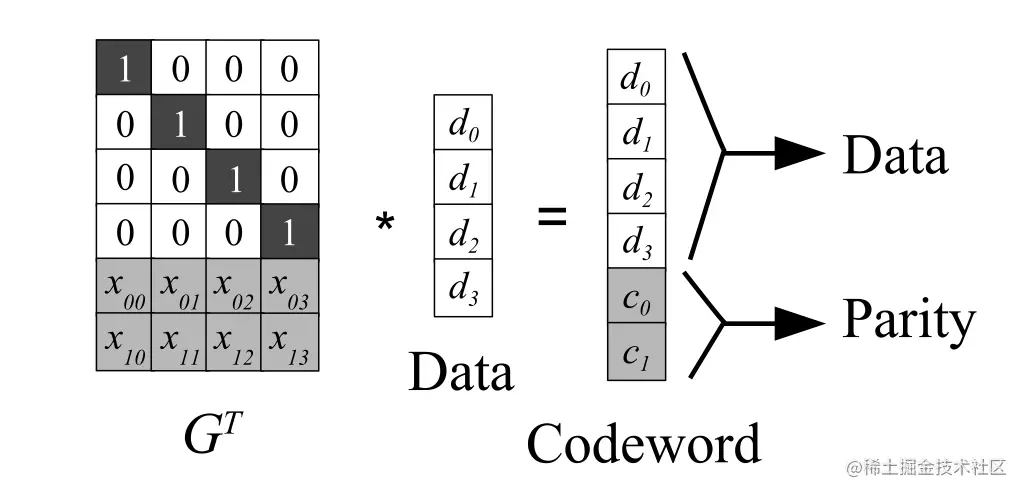

HDFS 版本的 RAID 2/3 业界常用 Reed Solomon 算法
Reed Solomon 算法原理
2.2.3 HDFS Erasure Coding

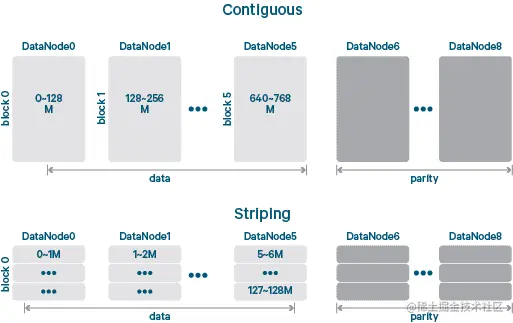

将数据分段，通过特殊的编码方式存储额外的校验块，并条带化的组成块，存储在 DN 上。
和多副本相比
- 成本更低
- 实现读写路径更复杂
2.3 考虑网络架构的数据高收入
2.3.1 网络架构
- 机架/机柜：将几个服务器统一供电、提供对外网络的固定的物理设备。
- TOR（top of rack）：机架顶部（或底部）的交换机，负责机架内服务器和数据中心的其他服务器的网络通信。

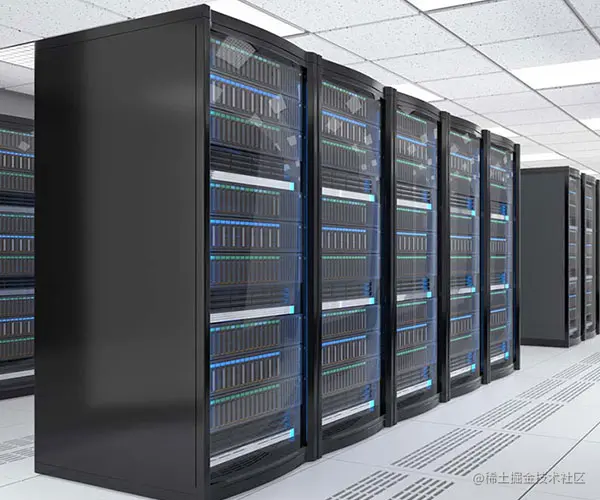

- 机房和数据中心都是指大量服务器集中放置的场所。
- 机房：强调的基础设施建设，例如物理承重、空调、防水、消防。
- 数据中心：强调机房的业务属性。

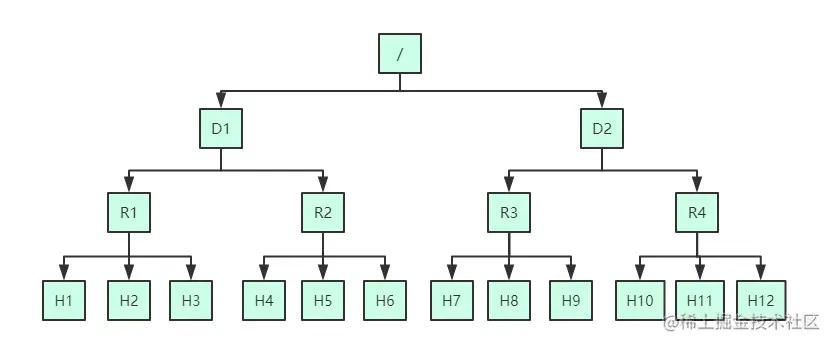

- 网络拓扑：按数据中心->机架->机器的顺序，描述进程在网络空间中所处的位置。
- 跨机房专线：由网络服务商提供，连接机房的专用网络。
- 稳定性和安全性好于公网。
- 相比于数据中心内网络，吞吐更为有限、延迟更高、成本更高。

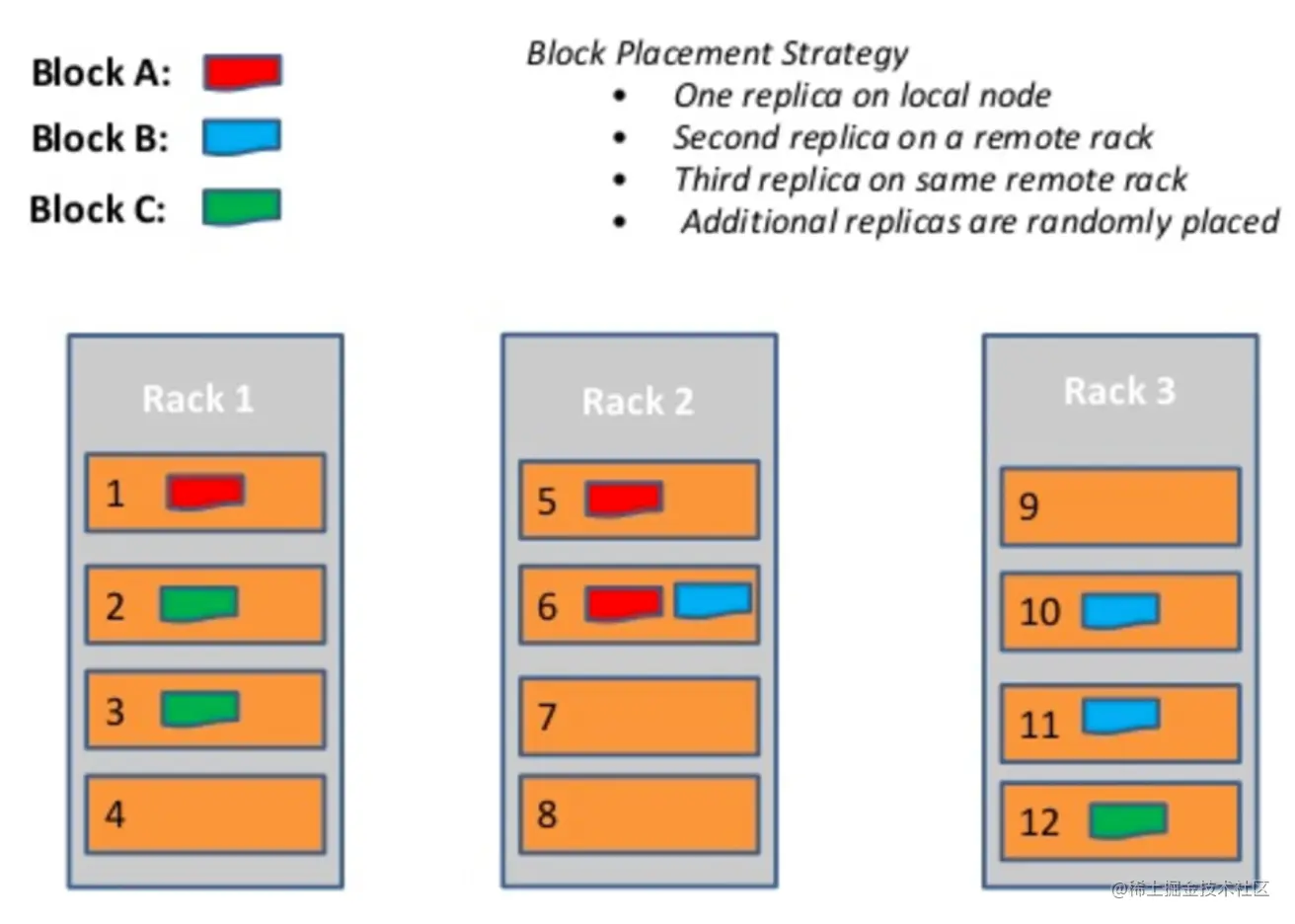

2.3.2 副本放置策略 - 机架感知
以 TOR 为关键点，机架是一个故障域。数据副本全部放置在一个机架中，当相应 TOR 故障时数据就无法访问
2.4 案例分析
2.4.1 字节跳动的 HDFS 多机房实践
HDFS 集群从单机房演进到双机房，再从双机房演进到更多的机房。
多机房能够解决容量问题和容灾问题
HDFS 双机房放置的设计：
- 写入时，每个数据块在两个机房至少各有一个副本，数据实时写入到两个机房
- 读取时，优先读本地的副本，避免了大量的跨机房读取
2.4.2 多机房容灾实践

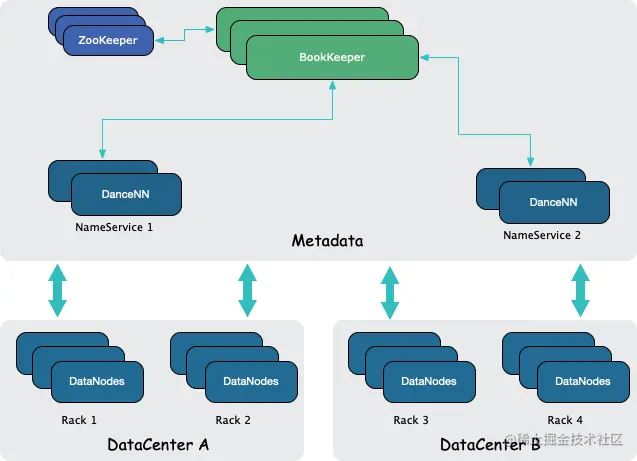

多机房部署的组件：ZooKeeper、BookKeeper、NameNode、DataNode
容灾期间的策略
- 容灾期间 限制跨机房写入
- 容灾期间 限制跨机房副本复制
3. 元数据高扩展性
3.1 元数据扩展性挑战
3.1.1 元数据节点扩展性的挑战
HDFS NameNode 是个集中式服务，部署在单个机器上，内存和磁盘的容量、CPU的计算力都不能无限扩展
扩展性方案

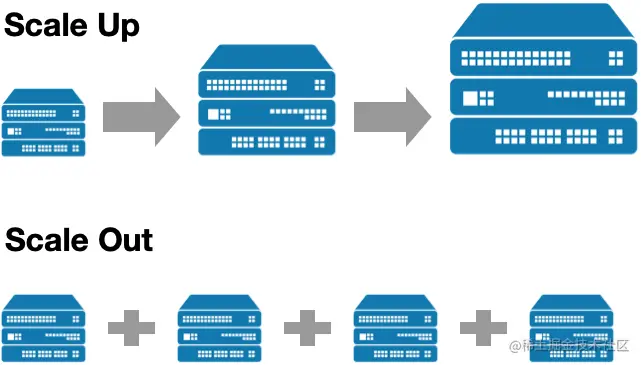

- scale up：通过单机的 CPU、内存、磁盘、网卡能力的提升来提升系统服务能力，受到机器成本和物理定律的限制。
- scale out：通过让多台机器组成集群，共同对外提供服务来提升系统服务能力。一般也称为高扩展、水平扩展。
挑战
- 名字空间分裂
- DataNode 汇报
- 目录树结构本身复杂
3.1.2 常见的 Scale Out 方案

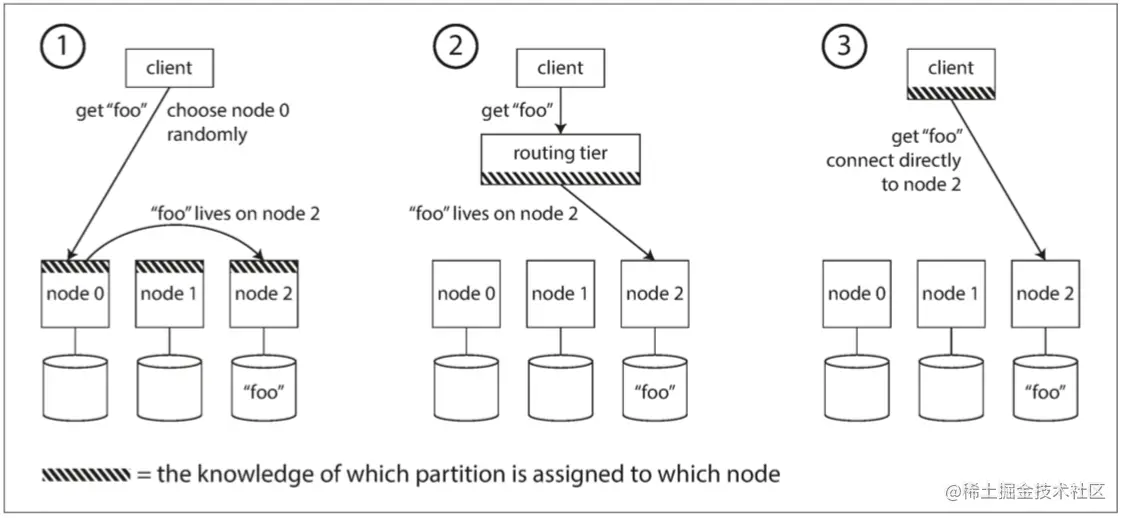

partition 方法
- 水平分区和垂直分区：水平分区指按 key 来将数据划分到不同的存储上；垂直分区指将一份数据的不同部分拆开存储，用 key 关联起来。partition 一般都水平分区，又称 shard。
- 常用于 KV 模型，通过 hash 或者分段的手段，将不同类型 key 的访问、存储能力分配到不同的服务器上，实现了 scale out。
- 重点：不同单元之间不能有关联和依赖，不然访问就难以在一个节点内完成。例如 MySQL 的分库分表方案，难以应对复杂跨库 join。
3.2 社区的解决方案
3.2.1 BlockPool

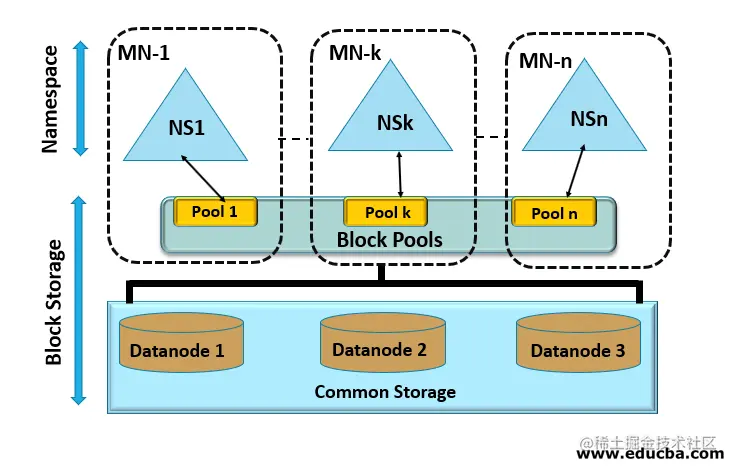

- 将文件系统分为文件层和块存储层，对于块存储层，DN 集群对不同的 NN 提供不同的标识符，称为 block pool。
- 解决了多个 NN 可能生成同一个 block id，DN 无法区分的问题。
3.2.2 viewfs

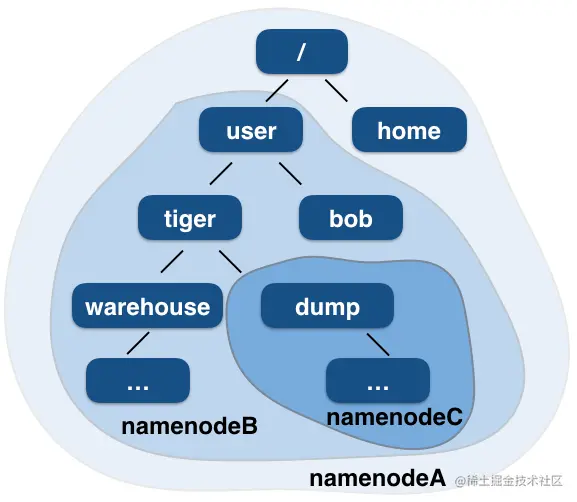

Federation 架构
- 使得多个集群像一个集群一样提供服务的架构方法，提供了统一的服务视图，提高了服务的扩展性。
- 文件系统的目录树比 kv 模型更复杂，划分更困难。
- 邦联架构的难点一般在于跨多个集群的请求，例如 HDFS 的 rename 操作就可能跨多个集群。

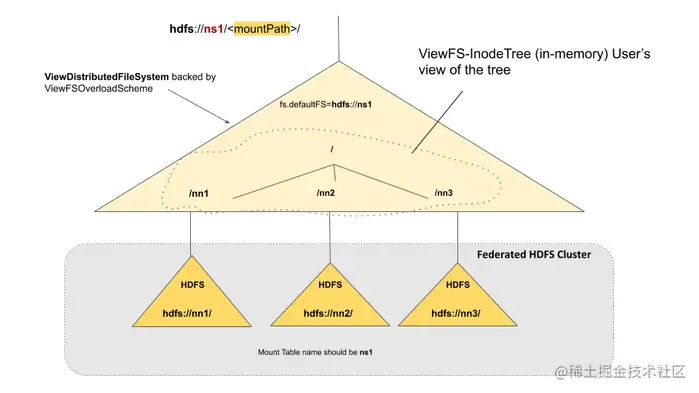

viewfs 通过在 client-side 的配置，指定不同的目录访问不同的 NameNode
3.3 字节跳动的 NNProxy 方案
3.3.1 字节跳动的 NNProxy
NNProxy 是 ByteDance 自研的 HDFS 代理层，主要提供了路由管理、RPC 转发，额外提供了鉴权、限流、查询缓存等能力。开源社区有类似的方案 Router Based Federation，主要实现了路由管理和转发。

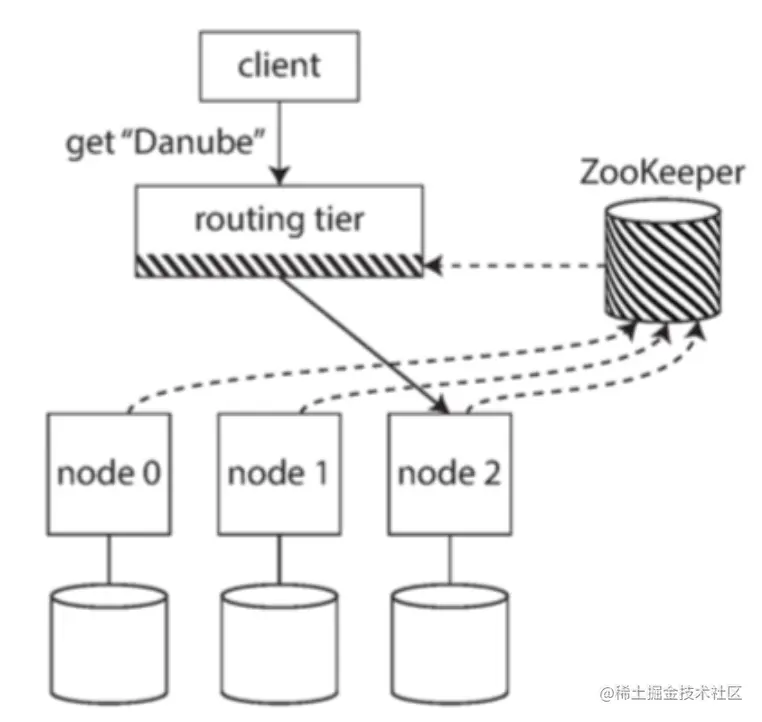

3.3.2 NNProxy 路由规则保存
3.3.3 NNProxy 路由转发实现
路径最长匹配规则
3.4 案例：小文件问题
小文件问题（LSOF） 不到一个 HDFS BLock 大小的文件过多
- 元数据问题：多个小文件相对于一个大文件，使用了更多元数据服务的内存空间。
- 数据访问问题：多个小文件相对于一个大文件，I/O 更加的随机，无法顺序扫描磁盘。
- 计算任务启动慢：计算任务在启动时，一般会获得所有文件的地址来进行 MapReduce 的任务分配，小文件会使得这一流程变长。

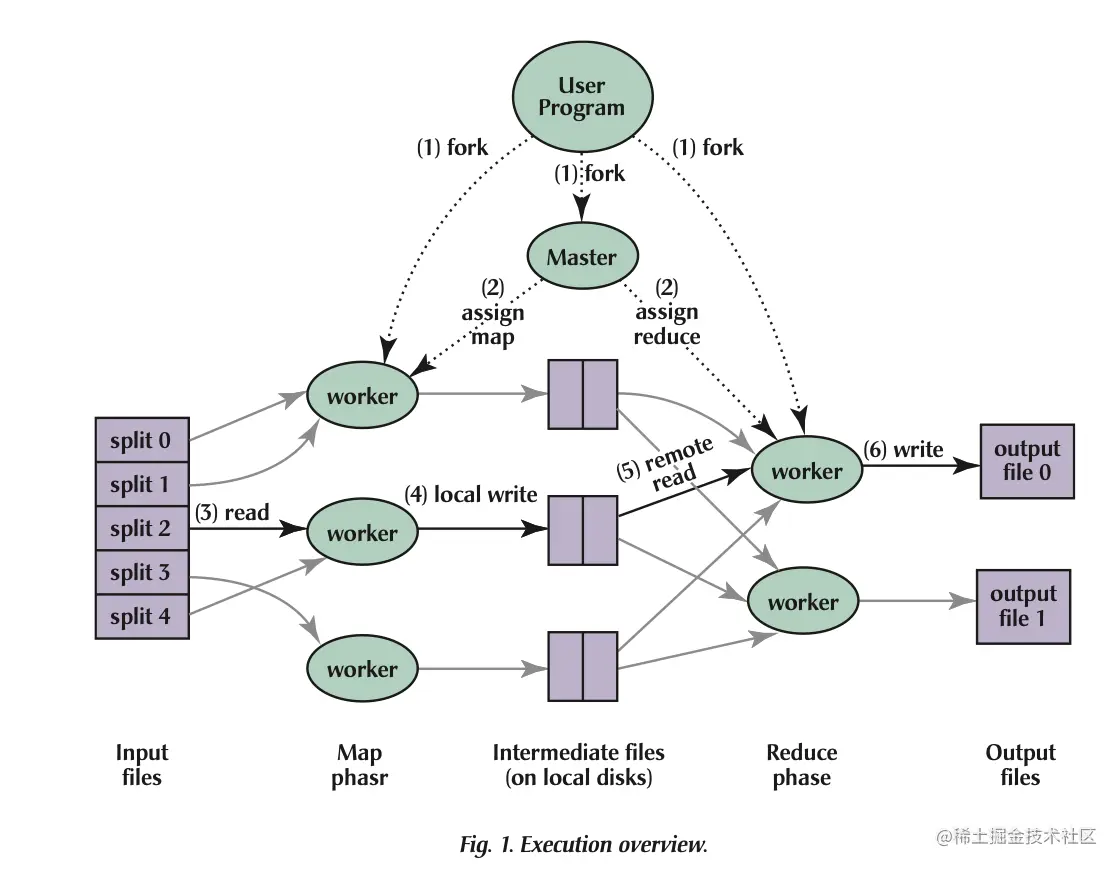

- 典型的 MR 流程中，中间数据的文件数和数据量与 mapper * reducer 的数量成线性，而为了扩展性，一般 mapper 和 reducer 的数量和数据量成线性。于是，中间数据的文件数和数据量与原始的数据量成平方关系。
- 解决方案
- 小文件合并任务：计算框架的数据访问模式确定，可以直接将小文件合并成大文件而任务读取不受影响。通过后台运行任务来合并小文件，可以有效缓解小文件问题。通过 MapReduce/Spark 框架，可以利用起大量的机器来进行小文件合并任务。
- Shuffle service：shuffle 流程的中间文件数是平方级的，shuffle service 将 shuffle 的中间数据存储在独立的服务上，通过聚合后再写成 HDFS 文件，可以有效地缓解中间数据的小文件问题
4. 存储数据高扩展性
4.1 超大集群的长尾问题
4.1.1 延迟的分布和长尾延迟

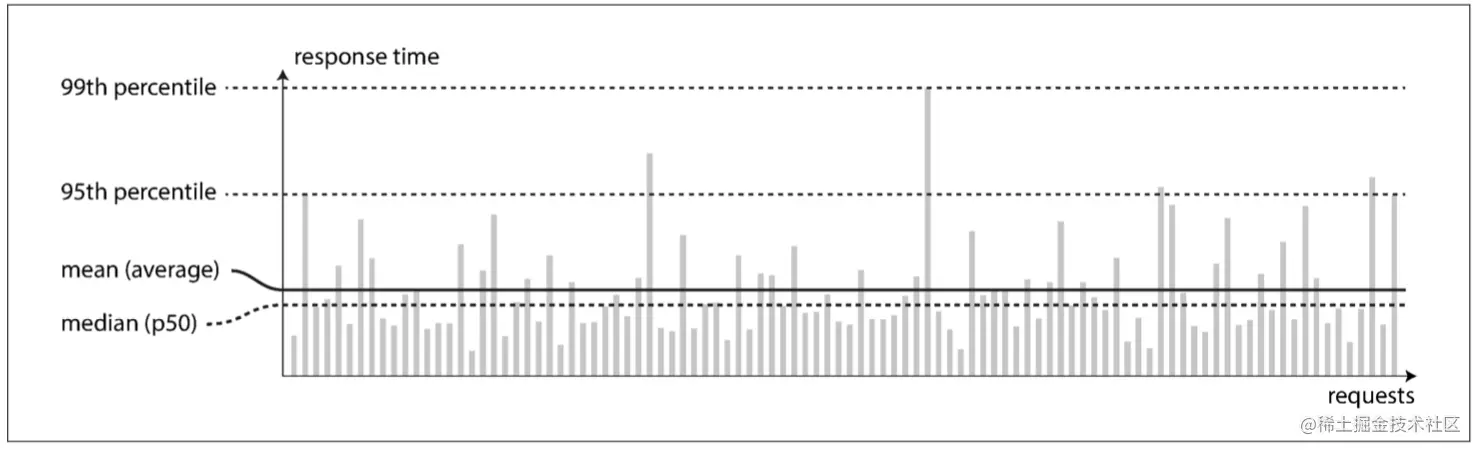

百分位延迟
- 将所有请求的响应速度从快到慢排序，取其中某百分位的请求的延迟时间。
- 例如 pct99 代表排在 99% 的请求的延迟。相对于平均值，能更好的衡量长尾的情况。
长尾延迟 尾部（p99/p999/p9999）的延迟，衡量系统最差的请求情况，会显著的差于平均值。

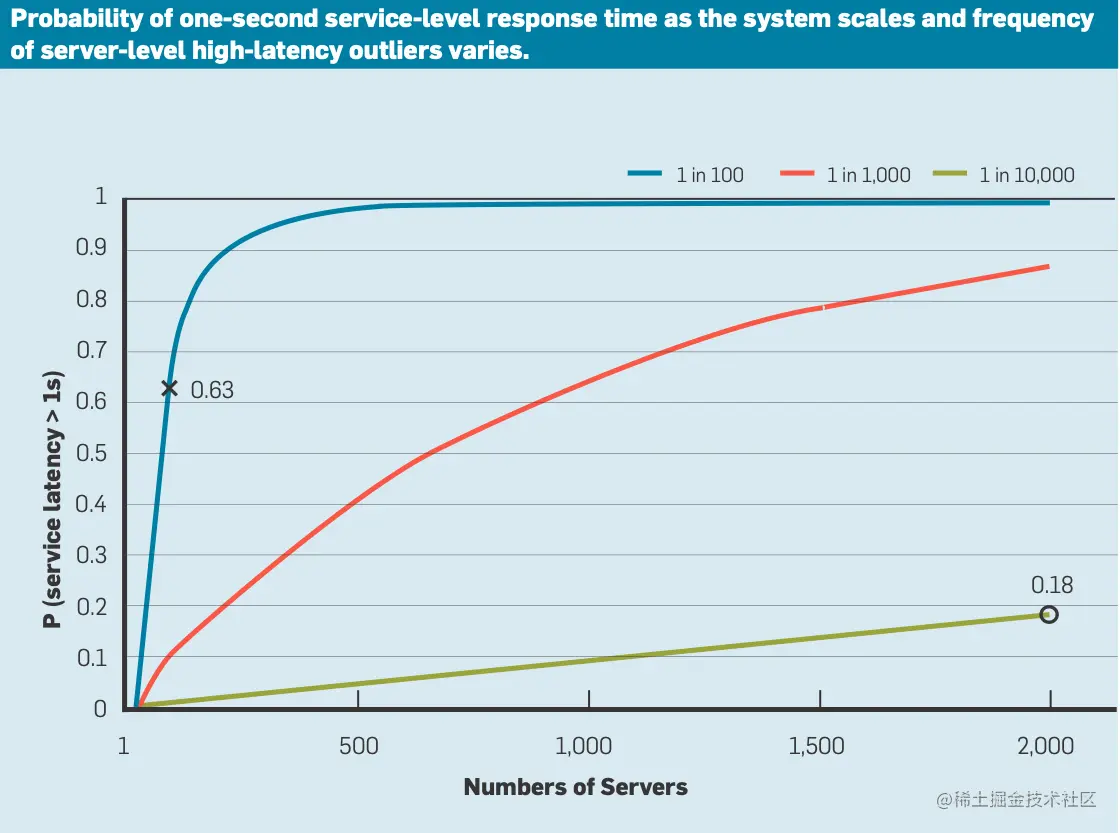

4.1.2 尾部延迟放大
- 木桶原理：并行执行的任务的耗时取决于最慢的一个子任务。

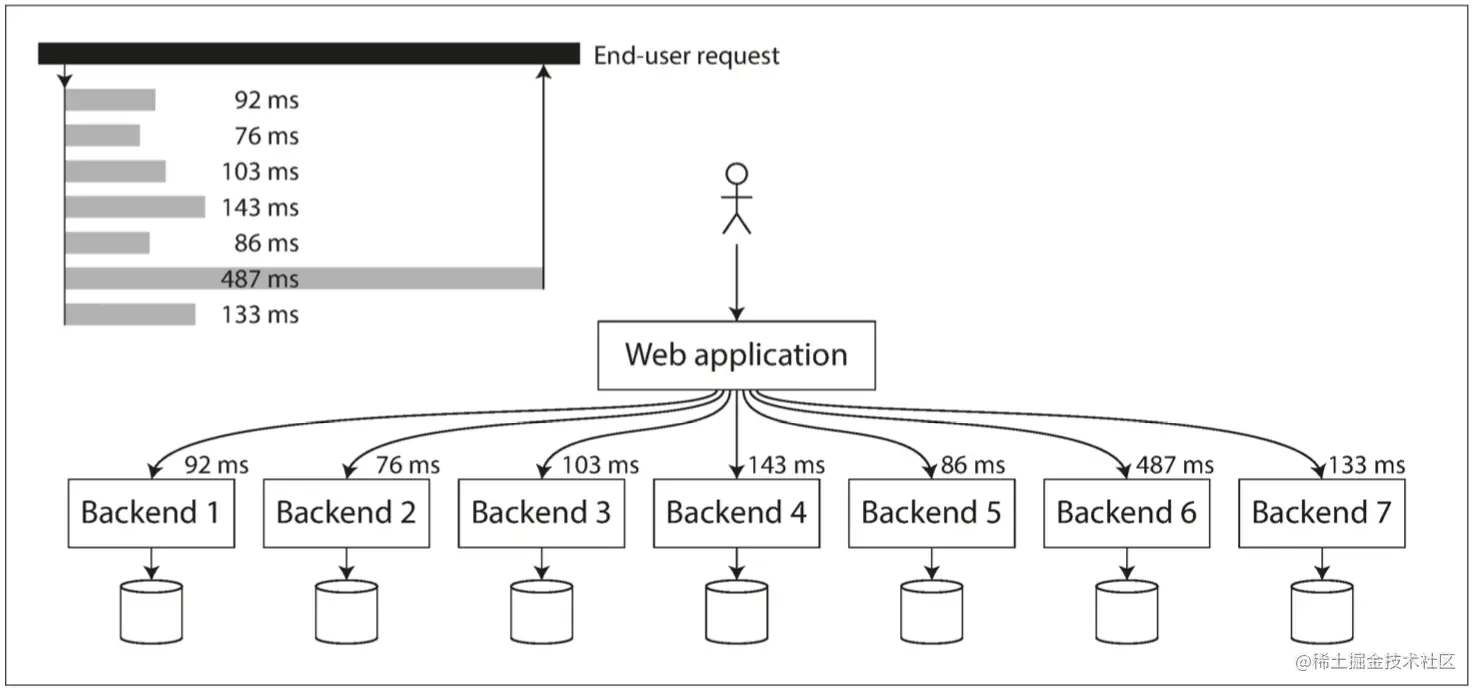

- 尾部延迟放大：一个请求或任务需要访问多个数据节点，只要其中有一个慢，则整个请求或任务的响应就会变慢。
- 固定延迟阈值，访问的集群越大， 高于该延迟的请求占比越高。
- 固定延迟百分位，访问的集群越大，延迟越差。
4.1.3 长尾问题的表现 - 慢节点
慢节点 读取速度过慢，导致客户端阻塞
慢节点问题：网络不会直接断联，而是不能在预期的时间内返回。会导致最终请求不符合预期，而多副本机制无法直接应对这种问题。
- 共享资源、后台维护活动、请求多级排队、功率限制
- 固定的损耗：机器损坏率
- 混沌现象
高负载：单个节点处理的请求超过了其服务能力，会引发请求排队，导致响应速度慢。是常见的一个慢节点原因。
- 全部任务完成时间取决于最慢的任务什么时候完成
- 集群规模变大，任务数据量也变大
- 只要任何数据块的读取收到长尾影响，整个任务都会停滞
4.2 超大集群的可靠性问题
4.2.1 超大集群下的数据可靠性
- 条件一：超大集群下，有一部分机器是损坏来不及修理的
- 条件二：副本放置策略完全随机
- 条件三：DN 的容量足够大
必然有部分数据全部副本在损坏的机器上发生数据丢失

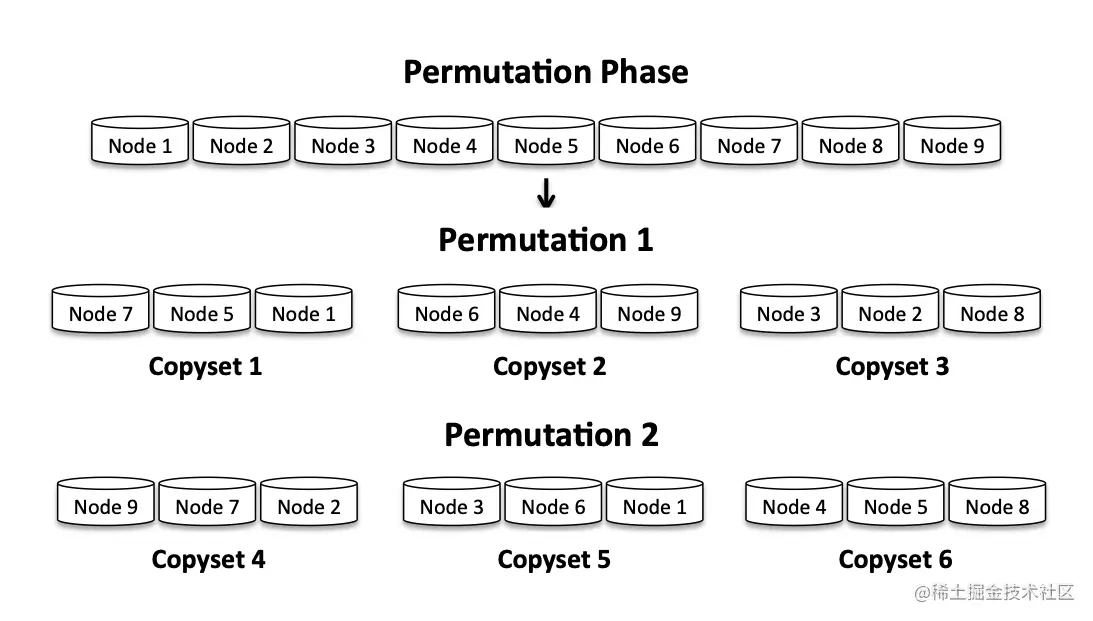

4.2.2 Copyset
降低副本放置的组合数，降低副本丢失的发生概率。
修复速度：DN 机器故障时，只能从少量的一些其他 DN 上拷贝数据修复副本。
4.3 超大集群的不均匀问题

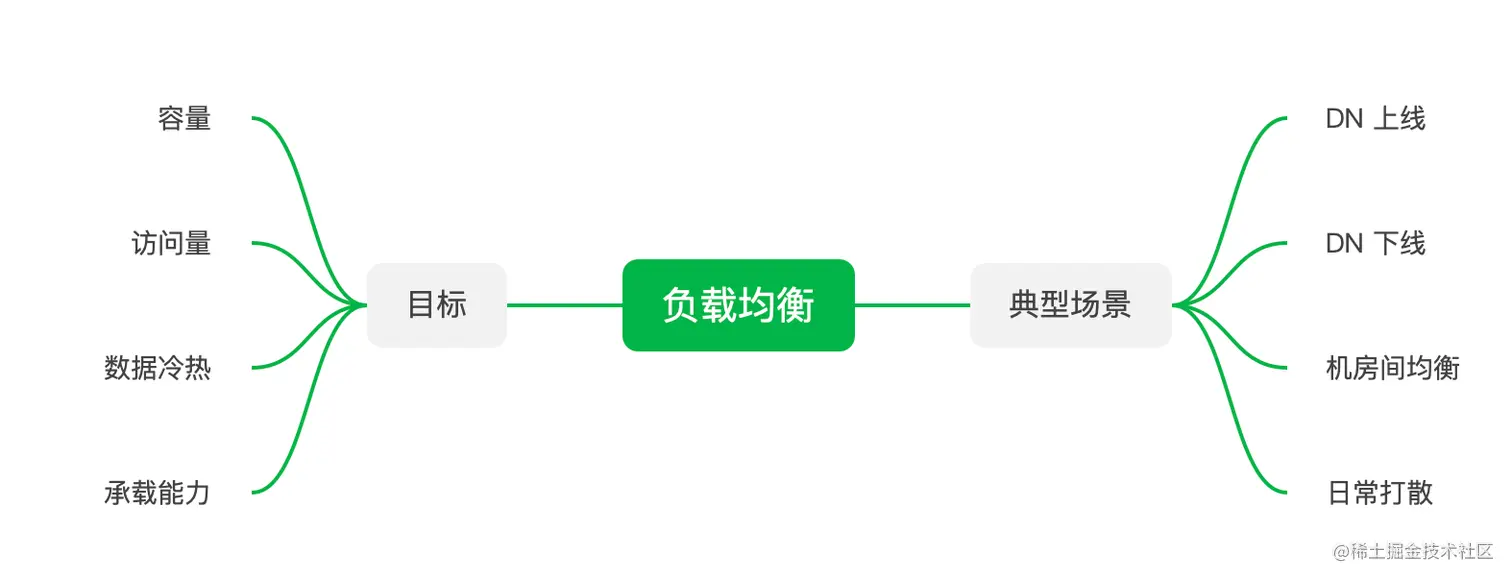

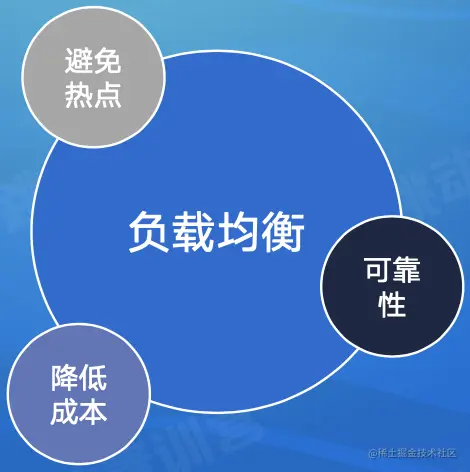

4.3.1 超大集群的负载均衡和数据迁移
4.3.2 数据写入不均
- 数据的不均匀
- 节点容量不均匀：机器上的数据量不均衡。
- 原因可能是各种复杂情况导致，归根结底是混沌现象。
- 数据新旧不均匀：机器上的数据新旧不均匀。
- 例如：新上线的机器，不做任何数据均衡的情况下，只会有新写入的数据。而一般新数据更容易被读取，更为「热」。
- 访问类型不均匀：机器上的数据访问类型不均。
- 例如：机器学习训练需要反复读取数据，小 I/O 更多。而大数据场景一般只扫描一次，大 I/O 为主。这两种模式的读写比不同，I/O pattern 不同，就来带访问冷热的不同。
- 节点容量不均匀：机器上的数据量不均衡。
DN 的写入量不均匀

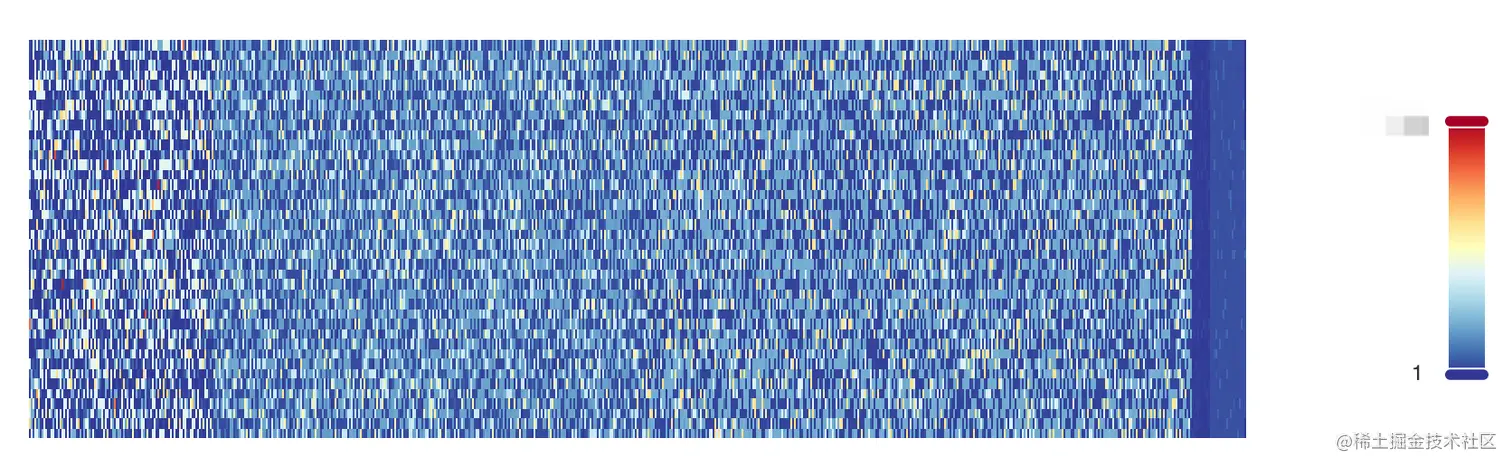

4.3.3 DN 冷热不均
DN 的访问不均匀
4.3.4 负载均衡和数据迁移的典型场景
- DN 上线：新上线的机器没有任何数据，而且只会有新数据写入。需要迁移其他 DN 的旧数据到新 DN 上，使得负载和数据冷热均衡。
- DN 下线：需要下线的机器，需要提前将数据迁移走再停止服务，避免数据丢失的风险。
- 机房间均衡：因为资源供应、新机房上线等外部条件，机房规划、业务分布等内部条件，不同机房的资源量和资源利用率都是不均衡的。需要结合供应和业务，全局性的进行资源均衡。
- 日常打散：作为日常任务运行，不断地从高负载、高容量的机器上搬迁数据到低负载、低容量的机器上，使得整个集群的负载均衡起来。
4.4 数据迁移工具速览
4.4.1 数据迁移工具 - 跨 NN 迁移
- DistCopy
- 通过 MapReduce 任务来并行迁移数据，需要拷贝数据和元数据。
- 需要拷贝数据，网络流量较大，速度较慢。
- FastCopy
- 开源社区的无需拷贝数据的快速元数据迁移方案
- 前提条件：新旧集群的 DN 列表吻合
- 基于 hardlink 和 blockpool 的原理
- 元数据直接在 NN 集群间拷贝，而数据则在 DN 上的不同 blockpool（对应到 NN 集群）进行 hardlink，不用数据复制。
- 迁移速度要大大优于 DistCopy。

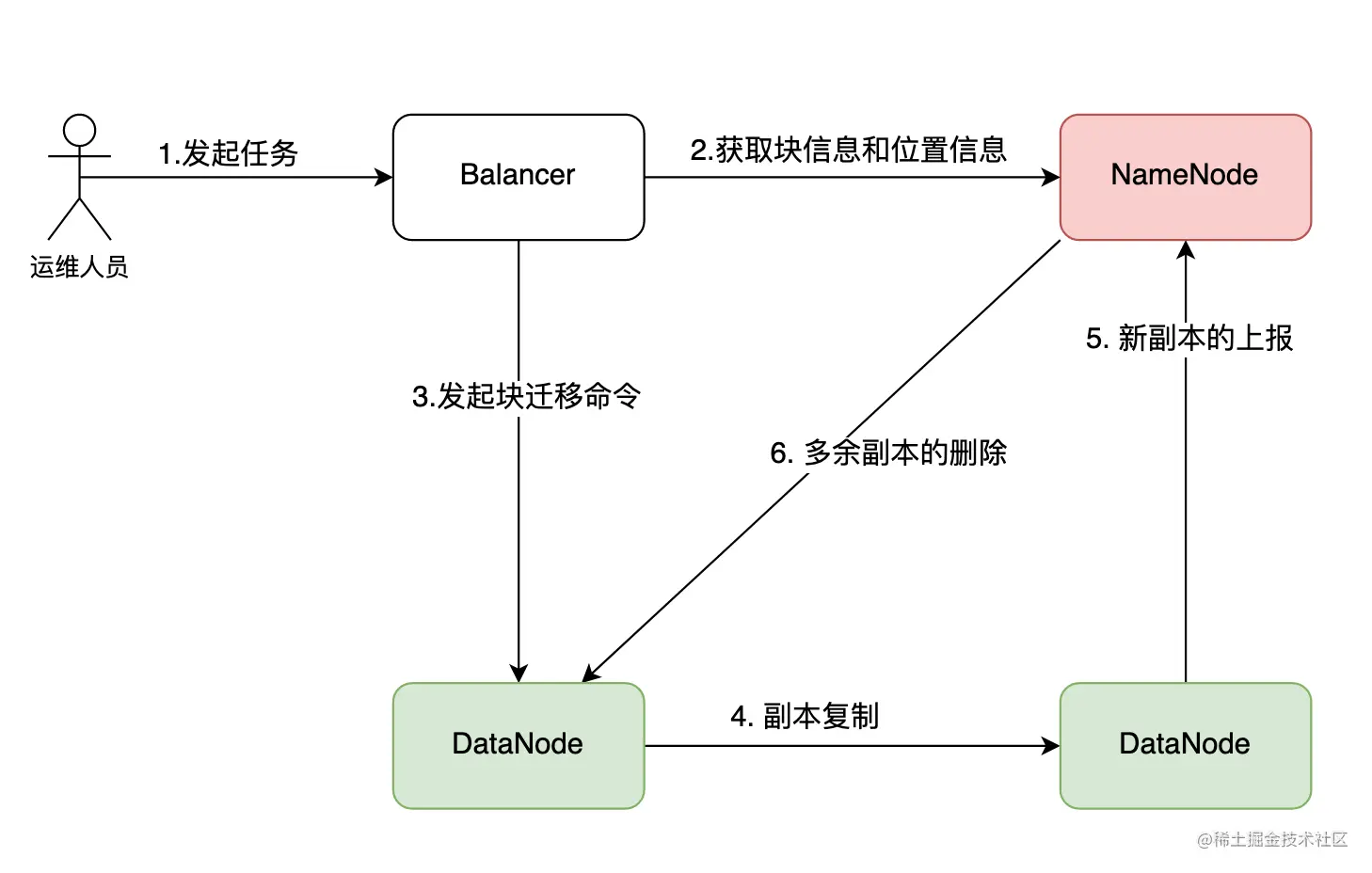

4.4.2 数据迁移工具 - Balancer
- 代替 NameNode 向 DataNode 发起副本迁移的命令，批量执行副本迁移，平衡各个 DataNode 的容量
- 场景：大规模数据平衡、机器上下线。
- 评价标准
- 稳定性成本
- 可运维性
- 执行效率
