Dygraphs 中的注释 Annotations

携手创作,共同成长!这是我参与「掘金日新计划 · 8 月更文挑战」的第11天,点击查看活动详情

Dygraphs 让我们在图表上添加单独的注释(标记)。这些注释(标记)可以是简单的文字或者一个 icon,在图表上面展示出来,可以添加一个长的描述信息,当我们将鼠标在其上方悬停,长描述就会出现。

案例:道琼斯工业平均指数


添加注释

下面有两个方法,用来添加,移除和修改注释。

方法描述
setAnnotations(array)设置当前要展示的注释列表。这会覆盖现有注释并重绘 dygraph
annotations()返回当前展示注释的数组

调用 dygraph.setAnnotations(dygraph.annotations()) 是无操作的:仅仅是刷新了图表。

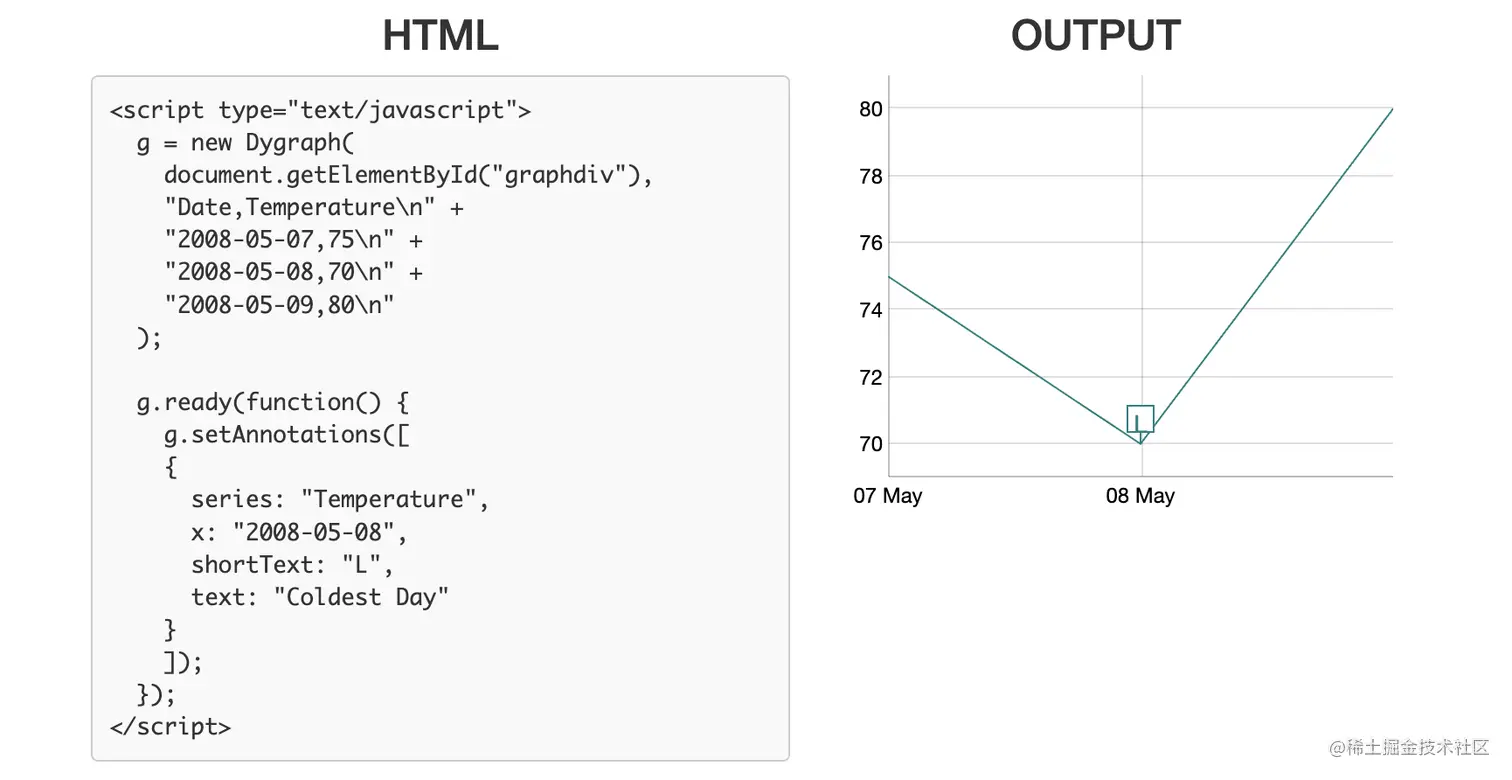

假设我们有一个简单的图表,并想添加注释。如下:


Annotations 就是 Javascript 字典。series x 字段是必须的:它们表明注释应该依附在哪个点上。如果指定 shortTextshortText 将出现在注释 "flag" 上。如果不指定 shortText,我们可以指定 icon 替代,来显示小图。text 参数是指定鼠标悬停的文字。如果你高亮注释,并且将鼠标停留在该注释,text 字段的文字将出现。

修改注释

移除或者修改存在的注释,我们可以调用 annotations() 方法去获取注释的数组。更改这个数组,然后将其放回 setAnnotations(array) 参数中。比如,下面代码展示的是删除第二个注释,并且更改了第一个注释的 series 字段:

var annotations = g.annotations();
annotations.splice(1,1);  // 移除第二个注释
annotations[0].series = "Series 2";
g.setAnnotations(annotations);  // 重绘
复制代码

注释和数据源

当你将 URL 作为数据源传递给 dygraphs 时,它必须在绘制图表前发出数据请求。这就意味着在我们调用 new Dygraph 后,图表数据上不可用,因此对 g.setAnnotations 的调用将失败。解决这个问题的最好方法就是使用 ready() 方法:

g = new Dygraph(div, "path/to/data.csv");
g.ready(function() {
  // 当 data.csv 返回数据调用,并绘制图表
  g.setAnnotations([
    …
  ]);
});
复制代码

注释属性参考

这些属性可以在单个注释中设置在字典集里面。

属性描述
series必须,表明注释点是属于哪条线
x必须,指定点的 x 轴的值
shortText显示在注释的标记中的文本
text注释的长文本描述,当鼠标悬停在注释上展示
icon可以替代 shortText 来展示图标。如果你指定 icon,比必须指定 widthheight 属性
width注释标记或图标的宽度(单位 px
height注释标记或图标的高度(单位 px
cssClassCSS 类用来修饰注释
tickHeight将点连接到标志或者图标的刻度线高度(单位 px
tickWidth将点连接到标志或者图标的刻度线宽度(单位 px
tickColor将点连接到标志或者图标的刻度线颜色
attachAtBottom布尔值,如果是 true,将注释点依附在 x 轴,而不是依附在实际的点
clickHandler见下介绍
mouseOverHandler见下介绍
mouseOutHandler见下介绍
dblClickHandler见下介绍

注释事件处理程序

Dygraphs 允许我们将事件处理程序附加到我们的注释中。这些可以全局指定(对于所有注释)或基于每个注释:

每个注释全局指定
clickHandlerannotationClickHandler
mouseOverHandlerannotationMouseOverHandler
mouseOutHandlerannotationMouseOutHandler
dblClickHandlerannotationDblClickHandler

上面这些事件程序传递相同的参数:

g.updateOptions( {
  annotationClickHandler: function(annotation, point, dygraph, event) {
    // 获取/修改 annotation.series, annotation.x, ...
  }
});
复制代码
  • annotation:注释的相关信息
  • point:注释点的相关信息
  • dygraph:我们新建的 Dygraph 对象信息
  • event:注释点的事件信息

英文版请看 annotations
