1.2.1 HDFS NameNode高可用架构
组件介绍
- ActiveNamenode:主节点，提供服务，生产日志
- StandbyNamenode:备节点，消费日志
- ZooKeeper :为自动选主提供统一协调服务
- BookKeeper:提供日志存储服务
- ZKFC : NameNode探活、触发主备切换
- HA Client:提供了自动切换的客户端
- edit log:操作的日志
围绕三个问题来看高可用
- 节点状态如何更新
- 操作日志如何同步
- 如何做到自动切换

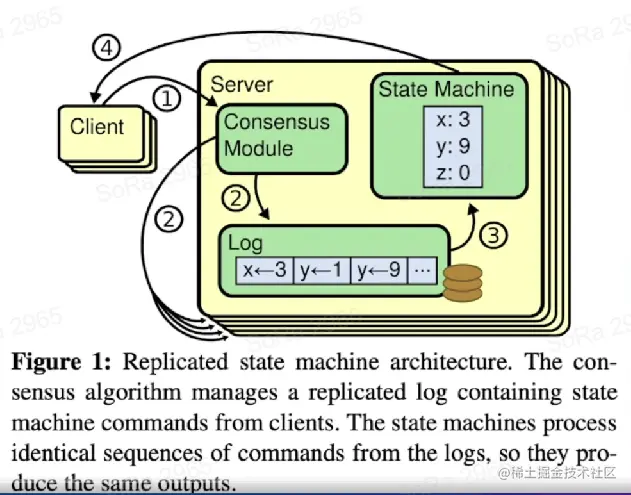

1.2.2理论基础-状态机复制和日志
状态机复制是实现容错的常规方法。 组件
- 状态机以及其副本
状态机的含义：保存机内原本的状态并随着外部世界一些状态机内部的动作、去做数据的变换。 - 变更日志
- 共识协议
共识协议中状态机的基本模型：

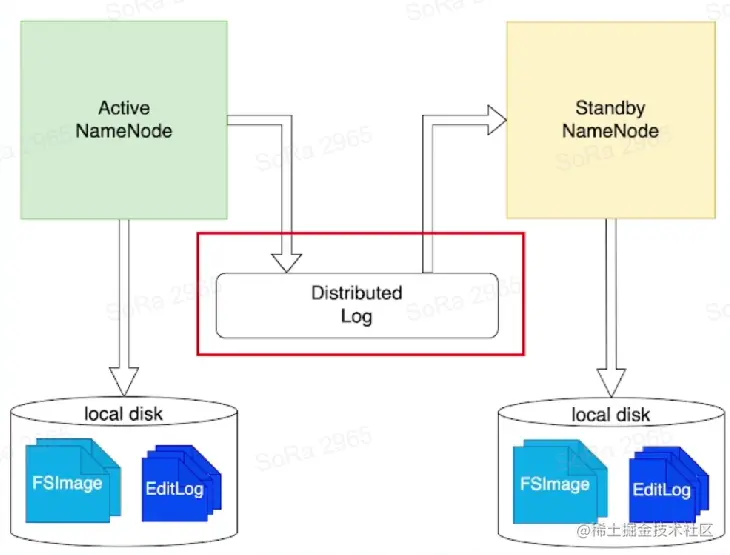

NameNode 操作日志的生产消费
目录树和文件信息的更新
Active生产，Standby消费，物理日志、逻辑日志
日志系统：
- 高可用
- 高扩展性
- 高性能
- 强一致（有序）
分布式协调组件-ZooKeeper
使用它的组件：HDFS\YARN\HBase\KAFKA\ClickHouse
HA核心机制：Watch
ZKFC作为外部组件，驱动HDFS NameNode的主备切换
轮询探活 脑裂问题 Fence机制

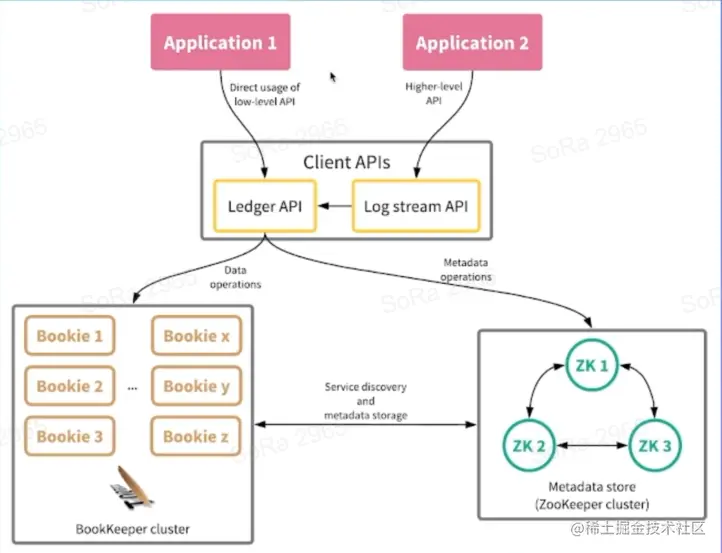

BookKeeper架构
BookKeeper存储日志
- 低延时
- 持久性
- 强一致性
- 读写高可用
对比：日志系统和文件系统的复杂度

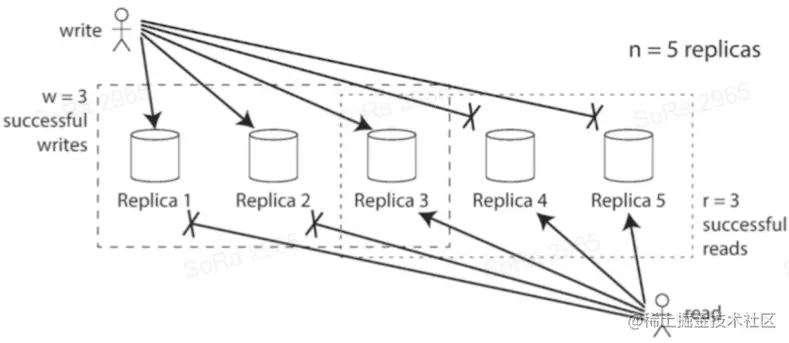

Quorum机制
多副本一致性读写
场景：多副本对象存储，用版本号标识数据新旧\

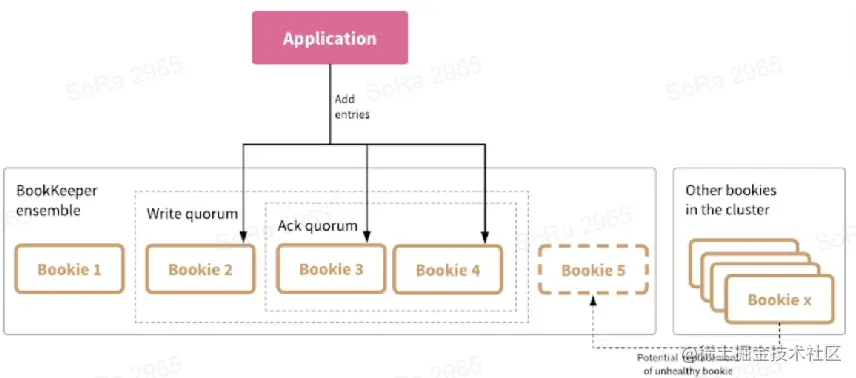

BookKeeper Quorum
Sloppy Quorum机制 日志场景:顺序追加、只写 Write Quorum :写入副本数 Ack Quorum:响应副本数 思考: Client 挂掉导致不确认写入了多少数据，如何恢复?

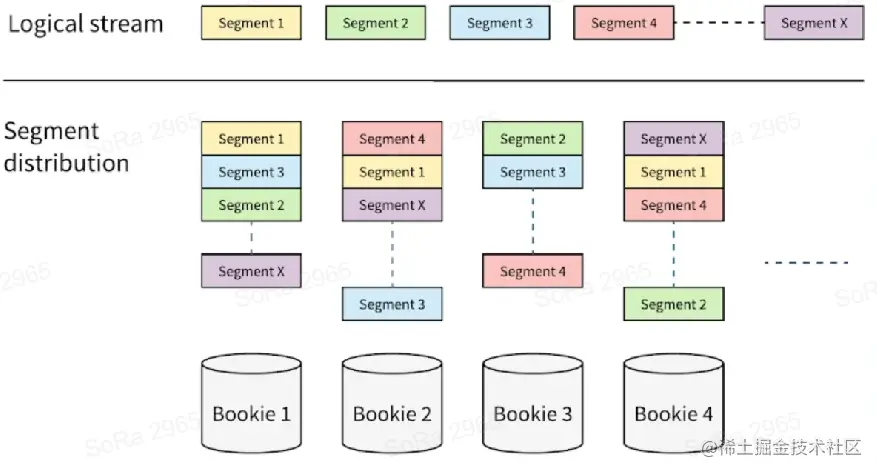

BookKeeper Ensemble
Ensemble 机制 Round-Robin Load Balancer
- 第一轮:1,2,3
- 第二轮:2,3,4
- 第三轮:3,4,1
- 第四轮:4,1,2
优势:数据均衡
数据存储高可用
RAID（单机存储）--Redundant Array of Independent Disks 特点：廉价、高性能、大容量、高可用

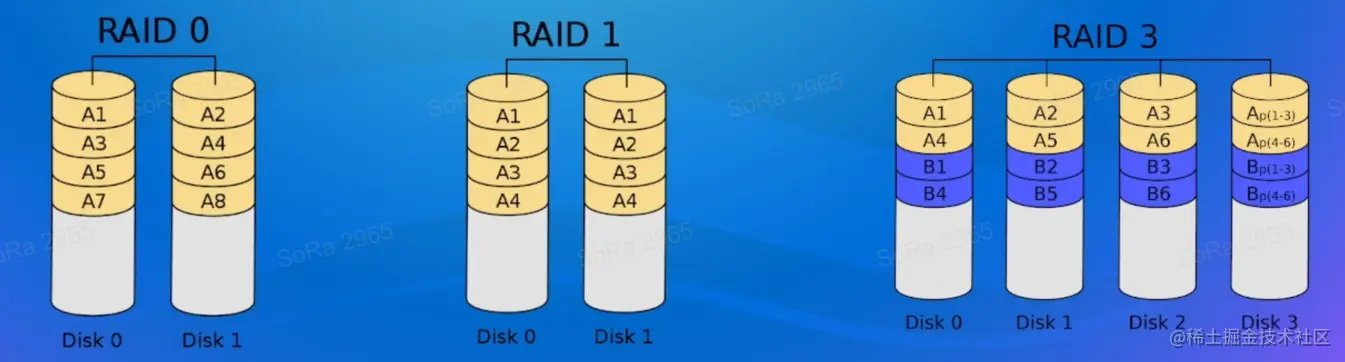

RAID方案讲解 RAID 0∶条带化（轮流写入） RAID 1:冗余（写入同样的数据） RAID 3:容错校验（把数据按比特位做分割，做额外的冗余，用校验码来检验数据是否正确以及验证缺失的数据是什么）

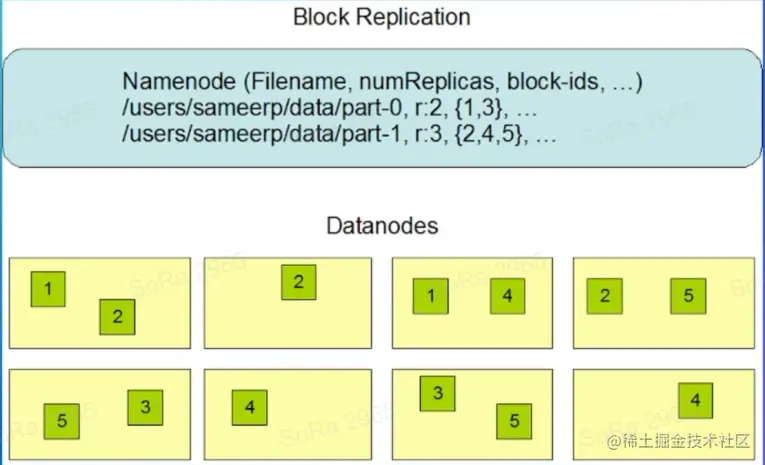

HDFS多副本
优点：
- 读写路径简单
- 副本修复简单
- 高可用
Erasure Coding原理
HDFS版本的RAID 2/3

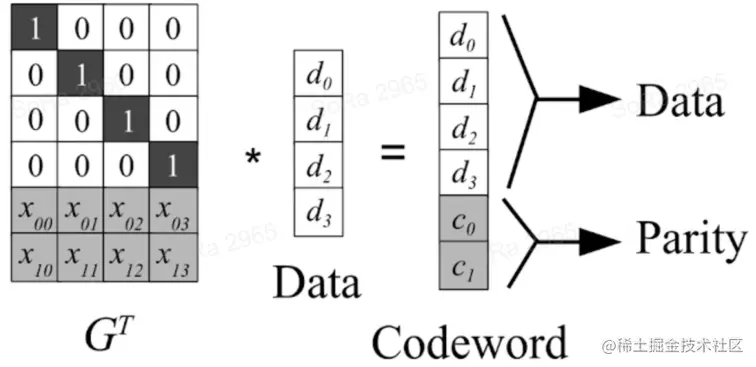

业界常用的Reed Solomon算法
图：RS算法原理
HDFS版本的RAID 2

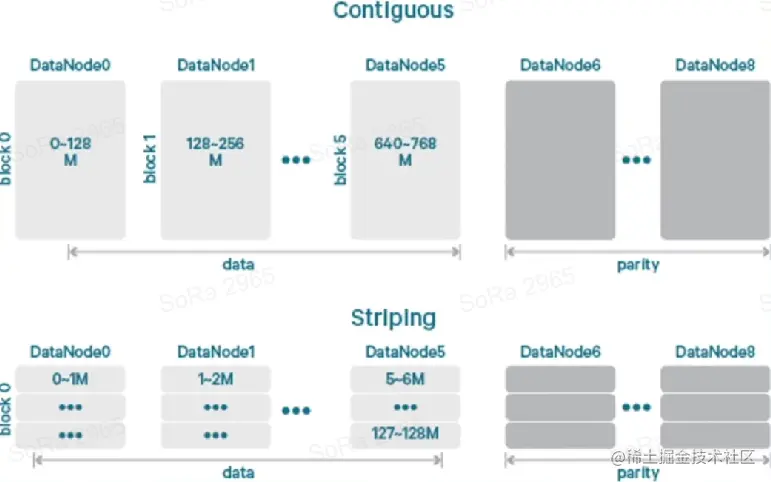

图:直接保存的EC和Stripe（条带化）后保存的EC
和多副本比较
- 读写速度
- 成本
- 修复速度
- 读写路径的实现
初识网络架构

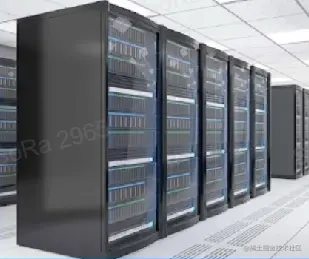

Server : 一台服务器
机架(Rack):放服务器的架子。
TOR(Top of Rack):机架市部的太坎切.296POD(Point of Delivery):数据中心中的一个物理区域数据中心(Data Center):集中部署服务器的场所
机架感知
字节跳动的HDFS多机房实践
字节跳动的HDFS集群，从单机房演进到双机房，再从双机房演进到更多的机房。
多机房解决的问题
- 容量问题
- 容灾问题

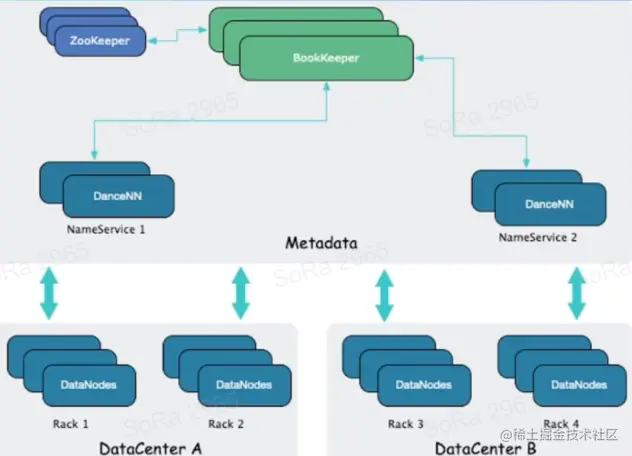

HDFS 双机房放置的设计
- 写入时，每个数据块在两个机房至少各有一个副本，数据实时写入到两个机房。
- 读取时优先读本地的副本，避免了大量的跨机房读取
元数据高扩展性
元数据节点扩展性的挑战
HDFS NameNode是个集中式服务，部署在单个机器上，内存和磁盘的容量、CPU的计算力都不能无限扩展。 scale up vs.scale out ·扩容单个服务器的能力 ·部署多个服务器来服务 挑战 ·名字空间分裂 . DataNoden汇报 ·目录树结构本身复杂
常见的Scale Out方案
KV模型的系统可以使用partition
- Redis
- Kafka
- MySQL（分库分表)

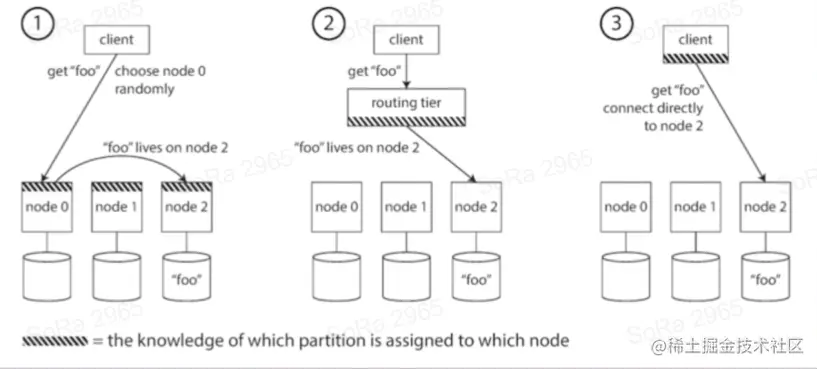

三种数据路由方式
- 服务端侧
- 路由层
- 客户端侧
思考:目录树怎么拆分比较合理?（Figuration?/Federation?）

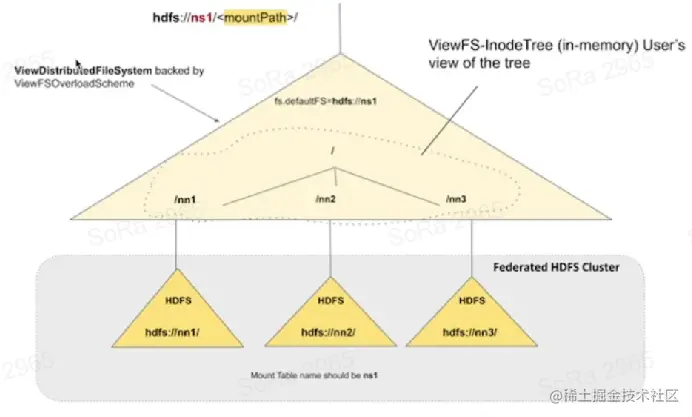

Federation架构:将多个不同集群组合起来，对外表现像一个集群一样。 右图: viewfs通过在client-side的配置，指定不同的目录访问不同的NameNode。
局限性:运维复杂
字节跳动的NNProxy
NNProxy是ByteDance自研的HDFS代理层，提供了路由服务。 于2016年开源，项目地址:github.com/bytedance/n… ·开源社区的Router Based Federation在2017年上线。 NNProxy主要实现了路由管理和RPC转发·以及鉴权、限流、查询缓存等额外能力

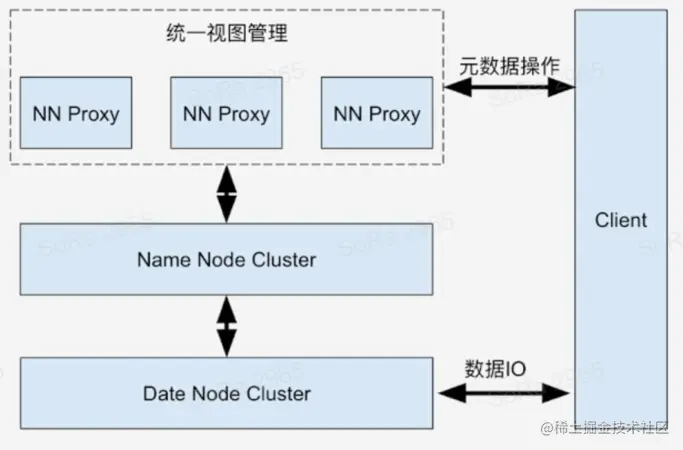

图:NNProxy所在系统上下游
3.3.2 NNProxy路由规则保存 回顾:三种数据路由方式 ·服务端侧·路由层,客户端侧 考虑点:扩展性、运维性
图:路由规则的保存
NNProxy路由转发实现 路径最长匹配规则，可以进一步划分目录树
小文件问题
存储数据高扩展性
延迟的分布和长尾延迟
尾部延迟放大
木桶原理： 尾部延迟放大：访问请求越多，尾部的请求发送越慢 如何变慢？（控制变量法）
- 固定延迟阈值
- 固定延迟百分位

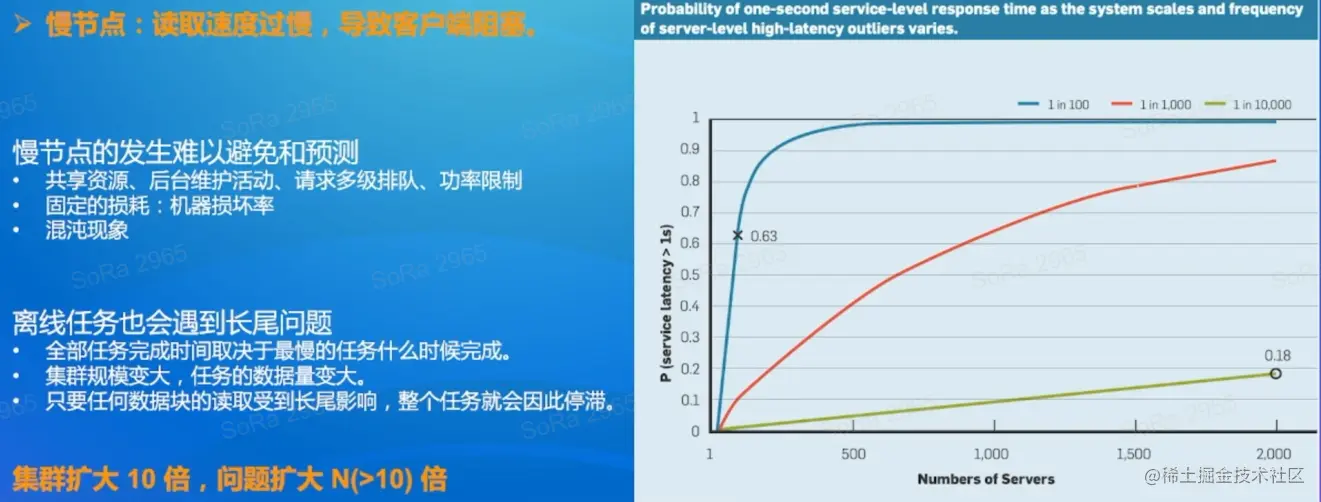

长尾问题表现--慢节点
超大集群的负载均衡和数据迁移 优点： 1.避免热点 2.可靠性 3.降低成本 数据写入不均匀（节点容量、数据新旧、访问类型） 数据读取不均匀（节点容量、数据新旧、访问类型）

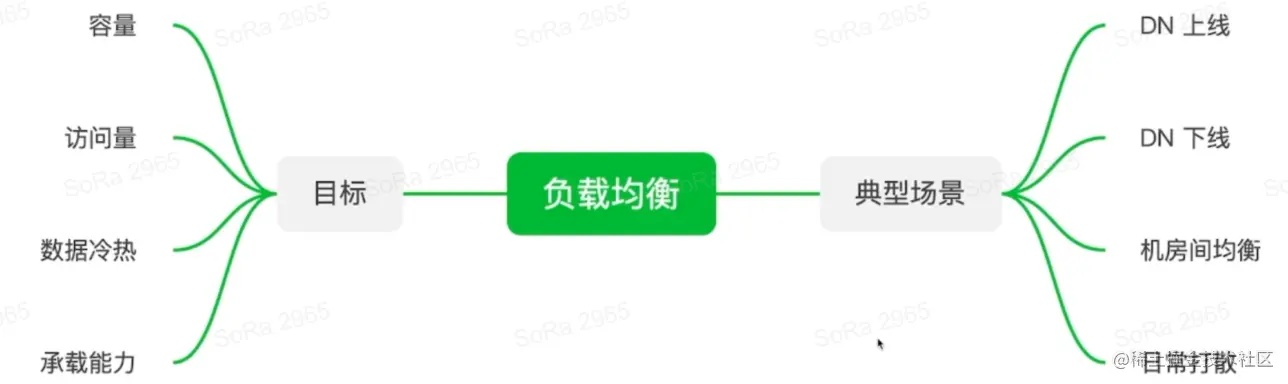

负载均衡和数据迁移的典型场景

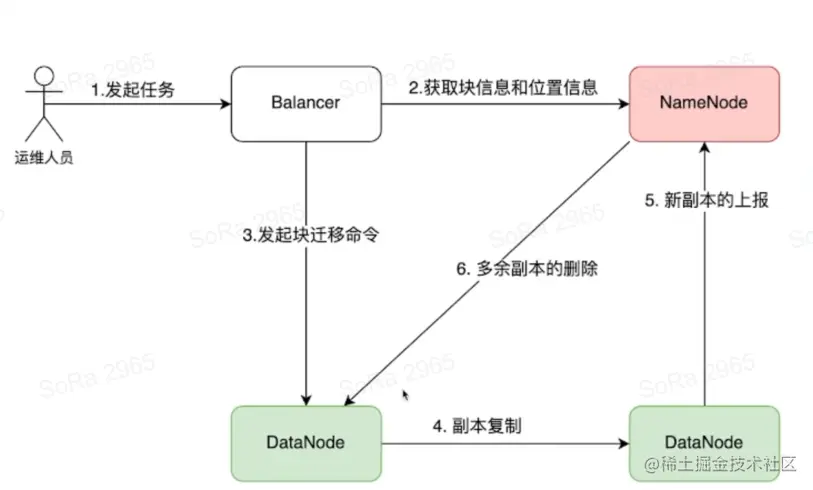

数据迁移工具--Balancer
工具向DataNode发起迁移命令平衡各个DataNode 的容量。
场景
- 单机房使用、多机房使用
- 限流措施
评价标准
- 稳定性成本
- 可运维性
- 执行效率
小结
