这是我参与「第四届青训营」笔记创作活动的第9天

端智能技术演进与实践

课程回顾

这里回顾一下码率（比特率）表示单位时间内传送 bit 的数目，单位bps，表示是单位时间播放连续的媒体如压缩后的音视频的bit数量，也称为码流。

这种bps的单位电信领域上表示速度，就是我们常说的网速了。比如 100Mbps(兆位每秒)，要换算成一般下载时显示的速度则除以 8，即 100 / 8 = 12.5mb/s 。

端智能是什么

端智能（On-Device Machine Learning）是指把机器/深度学习算法模型应用和部署到端设备上，这里“端设备”是相对于云服务而言的，可以是手机，也可以是物联网IoT设备。
Google对端智能的介绍 developers.google.com/learn/topic…

案例如：抖音换装特效，离线文字识别，肢体检测，手势识别等

机器学习已进入生活中各个方面，在移动端上也有着非常多的应用场景：

视觉：扫码、人脸手势识别、肢体姿态估计、目标检测跟踪、图像分割、OCR文字识别提取、图片视频实时超分等
语音：语音分类识别等
文本：翻译、对话系统、文本分类、智能回复等
其他：推荐精排、无人驾驶、运动检测、智能预加载、AR、VR等
Google提供的端上机器学习能力介绍 developers.google.com/learn/topic…

为什么要做端智能

低延迟、实时性高（Low Latency） ：特征收集、模型推理、业务逻辑均在端侧完成，无需网络交互，端侧也更能够实时感应用户状态。
保护隐私（Privacy） ：数据只在端侧使用，无需上传云端，可更好地保护用户隐私数据。
算力（Power） ：移动端设备越来越强大，算力越来越高。
可离线（Offline） ：可以离线使用。
低成本（Low Cost） ：在端侧计算，利用端侧算力和存储空间，可节省大量的云端计算和存储资源。
端云协同： 端智能并不是云智能的替代，是云端机器学习的延伸，是要结合云和端各自的优势，在云端之间合理分配任务以获取问题最优解。
- 端设备上算力、内存、存储和功耗受限，运行的模型大小有限制；云端有海量数据和充足算力资源，两者配合协同可以发挥各自优势；典型的场景如移动端上的智能精排场景。


端智能的发展历程

2006年，深度学习被提出，又得益于大数据的发展和硬件算力提升，深度学习算法和框架也不断演进，人工智能领域迎来了一次大发展。
与此同时，端侧设备在算力、算法和框架上同样有突飞猛进的发展，各类端侧框架和案例层出不穷。
- 2015年Tensorflow 推出Mobile版SDK，随后2017年开源，腾讯NCNN开源，各大互联网公司相继推出自己的移动端机器学习框架，开启了移动端计算框架开源潮。

端侧机器学习框架

Google：Tensorflow Lite、ML Kit
Meta：PyTorch Mobile、PyTorch Live
Apple: CoreML
腾讯：NCNN、TNN，(NCNN和TNN不得不说的故事)
阿里：MNN
百度：Paddle-Lite
华为： HiAI 、ML Kit
小米：Mace
其他：字节（ByteNN、Pitaya），快手（KwaiNN、Ykit）……


端智能技术案例

手写数字识别

数字识别是很多机器学习的入门第一个案例，相关资料很多如：

www.tensorflow.org/tutorials/q… （全连接模型）

此例完整代码和数据集已存于 github.com/ahcyd008/Di…

需求背景

App要做一个手写输入法模块，支持输入数字0~9，如何实现？
效果类似手机上的手写输入法

端智能案例落地套路

分三个步骤
- 首先，把问题描述和定义清楚，并调研出通过机器学习解决问题的方法。
- 然后，设计和训练出机器学习模型，并针对端侧设备优化和转换模型。
- 最后，把优化后模型部署和集成到端侧设备应用中，执行推理预测，并以进预测结果解决定义的问题。

问题和方案

问题：App要做一个手写输入法模块，支持输入数字0~9。
解决方案：
- 训练一个可以识别手写数字的机器学习模型。
- 将此模型部署应用到App中，实现手写输入到识别的过程，并将识别结果供给用户选择输入。
机器学习部分：
- 输入：手写输入数字（图片）
- 输出：其可能代表的数字数值，多种可能时给出各自置信度（0.0~1.0）。

训练AI模型

数据收集

数据收集来源方式
- ~~开源数据 - ~~~ MNIST~

~~合成数据~~
- 如将各种字体下的数字写在黑板上生成图片，作为样本。
人工收集和标注的数据（本次模型训练仅使用此种方式）
- 设计和实际需求贴合的一个数据采集程序
- 兼顾不同年龄段、性别、左手/右手等

收集的数据被保存在收集sdcard中；同时为方便数据回收，会同步上传到云端。
- 数据从手机sdcard中导出的命令
- ```
 adb pull /storage/emulated/0/Android/data/com.clientai.recog.digital/files/Track/ ./
 复制代码
```
- 数据上传的云端为 http://129.204.41.76:8000/
  - 临时供课程学习收集数据使用，web数据存储服务介绍参考github.com/ahcyd008/Da…
数据增广
- 对原始图片进行旋转、平移、缩放变换，扩充更多数据集，增强模型适应性。
  - 第一张是原图，其他15张为增广图片。

模型设计和训练

模型设计
- 先看一个可以在线模拟演示神经网络模型设计神奇网站，playground.tensorflow.org/。
  - 模型的设计就像一个搭积木的过程，通过调整神经元个数和层数让预测更精确；神经元和层数越多相应耗时也会增加，需要综合权衡考虑。

模型训练

完整参考代码 notebook/digital_recognition.ipynb （notebook代码包括了运行结果缓存）
搭建训练环境
1. 在vscode中安装jupyter notebook运行环境 code.visualstudio.com/docs/datasc…
2. 安装Tensorflow和相关依赖

 pip install matplotlib numpy Pillow tensorflow torch torchvision

训练样本处理

图片通过旋转、平移、缩放、剪切、翻转增广16倍，并缩放到28x28大小，转成numpy array 作为输入样本

 org = Image.open(file)
 # 需要数据增广
 w, h, c = (*org.size, len(org.mode))
 # 数据增广配置
 trans = torchvision.transforms.Compose([
     torchvision.transforms.RandomAffine(translate=(0.25, 0.25), scale=(0.8, 1.2), degrees=40, interpolation=torchvision.transforms.functional.InterpolationMode.NEAREST),
     torchvision.transforms.RandomHorizontalFlip(p=0.2),
     torchvision.transforms.RandomCrop(size=(h, w))])
 # 增广15倍，带原图16张
 for i in range(16):
     if i == 0:
         img = org
     else:
         img = trans(org)
     img = img.resize((28, 28), Image.ANTIALIAS)
     gray = img.convert("L")
     x = np.asarray(gray)/255.
     y = label
     X.append(x)
     Y.append(y)

模型构建-Keras

模型训练

 # 全连接网络
 def creat_nn(print_summary=False):
     model = Sequential()
     model.add(layers.Flatten(input_shape=(28, 28)))
     model.add(layers.Dense(128, activation='relu'))
     model.add(layers.Dropout(0.2))
     model.add(layers.Dense(10, activation='softmax'))
     model.compile(loss='categorical_crossentropy', optimizer='adam', metrics=['accuracy'])
     if print_summary:
         model.summary()
     return model

 train_x = X
 # 将label转成向量，如 2 => [0, 0, 1, 0, 0, 0, 0, 0, 0, 0]
 train_y = tf.keras.utils.to_categorical(Y, num_classes=10)
 model.fit(train_x, train_y, batch_size=24, epochs=16, verbose=1)

验证模型准确度

 y_pred = model.predict(valid_x)
 // 用y_pred预测值与真值对比，计算准确度

模型压缩和转换

为什么要做模型转换？
- 移动端使用的是被优化的推理引擎，可以在不同CPU和GPU架构下高效的执行模型推理计算。
这里我们使用Tensorflow Lite作为移动端上推理引擎。
- TensorFlow Lite 的设计旨在在各种设备上高效执行模型。这种高效部分源于在存储模型时，采用了一种特殊的格式。
- TensorFlow模型在被TensorFlow Lite 使用前，必须转换成这种格式。
- Tensorflow Lite 提供转换器 TFLite Convert。
- ```
 #save tflite model
 converter = tf.lite.TFLiteConverter.from_keras_model(model)
 tflite_model = converter.convert()
 open(tflite_name, "wb").write(tflite_model)
 复制代码
```

AI模型在移动端部署和应用

Tensorflow Lite 提供了很多样例供大家学习参考（其中也包括了手写数字识别）
github.com/tensorflow/…

模型部署到移动端

核心：让移动端可以加载到前面转化的模型
- 简单做法：放在App包体内assets目录下。
- 进阶做法：通过url动态下载，支持动态更新，同时减少包体积。

在移动端加载模型，Tensorflow Lite官方给出了指引

www.tensorflow.org/lite/guide/…
代码参考 DigitalClassifier
Tensorflow Lite 将模型的加载和执行封装在Interpreter类中

 // 引入tensorflow lite 依赖 implementation 'org.tensorflow:tensorflow-lite:0.0.0-nightly-SNAPSHOT'

 // 从文件加载模型
 public Interpreter(File modelFile, Options options)
 // 将模型读取到bytebuffer，从bytebuffer加载模型
 public Interpreter(ByteBuffer byteBuffer, Options options)
 复制代码

移动端推理预测

推理预测是指设备上执行 TensorFlow Lite 模型
- 代码位于 DigitalClassifier
- www.tensorflow.org/lite/guide/… （官方指导）

加载模型

 var model: ByteBuffer = load(mymodel.tflite)
 val interpreter = Interpreter(model, options)
 // 可通过 interpreter 查看输入和输出格式
 // inputShape:[1, 28, 28], outputShape:[1, 10]

构造模型输入
- 模型的输入28x28单通道灰度图，而用手写输入是数据是存在bitmap中
- 需要将bitmap图片 resize 缩放到28x28像素，转灰度，再转成bytebuffer，这是 interpreter 接受的输入格式。

执行推理预测

构造输出buffer，调用run执行计算

 val result = Array(1)  { FloatArray(10)  } // outputShape:[1, 10]
 interpreter.run(inputByteBuffer,result)

获取推理预测结果
- result中的10个数值代表手写输入是 0~9 这10个数字置信度分值，对分值进行排序，把排序前三的数字作为预测输出，供用户选择。

拿到结果执行业务策略

视频中可以看出在输入8时不够准确，这受限于数据不足、模型简单。在实际场景中我们落地一个场景后，也需要不断迭代优化，让我们的智能方案更佳完善。
在demo中也提供了cnn版本的优化模型，准确率更高一些。

小结

一个端智能案例的落地套路流程

架构部分：问题发现和定义 -> 设计解决方案

算法部分：训练数据收集 -> 训练数据收集 -> 算法设计 -> 模型训练 -> 模型压缩/转换（云端） -> 迭代调优

工程部分：模型部署（云端） -> 预测样本采集 -> 推理预测 -> 业务调用

最后：结果应用

左右手智能识别和应用（抖音案例）

左右手识别案例在GitHub上也有一份样例可参考 github.com/ahcyd008/Op…

案例Demo中放置的数据不多，模型准确率不高，作为同学们课后作业，继续：

搭建好左右手识别案例Demo运行环境
收集更多左右手训练数据，优化模型让其准确率更高，适应性更好。
将模型替换到案例Demo中，实测效果。

需求背景

很多App会以右手习惯来设计交互，并以此去引导用户点击它们期望的选项。
存在问题：用户左手使用手机时，引导效果会变差，有没有更智能更个性化的交互体验方式？
- 左手和右手单手拇指操作时的舒适区是相反的，针对右手的UI交互可能对左手并不友好。特别随着屏幕尺寸再不断增大，这种差异更明显。
- 另外一些数据统计看左手用的比例并不低。

依照前卖了提到的端智能场景落地套路，我们继续来拆解这个场景。

问题和方案

问题：设计一种方法检测用户是左手在操作手机、还是右手在操作手机，然后依据检测结果动态调整交互，提升用户体验。
- 如识别到右手时，交互设计保持右手适配模式；识别到左手时，交互设计更改为左手适配模式。

调研：手指在屏幕滑动轨迹识别左右手

机器学习方案：
- 训练一个二分类的CNN神经网络模型来识别用户是左手 or 右手操作。
- 输入：用户在屏幕上的滑动轨迹
- 输出：左手 or 右手

训练AI模型

数据收集

数据格式：
- X样本：[p0, p1, p2, p3, p4, … ] ，p=（x, y, w, h, density, dt）。
- Y样本：left / right
收集方式：（特殊客户端，内测用户收集）
- 滑动轨迹：拦截Activity的dispatchTouchEvent
- 事件，缓存手指滑动产生的MotionEvent序列。

左右手标签：

开启左手样本收集时，只用左手持机操作，只录制左手滑动数据。
开启右手样本收集时，只用右手持机操作，只录制右手滑动数据。

模型设计

二分类模型（ Left or Right ），卷积神经网络。

 # 卷积神经网络
 def creat_cnn(input_shape=(9, 6), print_summary=False):
     model = Sequential()
     model.add(layers.Conv1D(6, kernel_size=3, input_shape=input_shape, padding='same', activation='relu'))
     model.add(layers.Conv1D(12, kernel_size=3, padding='same', activation='relu'))
     model.add(layers.Conv1D(24, kernel_size=3, strides=2, padding='same', activation='relu'))
     model.add(layers.Flatten())
     model.add(layers.Dense(128, activation='relu'))
     model.add(layers.Dense(64, activation='relu'))
     model.add(layers.Dense(1, activation='sigmoid'))
     model.compile(loss='binary_crossentropy', optimizer='adam', metrics=['accuracy'])
     if print_summary:
         model.summary()
     return model

模型训练和转换

训练样本处理

滑动轨迹X样本需要采样对齐成9个固定点输入方式

 def getX(points):
     size = len(points)
     if size < 6 : # 过滤误触
         return None
     sample_count = 9
     tensor_size = 6
     step = size * 1.0 / sample_count
     x = []
     for i in range(sample_count):
         p = points[int(i*step)]
         if len(p) == 6:
             x.append(p) # x, y, w, h, density, dtime
     return x

模型训练
- 完整案例代码参考 notebook/ohr_recognition.ipynb
验证模型准确度

模型转换
- 在Demo案例我们继续用Tensorflow Lite 提供的转换器 TFLite Convert，将模型转为移动端模型。
- 在抖音使用的端上推理计算框架是ByteNN，其也提供了相应的Tensorflow Lite模型进一步转成ByteNN模型的工具。

移动端推理预测 & 应用

模型部署到移动端

在抖音中模型是通过url下发的，动态更新，需要更新模型时也可以通过Libra实验进行对比。
在案例Demo中，是和案例1一样，放在安装包assets目录下。

移动端推理预测

接入模型后，在用户滑动后触发预测，将预测结果缓存，业务使用时获取最近识别结果。
- 案例中我们继续使用Tensorflow Lite作为推理引擎，加载和执行模型预测。
  - 抖音中使用ByteNN推理引擎执行推理预测。

拿到结果执行业务策略

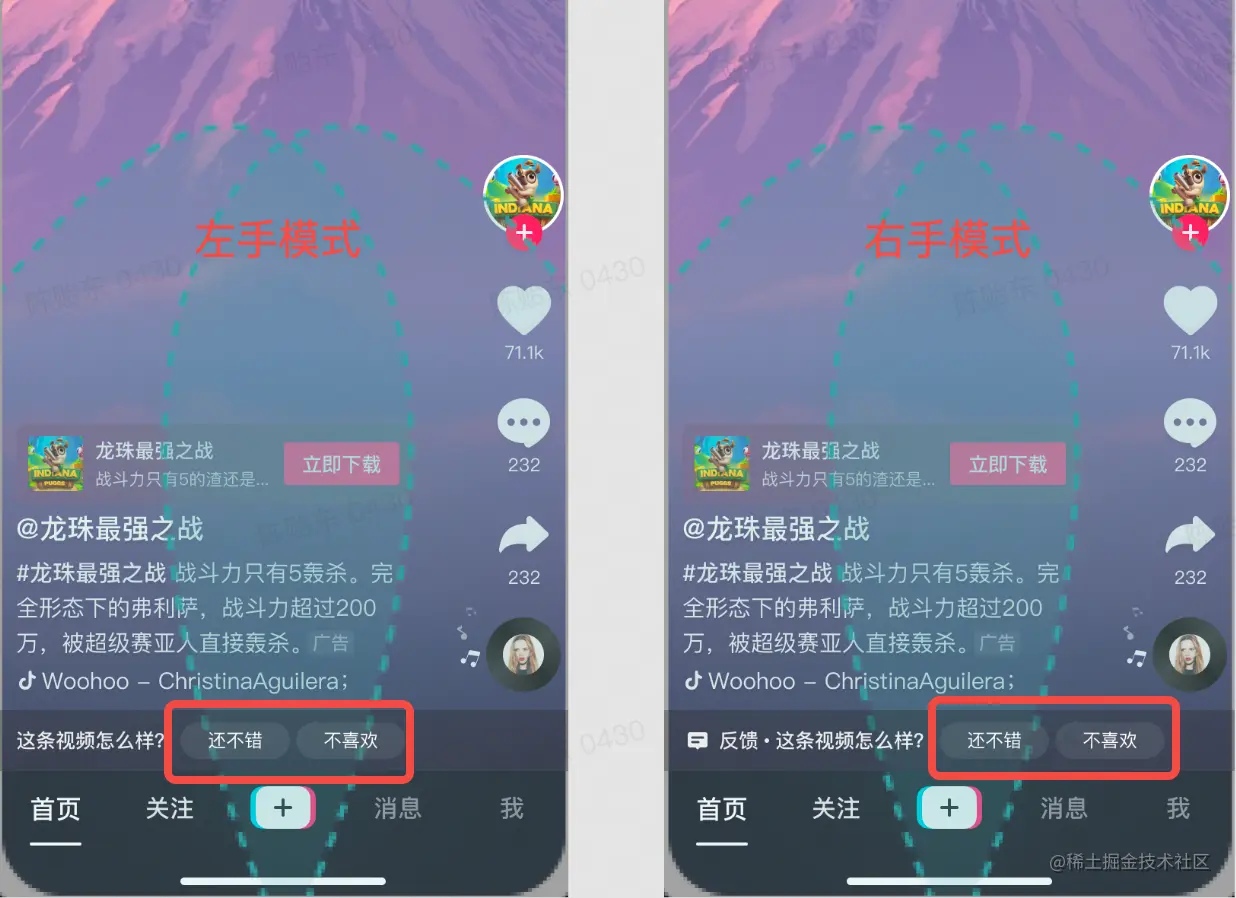

当App拥有了识别左右手能力后，也就有了更精细的优化用户体验的手段，譬如：


端智能工程师学习长路线

入门

达成：对端智能技术有一定认识，可以协作完成端智能技术的需求落地
- 了解端智能技术是什么、可以做什么
- 掌握移动端开发、Machine Learning 基础知识，了解业内端智能框架
- 理解怎么做端智能，可以协作完成端智能技术解决实际业务问题的需求落地
学习资料：
- 了解端智能可以做哪些事情：Google MLKit、华为 MLKit
- 机器学习入门： Tensorflow入门、机器学习速成课、微软AI-EDU
- 机器学习在移动端应用：TensorflowLite入门
- 机器学习原理：吴恩达课程

进阶

达成：对移动端技术、端智能技术和负责业务有更深入的理解，可以站在更全面的视野上设计端上智能解决方案，建设端上智能架构。


课程总结

什么是端智能技术
- 端智能是什么（what）：是将AI算法模型部署和应用到端侧
- 为什么要做端智能（why）：端智能的优势 Latency、Privacy、Power、Offline、Cost
- 端智能的发展历程

端智能技术实践案例 (how)
- 手写数字识别
- 左右手智能识别和应用（抖音案例）

端智能工程师学习长路线
- 端智能技术落地完整流程
- 入门：对端智能技术有一定认识，可以协作完成端智能技术的需求落地。
- 进阶：对移动端技术、端智能技术和负责业务有更深入的理解，可以站在更全面的视野上设计端上智能解决方案，建设端上智能架构。
