大数据Shuffle原理与实践 | 青训营笔记

这是我参与「第四届青训营 」笔记创作活动的第6天

今天学习了课程《大数据Shuffle原理与实践》，学习的内容主要分为以下几个部分：

  • Shuffle概述
  • Shuffle算子
  • Shuffle过程
  • Push Shuffle

一、Shuffle概述

在开源实现的MapReduce中，存在Map、Shuffle、Reduce三个阶段。

  • Map阶段，是在单机上进行的针对一小块数据的计算过程。
  • Shuffle阶段，在Map阶段的基础上，进行数据移动，为后续的reduce阶段做准备。
  • Reduce阶段，对移动后的数据进行处理，依然是在单机上处理一小份数据。

为什么Shuffle对性能非常重要呢？

数据Shuffle表示了不同分区数据交换的过程，不同的Shuffle策略性能差异较大。目前在各个引擎中shuffle都是优化的重点，在Spark框架中，Shuffle是支撑spark进行大规模复杂数据处理的基石。

二、Shuffle算子

2.1 Shuffle算子的分类

repartitionByKeyjoinDistinct
coalescegroupByKeycogroupdistinct
repartitionreduceByKeyjoin
aggragateByKeyleftOuterJoin
combineByKeyinsersection
sortByKeysubtract
sortBysubtractByKey

算子使用例子：

val text = sc.textFile("mytextfile.txt")
val counts = text
  .flatMap(line => line.split(" "))
  .map(word => (word,1))
  .reduceByKey(_+_)
counts.collect

2.2 Spark中对Shuffle的抽象-宽依赖、窄依赖

  • 窄依赖：父RDD的每个分片至多被子RDD中的一个分片所依赖。
  • 宽依赖：父RDD中的分片可能被子RDD中的多个分片所依赖。

算子内部的依赖关系：

  • ShuffleDependency

    • CoGroupedRDD

      • Cogroup

        • fullOuterJoin、rightOuterJoin、leftOuterJoin
        • join

    • ShuffledRDD

      • combineByKeyWithClassTag

        • combineByKey
        • reduceByKey

      • Coalesce

      • sortByKey

        • sortBy

Shuffle Dependency 构造

  • Partitioner

    • 两个接口

      • numberPartitions
      • getPartition

    • 经典实现

      • HashPartitioner

  • Aggregator

    • createCombiner：只有一个value的时候初始化的方法
    • mergeValue：合并一个Value到Aggregator中
    • mergeCombiners：合并两个Aggregator

三、Shuffle过程

3.1 HashShuffle

写数据：每个partition会映射到一个独立的文件。

写数据优化：每个partition会映射到一个文件片段。

  • 优点：不需要排序
  • 缺点：打开或创建的文件过多

3.2 SortShuffle

写数据：每个task生成一个包含所有partition数据的文件

  • 优点：打开的文件少、支持map-side combine
  • 缺点：需要排序

3.3 Shuffle读数据

每个reduce task 分别获取所有map task生成的属于自己的片段

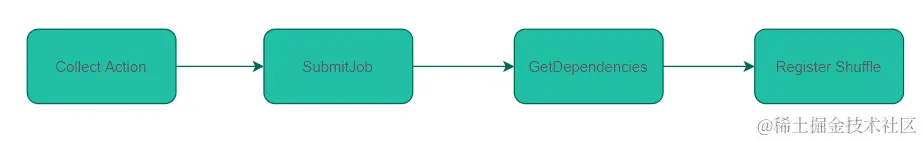

3.4 Shuffle过程的触发流程


3.5 Register Shuffle

  • 由action算子触发DAG Scheduler进行shuffle register
  • Shuffle Register 会根据不同的条件决定注册不同的ShuffleHandle

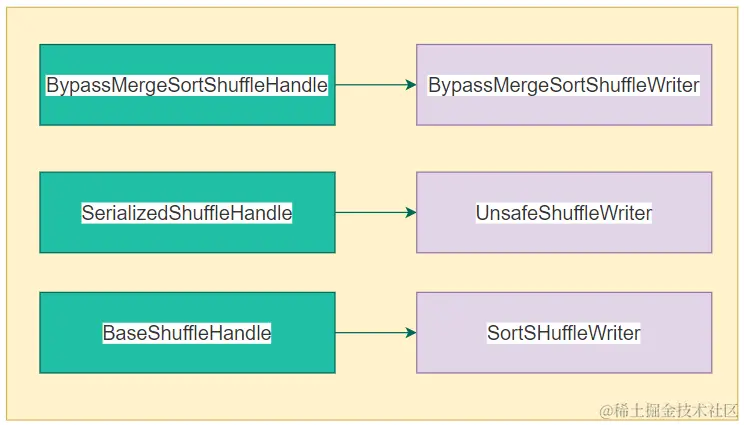

3.6 三种ShuffleHandle对应了三种不同的ShuffleWriter的实现

  • BypassMergeSortShuffleWriter：HashShuffle

    • 不需要排序，节省时间
    • 写操作的时候会打开大量文件
    • 类似于Hash Shuffle

  • UnsafeShuffleWriter：TunstonShuffle

    • 使用类似内存页存储序列化数据
    • 数据写入后不再反序列化
    • 只根据partition排序
    • 数据不移动

  • SortSHuffleWriter：SortShuffle

    • 支持combine
    • 需要combine时，使用PartitionAppendOnlyMap，本质是个HashTable
    • 不需要combine时，PartitionPairBuffer本质是个Array


3.7 ShuffleReader网络请求流程

ShuffleReader 使用netty作为网络框架提供服务，并接受reducetask的fetch请求。首先发起openBlocks请求获得streamId，然后再处理stream或者chunk请求。

  • ShuffleBlockFetchIterator

    • 区分loacl和remote节省网络消耗
    • 防止OOM

  • External Shuffle Service

    • 为了解决Executor为了服务数据的fetch请求导致无法退出问题，我们在每个节点上部署一个External Shuffle Service，这样产生数据的Executor在不需要继续处理任务时，可以随意退出。

3.8 Shuffle 优化

  • 避免shuffle --- 使用broadcast替代join

  • 使用map-side预聚合的算子

  • Shuffle参数优化

  • Shuffle倾斜优化：如：增大并发度，AQE

  • Netty 零拷贝

    • 可堆外内存，避免JVM堆内存到堆外内存的数据拷贝。
    • CompositeByteBuf、Unpooled.wrappedBuffer、 ByteBuf.slice ，可以合并、包装、切分数组，避免发生内存拷贝。
    • Netty 使用 FileRegion 实现文件传输，FileRegion 底层封装了 FileChannel#transferTo() 方法，可以将文件缓冲区的数据直接传输到目标 Channel，避免内核缓冲区和用户态缓冲区之间的数据拷贝

四、Push Shuffle

Shuffle过程中可能遇到的问题：

  • 数据存储在本地磁盘，没有备份
  • IO并发：大量RPC请求
  • IO吞吐：随机读、写放大
  • GC频繁，影响NodeManager

为了优化上述问题，我们使用push shuffle优化

为什么需要Push Shuffle?

  • Avg IO size太小，造成大量的随机IO，严重影响磁盘的吞吐。
  • M*R 次读请求，造成大量的网络连接，影响稳定性。

Push Shuffle的实现

  • Facebook：cosco
  • LindedIn：magnet
  • Uber：Zeus
  • Alibaba：RSS
  • Tencent：FireStorm
  • Bytedance：Cloud Shuffle Service
  • Spark3.2：push based shuffle

五、个人总结与思考

通过本课程，了解了Spark中shuffle主要的实现机制以及spark shuffle的底层实现原理，了解了Shuffle的优化，包括一些调优的策略，受益匪浅。shuffle原理涉及MapReduce、Spark等计算引擎，通过对Shuffle原理的理解以及优化，可以使得使用Spark等计算引擎处理大规模数据时更加高效。

\
