大家好我是ST。
今天主要和大家聊一聊，如何利用ESP8266实现读取DHT11温湿度，并在小程序上进行实时显示。
\
第一：原理分析\
可以利用发布订阅模式：第一步，先读取DHT11温湿度数值，第二步，新建主题，然后esp8266往这个主题发送消息，第三步。小程序通过http API接口获取数据。
小程序控制原理：esp8266订阅了一个主题，小程序往这个主题发消息，esp8266就可以收到消息，就可以执行相关控制指令了（开/关函数）。\
\
关于发布订阅：\
订阅（订阅）：订阅给定的一个主题/频道的信息。
发布（发布）将信息发送到指定的主题/频道。
\
只有订阅该主题的设备才可以收到发往该主题的消息。
\
通俗的来讲：就是像邮件订阅的场景，什么意思呢，也就是说100个人订阅了你的博客，如果博主发表了文章，那么100个人就会同时收到通知邮件，订阅/发布模式就是这样的原理。
\
如果还不理解的话再通俗讲一下，就像生活中听收音机，要想听收音机，肯定就是调频啦，只有在正确的频道上面，我们才能听得到好听的节目，所以说订阅首先要订阅一个频道/主题，只有订阅了该主题，我们才能收到发往该频道/主题的消息。
\
程序讲解：在本示例中，ESP8266 有两个角色，一个是temp(传感器数据)主题消息的发布者，esp8266往这个主题推送消息，微信小程序就可以收到传感器数据了。
esp8266联网后，订阅light002，手机往这个主题推送消息，esp8266就能收到手机的控制的指令了。
\
第二：ESP8266读取DHT11\

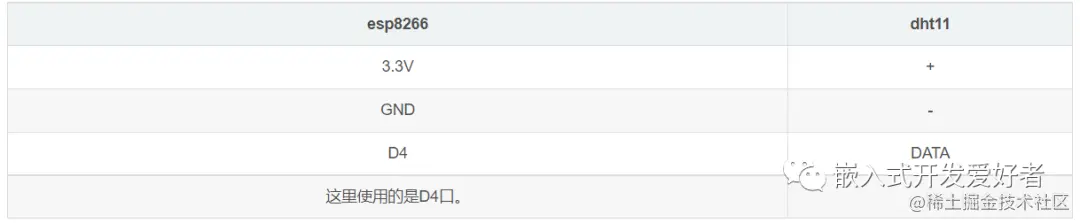

1、esp8266和温湿度传感器接线引脚图\
本demo 是利用arduino IDE开发，关于arduino IDE 的ESP8266环境配置可参考：环境配置: bbs.bemfa.com/6
\
2、安装库\
本案例使用一个非常简单易用且与ESP8266配合使用的是Simple DHT传感器库。可以通过Arduino IDE Library Manager轻松安装该库。

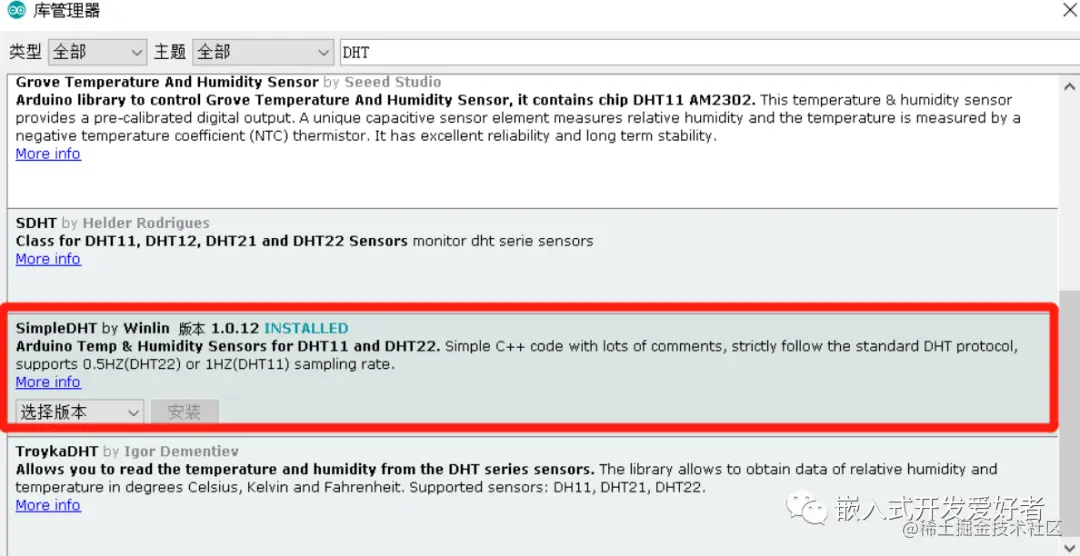

在 arduino IDE上方选项处----> 工具—>管理库，然后直接搜索dht11即可。点击安装库，如下图：\
代码测试程序：\
#include <SimpleDHT.h>// for DHT11, // VCC: 5V or 3V// GND: GND// DATA: 2int pinDHT11 = D4;SimpleDHT11 dht11(pinDHT11);void setup() { Serial.begin(115200);}void loop() { // start working... Serial.println("================================="); Serial.println("Sample DHT11..."); // read without samples. byte temperature = 0; byte humidity = 0; int err = SimpleDHTErrSuccess; if ((err = dht11.read(&temperature, &humidity, NULL)) != SimpleDHTErrSuccess) { Serial.print("Read DHT11 failed, err="); Serial.println(err);delay(1000); return; } Serial.print("Sample OK: "); Serial.print((int)temperature); Serial.print(" *C, "); Serial.print((int)humidity); Serial.println(" H"); // DHT11 sampling rate is 1HZ. delay(1500);}
\

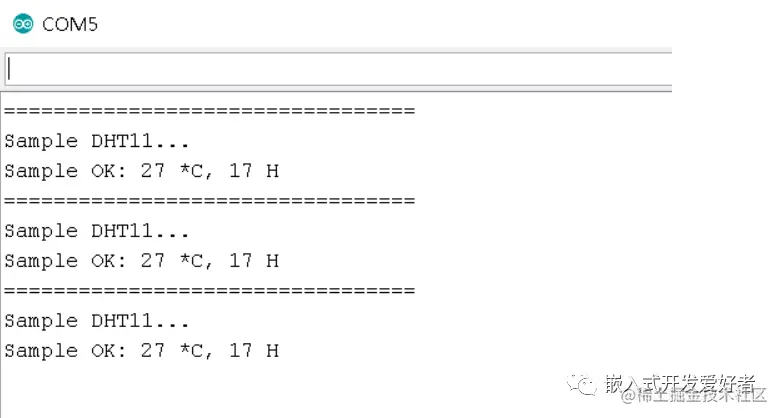

正常工作的话，串口会正常输出的，如下图所示：\
\
第三：温湿度推送到云端\
如果上一步的温湿度可以读取输出，那么就可以在上版的基础上，把数据上传到云端。
\
增加了按钮控制，数据用#号包裹，以便app采用字符串切割，分割出来数据，&msg=#23#80#on#\r\n，即#温度#湿度#按钮状态#，app端会根据#号分割字符串进行取值，以便显示。
\
如果上传的数据不止温湿度，可在#号后面继续添加&msg=#23#80#data1#data2#data3#data4#\r\n，app字符串分割的时候，要根据上传的数据进行分割
\
升级版程序下载：cloud.bemfa.com/zip/dht11_L…
\
需要修改的地方
///****************需要修改的地方*****************/////WIFI名称，区分大小写，不要写错#define DEFAULT_STASSID "newhtc"//WIFI密码#define DEFAULT_STAPSW "qq123456"//用户私钥，可在控制台获取,修改为自己的UIDString UID = "7d54f85af42976ee3c2693e692a6bb59";//主题名字，可在控制台新建String TOPIC = "temp"; //用于传输温湿度的主题//DHT11引脚值int pinDHT11 = D4; //连接dht11的引脚//单片机LED引脚值const int LED_Pin = D2; //假设连接led的引脚//主题名字，可在控制台新建String TOPIC2 = "light002"; //用于led控制的主题///*********************************************///
\
在巴法创客云控制台 新建一个主题，主题名字随意，例如temp,本实例用用temp，使用示例代码时应修改为自己的主题名字，字母或数字或字母加数字组合。UID为用户私钥，在 巴法创客云控制台
www.cloud.bemfa.com/tcpfast.php
注册登陆后可获得。

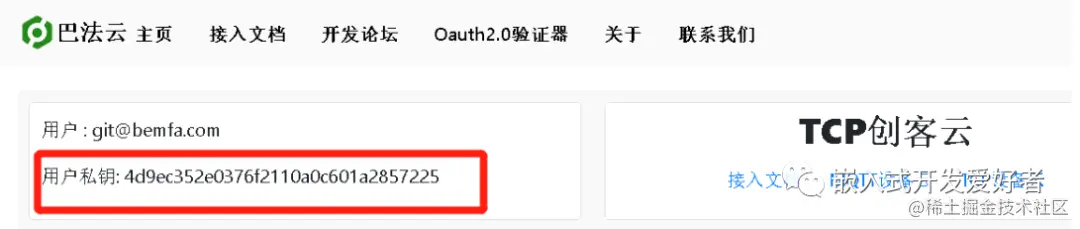

登陆完成后，可在控制台看到自己的私钥UID，如图所示：
\

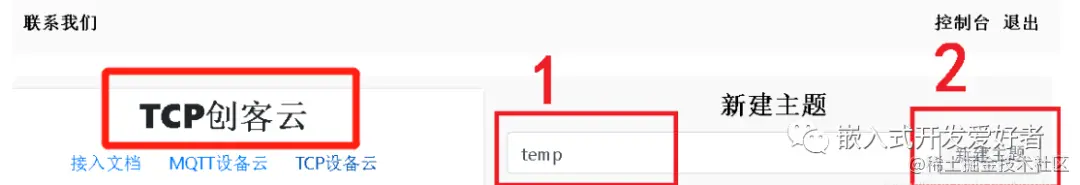

创建主题，在控制台，可创建主题。
\
第一输入主题，字母或数字或字母+数字组合。
点击创建主题，要创建两个主题，一个主题用来传递传感器数据，另一个主题用来进行LED灯的控制。在本例程中一个主题名字是：temp ，另一个主题名字是：light002，可自定义或修改，不过下方微信小程序里面的主题名字要和esp8266的主题保持一致，以便正常的往同一个主题发布订阅。
WIFI名称为自己的路由器WIFI名称，区分大小写，写错会导致连接不上网络的。
例程中，每两秒上传一次数据：
if(millis() - preHeartTick >= upDataTime){//上传数据 preHeartTick = millis(); /*****************获取DHT11 温湿度*****************/ // read without samples. byte temperature = 0; byte humidity = 0; int err = SimpleDHTErrSuccess; if ((err = dht11.read(&temperature, &humidity, NULL)) != SimpleDHTErrSuccess) { Serial.print("Read DHT11 failed, err="); Serial.println(err);delay(1000); return; } /*********************数据上传*******************/ String upstr = ""; upstr = "cmd=2&uid="+UID+"&topic="+TOPIC+"&msg=#"+temperature+"#"+humidity+"#"+bt_status+"#\r\n"; sendtoTCPServer(upstr); upstr = ""; }

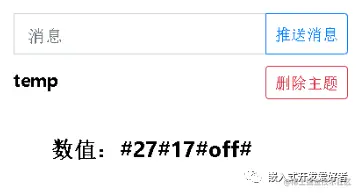

如果路由器有网络的话，数据会自动上传，可在巴法创客云控制台 刷新网页，即可看到上传的数据。如下图所示：
\
数据上传时用#号进行了封装，27是温度，17是湿度，off是上传的灯的状态。
\
第四、微信小程序开发
在 微信公众平台注册小程序账号，拿到小程序 appid，长的大概是这样：wx34a2063de5cec04b，下面导入项目的时候会用到。
\

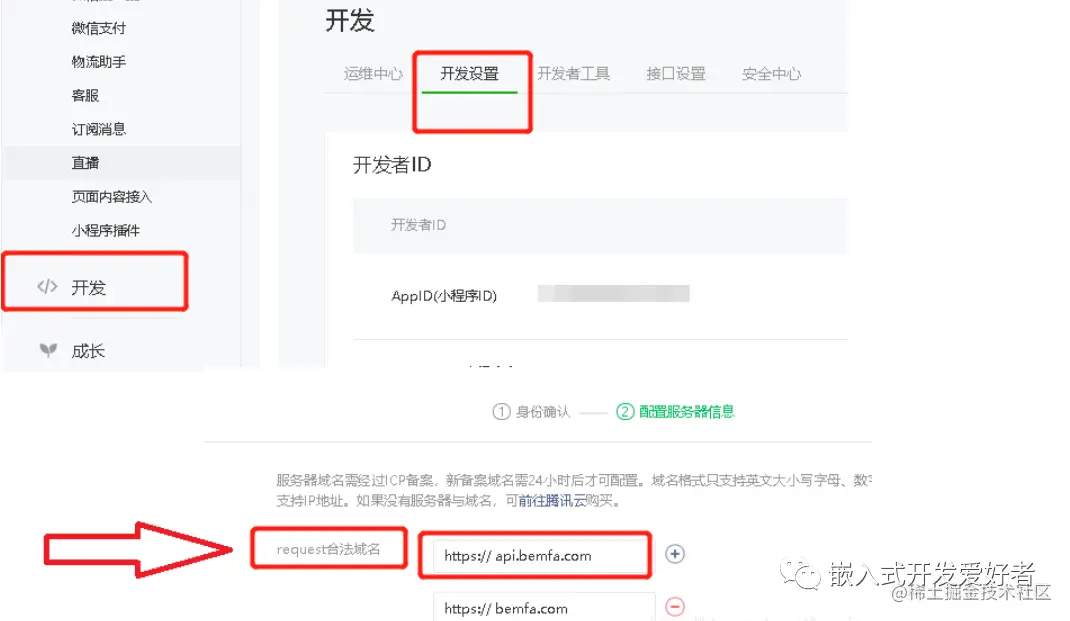

右侧点击 -开发–》开发设置–》下方服务器域名处，点击修改，在request合法域名处，添加域名api.bemfa.com保存提交即可。如下图。
\
\
下载安装微信开发者工具。
下载demo示例程序。下载地址：cloud.bemfa.com/zip/mini/be…
\
打开微信开发者工具，小程序项目，导入项目。在目录处选择刚刚下载解压的demo示例程序，AppID处填入你的小程序AppID，然后点击下方导入即可。如下图。（导入时需注意，在选择导入的文件夹时，要选择含有app.json文件的文件夹导入，不然会报错。）
\
\
本示例程序非常简单，各位大神可以继续开发添加各种功能，添加背景，优化色彩等等，如果只是简单使用，只需修改/pages/index/index.js 文件中uid 和topic 信息为自己的即可，这里的uid和topic需要和esp8266填入的uid和topic相同，这里有两个主题，一个用于传输温度和湿度，一个用于控制LED。如下图。
\
\

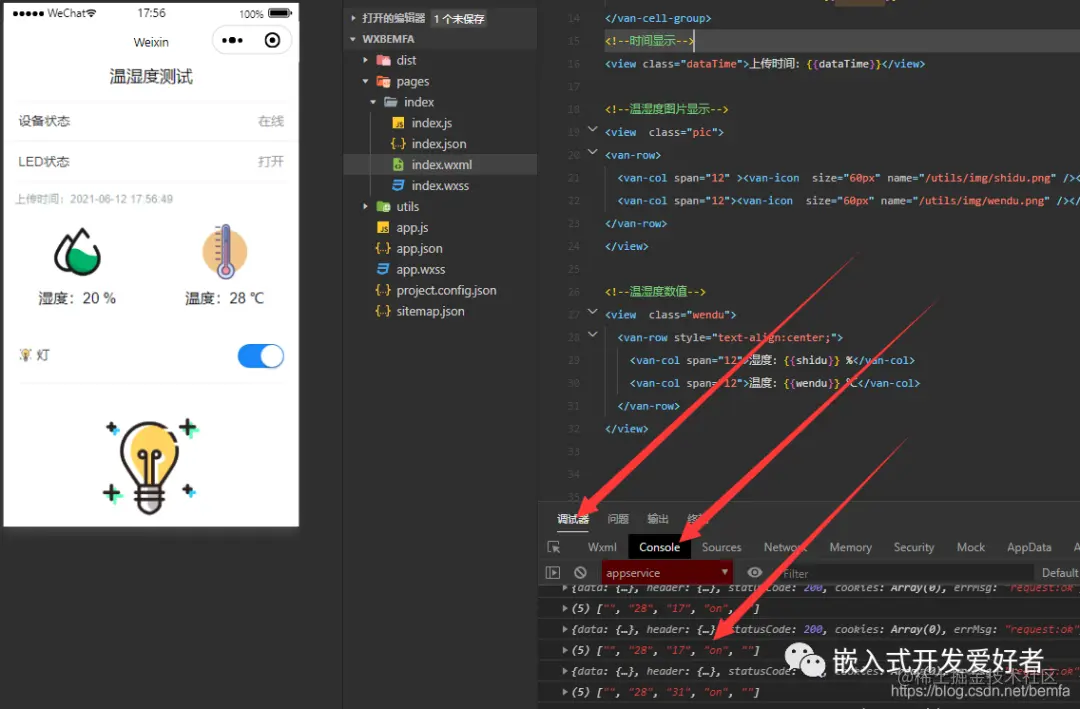

修改完毕后，ctrl+s 保存修改。可以点击左边屏幕上的按钮进行调试，如下图。
\
\
console控制台可以查看小程序的调试信息。默认每2秒会自动请求一下服务器上的数据，查看esp8266的状态信息。点击打开或者关闭按钮，打开esp8266串口调试助手，可查看esp8266是否收到指令，如果第一步esp8266已联网，都是可以收到信息的。
\

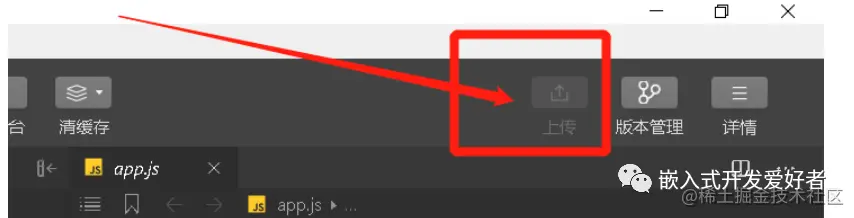

如果界面和其他功能都开发完毕。可以点击微信开发者工具的上面的上传按钮，如下图。

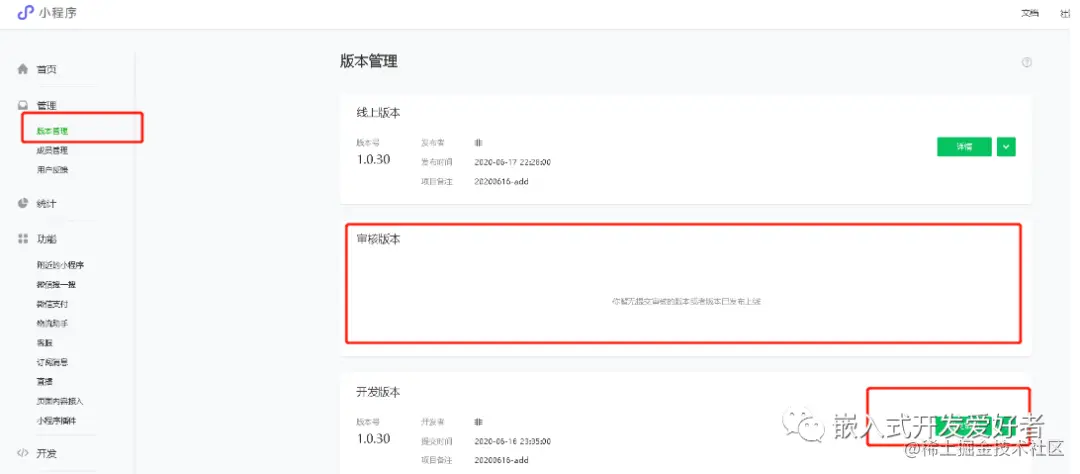

上传成功后，再登陆刚刚注册的微信公众平台，在版本管理处，可以看到自己刚刚上传的小程序，提交审核即可，等一天左右，一般都会通过，通过后登陆微信公众平台，提交发布即可。如果是自己使用的，做好加上登陆验证功能，比如验证匹配一下某个字符串是否正确等等，不然小程序上线后别人也可以随意控制了。
\
总结：物联网与网络端的配置过程比较长，熟悉其中的操作方法，方能走的更远。
**
**
