上节课，我们了解了HDFS的架构和读写流程

HDFS通过将文件分块来存储大文件，HDFS的组件有NameNode和DataNode,分别负责提供元数据和数据服务。

在读/写数据时，HDFS需要先从NameNode上获取数据读取/写入的DataNode地址，然后和DataNode交互来完成数据的读/写。

本节课程主要分为四个方面

  1. HDFS 元数据服务的高可用

  2. HDFS 数据存储高可用

  3. HDFS 元数据服务的高扩展性

  4. HDFS 数据存储的高扩展性

元数据服务的高可用

1.高可用的需求

2.HDFS主备同步实现

3.HDFS自动主备切换

4.日志系统BookKeeper简介

1.1 服务高可用的需求

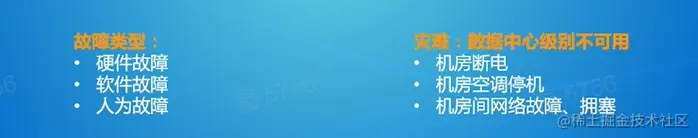

故障不可避免，灾难时有发生

为了应对这种问题我们需要实现服务高可用

高可用的衡量：


故障度量的指标

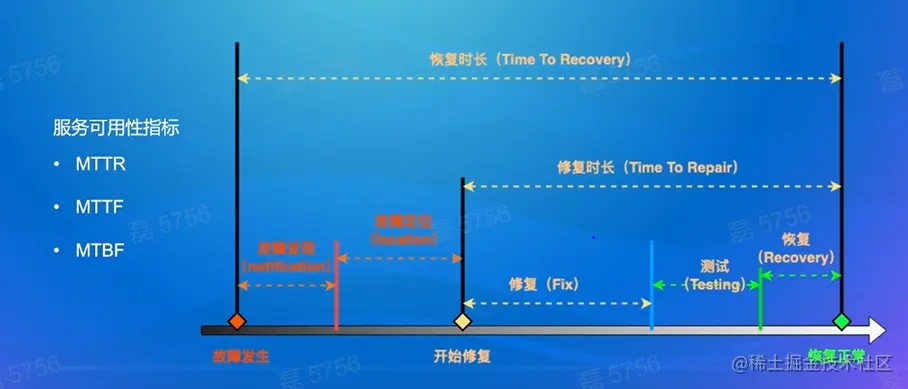

  • MTTR（Mean Time To Repair）：平均修复时间，系统能多快恢复。

  • MTTF（Mean Time To Failure）：平均失效时间，运行到故障间的时间，一般用于不可修复的系统（制造业）。

  • MTBF（Mean Time Between Failures）：平均无故障时间，两次故障间的间隔，一般用于可修复的系统（软件）。

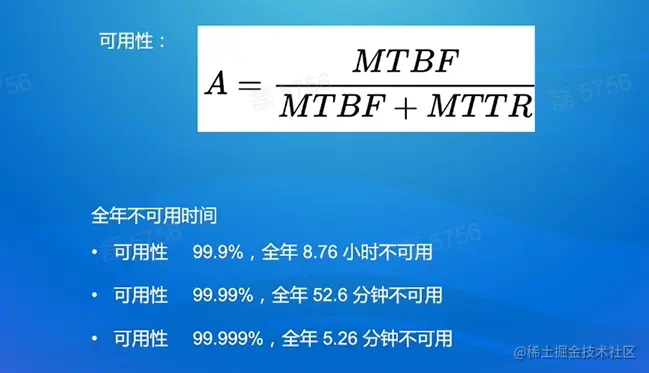

可用性的年化：


高可用的形式：

服务高可用：

  • 热备份：主备一个一样的备份，当运行中的出现故障使用这个备份继续执行
  • 冷备份：备份一些重要数据，将这些备份放在其他机器上重启

故障恢复操作：

  • 人工切换：在故障发生时，运维人员接收报警后，手动执行服务切主操作。一般较慢，难以满足全年不可用时间的目标。

  • 自动切换：通过探活组件、分布式共识协议等手段，系统能自动发现主服务的故障，并切换到备份不符。

1.2

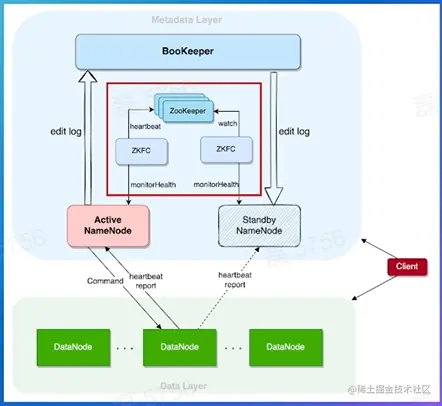

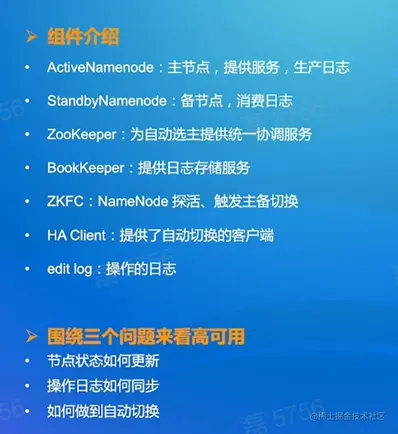

1.2.1NameNode高可用架构

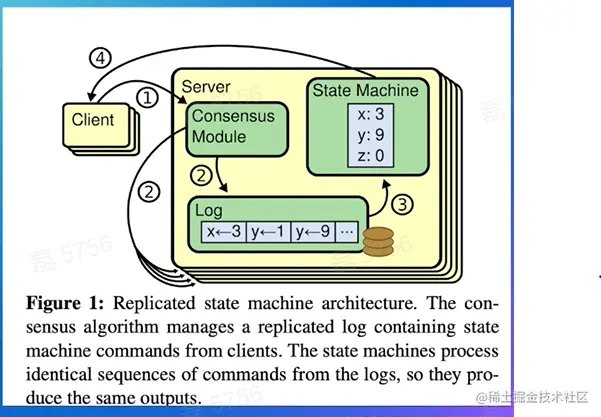

理论基础-状态机复制和日志

状态机复制是实现容错的常规方法


组件：

  • 状态机和副本：一般状态机指的就是存储在盘上的数据库，多个状态机，部署在不同的节点上提供一个容错方式
  • 变更日志：用户操作对状态机的影响，在业务处理时算出来并处理为日志形式
  • 共识协议:为了保证所有的状态机都能收到一个相同的顺序一致，内容一致的日志

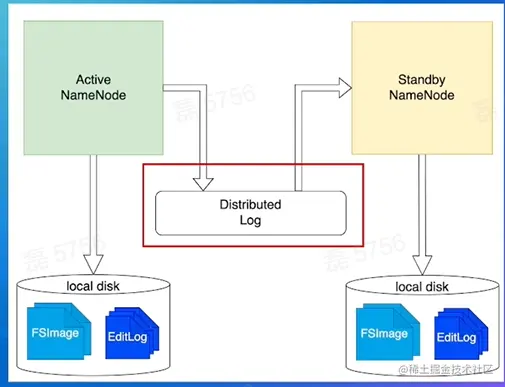

NameNdode操作日志的生产消费


acitve生成日志，Standby消费日志

日志的内容是目录树和文件下的更新

这样保证Active和Standby的状态保持一致。

NameNdode块状态维护

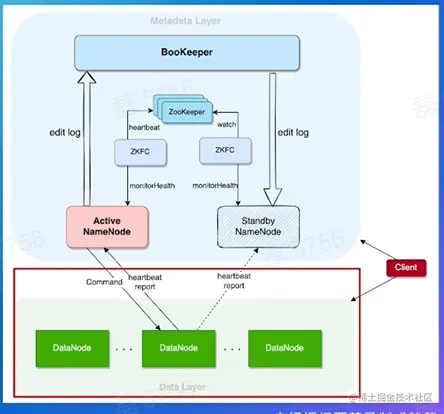

DateNode心跳机制（Heartbeat）NameNode保持联系，服务高可用中需要将心跳和Active和Standby联系

DataNode的块上报（Block Report）包括在启动时，要求上报时，将自己的DataNode用的块告诉NameNode，服务高可用中需要将块上报给Active和Standby

块上报不会发送到日志中

处理时的区别：

  • Active即接受，也发起变更
  • Standby只接受，不变更

一致性问题：Active对DataNode要求块删除，Standby是不知道的，切换主备后，有发生一次块删除，那就删除了两个块

于是出现Content state状态

主备切换后，避免Delete Node的不确定状态

自动主备切换要使用到

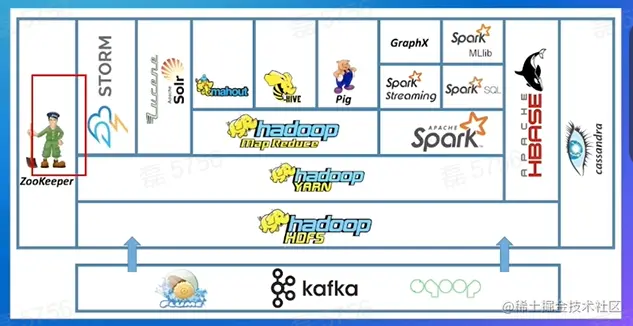

分布式协调组件 -Zookeeper

一般用于提供选主，协调，元数据存储


ZooKeeper有一个多副本存储数据，自己实现了一套共识协议，可以再多个节点之间同步数据。ZooKeeper给客户端提供了watch功能，让客户端可以在ZooKeeper上监控结点。

自动主备切换流程- Server侧

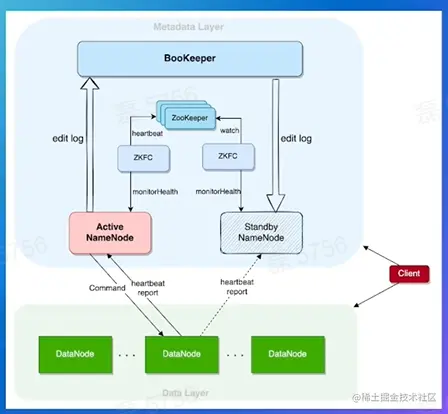

ZKFC最为外部组件，驱动HDFS NameNode 的主备切换

自动主备切换流程- Client侧

核心机制：SyandbyException

找到真的Active，收到旧Active的信息，发送给新的Active

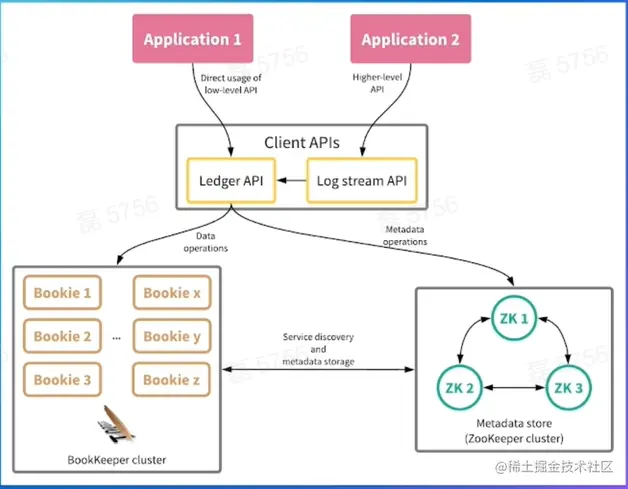

BookKeeper架构

介绍专门用来存储Acctive和Standby的之间log的组件。


application：可以理解为NameNode

写日志进入 client apis

quorum机制

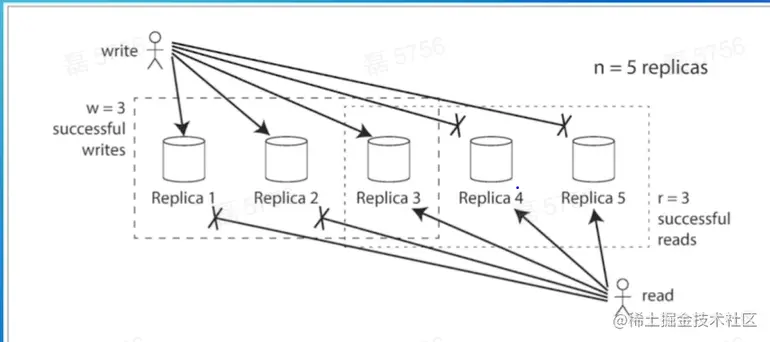

Quorum机制：多副本一致性读写


读写规则：

Qr+Qw>QQ_{r}+Q_{w} > Q

Qw>Q/2Q_{w} > Q/2

sloppy Quorum机制

日志场景：顺序追加，只写

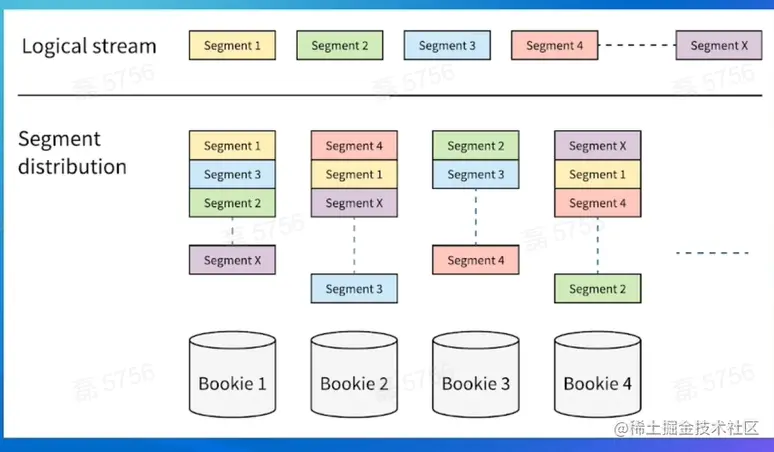

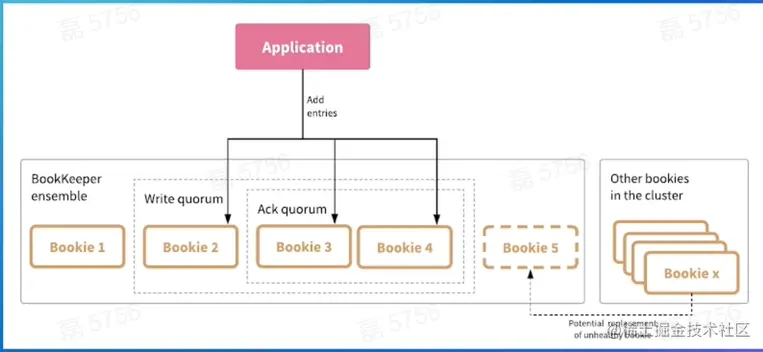

Ensemble 机制


将log信息片段通过Round-robin轮询算法分配到Bookie结点中

数据粗存储高可用

  • 单机存储的数据高可用机制
  • HDFS的数据高可用机制
  • 考虑网络架构的数据高可用
  • 案例：字节跳动的HDFS的多级饭容灾方案简介

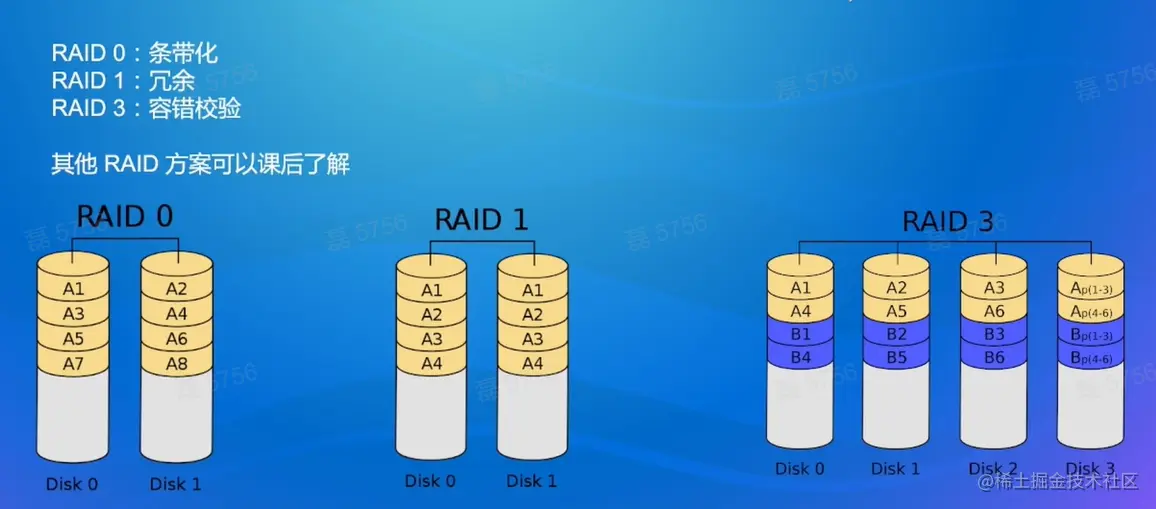

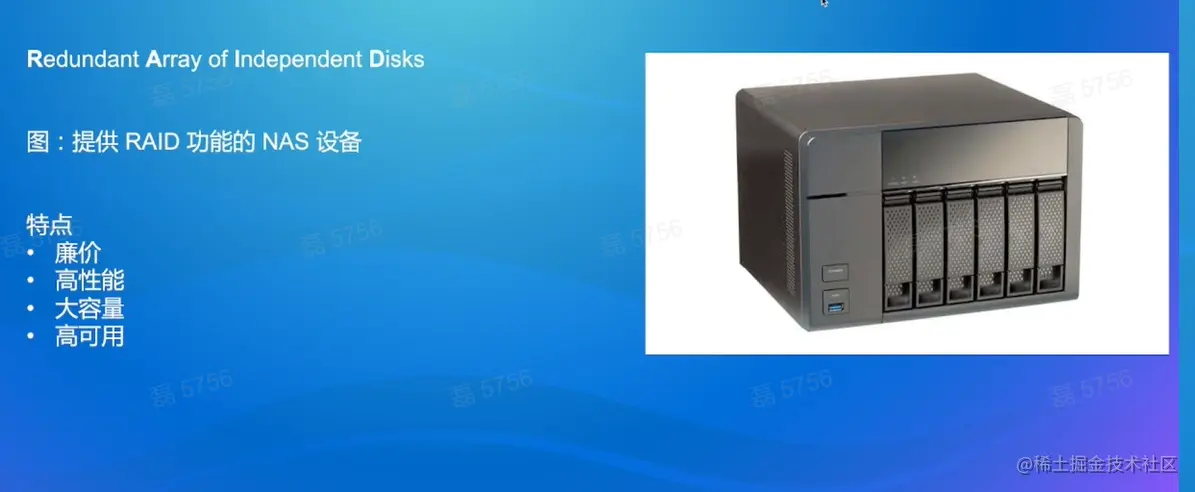

单机存储-RAID


RAID方案讲解

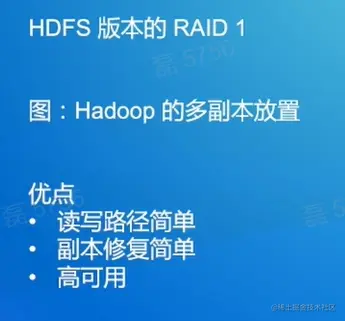

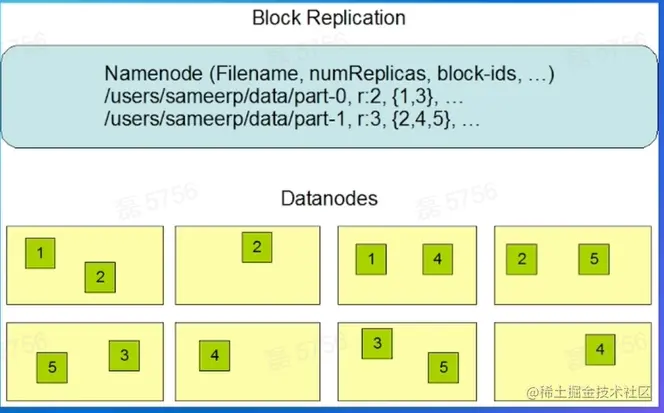

HDFS多副本



当出现某个节点的块数据出错直接认定这个块是错误的，想NameNode请求一个这个块

多副本成本过高

引用低成本方案

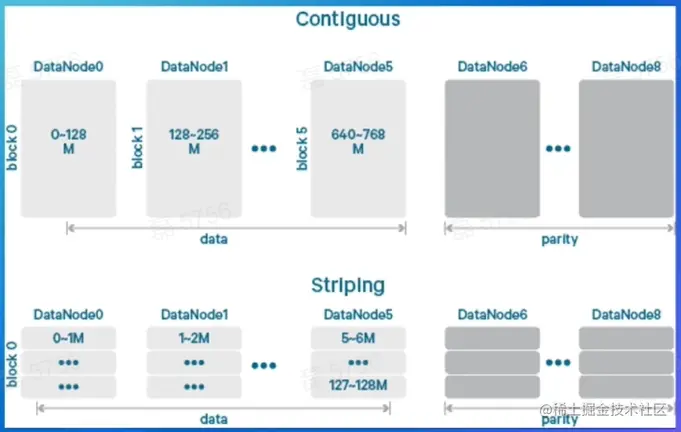

Erasure Coding 原理


这里的d0d_{0}可以使比特，字节等，多出来的数据用来校验

image.png 有时候我们只要读取一个bloack中1M的数据，但这个bloc损坏了，我们需要想NameNode重新获取一个block的数据量，这样造成大量的数据传输，于是我们可以将block Stripe（条带化）


网络架构

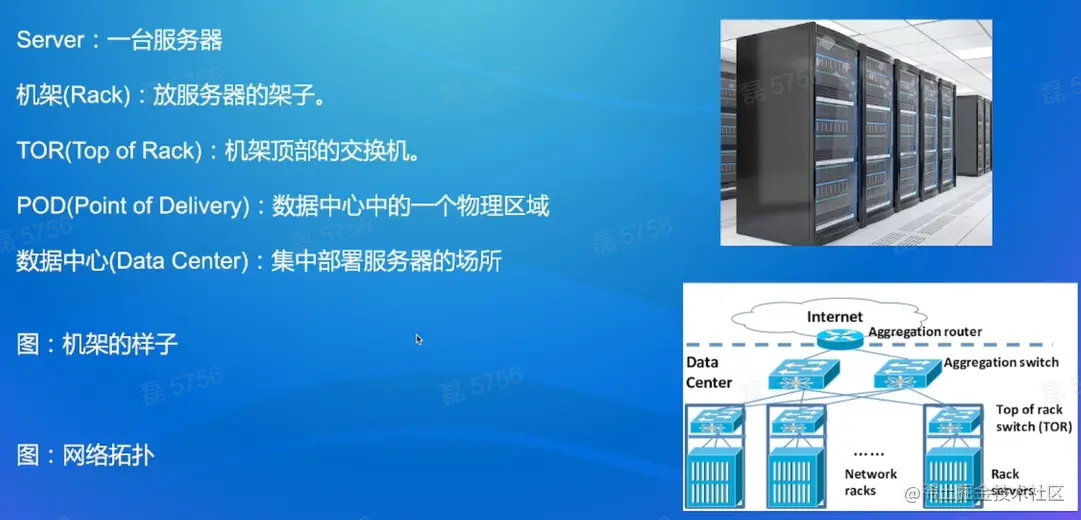

副本放置策略-机架感知

为了解决一个TOR故障导致整个机架不可用和降低跨rack流量

案例

多机房解决的问题

  • 容量问题
  • 容灾问题


元数据高扩展性

  • 1.元数据扩展性挑战

元数据扩展性挑战

HDFS NameNode是个集中式服务，不是在单个机器上，内存和磁盘的容量，cpu的计算能力都不能无线扩展。

扩展性方案

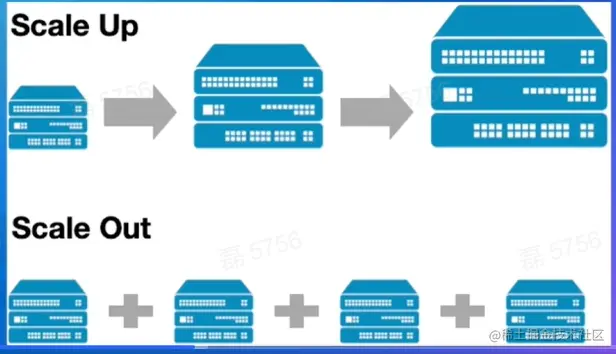

  • scale up：通过单机的 CPU、内存、磁盘、网卡能力的提升来提升系统服务能力，受到机器成本和物理定律的限制。

  • scale out：通过让多台机器组成集群，共同对外提供服务来提升系统服务能力。一般也称为高扩展、水平扩展。

常见的Scale out 方案

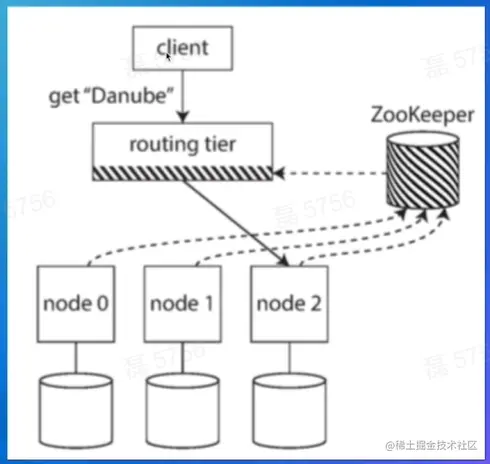

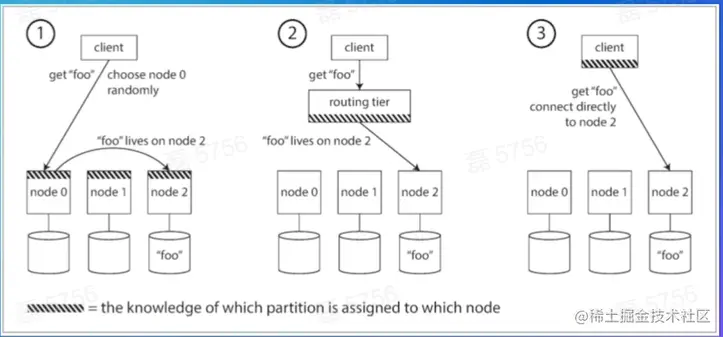

三种数据路由方式

  • 服务端侧
  • 路由层
  • 客户端层


partition 方法

  • 水平分区和垂直分区：水平分区指按 key 来将数据划分到不同的存储上；垂直分区指将一份数据的不同部分拆开存储，用 key 关联起来。partition 一般都水平分区，又称 shard。
  • 常用于 KV 模型，通过 hash 或者分段的手段，将不同类型 key 的访问、存储能力分配到不同的服务器上，实现了 scale out。
  • 重点：不同单元之间不能有关联和依赖，不然访问就难以在一个节点内完成。例如 MySQL 的分库分表方案，难以应对复杂跨库 join。

社区解决方案-BlockPool

解决DN同时服务多组NN的问题

将文件服务分层 namespace block storage

用blockpool来区分DH的服务

  • 数据块存储
  • 心跳和块上报


社区-viewfs

相当于Scale out方案的第三种

Ferderation架构:将多个不用集群组合起来，对外表想一个集群一样


字节跳动的NNproxy

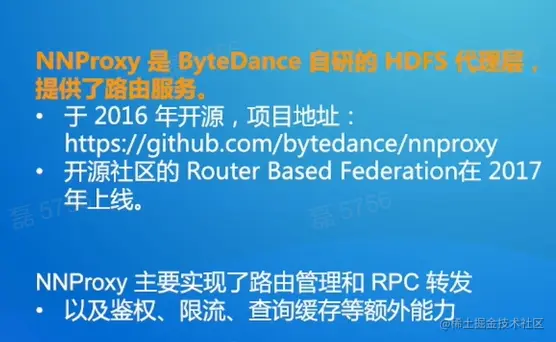

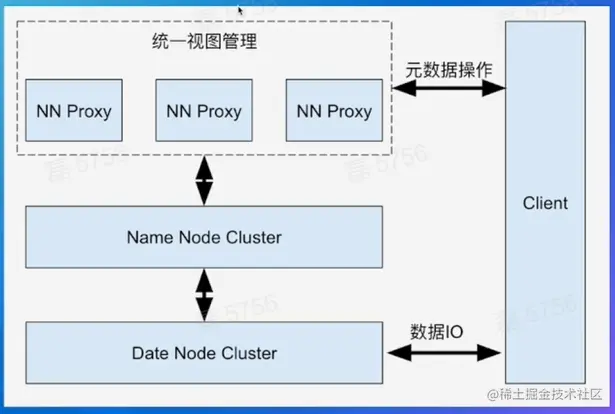

是字节自研的HDFS代理层，提供了路由服务



NNproxy路由规则保存


NNproxy路由转发实现

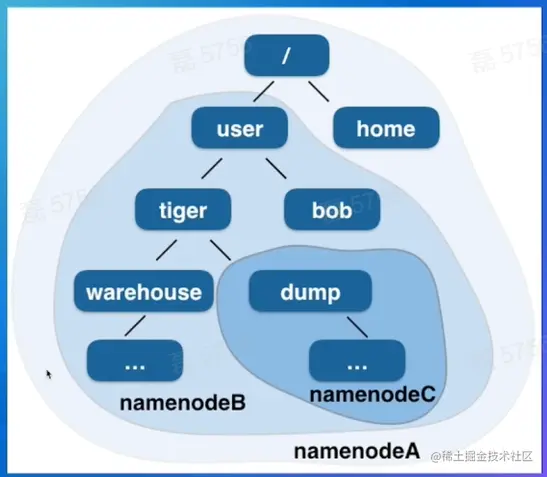

路径最长匹配规则，可以进一步划分目录树


案例：小文件问题

存储数据高扩展性

  • 超大集群的长尾问题
  • 超大集群的可靠性问题
  • 超大集群中不均匀问题
  • 数据迁移工具速览

延迟分布于长尾延迟


长尾

  • 二八定律：在任何一组东西中，最重要的只占其中一小部分，约 20%，其余 80% 尽管是多数，却是次要的。

  • 长尾：占绝大多数的，重要性低的东西就被称为长尾。

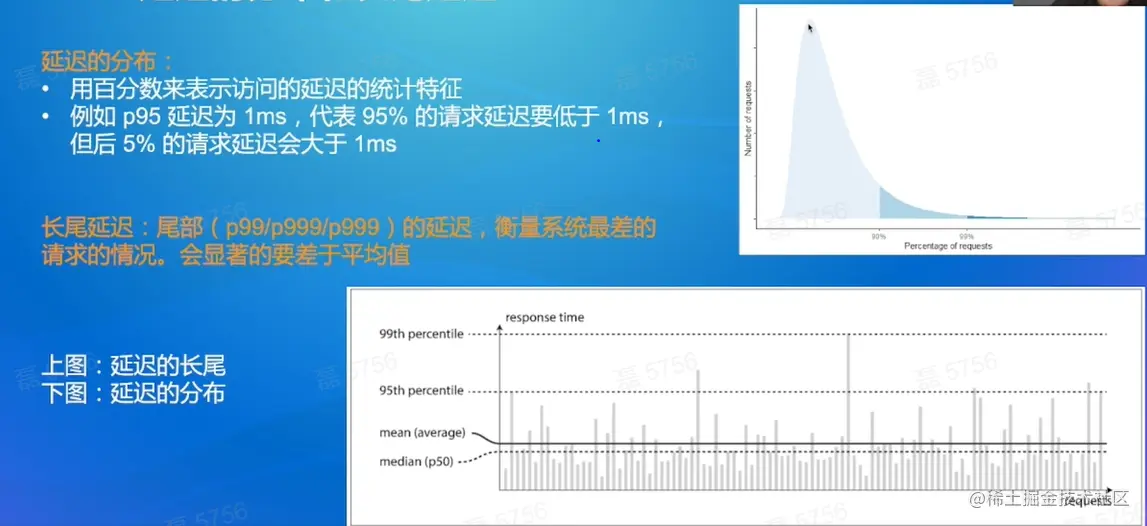

百分位延迟

  • 将所有请求的响应速度从快到慢排序，取其中某百分位的请求的延迟时间。

  • 例如 pct99 代表排在 99% 的请求的延迟。相对于平均值，能更好的衡量长尾的情况。

尾部延迟放大

  • 木桶原理：并行执行的任务的耗时取决于最慢的一个子任务。

  • 尾部延迟放大：一个请求或任务需要访问多个数据节点，只要其中有一个慢，则整个请求或任务的响应就会变慢。

  • 固定延迟阈值，访问的集群越大， 高于该延迟的请求占比越高。

  • 固定延迟百分位，访问的集群越大，延迟越差。

超大集群下的数据可靠性

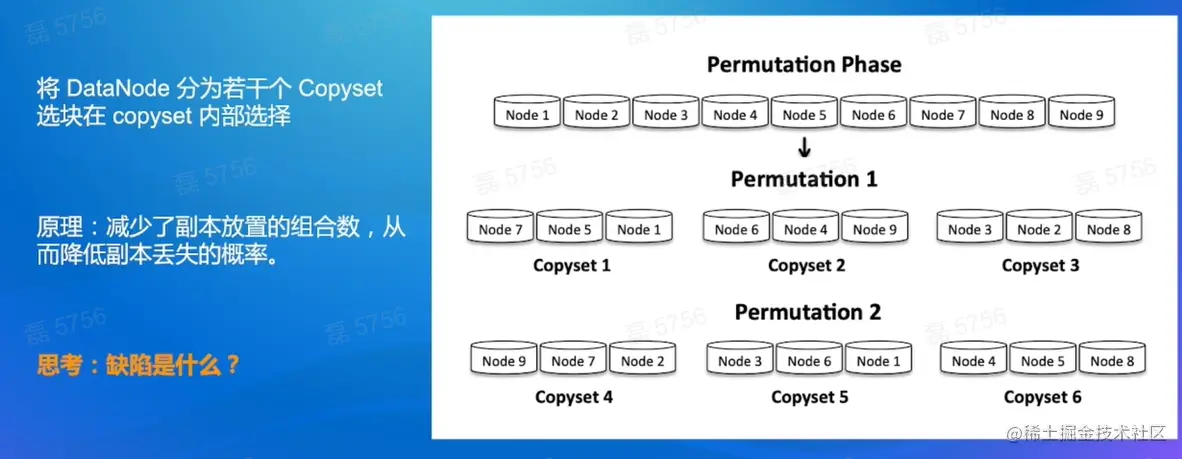

Copyset


超大集群下的负载均衡和数据迁移

  • 避免热点

    • 机器热点会叠加长尾问题，少数的不均衡的热点会影响大量的任务。

  • 成本：

    • 数据越均衡，CPU、磁盘、网络的利用率越高，成本更低。
    • 集群需要为数据腾挪预留的空间、带宽更少，降低了成本。

  • 可靠性

    • 全速运行的机器和空置的机器，以及一会全速运行一会空置的机器，可靠性表现都有不同。负载均衡可以降低机器故障的发生。
    • 同一批机器容易一起故障，数据腾挪快，机器下线快，可以提升可靠性。

数据不均衡的原因

  • 接电容量不均匀
  • 数据新旧不均匀
  • 访问类型不均匀

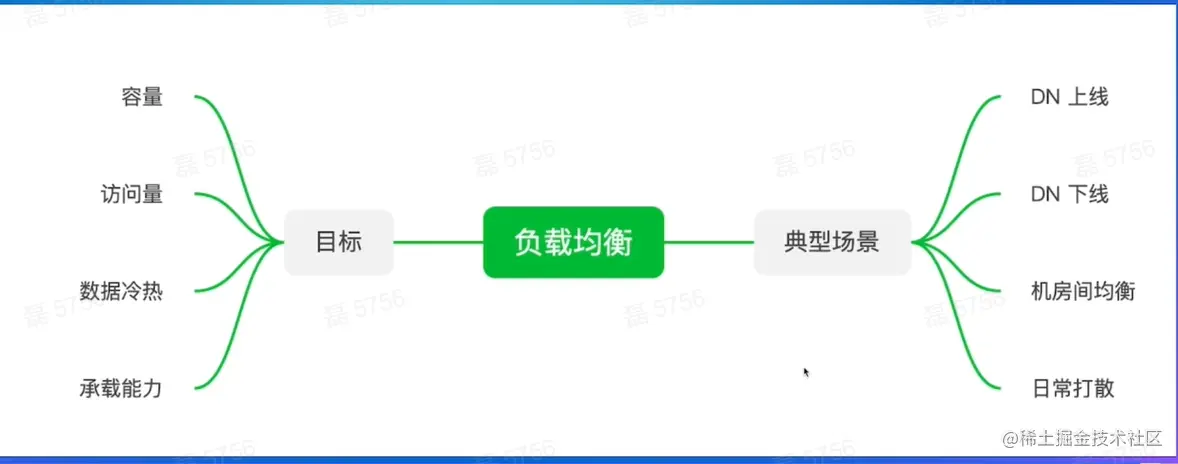

负载均衡和数据迁移的典型场景


数据迁移工具

  • 目的：将数据从一部分节点搬迁到另一部分节点。

  • 要求：高吞吐、不能影响前台的服务。

带元数据迁移的迁移工具

  • 痛点：涉及到元数据操作，需要停止用户的写入。

  • DistCopy 工具

    • 通过 MapReduce 任务来并行迁移数据，需要拷贝数据和元数据。
    • 网络流量较大，速度较慢。

  • FastCopy 工具

    • 基于 hardlink 和 blockpool 的原理
    • 元数据直接在 NN 集群间拷贝，而数据则在 DN 上的不同 blockpool（对应到 NN 集群）进行 hardlink，不用数据复制。
    • 迁移速度要大大优于 DistCopy。

数据迁移工具

  • Balancer 工具

    • 代替 NN 向 DN 发起副本迁移的命令，批量执行副本迁移。
    • 场景：大规模数据平衡、机器上下线。

总结：

  • 1.学习了HDFS的高可用性，高扩展性
  • 2.高可用性确保业务稳定运行，高扩展性确保了业务的的范围扩展
