HDFS 高可用与高扩展性机制分析笔记（一）| 青训营笔记
这是我参与「第四届青训营 -大数据场」笔记创作活动的第13天
一、元数据高可用
1. 高可用的需求
1.1 高可用定义
系统在困境中仍可正常工作。
-
困境：故障adversity
- 硬件故障
- 软件故障
- 人为错误
-
灾难：数据中心级别不可用
- 机房断电
- 机房空调停机
- 机房网络故障、阻塞
-
正常工作：
- 正确完成功能
- 能达到期望的性能水准
-
容灾：
- 在相隔较远的异地，建立两套或多套功能相同的系统，互相之间可以进行健康状态监视和功能切换，当一处系统因意外（如火灾、地震等）停止工作时，整个应用系统可以切换到另一处，使得该系统功能可以继续正常工作。

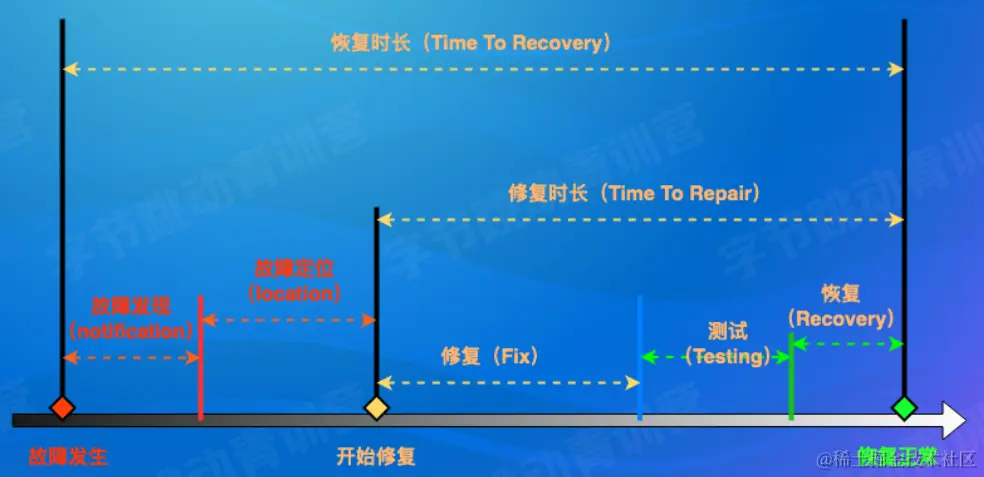

1.2 故障度量的指标
- MTTR（Mean Time To Repair）：平均修复时间，系统能多快恢复。
- MTTF（Mean Time To Failure）：平均失效时间，运行到故障间的时间，一般用于不可修复的系统（制造业）。
- MTBF（Mean Time Between Failures）：平均无故障时间，两次故障间的间隔，一般用于可修复的系统（软件）。
1.3 可用性的年化
-
全年不可用时间 （可用性百分比）：系统运行一整年的不可用时间的目标。
- 99.9% 全年8.76小时不可用
- 99.99% 全年52.6分钟不可用
- 99.999% 全年5.26分钟不可用
1.4 高可用的形式
-
服务高可用
- 热备份：主服务和备服务同时运行，在主服务故障时，随时可以切换到备服务。
- 冷备份：备份服务的数据，可以和数据归档相结合。在主服务故障时，利用备份的数据重启。
-
故障恢复操作
- 人工切换：在故障发生时，运维人员接收报警后，手动执行服务切主操作。一般较慢，难以满足全年不可用时间的目标。
- 自动切换：通过探活组件、分布式共识协议等手段，系统能自动发现主服务的故障，并切换到备份不符。
-
HDFS设计中采用了中心化的源数据管理节点NameNode，因此容易成为故障中的单点，指系统中一旦失效，就会让整个系统无法运作的组件。
2. HDFS主备同步实现
2.1 HDFS NameNode 高可用架构
2.1.1 组件介绍
- Active NameNode：提供服务的 NameNode 主节点，生产 editlog。
- Standby NameNode：不提供服务，起备份作用的 NameNode 备节点，消费 editlog
- Editlog：用户变更操作的记录，具有全局顺序，是 HDFS 的变更日志。
- ZooKeeper：开源的分布式协调组件，主要功能有节点注册、主节点选举、元数据存储。
- BookKeeper：开源的日志存储组件，存储 editlog
- ZKFC：和 ZK、NN 通信，进行 NN 探活和自动主备切换。
- HA Client：处理 StandbyException，在主备节点间挑选到提供服务的主节点。
2.1.2 三个问题
- 节点状态如何更新
- 操作日志如何同步
- 如何做到自动切换
2.2 状态机复制模型
实现容错服务的一种常规方法，主要通过复制服务器，并协调客户端和这些服务器镜像间的交互来达到目标。这个方法也同时提供了理解和设计复制管理协议的一套基本框架。
- 状态机：一个状态机从“初始”状态开始，每一个输入都被传入转换函数和输出函数，以生成一个新的状态和输出。在新的输入被接收到前，状态保持不变，而输出同时被传输给恰当的接受者。
- 状态机复制：确定性的状态机具有「处理确定的输入后，状态唯一确定」的特性。状态机复制利用这个特性实现多个相同的状态机副本的同步更新。
- 变更日志：触发状态机更新的变更操作，具有全局确定的顺序。
- 共识协议：确保每个副本都能收到相同的日志的共识协议，常见的有 Paxos、Raft、ZAB。
2.3 NameNode 状态持久化
- FSImage 文件：较大的状态记录文件，是某一时刻 NN 全部需要持久化的数据的记录。大小一般在 GB 级别。
- EditLog 文件：是某段时间发生的变更日志的存储文件。大小一般在 KB~MB 级别。
- checkpoint 机制：将旧的 FSImage 和 EditLog 合并生成新的 FSImage 的流程，在完成后旧的数据可以被清理以释放空间。
2.4 NameNode 操作日志的生产消费
-
目录树和文件信息的更新
-
active生产，standby消费
-
物理日志和逻辑日志
- 物理日志：存储了物理单元（一般是磁盘的 page）变更的日志形式。
- 逻辑日志：存储了逻辑变更（例如 rename /a to /b）的日志形式。
-
日志系统
- 高可用
- 高扩展
- 高性能
- 强一致（有序）
2.5 NameNode 块状态维护
-
DataNode Heartbeat：DataNode使用心跳向active和standby节点都报备存活
-
DataNode Block Report：block汇报同时到active和standby
-
区别
- active:只接受，也发起变更
- standby：只接受但不发起变更
-
content stale状态：主备切换后避免dataNode的不确定状态
- 新上主的node不能直接进行数据操作，需要等上报状态后再进行
3. HDFS 主备切换
-
DataNode 心跳与块汇报需要同时向 active NN 和 standby NN 上报，让两者可以同时维护块信息。但只有 active NN 会下发 DN 的副本操作命令。
-
content stale 状态：在发生主备切换后，新 active NN 会标记所有 DN 为 content stale 状态，代表该 DN 上的副本是不确定的，某些操作不能执行。直到一个 DN 完成一次全量块上报，新 active NN 才标记它退出了 content stale 状态。
- 例子，多余块的删除：NN 发现某个块的副本数过多，会挑选其中一个 DN 来删除数据。在主备切换后，新 active NN 不知道旧 active NN 挑选了哪个副本进行删除，就可能触发多个 DN 的副本删除，极端情况下导致数据丢失。content stale 状态的引入解决了这个问题。
-
脑裂问题：因为网络隔离、进程夯住（例如 Java GC）等原因，旧的 active NN 没有完成下主，新的 active NN 就已经上主，此时会存在双主。client 的请求发给两者都可能成功，但不能保证一致性（两个 NN 状态不再同步）和持久化（只能保留一个 NN 状态）。
-
fence 机制：在新 active NN 上主并正式处理请求之前，先要确保旧 active NN 已经退出主节点的状态。一般做法是先用 RPC 状态检测，发现超时或失败则调用系统命令杀死旧 active NN 的进程。
4. 自动主备切换
- ZooKeeper 是广泛使用的选主组件，它通过 ZAB 协议保证了多个 ZK Server 的状态一致，提供了自身的强一致和高可用。
- ZooKeeper 的访问单位是 znode，并且可以确保 znode 创建的原子性和互斥性（CreateIfNotExist）。client 可以创建临时 znode，临时 znode 在 client 心跳过期后自动被删除。
- ZK 提供了 Watch 机制，允许多个 client 一起监听一个 znode 的状态变更，并在状态变化时收到一条消息回调（callback）。
- 基于临时 znode 和 Watch 机制，多个客户端可以完成自动的主选举。
- ZKFailoverController：一般和 NN 部署在一起的进程，负责定时查询 NN 存活和状态、进行 ZK 侧主备选举、执行调用 NN 接口执行集群的主备状态切换、执行 fence 等能力。
- Hadoop 将集群主备选举的能力和 NN 的服务放在了不同的进程中，而更先进的系统一般会内置在服务进程中。
5. 高可用日志系统 BookKeeper
5.1 bookkeeper基础
- 高可靠：数据写入多个存储节点，数据写入就不会丢失。
- 高可用：日志存储本身是高可用的。因为日志流比文件系统本身的结构更为简单，日志系统高可用的实现也更为简单。
- 强一致：日志系统是追加写入的形式，Client 和日志系统的元数据可以明确目前已经成功的写入日志的序号（entry-id）。
- 可扩展：整个集群的读写能力可以随着添加存储节点 Bookie 而扩展。
5.2 Quorum 协议
基于鸽巢原理，在多个副本间确保高可用、高性能的多副本变更协议
- 多副本间一般通过 version-id 来描述状态的新旧。
- 高可用：多个副本确保了高可用（后文会再次介绍多副本高可用）。
- 高性能：不用等所有副本写入成功，降低了的长尾延迟（后文会再次介绍长尾延迟）。
- 参考：Quorum 协议
5.3 BookKeeper Quorum 协议
基于 Quorum 的多数派思想来提供高可用、高性能写入的日志写入
- 日志写入是追加，不是状态变更，只需要确认目前的 entry-id，相对更简单。
- Write Quorum：一次写入需要写入到的存储节点数。
- Ack Quorum：一次写入需要收到的响应数，小于 write quorum。
- 高性能：不用等所有副本写入成功，降低了的长尾延迟（后文会再次介绍长尾延迟）。
- Ensemble：通过轮询（Round-Robin）来确认 write quorum 实际对应的存储节点实例，可以比较简单的完成副本放置和扩展。
