一、元数据高可用。
1.服务高可用的需求：
- 故障类型：
- 硬件故障
- 软件故障
- 人为故障
- 灾难：数据中心级别不可用
- 机房断电
- 机房空调停机
- 机房间网络故障、拥塞
故障不可避免，灾难时有发生。
而如果HDFS 系统不可用。
- 无法核算广告账单，直接引发收入损失
- 无法生产数据报表，数据驱动无从谈起
- 无法进行模型训练，引起用户体验下滑
业务停止的损失极大，所以HDFS 系统的高可用性就至关重要。
1.2高可用的衡量：

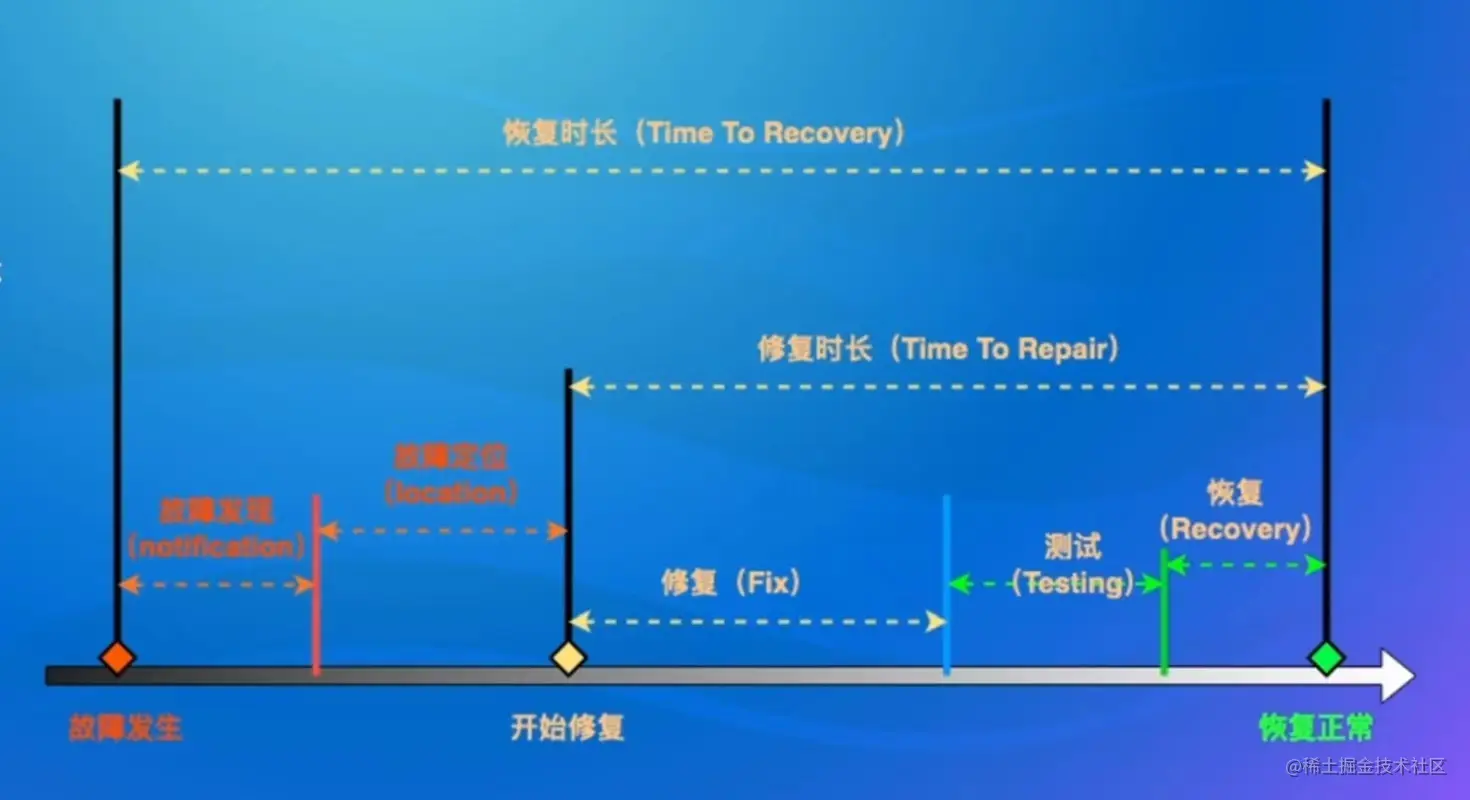

- 服务可用指标：
- MTTR
- MTTF
- MTBF
1.3可用性的年化：

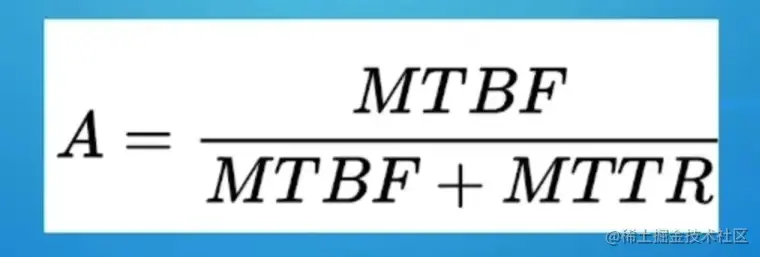

可用性：
全年不可用时间：
- 可用性 99.9%，全年8.76 小时不可用
- 可用性 99.99%，全年52.6分钟不可用
- 可用性 99.999%，全年5.26分钟不可用
1.4高可用的形式：
- 服务高可用：
- 热备份
- 冷备份
- 故障恢复操作：
- 人工切换
- 自动切换
人工的反应、决策时间都更长，高可用需要让系统自动决策。HDFS 的设计中，采用了中心化的元数据管理节点NameNode.NameNode 容易成为故障中的单点(single point of failure).

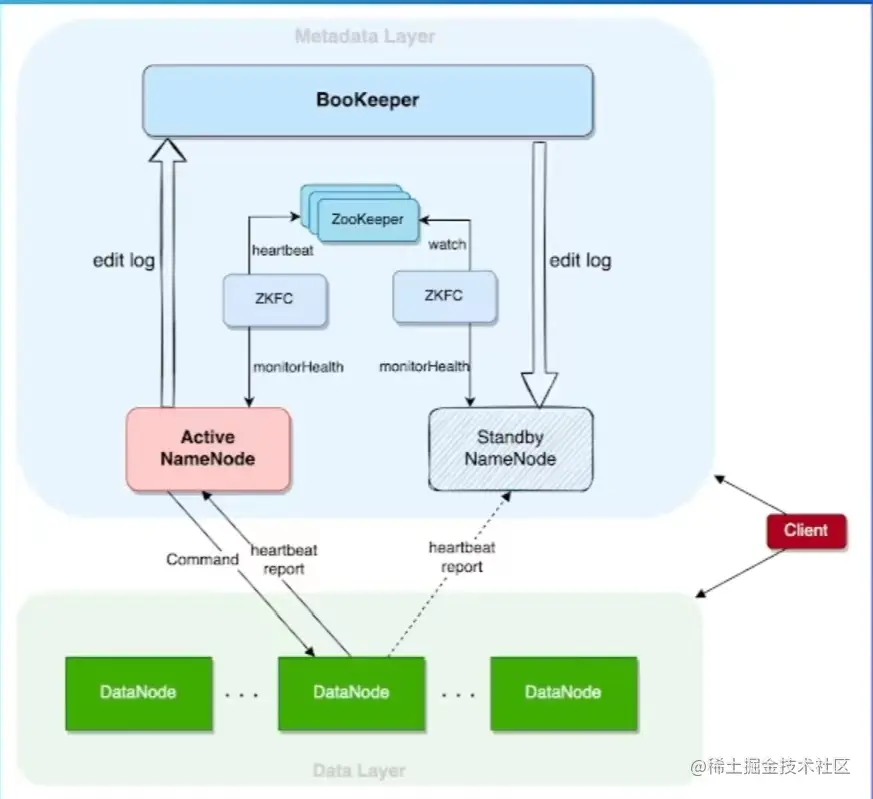

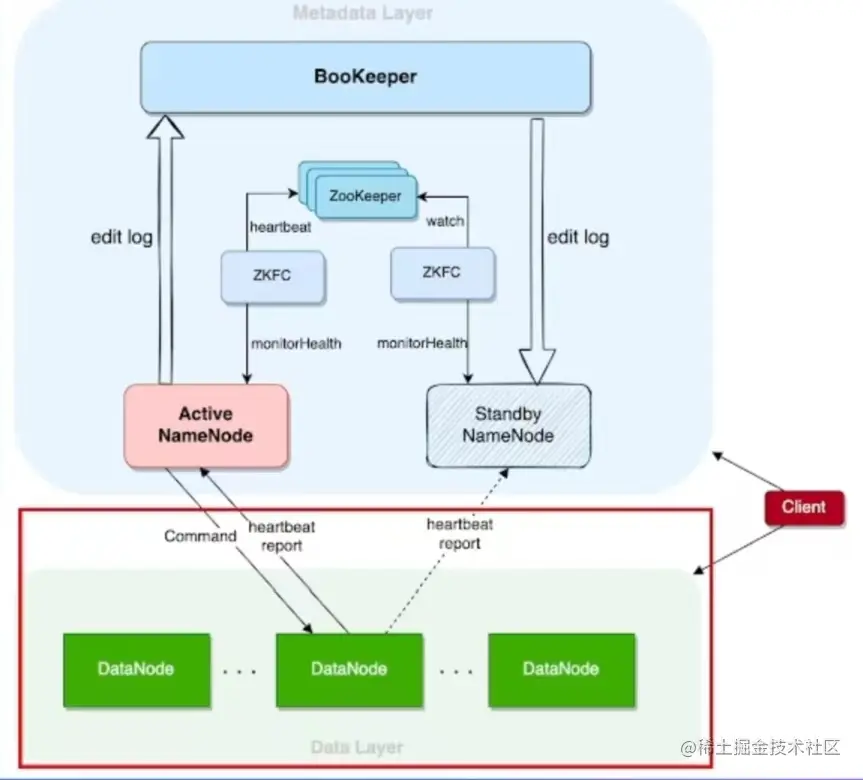

2.1HDFS NameNode 高可用架构
- 组件介绍：
- ActiveNamenode:主节点，提供服务，生产日志
- StandbyNamenode:备节点，消费日志
- ZooKeeper:为自动选主提供统一协调服务
- BookKeeper:提供日志存储服务
- ZKFC:NameNode探活、触发主备切换
- HA Client:提供了自动切换的客户端
- edit log:操作的日志
- 围统三个问题来看高可用：
- 节点状态如何更新
- 操作日志如何同步
- 如何做到自动切换

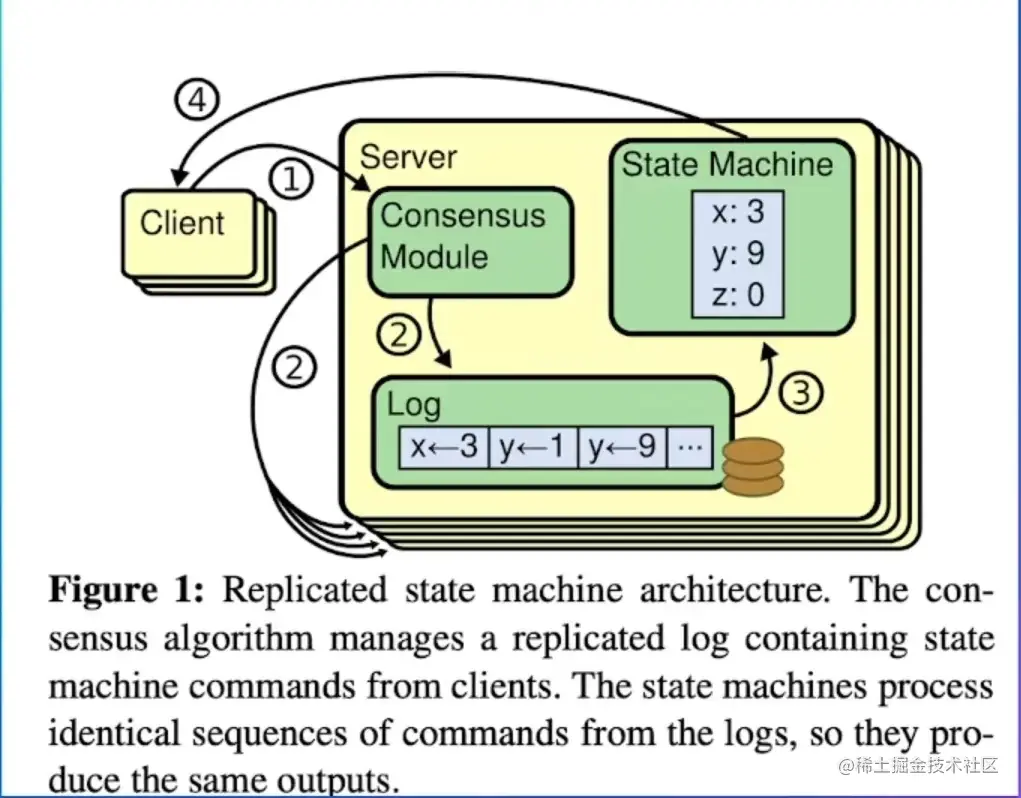

2.2基础理论-状态机复制和日志。
状态机复制是实现容错的常规方法。
组件：
- 状态机以及其副本
- 变更日志
- 共识协议
状态机的基本模型：

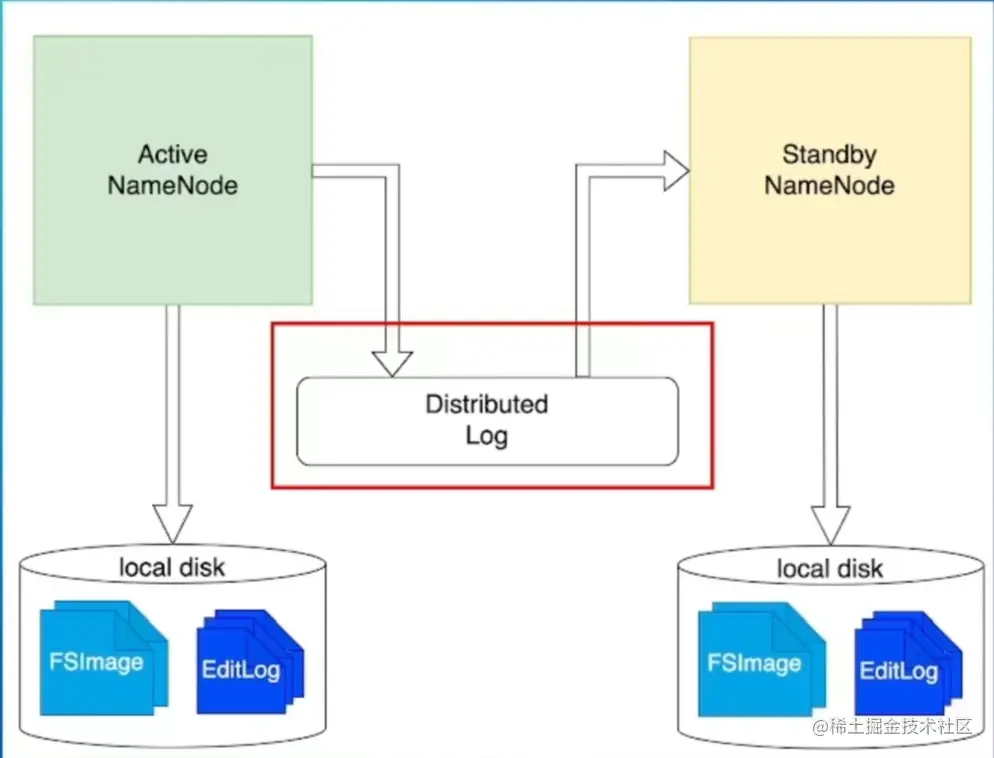

2.4 NameNode 操作日志的生产消费：
目录树和文件信息的更新
Active 生产 Standby消费
物理日志与逻辑日志
- 日志系统：
- 高可用
- 高扩展性
- 高性能
- 强一致(有序)
2.5 NameNode 块状态维护：
- 回顾
- DataNode Heartbeat
- DataNode Block Report
- 区别
- Active 即接收，也发起变更（发起相应处理）
- Standby 只接收，不发起变更
- Content Stale 状态
- 主备切换后,避免DN的不确定状态
3.1 分布式协调组件-ZooKeeper
一般用于提供选主、协调、元数据存储。
- 使用它的组件:
- HDFS、 YARN. HBase
- Kafka. ClickHouse
- 等等
- HA核心机制:Watch
3.2自动主备切换流程 - Server 侧
ZKFailoverController
作为外部组件，驱动HDFS NameNode 的主备切换
轮询探活
脑裂问题
Fence 机制
3.3 自动主备切换流程 - Client 侧
核心机制：StandbyException（存一组DataNode地址）
Client自动处理

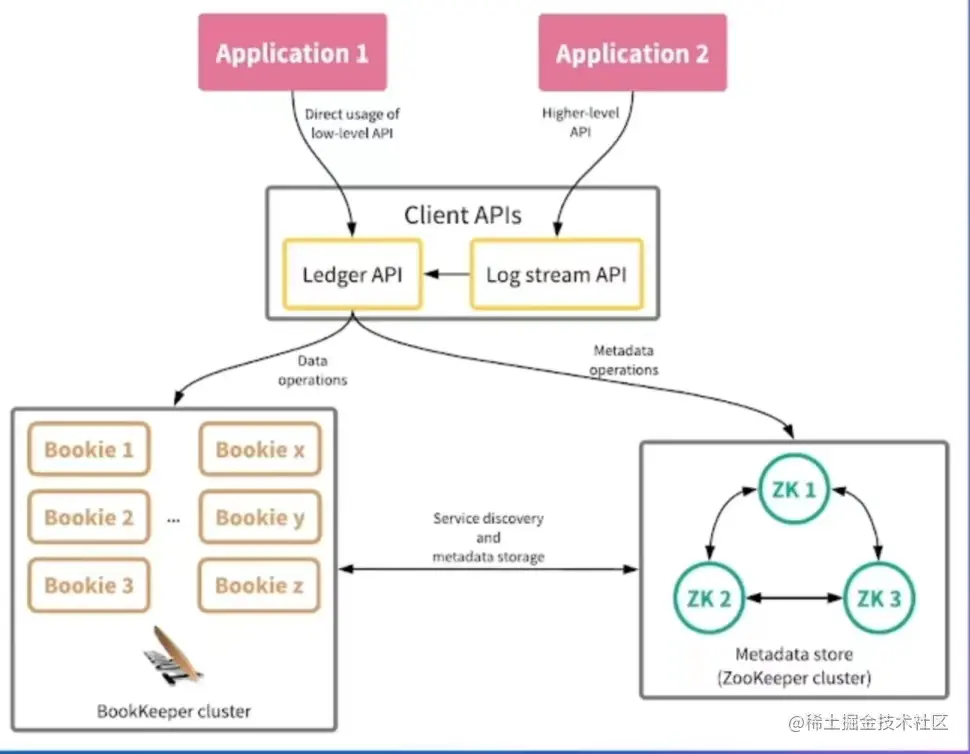

4.1 BookKeeper架构
- BookKeeper存储日志
- 低延时
- 持久性
- 强一致性
- 读写高可用
对比:日志系统和文件系统的复杂度

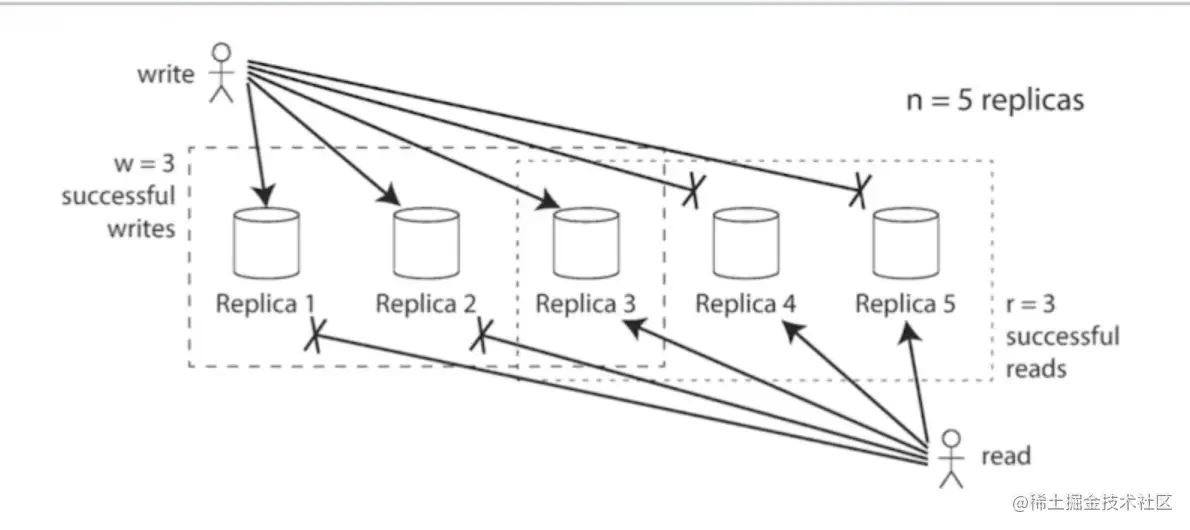

4.2 Quorum 机制
Quorum 机制:多副本一致性读写
- 场景：
- 多副本对象存储，用版本号标识数据新旧
- 规则：
- 1.Q.+Qw >Q
- 2.Qw >Q/2
思考：日志场景比对象保存更简单
4.3 BookKeeper Quorum
Sloppy Quorum 机制
日志场景:顺序追加、只写
- Wnte Quorum:写入副本数
- Ack Quorum:响应副本数

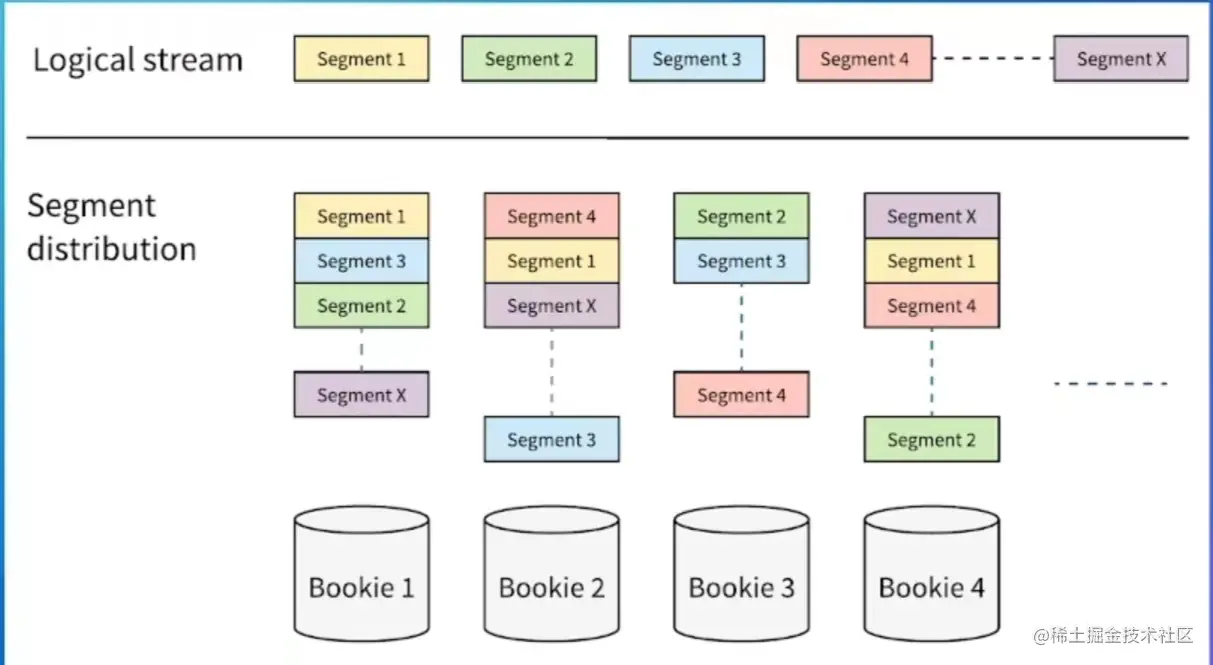

4.4 BookKeeper Ensemble
Ensemble 机制
Round-Robin Load Balancer
- 第一轮 :1.2.3
- 第二轮:2,3.4
- 第三轮:3,4,1
- 第四轮:4,1,2
优势:数据均衡
二、数据存储高可用。
1.1回到单机存储-RAID
Redundant Array of Independent Disks
图:提供RAID 功能的NAS 设备
特点：
- 廉价
- 高性能
- 大容量
- 高可用

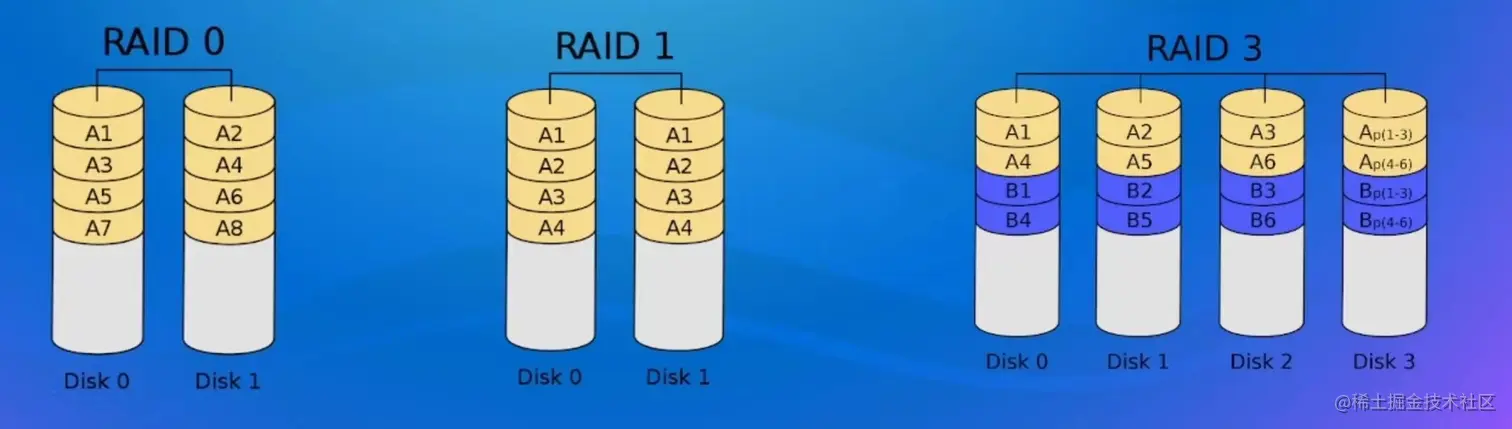

1.2 RAID 方案讲解
- RAID 0:条带化
- RAID 1:冗余
- RAID 3:容错校验
2.1 HDFS 多副本
HDFS 版本的RAID 1

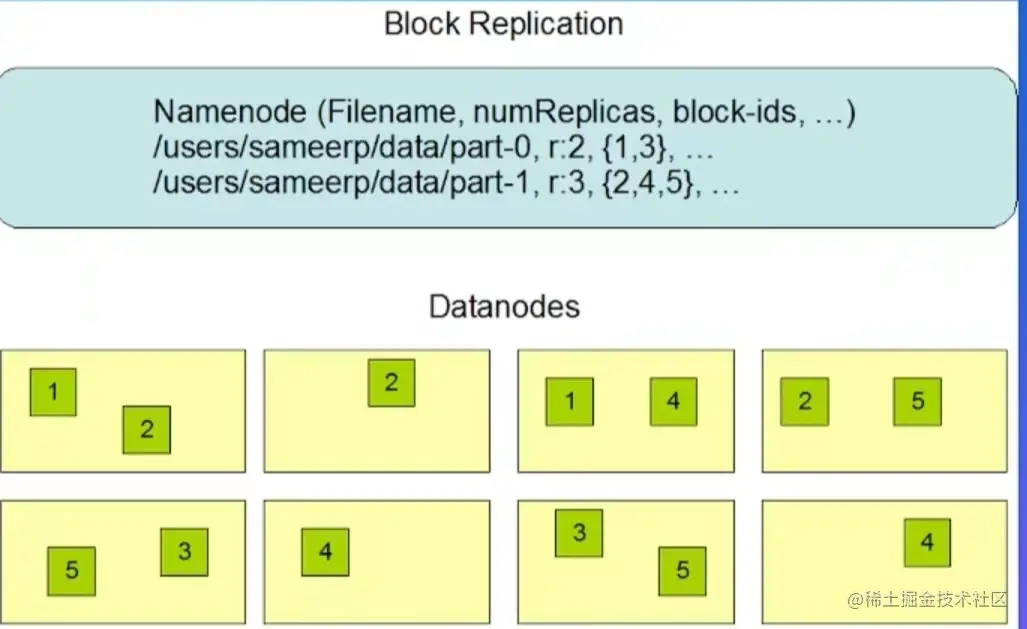

图:Hadoop的多副本放置
优点：
- 读写路径简单
- 副本修复简单
- 高可用
2.2 Erasure Coding 原理
HDFS 版本的RAID 2/3

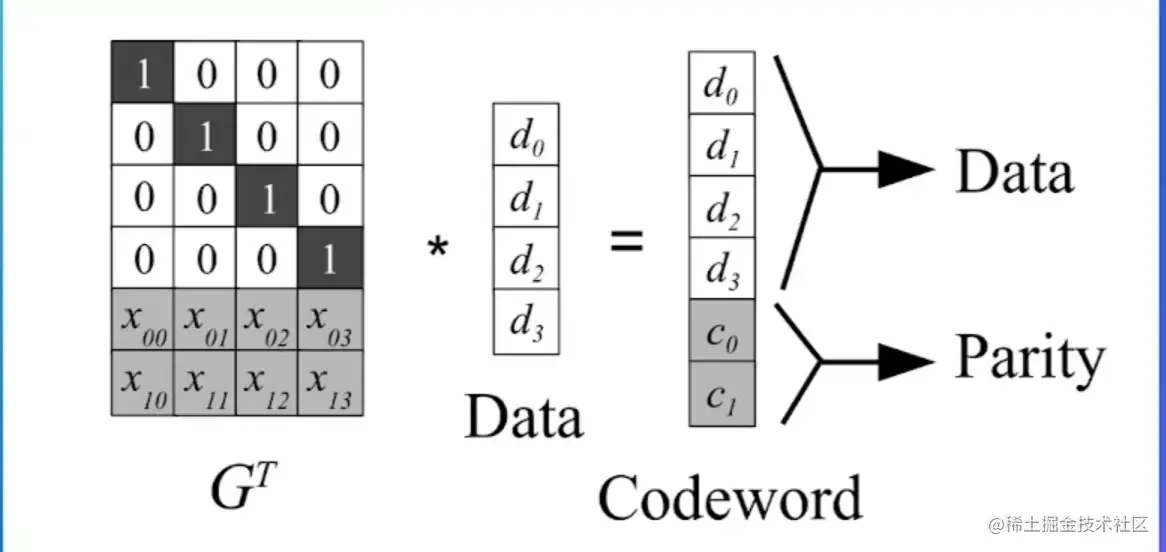

业界常用Reed Solomon算法图： Reed Solomon 算法原理
2.3 HDFS Erasure Coding
HDFS 版本的RAID 2

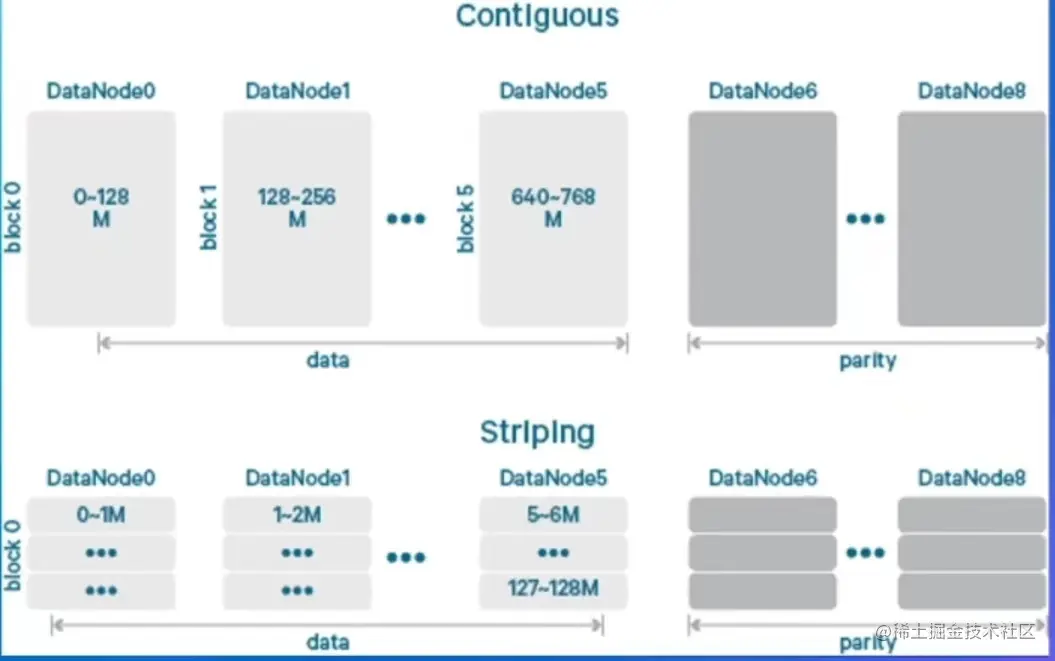

图：直接保存的EC和Stripe（条带化）后保存的EC
和多副本比较：
- 读写速度
- 成本
- 修复速度
- 读写路径的实现
3.1 初识网络架构
- Server:一台服务器
- 机架(Rack):放服务器的架子。
- TOR(Top of Rack):机架顶部的交换机。
- POD(Point of Delivery):数据中心中的一个物理区域
- 数据中心(Data Center):集中部署服务器的场所
3.2 副本放置策略-机架感知
一个TOR 故障导致整个机架不可用
VS
降低跨rack流量
trade-off:一个本地、一个远端
图:HDFS的多机架放置
4.1 案例：字节跳动的 HDFS 多机房实践
字节跳动的 HDFS 集群 从单机房演进到双机房，再从双机房演进到更多的机房。
- 多机房解决的问题
- 容量问题
- 容灾问题
- HDFS 双机房放置的设计
- 写入时，每个数据块在两个机房至少各有一个副本，数据实时写入到两个机房。
- 读取时，优先读本地的副本，避免了大量的跨机房读取。
4.2 多机房容灾实践
多机房部署的组件：
- ZooKeeper
- BookKeeper
- NameNode
- DataNode
容灾期间的策略：
- 容灾期间，限制跨机房写入
- 容灾期间，限制跨机房副本复制
三、元数据高扩展性。
1.1元数据节点扩展性挑战：
HDFS NameNode 是个集中式服务，部署在单个机器上，内存和磁盘的容量、CPU 的计算力都不能无限扩展。

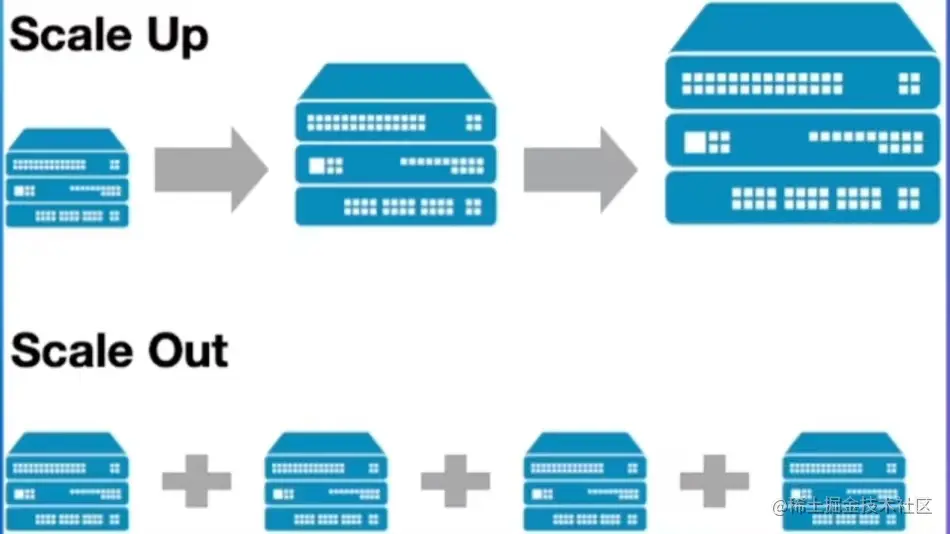

scale up vs. scale out
- 扩容单个服务器的能力
- 部署多个服务器来服务
挑战
- 名字空间分裂
- DataNode 汇报
- 目录树结构本身复杂
1.2常见的 Scale Out 方案：
KV模型的系统可以使用 partition
- Redis
- Kafka
- MySQL(分库分表)
右图:三种数据路由方式
- 服务端侧
- 路由层
- 客户端侧

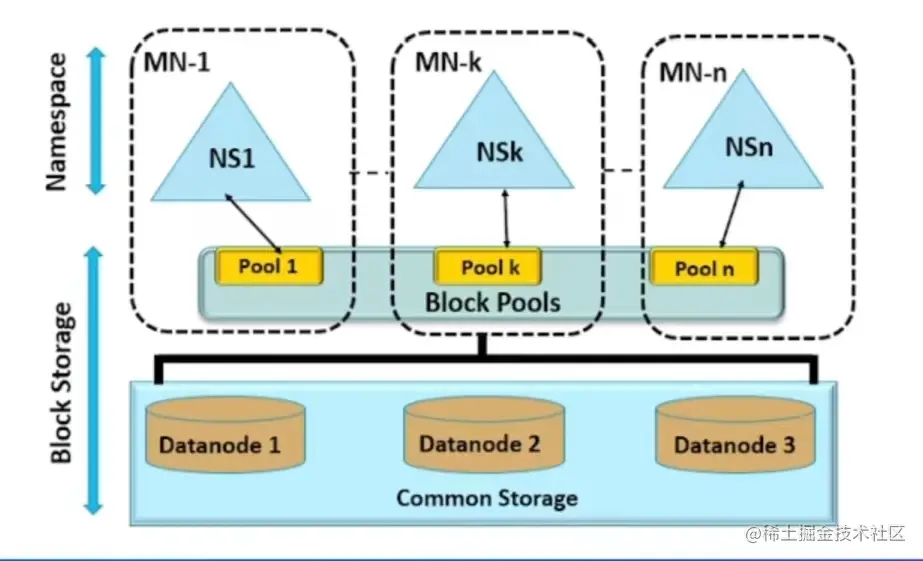

2.1 社区解决方案-BlockPool
解决DN同时服务多组NN的问题
- 同一个block id在不同的NN上出现
文件服务分层：
- Namespace
- Block Storage
用blockpool来区分DN的服务
- 数据块存储
- 心跳和块上报
2.2 社区解决方案-viewfs
Federation架构:将多个不同集群组合起来,对外表现像一个集群一样。

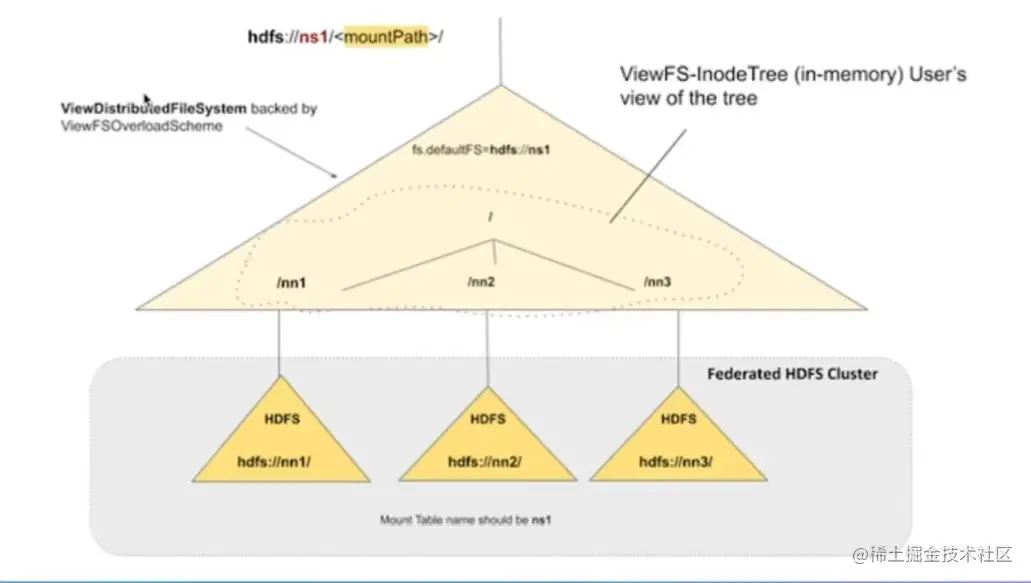

右图:viewfs 通过在 client-side的配置，指定不同的目录访问不同的NameNode。
局限性:运维复杂
3.1 字节跳动的 NNProxy
NNProxy是 ByteDance 自研的HDFS代题层提供了路由服务。
- 于2016年开源,项目地址github.com/bytedance/n…
- 开源社区的 Router Based Federation在 2017年上线。
NNProxy主要实现了路由管理和RPC转发
- 以及鉴权、限流、查询缓存等额外能力

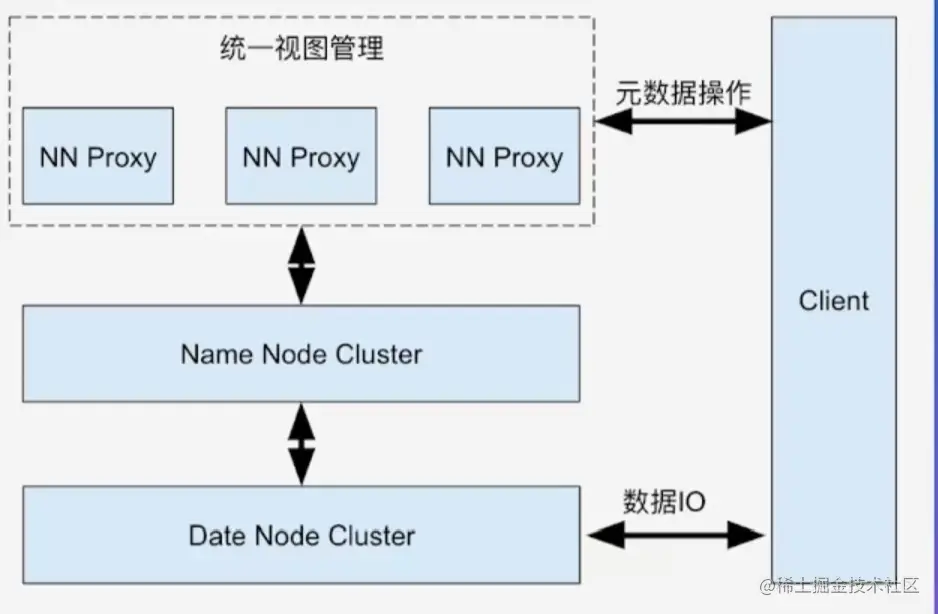

右图: NNProxy所在系统上下游
3.2 NNProxy 路由规则保护
回顾:三种数据路由方式
- 服务端侧
- 路由层
- 客户端侧
考虑点:扩展性、运维性
图：路由规则的保存
3.3 NNProxy 路由转发实现

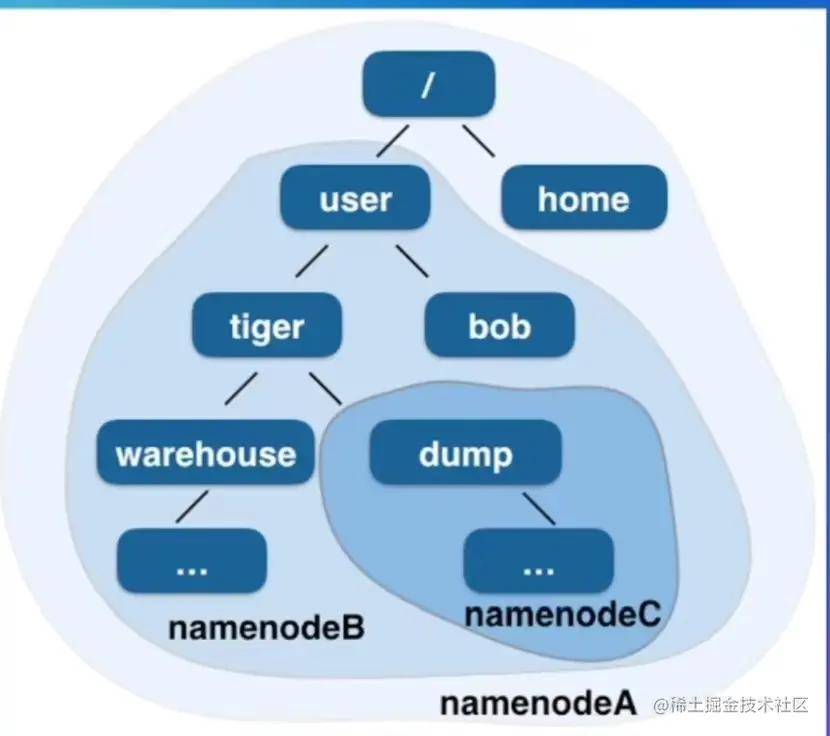

路径最长匹配规则，可以进一步划分目录树
4.案例：小文件问题
小文件问题(LSOF lots of small files ):大小不到一个HDFS Block 大小的文件过多
- NameNode 瓶颈
- I/O变成小的随机IO，数据访问变慢
- 计算任务启动慢

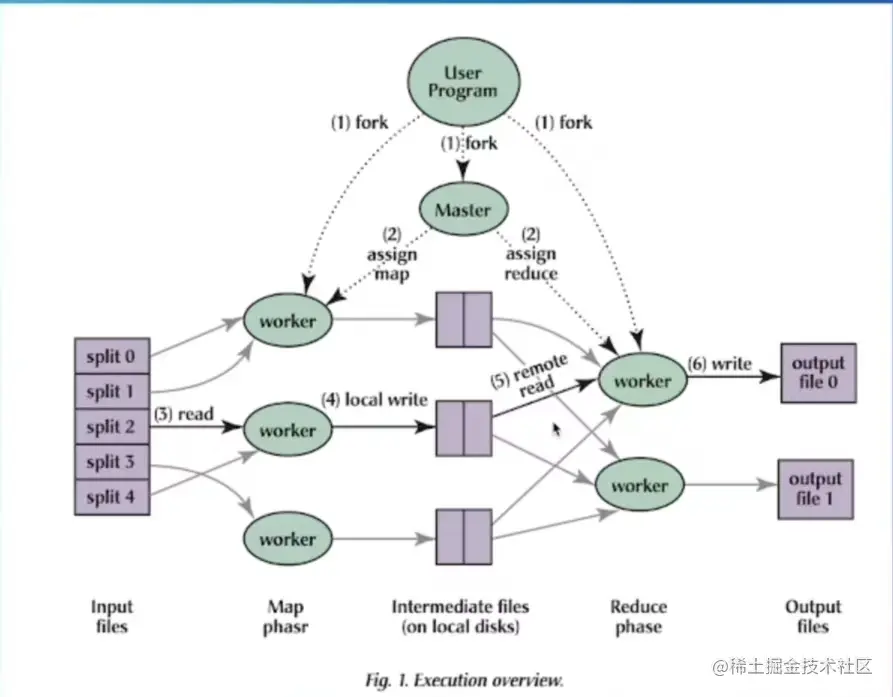

右图:MapReduce的 worker 数量过多容易引起小文件问题
解决方案：
- 后台任务合并小文件
- Shuffle Service
四、存储数据高扩展性。
1.1延迟的分布和长尾延迟。
延迟的分布：
- 用百分数来表示访问的延迟的统计特征
- 例如p95延迟为 1ms,代表95%的请求延迟要低于1ms 但后5%的请求延迟会大于1ms
长尾延迟：尾部(p99/p999/p999）的延迟，衡量系统最差的请求的情况。 会显著的要差于平均值。
1.2尾部延迟变大

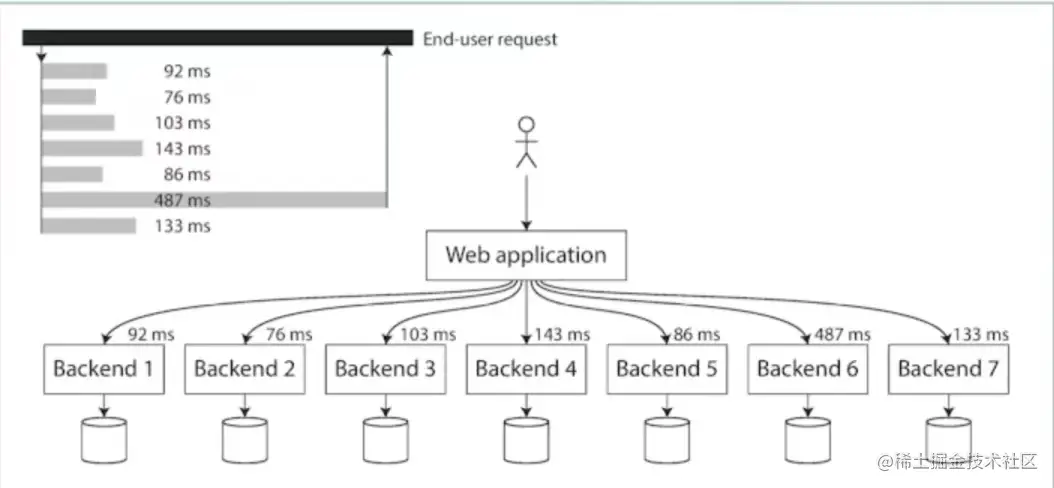

木桶原理：

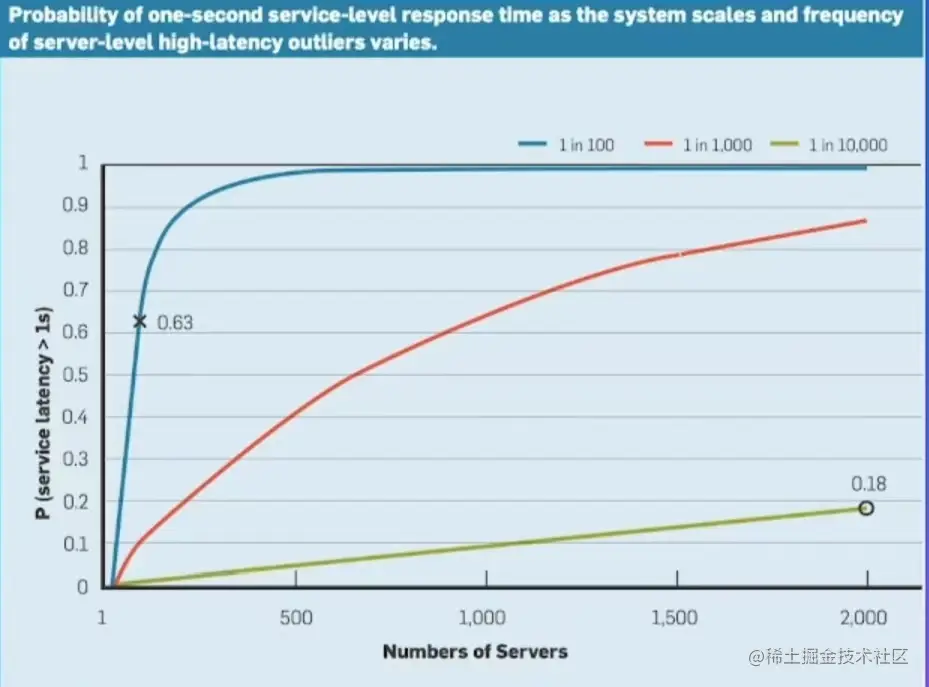

尾部延迟放大:访问的服务变多，尾部的请求就会越发的慢。
如何变慢：
- 固定延迟阈值
- 固定延迟百分位
（尾部延迟被放大，整个服务器被Backend 6 拖累）
1.3长尾问题的表现-慢节点
慢节点:读取速度过慢，导数客户端阻塞。
慢节点的发生难以避免和预测：
- 共享资源、后台维护活动、请求多级排队、功率限制
- 固定的损耗:机器损坏率
- 混沌现象
离线任务也会遇到长尾问题：
- 全部任务完成时间取决于最慢的任务什么时候完成
- 集群规模变大 任务的数据量变大。
- 只要任何数据块的读取受到长尾影响，整个任务就会因此停滞。
集群扩大 10倍，问题扩大N（>10)倍

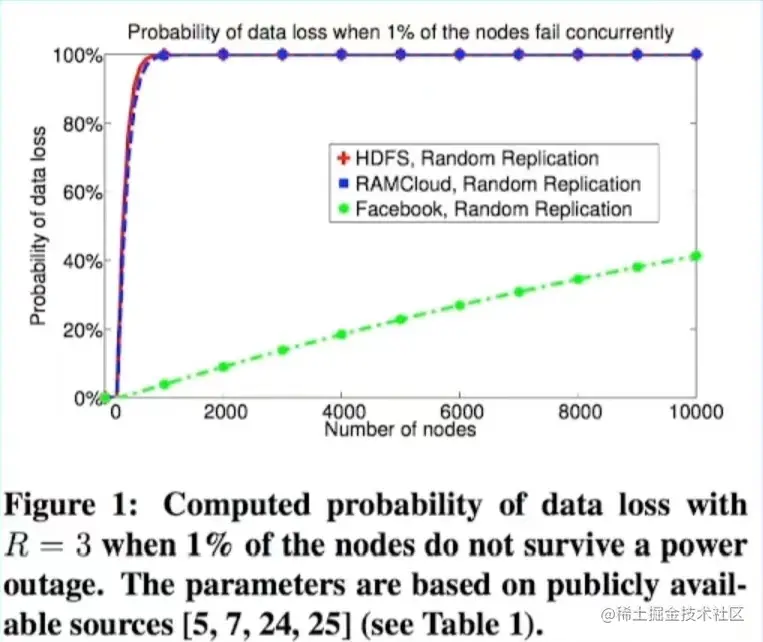

2.1超大集群下的数据可靠性
- 条件一:超大集群下，有一部分机器是损坏来不及修理的。
- 条件二:副本放置策略完全随机。
- 条件三：DN的容量足够大。
推论:必然有部分数据全部副本在损坏的机器上，发生数据丢失。
估算:三副本，10000台机器,每台一百万副本。
- 有多少种放置的组合数?
- 损坏100台机器，会有多少副本丢失?
叠加长尾问题，容易导致整个任务无法执行下去。

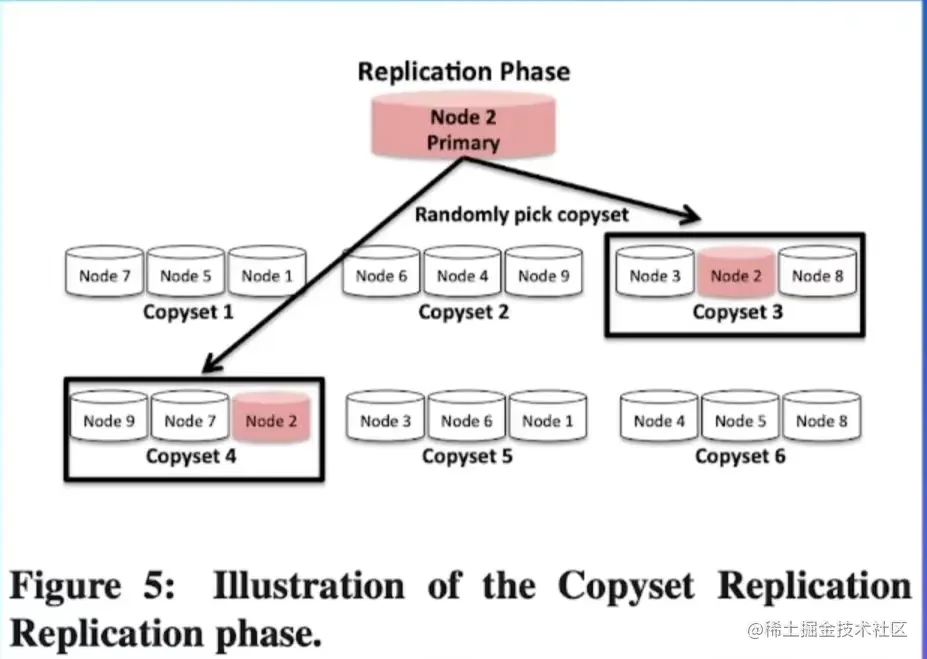

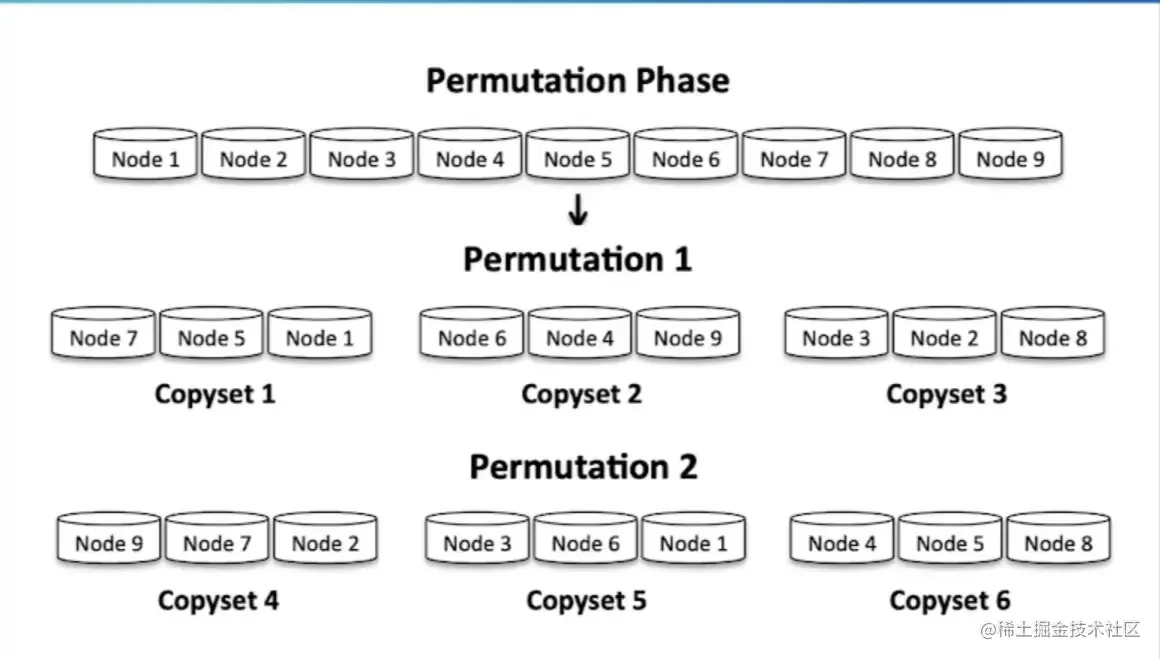

2.2 Copyset
将DataNode 分为若干个Copyset 选块在 copyset 内部选择
原理：减少了副本放置的组合数,从而降低副本丢失的概率。
缺陷：一个Copyset挂掉，所有的数据丢失。
3.1超大集群的负载均衡和数据迁移
负载均衡的意义：
- 避免热点
- 降低成本
- 可靠性
3.2数据写入不均
数据的不均匀：
- 节点容量不均匀
- 数据新旧不均匀
- 访问类型不均匀
资源负载不均匀

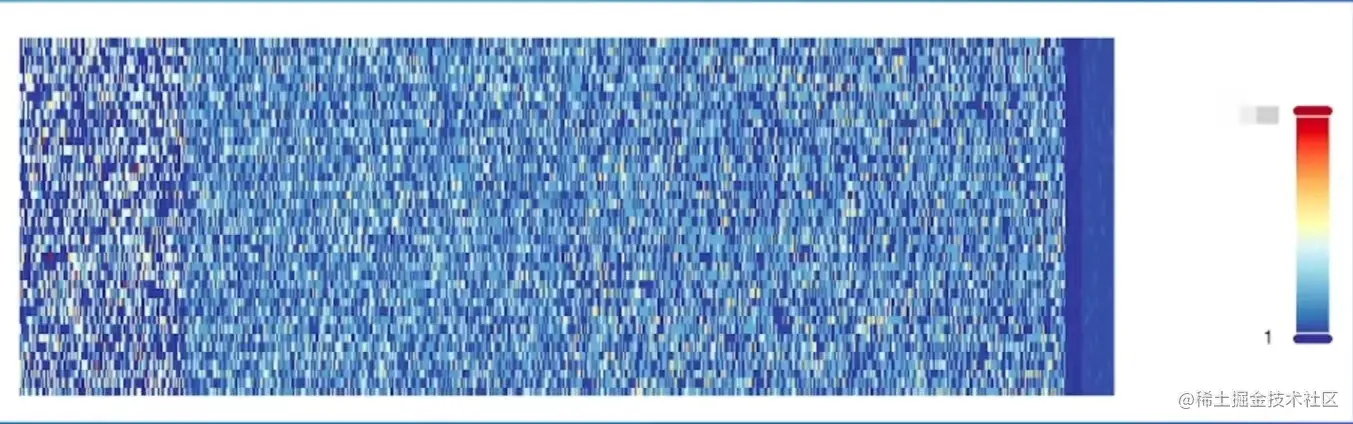

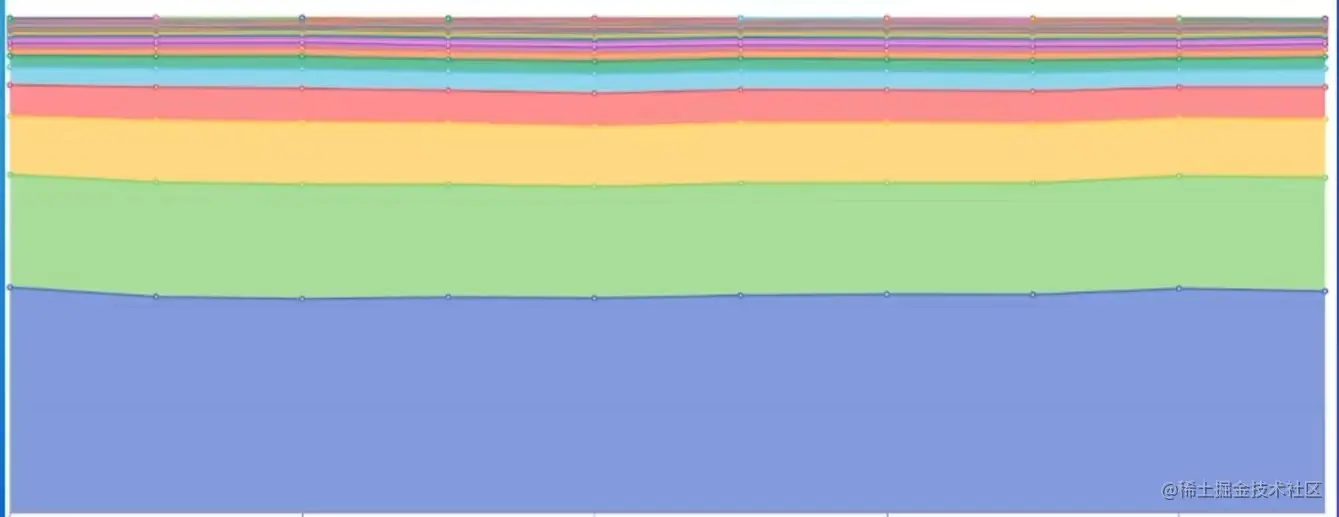

图：DN的写入量不均匀
3.3数据读取不均
数据的不均匀：
- 节点容量不均匀
- 数据新旧不均匀
- 访问类型不均匀
资源负载不均匀
图：DN的访问不均匀

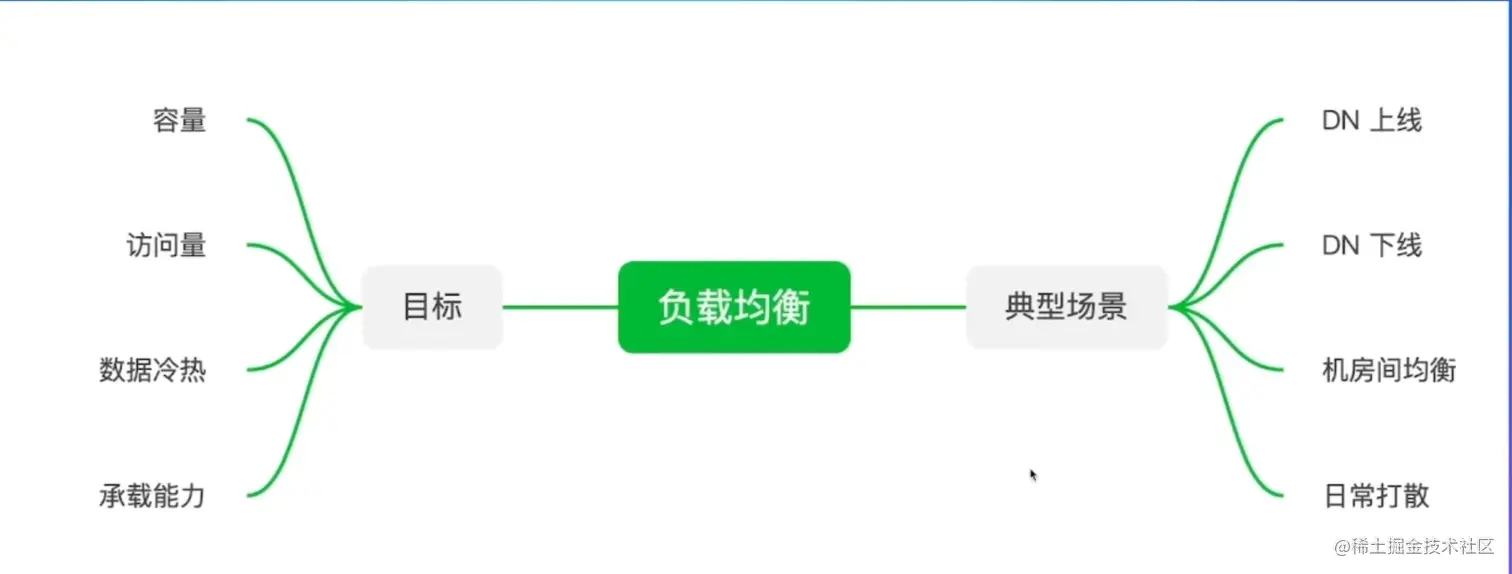

3.4负载均衡和数据迁移的典型场景
4.1数据迁移工具-跨NN迁移
DistCopy
- 基于MapReduce 通过一个个任务，将数据从一个NameNode拷贝到另一个 NameNode
- 需要拷贝数据,流量较大，速度较慢。
FastCopy
- 开源社区的无需拷贝数据的快速元数据迁移方案
- 前提条件:新旧集群的DN列表吻合
- 对于元数据，直接复制目录树的结构和块信息。
- 对于数据块，直接要求DataNode 从源 BlockPool hardlink 到目标BlookPool,没有数据拷贝。

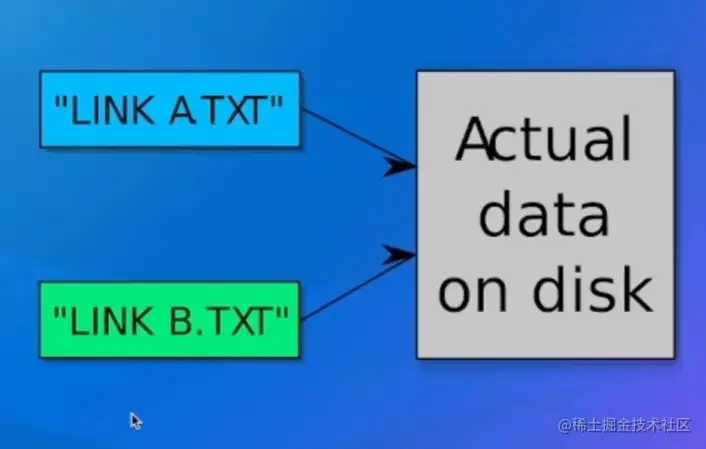

- hardlink :直接让两个路径指向同一块数据。

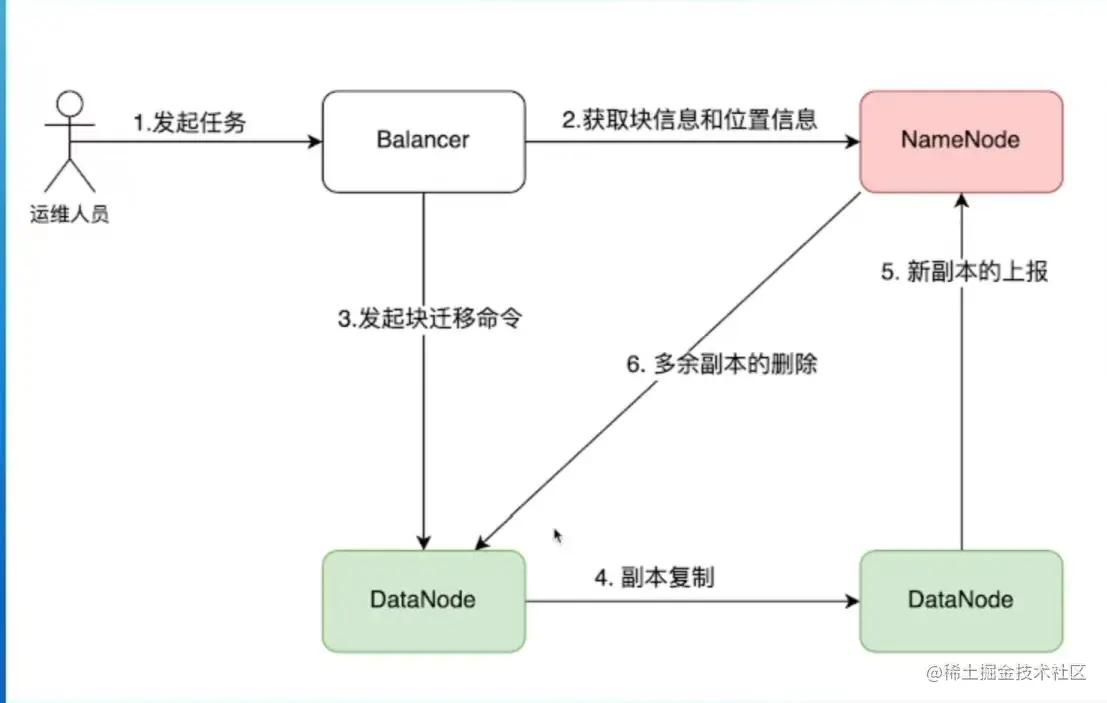

4.2数据迁移工具-Balancer
工具向DataNode 发起迁移命令平衡各个DataNode的容量。
场景：
- 单机房使用、多机房使用
- 限流措施
评价标准：
- 稳定性成本
- 可运维性
- 执行效率
总结
经过本次课的学习，我了解了HDFS的Federation机制，HDFS Federation 使用了多个独立的 NameNode/namespace 来使得 HDFS 的命名服务能够水平扩展。在 HDFS Federation 中的 NameNode 之间是联盟关系，他们之间相互独立且不需要相互协调。 HDFS Federation 中的NameNode提供了提供了命名空间和块管理功能。HDFS Federation 中的datanode 被所有的 NameNode 用作公共存储块的地方。每一个 datanode 都会向所在集群中所有的Namenode 注册，并且会周期性的发送心跳和块信息报告，同时处理来自 Namenode 的指令。
