zrender的动画及原理大家好，本文主要介绍zrender的基本使用和动画，以及zrender底层canvas渲染的动

介绍

对于zrender是什么，官方介绍的已经很清楚了。

ZRender 是二维绘图引擎，它提供 Canvas、SVG、VML 等多种渲染方式。ZRender 也是 ECharts 的渲染器。

基本用法

zrender初始化：使用zrender.init(dom, opt)初始化zrender实例

const zr = zrender.init(document.getElementById('container'));

实例化绘制的图形对象（Rect、Line、Text、Path、Image），设置图形的各种属性(shape、style、position)，修改图形元素可以使用zr.attr(key, value)的形式进行修改，否则不会触发重绘。

const rect = new zrender.Rect({
    shape: {
        x: 0,
        y: 0,
        height: 50,
        width: 50
    },
    style: {
        fill: 'yellow',
        lineWidth: 2
    },
    position: [xPoint, yPoint],
})

将图形渲染到画布上。

// 第一种方法:直接添加到画布上
zr.add(rect);

// 第二种方法：通过将同一组的图形元素添加到一个容器内，将容器添加到画布上，这样有利于图形的管理
const zrTipGroup = new zrender.Group();
zrTipGroup.add(rect);
zr.add(zrTipGroup);

简单实现柱状图

引入zrender，可以直接到www.bootcdn.cn/找到免费的CDN链接

<script src="https://cdn.jsdelivr.net/npm/zrender@4.3.0/dist/zrender.js"></script>

在页面中加入一个div，并初始化zrender实例

<body>
  <div id="bar" style="width: 1000px; height: 400px"></div>
  <script>
    // 初始化zrender实例
    const zr = zrender.init(document.getElementById('bar'));
    </script>
</body>

绘制柱状图

// 创建图形元素
    const bar = new zrender.Rect({
      shape: {
            cx: 0,
            cy: 0,
            width: 20,
            height: 0,
          },
          style: {
            fill: 'red',
          },
          position: [100, 100],
    })

加入动画，使用animateTo方法实现动画，图形元素的高从0动画到90，这里还需要注意坐标的设置，坐标表示的是图形元素左上角在页面中的位置，在图形高度改变之后，对于的Y轴坐标也应该改变。

bar.animateTo({
    shape:{
        cx: 0,
        cy: 0,
        width: 20,
        height: 90,
    },
    position: [100,10]
})

将图形渲染到页面上

zr.add(bar);

这样就实现了一个柱状图的显示效果，可以根据数值来设置柱状图对于的值。

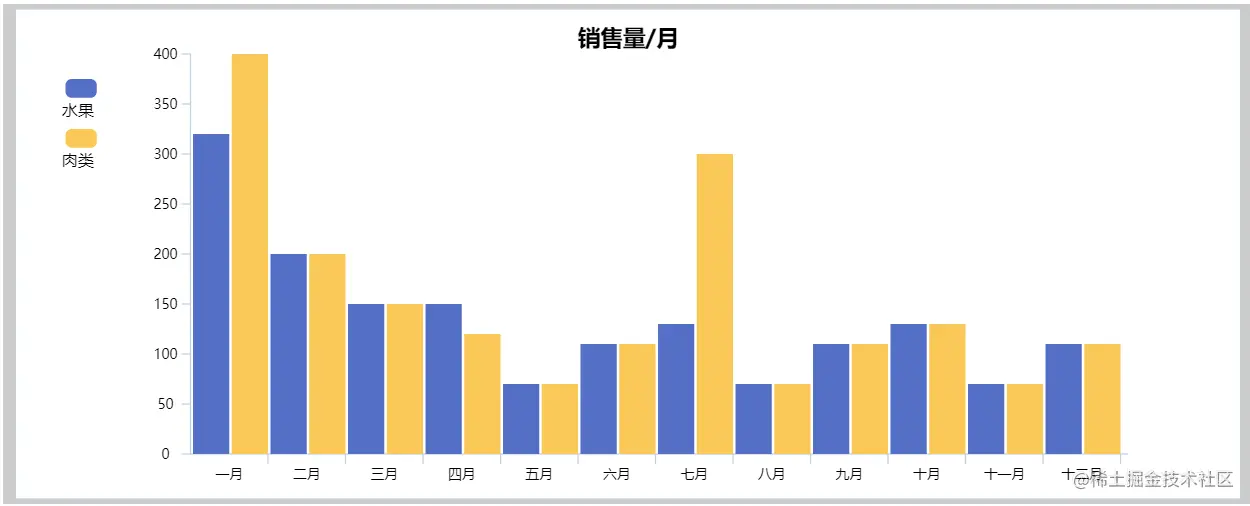

最终效果：

代码地址：github.com/jiang-jt/zr…

zrender的动画原理

目前zrender5不支持VML渲染方式，只支持canvas和SVG的渲染方式，我这里简单描述一下canvas的动画原理：清屏-更新-渲染。

解释：在canvas绘制内容之后，canvas就将内容像素化了，canvas没有能力再次去获取这个元素并且去修改他，所以做动画需要再次重绘。

动画的本质就是连成连贯动作的一帧帧静态图组成的，MDN上有画一帧的步骤：

你可以通过以下的步骤来画出一帧：

清空 canvas 除非接下来要画的内容会完全充满 canvas（例如背景图），否则你需要清空所有。最简单的做法就是用 clearRect 方法。

保存 canvas 状态 如果你要改变一些会改变 canvas 状态的设置（样式，变形之类的），又要在每画一帧之时都是原始状态的话，你需要先保存一下。

绘制动画图形（animated shapes） 这一步才是重绘动画帧。

恢复 canvas 状态 如果已经保存了 canvas 的状态，可以先恢复它，然后重绘下一帧。

在canvas画布上绘制内容需要在脚本执行结束之后才能看到效果，所以不能通过for循环去遍历实现动画，以下是zrender中实现动画的关键方法：

import env from '../core/env';

type RequestAnimationFrameType = typeof window.requestAnimationFrame

let requestAnimationFrame: RequestAnimationFrameType;

// 兼容性处理，requestAnimationFrame有兼容性问题
requestAnimationFrame = (
    env.hasGlobalWindow
        && (
            (window.requestAnimationFrame && window.requestAnimationFrame.bind(window))
            //
            || ((window as any).msRequestAnimationFrame && (window as any).msRequestAnimationFrame.bind(window))
            || (window as any).mozRequestAnimationFrame
            // @ts-ignore
            || window.webkitRequestAnimationFrame
        )
) || function (func: Parameters<RequestAnimationFrameType>[0]): number {
    return setTimeout(func, 16) as any;
};

export default requestAnimationFrame;
