HDFS 原理与应用 | 青训营笔记

JHoves
89 阅读5分钟

这是我参与「第四届青训营」笔记创作活动的第七天

一、HDFS基本介绍

1.1 HDFS

HDFS:Hadoop Distributed File System

Hadoop技术体系： image.png

1.2 文件系统

文件系统：单机文件系统非常普遍，从Windows NTFS到Linux的Ext4等，分布式文件系统是单机文件的延伸，概念术语是相通的，比如目录、文件、目录树等。

  • 单机文件系统：常见的如Windows NTFS，Linux的Ext4，虽然不同的操作系统和实现，但是本质都是一样的，解决相同的问题。
  • 分布式文件系统：本质上扩展、延伸了单机文件系统，提供了大容量、高可靠、低成本等功能特性；实现上一般也更为复杂。

1.3 分布式存储系统

分布式存储系统，了解分布式存储系统的分类，理解不同存储系统的使用场景。直观的区别是用户使用方式，本质是针对不同的使用场景提供高效合理的系统。

  • 对象存储：例如AWS的S3，阿里云的OSS，开源的Minio。
  • 块存储：例如AWS的EBS，开源社区也有Ceph等。
  • 文件系统：HDFS、GlusterFS、CubeFS等
  • 数据库：KV数据库比如Cassandra，关系型数据库如TiDB、OceanBase等

1.4 HDFS功能特性

  • 分布式：受GFS启发，用Java实现的开源系统，没有实现完整的POSIX文件系统语义
  • 容错：自动处理、规避多种错误场景，例如常见的网络错误、机器宕机等。
  • 高可用：一主多备模式实现元数据高可用，数据多副本实现用户数据的高可用
  • 高吞吐：Client直接从DataNodej读取用户数据，服务端支持海量client并发读写
  • 可扩展：支持联邦集群模式，DataNode数量可达1Ow级别
  • 廉价：只需要通用硬件，不需要定制高端的昂贵硬件设备

二、架构原理

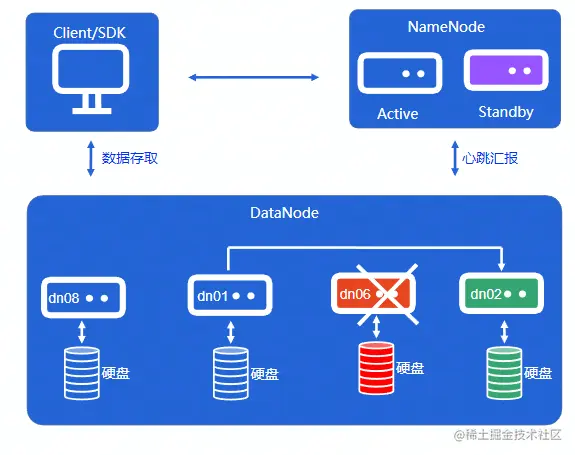

2.1 HDFS组件

1.Client/SDK：读写操作的发起点，HDFS很多读写逻辑都是在SDK中实现的。 2.NameNode：元数据节点，是HDFS的中枢节点，也是服务的入口。 3.DataNode：数据节点，存放实际用户数据。

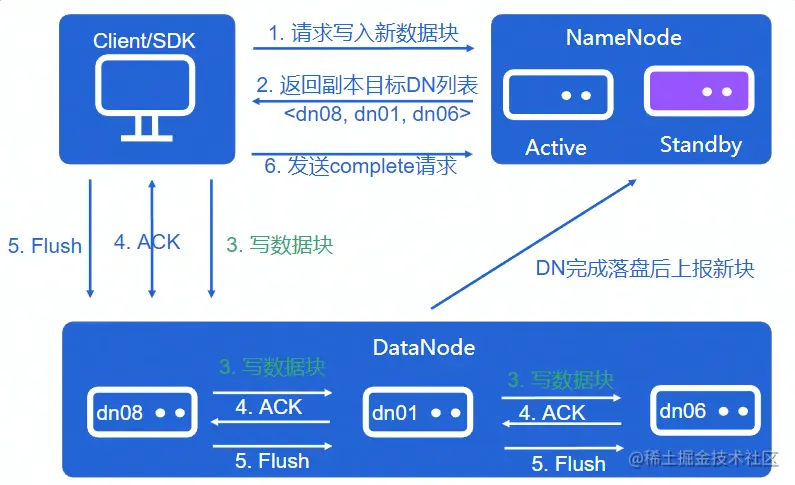

2.2 Client写流程

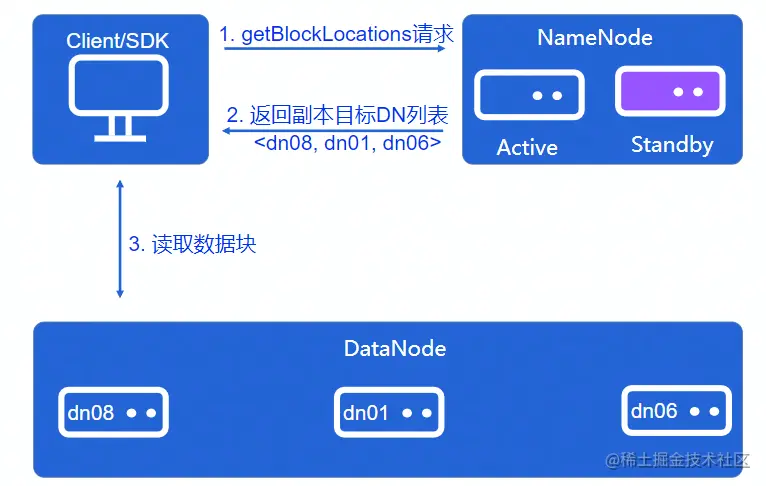

2.3 Client读流程


2.4 元数据节点NameNode

  • 维护目录树：维护目录树的增删改查操作，保证所有修改都能持久化，以便机器掉电不会造成数据丢失或不一致。
  • 维护文件和数据块的关系：文件被切分成多个块，文件以数据块为单位进行多副本存放
  • 维护文件块存放节点信息：通过接收DataNodel的心跳汇报信息，维护集群节点的拓扑结构和每个文件块所有副本、所在的DataNode类表。
  • 分配新文件存放节点：Client创建新的文件时候，需要有NameNode:来确定分配目标DataNode


2.5 数据节点DataNode

  • 数据块存取：DataNodei需要高效实现对数据块在硬盘上的存取
  • 心跳汇报：把存放在本机的数据块列表发送给NameNode,以便NameNodei能维护数据块的位置信息，同时让NameNode确定该节点处于正常存活状态
  • 副本复制：
    • 1.数据写入时Pipeline IO:操作
    • 2.机器故障时补全副本 image.png

三、关键设计

3.1 分布式存储系统基本概念

01.容错能力：能够处理绝大部分异常场景，例如服务器宕机、网络异常、磁盘故障、网络超时等
02.一致性模型：为了实现容错，数据必须多副本存放，一致性要解决的问题是如何保障这多个副本的内容都是一致的
03.可扩展性：分布式存储系统需要具备横向扩张scale-out的能力
04.节点体系：常见的有主从模式、对等模式等，不管哪种模式，高可用是必须的功能
05.数据放置：系统是由多个节点组成，数据是多个副本存放时，需要考虑数据存放的策略
06.单机存储引擎：在绝大部分存储系统中，数据都是需要落盘持久化，单机引擎需要解决的是根据系统特点，如何高效得存取硬盘数据

3.2 NameNode目录树维护

  • NameNode目录树设计，重点理解EditLog的设计，可类比关系型数据库中的Transaction Log概念。
    • 仅在内存中修改：fsimage
      • 文件系统目录树
      • 完整的存放在内存中
      • 定时存放到硬盘上
      • 修改是只会修改内存中的目录树
    • 需要立即保存到硬盘：EditLog
      • 目录树的修改日志
      • client更新目录树需要持久化EditLog)后才能表示更新成功
      • EditLog可存放在本地文件系统，也可存放在专用系统上

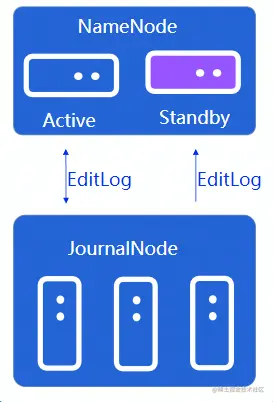

      • NameNode HA方案一个关键点就是如何实现EditLog共享 image.png

3.3 NameNode数据放置

  • NameNode数据放置：数据分散在各个节点上，如何定位找到它们？

    • 数据块信息维护

      • 目录树保存每个文件的块d
      • NameNode?维护了每个数据块所在的节点信息
      • NameNode根据DataNode汇报的信息动态维护位置信息
      • NameNode不会持久化数据块位置信息

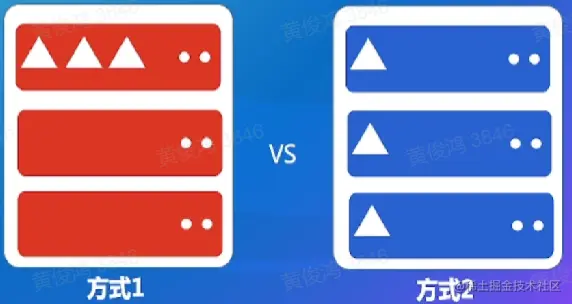

    • 数据块的放置分布策略

      • 新数据存放到哪写节点
      • 数据均衡需要怎么合理搬迁数据
      • 3个副本怎么合理放置 image.png

3.4 DataNode设计

  • DataNode设计：数据如何落盘存放？
    • 数据块路径
      • 文件在NameNode已分割成block
      • DataNode以block为单位对数据进行存取
    • 启动扫盘获得本机文件块列表
      • DataNode需要知道本机存放了哪些数据块
      • 启动时把本机硬盘上的数据块列表加裁在内存中

3.5 HDFS写异常处理：Lease Recovery

  • Client读写链路的异常处理
    • Server端异常
    • Client端异常
    • 慢节点

3.6 旁路系统

  • Balancer：均衡DataNode的容量
  • Mover：确保副本放置符合策略要求

3.7 控制面建设

  • 控制面建设：保障系统稳定运行

    • HouseKeeping组件：比如Balancer，Mover等， 这些组件不运行不会马上影响读写操作，但是长时间会积累系统性问题，例如读写不均衡导致IO热点等。
    • 可观测性设施：比如系统指标监控设施等，帮助快速发现定位问题。
    • 运维体系建设：从最基本的命令行手工操作，脚本自动化再到完善的运维平台。
