这是我参与「第四届青训营 」笔记创作活动的第10天

探索多媒体直播技术

视频的基本元素

  • 比特率/码率：单位时间内传送bit的数目，单位为bps，也称码流

    • 越高的比特率，需要越高的带宽来支撑，否则会带来卡顿、成本等问题
    • 太低的比特率，会导致视频画面过度压缩，模糊不清

  • FFmpeg Tools

    • ffmpeg：视频处理工具
    • ffpaly：视频播放工具
    • ffprobe：视频分析工具

  • 帧：视频里的每一个画面

  • 帧率（FPS）：每秒的帧数

  • 轨道/流：一个视频封装里面可以放多个音频轨道，视频流、音频流数据相互交错排列，形成混流

    • 交错排列：一个位置的音视频数据相隔太远会导致卡顿、音画不同步



视频压缩：利用视频画面的相关性来减少数据量

  • 颜色空间：YUV，就是另一种颜色数字化表达方式，RGB信号不利于压缩，视频储存中，将更多的带宽留给亮度信息（黑白信号），将少量的带宽留给色度（彩色信号） 微信图片_20220805161212.png

  • 帧内压缩（空间压缩）：将像素用旁边相似的像素代替

  • 帧间压缩（时间压缩）：画面内静止的区域不记录，只记录画面变化的部分

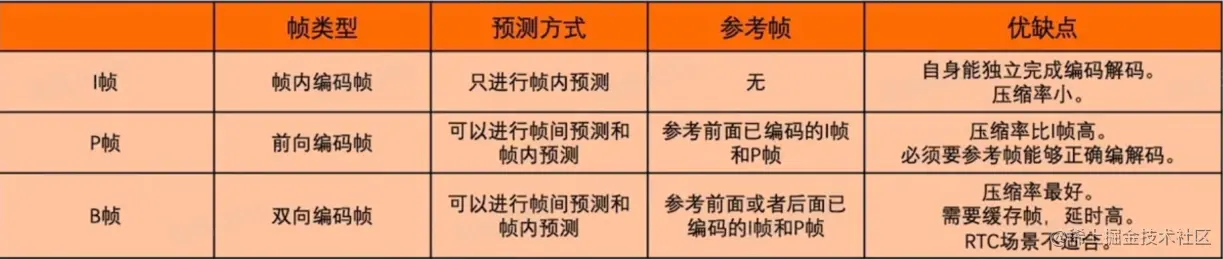

  • 帧的编码类型：

    • I-frame：帧内帧

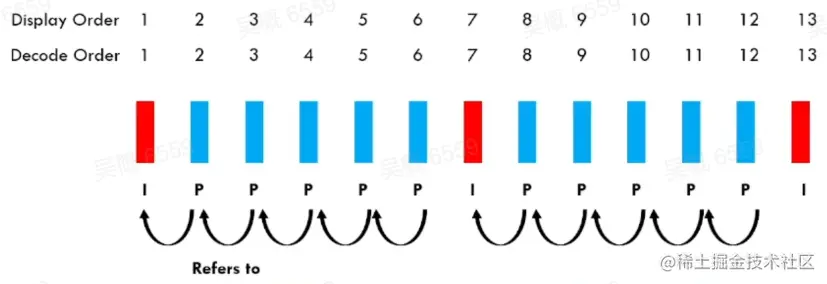

    • P-frame：前向预测帧 微信图片_20220805161215.png

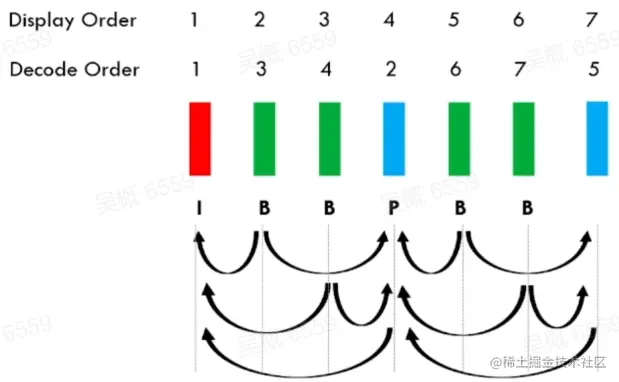

    • B-frame：b帧可以参考和插入再他之前和之后发生的两个帧，即可降低帧数大小，同时保存视频质量 微信图片_20220805161219.png

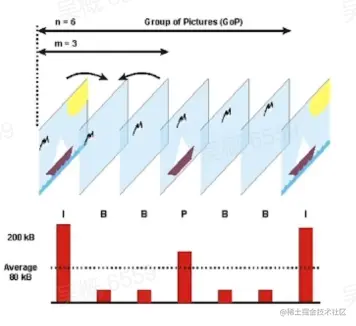

  • GOP（Group of Pictures）

    • 视频点播：节省带宽，高压缩率，会使用B帧
    • 直播：低延迟，不使用B帧
    • 视频编辑：提高响应，个别会使用全I帧 微信图片_20220805161227.png

  • 视频编码格式（压缩比越高的编码算法需要越高的算力来支撑）

    • H264：AVC 广泛普及
    • H265：HEVC 逐渐普及
    • H266：VVC 未普及

  • 视频封装（视频格式）：将编码压缩好的视频轨道和音频轨道按照一定格式放到一个文件中，也叫视频容器

    • MP4：按照一定规则将音视频数据结构化的放到一个文件中
    • FLV：由文件头和很多tag组成，tag由音频流、视频流、脚本流组成



直播推拉流协议

  • CDN（Content Delivery Network）

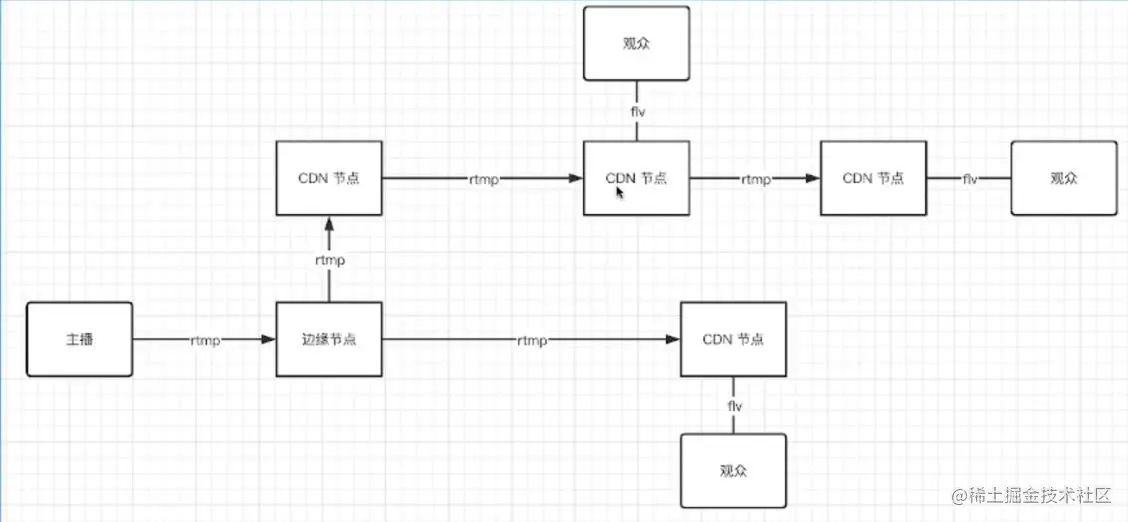

    • 由很多个节点一级一级分发，通过ip地址找到最近的CDN节点，减少起播的耗时 微信图片_20220805171736.jpg

  • 专业名词

    • 点播：视频播放
    • 直播看播：观众观看直播
    • 推流：主播将数据发送到CDN网络
    • 拉流：观众从CDN拉取直播数据

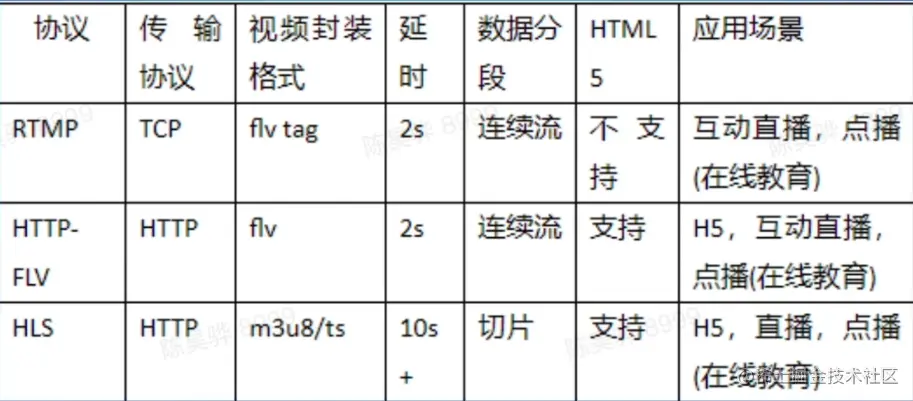

  • 推拉流协议方案

    • 推流协议：RTMP（实时消息协议）
      • 优势：基于tcp协议，不用考虑丢包；技术成熟，ffmpeg项目中由RTMP库；低延迟
      • 劣势：以停止更新；不支持H265；使用1935端口，可能被防火墙拦截；苹果不支持
    • 拉流协议：
      • HTTP-FLV
        • 优势：协议友好，格式简单，便于分发；不准啊吗情况下就可以直接转发，延迟低
      • HLS（HTTP Live Streaming）
        • 苹果自己的协议
        • 原理：把整个流分成一个个小的基于HTTP文件来下载，每次只下载一些
        • 视频封装格式：m3u8 / ts


  • 开播过程

    1. 图像采集（摄像头、录屏、图像采集卡）
    2. 图像处理（看需处理）
    3. 编码 + 封装
    4. 推流

  • 看播过程

    1. 拉流（HLS、HTTP-FLV）
    2. 解封装+解码（硬件解码、软件解码）
    3. 图像处理（看需处理）
    4. 渲染（OpenGL、VULKAN、Native window）

  • 音画同步

    1. 解码视频音频后放入内存
    2. 播放时将视频帧向音频对齐
