1. 元数据高可用

1.1. 高可用的需求

1.1.1. 服务高可用的需求

故障类型

硬件故障
软件故障
人为故障

灾难：数据中心级别不可用

机房断电
机房空调停机
机房间网络故障、拥塞

故障不可避免，灾难时常有发生

而如果HDFS系统不可用

无法核算广告账单，直接引发收入损伤
无法产生数据报表，数据驱动无从谈起
无法进行模型训练，用户体验越来越差

业务停止的损失极大，所以HDFS系统的高可用性就至关重要

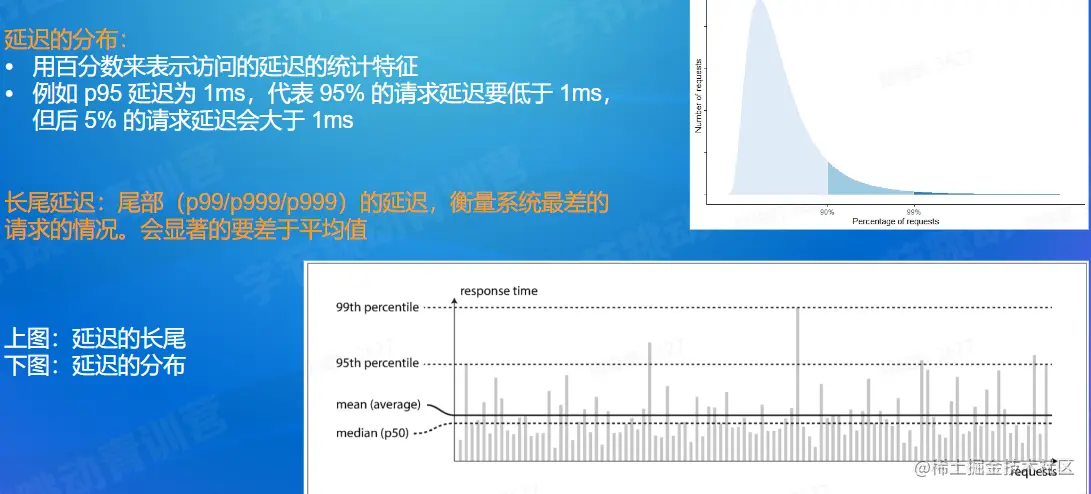

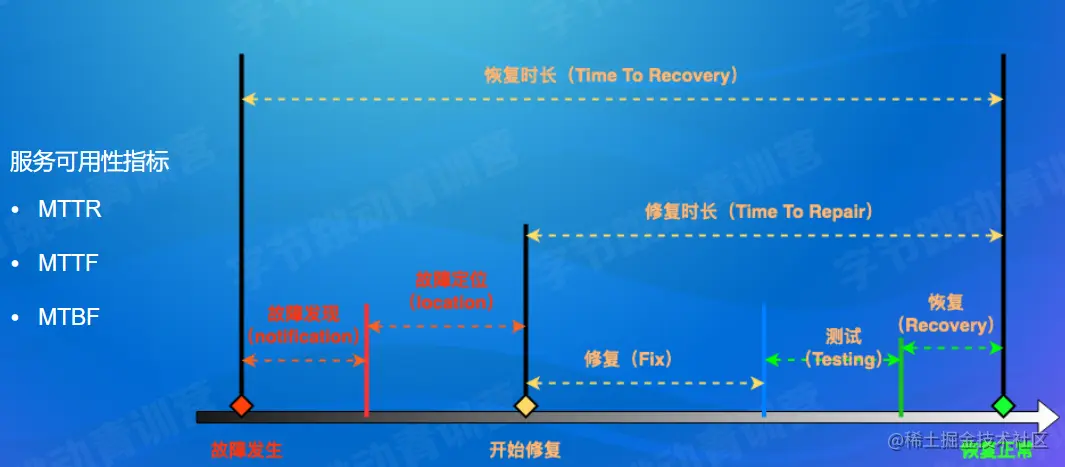

1.1.2. 高可用的衡量

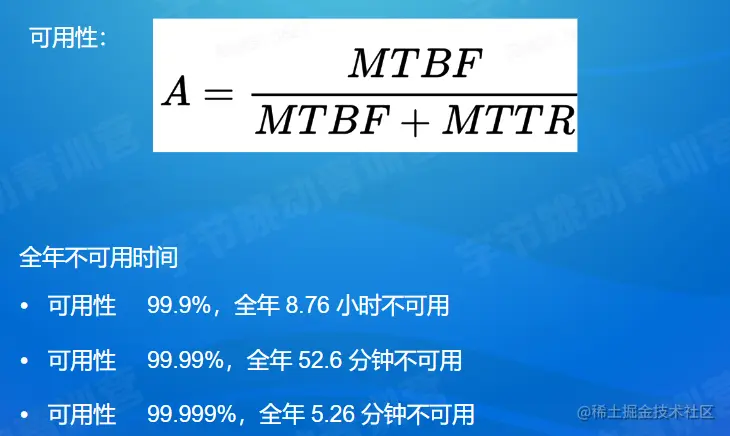

1.1.3. 可用性的年化

1.1.4. 高可用的形式

服务高可用：

热备份
冷备份

故障恢复操作

人工切换
自动切换

人工的反应、决策时间都更长，高可用需要让系统自动决策

HDFS的设计中，采用了中心化的元数据管理化节点NameNode

NameNode容易成为故障中的单点（single point of failure）

1.2. HDFS主备同步实现

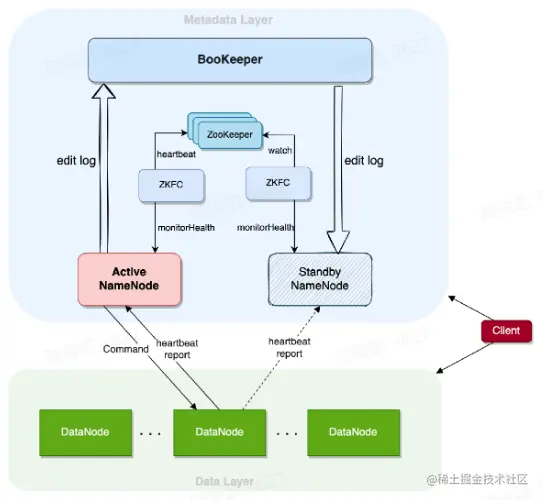

1.2.1. HDFS NameNode高可用架构

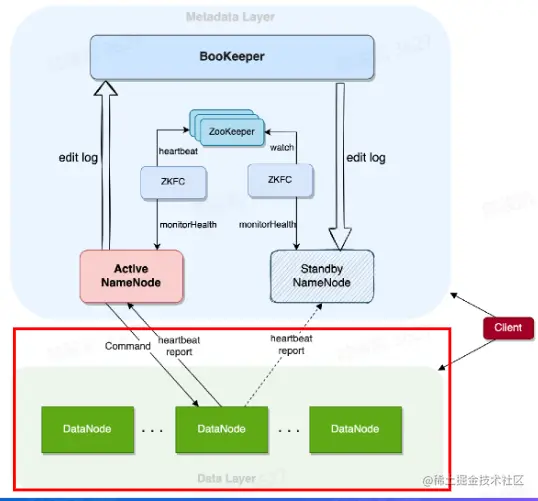

组件介绍

ActiveNameNode：主节点，提供服务，生产日志
StandbyNameNode：备节点，消费日志
ZooKeeper：为自动选主提供协调服务
BookKeeper：提供日志存储服务
ZFKC：NameNode探活，触发主备切换
HA Client：提供了自动切换的客户端
edit log：操作的日志

围绕三个问题来看高可用

节点状态如何保存
操作日志如何同步
如何做到自动切换

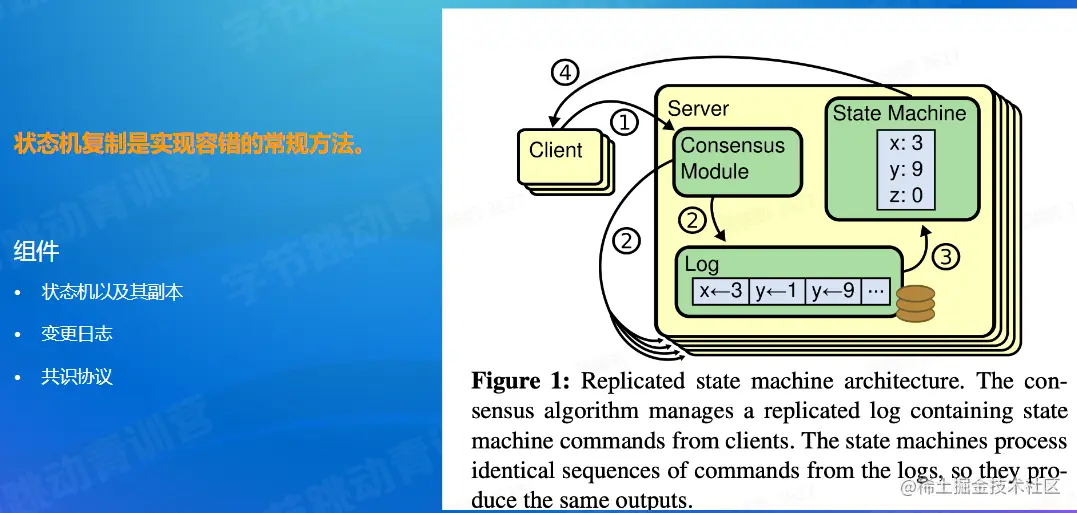

1.2.2. 理论基础 - 状态机复制和日志

1.2.3. NameNode 状态持久化

1.2.4. NameNode 操作日志的生产消费

Active 生产，Standby（可能有多个）消费

物理日志与逻辑日志

日志系统

高可用
高扩展性
高性能
强一致性（有序）

1.2.5. NameNode 块状态维护

区别

Active 即接收，也发起变更
Standby 只接收，不发起变更

Content Stale 状态

主备切换后，避免DN的不确定状态

1.3. HDFS自动主备切换

1.3.1. 分布式协调组件 - ZooKeeper

一般用于提供选主，协调，元数据存储

使用它的组件

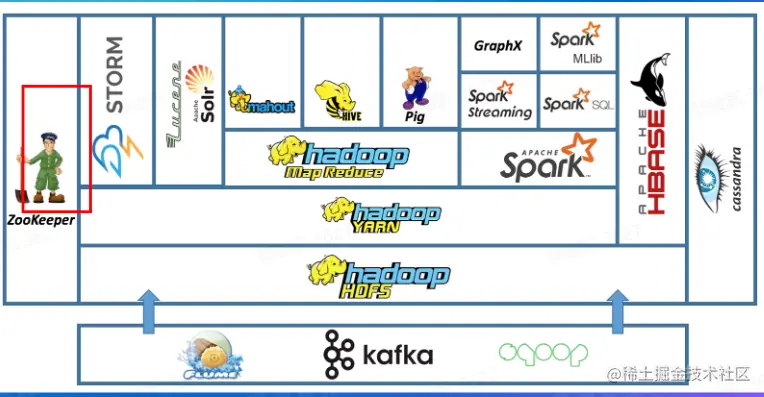

HDFS 、 YARN 、 HBase
Kafka 、 ClickHouse
等等

HA 核心机制：Watch

1.3.2. 自动主备切换流程 - Server 侧

ZKFailoverController

作为外部组件，驱动HDFS NameNode的主备切换

轮询探活

脑裂问题

Fence 机制

1.3.3. 自动主备切换流程 - Client 侧

核心机制：StandbyException

Client 自动处理

1.4. 日志系统BookKeeper

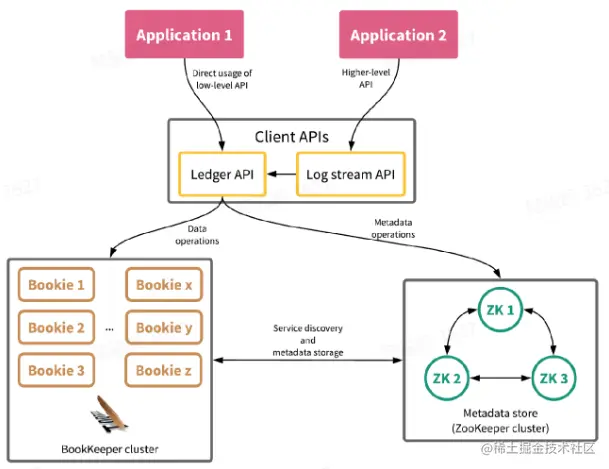

1.4.1. BookKeeper架构

BookKeeper存储日志

低延时
持久性
强一致性
读写高可用

对比：日志系统和文件系统的复杂度

1.4.2. Quorum 机制

Quorum 机制：多副本一致性读写

场景：

多副本对象存储，用版本号标识数据新旧

规则

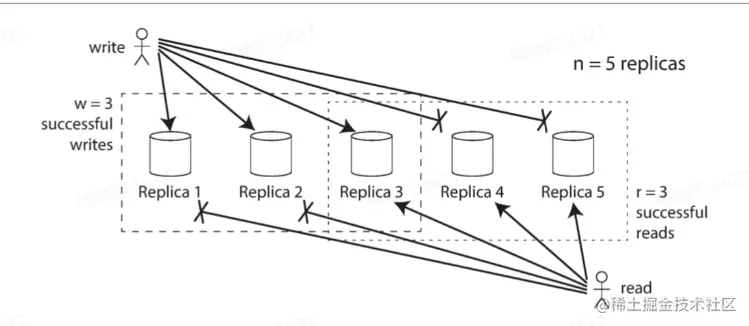

Qr + Qw > Q
Qw > Q / 2

1.4.3. BookKeeper Quorum

Sloppy Quorum机制

日志场景：顺序追加、只写

Write Quorum：写入副本数 Ack Quorum：响应副本数

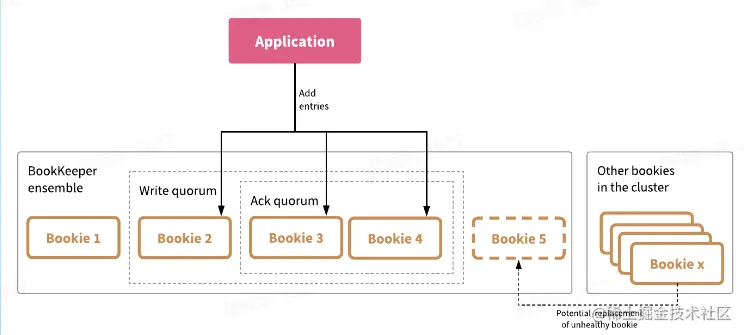

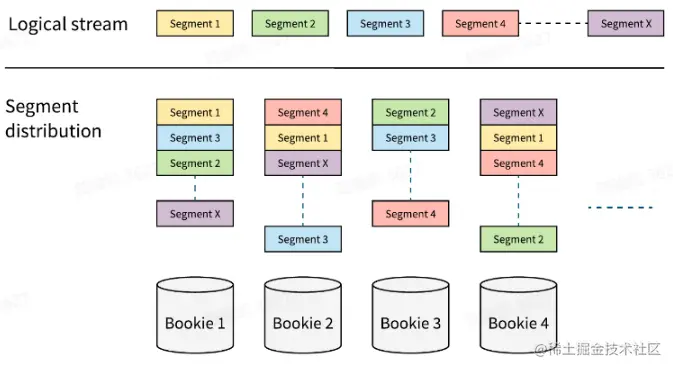

1.4.4. BookKeeper Ensemble

Ensemble 机制

Round-Robin Load Balancer

第一轮：1，2，3
第二轮：2，3，4
第三轮：3，4，1
第四轮：4，1，2

2. 数据存储高可用

2.1. 单机存储的数据高可用机制

2.1.1. 回到单机存储 - RAID

Redundant Array of Independent Disks

特点

廉价
高性能
大容量
高可用

2.1.2. RAID 方案讲解

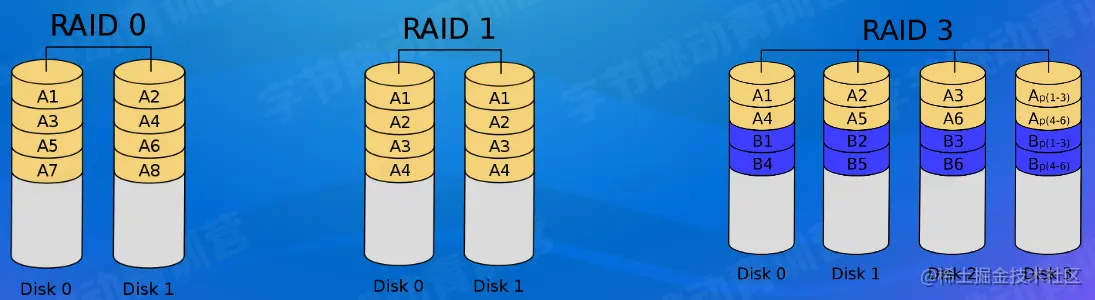

RAID 0：条带化

RAID 1：冗余

RAID 3：容错校验

2.2. HDFS的数据高可用机制

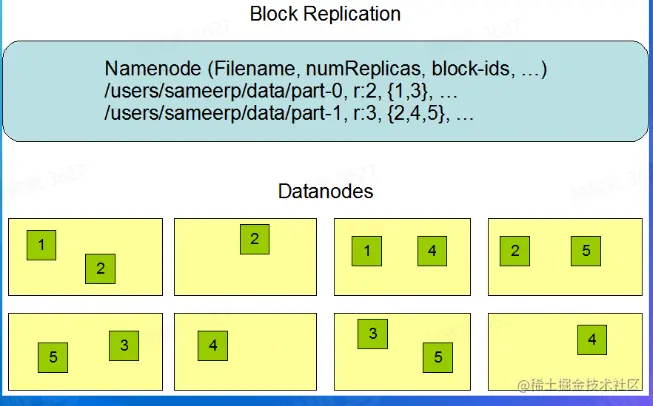

2.2.1. HDFS 多副本

HDFS 版本的RAID 1

优点

读写路径简单
副本修复简单
高可用

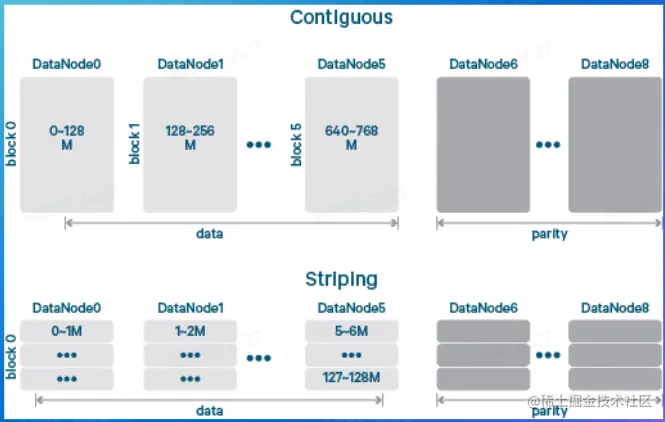

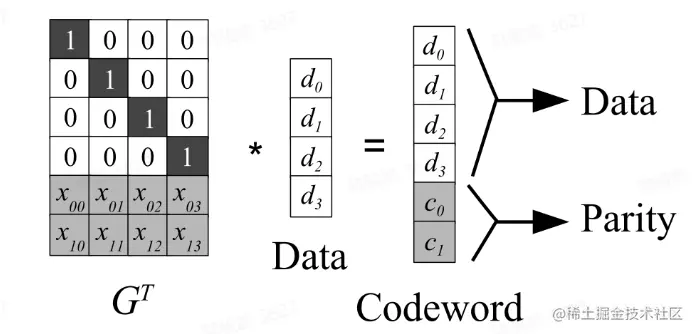

2.2.2. Erasure Coding 原理

HDFS 版本的RAID 2/3

业界常用Reed Solomon算法

2.2.3. Erasure Coding

HDFS 版本的RAID 2

和多副本比较

读写速度快
成本
修复速度
读写路径的实现

2.3. 考虑网络架构的数据高可用

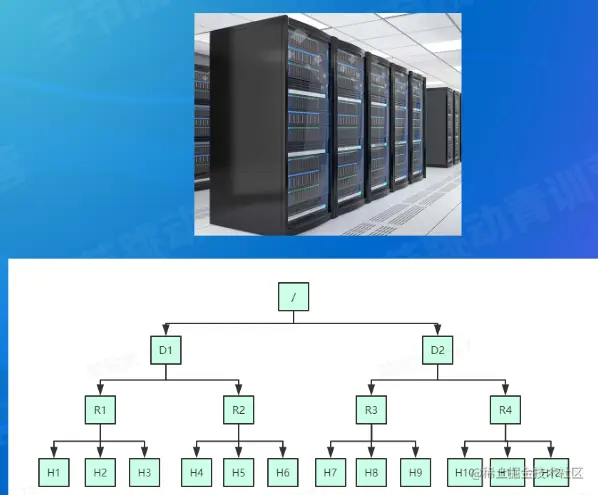

2.3.1. 网络架构

机架（Rack）：放服务器的架子

TOR（Top of Rack）：机架顶部的交换机

数据中心（Data Center）：集中部署服务器的场所

2.3.2. 副本放置策略 - 机架感知

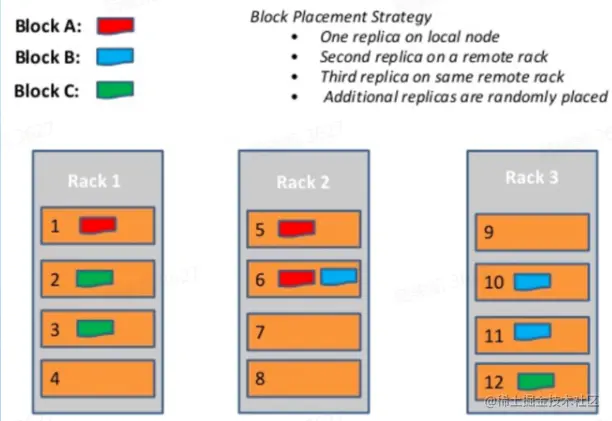

一个TOR故障导致整个机架不可用 vs 降低跨rack流量

trade-off：一个本地、一个远端

2.4. 案例：字节跳动的HDFS多机房容灾方案介绍

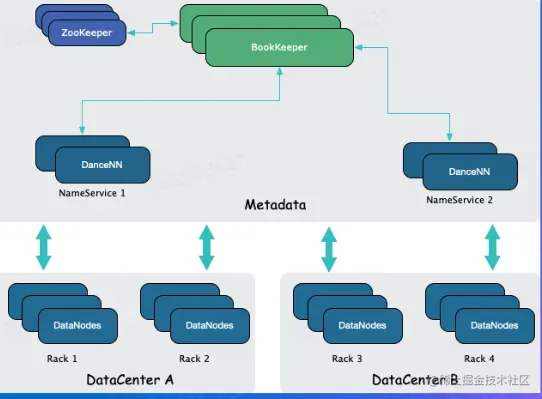

2.4.1. 案例：字节跳动的HDFS多机房容灾实践

字节跳动的HDFS 集群，从单机房演进到双机房，再从双机房演进到更多的机房

多机房解决的问题

容量问题
容灾问题

HDFS 双机房放置的设计

写入时，每个数据块在两个机房至少各有一个副本，数据实时写入到两个机房
读取时，优先读取本地的副本，避免了大量的跨机房读取

2.4.2. 多机房容灾实践

多机房部署的组件

Zookeeper
BookKeeper
NameNode
DataNode

容灾期间的策略

容灾时期，限制跨机房写入
容灾时期，限制跨机房副本复制

3. 元数据高扩展性

3.1. 元数据扩展性挑战

3.1.1. 元数据节点扩展性的挑战

HDFS NameNode是个集中式服务，部署在单个机器上，内存和磁盘的容量、CPU的计算能力都不能无限扩展

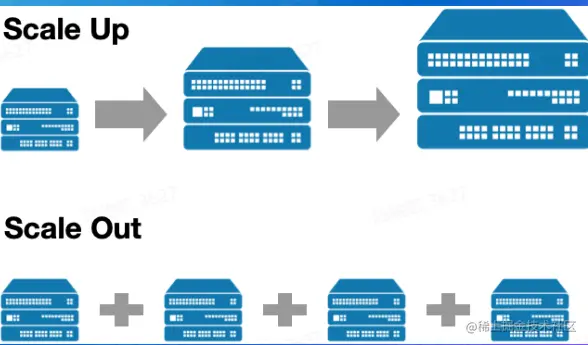

scale up vs scale out

扩容单个服务器的能力
部署多个服务器来服务

挑战

名字空间分裂
DataNode 汇报
目录树结构本身复杂

3.1.2. 常见的Scale Out方案

KV 模型的系统可以使用partition

Redis
Kafka
MySQL（分库分表）

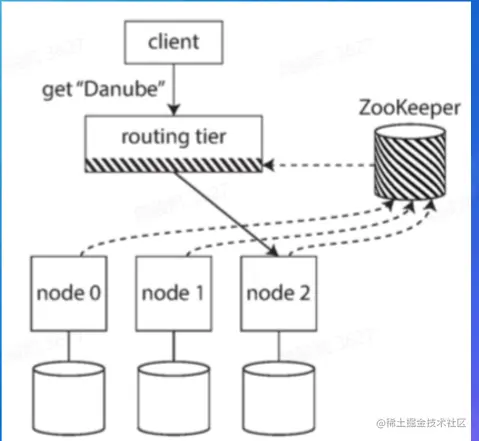

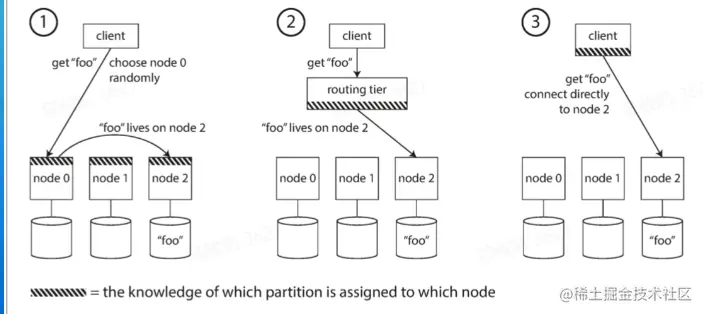

三种数据路由方式

服务端测
路由层
客户端侧

3.2. 社区的解决方案

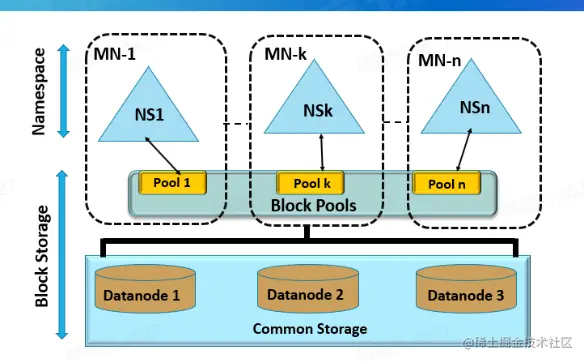

3.2.1. 社区解决方案 - BlockPool

解决DN同时服务器多组NN的问题

文件服务分层

Namespace
Block Storage

用blockpool来区分DN的服务

数据块存储
心跳和块上报

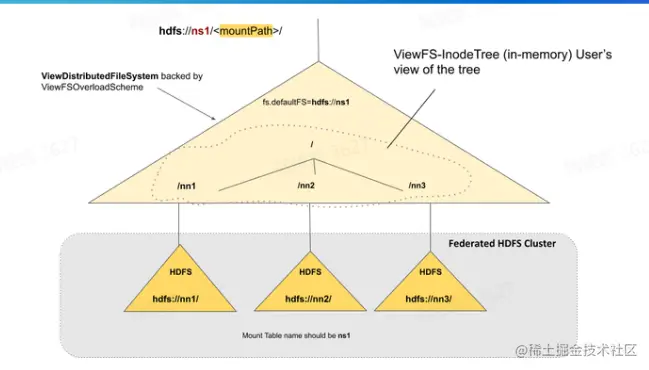

3.2.2. 社区解决方案 - viewfs

Federation架构：将多个不同集群组合起来，对外表现像一个集群一样

viewfs通过在client-side的配置，指定不同的目录访问不同的NameNode

局限性：运维复杂

3.3. 字节跳动的NNProxy 方案

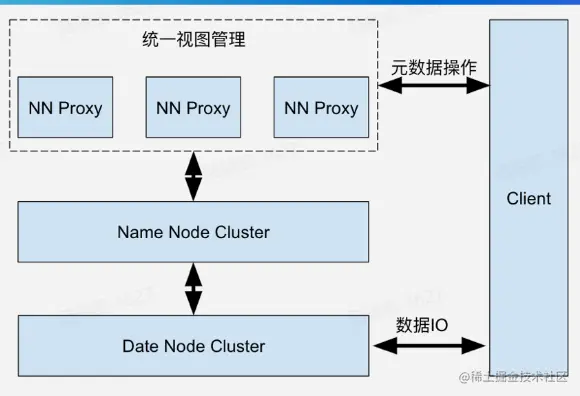

3.3.1. 字节跳动的NNProxy

NNProxy是ByteDance自研的HDFS代理层，提供了路由服务

于2016年开源，项目地址
- github.com/bytedance/n…
开源社区的Router Based Federation在2017年上线

NNProxy主要实现了路由管理和RPC转发

以及鉴权、限流、查询缓存等额外能力

3.3.2. NNProxy 路由规则保存

3.3.3. NNProxy路由转发实现

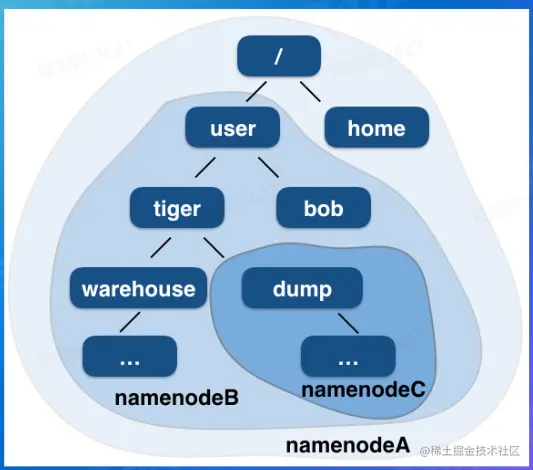

路径最长匹配规则

/
/home
/user/bob
/user/tiger/warehouse
/user/tiger/dump

3.4. 案例：小文件问题

小文件问题（LSOF，lots of small files）：大小不到一个HDFS Block大小的文件过多
