0x00 Shuffle 概述

0.1 Mapreduce 概述

map：将数据拆分成分布式状态
shuffle：将拆分后的数据进行分类移动
reduce：将数据分散至机器进行并发操作

0.2 Map阶段

在单机上进行的针对一小块数据的计算过程

0.3 Shuffle阶段

在map阶段的基础上，进行数据移动，为后续的reduce阶段做准备

0.4 Reduce阶段

对移动后的数据进行处理，依然是在单机上处理一小份数据

0.5 为什么shuffle如此重要?

数据shuffle表示了不同分区数据交换的过程，不同的shuffle策略性能差异较大。目前在各个引擎中shuffle都是优化的重点，在spark框架中，shuffle是支撑spark进行大规模复杂数据处理的基石。

0x01 Shuffle 算子

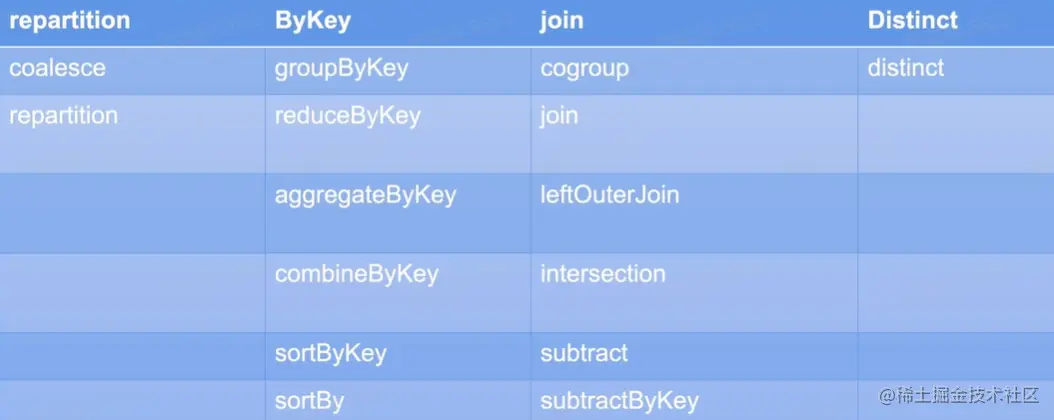

1.1 常见的触发shuffle的算子

1. repartition

   coalesce、repartition

2. ByKey

   groupByKey、reduceByKey、aggregateByKey、combineByKey、sortByKeysortBy

3. Join

   cogroup、join

4. Distinct

1.2 算子内部的依赖关系

1.2.1 Shuffle Dependency

• 创建会产生shuffle的RDD时，RDD会创建Shuffle Dependency来描述Shuffle相关的信息
• 构造函数:
  • A single key-value pair RDD, i.e. RDD[Product2[K, V]],
  • Partitioner (available as partitioner property),
  • Serializer,
  • Optional key ordering (of Scala’s scala.math.Ordering type),
  • Optional Aggregator,
  • mapSideCombine flag which is disabled (i.e. false) by default.

1.2.2 Partitioner

• 用来将record映射到具体的partition的方法
• 接口:
  • numberPartitions
  • getPartition

1.2.3 Aggregator

• 在map侧合并部分record的函数
• 接口:
  • createCombiner：只有一个value的时候初始化的方法
  • mergeValue：合并一个value到Aggregator中
  • mergeCombiners：合并两个Aggregator

0x02 Shuffle 过程

2.1 HashShuffle

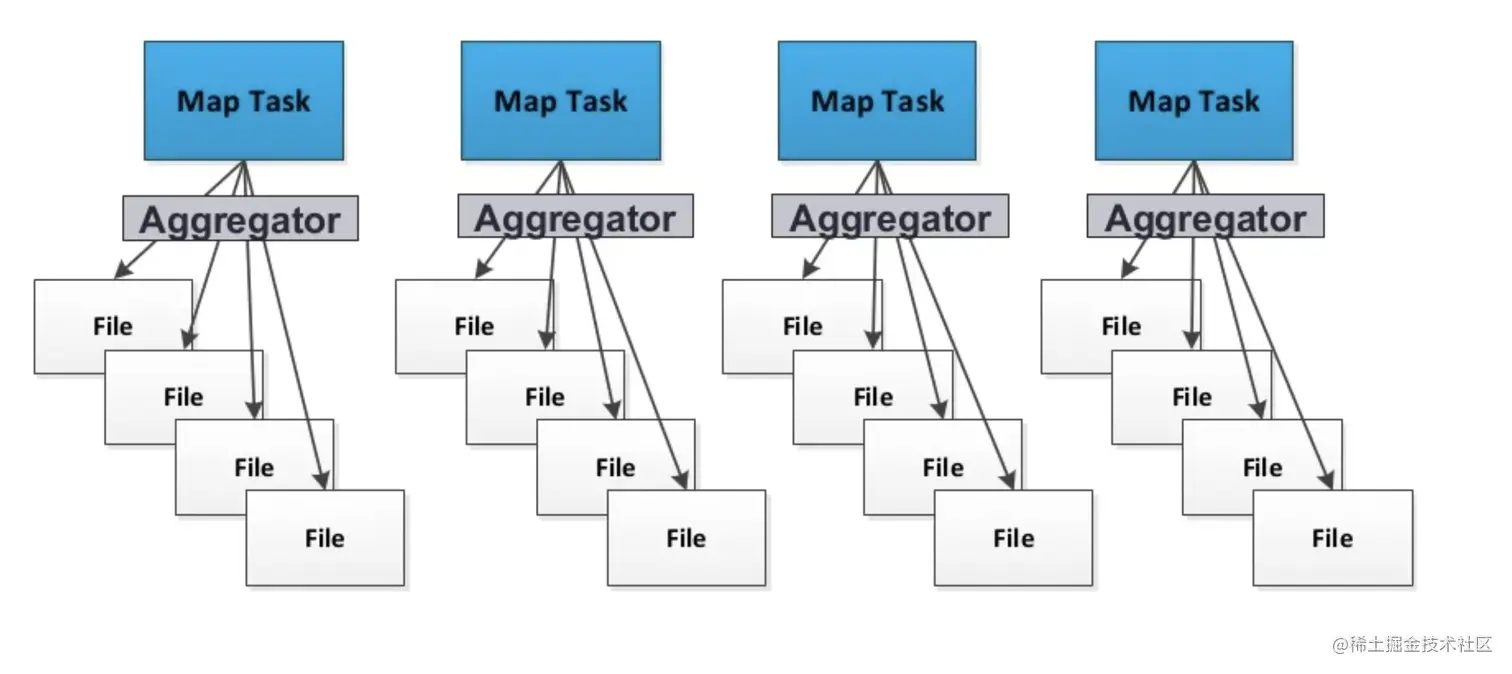

2.1.1 Hash Shuffle - 写数据

每个partition会映射到一个独立的文件

2.1.2 Hash Shuffle - 写数据优化

每个partition会映射到一个文件片段

2.2 SortShuffle

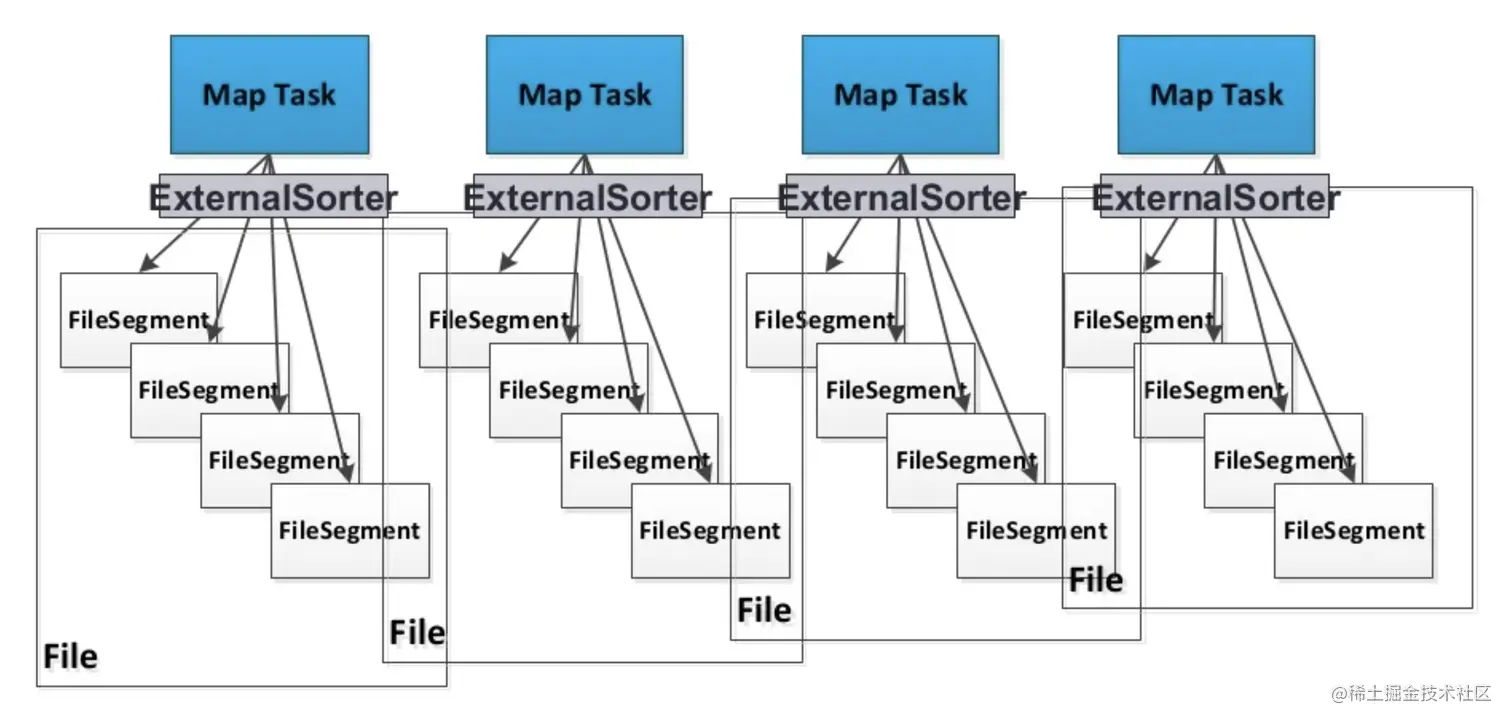

2.2.1 Sort Shuffle - 写数据

每个task生成一个包含所有partiton数据的文件

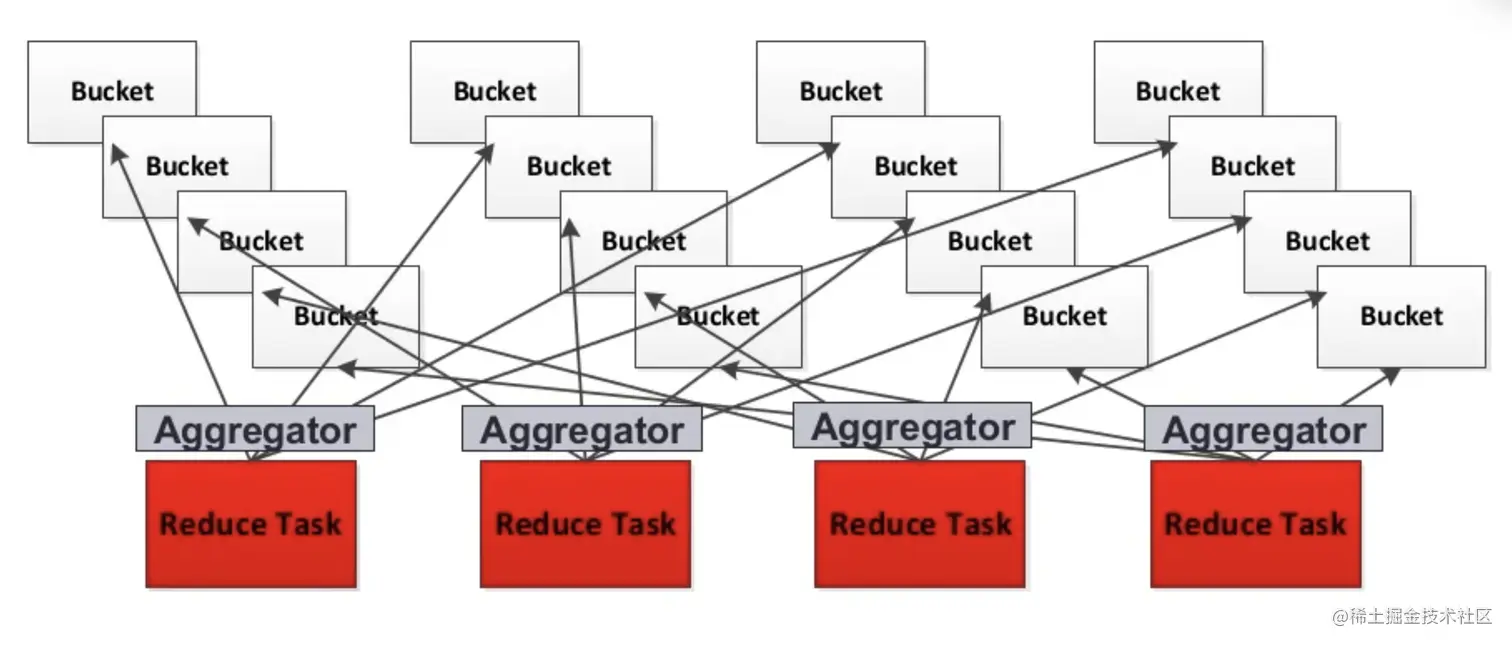

2.3 Shuffle - 读数据

每个reduce task分别获取所有map task生成的属于自己的片段

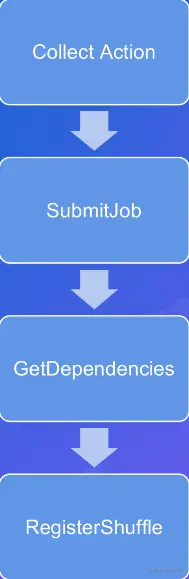

2.4 Shuffle 过程的触发流程

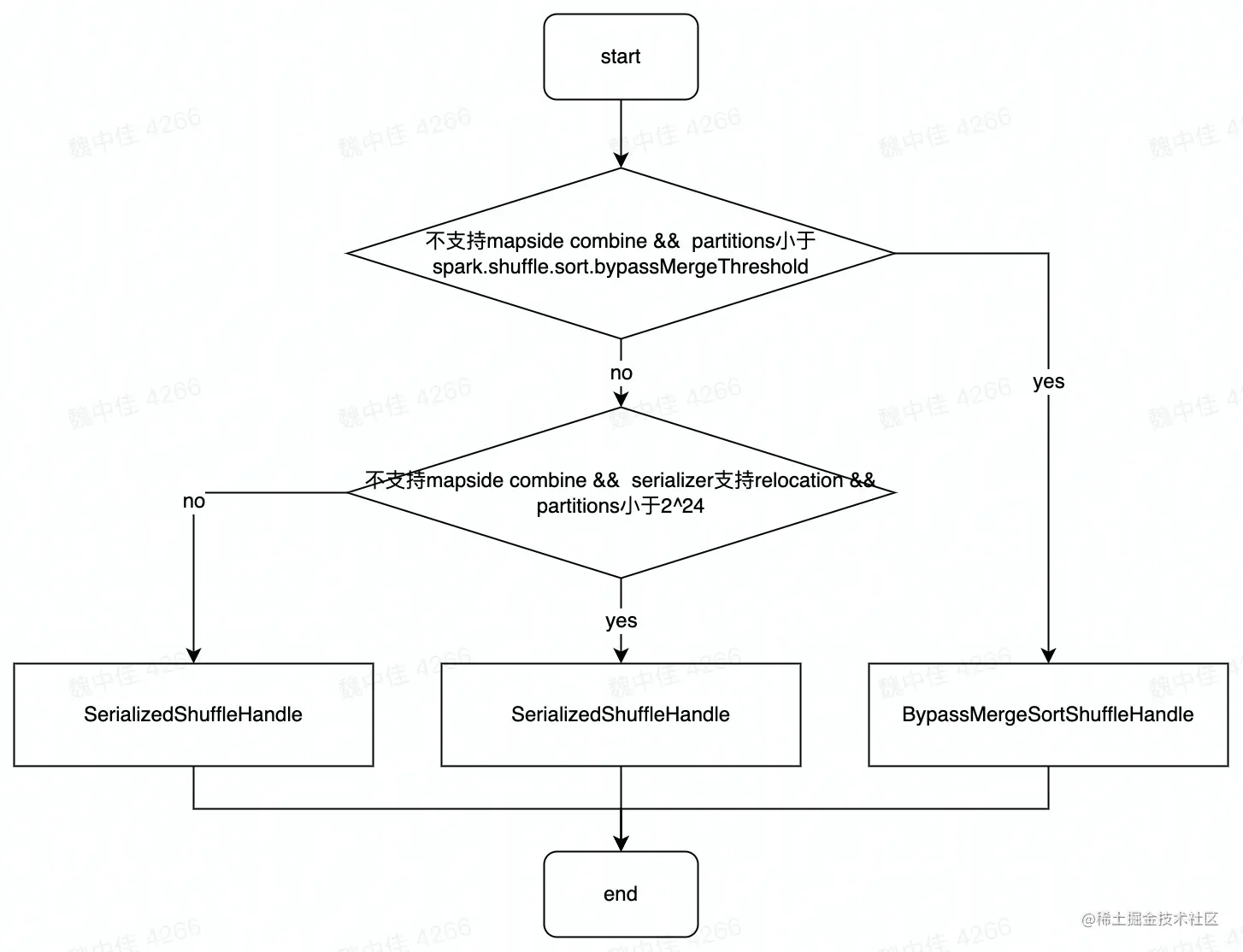

2.5 Shuffle Handle 的创建

Shuffle Register会根据不同的条件决定注册不同的ShuffleHandle

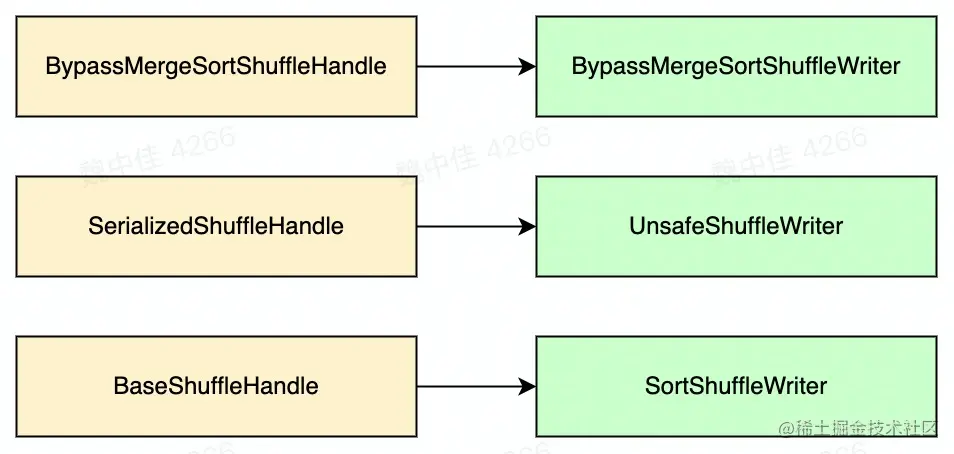

2.6 ShuffleWriter的实现

三种ShuffleHandle对应了三种不同的ShuffleWriter的实现

2.7 ShuffleReader网络请求流程

• 使用netty作为网络框架提供网络服务，并接受reducetask的fetch请求
• 首先发起openBlocks请求获得streamId，然后再处理stream或者chunk请求

2.8 Reader实现

2.8.1 Reader实现 - ShuffleBlockFetchIterator

• 区分local和remote节省网络消耗
• 防止OOM
  • maxBytesInFlight
  • maxReqsInFlight
  • maxBlocksInFlightPerAddress
  • maxReqSizeShuffleToMem
  • maxAttemptsOnNettyOOM

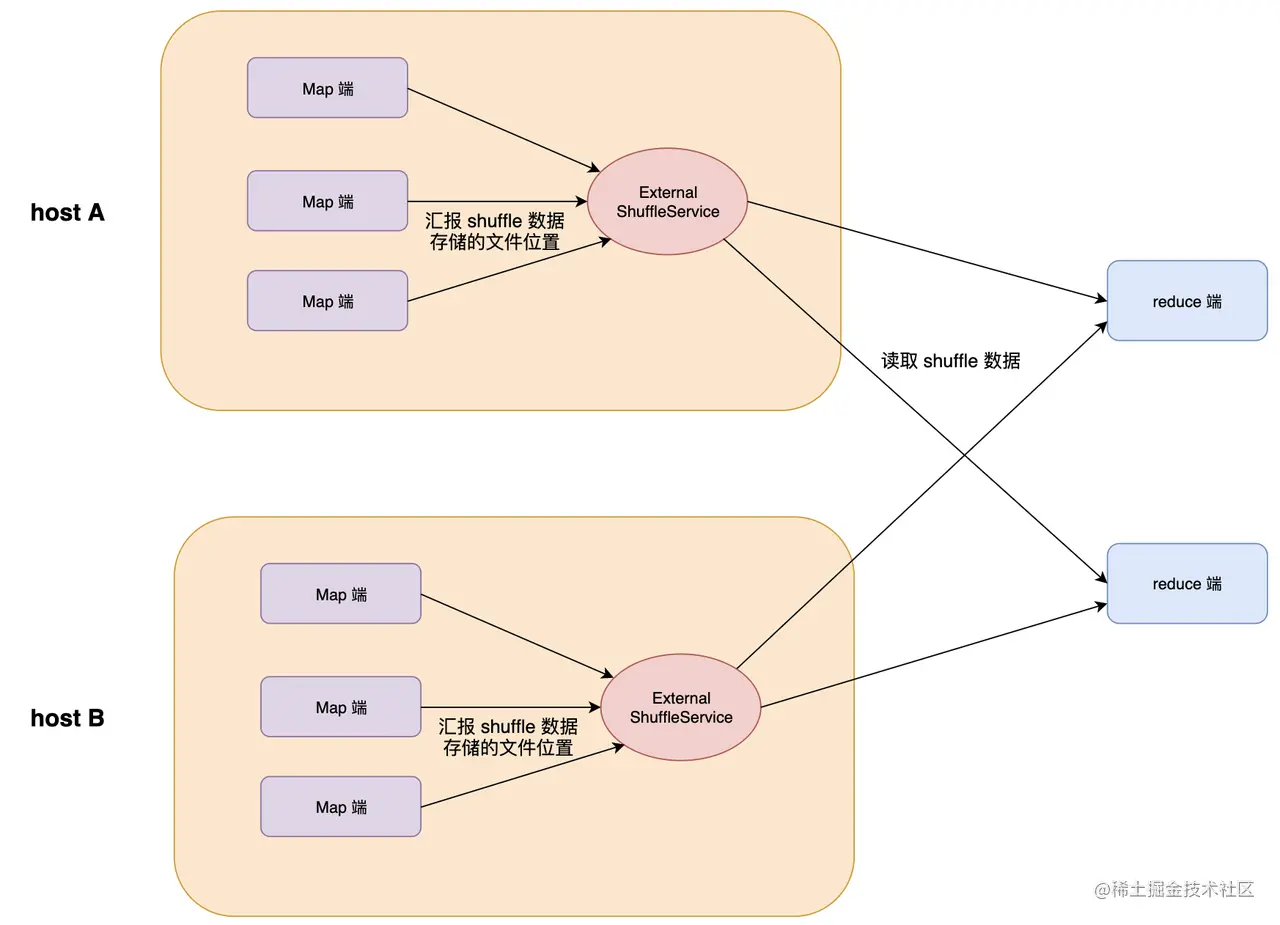

2.8.2 Reader实现 - External Shuffle Service

为了解决Executor为了服务数据的fetch请求导致无法退出问题，我们在每个节点上部署一个External Shuffle Service，这样产生数据的Executor在不需要继续处理任务时，可以随意退出。

2.9 shuffle优化

• 避免shuffle ——使用broadcast替代join
• 使用可以map-side预聚合的算子
• Shuffle 参数优化
  • spark.default.parallelism && spark.sql.shuffle.partitions
  • spark.hadoopRDD.ignoreEmptySplits
  • spark.hadoop.mapreduce.input.fileinputformat.split.minsize
  • spark.sql.file.maxPartitionBytes
  • spark.sql.adaptive.enabled && spark.sql.adaptive.shuffle.targetPostShuffleInputSize
  • spark.reducer.maxSizeInFlight
  • spark.reducer.maxReqsInFlight spark.reducer.maxBlocksInFlightPerAddress
• Shuffle 倾斜优化
  • 倾斜影响：
    1. 作业运行时间变长
    2. Task OOM导致作业失败
  • 倾斜方法举例：
    1. 增大并发度
    2. AQE
• 零拷贝
  • sendfile+DMA gather copy
• Netty 零拷贝
  • 可堆外内存，避免 JVM 堆内存到堆外内存的数据拷贝。
  • CompositeByteBuf 、 Unpooled.wrappedBuffer、 ByteBuf.slice ，可以合并、包装、切分数组，避免发生内存拷贝
  • Netty 使用 FileRegion 实现文件传输，FileRegion 底层封装了 FileChannel#transferTo() 方法，可以将文件缓冲区的数据直接传输到目标 Channel，避免内核缓冲区和用户态缓冲区之间的数据拷贝

0x03 Push Shuffle

3.1 为什么需要Push Shuffle

• 数据存储在本地磁盘，没有备份
• IO 并发：大量 RPC 请求（M*R）
• IO 吞吐：随机读、写放大（3X）
• GC 频繁，影响 NodeManager

3.2 各公司优化思路

• Facebook： cosco
• LinkedIn：magnet
• Uber：Zeus
• Alibaba： RSS
• Tencent： FireStorm
• Bytedance： Cloud Shuffle Service
• Spark3.2： push based shuffle

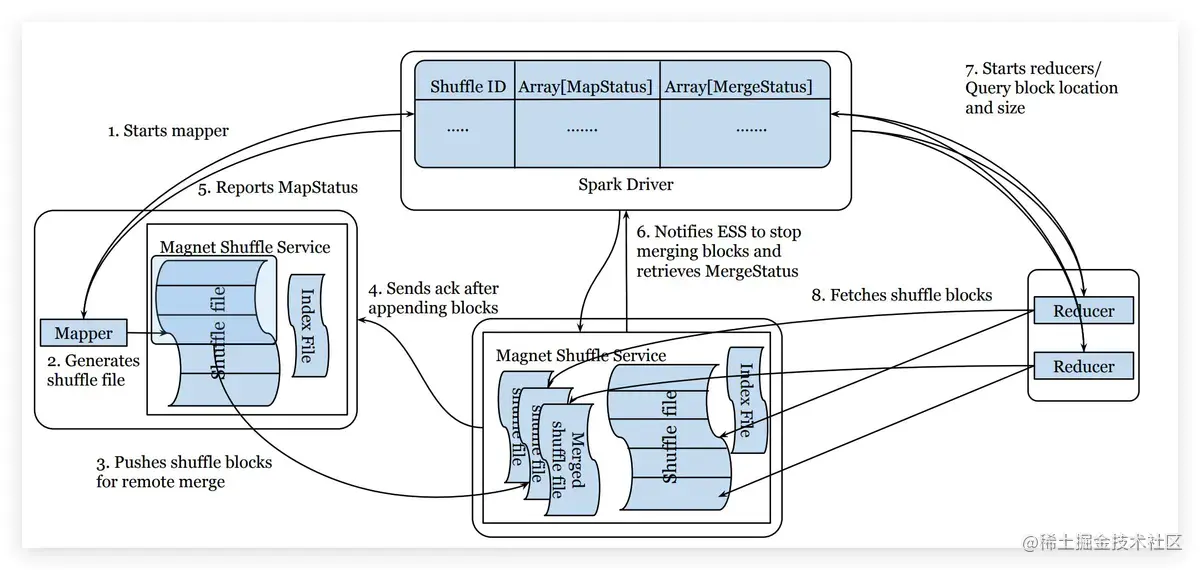

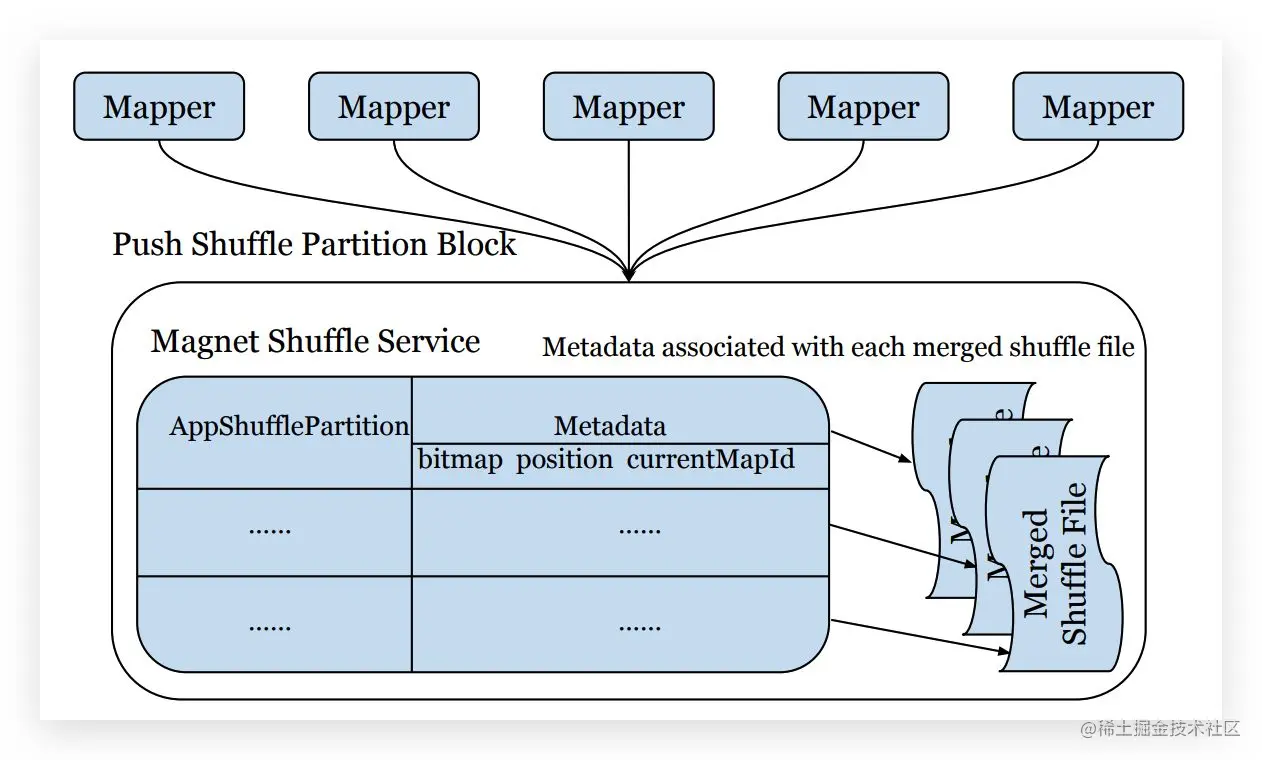

3.2 Magnet实现流程

主要为边写边push的模式，在原有的shuffle基础上尝试push聚合数据，但并不强制完成，读取时优先读取push聚合的结果，对于没有来得及完成聚合或者聚合失败的情况，则fallback到原模式。

3.3 Cloud Shuffle Service

3.3.1 Cloud Shuffle Service架构

• Zookeeper WorkerList [服务发现]
• CSS Worker [Partitions / Disk | Hdfs]
• Spark Driver [集成启动 CSS Master]
• CSS Master [Shuffle 规划 / 统计]
• CSS ShuffleClient [Write / Read]
• Spark Executor [Mapper + Reducer]

3.3.2 Cloud Shuffle Service写入流程

3.3.3 Cloud Shuffle Service读取流程

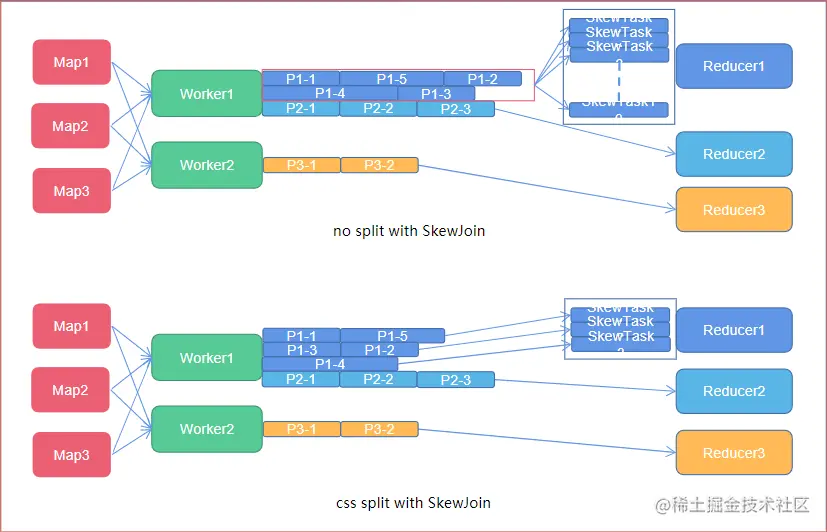

3.3.4 Cloud Shuffle Service AQE

在聚合文件时主动将文件切分为若干块，当触发AQE时，按照已经切分好的文件块进行拆分。
