本节课程目录：
- HDFS 基本介绍
- 架构原理
- 关键设计
- 应用场景
1. HDFS 基本介绍
HDFS：Hadoop Dirtributed File System
1.1 Windows 单机文件系统
NTFS
1.2 Linux 单机文件系统
BTRFS，ZFS，XFS，EXT4
Linux目前支持将近100种文件系统
1.3 分布式文件系统
- 大容量
- 更多的机器
- 更多的存储介质
- 高可靠
- 多个副本提高容错能力
- 低成本
- 不需要高级硬件来扩容

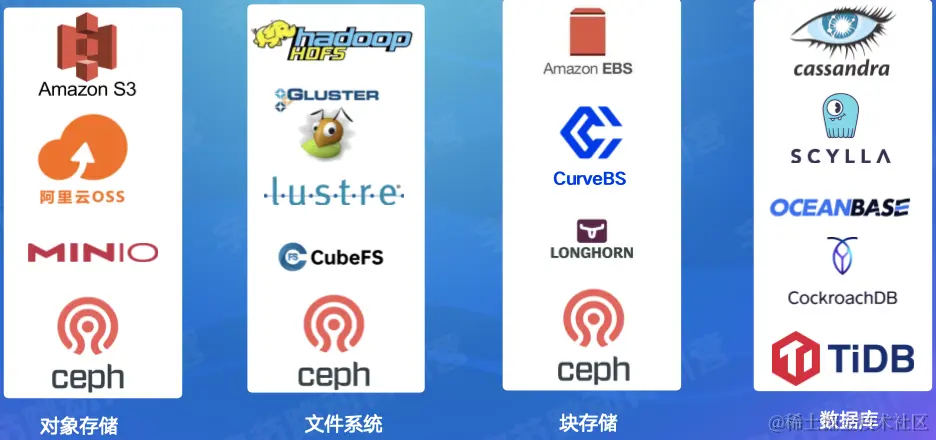

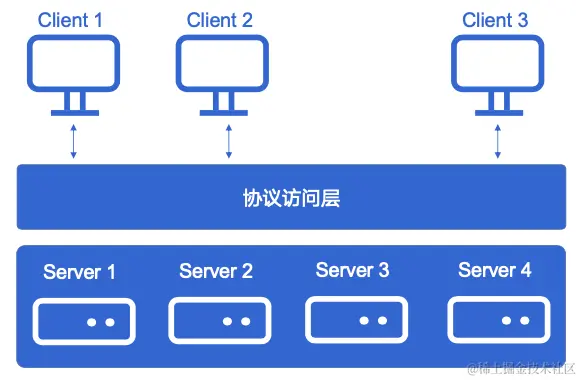

1.4 分布式存储系统
1.5 HDFS 功能特性
- 分布式
- 受 GPS 启发，用 Java 实现的开源系统，没有实现完整的 POSIX 文件系统语义
- 容错
- 自动处理，规避多种错误场景，例如常见的网络错误，机器宕机等
- 高可用
- 一主多备模式模式实现元数据高可用，数据多副本实现用户数据的高可用
- 高吞吐
- Client 直接从 DataNode 读取用户数据，服务端支持海量 client 并发读写
- 可扩展
- 支持联邦集群模式，DataNode 数量可达10w 级别
- 廉价
- 只需要通用硬件，不需要定制高端的昂贵硬件设备
2. 架构原理

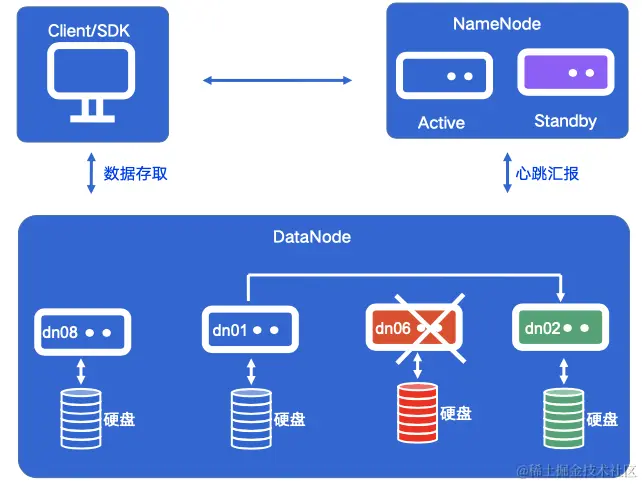

2.1 HDFS 组件
- Client/SDK：读写操作的发起点，HDFS 很多读写逻辑都是在SDK中实现的。
- NameNode：元数据节点，是 HDFS 的中枢节点，也是服务的入口。
- DataNode：数据节点，存放实际用户数据。

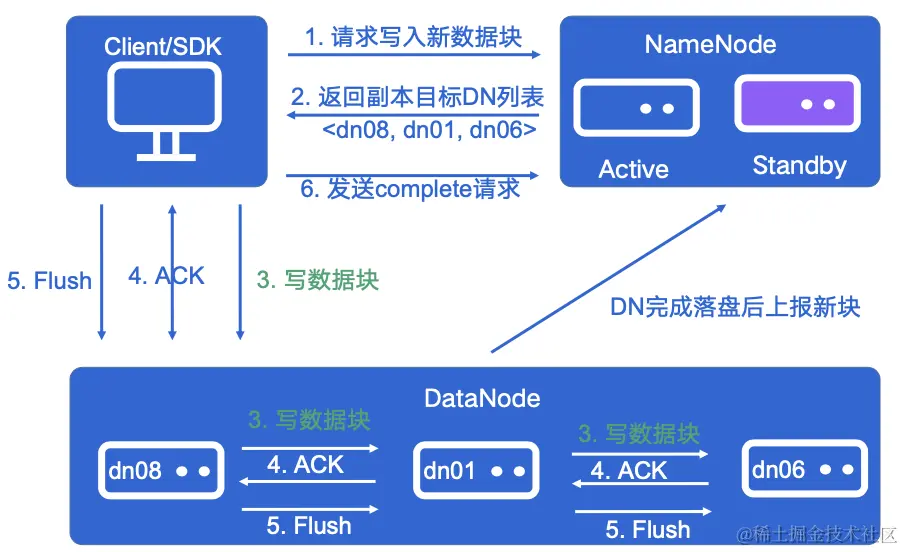

2.2 Client 写流程

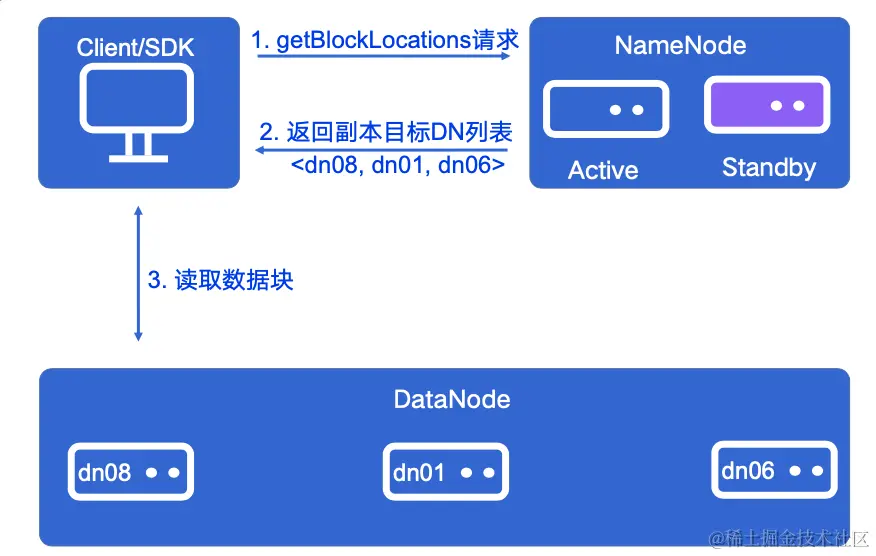

2.3 Client 读流程
2.4 元数据节点 NameNode

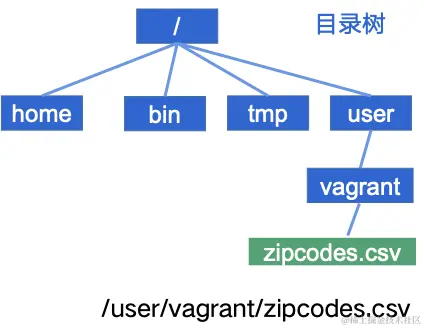

- 维护目录树
- 维护目录树的增删改查操作，保证所有修改都能持久化，以便机器掉电不会造成数据丢失或不一致
- 维护文件和数据块的关系
- 文件被切分成多个块，文件以数据块为单位进行多副本存放
- 维护文件块存放节点信息
- 通过接收 DataNode 的心跳汇报信息，维护集群节点的拓扑结构和每个文件块所有副本所在的 DataNode 类表
- 分配新文件存放节点
- Client 创建新的文件时候，需要有 NameNode 来确定分配目标 DataNode
2.5 数据节点 DataNode
- 数据块存取
- DataNode 需要高效实现对数据块在硬盘上的存取
- 心跳汇报
- 把存放在本机的数据块列表发送给 NameNode，以便 NameNode 能维护数据块的位置信息，同时让 NameNode 确定该节点处于正常存活状态
- 副本复制
- 数据写入时 Pipeline IO 操作
- 机器故障时补全副本
3. 关键设计
分布式存储系统基本概念
- 容错能力
- 能够处理绝大部分异常场景，例如服务器宕机，网络异常，磁盘故障，网络超时等
- 一致性模型
- 为了实现容错，数据必须多副本存放，一致性要解决的问题是如何保障这多个副本的内容都是一致的
- 可扩展性
- 分布式存储系统需要具备横向扩张 scale-out 的能力
- 节点体系
- 常见的有主从模式，对等模式等，不管哪种模式，高可用是必须的功能
- 数据放置
- 系统是由多个节点组成，数据是多个副本存放时，需要考虑数据存放的策略
- 单机存储引擎
- 在绝大部分存储系统中，数据都是需要落盘持久化，单机引擎需要解决的是根据系统特点，如何高效的存取硬盘数据
3.1 NameNode 目录树维护
- Fsimage
- 文件系统目录树
- 完整的存放在内存中
- 定时存放到硬盘上
- 修改是只会修改内存中的目录树

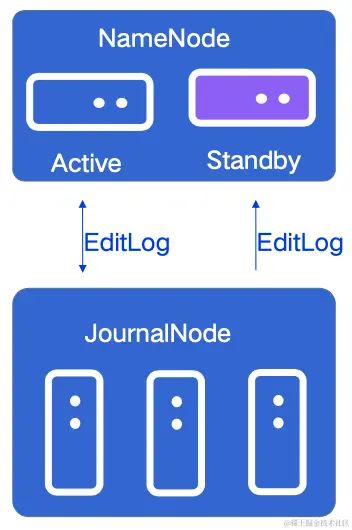

- EditLog
- 目录树的修改日志
- client 更新目录树需要持久化 EditLog 后才能表示更新成功
- EditLog 可存放在本地文件系统，也可存放在专用系统上
- NameNode HA 方案一个关键点就是如何实现 EditLog 共享
3.2 NameNode 数据放置

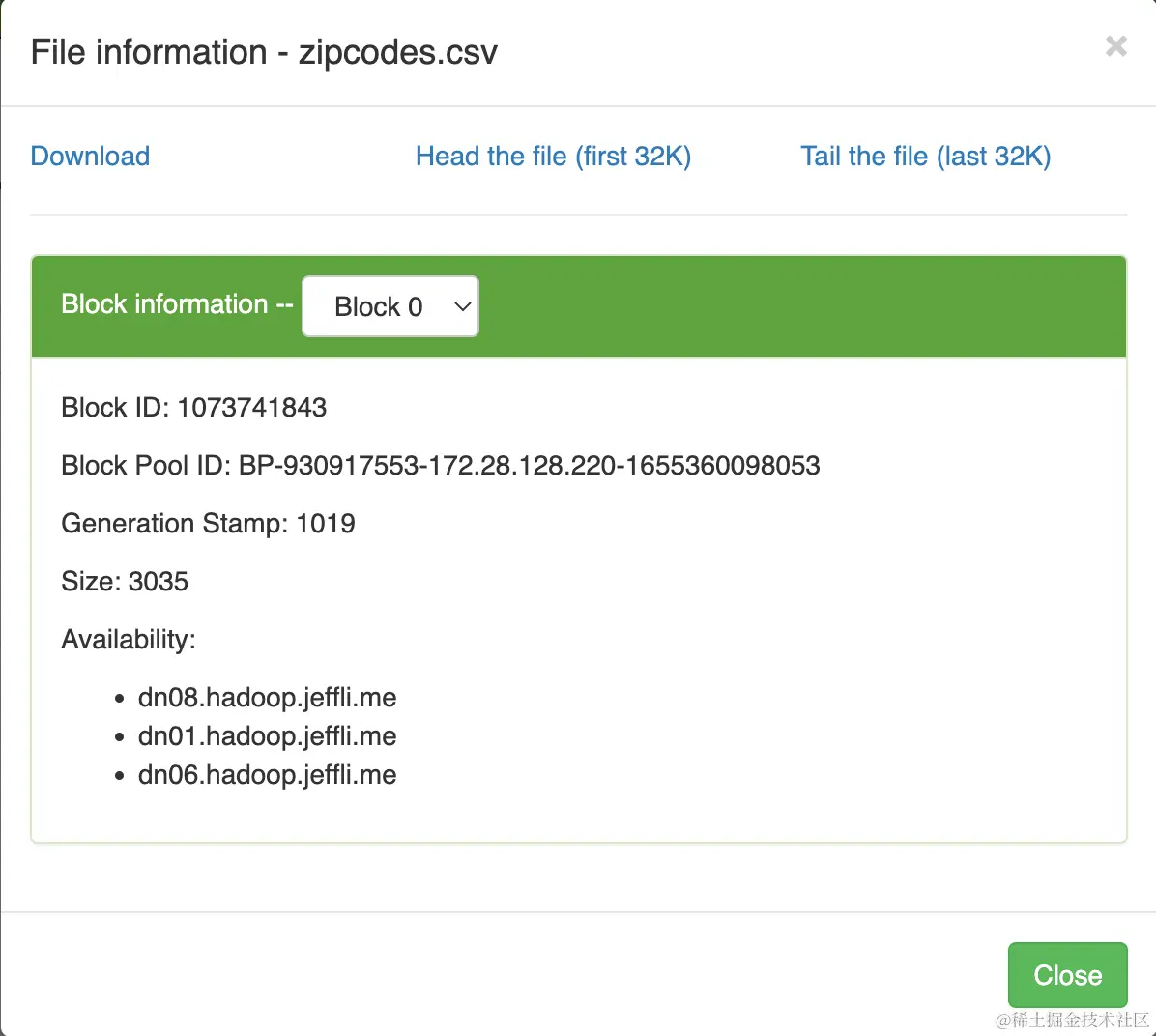

- 数据块信息维护
- 目录树保存每个文件的块 id
- NameNode 维护了每个数据块所在的节点信息
- NameNode 根据 DataNode 汇报的信息动态维护位置信息
- NameNode 不会持久化数据块位置信息

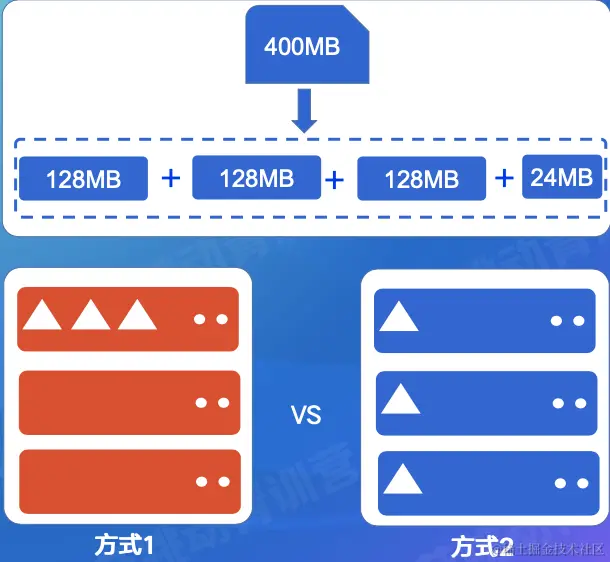

- 数据放置策略
- 新数据存放到哪些节点
- 数据均衡需要怎么合理搬迁数据
- 3个副本怎么合理放置
3.3 DataNode
- 数据块的硬盘存放
- 文件在 NameNode 已分隔成 block
- DataNode 以 block 为单位对数据进行存取
- 启动扫盘
- DataNode 需要知道本机存放了哪些数据块
- 启动时把本机硬盘上的数据块列表加载在内存中

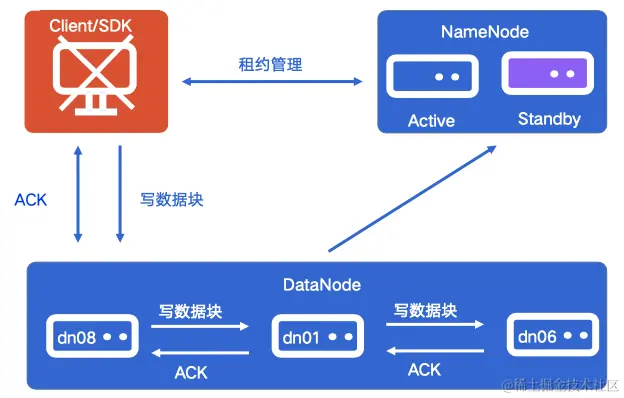

3.4 HDFS 写异常处理
Lease Recovery
- 租约
- Client 要修改一个文件时，需要通过 NameNode 上锁，这个锁就是租约 Lease
- 情景
- 文件写了一半，client 自己挂掉了，可能产生的问题有：副本不一致、Lease 无法释放
- 解决方法：Lease Recovery
Pipeline Recovery
- 情景
- 文件写入过程中，DataNode 侧出现异常挂掉了
- 异常出现的时机
- 创建连接时
- 数据传输时
- complete 阶段
- 解决方法：Pipeline Recovery
3.5 Client 读异常处理
- 情景
- 读取文件的过程，DataNode 侧出现异常挂掉了
- 解决方法
- 节点 Failover
- 增强情景
- 节点半死不过 读取很慢
3.6 旁路系统

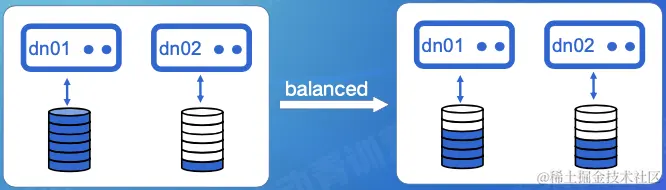

- Balancer 均衡 DataNode 的容量
- Mover 确保副本放置符合策略要求
3.7 控制面建设
- 可观测性设施
- 指标埋点
- 数据采集
- 访问日志
- 数据分析
- 运维体系建设
- 运维操作需要平台化
- NameNode 操作复杂
- DataNode 机器规模庞大
- 组件控制面 API

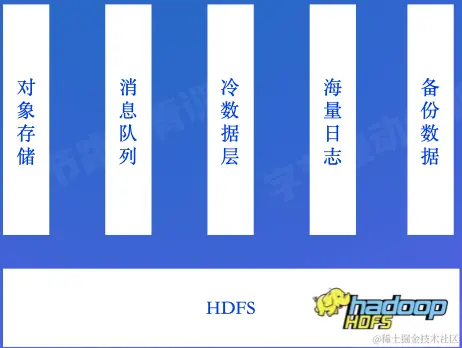

4. 应用场景
4.1 使用 HDFS 的公司

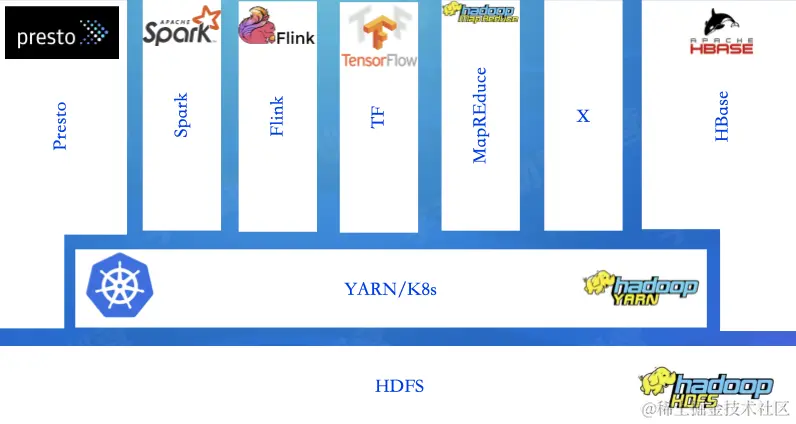

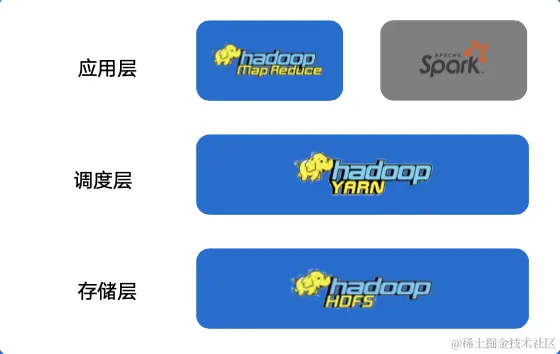

4.2 初窥大数据生态
4.3 PySpark 读写 HDFS 文件
- 读取本地文件系上的文件
- 把查询结果保存到本地文件
- 读取 HDFS 上的文件
- 把查询结果保存到 HDFS 上

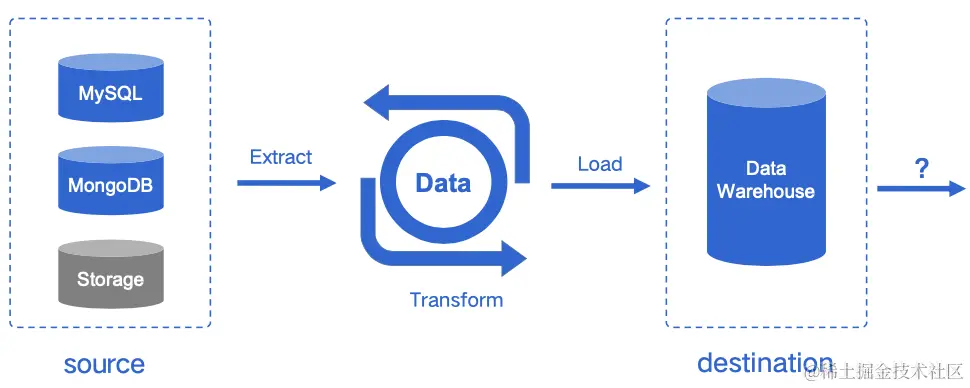

4.4 ETL：Extract，Transform，Load

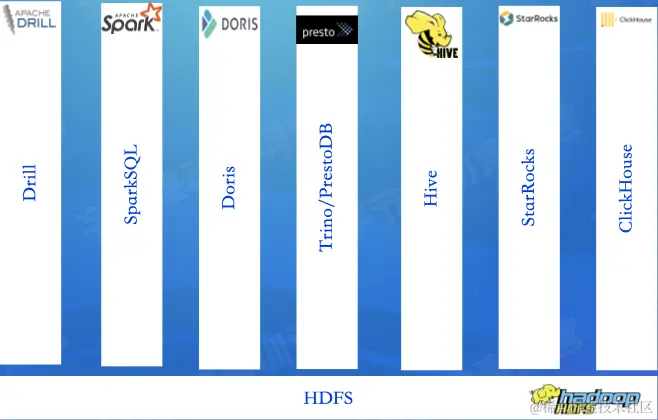

4.5 OLAP 查询引擎

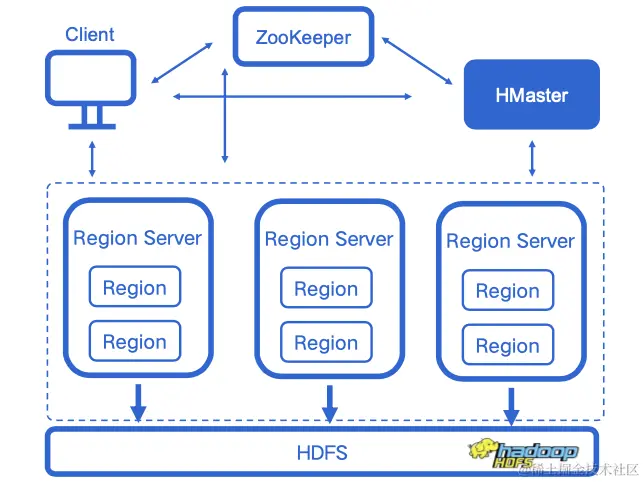

4.6 HBase
4.7 机器学习
- TensorFlow
- 原生支持 HDFS 读写
- PyTorch
- 通过 Alluxio 访问 HDFS
- 修改源码增加对 HDFS 的支持
