大数据shuffle原理与实践（3） | 青训营笔记

这是我参与「第四届青训营 」笔记创作活动的第8天

6.3 Shuffle过程

Shuffle实现的发展历程

Spark 0.8及以前Hash Based Shuffle

Spark 0.8.1为Hash Based Shuffle引入File Consolidation机制

Spark 0.9引入ExternalAppendOnlyMap

Spark 1.1引入Sort Based Shuffle,但默认仍为Hash Based Shuffle

Spark 1.2默认的Shuffle方式改为Sort Based Shuffle

Spark 1.4引入Tungsten-Sort Based Shufle

Spark 1.6 Tungsten-Sort Based Shuffle并入Sort Based Shufle

Spark 2.0 Hash Based Shuffle退出历史舞台

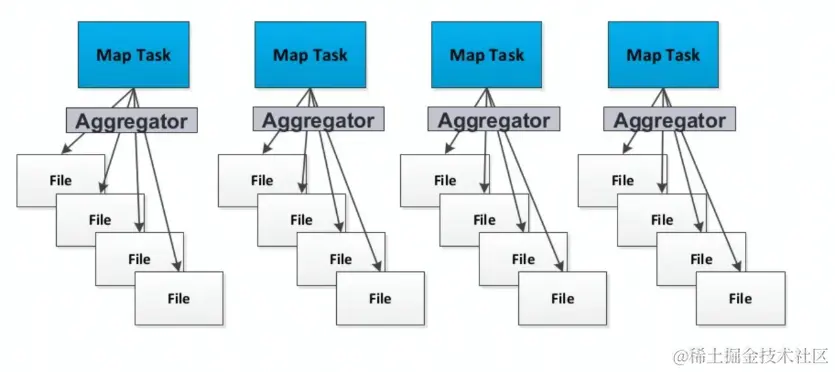

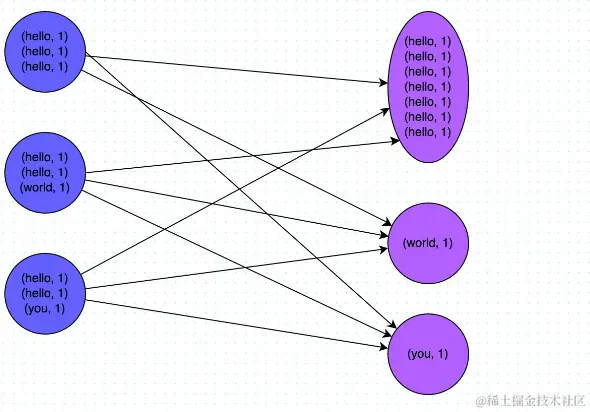

1.Hash Shuffle-写数据

每个partition会映射到一个独立的文件

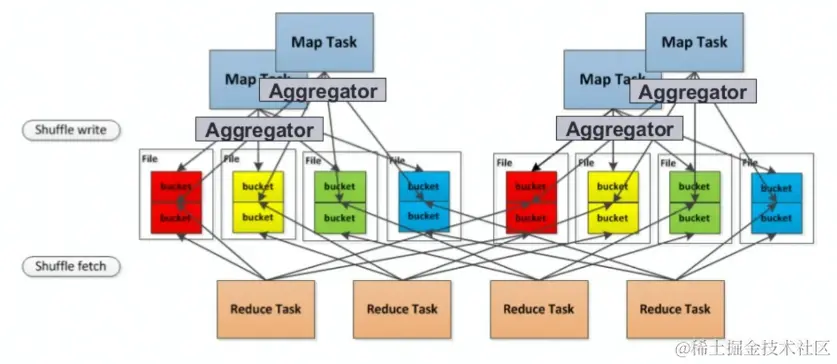

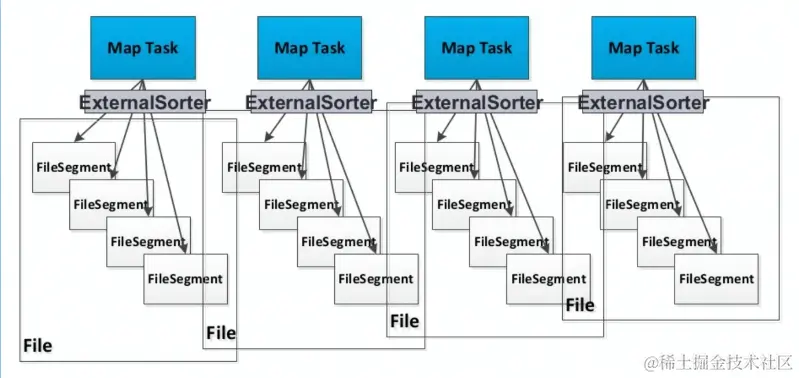

Hash Shuffle-写数据优化

每个partition会映射到一个文件片段

2.Sort shuffle：写数据

每个task生成一个包含所有partition数据的文件

3.shuffle-读数据

每个reduce task分别获取所有map task生成的属于自己的片段

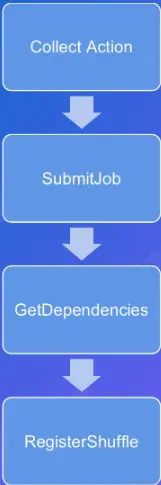

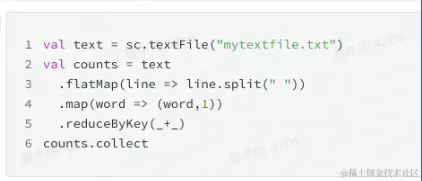

4.shuffle过程的触发过程

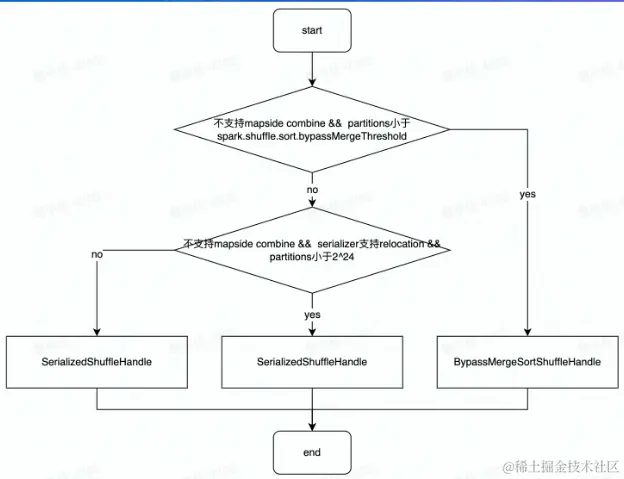

5.shuffle handle的创建

Register shuffle时做的最重要的事情是根据不同的条件创建不同的shuffle handle

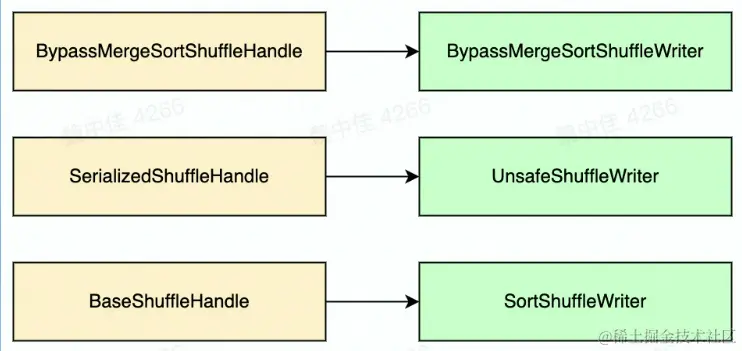

6.shuffle handle 和shuffle writer的对应关系

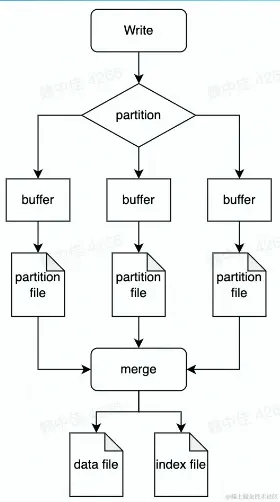

7.writer 实现-BypassMergeShuffleWriter

1)不需要排序，节省时间

2）写操作的时候会打开大量文件

3）类似于hash shuffle

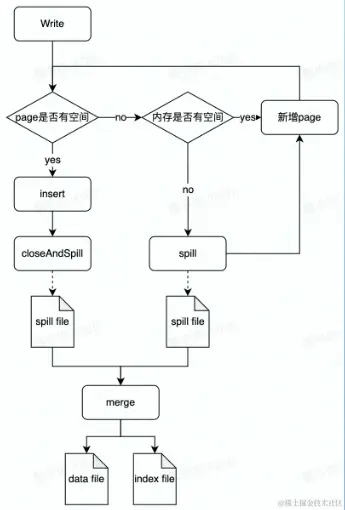

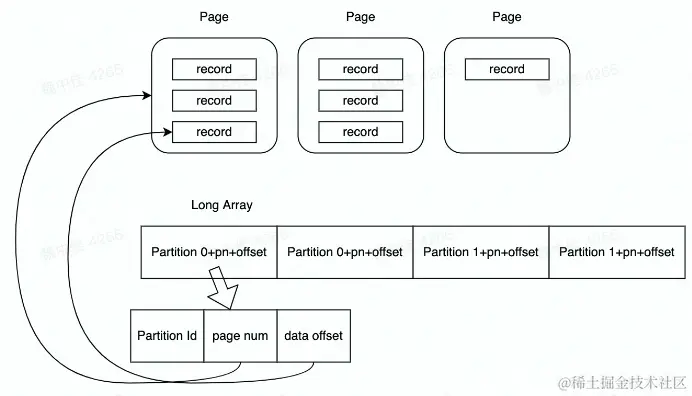

writer 实现-UnsafeShuffleWriter

1)使用类似内存页储存序列化数据

2）数据写入后不再反序列化

1)只根据partition排序Long Array

2)数据不移动

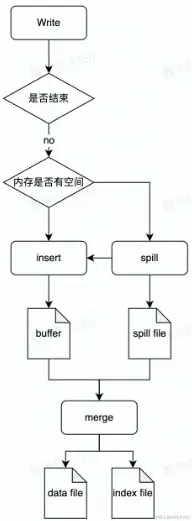

writer 实现-SortShuffleWriter

支持combine

需要combine时，使用PartitionedAppendOnlyMap, 本质是个HashTable

不需要combine时PartitionedPairBuffer本质是个array

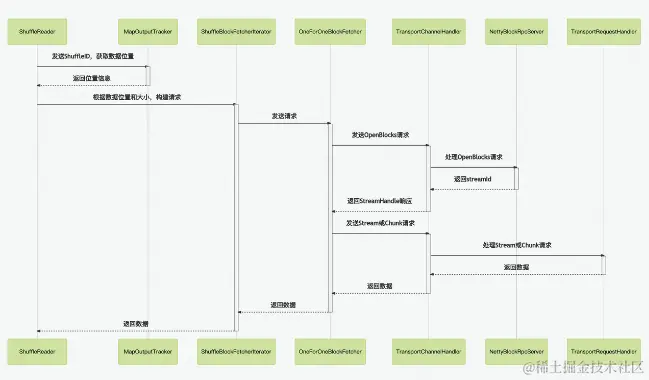

8.Reader 实现-网络时序图

使用基于netty的网络通信框架

位置信息记录在MapOutputTracker中

主要会发送两种类型的请求：OpenBlocks请求、Chunk请求或Stream请求

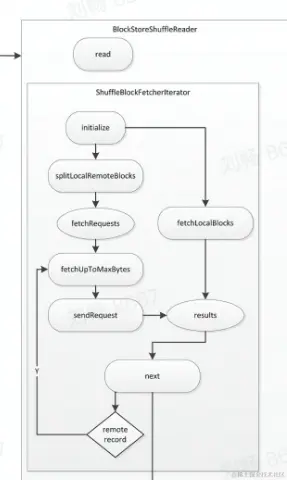

Reader 实现-ShuffleBlockFetchlterator

区分local和remote节省网络消耗

防止OOM:maxBytesInFlight

maxReqsInFlight

maxBlocksInFlightPerAddress

maxReqSizeShuffle ToMem

maxAttemptsOnNettyOOM

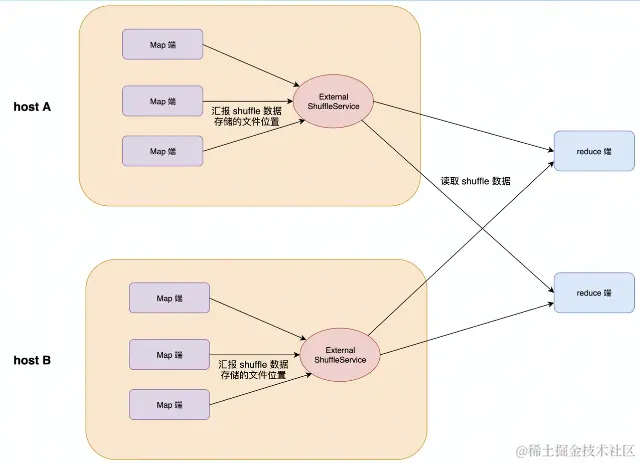

Reader 实现-External Sheffle Service

ESS作为一个存在于每个节点 上的agent为所有Shuffle Reader提供服务，从而优化了Spark作业的资源利用率，MapTask在运行结束后可以正常退出

9.shuffle优化使用的技术-Zero Copy

不使用zero copy

使用sendfile

使用sendfile+DMA gather copy

shuffle优化使用的技术- Netty Zero Copy

可堆外内存，避免JVM堆内存到堆外内存的数据拷贝。

CompositeByteBuf、 Unpooled.wrappedBuffer. ByteBuf.slice，可以合并、包装、切分数组，避免发生内存拷贝

Netty使用FileRegion 实现文件传输，FileRegion 底层封装了FileChannel#transferTo0) 方法，可以将文件缓冲区的数据直接传输到目标Channel, 避免内核缓冲区和用户态缓冲区之间的数据拷贝

10.常见问题

数据存储在本地磁盘，没有备份

I0并发:大量RPC请求(M*R)

I0吞吐:随机读、写放大(3X)

GC频繁，影响NodeManager

11.shuffle 优化

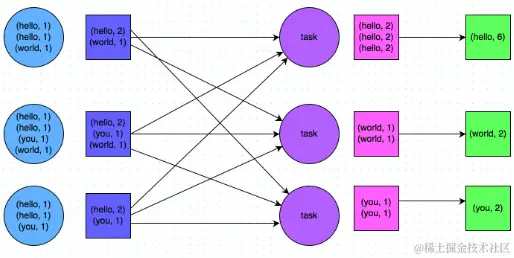

避免shuffle

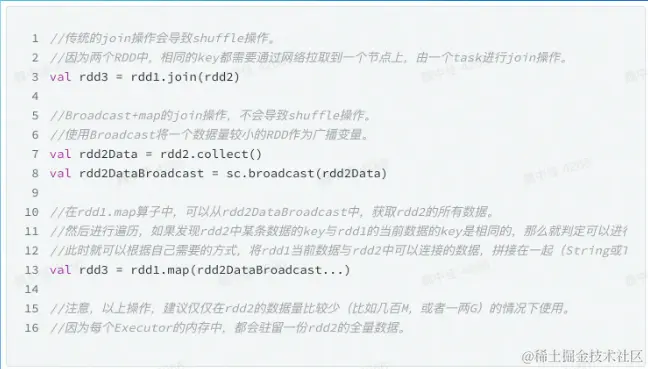

使用broadcast替代join

使用可以map-side预聚合的算子

12.shuffle 参数优化

spark.default.parallelism && spark.sql.shuffle.partitions

spark.hadoopRDD.ignoreEmptySplits

spark.hadoop.mapreduce.input.fileinputformat.split.minsize

spark.sql.file.maxPartitionBytes

spark.sql.adaptive.enabled &&spark.sql.adaptive.shuffle.targetPostShufflelnputSize

spark.reducer.maxSizelnFlight

spark.reducer.maxReqsInFlight

spark.reducer.maxBlocksInFlightPerAddress

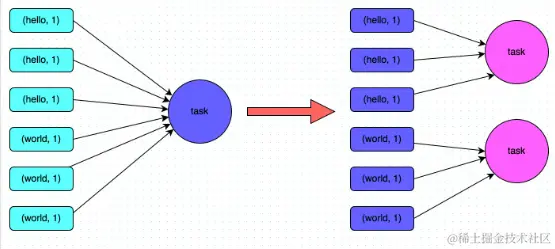

13.shuffle倾斜优化

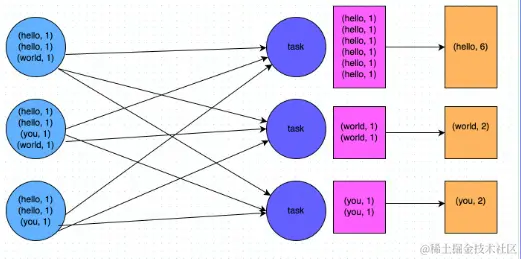

什么叫shuffle倾斜

倾斜影响：作业运行时间变长、Task OOM导致作业失败

常见的倾斜处理办法

提高并行度：优点：足够简单，缺点：只缓解，不根治

Spark AQE Skew Join

AQE根据shuffle文件统计数据动检测倾斜数据，将那些倾斜的分区打散成小的子分区，然后各自进行join.

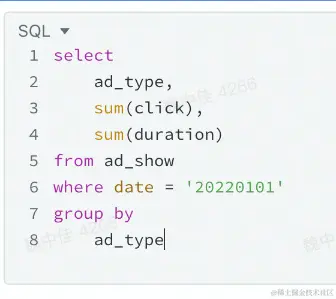

14.案例-参数优化

ad_show

number of files read: 840,042

number of total tasks: 5,553

size of files read: 203.3 TiB

number of output rows: 128,676,054,598

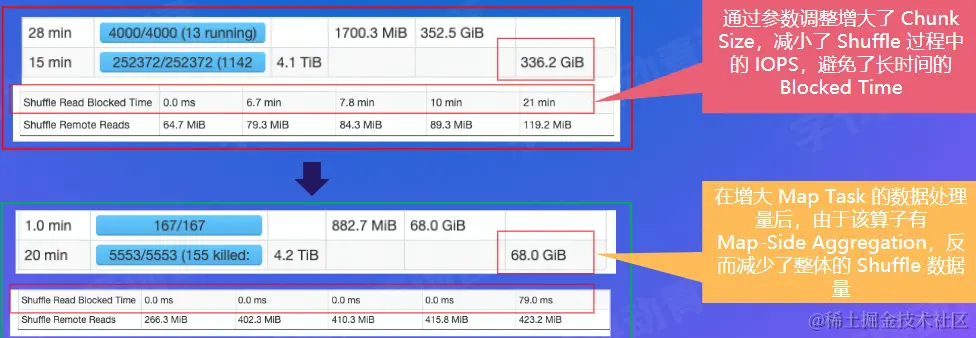

15.参数调整

spark. sql. adaptive. shuffle.targetPostShuffleInputSize:64M->512 M

spark. sql.files. maxPartitionBytes: 1G ->40G
