Android中的应用

贝塞尔曲线在Android中的应用主要表现在自定义View和动画上，理论上你可以利用贝塞尔曲线得到任何你想要的路径，除了圆形，但可以通过二阶、三阶贝塞尔曲线来拟合圆，具体算法可参考这篇文章Approximate a circle with cubic Bézier curves。

Android提供的API

Android中的Path类也封装了二阶及三阶贝塞尔曲线函数。可以输入控制点、起始点、结束点来绘制相应的贝塞尔曲线。

    public void quadTo(float x1, float y1, float x2, float y2) {
        isSimplePath = false;
        nQuadTo(mNativePath, x1, y1, x2, y2);
    }


    public void rQuadTo(float dx1, float dy1, float dx2, float dy2) {
        isSimplePath = false;
        nRQuadTo(mNativePath, dx1, dy1, dx2, dy2);
    }

    public void cubicTo(float x1, float y1, float x2, float y2,
                        float x3, float y3) {
        isSimplePath = false;
        nCubicTo(mNativePath, x1, y1, x2, y2, x3, y3);
    }

    public void rCubicTo(float x1, float y1, float x2, float y2,
                         float x3, float y3) {
        isSimplePath = false;
        nRCubicTo(mNativePath, x1, y1, x2, y2, x3, y3);
    }

quadTo()

二阶贝塞尔曲线，其中（x1,y1）是控制点的坐标，（x2,y2）是结束点的坐标，起始点是通过path.moveTo()来控制的，如果没有调用，则默认控件左上角（0，0）为起始点。然后下个点的起始点是本次的结束点。

rQuadTo()

也是二阶贝塞尔函数，只不过其中的（dx1,dy1）是相对于上次终点坐标值的改变量，比如上次终点坐标（100，200），调用path.rQuadTo(100,-200,100,200),效果就是以(100，200)为起始点，(200，0)为控制点,(200，400)为终点画一条二阶贝塞尔曲线。

cubicTo()和rCubicTo()

cubicTo()是三阶贝塞尔曲线，同样通过path.moveTo()设置起始点，(x1,y1)为1号控制点，(x2,y2)为2号控制点，(x3,y3)为结束点。rCubicTo()同样也是使用相对坐标。

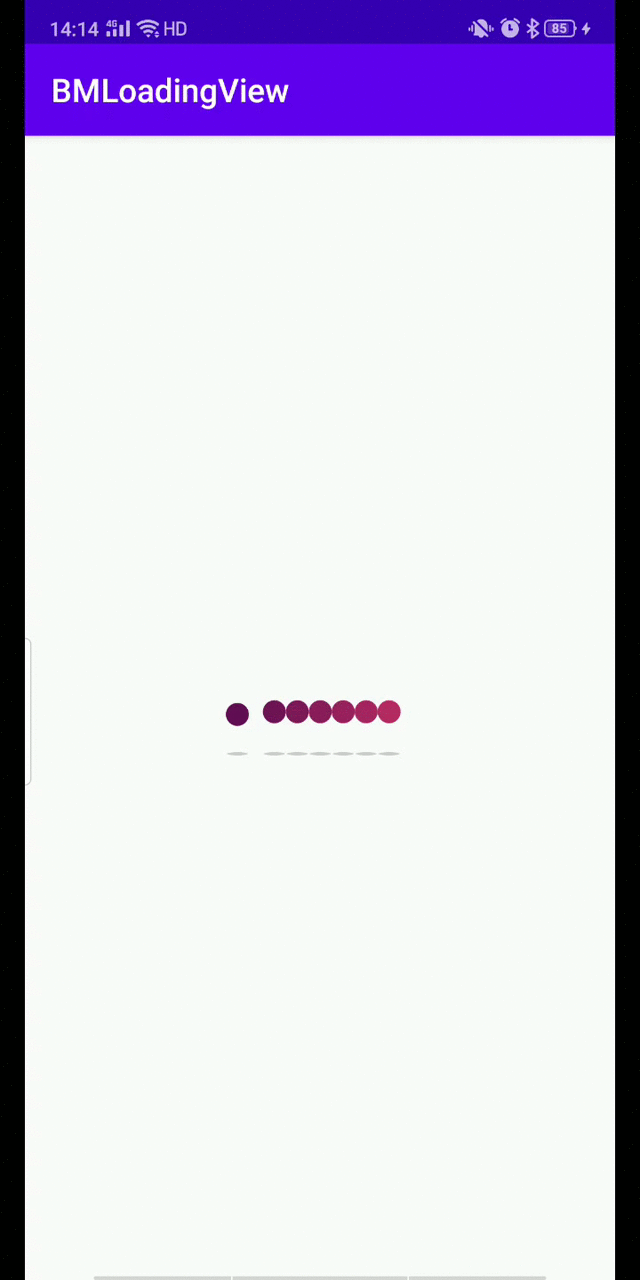

LodingView

左右两边的小球运动路径就是自定义的二阶贝塞尔曲线，通过设置一个属性动画得到一个从0到1变化的值，再根据二阶贝塞尔函数公式动态计算出小球坐标，canvas中再不断绘制小球。

 val valueAnimation = ValueAnimator.ofFloat(0f,1f)
 valueAnimation.interpolator = LinearInterpolator()
 valueAnimation.duration = 500L
 valueAnimation.repeatCount = ValueAnimator.INFINITE
 valueAnimation.repeatMode = ValueAnimator.REVERSE
 valueAnimation.addUpdateListener {
            val t = it.animatedValue as Float
            showPoint1 = secondBessel(t,startPoint1,controlPoint1,endPoint1)
            postInvalidate()
        }

/**
     * @param t
     * @param startPoint 起始点
     * @param controlPoint 控制点
     * @param endPoint 结束点
     * 二阶贝塞尔函数
     */
    private fun secondBessel(t:Float,startPoint: PointF,controlPoint: PointF,endPoint: PointF):PointF{
        val pointF = PointF()
        val tem =1-t
        pointF.x = startPoint.x*tem*tem+2*t*tem*controlPoint.x+t*t*endPoint.x
        pointF.y = startPoint.y*tem*tem+2*t*tem*controlPoint.y+t*t*endPoint.y
        return pointF
    }

然后再通过AnimatorSet()调一调左右两个小球动画的播放顺序就行了。 DEMO源码

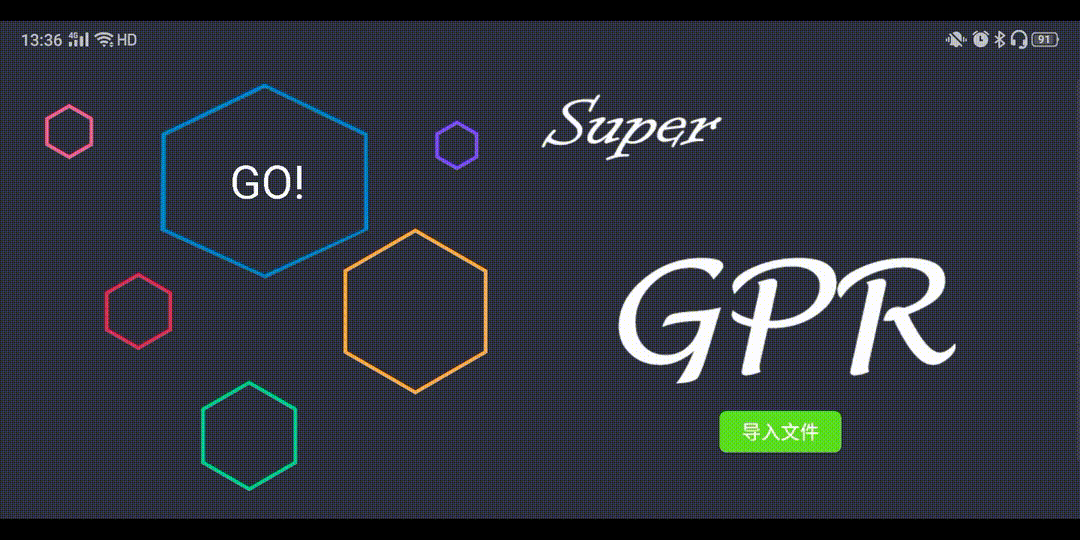

做一个炫酷的入场动画

这是我毕设项目的Splash界面，原理和LoadingView一样，这里画了五条二阶贝塞尔曲线，并且加了个六边形边长逐渐变大的效果（中间那个button点击效果不是我做的，用的是ShineButton）。
