选型
根据产品的设计理念，输入电压12V,mcu选择5V供电的stm8. Vin12V，Vout5V。降比约为50%。
使用LDO方案，IC的发热在可控范围之内。
在之前的方案设计中，我们选取的IC是LM2596-5.0
LM2596-5.0
- 提供最大输出电流3A
- 频率120k
- 宽压输入，最大输入电压40V
- 外设精简
- 三种封装，TO220B，TO220，TO263

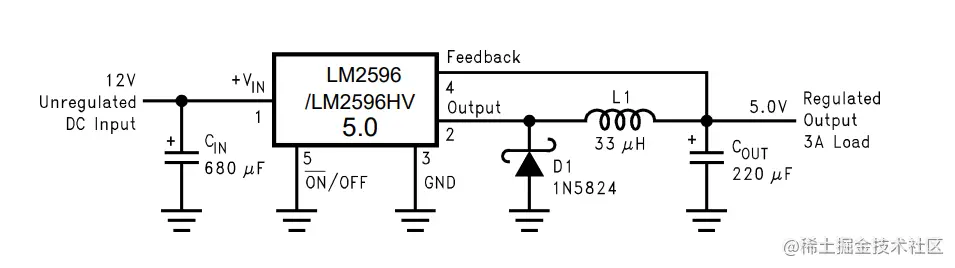

典型电路图分析
上图是LM2596的典型电路图。
- 其中，CIN 680uf的是一个前置的滤波电容。
- 输出端 L1 是一个33uh的电感
- COUt再接一个220uf的滤波电容
- output端D1是一个肖特二极管，用来整流
原理图绘制

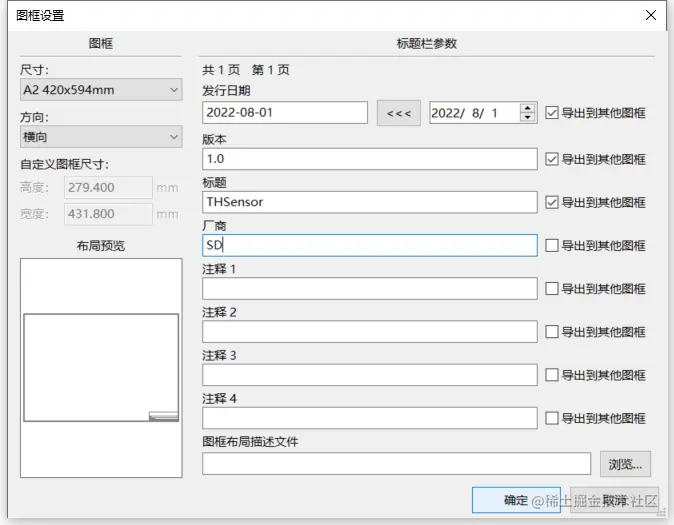

进入原理图制作工具 eeschema，点击编辑，调出图框设置。我们把图制改为A2大小，默认是A4.之后修改标题栏参数
放置元件
快捷键a，调出符号库，搜索LM2596，狠奈斯，默认的kicad元件库中，包含LM2596，这样我们就不需要自己重新制作原件符号了。
- 根据原理图，先再1引脚，引出一条导线，连接电源域12V。
快捷P，放置一个12V，之后，快捷键w，连接12和1引脚 - 放置一个点解电容，a快捷操作调出符号库，选择c，电容。

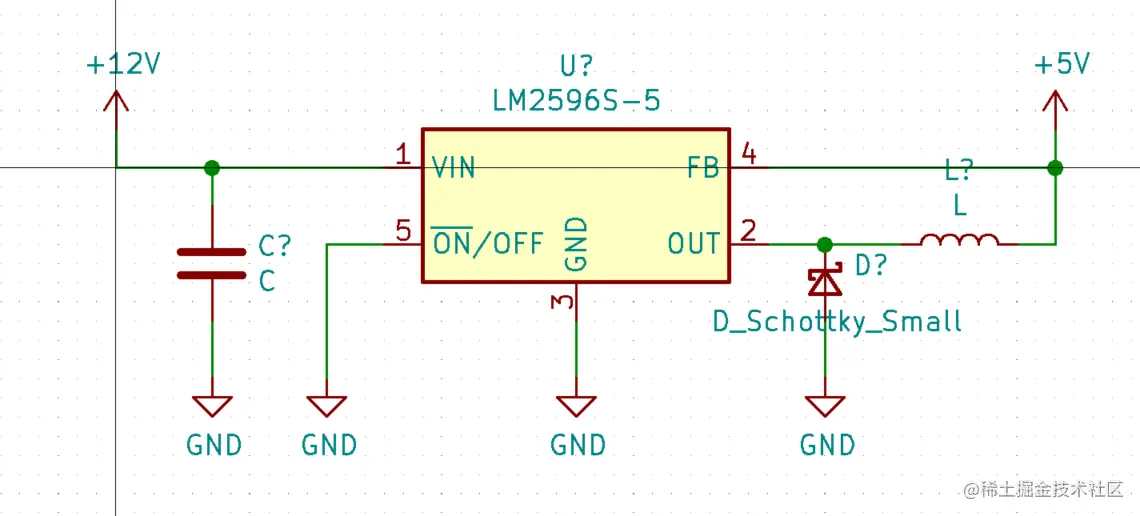

快捷键P，放置gnd 。。。。。。w 按照以上原理图，逐一的实现，最终结果如下：
编辑原件属性
1.鼠标放置再C上，快捷键e，调出配置菜单,修改电容值为680uf。完成后如图所示：
根据以上步骤，逐步的完成对每一个原件的值的定义。
优化
根据以上的原理图，我们基本实现了一个电源输入VIN 12V，VOUT 5V的功能。
一般情况下，我们为了防止用户再使用过程中，误接入大电压，或者电流过大的情况下，保护我们的电路板。需要进行以下几点优化：
- 增加输入快恢复保险
- 增加输入防反肖特二极管
- 增加5V 电源指示灯
在电源的输入端，我们串联入一个保险丝，一个肖特二极管。当电源电流&电压都正常时候，二极管导通，板子工作。如果电流过大，保险丝断开，保护板子不被破坏 ，如果正负极接反，那么二极管不导通，也防止了板子被损坏
下个章节介绍RS485总线设计
