前言

上一篇文章中，讲了maxGraph中修改样式的几种方式，有了这些知识储备，我们已经可以完成一些基本的修改节点、修改连线样式的自定义需求啦。
而这篇文章，则会着重从几个更具体的“奇葩”需求出发，进行实战。笔者会讲一些自己开发需求的过程中遇到的坑以及一些优化方法。

文本换行

换行相关CSS属性的介绍

  • 关于 word-wrap word-break wrap-space 这三个属性的区别，有很多博客讲的很详细了，大家可以自行搜索阅读，本文不再赘述。以下将以mxGraph内部的属性设置为主，讲解mxGraph内应该如何设置文本换行。

通过mxConstants.STYLE_WHITE_SPACE 和 WORD_WRAP

// 需要制定修改的样式表
const style = graph.getStylesheet().getDefaultVertexStyle(); style[mxConstants.STYLE_WHITE_SPACE] = "wrap"; // 默认值是 "nowrap"

// 直接赋值给 mxConstants
mxConstants.WORD_WRAP = "break-word"; // 默认值是 "normal"

缺陷：

  • 输入中文的时候可以正常换行。但有一个bug，假如输入的长文本是连续的数字/字母，文本只能在有空格的位置才能换行。

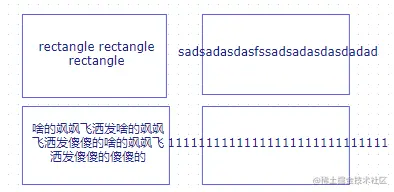

  • 如下图所示，左边两个是汉字 或者 带空格的单词组合，换行正常；右边两个长文本是连续的数字/字母，换行失效了。
  • 原因: 需要使用word-break:break-all;才能打断连续的数字/字母，但是mxGraph中没有内置word-break属性
  • 假如你的产品经理要求连续长文本也能得换行，那该咋办呢？ 由此引入修改节点样式的另一个方法。

通过mxGraph.prototype.setHtmlLabels()，设置word-break:break-all

// 第一步：调用该API( garph 为对应代码中 mxGrap h的实例，以下同)
graph.setHtmlLabels(true);

// 第二步：设置节点的文本是，使用 html 形式，并且写入 'word-break:break-all'
// vertex 为某节点
vertex.value = `<div style='word-break:break-all'>` + 'veryverylonggggggggggggggg' + '</div>';

缺陷：

  • 当我们去获取节点的value时，拿到的也是这串 html 标签的字符串。意味着我们想要拿到veryverylonggggggggggggggg的话，需要从"<div style='word-break:break-all'>veryverylonggggggggggggggg</div>"中截取
  • 如果是画布信息需要储存在后端，那么这一串html标签的字符串，都需要发送给后端。真正的数据部分夹在了html标签里发送给后端，明显很不合理。
  • 所以第二种方式能满足需求，但仍然不够完美。

最终方案：通过AOP装饰函数，复写mxGraph源码中的一个设置节点基础css的方法

  • mxSvgCanvas2D.prototype.getTextCss() 该返回一个节点基本样式的css字符串，该字符串会被设置为节点的基础css样式，即使某些css字段并不在mxConstants中。感兴趣的朋友可以去mxGraph包中的build.js里去搜索这个方法看一看。
  • 那么采用AOP装饰函数的思想，在这个方法的基础上添加我们需要自定义的css字段
    • utils.js ：定义一个AOP装饰函数工具
    // fn 为原函数，afterFn为我们自定义的额外函数
export const after = (fn, afterFn) => {
  return function () {
    // 调用一次原函数，并拿到返回值，也就是mxGraph本身定义的节点基础 css样式 的字符串
    const ret = fn.apply(this, arguments);

    // 将以上的 css 字段入参给我们自定义的函数处理后，再 return 出去
    return afterFn(ret);
  };
};
    • mxgraph.vue ：在自己的mxgraph组件中，改写mxSvgCanvas2D.prototype.getTextCss
    import { after } from '....';

// r仍然需要设置html label
graph.setHtmlLabels(true);

// fn 为原函数，afterFn为我们自定义的额外函数
mxSvgCanvas2D.prototype.getTextCss = after(mxSvgCanvas2D.prototype.getTextCss, originCss => {
// 将 word-break: break-all 直接拼在原css后面
return `${originCss}word-break: break-all;`
})

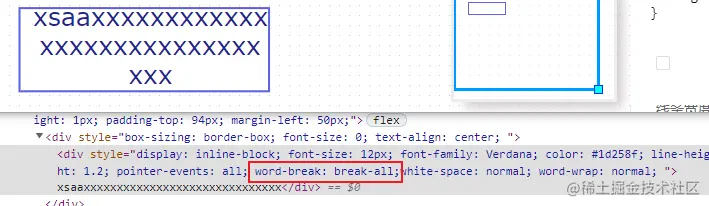

  • 可以看到对应文本的dom节点内，已经有了我们写入的word-break: break-all; 举一反三，也可以写入其他自定义的公共样式，规避mxConstants内置样式的限制 image.png
