1. 内存布局

内存五大区

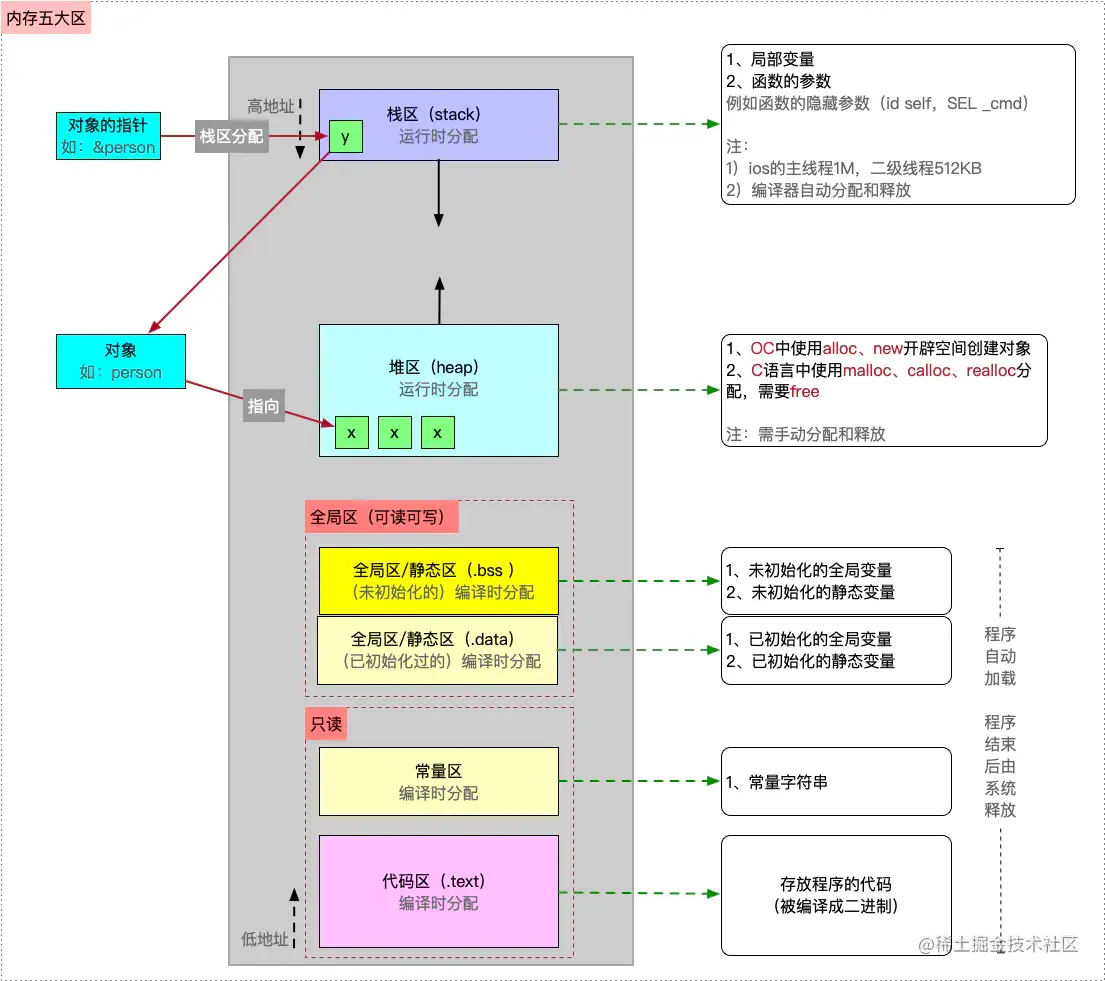

在iOS中，内存主要分为栈区、堆区、全局区、常量区、代码区五大区域。如下图所示

栈区（Stack）

定义

栈是系统数据结构，其对应的进程或者线程是唯一的
栈是向低地址扩展的数据结构
栈是一块连续的内存区域，遵循先进后出（FILO）原则
栈区一般在运行时分配

存储

栈区是由编译器自动分配并释放的，主要用来存储

局部变量
函数的参数，例如函数的隐藏参数（id self，SEL _cmd）

优缺点

优点：因为栈是由编译器自动分配并释放的，不会产生内存碎片，所以快速高效
缺点：栈的内存大小有限制，数据不灵活
- iOS主线程栈大小是1MB
- 其他线程是512KB
- MAC只有8M

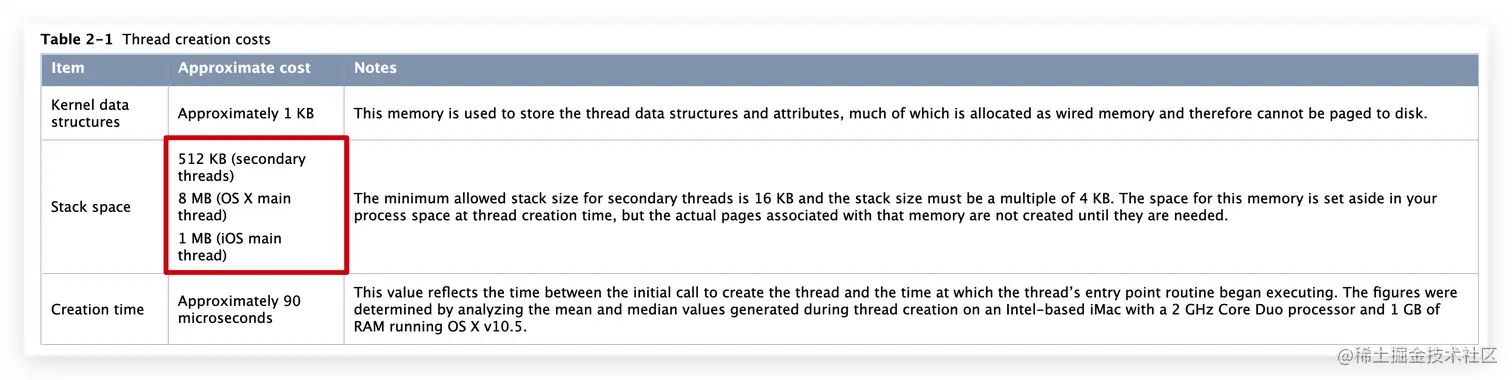

以上内存大小的说明，在Threading Programming Guide中有相关说明：

堆区（Heap）

定义

堆是向高地址扩展的数据结构
堆是不连续的内存区域，类似于链表结构（便于增删，不便于查询），遵循先进先出（FIFO）原则
堆区的分配一般是在运行时分配

存储

堆区是由程序员动态分配和释放的，如果程序员不释放，程序结束后，可能由操作系统回收，主要用于存放

OC中使用alloc或者使用new开辟空间创建对象
C语言中使用malloc、calloc、realloc分配的空间，需要free释放

优缺点

优点：灵活方便，数据适应面广泛
缺点：需手动管理，速度慢、容易产生内存碎片

当需要访问堆中内存时，一般需要先通过对象读取到栈区的指针地址，然后通过指针地址访问堆区

全局区（静态区，即.bss & .data）

全局区是编译时分配的内存空间，在程序运行过程中，此内存中的数据一直存在，程序结束后由系统释放，主要存放

未初始化的全局变量和静态变量，即BSS区（.bss）
已初始化的全局变量和静态变量，即数据区（.data）

其中，全局变量是指变量值可以在运行时被动态修改，而静态变量是static修饰的变量，包含静态局部变量和静态全局变量

常量区（即.rodata）

常量区是编译时分配的内存空间，在程序结束后由系统释放，主要存放

已经使用了的，且没有指向的字符串常量

字符串常量因为可能在程序中被多次使用，所以`在程序运行之前就会提前分配内存

代码区（即.text）

代码区是编译时分配主要用于存放程序运行时的代码,代码会被编译成二进制存进内存的

五大区验证

栈区（Stack）

验证代码如下：

- (void)testStack {
    NSLog(@"************栈区************");
    // 栈区
    int a = 10;
    int b = 20;
    NSObject *object = [NSObject new];

    NSLog(@"a == \t%p",&a);
    NSLog(@"b == \t%p",&b);
    NSLog(@"object == \t%p",&object);
    NSLog(@"%lu", sizeof(&object));
    NSLog(@"%lu", sizeof(a));
}

上面代码中，a、b、object都是局部变量，这些变量都存储在栈区。运行结果：

堆区（Heap）

验证代码如下：

- (void)testHeap{
    NSLog(@"************堆区************");
    // 堆区
    NSObject *object1 = [NSObject new];
    NSObject *object2 = [NSObject new];
    NSObject *object3 = [NSObject new];
    NSLog(@"object1 = %@",object1);
    NSLog(@"object2 = %@",object2);
    NSLog(@"object3 = %@",object3);
    // 访问---通过对象->堆区地址->存在栈区的指针
}

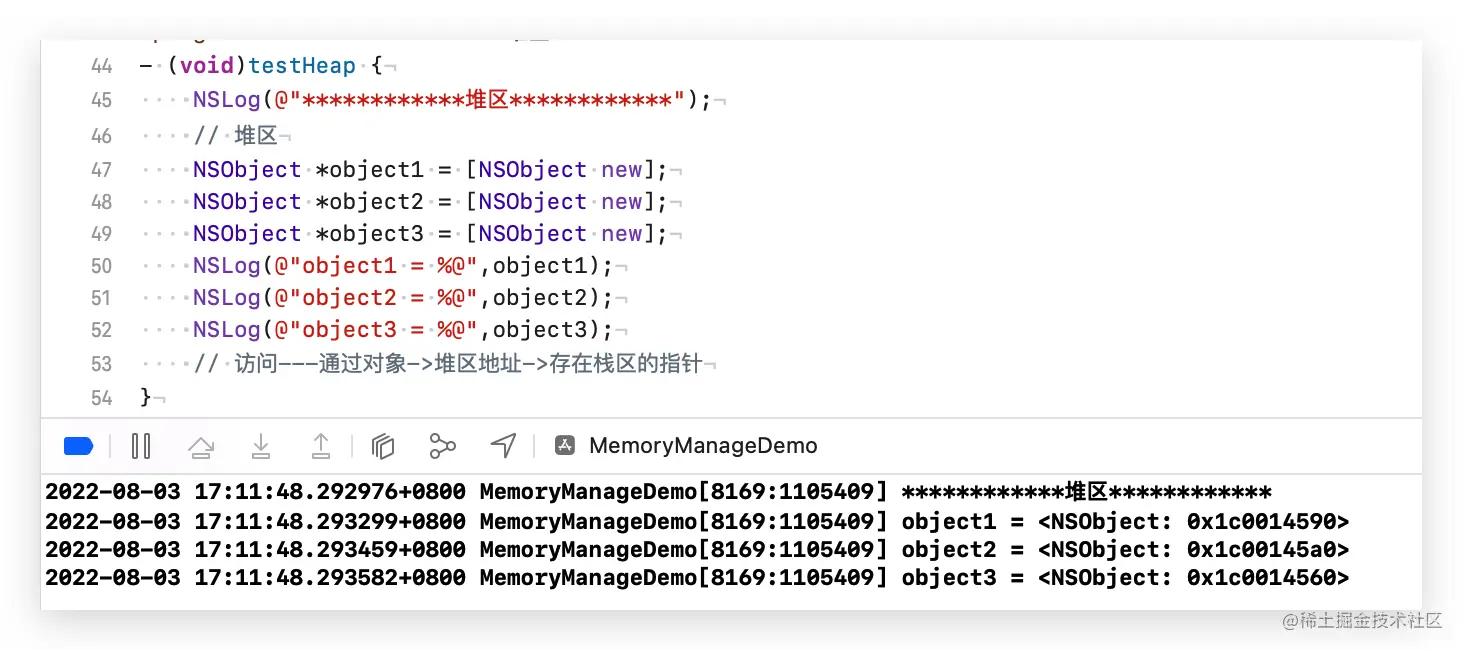

上面代码创建了三个变量，这三个变量都存储在栈区，这些变量存储的指针都指向堆区的对象。运行结构见下图：

全局区/常量区

案例代码如下：

int clA;
int clB = 10;

static int bssA;
static NSString *bssStr1;
static int bssB = 10;
static NSString *bssStr2 = @"hello";
static NSString *name = @"name";

- (void)testGlobal {
    NSLog(@"************栈区************");
    int sa = 10;
    NSLog(@"bssA == \t%p",&sa);
    NSLog(@"\n\n************全局区************");
    NSLog(@"clA == \t%p",&clA);
    NSLog(@"bssA == \t%p",&bssA);
    NSLog(@"bssStr1 == \t%p",&bssStr1);
    NSLog(@"clB == \t%p",&clB);
    NSLog(@"bssB == \t%p",&bssB);
    NSLog(@"bssStr2 == \t%p",&bssStr2);
    NSLog(@"bssStr2 == \t%p",&name);
}

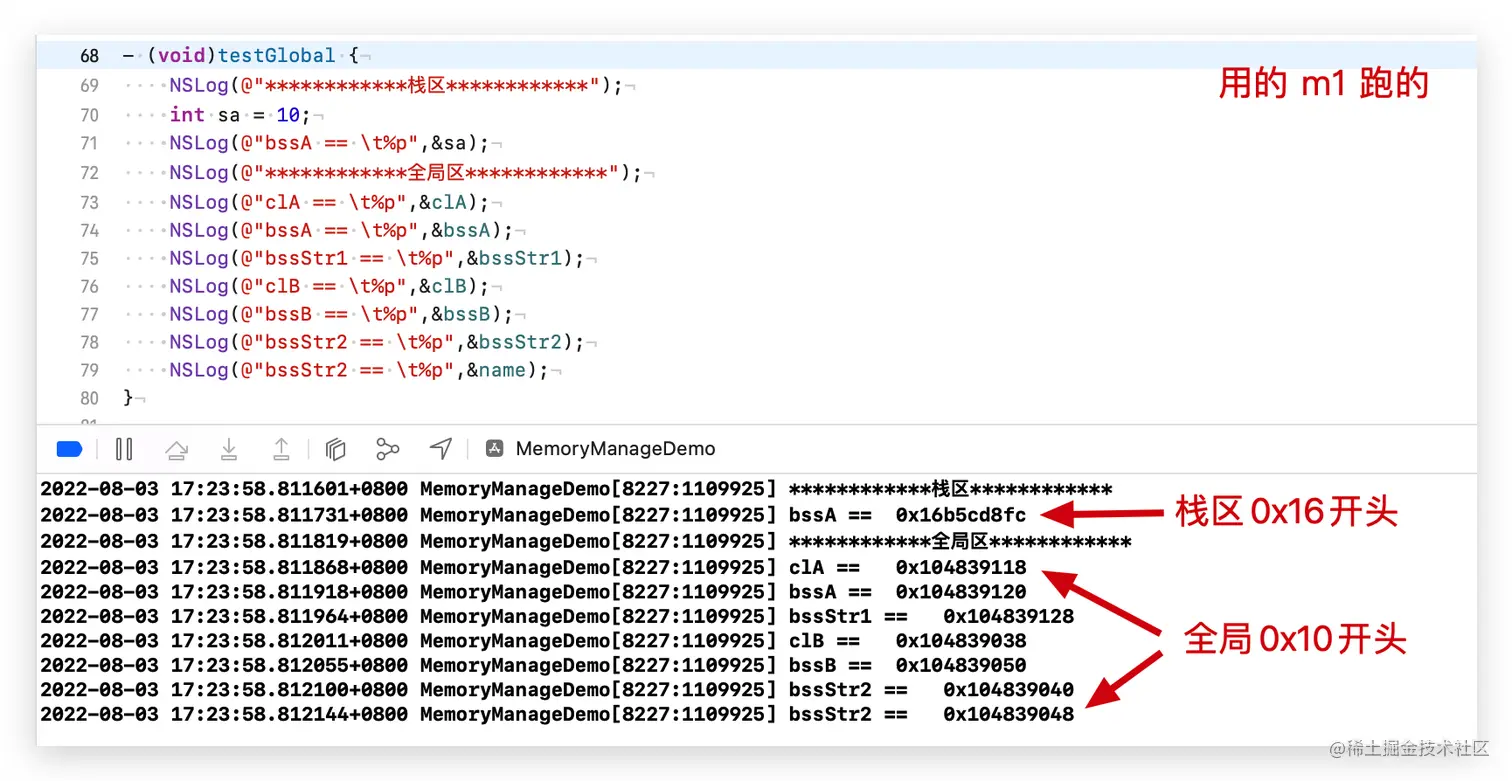

在上面案例中，通过打印全局区的变量的地址与栈区变量进行对比，运行结果见下图：

函数栈

函数栈又称为栈区，在内存中从高地址往低地址分配，与堆区相对，具体图示请查看文章最开始的图示
栈帧是指函数（运行中且未完成）占用的一块独立的连续内存区域
应用中新创建的每个线程都有专用的栈空间，栈可以在线程期间自由使用。而线程中有千千万万的函数调用，这些函数共享进程的这个栈空间。每个函数所使用的栈空间是一个栈帧，所有的栈帧就组成了这个线程完整的栈
函数调用是发生在栈上的，每个函数的相关信息（例如局部变量、调用记录等）都存储在一个栈帧中，每执行一次函数调用，就会生成一个与其相关的栈帧，然后将其栈帧压入函数栈，而当函数执行结束，则将此函数对应的栈帧出栈并释放掉

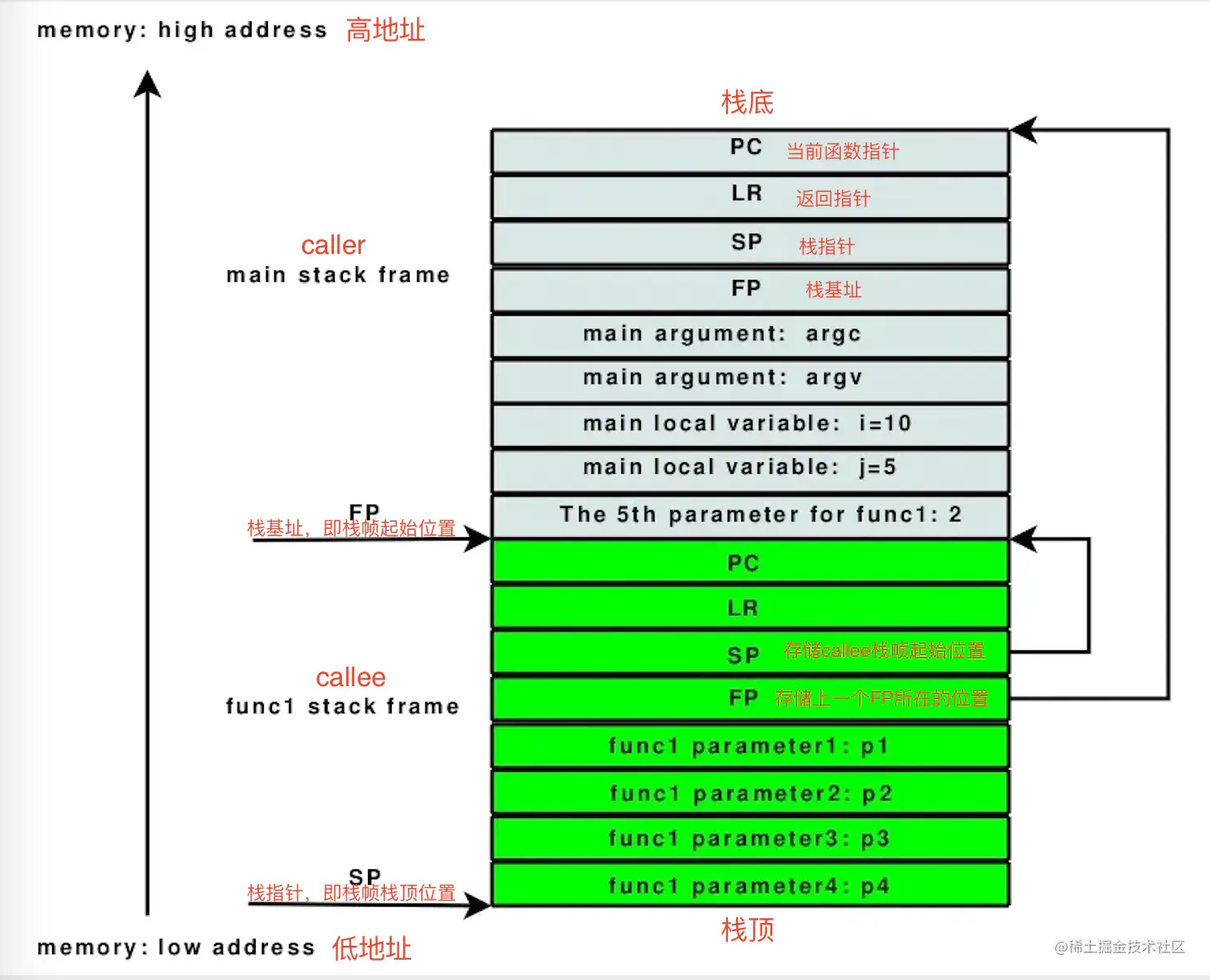

如下图所示，是经典图 - ARM的栈帧布局方式\

ARM的栈帧布局方式

其中main stack frame为调用函数的栈帧
func1 stack frame为当前函数(被调用者)的栈帧
栈底在高地址，栈向下增长。
FP就是栈基址，它指向函数的栈帧起始地址
SP则是函数的栈指针，它指向栈顶的位置。
ARM压栈的顺序很是规矩(也比较容易被黑客攻破么)，依次为当前函数指针PC、返回指针LR、栈指针SP、栈基址FP、传入参数个数及指针、本地变量和临时变量。如果函数准备调用另一个函数，跳转之前临时变量区先要保存另一个函数的参数。
ARM也可以用栈基址和栈指针明确标示栈帧的位置，栈指针SP一直移动，ARM的特点是，两个栈空间内的地址（SP+FP）前面，必然有两个代码地址（PC+LR）明确标示着调用函数位置内的某个地址。

堆栈溢出

一般情况下应用程序是不需要考虑堆和栈的大小的，但是事实上堆和栈都不是无上限的，过多的递归会导致栈溢出，过多的alloc变量会导致堆溢出。

所以预防堆栈溢出的方法：
（1）避免层次过深的递归调用；

（2）不要使用过多的局部变量，控制局部变量的大小；

（3）避免分配占用空间太大的对象，并及时释放;

（4）实在不行，适当的情景下调用系统API修改线程的堆栈大小；

栈帧示例

描述下面代码的栈帧变化

int Add(int x,int y) {
    int z = 0;
    z = x + y;
    return z;
}
int main() {
    int a = 10;
    int b = 20;
    int ret = Add(a, b);
}

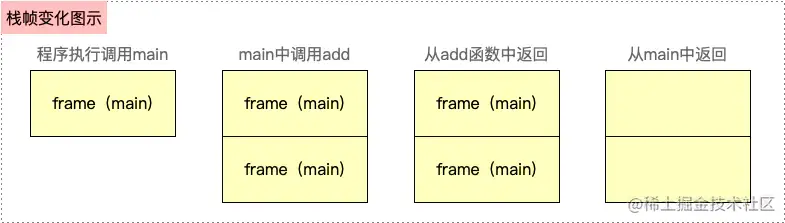

程序执行时栈区中栈帧的变化如下图所示

2. `TiggedPointer` 小对象

什么是小对象

我们知道一个对象至少要8个字节，但是对于一些数据来说是有些浪费的，比如NSNumber、NSDate、NSString(小字符串)。所以64位环境下，引入了Tagged Pointer技术，用一个小对象来存储这些数据。以字符串为例，见下图：

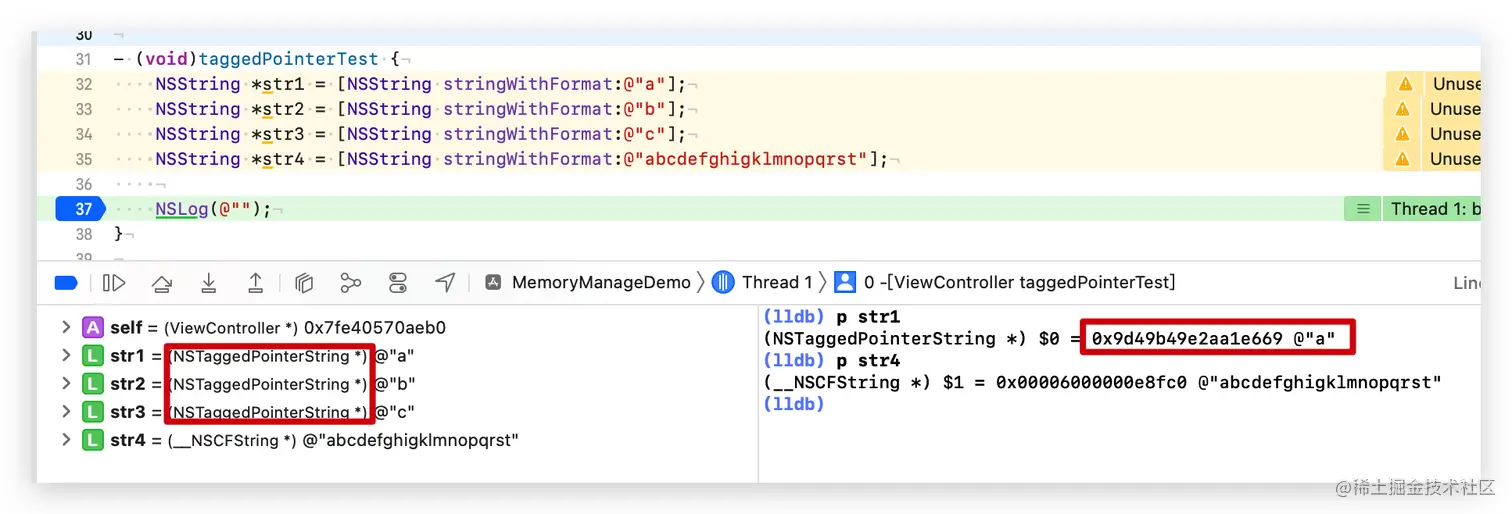

通过上面的案例发现，str1和str4的区别，str1的类型是NSTaggedPointerString，而str4是__NSCFString类型。同时通过控制台输出地址发现，其地址也有很大的区别

案例分析

通过具体案例来分析，案例代码：

// 案例 01
- (void)taggedPointerTest01
{
    self.queue = dispatch_queue_create("com.yj.cn", DISPATCH_QUEUE_CONCURRENT);
    for (int i = 0; i < 10000; i++) {
        dispatch_async(self.queue, ^{
            self.nameString = [NSString stringWithFormat:@"aaa"];
             NSLog(@"%@", self.nameString);
        });
    }
}
// 案例 02
- (void)taggedPointerTest02
{
    self.queue = dispatch_queue_create("com.cooci.cn", DISPATCH_QUEUE_CONCURRENT);
    for (int i = 0; i<10000; i++) {
        dispatch_async(self.queue, ^{
            self.nameString = [NSString stringWithFormat:@"abcdefghigklmnopqrst"];
             NSLog(@"%@", self.nameString);
        });
    }
}

分别运行上面两个案例，会有怎么样的结果呢？

taggedPointerTest01 正常运行
taggedPointerTest02 会报错

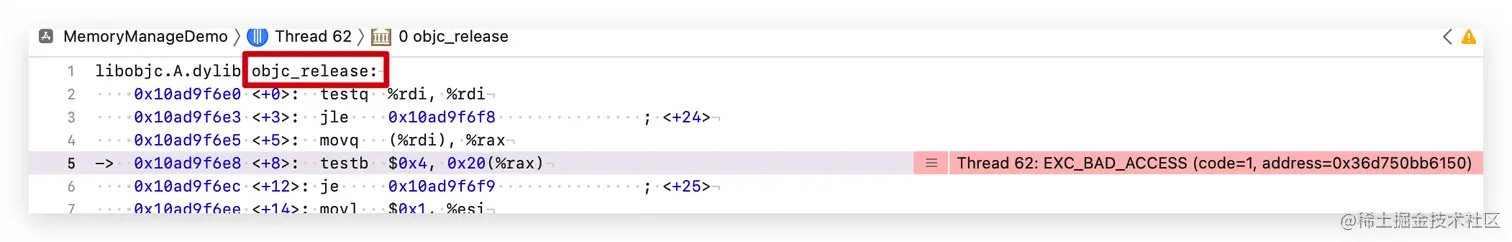

打开汇编调试，查看taggedPointerTest02报错信息，见下图：

坏内存访问，为啥呢？因为 set 方法实际就是retain新值，release旧值。由于nameString修饰为nonatomic所以是线程不安全的。当多条线程同时访问，造成多次release，所以会出现坏内存访问。怎么解决？可以将属性 nameString 修饰符改为atomic或在循环中加锁

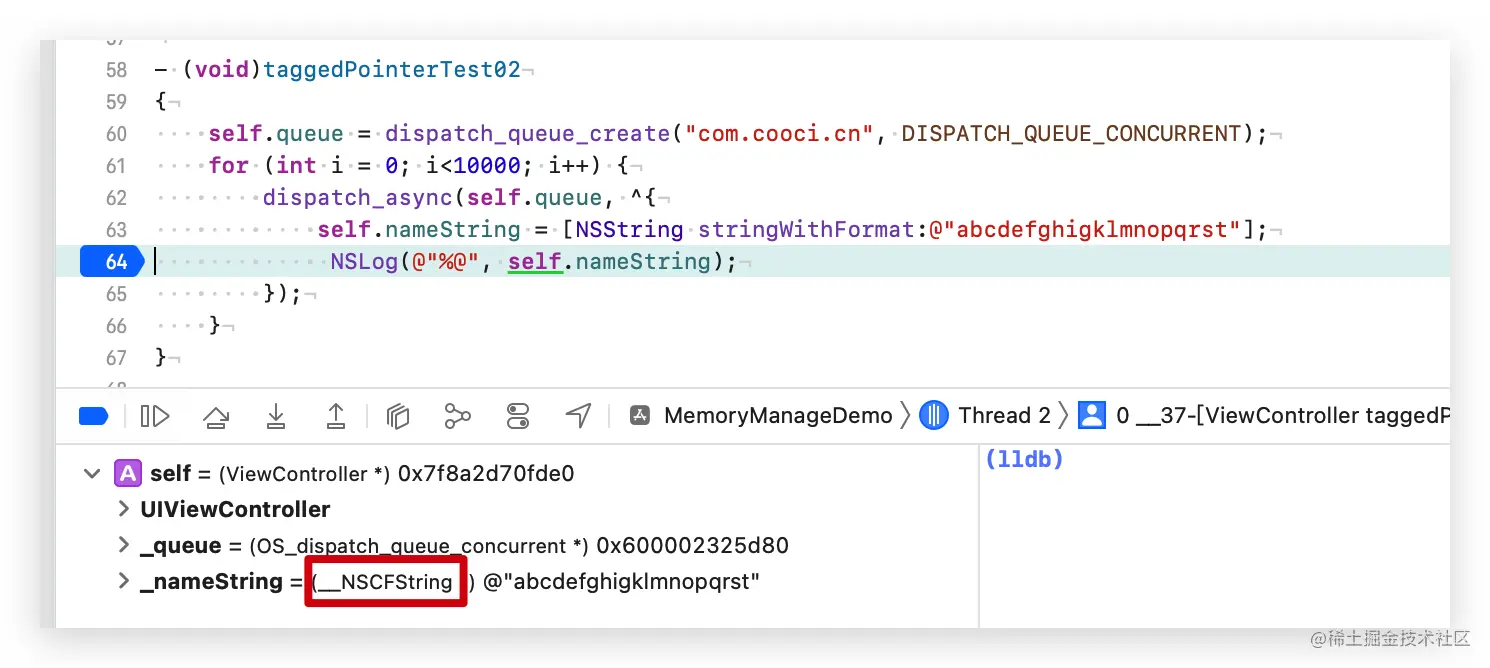

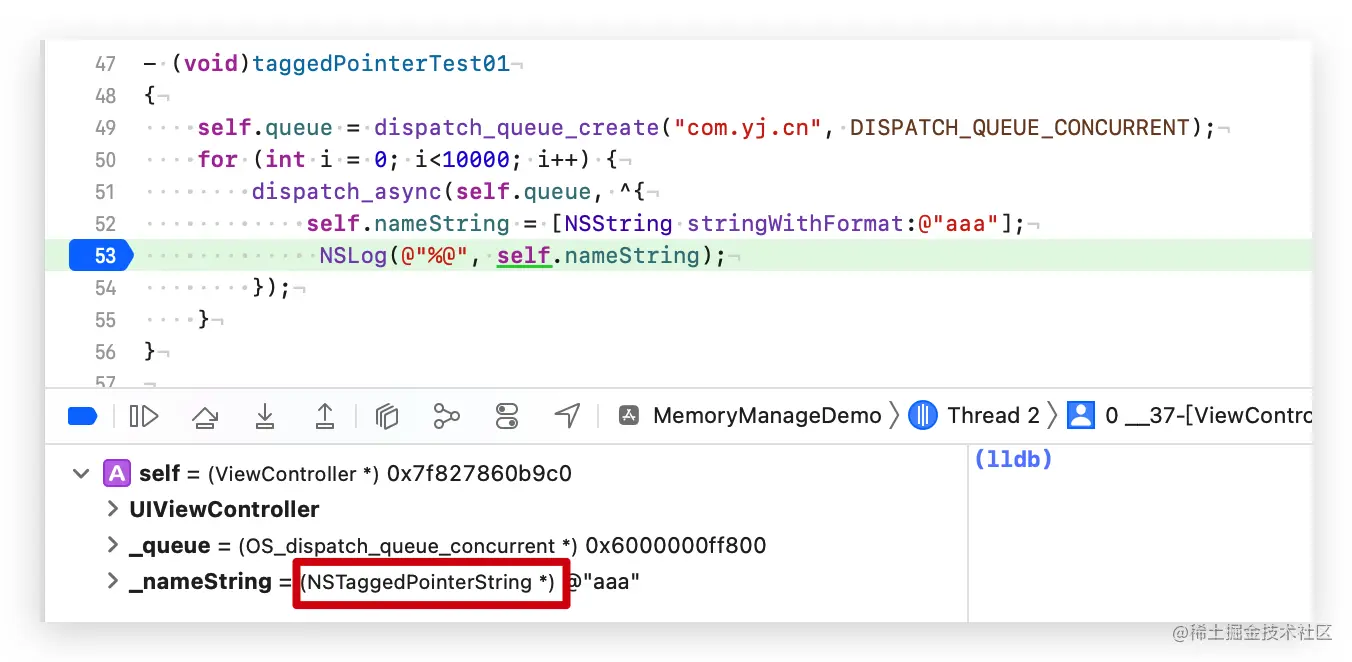

为啥 taggedPointerTest01 正常呢？分别在循环中打断点，如下：

taggedPointerTest01 中 nameString 是 NSTaggedPointerStirng *

taggedPointerTest02 中 nameString 是 NSCFStirng *

正常对象都是指针指向堆内存中的地址，所以taggedPointerTest02会因为多线程访问而造成坏内存访问，而TaggedPointer存储在常量区，不会创建内存。在进行对象释放时，针对TaggedPointer类型进行了过滤处理，也就说TaggedPointer类型不会对引用计数进行处理。见下面源码：

`TaggedPointer` 原理分析

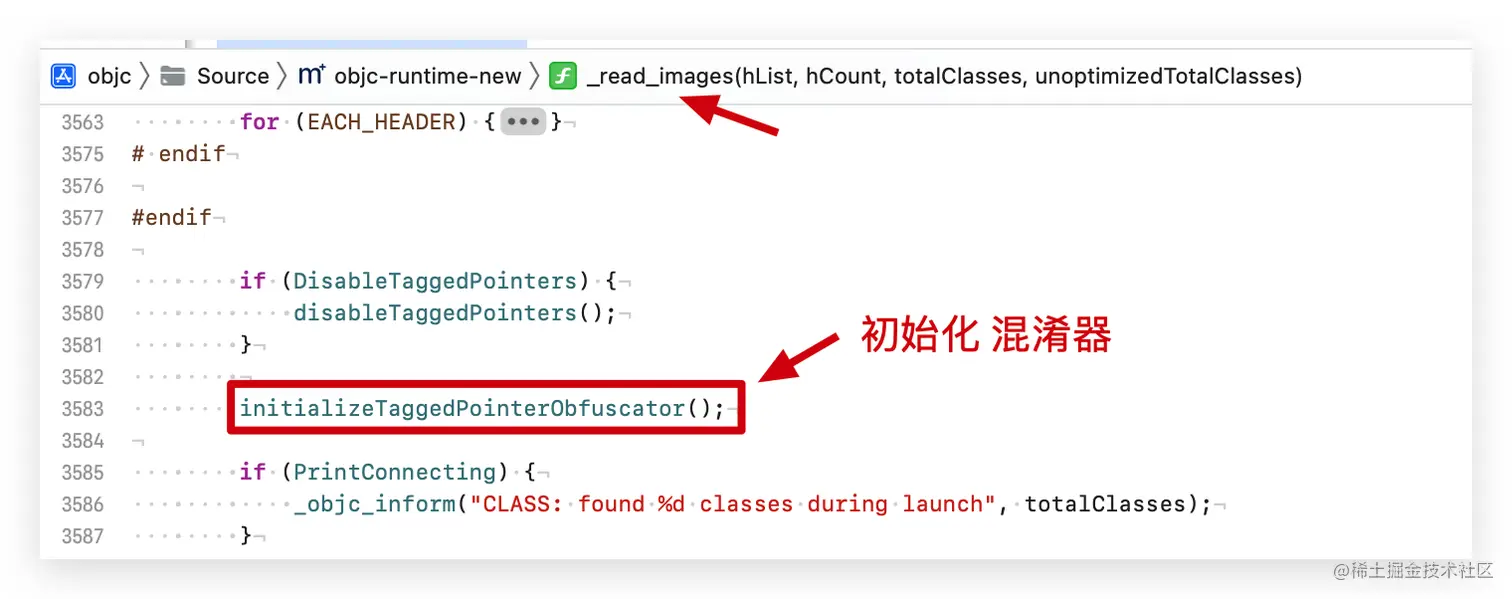

我们在进行类的加载_read_images方法中已经探索到了TiggedPointer方面的内容。见下图：

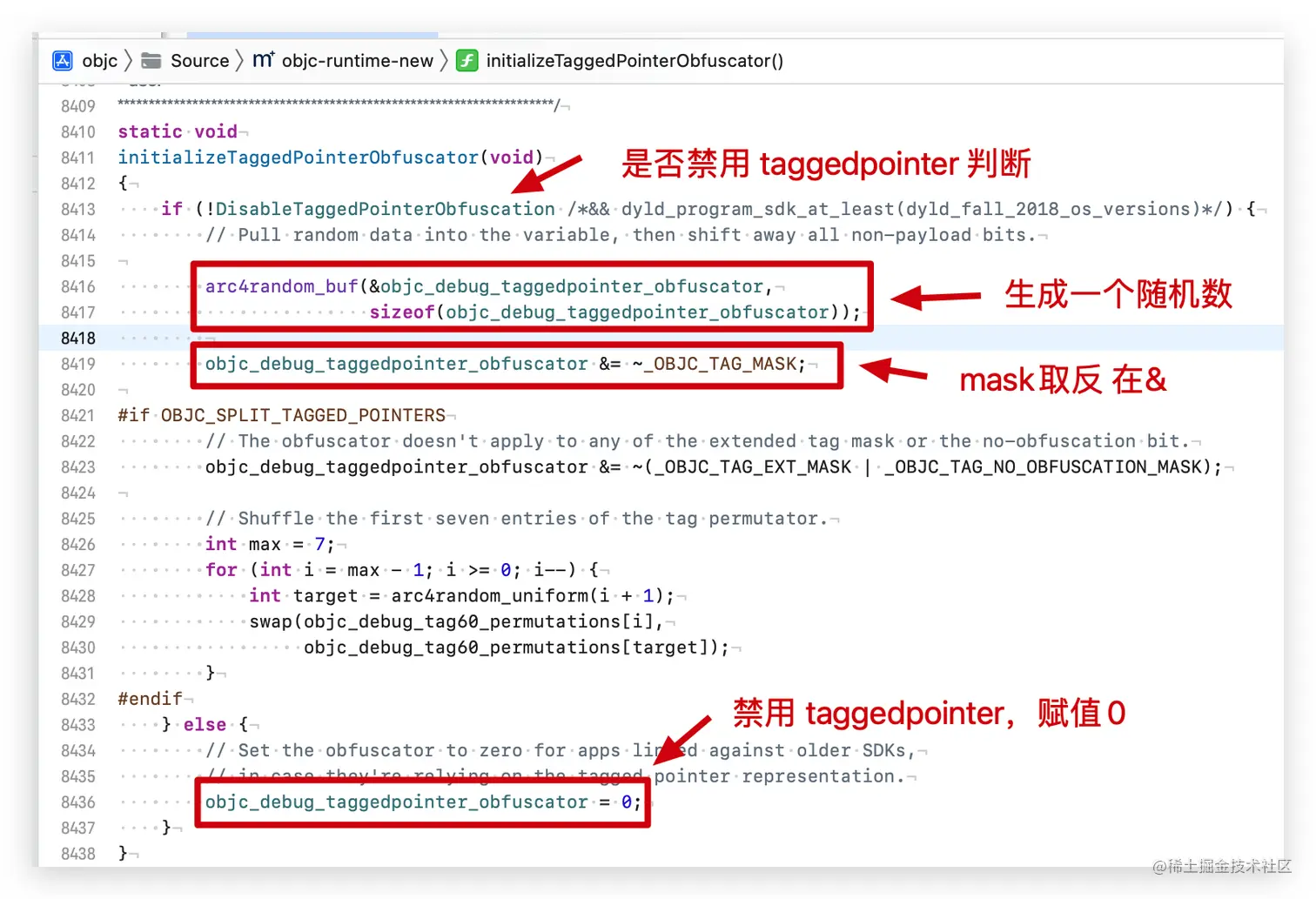

找到 initializeTaggedPointerObfuscator，插卡混淆器源码：

也就是说上面 taggedPointerTest 案例中 p str1 打印的是混淆后的指针

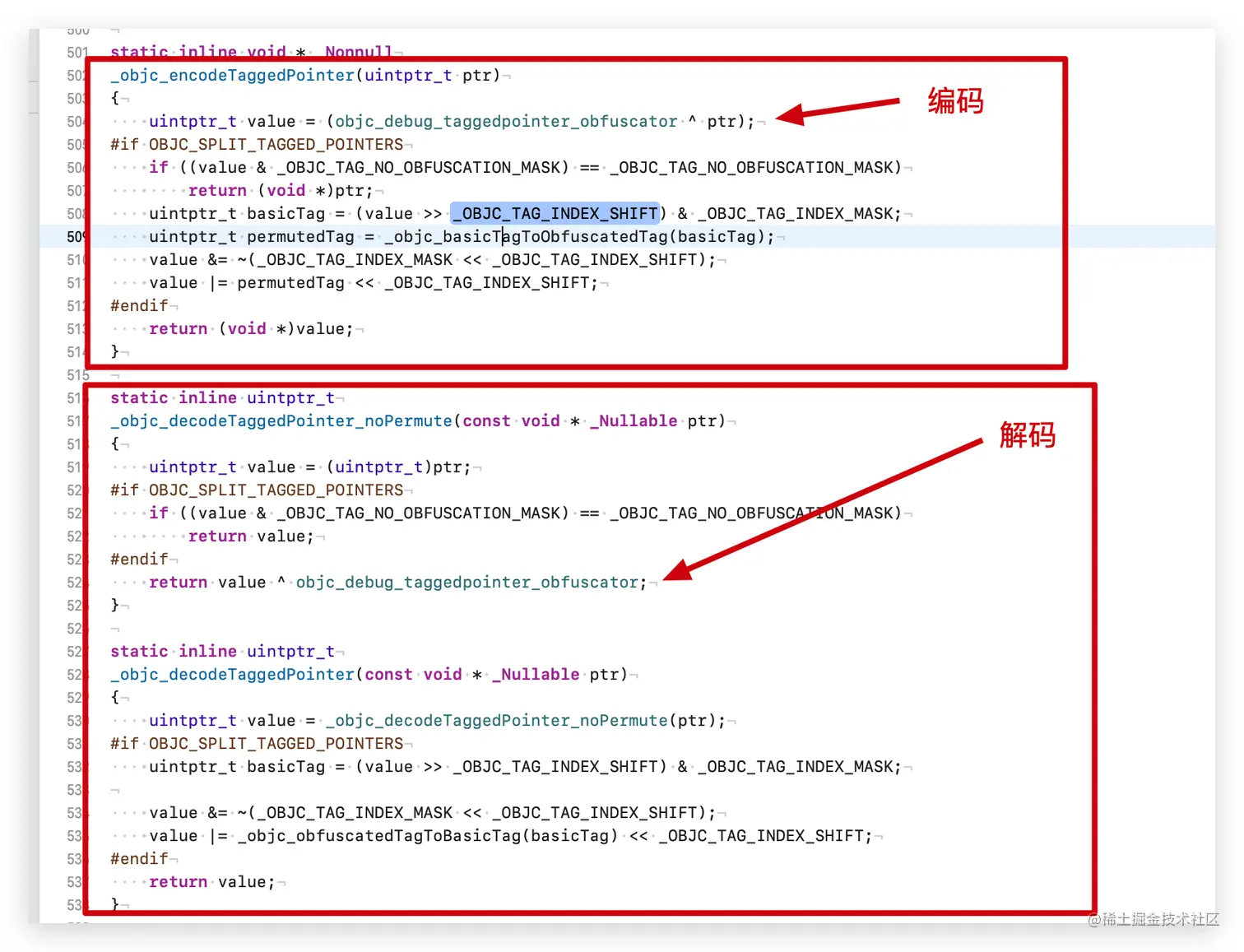

搜索objc_debug_taggedpointer_obfuscator，找到针对TaggedPointer对象的指针编码和解码算法：

通过上面的算法可以发现，编码过程为：

uintptr_t value = (objc_debug_taggedpointer_obfuscator ^ ptr);

解码过程为：

value ^ objc_debug_taggedpointer_obfuscator;

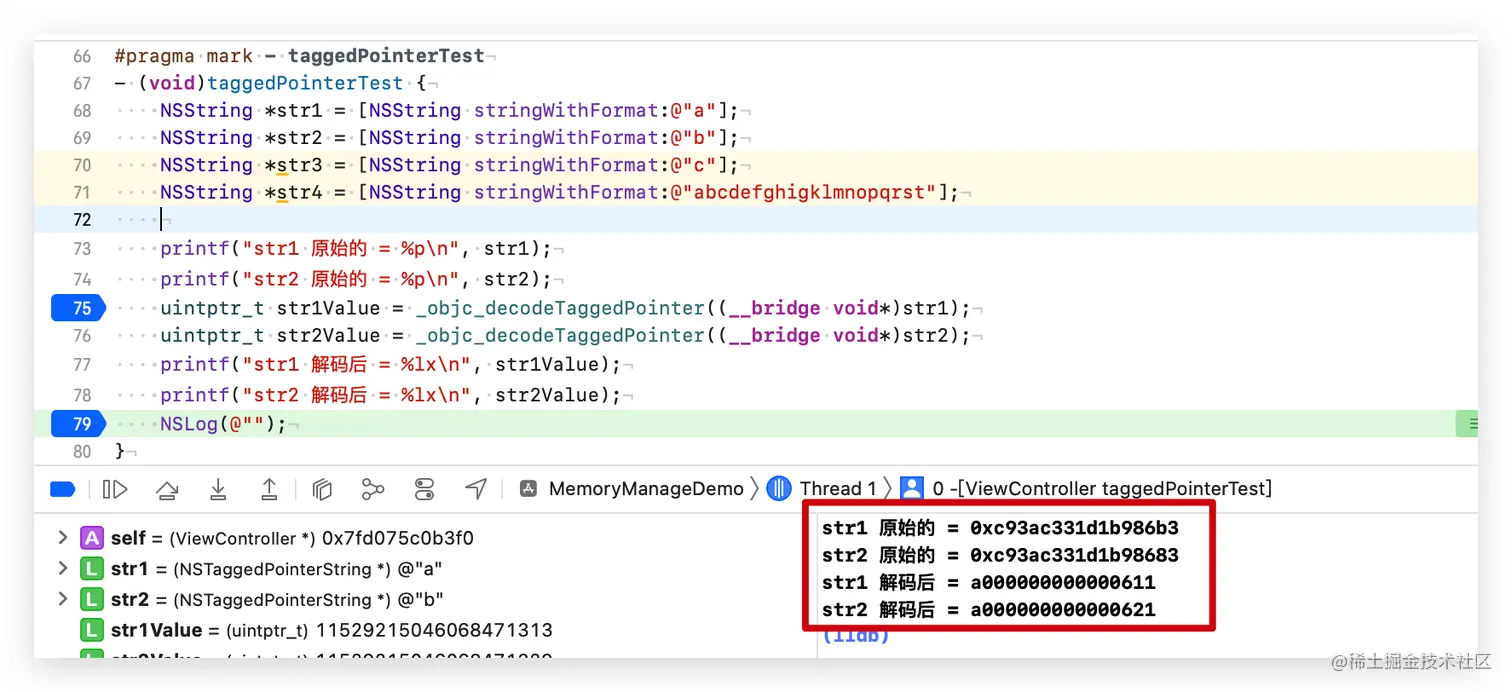

找到了编解码方法，可通过解码方法，将 taggedPointerTest 中 str 解码看看：

a000000000000611、a000000000000621这种解码后的地址代表啥意思呢？继续探索。。。

`TaggedPointer` 指针类型分析

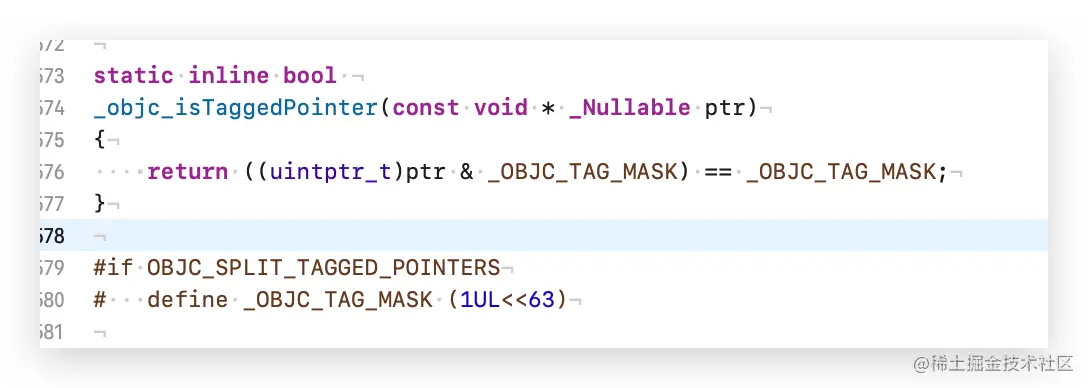

在 objc 源码中找到 TaggedPointer

判断一个对象是否为TaggedPointer类型，通过对象指针&上_OBJC_TAG_MASK之后并等于_OBJC_TAG_MASK自己；而这个mask是高位是1，其余位都是0的。也就是说如果一个对象的最高位是1，则视为小对象

稍作修改上面的案例代码继续分析：

通过上面的案例的输出结构，大胆猜测：高位的0xa代表NSString，0xb代表NSNumber，0xe代表NSDate。是不是这样呢？我们来看下源码:

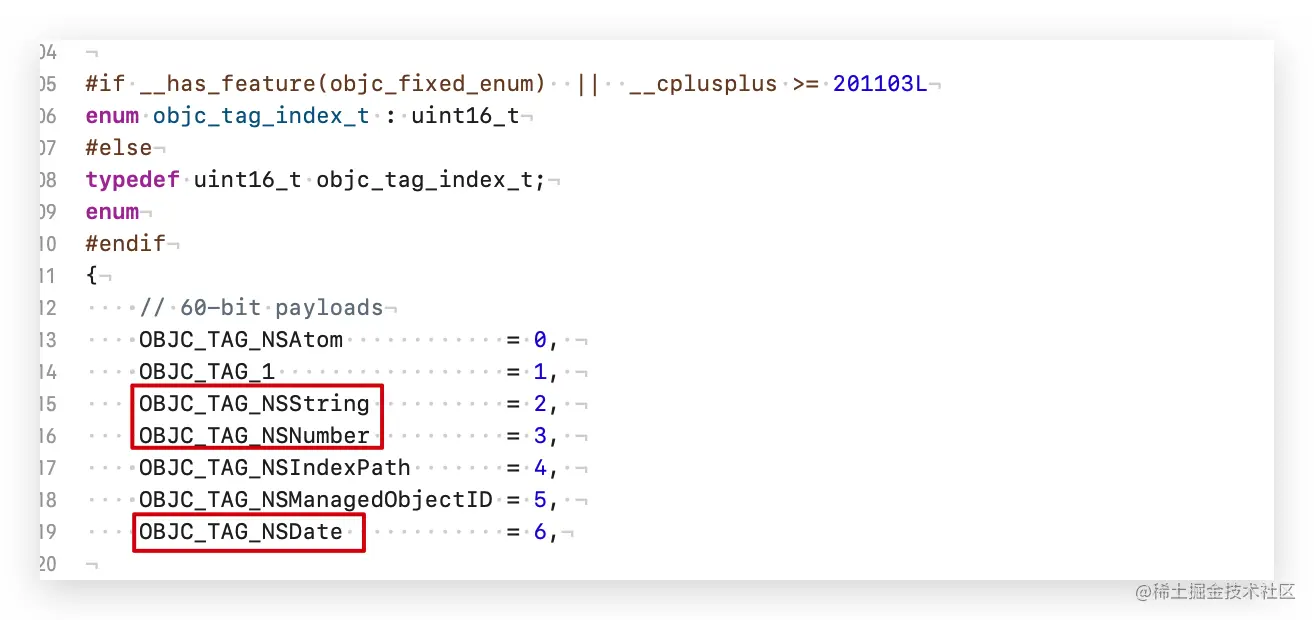

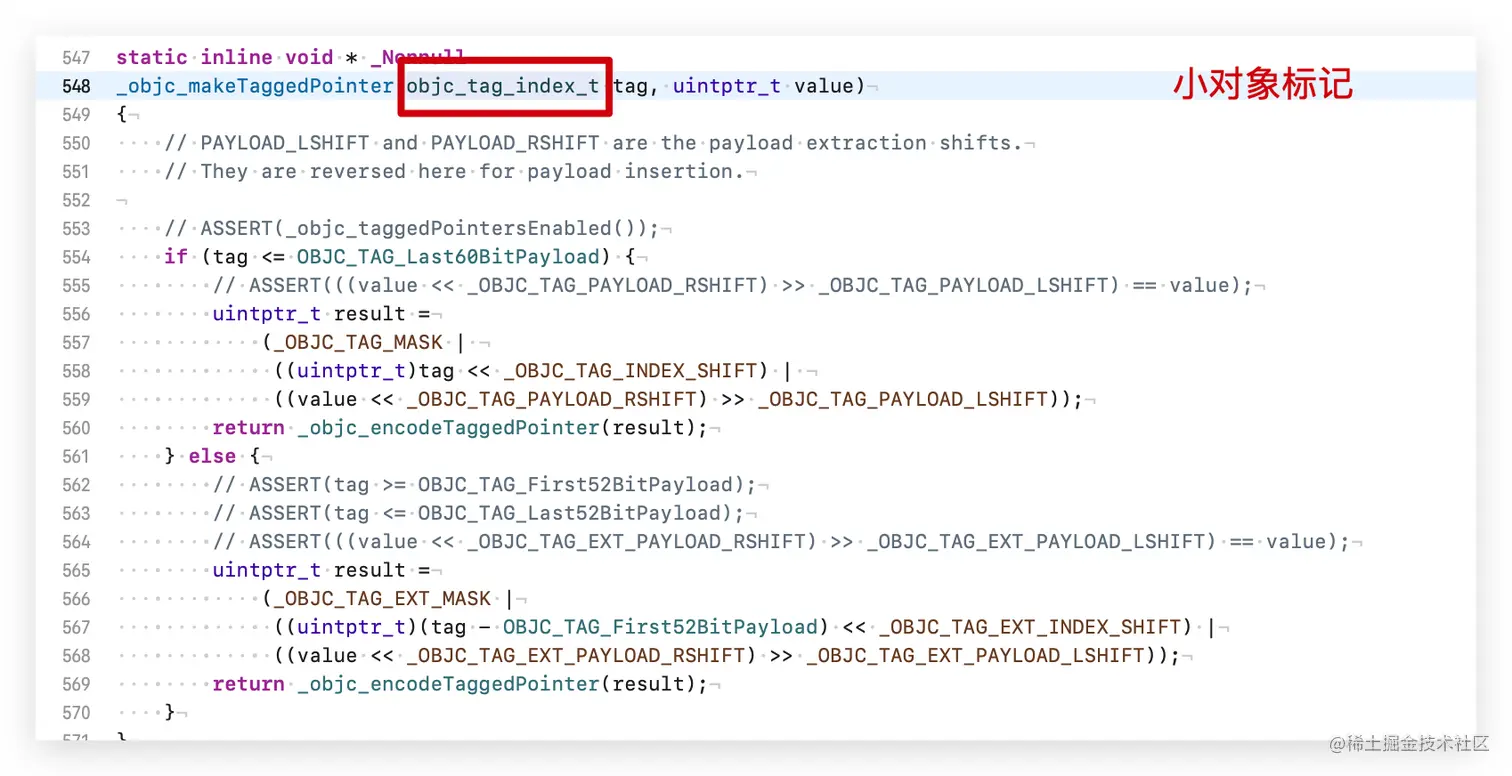

在小对象类型进行标记时，传入了objc_tag_index_t类型的tag，查看objc_tag_index_t的定义：

上面猜测：

NSString：0xa = 10 = 1010 去掉最高位(小对象标识为) 1 = 010 = 2
NSNumber：0xb = 11 = 1011 去掉最高位(小对象标识为) 1 = 011 = 3
NSDate：0xe = 14 = 1110 去掉最高位(小对象标识为) 1 = 110 = 6

这么巧么。。。居然就猜对了。。。

`TaggedPointer`值分析

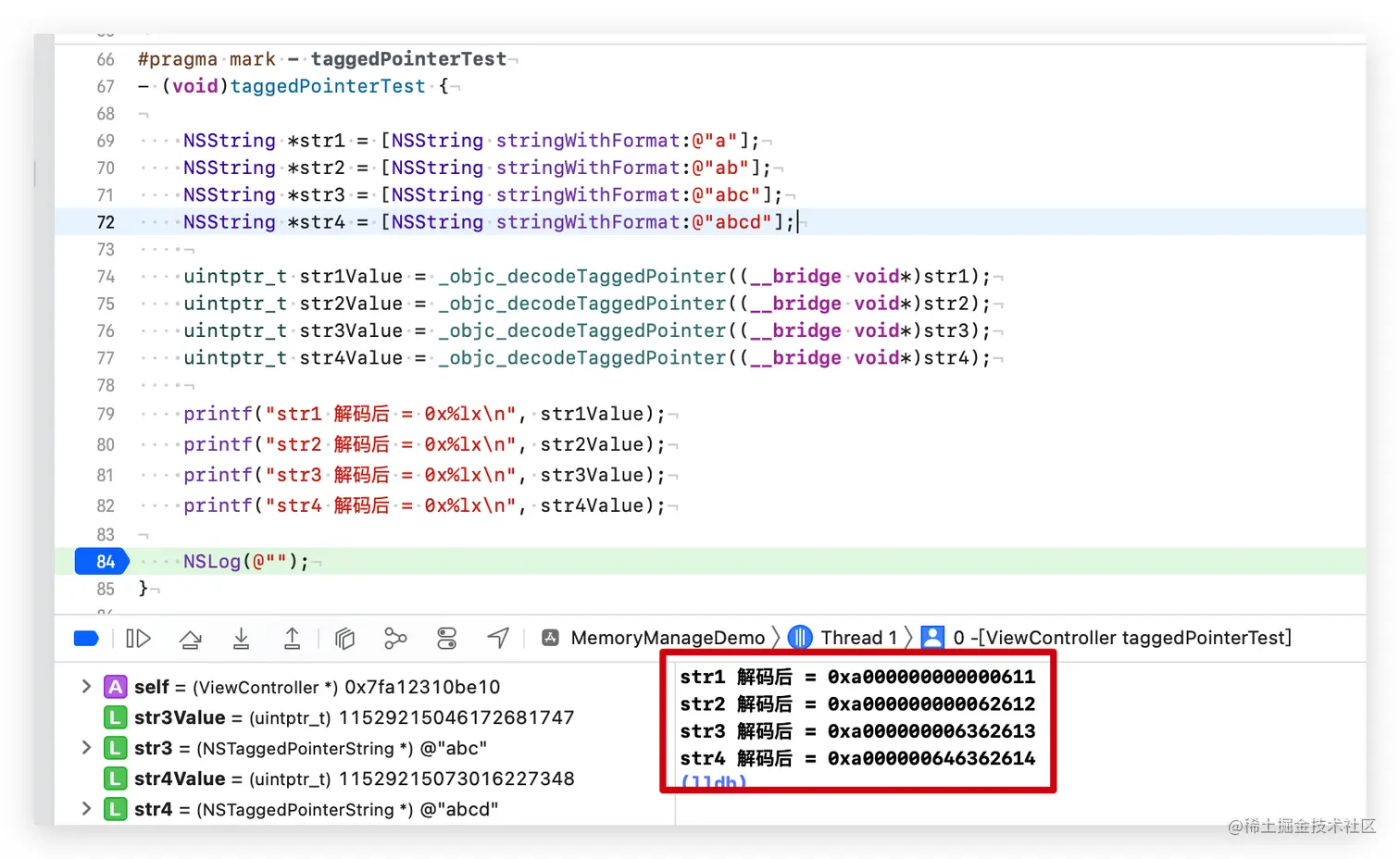

稍作修改上面的案例代码继续分析：

从输出中可以看出指针的末尾位表示小对象的长度。那么字符串值存储在哪呢？仔细观察可也看出 4个输出结果除了最高后一位长度值不一样，其它位 str4包含str3->str2->str1，正如 abcd包含abc->ab->a；这难道仅仅是巧合吗？非也非也。。。

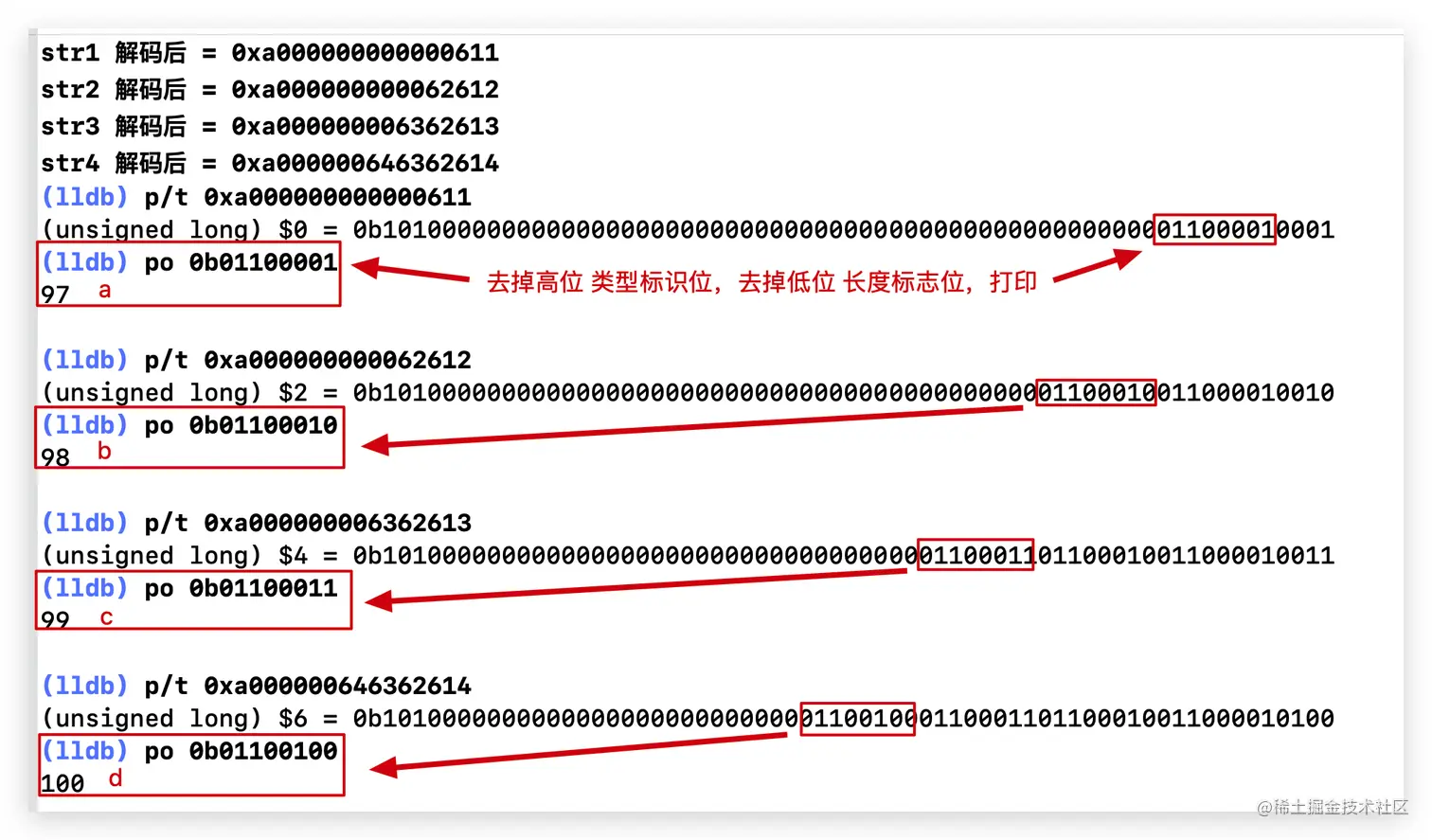

将输出的结果转为二进制，再来看看：

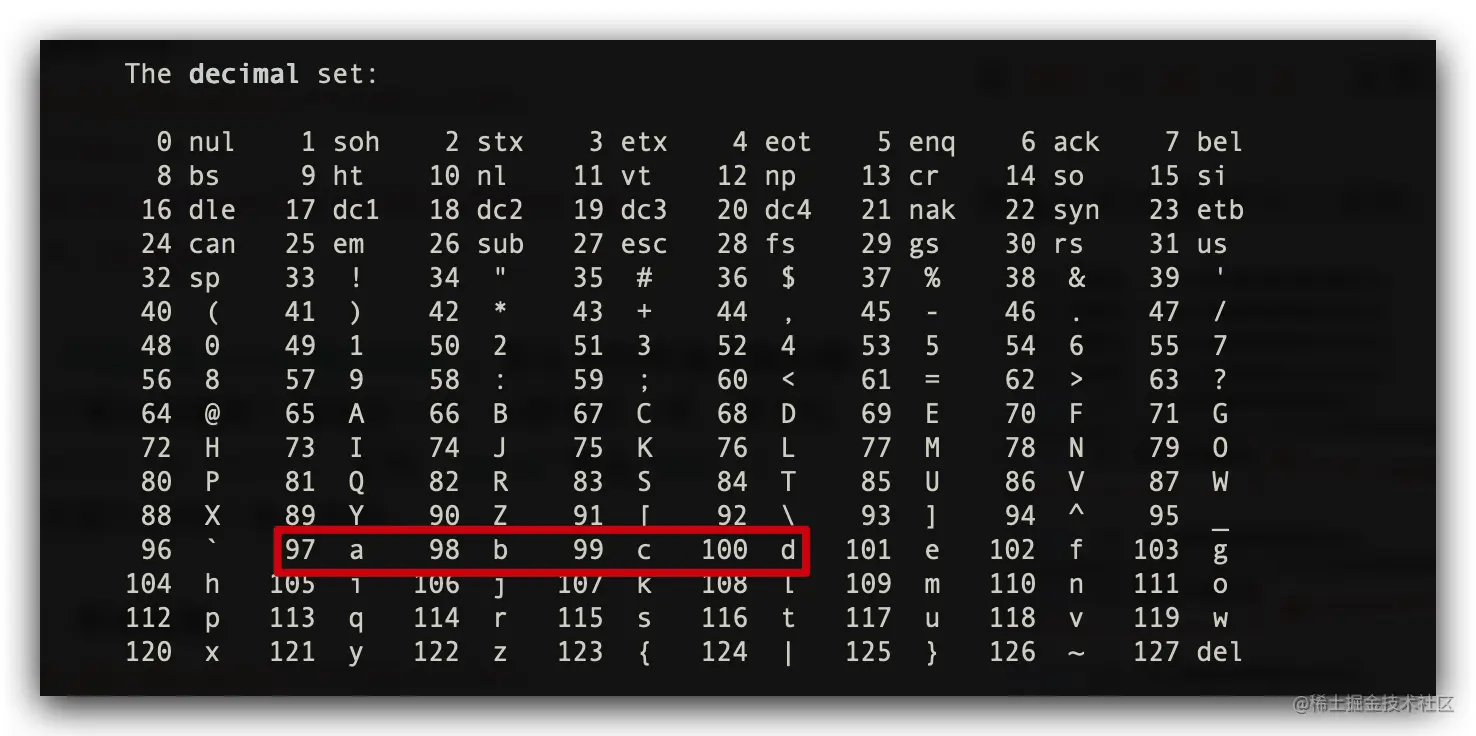

在终端输入 man ascii 查看 ascii 表：

通过上面可以看出，小对象的指针包含了对象类型，对象的值，对象的长度信息。

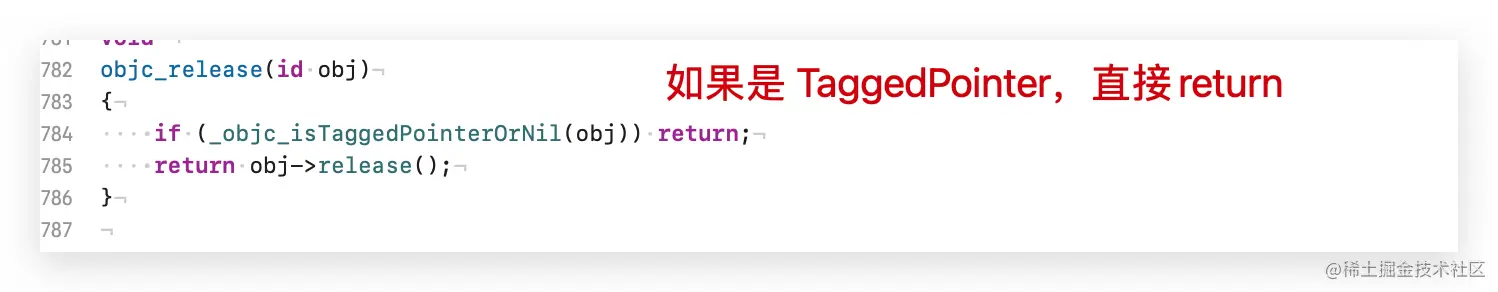

总结：通过解读源码和案例的分析，我们发下小对象在进行释放操作时会被过滤，不会执行相关的释放流程，其是存储在常量区，并不会进行内存的申请和释放，效率高了很多！

3.引用计数

我们知道iOS中内存管理分MRC和ARC，不管是哪种，都是对引用计数的处理，这些方法涉及：alloc、dealloc、realease、retain 等。MRC环境下，需要开发者手动调用这些方法，ARC环境，系统会自动调用。那么这些方法的实现原理是怎样的呢？我们逐步分析

首先回顾一下，nonpointer isa表示它不⽌是类对象地址，isa中包含了类信息、对象的引⽤计数等，使用了结构体位域，针对不同架构（arm64、x86）提供了对应的位域设置规则。其中包括了两个重要的字段：has_sidetable_rc是否有引用计数表和 extra_rc引用计数值。

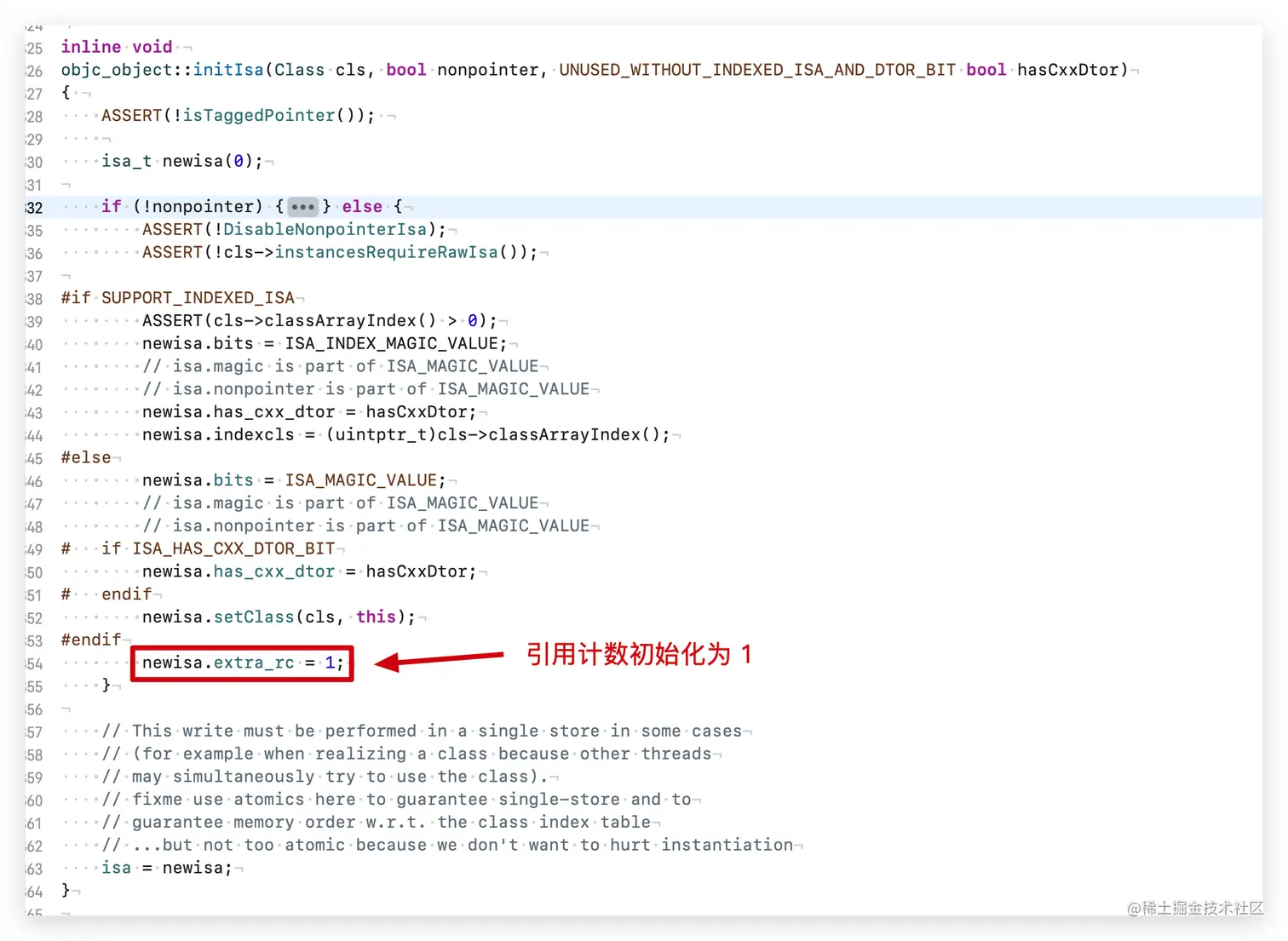

如何去分析他们之间的关系呢，在前面的章节中，已经分析了alloc的处理流程，完成isa的创建，并初始化引用计数为1。见下图：

我们知道retain会对对象的引用计数进行操作，下面从retain方法开始分析。

`retain` 方法

在 objc 源码中找到 retain 实现

inline id
objc_object::retain() {
    // 首先判断是不是小对象
    ASSERT(!isTaggedPointer());
    // 调用 rootRetain
    return rootRetain(false, RRVariant::FastOrMsgSend);
}

ALWAYS_INLINE id
objc_object::rootRetain(bool tryRetain, objc_object::RRVariant variant)
{
    // 1. 首先判断不是是小对象
    if (slowpath(isTaggedPointer())) return (id)this;

    bool sideTableLocked = false;
    bool transcribeToSideTable = false;

    // 声明 新旧 isa，需要进行新旧isa的替换
    isa_t oldisa;
    isa_t newisa;
    oldisa = LoadExclusive(&isa.bits);

    省略部分代码 。。。

    if (slowpath(!oldisa.nonpointer)) {
        // a Class is a Class forever, so we can perform this check once
        // outside of the CAS loop
        // 2. 如果是纯isa，判断如果是一个类，也不需要Retain操作
        if (oldisa.getDecodedClass(**false**)->isMetaClass()) {
            ClearExclusive(&isa.bits);
            return (id)this;
        }
    }

    // 重点
    do {
        transcribeToSideTable = false;
        newisa = oldisa;
        // 3. 不是 nonpointer isa，直接操作 散列表表
        if (slowpath(!newisa.nonpointer)) {
            ClearExclusive(&isa.bits);
            if (tryRetain) return sidetable_tryRetain() ? (id)this : nil;
            else return sidetable_retain(sideTableLocked);
        }
        // 4. 如果当前isa正在释放，不需要Retain操作
        if (slowpath(newisa.isDeallocating())) {
            ClearExclusive(&isa.bits);
            if (sideTableLocked) {
                ASSERT(variant == RRVariant::Full);
                sidetable_unlock();
            }

            if (slowpath(tryRetain)) {
                return nil;
            } else {
                return (id)this;
            }
        }
        // 5. 通过 RC_ONE 读取取 bits 中 extra_rc 并 +1，同时将extra_rc是否已存满给到 carry
        uintptr_t carry;
        newisa.bits = addc(newisa.bits, RC_ONE, 0, &carry);  // extra_rc++
        if (slowpath(carry)) {
            // newisa.extra_rc++ overflowed
            if (variant != RRVariant::Full) {
                ClearExclusive(&isa.bits);
                return rootRetain_overflow(tryRetain);
            }
            // Leave half of the retain counts inline and
            // prepare to copy the other half to the side table.
            if (!tryRetain && !sideTableLocked) sidetable_lock();

            // 6. 存储已满，修改一些标记，设置isa的extra_rc和has_sidetable_rc
            // RC_HALF表示砍半，将一半存储在extra_rc
            sideTableLocked = true;
            transcribeToSideTable = true;
            newisa.extra_rc = RC_HALF;
            newisa.has_sidetable_rc = true;
        }
    } while (slowpath(!StoreExclusive(&isa.bits, &oldisa.bits, newisa.bits)));

    if (variant == RRVariant::Full) {
        if (slowpath(transcribeToSideTable)) {
            // Copy the other half of the retain counts to the side table.
            // 7. 将另一半存储到散列表SideTable中
            sidetable_addExtraRC_nolock(RC_HALF);
        }
        if (slowpath(!tryRetain && sideTableLocked)) sidetable_unlock();
    } else {
        ASSERT(!transcribeToSideTable);
        ASSERT(!sideTableLocked);
    }

    return (id)this;
}

`retain` 流程

【步骤一】判断是否是 TaggedPointer
- 是，什么都不处理，直接返回
- 不是，进入【第二步】
【第二步】判断是纯isa，并且是一个类
- 是，不需要Retain操作，直接返回
- 不是，进入【第三步】
【第三步】如果是纯isa，但不是类
- 是，使用散列表，进行Retain操作
- 不是，进入【第四步】
【第四步】判断当前isa正在释放
- 是，不需要Retain操作，直接返回
- 不是，进入【第五步】
【第五步】通过 RC_ONE 读取 bits 中 extra_rc 并 +1，同时将extra_rc是否已存满给到 carry 进入【第六步】
【第六步】判断extra_rc是否存储已满
- 存储已满，修改一些标记，设置isa的extra_rc和has_sidetable_rc，进入【第七步】
- RC_HALF表示砍半，将一半存储在extra_rc
- 未存满，进入【第八步】
【第七步】将另一半存储到散列表SideTable中
【第八步】返回，retain流程结束

`release`方法

在 objc源码中找到 rootRelease 函数实现

inline void
objc_object::release() {
    // 是否是小对象
    ASSERT(!isTaggedPointer());
    rootRelease(true, RRVariant::FastOrMsgSend);
}

ALWAYS_INLINE bool
objc_object::rootRelease(bool performDealloc, objc_object::RRVariant variant)
{
    // 1. 判断如果是TaggedPointer，什么都不处理，直接返回
    if (slowpath(isTaggedPointer())) return false;

    bool sideTableLocked = false;
    isa_t newisa, oldisa;
    oldisa = LoadExclusive(&isa.bits);

    // 省略部分代码 。。。

    if (slowpath(!oldisa.nonpointer)) {
        // a Class is a Class forever, so we can perform this check once
        // outside of the CAS loop
        // 2. 如果是纯isa，判断如果是一个类，也不需要Release操作
        if (oldisa.getDecodedClass(false)->isMetaClass()) {
            ClearExclusive(&isa.bits);
            return false;
        }
    }

retry:
    do {
        newisa = oldisa;
        if (slowpath(!newisa.nonpointer)) {
            // 3. 如果是纯isa，使用散列表，进行Release操作
            ClearExclusive(&isa.bits);
            return sidetable_release(sideTableLocked, performDealloc);
        }
        if (slowpath(newisa.isDeallocating())) {
            // 4. 如果当前isa正在释放，不需要Release操作
            ClearExclusive(&isa.bits);
            if (sideTableLocked) {
                ASSERT(variant == RRVariant::Full);
                sidetable_unlock();
            }
            return false;
        }

        // don't check newisa.fast_rr; we already called any RR overrides
        // 5. 通过 RC_ONE 读取取 bits 中 extra_rc 并 -1，同时将extra_rc是否已减空给到 carry
        uintptr_t carry;
        newisa.bits = subc(newisa.bits, RC_ONE, 0, &carry);  // extra_rc--
        if (slowpath(carry)) {
            // don't ClearExclusive()
            // 6. 如果extra_rc减空，进入underflow代码流程
            goto underflow;
        }
    } while (slowpath(!StoreReleaseExclusive(&isa.bits, &oldisa.bits, newisa.bits)));

    // 如果当前isa正在释放，调用 deallocate
    if (slowpath(newisa.isDeallocating()))
        goto deallocate;

    if (variant == RRVariant::Full) {
        if (slowpath(sideTableLocked)) sidetable_unlock();
    } else {
        ASSERT(!sideTableLocked);
    }
    return false;

 underflow:
    // newisa.extra_rc-- underflowed: borrow from side table or deallocate

    // abandon newisa to undo the decrement
    newisa = oldisa;

    if (slowpath(newisa.has_sidetable_rc)) {

        // 7. 判断当前已使用散列表存储
        if (variant != RRVariant::Full) {
            ClearExclusive(&isa.bits);
            return rootRelease_underflow(performDealloc);
        }

        // Transfer retain count from side table to inline storage.

        if (!sideTableLocked) {
            ClearExclusive(&isa.bits);
            sidetable_lock();
            sideTableLocked = true;
            // Need to start over to avoid a race against
            // the nonpointer -> raw pointer transition.
            oldisa = LoadExclusive(&isa.bits);
            goto retry;
        }

        // Try to remove some retain counts from the side table.
        // 从散列表中取出一半
        au to borrow = sidetable_subExtraRC_nolock(RC_HALF);
        //如果散列表中取空了，标记emptySideTable
        bool emptySideTable = borrow.remaining == 0; // we'll clear the side table if no refcounts remain there

        // 判断从散列表中取出内容
        if (borrow.borrowed > 0) {
            // Side table retain count decreased.
            // Try to add them to the inline count.
            bool didTransitionToDeallocating = false;
            //进行-1操作，赋值extra_rc
            //通过emptySideTable标记，修改has_sidetable_rc
            newisa.extra_rc = borrow.borrowed - 1;  // redo the original decrement too
            newisa.has_sidetable_rc = !emptySideTable;
            //存储到isa的bits中
            bool stored = StoreReleaseExclusive(&isa.bits, &oldisa.bits, newisa.bits);

            if (!stored && oldisa.nonpointer) {
                // Inline update failed.
                // Try it again right now. This prevents livelock on LL/SC
                // architectures where the side table access itself may have
                // dropped the reservation.
                // 存储失败的补救处理
                uintptr_t overflow;
                newisa.bits =
                    addc(oldisa.bits, RC_ONE * (borrow.borrowed-1), 0, &overflow);
                newisa.has_sidetable_rc = !emptySideTable;
                if (!overflow) {
                    stored = StoreReleaseExclusive(&isa.bits, &oldisa.bits, newisa.bits);
                    if (stored) {
                        didTransitionToDeallocating = newisa.isDeallocating();
                    }
                }
            }

            if (!stored) {
                // Inline update failed.
                // Put the retains back in the side table.
                ClearExclusive(&isa.bits);
                sidetable_addExtraRC_nolock(borrow.borrowed);
                oldisa = LoadExclusive(&isa.bits);
                goto retry;
            }

            // Decrement successful after borrowing from side table.
            if (emptySideTable)
                sidetable_clearExtraRC_nolock();

            if (!didTransitionToDeallocating) {
                if (slowpath(sideTableLocked)) sidetable_unlock();
                return false;
            }
        }
        else {
            // Side table is empty after all. Fall-through to the dealloc path.
        }
    }

deallocate:
    // Really deallocate.
    // 8. 进入deallocate代码流程

    ASSERT(newisa.isDeallocating());
    ASSERT(isa.isDeallocating());

    if (slowpath(sideTableLocked)) sidetable_unlock();

    __c11_atomic_thread_fence(__ATOMIC_ACQUIRE);

    if (performDealloc) {
        // 调用对象的dealloc方法
        ((void(*)(objc_object *, SEL))objc_msgSend)(this, @selector(dealloc));
    }
    return true;
}

`release`流程：

【第一步】判断如果是TaggedPointer
- 是，什么都不处理，直接返回
- 不是，进入【第二步】
【第二步】判断是纯isa，并且是一个类
- 是，不需要Release操作，直接返回
- 不是，进入【第三步】
【第三步】如果是纯isa，但不是类
- 是，使用散列表，进行Release操作
- 不是，进入【第四步】
【第四步】判断当前isa正在释放
- 是，不需要Release操作，直接返回
- 不是，进入【第五步】
【第五步】通过 RC_ONE 读取取 bits 中 extra_rc 并 -1，同时将extra_rc是否已减空给到 carry，进入【第六步】
【第六步】判断extra_rc是否减空
- 是，进入【第七步】
- 不是，release结束
【第七步】进入underflow代码流程，判断当前已使用散列表存储
- 是，从散列表中取出一半
- 如果散列表中取空了，标记emptySideTable
- 如果从散列表中取出内容，进行-1操作，并赋值给extra_rc
- 通过emptySideTable标记，修改has_sidetable_rc
- 存储到isa的bits中
- 如果存储失败，进行补救处理
【第八步】进入deallocate代码流程
- 调用对象的dealloc方法
- 返回，release流程结束

`SideTables`

`SideTable`的结构

散列表本质就是一张哈希表

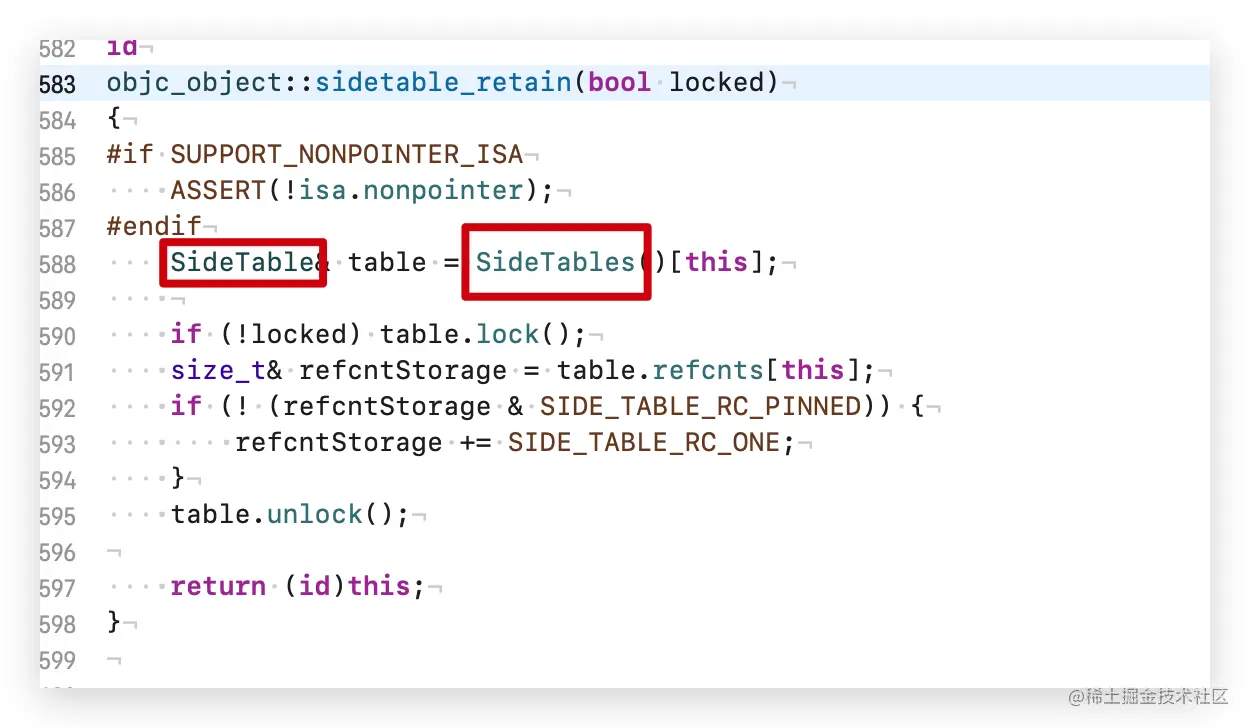

当retain操作使用SideTable进行存储时，会进入sidetable_retain函数

id
objc_object::sidetable_retain(bool locked)
{
#if SUPPORT_NONPOINTER_ISA
    ASSERT(!isa.nonpointer);
#endif
    SideTable& table = SideTables()[this];

    if (!locked) table.lock();
    size_t& refcntStorage = table.refcnts[this];
    if (! (refcntStorage & SIDE_TABLE_RC_PINNED)) {
        refcntStorage += SIDE_TABLE_RC_ONE;
    }
    table.unlock();

    return (id)this;
}

本质上操作的是SideTable结构，在SideTables中，找到当前对象对应的一张散列表。

这说明散列表不止只有一张，它的底层使用StripedMap

template<typename T>
class StripedMap {
#if TARGET_OS_IPHONE && !TARGET_OS_SIMULATOR
    enum { StripeCount = 8 };
#else
    enum { StripeCount = 64 };
#endif
...
}

根据不同系统架构，可创建8或64张SideTable。在iOS设置上，只能创建8张

查看SideTable的结构:

struct SideTable {
    spinlock_t slock; // 互斥锁
    RefcountMap refcnts; // 引用计数表
    weak_table_t weak_table; // 弱引用表

    SideTable() {
        memset(&weak_table, 0, sizeof(weak_table));
    }
    ~SideTable() {
        _objc_fatal("Do not delete SideTable.");
    }

    void lock() { slock.lock(); }
    void unlock() { slock.unlock(); }
    void forceReset() { slock.forceReset(); }

    // Address-ordered lock discipline for a pair of side tables.
    template<HaveOld, HaveNew>
    static void lockTwo(SideTable *lock1, SideTable *lock2);
    template<HaveOld, HaveNew>
    static void unlockTwo(SideTable *lock1, SideTable *lock2);
};

包含一把锁、一张引用计数表和一张弱引用表

所以SideTable的核心作用，对引用计数表和弱引用表进行处理

`SideTable`的存取

当extra_rc存满后，只会分出一半存储到SideTable中

因为对SideTable的操作，需要经过加锁、解锁保证线程安全，相对耗时。如果extra_rc存满后全部导入SideTable中，在引用计数-1的时候，需要频繁对SideTable进行操作，效率太低

相比extra_rc的操作，它通过isa的位运算得到，可以直接进行+1、-1的操作，效率要比SideTable高很多

下面对散列表SideTable中引用计数的存取进行底层分析

`sidetable_retain`

对散列表中的引用计数+1

id
objc_object::sidetable_retain(bool locked)
{
#if SUPPORT_NONPOINTER_ISA
    ASSERT(!isa.nonpointer);
#endif
    SideTable& table = SideTables()[this]; // 获取对象的散列表

    if (!locked) table.lock(); // 如果没有加锁，则调用散列表的互斥锁进行加锁
    size_t& refcntStorage = table.refcnts[this]; // 获取当前引用计数
    if (! (refcntStorage & SIDE_TABLE_RC_PINNED)) { //判断是否存满
        refcntStorage += SIDE_TABLE_RC_ONE; // 引用计数增加
    }
    table.unlock(); // 解锁
    return (id)this;
}

该方法的主要作用拿到当前对象的散列表中的引用计数表SideTable，判断没有存满的话就引用计数增加

疑问：引用计数增加的值为什么是(1UL<<2)

先看提到的几个宏定义的

#define SIDE_TABLE_WEAKLY_REFERENCED (1UL<<0) //是否有过 weak 对象
#define SIDE_TABLE_DEALLOCATING      (1UL<<1) //表示该对象是否正在析构
#define SIDE_TABLE_RC_ONE            (1UL<<2)  //从第三个 bit 开始才是存储引用计数数值的地方
#define SIDE_TABLE_RC_PINNED         (1UL<<(WORD_BITS-1)) // 最高位

从字面意思得知：
- 第一个宏：是否有过 weak 对象
- 第二个宏：表示该对象是否正在析构
- 第三个宏：第三个 bit 开始才是存储引用计数数值的地方
- 第四个宏：表示在最高位占满，用来判断是否存满
所以引用计数需要加上SIDE_TABLE_RC_ONE

`sidetable_addExtraRC_nolock`

当extra_rc存储已满，将一半存储到散列表中

bool
objc_object::sidetable_addExtraRC_nolock(size_t delta_rc)
{
    ASSERT(isa.nonpointer);
    SideTable& table = SideTables()[this]; // 获取对象的散列表

    size_t& refcntStorage = table.refcnts[this]; // 从引用计数表获取引用计数
    size_t oldRefcnt = refcntStorage;
    // isa-side bits should not be set here
    ASSERT((oldRefcnt & SIDE_TABLE_DEALLOCATING) == 0);
    ASSERT((oldRefcnt & SIDE_TABLE_WEAKLY_REFERENCED) == 0);

    if (oldRefcnt & SIDE_TABLE_RC_PINNED) return true; // 如果存满直接返回

    uintptr_t carry;
    size_t newRefcnt =
        addc(oldRefcnt, delta_rc << SIDE_TABLE_RC_SHIFT, 0, &carry); // delta_rc << SIDE_TABLE_RC_SHIFT 是从第二个位置开始存
    if (carry) {
        refcntStorage =
            SIDE_TABLE_RC_PINNED | (oldRefcnt & SIDE_TABLE_FLAG_MASK); // 溢出的话就refcntStorage为可存储的最大值
        return true;
    }
    else {
        refcntStorage = newRefcnt;
        return false;
    }
}

主要是从引用计数表获取引用计数后，将另一半引用计数存入相应的位置

SIDE_TABLE_RC_SHIFT的定义:

#define SIDE_TABLE_RC_SHIFT 2

`sidetable_subExtraRC_nolock`

当extra_rc减空，从散列表中读取一半

uintptr_t
objc_object::sidetable_subExtraRC_nolock(size_t delta_rc)
{
    ASSERT(isa.nonpointer);
    SideTable& table = SideTables()[this]; // 获取散列表

    RefcountMap::iterator it = table.refcnts.find(this);
    if (it == table.refcnts.end()  ||  it->second == 0) { // 散列表没有
        // Side table retain count is zero. Can't borrow.
        return { 0, 0 };
    }
    size_t oldRefcnt = it->second;

    // isa-side bits should not be set here
    ASSERT((oldRefcnt & SIDE_TABLE_DEALLOCATING) == 0);
    ASSERT((oldRefcnt & SIDE_TABLE_WEAKLY_REFERENCED) == 0);

    size_t newRefcnt = oldRefcnt - (delta_rc << SIDE_TABLE_RC_SHIFT); // 借一半，剩余一半再存入
    ASSERT(oldRefcnt > newRefcnt);  // shouldn't underflow
    it->second = newRefcnt;
    return { delta_rc, newRefcnt >> SIDE_TABLE_RC_SHIFT };
}

如果散列表没有就返回进行发送dealloc消息，如果有就借一半

OC 底层原理 23：内存管理(五大区/TaggedPointer/引用计数)

1. 内存布局

内存五大区

栈区（Stack）

堆区（Heap）

全局区（静态区，即.bss & .data）

常量区（即.rodata）

代码区（即.text）

五大区验证

栈区（Stack）

堆区（Heap）

全局区/常量区

函数栈

栈帧示例

2. TiggedPointer 小对象

什么是小对象

案例分析

TaggedPointer 原理分析

TaggedPointer 指针类型分析

TaggedPointer值分析

3.引用计数

retain 方法

retain 流程

release方法

release流程：

SideTables

SideTable的结构

SideTable的存取

sidetable_retain

sidetable_addExtraRC_nolock

sidetable_subExtraRC_nolock

2. `TiggedPointer` 小对象

`TaggedPointer` 原理分析

`TaggedPointer` 指针类型分析

`TaggedPointer`值分析

`retain` 方法

`retain` 流程

`release`方法

`release`流程：

`SideTables`

`SideTable`的结构

`SideTable`的存取

`sidetable_retain`

`sidetable_addExtraRC_nolock`

`sidetable_subExtraRC_nolock`
