一、音频流数据传输通道创建

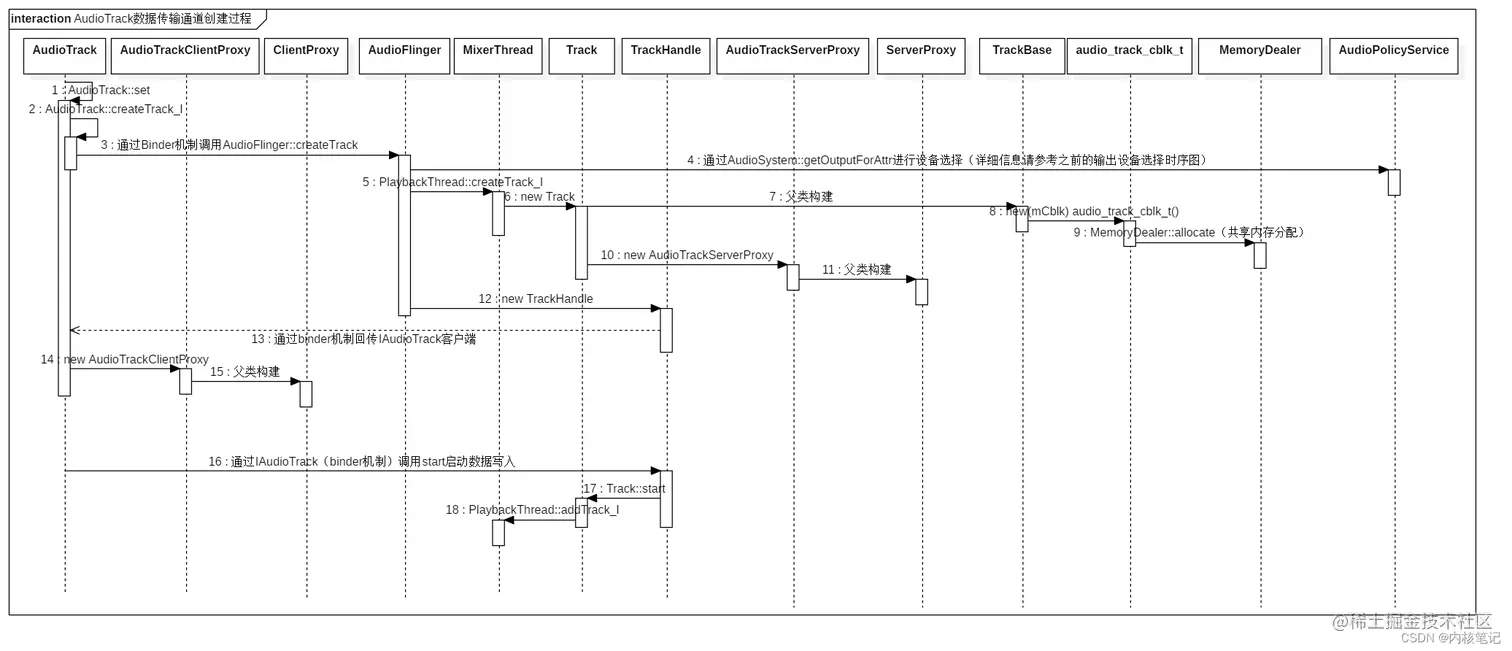

在这里插入图片描述

  1. AudioTrack在set函数中通过IAudioFlinger（binder机制）调用 AudioFlinger的createTrack接口进行设备选择（设备选择详细流程参考AudioTrack创建流程、输出设备选择），音频数据共享内存创建；
  2. 在PlayBackThread中创建Track，Track继承TrackBase，在TrackBase中创建audio_track_cblk_t以及分配用于跨进程音频数据传输的共享内存缓存，并且将音频信息和共享内存指针封装在audio_track_cblk_t中；
  3. 在Track中将audio_track_cblk_t和共享内存封装到AudioTrackServerProxy，同时将Track再次封装进TrackHandle（IAudioTrack服务端），传递回给AudioTrack；
  4. AudioTrack 通过 IAudioTrack获取共享内存地址和 audio_track_cblk_t 封装进AudioTrackClientProxy中；
  5. AudioTrack 通过 IAudioTrack接口start触发将Track加入到PlaybackThread激活Track列表（mActiveTracks）中，PlaybackThread从激活Track列表中取音频数据。

二、音频数据传输

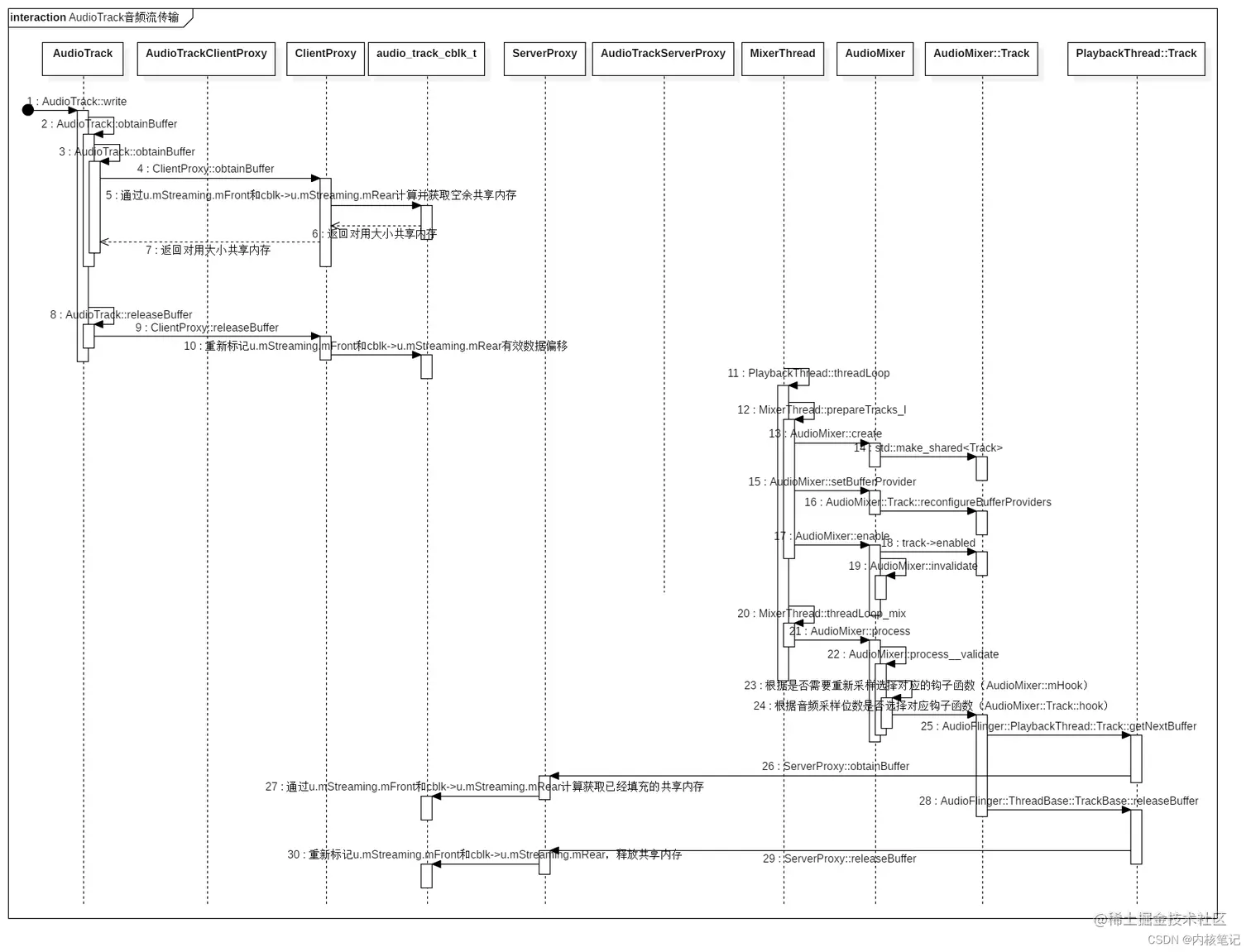

在这里插入图片描述

  1. 应用通过AudioTrack::write中调用ClientProxy::obtainBuffer获取空闲的共享内存，再将音频数据拷贝到共享内存中，标记共享内存数据中有效音频数据启示位置和结束位置；
  2. MixerThread 内部封装 AudioMixer类，AudioMixer中封装的Track和AudioFlinger::PlaybackThread::Track::Track一一对应；
  3. AudioFlinger::PlaybackThread::Track::Track类实现AudioBufferProvider接口，并且分别实现getNextBuffer和releaseBuffer接口；
  4. AudioMixer内部封装了一个AudioMixer::mHook（函数指针）钩子函数，用于不同采样率等参数不同待用不同的接口，其接口函数如下：
void process__validate();
void process__nop();
void process__genericNoResampling();
void process__genericResampling();
void process__oneTrack16BitsStereoNoResampling();

template <int MIXTYPE, typename TO, typename TI, typename TA>
void process__noResampleOneTrack();
  1. 在 AudioMixer::invalidate 中对 AudioMixer::mHook进行赋值（mHook= &AudioMixer::process__validate），在AudioMixer::process__validate中根据是否静音重采样等参数选择对应的钩子函数；
  2. 同样在AudioMixer::Track中也有一个钩子函数，会根据音频采样位来选择对应的钩子函数，如下：
// hooks
void track__genericResample(int32_t* out, size_t numFrames, int32_t* temp, int32_t* aux);
void track__16BitsStereo(int32_t* out, size_t numFrames, int32_t* temp, int32_t* aux);
void track__16BitsMono(int32_t* out, size_t numFrames, int32_t* temp, int32_t* aux);

void volumeRampStereo(int32_t* out, size_t frameCount, int32_t* temp, int32_t* aux);
void volumeStereo(int32_t* out, size_t frameCount, int32_t* temp, int32_t* aux);

// multi-format track hooks
template <int MIXTYPE, typename TO, typename TI, typename TA>
void track__Resample(TO* out, size_t frameCount, TO* temp __unused, TA* aux);
template <int MIXTYPE, typename TO, typename TI, typename TA>
void track__NoResample(TO* out, size_t frameCount, TO* temp __unused, TA* aux);
  1. 最终AudioMixer::Track调用AudioFlinger::PlaybackThread::Track::getNextBuffer接口，而AudioFlinger::PlaybackThread::Track::getNextBuffer会调用ServerProxy::obtainBuffer获取已经填充音频数据的共享内存，并且将数据拷贝到本地内存中，在通过ServerProxy::releaseBuffer将取出数据的共享内存重置为无效（AudioTrack重复使用数据传输）；
