这是我参与「第四届青训营 」笔记创作活动的的第5天

01.大数据处理引擎Spark介绍

1.1大数据处理技术栈

  • 应用：

BI报表/实时大盘/广告/推荐/...

Spark/Flink/Presto/Impala/ClickHouse/..

YARN/K8S

  • 计算：

MetaStore

Parquet/ORC/DeltaLake/Hudi/Iceberg/..

HDFS/Kafka/HBase/Kudu/TOS/S3/...

  • 存储：

Volume/Variety/Velocity

平台/管理/安全/...

  • 数据：

On-Premise/On-Cloud

1.2 常见大数据处理链路


1.3开源大数据处理引擎

Batch：hadoop map Reduce, Apache Spark, Hive

Streaming：Flink

OLAP：presto, ClickHouse, Impala, DORIS

1.4 Spark

什么是Spark?

官网:spark.apache.org/

github: github.com/apache/spar…

Unified engine for large-scale data analytics

Apache SparkTM is a multi-language engine for

executing data engineering, data science, and

machine learning on single-node machines or clusters.


Spark 版本演进

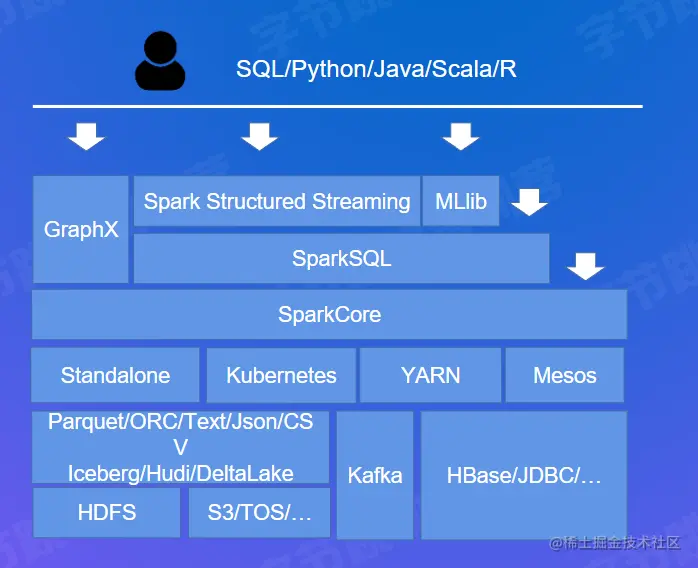

Spark生态&特点


  • 统一引擎，支持多种分布式场景

  • 多语言支持

  • 可读写丰富数据源

  • 丰富灵活的API/算子

  • 支持K8S/YARN/Mesos资源调度

1.5 Spark特点

多语言支持

SQL, Java/Scala, Python, R

丰富数据源

  • 内置DataSource

    Text

    Parquet/ORC

    JSON/CSV

    JDBC

  • 自定义DataSource

    实现DataSourceV1/V2 API

    HBase/Mongo/ElasticSearch/..

    A community index of third-party packages

    for Apache Spark.

丰富的API/算子

  • SparkCore -> RDD

    map/filter/flatMap/mapPartitions

    repartition/groupBy/reduceBy/join/aggregate

    foreach/foreachPartition

    count/max/min

  • SparkSQL -> DataFrame

    select/filter/groupBy/agg/join/union/orderBy/..

    Hive UDF/自定义UDF

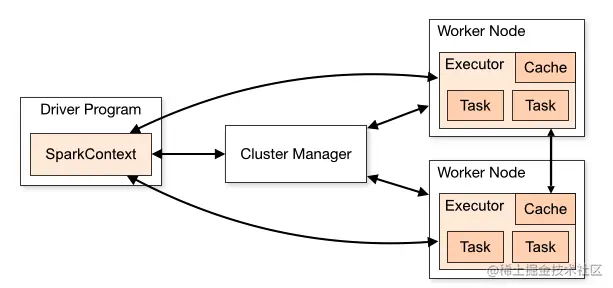

1.6 Spark运行架构&部署方式


  • Spark Local Mode

    本地测试/单进程多线程模式

    spark-sql --master local[*] ….

  • Spark Standalone Mode

    需要启动Spark的Standalone集群的Master/Worker

    spark-sql --master spark://masterip:{master_ip}:{port} …

  • On YARN/K8S

    依赖外部资源调度器（YARN/K8S）

    spark-sql --master yarn ...

    spark-sql --master k8s://https://: ...

1.7 Spark 下载编译

Spark 包

  • 编译：

git clone –b master https://github.com/apache/spark.git

cd spark

./dev/make-distribution.sh --name custom-spark --pip --r --tgz -Psparkr -Phive -Phive-thriftserver

-Pmesos -Pyarn

编译参数可选， 详见官网building-spark(spark.apache.org/docs/latest…)

编译完后会在目录下生成一个tgz包

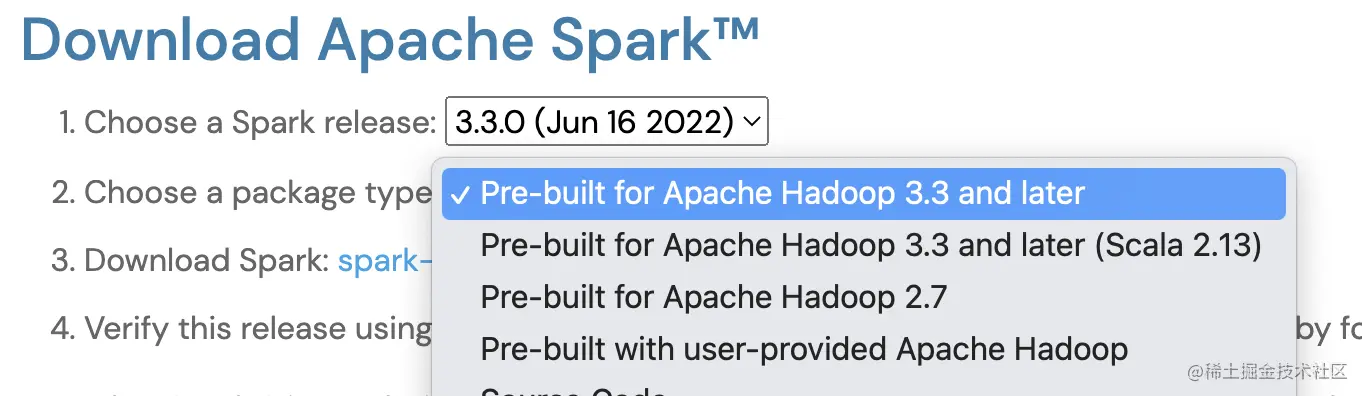

  • 下载：

官网download --> spark.apache.org/downloads.h…

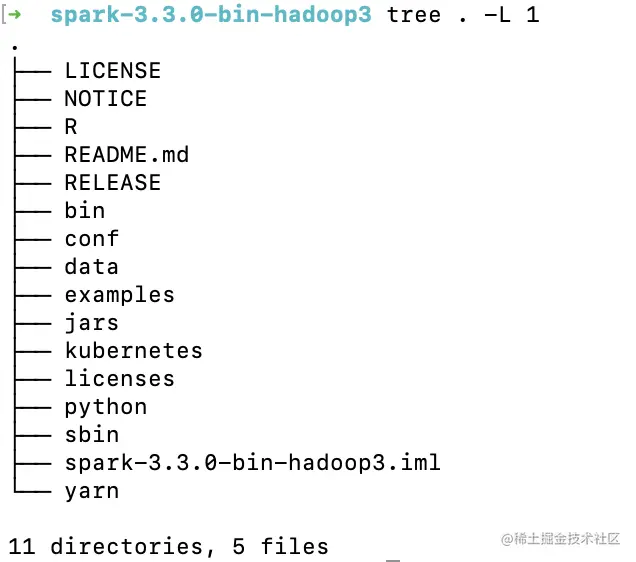

1.8 Spark包概览

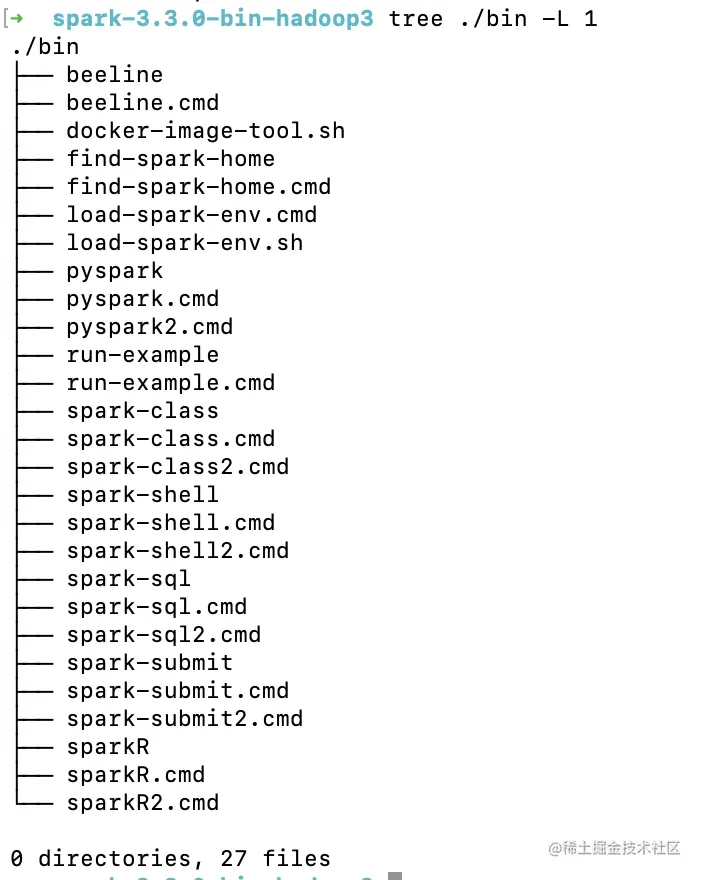

1.9 Spark 提交命令

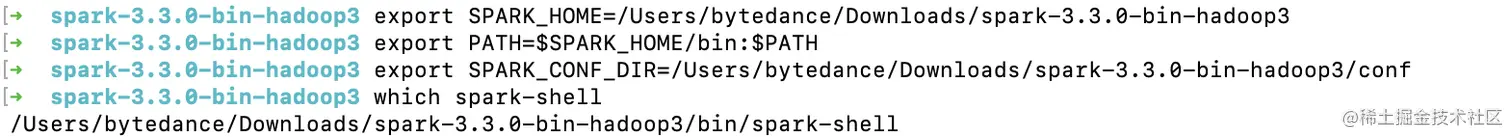

环境变量

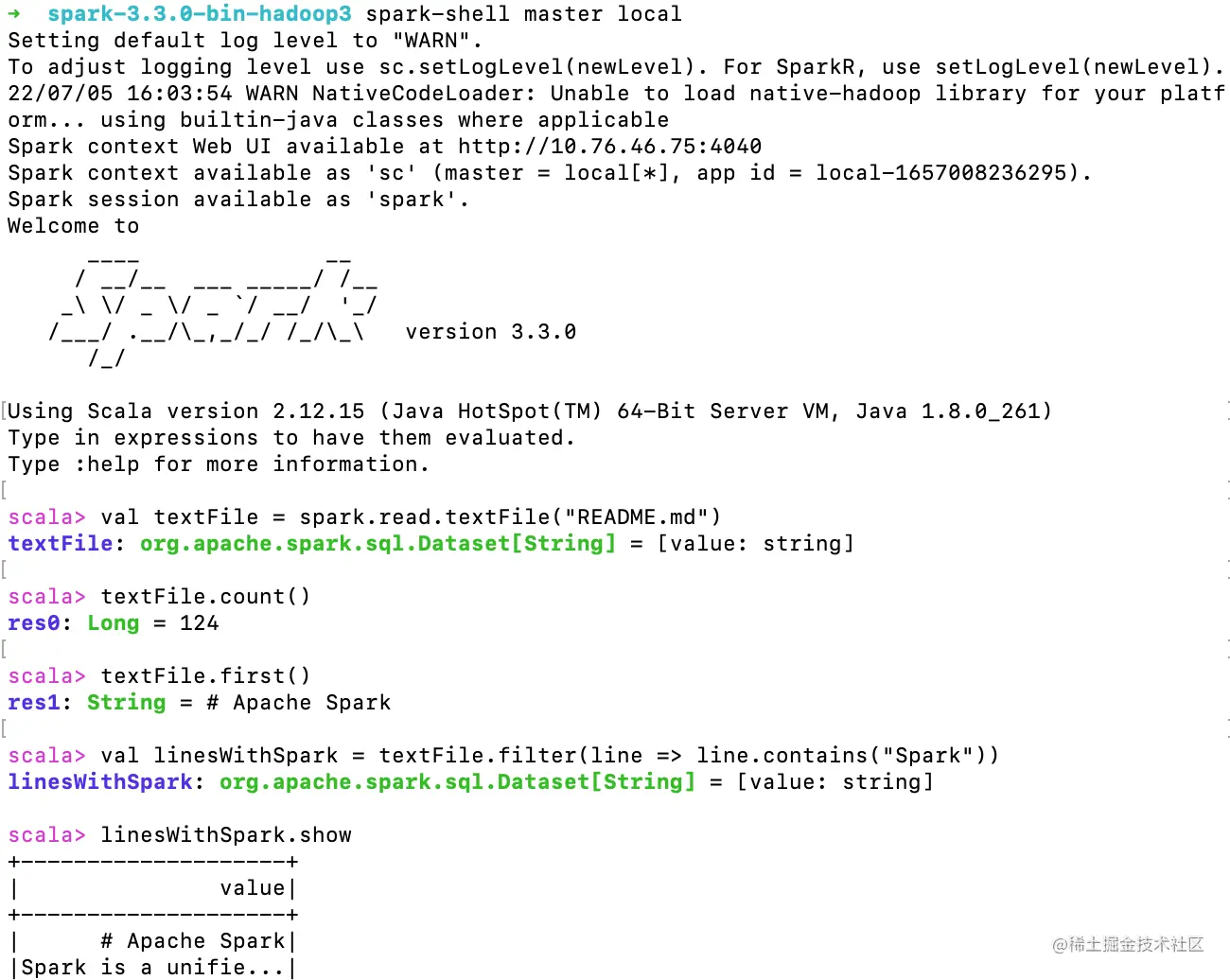

spark-shell

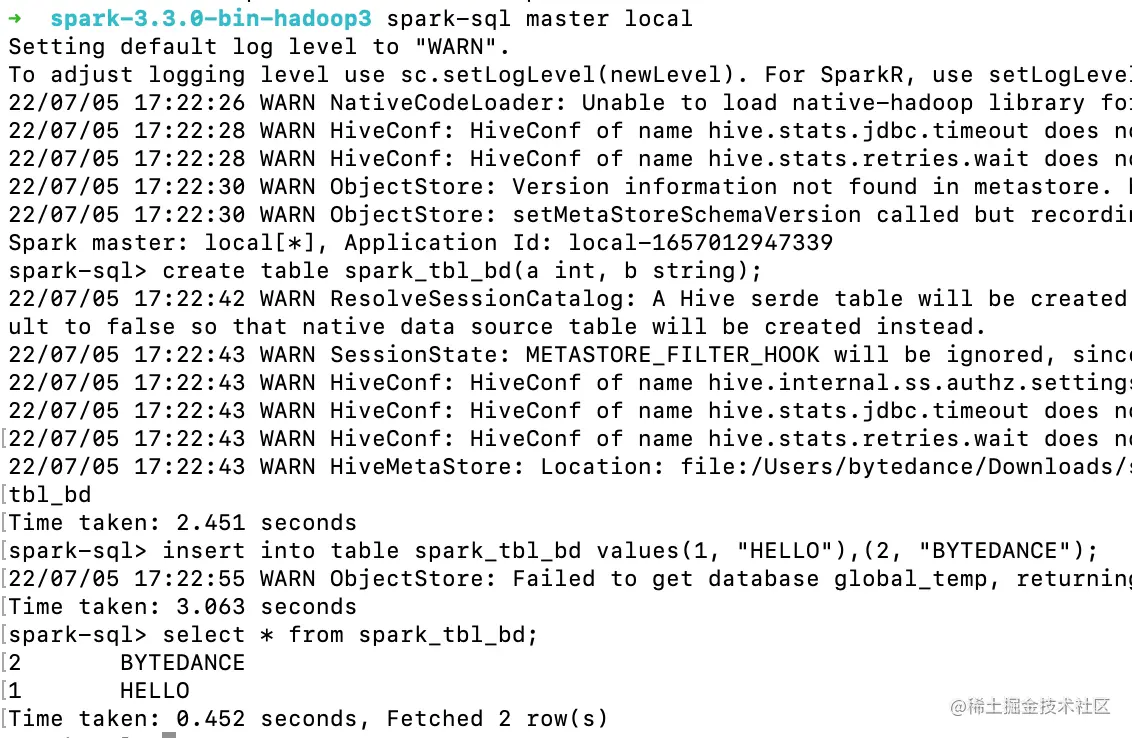

spark-sql

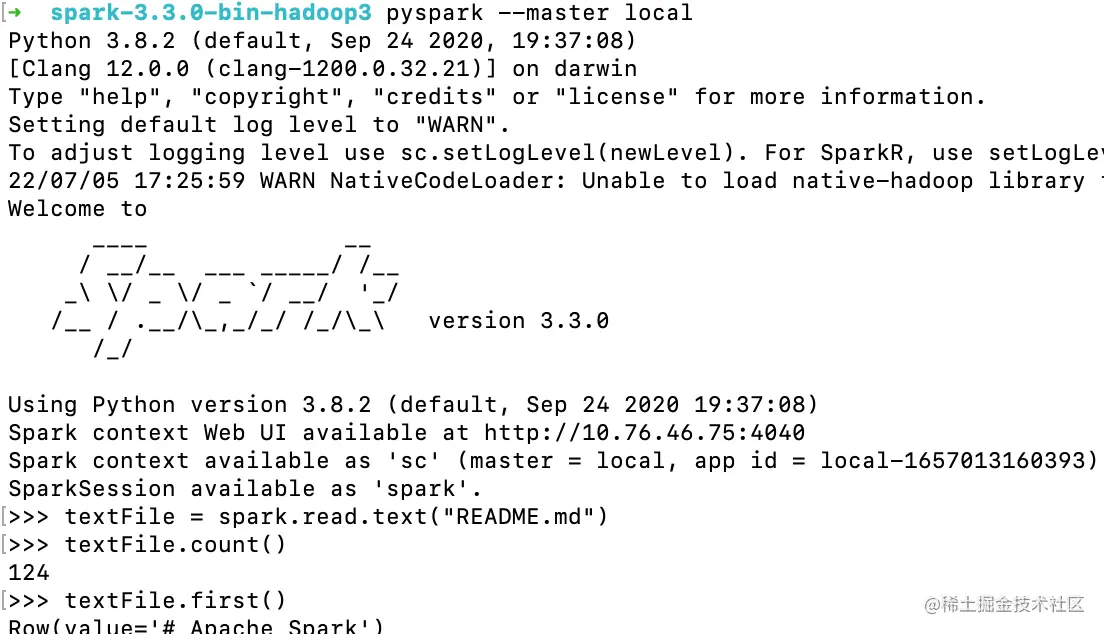

pyspark


1.10 提交一个简单任务

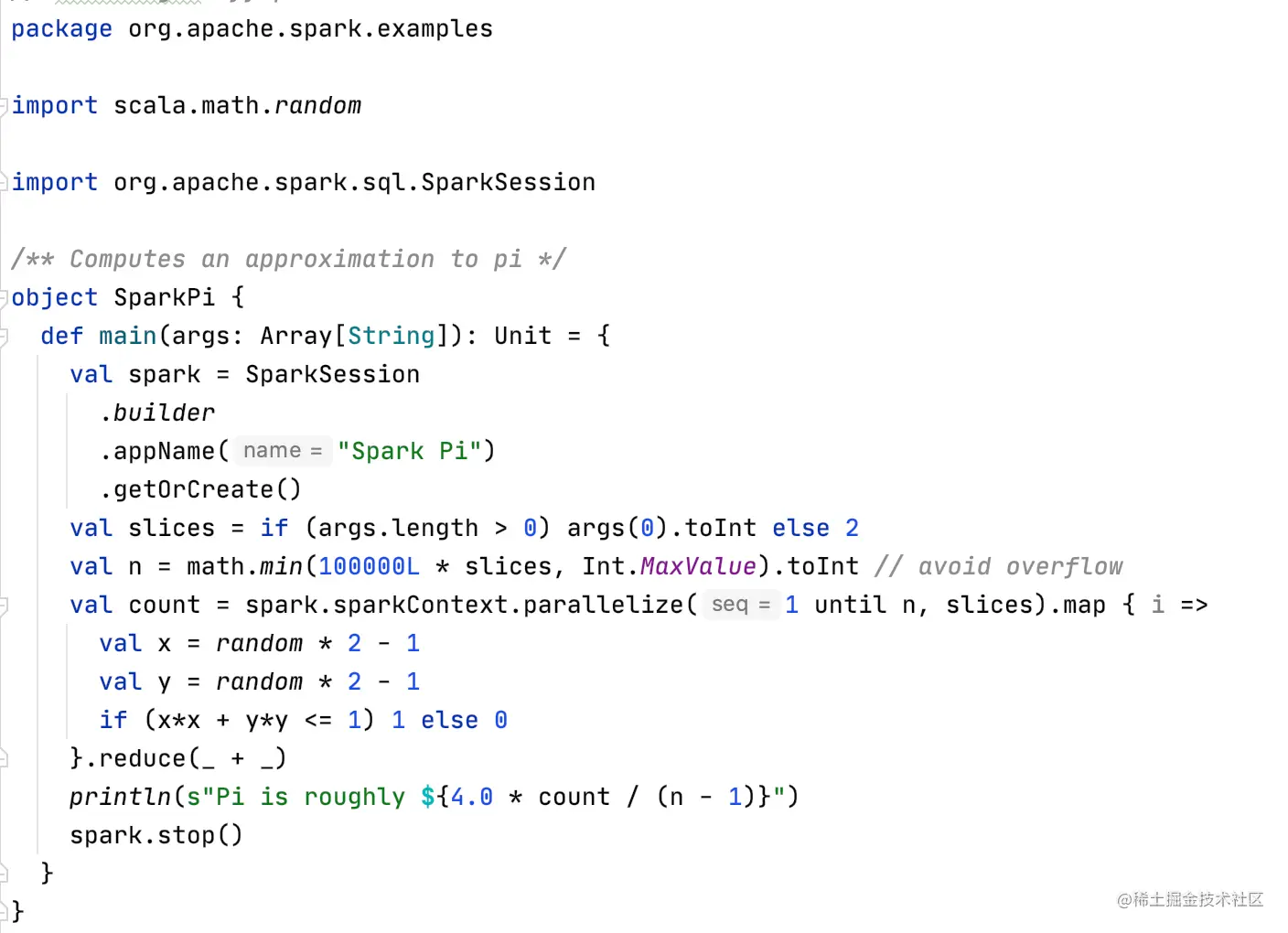

SparkPi scala 代码

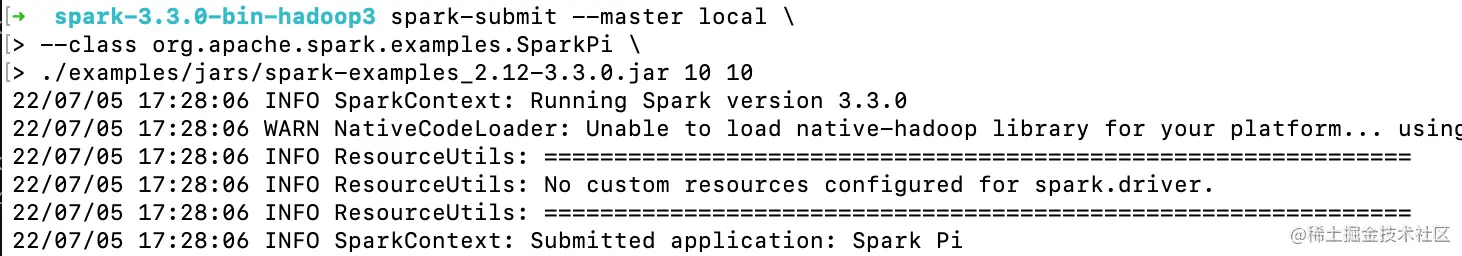

编译成jar包之后，使用spark-submit提交

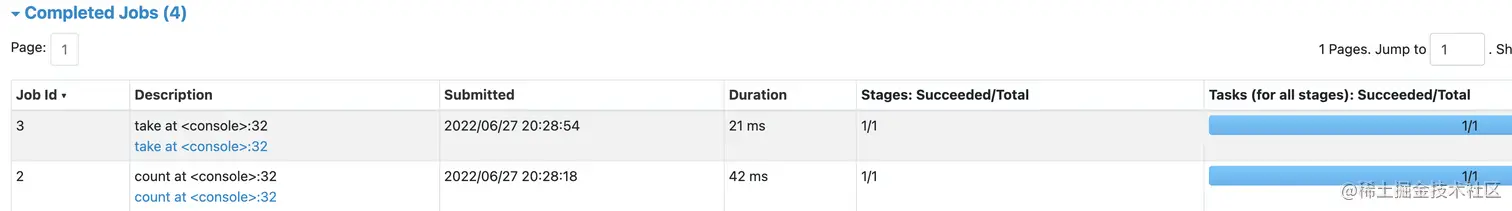

1.11 Spark UI


Job运行中-> http://driverhost:{driver_host}:port

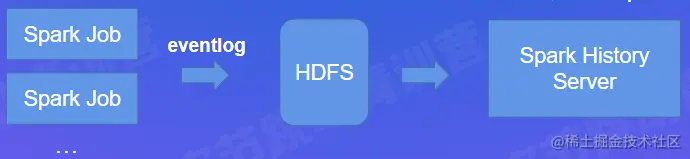

Job运行完-> SparkHistoryServer可查看


1.12 Spark性能benchmark

TPC-DS/TPC-H benchmark

github.com/databricks/…


02.SparkCore 原理解析

2.1 SparkCore



2.2 什么是RDD？

RDD(Resilient Distributed Dataset)

Represents an immutable, partitioned collection of elements that can be operated on in parallel.


abstract class RDD{

def getPartitions: Array[Partition]..

def compute(split: Partition..

def getDependencies: Seq[Dependency[_]].…

val partitioner: Option[Partitioner]...

def getPreferredLocations(split: Partition).…

//算子

def map(f: T => U): RDD[U]

def filter(f: T => Boolean): RDD[T]

def count(): Long

def cache()//缓存

def persist()//缓存

描述RDD的五要素 image.png

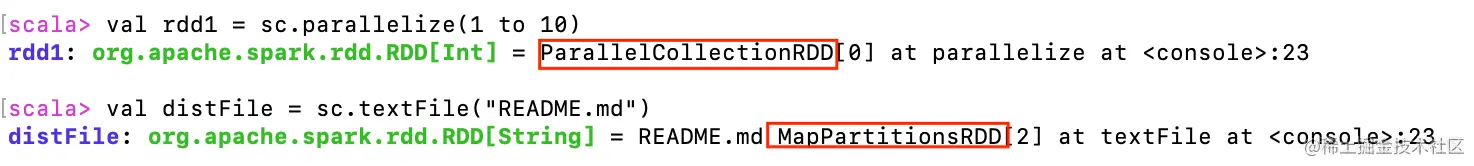

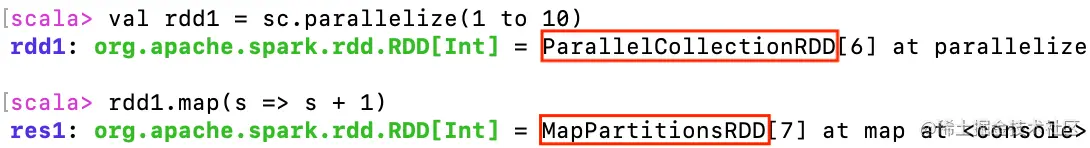

2.2.1 如何创建RDD？

  • 内置RDD

ShuffleRDD/HadoopRDD/JDBCRDD

/KafkaRDD/ UnionRDD/MapPartitionsRDD/..


  • 自定义RDD

class CustomRDD(...) extends RDD {}

实现五要素对应的函数

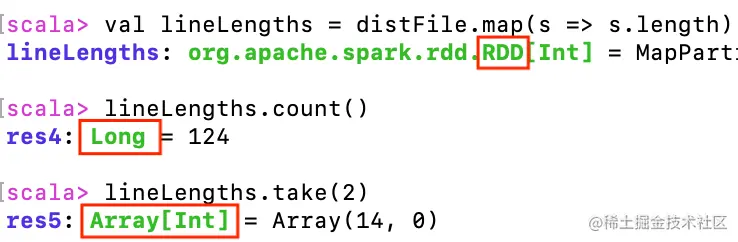

2.2.2 RDD算子

两类RDD算子

Transform算子：生成一个新的RDD

map/filter/flatMap/groupByKey/reduceByKey/..


Action算子：触发Job提交

collect/count/take/saveAsTextFile/.…

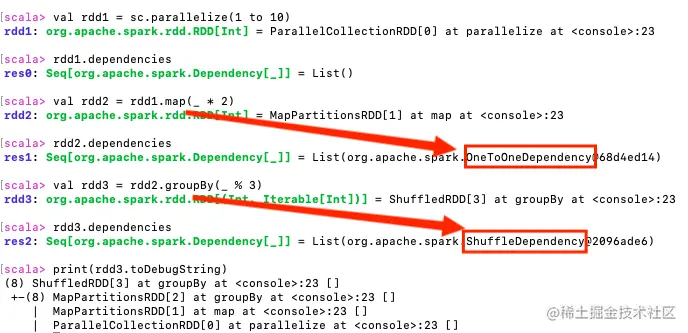

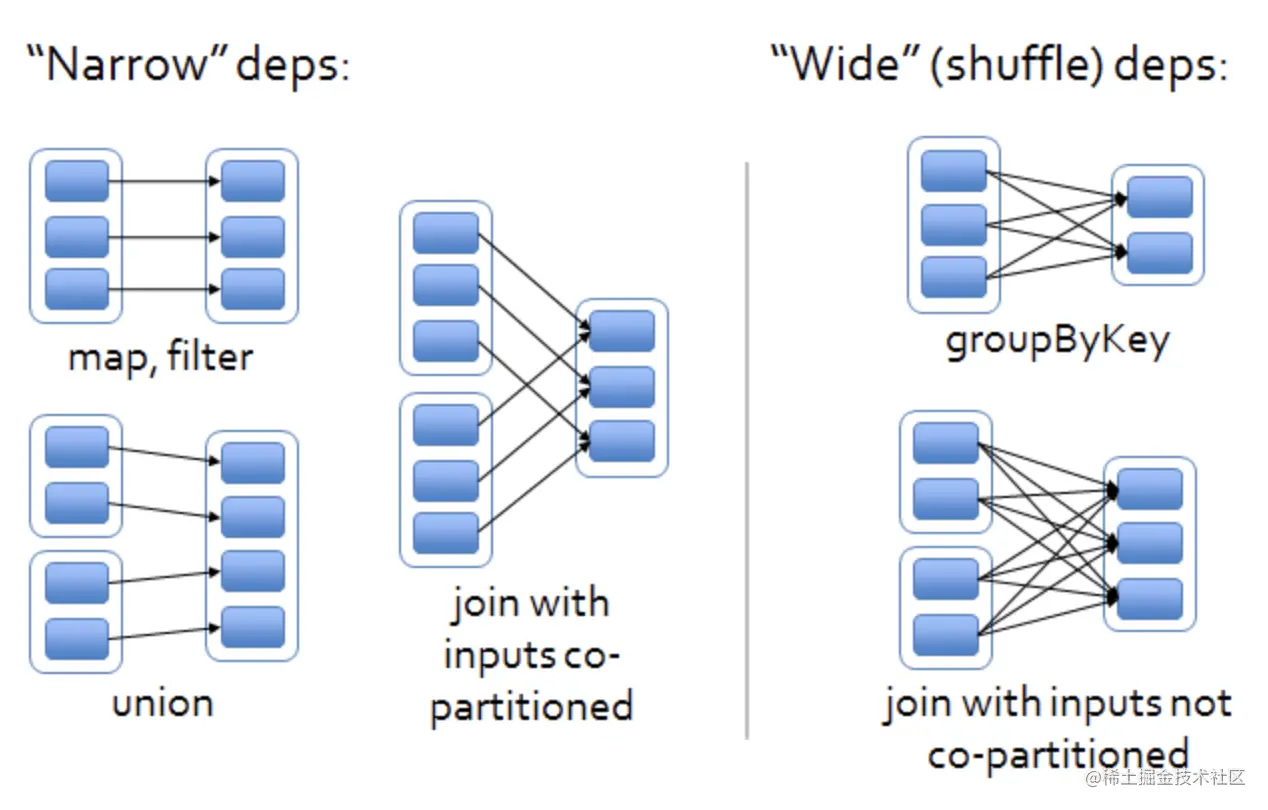

2.2.3 RDD依赖

RDD依赖：描述父子RDD之间的依赖关系(Iineage)。

  • 窄依赖：父RDD的每个partition至多对应一个子RDD分区。

  • NarrowDependency

def getParents(partitionld: Int): Seq[Int]

  • One ToOneDependency

override def getParents(partitionld: Int): List[Int] = List(partitionld)

  • RangeDependency

override def getParents(partitionld: Int): List[Int] =

if (partitionld >= outStart && partitionld < outStart + length)

List(partitionld - outStart + inStart)

  • PruneDependency


  • 宽依赖：父RDD的每个partition都可能对应多个子RDD分区。

  • ShuffleDependency

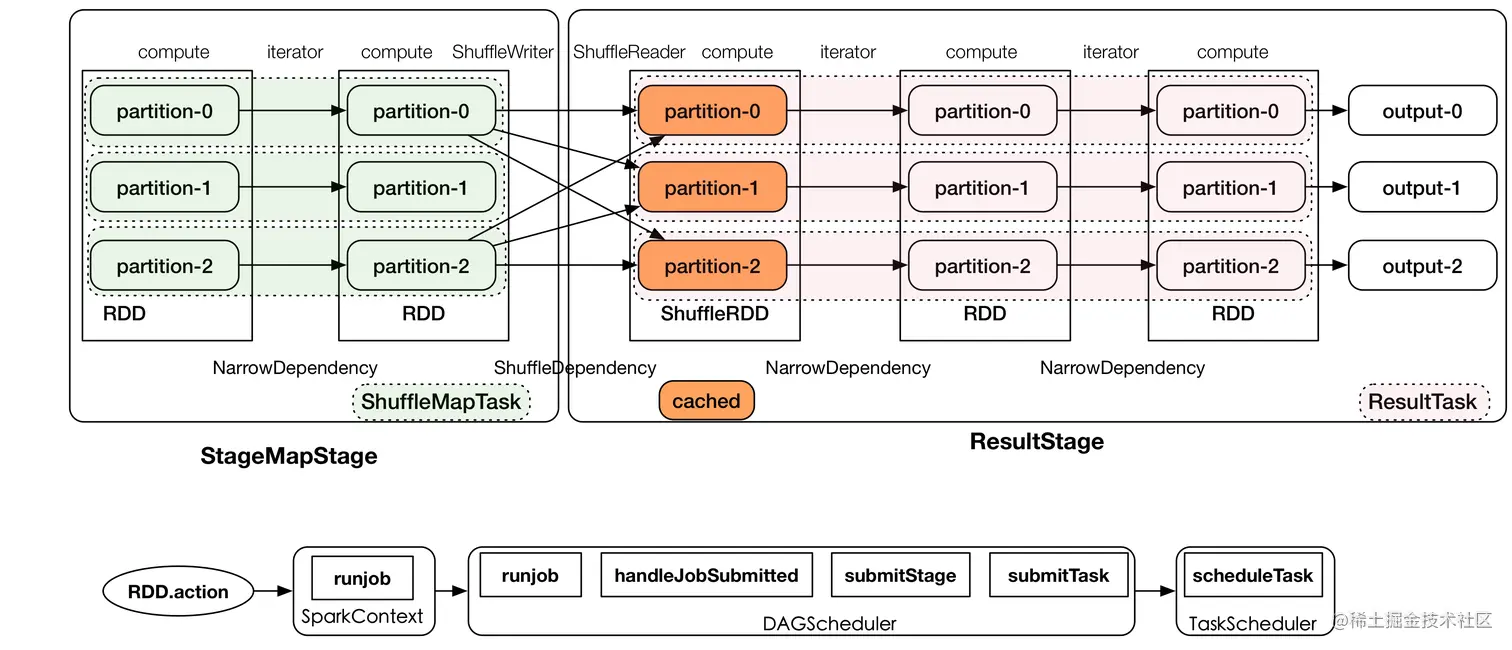

2.2.4 RDD执行流程

Task: Stage 内执行单个partition 任务

Stage: 依据宽依赖划分

Job: RDD action算子触发

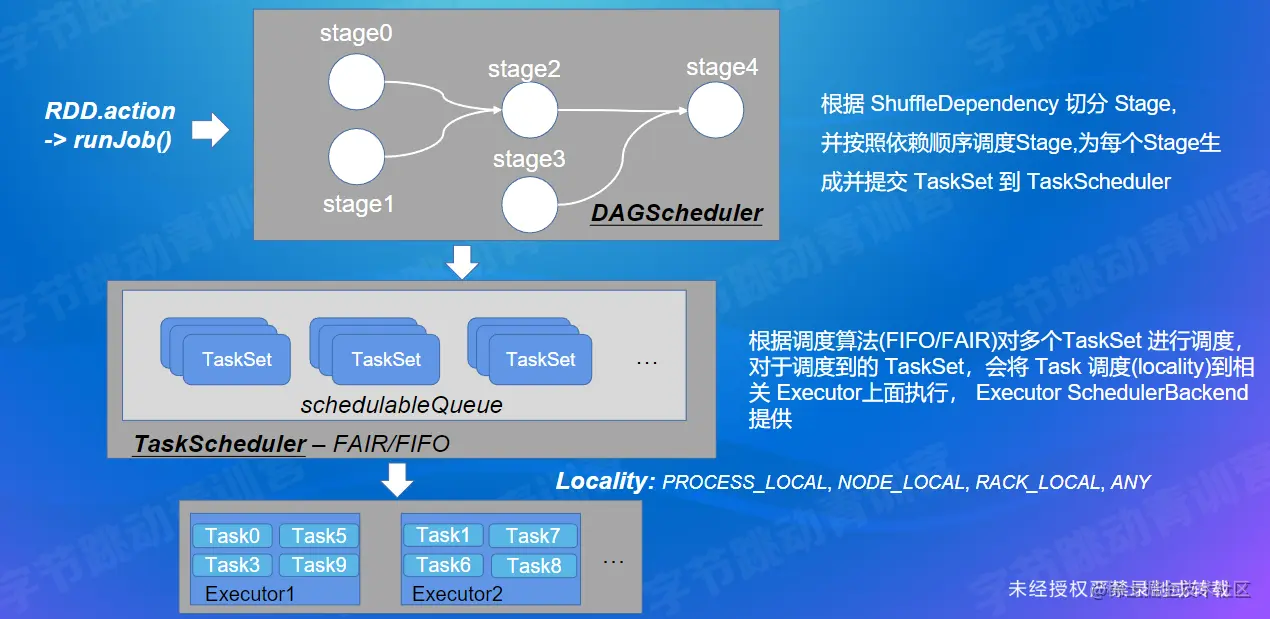

2.3 Scheduler


根据ShuffleDependency 切分 Stage,并按照依赖顺序调度Stage,为每个Stage生成并提交TaskSet 到TaskScheduler

根据调度算法（FIFO/FAIR）对多个TaskSet进行调度，对于调度到的TaskSet,会将Task调度(locality)到相关Executor上面执行，Executor SchedulerBackend提供

2.4 Memory Management

  • Executor内存主要有两类：Storage、Execution

  • UnifiedMemoryManager 统一管理 Storage/Execution 内存

  • Storage和Execution内存使用是动态调整，可以相互借用

  • 当Storage空闲，Execution可以借用Storage的内存使用，

  • 可以减少spill等操作，Execution使用的内存不能被Storage驱逐

  • 当Execution空闲，Storage可以借用Execution的内存使用，

  • 当Execution需要内存时，可以驱逐被Storage借用的内存，直到

  • spark.memory.storageFraction边界


UnifiedMemoryManager 统一管理多个并发Task的内存分配

每个Task获取的内存区间为1/（2*N)~1/N，N为当前Executor中正在并发运行的task数量

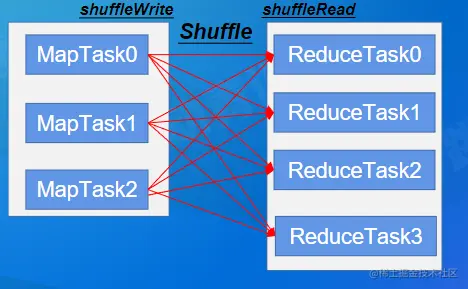

2.5 Shuffle

spark.shuffle.manager -> sort


trait ShuffleManager {

def registerShuffle..

def getWriter..

def getReader..

def unregisterShuffle.…



class SortShuffleManager extends ShuffleManager

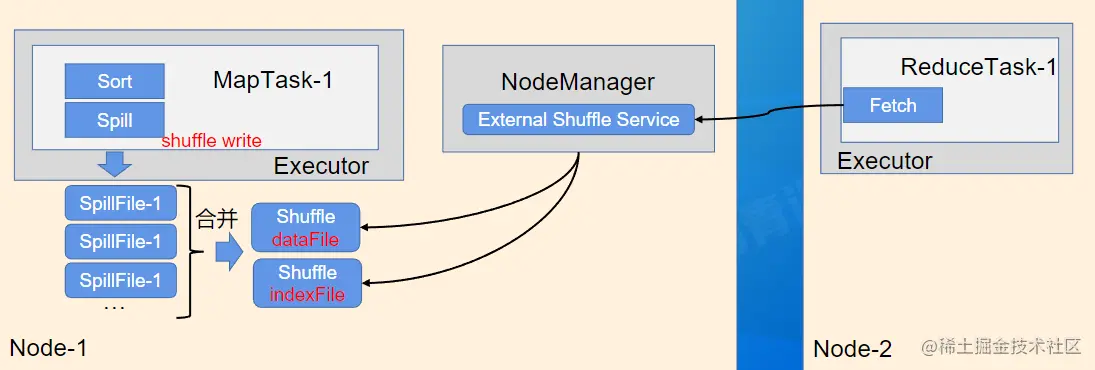

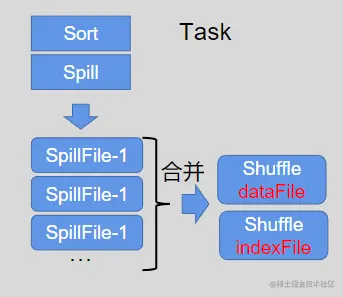

SortShuffleManager

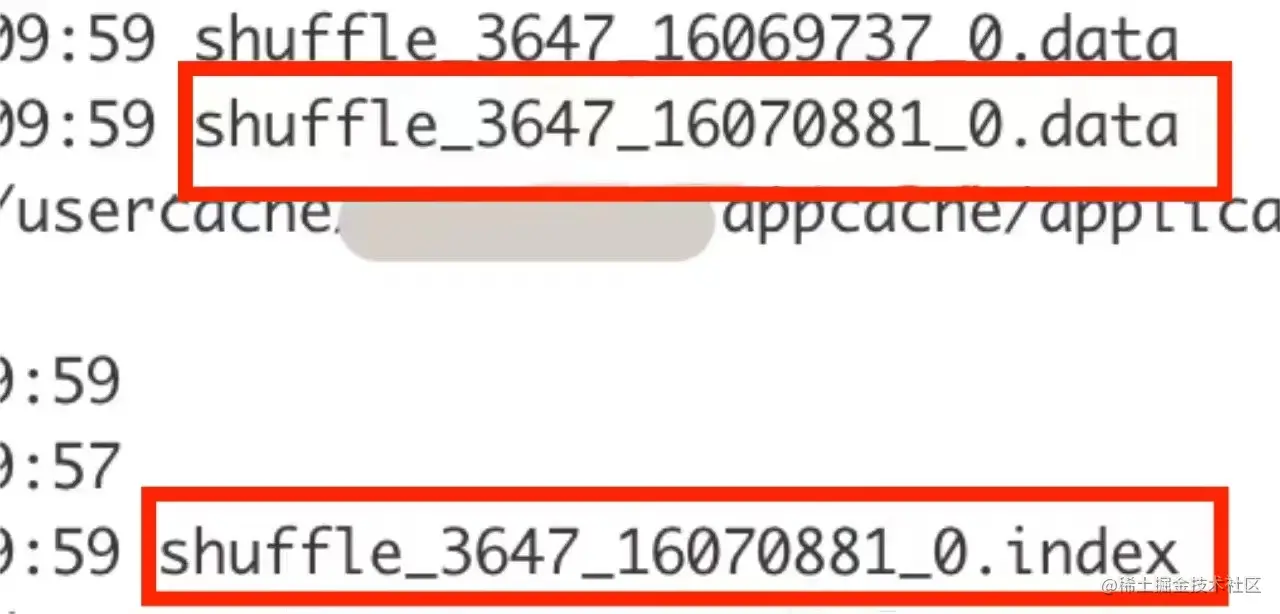

每个MapTask生成一个Shuffle数据文件和一个index文件

dataFile中的数据按照partitionld进行排序，同一个partitionld的数据聚集在一起

indexFile保存了所有paritionld在dataFlle中的位置信息，方便后续ReduceTask能Fetch到对应partitionld 的数据

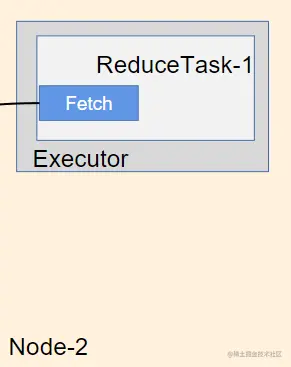

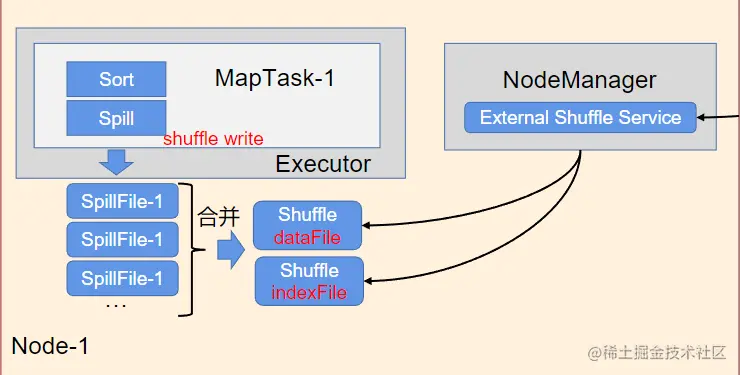

External Shuffle Service + Dynamic Resource Allocation(DRA)


fetch partition-1 from MapTask-1's shuffle dataFile


shufle write 的文件被NodeManage r中的Shuffle Service 托管， 供后续ReduceTask 进行shuffle fetch, 如果Executor空闲，DRA可以进行回收

03.SparkSQL原理解析

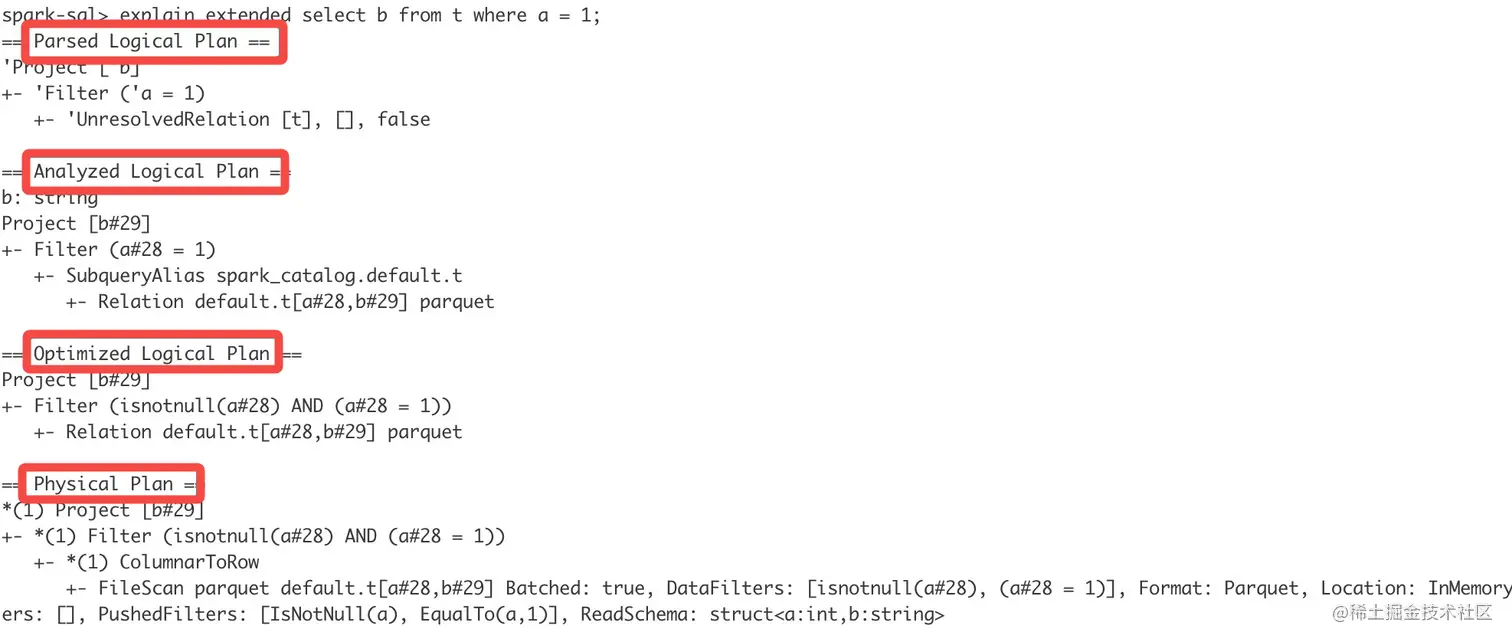

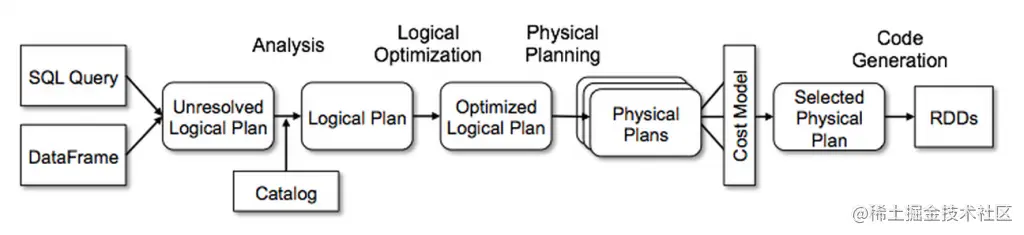

3.1 Catalyst优化器

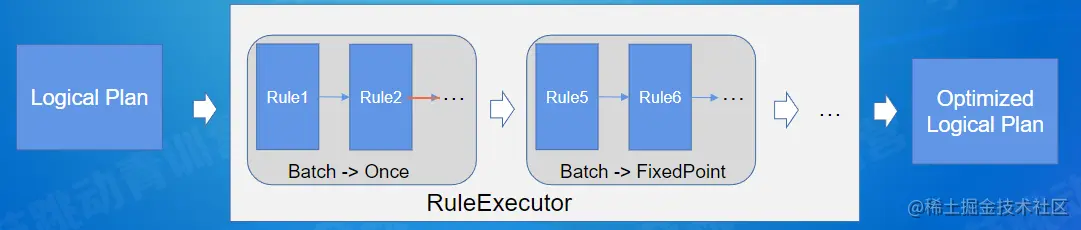

RBO

Rule Based Optimizer(RBO)


Batch执行策略：

Once->只执行一次

FixedPoint->重复执行，直到plan不再改变，或者执行达到固定次数（默认100次）


ConstantFolding/PushDownPredicates/ColumnPruning

/DynamicFilterPruning/SimplifyConditionals/..

object PushDownPredicates extends Rule {

def apply(plan: LogicalPlan): LogicalPlan = plan transformDown {

...

}

}

select * from t x join t1 y on x.a=y.c where x.a>1 and y.c = 2

transformDown先序遍历树进行规则匹配

transformUp后序遍历树进行规则匹配


Cost Based Optimizer(CBO)

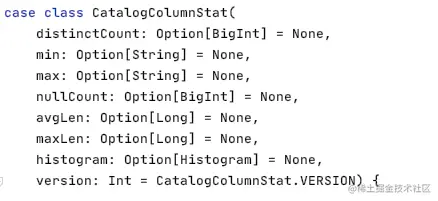

采集表的statistics

ANALYZE TABLE ... COMPUTE STATISTICS ...FOR COLUMNS c1,c2



TableStatMANALYZE TABLE获取后续的算子的Stat通过对应的Estimation进行估算

打开参数spark.sql.cbo.enabled-> true

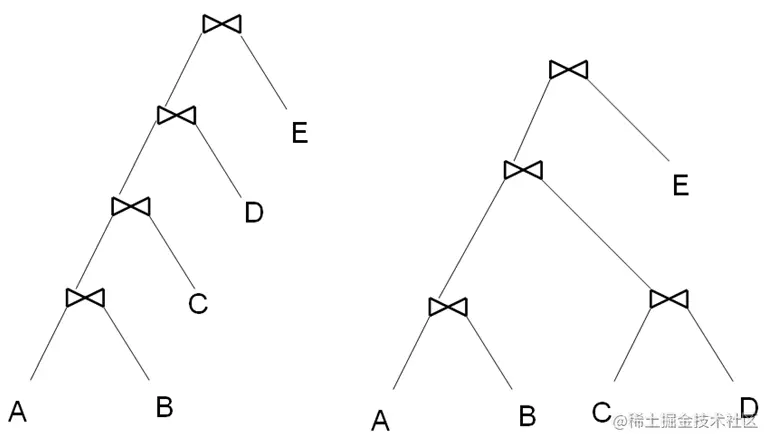

JoinReorder


JoinSelection

Broadcast Hash Join(BHJ)

Shuffle Hash Join(SHJ)

Sort Merge Join(SMJ)

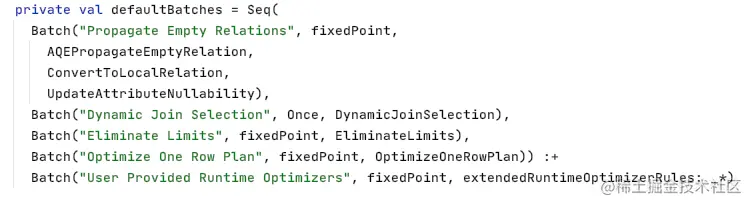

3.2 Adaptive Query Execution(AQE)

AQE

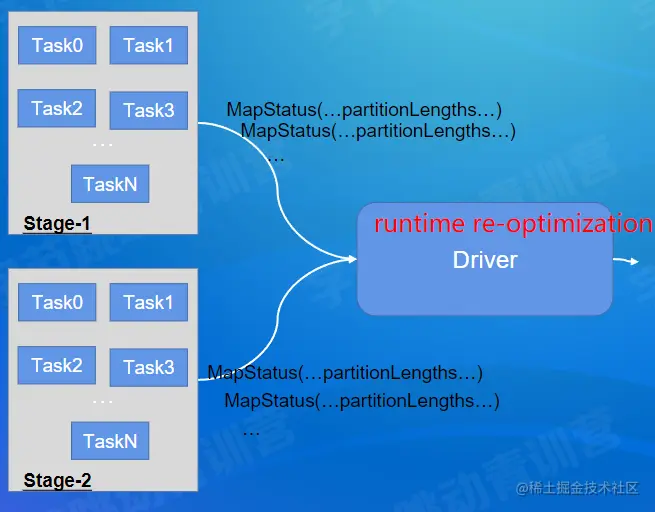

每个Task结束会发送MapStatus信息给Driver

Task的MapStatus中包含当前Task Shuffle产生的每个Partition的size统计信息

Driver获取到执行完的Stages的MapStatus信息之后，按照MapStatus中partition大小信息识别匹配一些优化场景，然后对后续未执行的Plan进行优化

目前支持的优化场景：

  • Partiton合并，优化shuffle读取，减少reduce task个数

  • SMJ -> BHJ

  • Skew Join优化

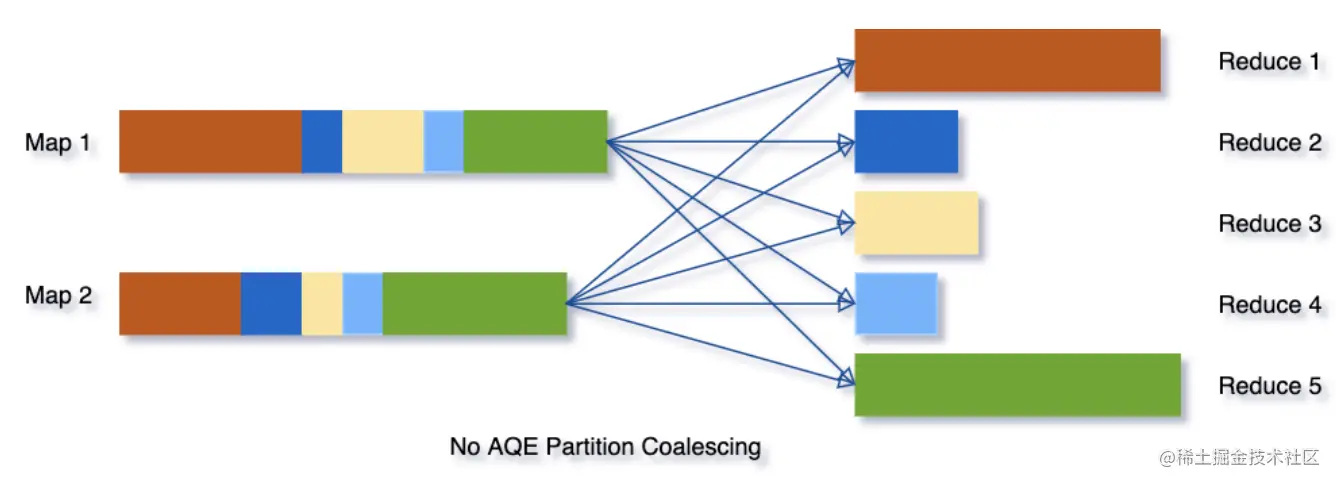

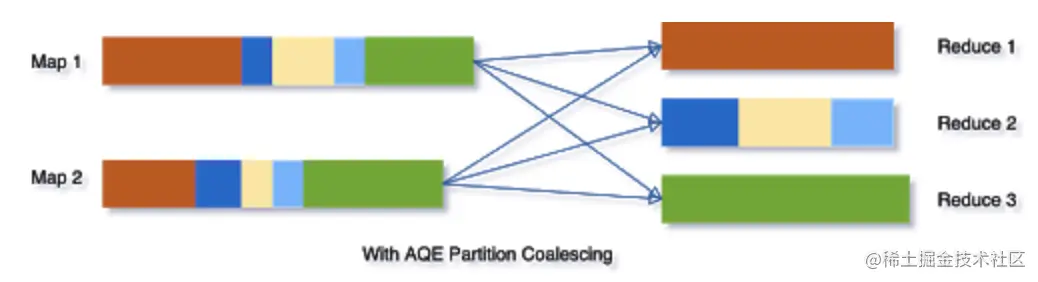

Coalescing Shuffle Partitions

Partition 合并(coalescing shuffle partitions)

image.png 合并后：


问题

spark.sql.shufle.partition作业粒度参数，一个作业中所有Stage都一样，但是每个Stage实际处理的数据不一样，可能某些Stage的性能比较差

比如：

  • partition参数对某个Stage过大，则可能单个partition的大小比

较小，而且Task个数会比较多，shuffle fetch阶段产生大量的小

块的随机读，影响性能

  • parition参数对某个Stage过小，则可能单个partition的大小比

较大，会产生更多的spill或者OOM

作业运行过程中，根据前面运行完的Stage的MapStatus中实际的partiton大小信息，可以将多个相邻的较小的partiton进行动态合并，由一个Task读取进行处理


spark.sql.adaptive.coalescePartitions.enabled

spark.sql.adaptive.coalescePartitions.initialPartitionNum

spark.sql.adaptive.advisoryPartitionSizelnBytes

Switching Join Strategies

SortMergeJoin (SMJ) -> BroadcastHashJoin (BHJ)


问题：

Catalyst Optimizer优化阶段，算子的statistics估算不准确，生成的执行计划并不是最优

AQE运行过程中动态获取准确Join的leftChild/rightChild的实际大小，将SMJ转换为BHJ

Optimizing Skew Joins

Skew Join

![](vx_images/499293018253395.png =400x)

![](vx_images/1803118239566.png =400x)

AQE根据MapStatus信息自动检测是否有倾斜

将大的partition拆分成多个Task进行Join


spark.sql.adaptive.skewJoin.enabled

spark.sql.adaptive.skewJoin.skewedPartitionFactor

spark.sql.adaptive.skewJoin.skewedPartitionThresholdlnBytes

3.3 Runtime Filter

select x,y from A join B on A.a = B.b

3.4 Bloom Runtime Filter

链接

tpcds/q16.sql:

AND cs1.cs_call_center_sk

= cc_call_center_sk

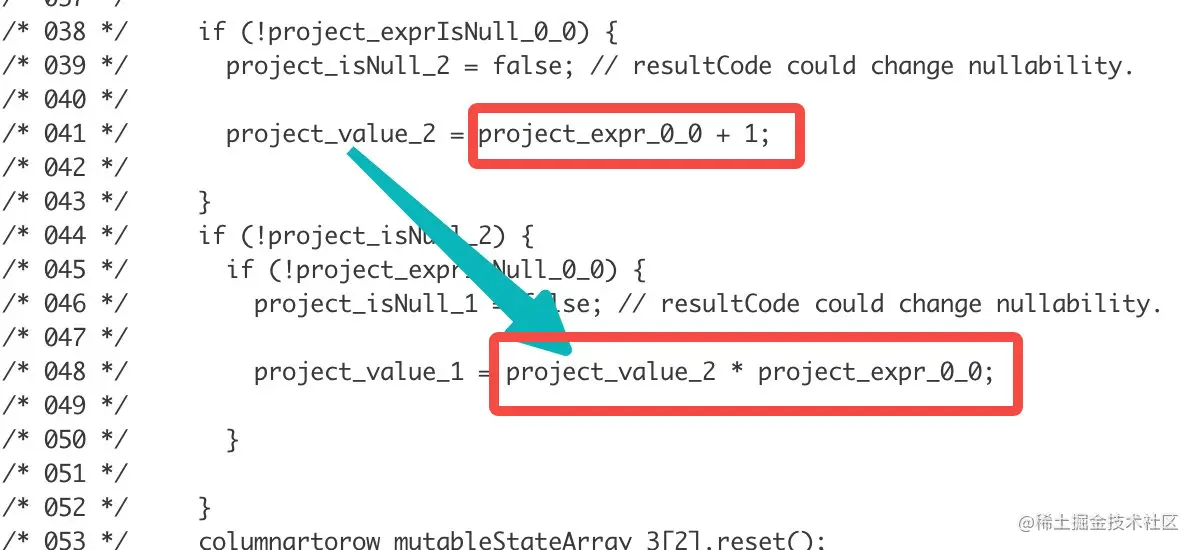

3.5 Codegen

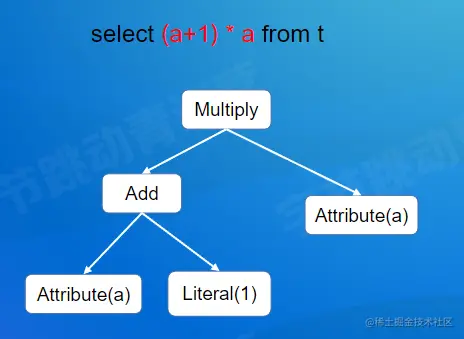

Expression

表达式（Expression)


将表达式中的大量虚函数调用压平到一个函数内部，类似手写代码



动态生成代码，Janino即时编译执行

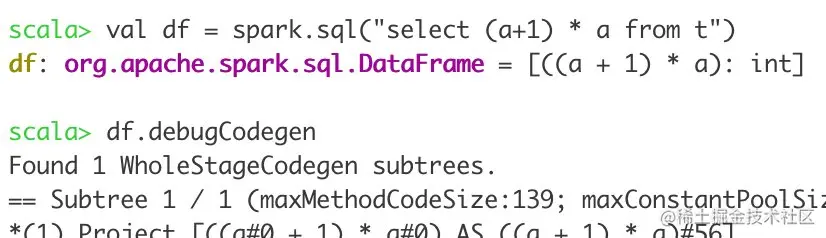

WholeStageCodegen

算子/WholeStageCodegen

select (a+1) * a from t where a = 1

火山模型（Volcano)


算子之间大量的虚函数调用，开销大

将同一个Stage中的多个算子压平到一个函数内部进行执行

动态生成代码，Janino即时编译执行



一个SQL包含多个Stage的WholeStageCodegen


04.业界挑战与实践

4.1 Shuffle稳定性问题

Shuffle稳定性问题


在大规模作业下，开源ExternalShuffleService(ESS)的实现机制容易带来大量随机读导致的磁盘IOPS瓶颈、Fetch请求积压等问题，进而导致运算过程中经常会出现Stage重算甚至作业失败，继而引起资源使用的恶性循环，严重影响 SLA.

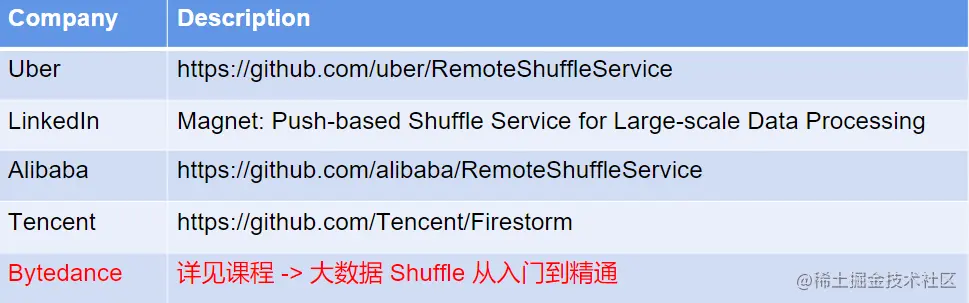

Shuffle稳定性解决方案


4.2 SQL执行性能问题

SQL执行性能问题


  • 压榨CPU资源

CPU流水线/分支预测/乱序执行

/SIMD/CPU缓存友好/.…

Vectorized / Codegen ?

C++ / Java?

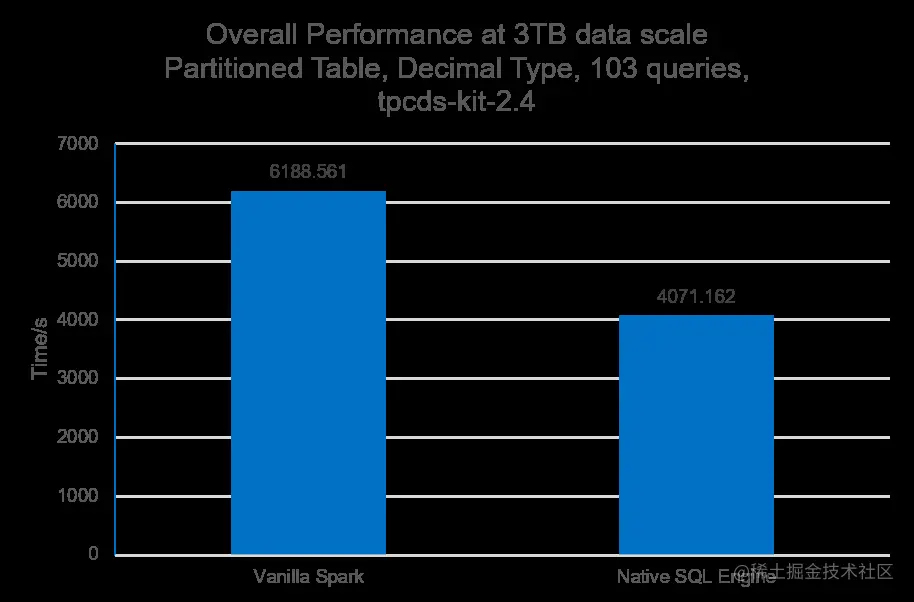

SQL执行性能解决方向

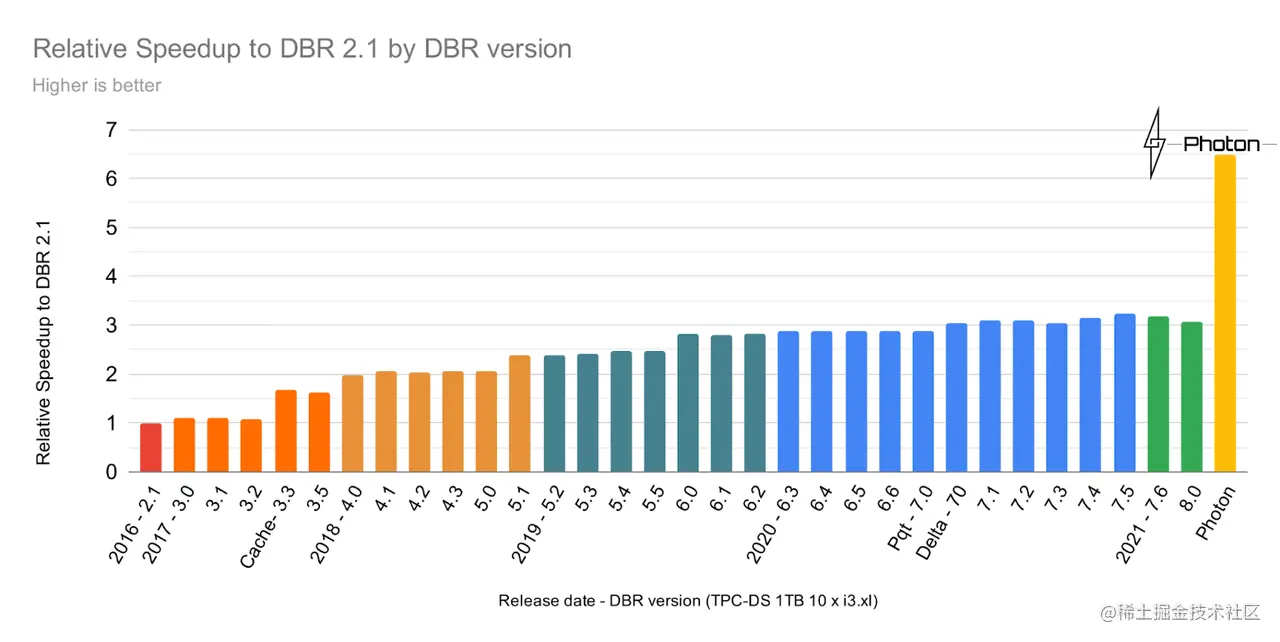

Photon:C++实现的向量化执行引擎


Intel: OAP/gazelle_plugin

github.com/oap-project…


4.3 参数推荐/作业诊断

Spark参数很多，资源类/Shuffle/Join/Agg/.…

调参难度大

参数不合理的作业，对资源利用率/Shuffle稳定性/性能有非常大影响

同时，线上作业失败/运行慢，用户排查难度大

自动参数推荐/作业诊断
