这是我参与「第四届青训营」笔记创作活动的的第6天，以下是我的课堂笔记。 本次课程主要分为四个大板块：
1. Shuffle概述
2. Shuffle算子
3. Shuffle过程
4. Push Shuffle
1. Shuffle概述
1.1 MapReduce概述
- 2004年谷歌发布了《MapReduce:Simplified Data Processing on LargeClusters》论文
- 在开源实现的MapReduce中，存在Map、Shuffle、Reduce三个阶段。

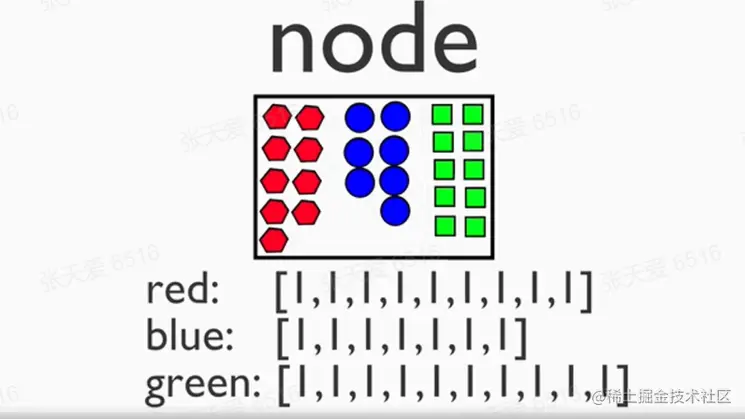

1.2 Map阶段
√ Map阶段，是在单机上进行的针对—小块数据的计算过程

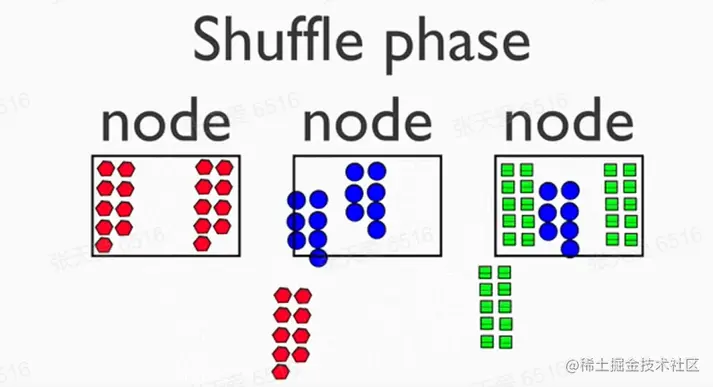

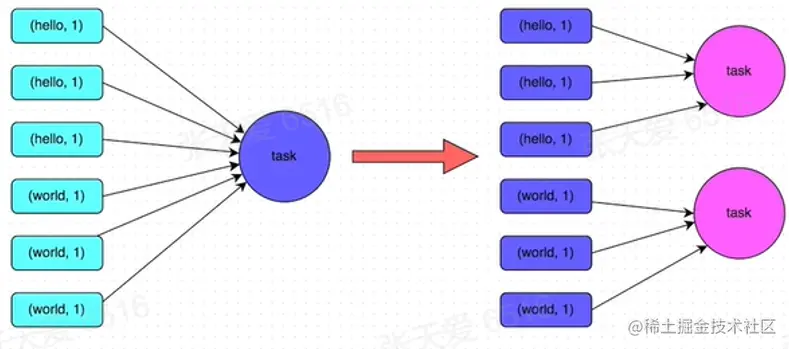

1.3 Shuffle阶段
√ Shuffle阶段，在map阶段的基础上，进行数据移动，为后续的reduce阶段做准备。

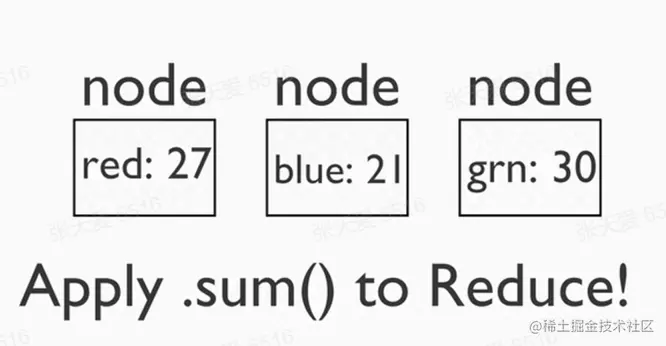

1.4 Reduce阶段

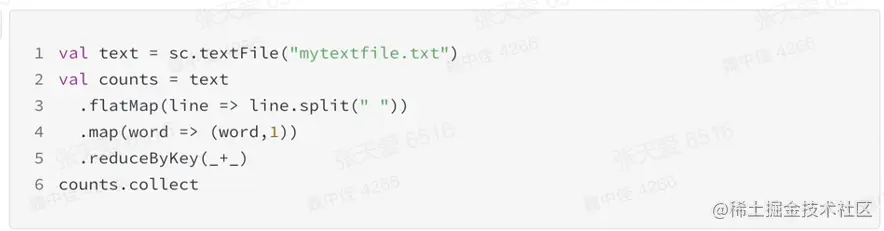

√ reduce阶段，对移动后的数据进行处理，依然是在单机上处理一小份数据
拿到sum值
1.5 为什么shuffle 对性能非常重要
- M*R次网络连接
- 大量的数据移动
- 数据丢失风险
- 可能存在大量的排序操作
- 大量的数据序列化、反序列化操作
- 数据压缩
1.6 总结
在大数据场景下，数据shuffle表示了不同分区数据交换的过程，不同的shufle策略性能差异较大.目前在各个引擎中shuffle都是优化的重点，在spark框架中，shuffle是支撑spark进行大规模复杂数据处理的基石。
2. Shuffle算子

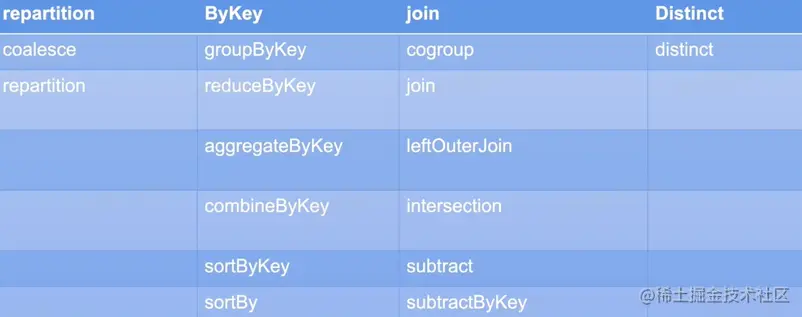

2.1 Shuffle算子分类
Spark中会产生shuffle的算子大概可以分为4类
2.2 Shuffle算子应用
- Spark源码中RDD的单元测试
- Spark源码中PairRDDFunctions的单元测试
2.3 Spark中对shuffle的抽象–宽依赖、窄依赖
- 窄依赖:父RDD的每个分片至多被子 RDD中的一个分片所依赖
- 宽依赖:父RDD中的分片可能被子 RDD中的多个分片所依赖
2.3 算子内部的依赖关系
- ShuffleDependency
- coGroupedRDD
. Cogroup
. fullOuterJoin、rightOuterJoin、leftOuterJoin
. join
- ShuffledRDD
. combineByKeyithClassTag
combineByKey
reduceBuo.
. sortByKey
sortBy
2.4 Shuffle Dependency构造
- Asingle key-value pair RDD, i.e. RDD[Product2[K，V], \
- Partitioner (available as partitioner property),
- Serializer,
- Optional key ordering (of Scala's scala.math.Ordering type),
- Optional Aggregator,
- mapSideCombine flag which is disabled (i.e. false) by default.
3. Shuffle过程

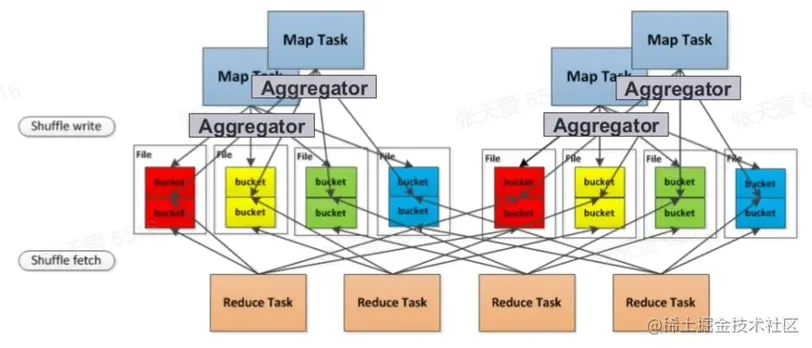

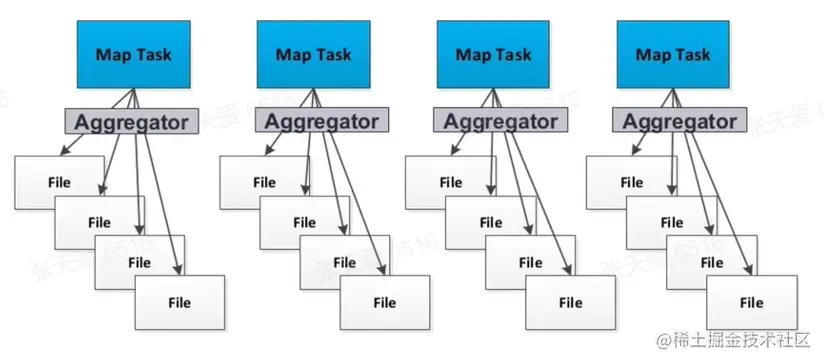

3.1 Hash Shuffle -写数据
每个partition会映射到一个独立的文件

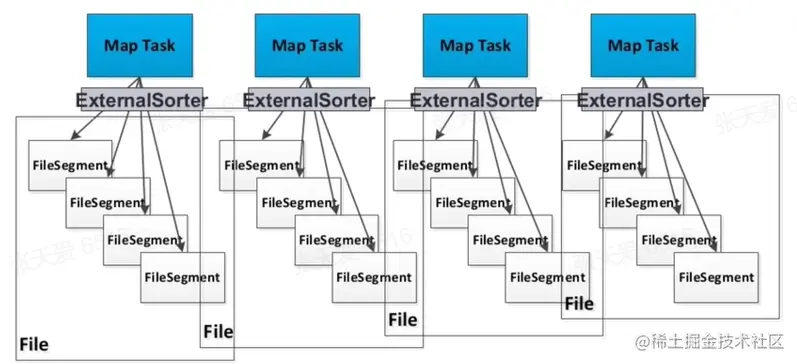

3.2 Hash Shuffle -写数据优化
每个partition会映射到一个文件片段
3.3 Sort shuffle :写数据
每个task生成一个包含所有partiton数据的文件

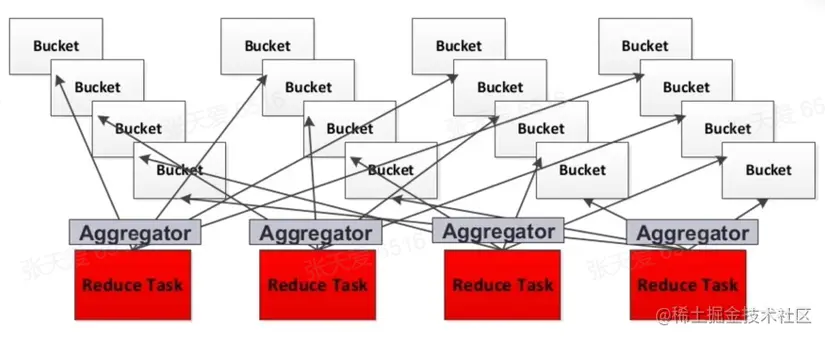

3.4 Shuffle -读数据
每个reduce task分别获取所有map task生成的属于自己的片段

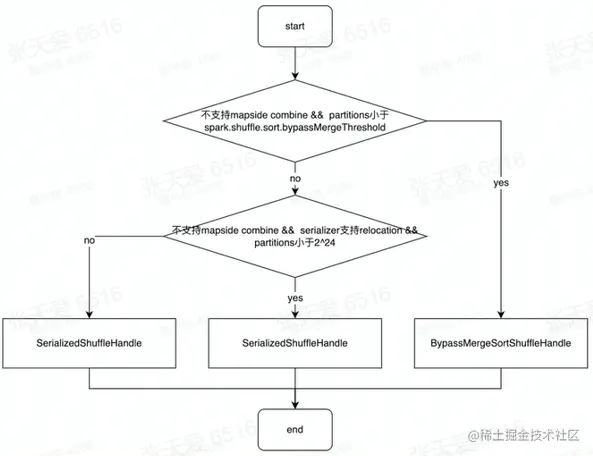

3.5 Shuffle Handle的创建
Register Shuffle 时做的最重要的事情是根据不同条件创建不同的 shuffle Handle

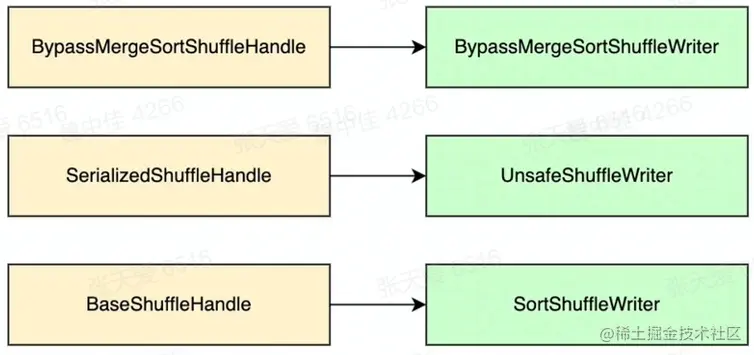

3.6 Shuffle Handle 与Shuffle Writer的对应关系

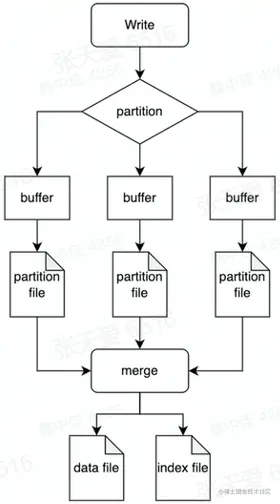

3.7 Writer 实现-BypassMergeShuffleWriter
- 不需要排序，节省时间
- 写操作的时候会打开大量文件
- 类似于Hash Shuffle

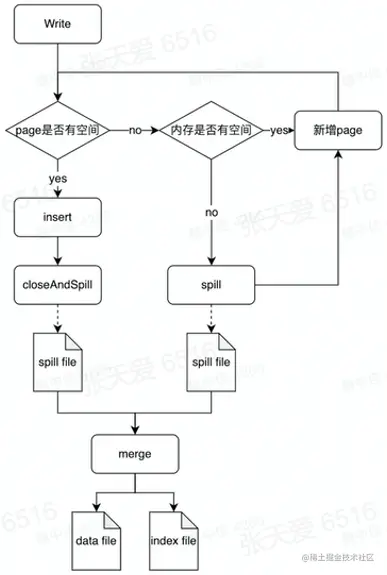

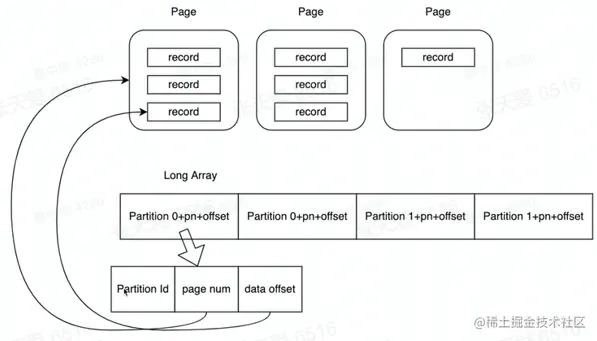

3.8 Writer实现-UnsafeShuffleWriter
- 使用类似内存页储存序列化数据
- 数据写入后不再反序列化
3.9 Writer 实现- UnsafeShuffleWriter
- 只根据partition排序Long Arra
- 数据不移动

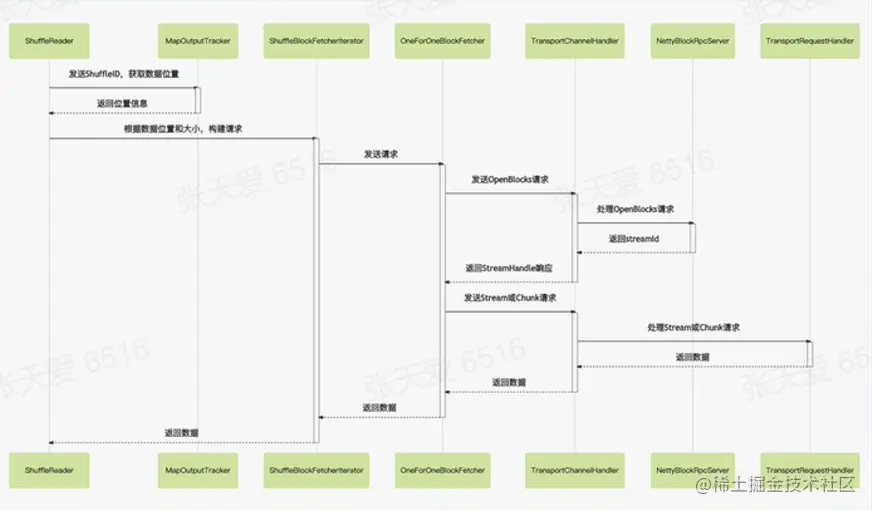

3.10 Reader 实现-网络时序图
- 使用基于netty的网络通信框架
- 位置信息记录在MapOutputTracker中
- 主要会发送两种类型的请求
- OpenBlocks请求
- Chunk请求或Stream请求

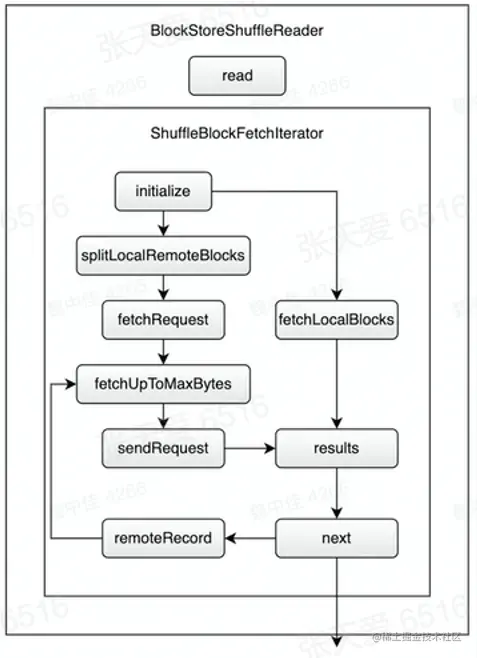

3.11 Reader实现- ShuffleBlockFetchIterator
-区分local和remote节省网络消耗
防止OOM
- maxBytesInFlight
- maxReqsInFlight
- maxBlocksInFlightPerAddress
- maxReqSizeShuffleToMem
- maxAttemptsOnNettyOOM

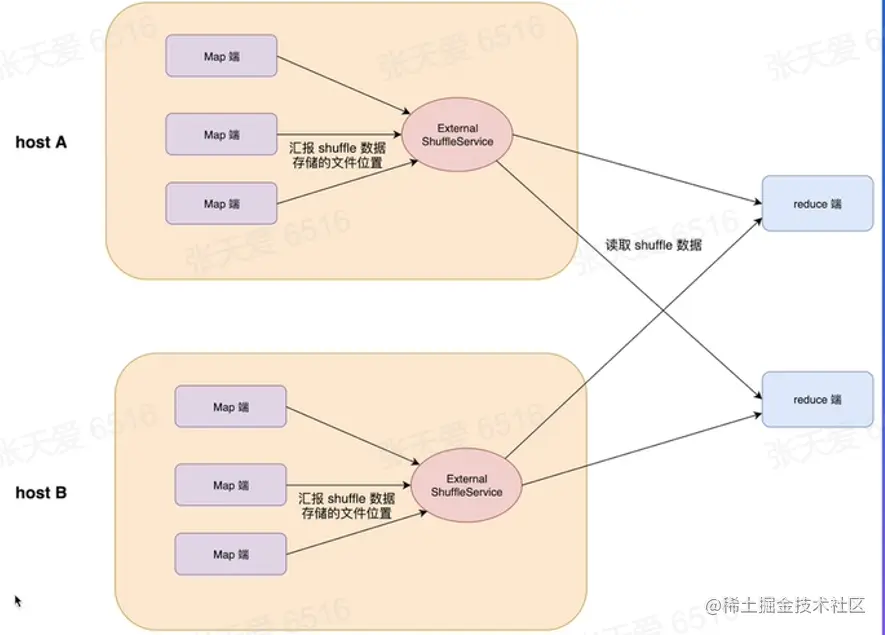

3.12 Read 实现-External Shuffle Service
ESS作为一个存在于每个节点上的agent为所有Shuffle Reader提供服务，从而优化了Spark作业的资源利用率，MapTask在运行结束后可以正常退出

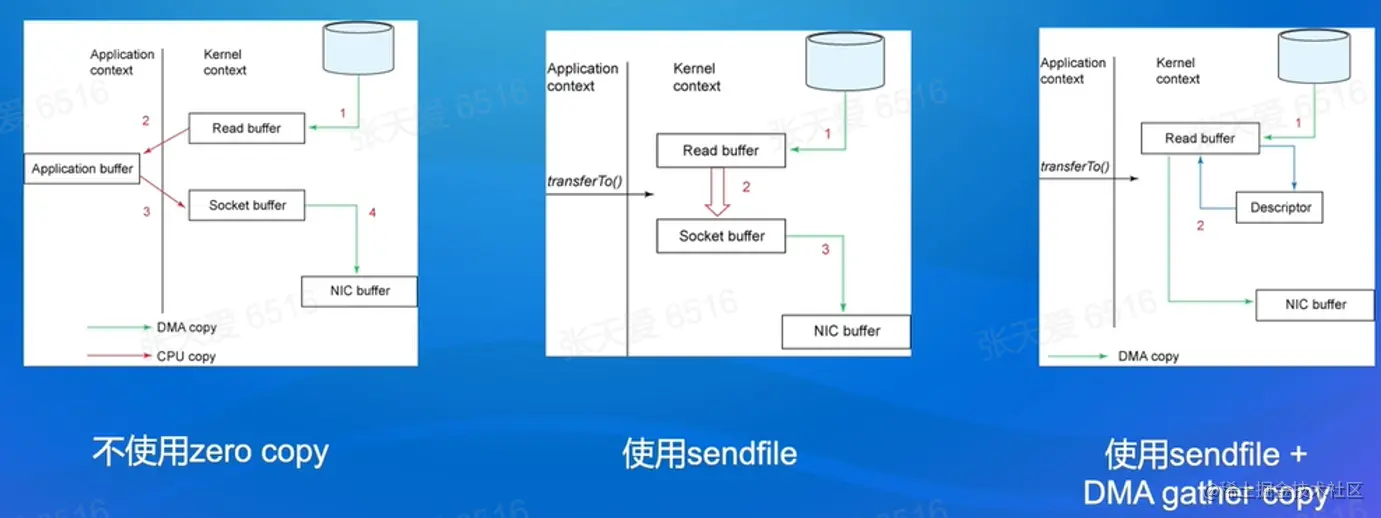

3.13 Shuffle优化使用的技术- Zero Copy
DMA(Direct Memory Access):直接存储器存取，是指外部设备不通过CPU而直接与系统内存交换数据的接口技术。
3.14 Shuffle优化使用的技术:Netty Zero Copy
√ 可堆外内存，避免JVM堆内存到堆外内存的数据拷贝
√ CompositeByteBuf、Unpooled.wrappedBuffer、ByteBuf.slice，可以合并、包装、切分数组，避
免发生内存拷贝
√ Netty使用FileRegion实现文件传输，FileRegion底层封装了FileChannel#transferTo()方法，可以将文件缓冲区的数据直接传输到目标Channel，避免内核缓冲区和用户态缓冲区之间的数据拷贝
3.15 常见问题
- 数据存储在本地磁盘，没有备份
- IO并发:大量RPC请求(M*R)
- IO吞吐∶随机读、写放大（ 3X )
- GC频繁，影响NodeManager
3.16 Shuffle优化
- 避免shuffle

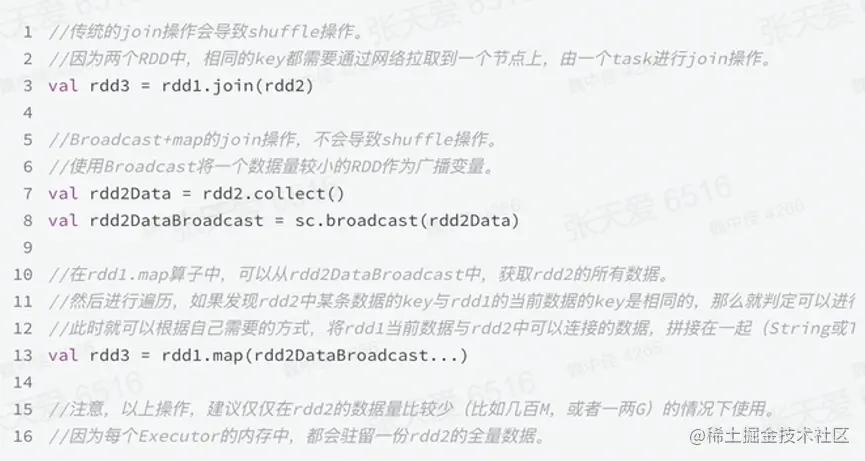

- 使用broadcast替代join

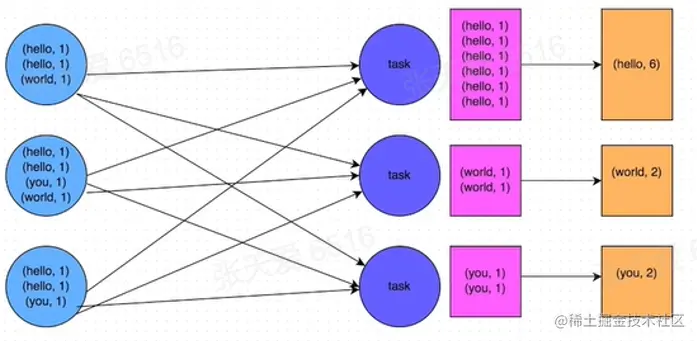

3.17 Shuffle优化

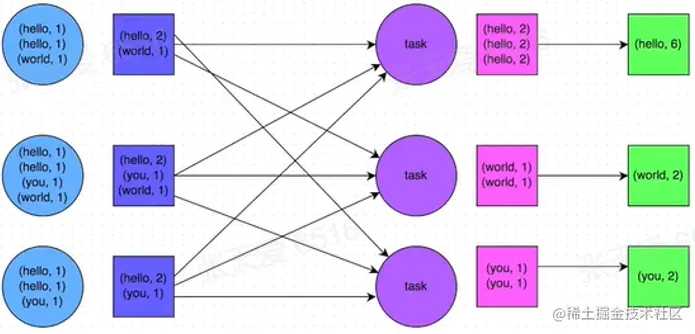

· 使用可以map-side预聚合的算子
3.18 Shuffle参数优化
- spark.default.parallelism && spark.sql.shuffle.partitions
- spark.hadoopRDD.ignoreEmptySplits
- spark.sql.file.maxPartitionD.peeinputTormat.split.minsize
- spark.sql.adaptive.enabled && spark.sql.adaptive.shuffle.targetPostShuffleInputSize. spark.reducer.maxSizeInFlight
- spark.reducer.maxReqsInFlight
- spark.reducer.maxBlocksInFlightPerAddress
3.19 常见的倾斜处理办法
- 提高并行度
- 优点:足够简单
- 缺点∶只缓解、不根治

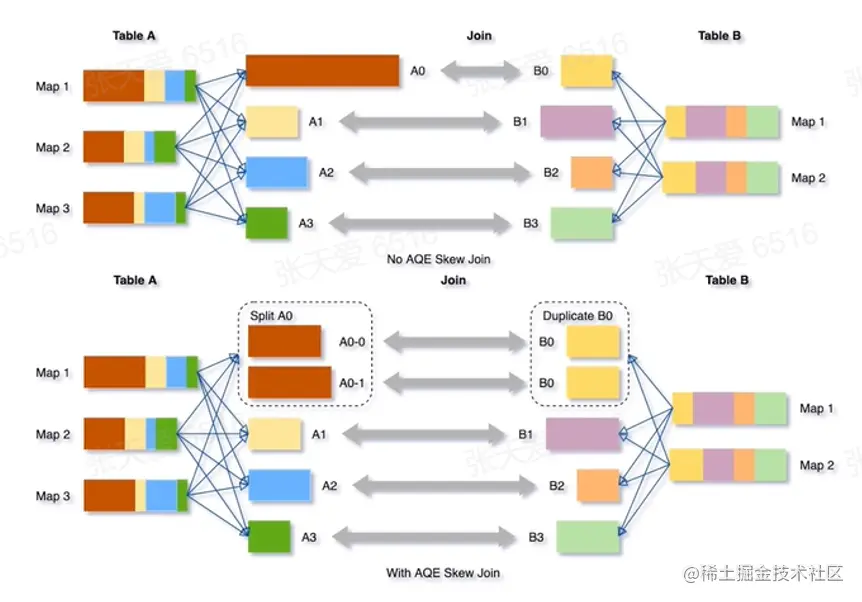

3.20 Spark AQE Skew Join
AQE根据shuffle文件统计数据自动检测倾斜数据，将那些倾斜的分区打散成小的子分区，然后各自进行join。
4. Push Shuffle
4.1 为什么需要Push Shuffle ?

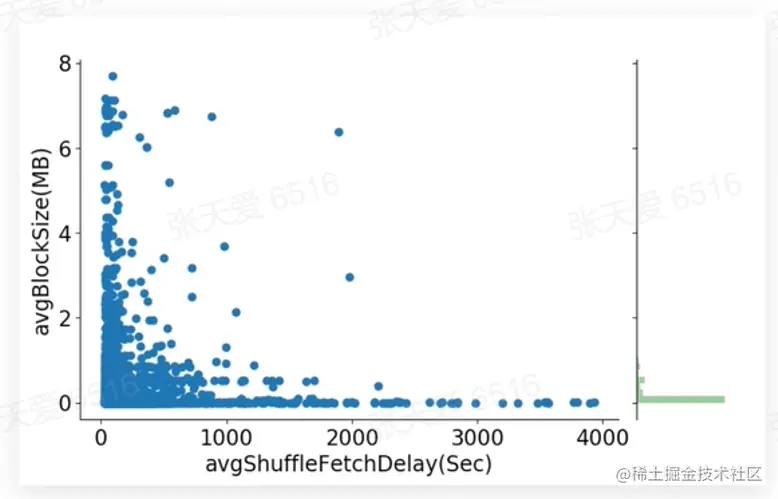

- Avg IO size太小，造成了大量的随机IO，严重影响磁盘的吞吐
- M*R次读请求，造成大量的网络连接，影响稳定性
4.2 Push Shuffle的实现
· Facebook : cosco
. LinkedIn : magnet. Uber : Zeus
· Alibaba : RSS
. Tencent : FireStorm
. Bytedance : CSS
. Spark3.2 : push based shuffle\
4.3 Magnet 实现原理
- Spark driver组件，协调整体的shuffle操作
- map任务的shuffle writer过程完成后，增加 了一个额外的操作push-merge，将数据复制一份推到远程shuffle服务上
- magnet shuffle service是一个强化版的ESS.将隶属于同一个shuffle partition的block，会在远程传输到magnet后被merge到一个文件中
- reduce任务从magnet shuffle service接收 合并好的shuffle数据

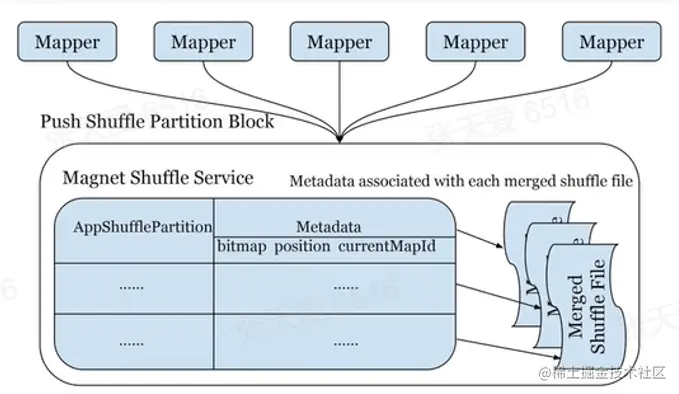

4.3 Magnet 实现原理
- bitmap:存储已merge的mapper id，防止重复merge
- position offset:如果本次block没有正常merge，可以恢复到上一个block的位置
- currentMapId :标识当前正在append的 block，保证不同mapper的block能依次append
4.4 Magnet可靠性
- 如果Map task输出的Block没有成功Push到magnet上，并且反复重试仍然失败，则reducetask直接从ESS上拉取原始block数据
- 如果magnet上的block因为重复或者冲突等原因，没有正常完成merge的过程，则reducetask直接拉取未完成merge的block
- 如果reduce拉取已经merge好的block失败，则会直接拉取merge前的原始block
- 本质上，magnet中维护了两份shuffle数据的副本

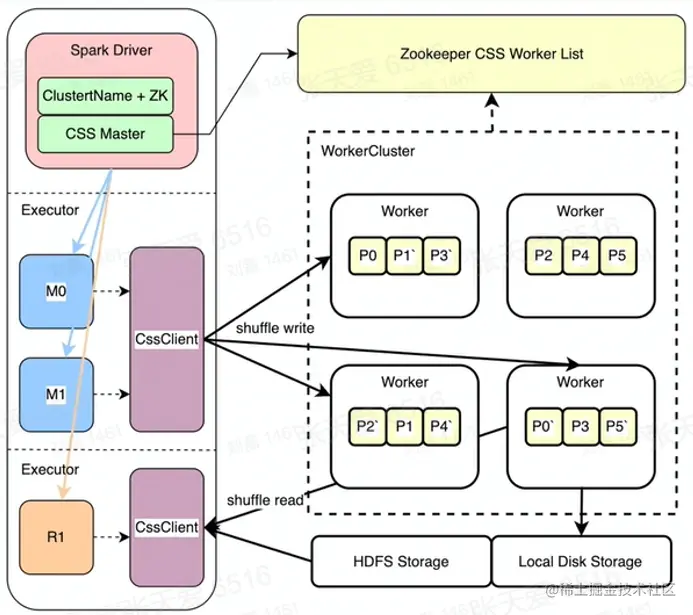

4.6 Cloud Shuffle Service架构
- Zookeeper WorkerList [服务发现]
- css Worker [Partitions / Disk | Hdfs]
- Spark Driver [集成启动CSS Master].
- CSS Master [Shuffle规划/统计].
- CSS ShuffleClient [Write / Read].
- Spark Executor [Mapper + Reducer]
5. 总结
1.Shuffle 概述
（1）什么是shuffle ,shuffle的基本流程
（2）为什么shuffle对性能影响非常重要
2. Shuffle算子
（1）常见的的shuffle算子
（2）理解宽依赖和窄依赖，ShuffleDependency及其相关组件
3. Shuffle过程
（1）Spark中shuffle实现的历史
（2）Spark中主流版本的shuffle写入和读取过程
4. Push shuffle
（1） Magnet Push Shuffle的设计思路
（2） Cloud Shuffle Service的设计实现思路\
