HDFS（Hadoop Distributed File System）原理于应用
一、HDFS基本介绍

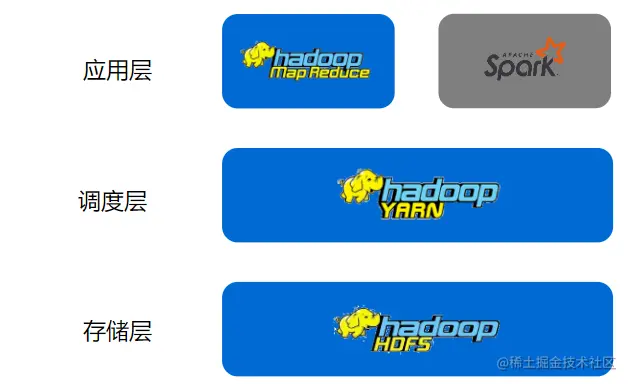

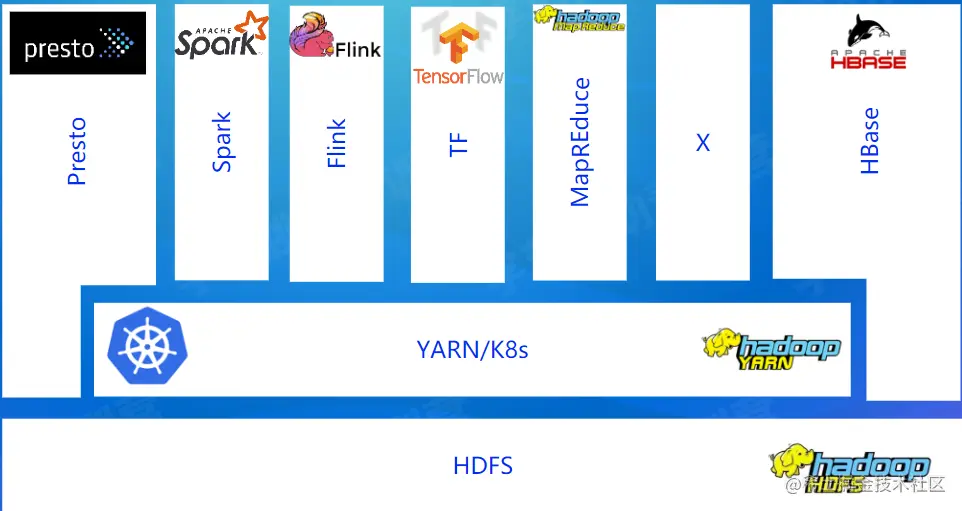

1、Hadoop技术体系
- 存储层：HDFS（Hadoop Distributed File System）
- 调度层：YARN
- 计算框架：MapReduce。值得注意的是另外一个同属于Apache基金会的开源计算框架Apache Spark，当前业界的使用已经远超于MapReduce，尽管它不属于Hadoop项目，但是和Hadoop也有紧密关系。

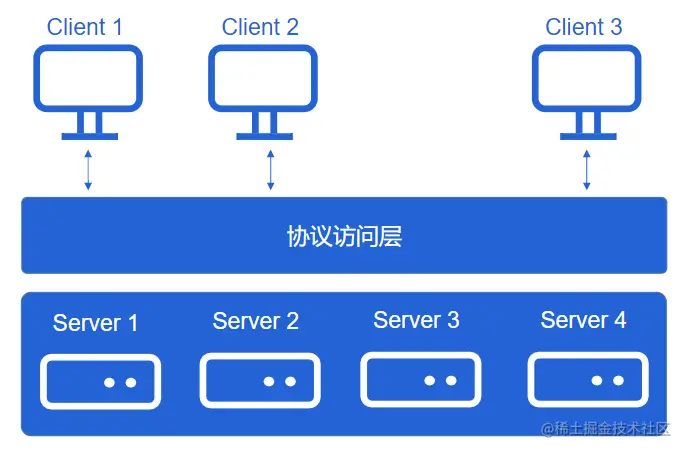

2、分布式文件系统
单机文件系统非常普遍，从Windows NTFS到Linux的Ext4等，分布式文件系统是单机文件的延伸，概念术语是相通的，比如目录、文件、目录树等。（大容量、高可靠、低成本）
- 单机文件系统：常见的如Windows NTFS，Linux的Ext4，虽然不同的操作系统和实现，但是本质都是一样的，解决相同的问题。
- 分布式文件系统：本质上扩展、延伸了单机文件系统，提供了大容量、高可靠、低成本等功能特性；实现上一般也更为复杂。

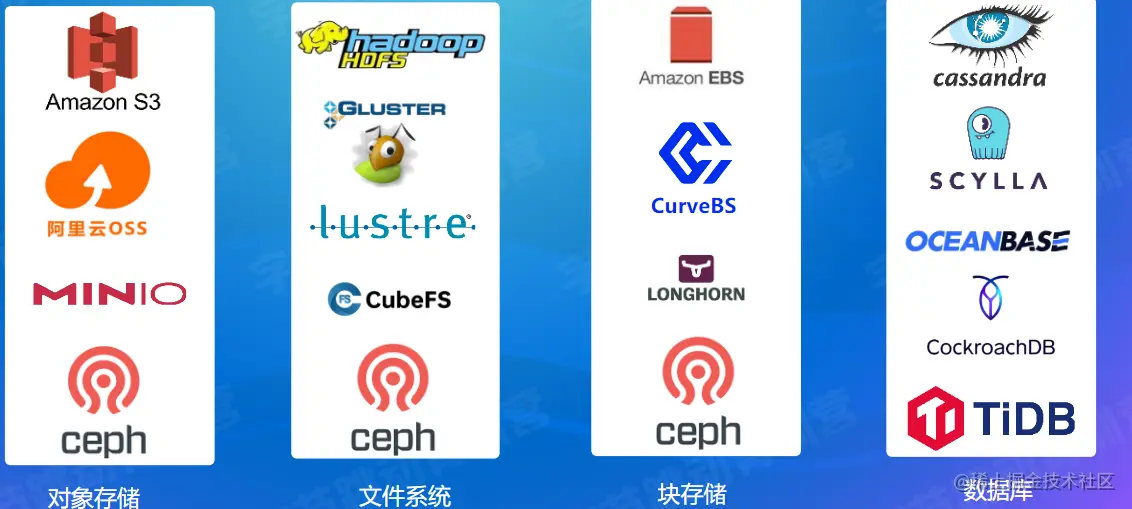

3、分布式存储系统的类型
分布式存储系统，了解分布式存储系统的分类，理解不同存储系统的使用场景。直观的区别是用户使用方式，本质是针对不同的使用场景提供高效合理的系统。
- 对象存储：例如AWS的S3，阿里云的OSS，开源的Minio。
- 块存储：例如AWS的EBS，开源社区也有Ceph等。
- 文件系统：HDFS、GlusterFS、CubeFS等
- 数据库：KV数据库比如Cassandra，关系型数据库如TiDB、OceanBase等
4、HDFS功能特性
- 分布式 受GFS启发，用Java实现的开源系统，没有实现完整的POSIX文件系统语议
- 容错 自动处理、规避多种错误场景,例如常见的网络错误、机器宕机等。
- 高可用 一主多备模式实现元数据高可用，数据多副
- 高吞吐 Client直接从DataNode读取用户数据，服务端支持海量client并发读写
- 可扩展 支持联邦集群模式，DataNode数量可达 10w级别
- 廉价 只需要通用硬件，不需要定制高端的昂贵硬件设备
5、演示环境
展示一个完整的HDFS服务的部署结构和基本的基本的交互方式，通过简单的交互读写操作开始了解学习HDFS。
- 节点类型：ZooKeeper/JournalNode/NameNode/DataNode
- HDFS 命令行交互
- HDFS Web UI
二、架构原理
1、分布式存储系统基本概念
- 容错能力： 能够处理绝大部分异常场景，例如服务器宕机，网络异常，磁盘故障，网路超时等
- 一致性模型 ：为了实现容错，数据必须多副本存放，一致性要解决的问题是如何保障这多个副本的内容都是一致的
- 可扩展性 ：分布式存储系统需要具备横向扩张scaleout的能力
- 节点体系模式 ：常见的有主从模式，对等模式等，不管哪种模式，高可用是必须的功能
- 数据放置策略 ：系统是由多个节点组成，数据是多个副本存放时，需要考虑数据存放的策略
- 单机存储引擎 ：在绝大部分存储系统中，数据都是需要落盘持久化，单机引擎需要解决的是根据系统特点，如何高效的存取硬盘数据。

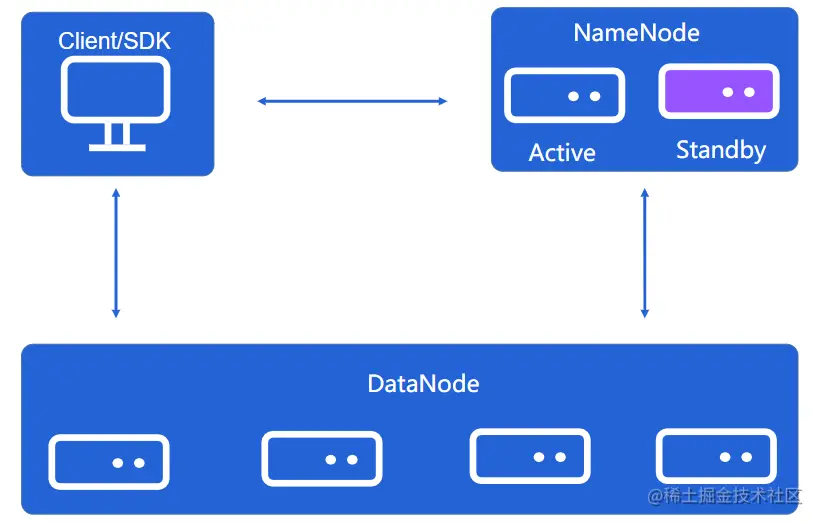

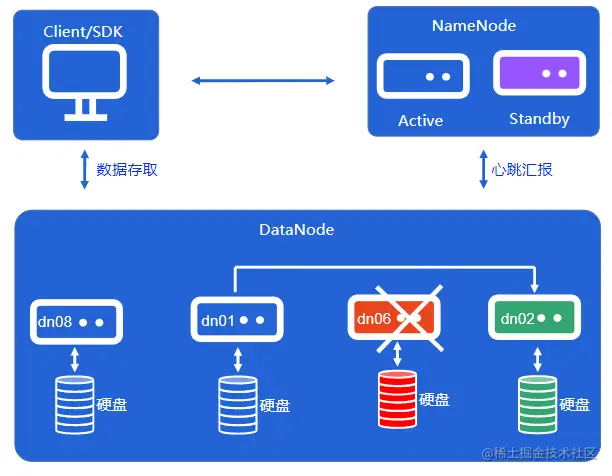

2、HDFS 组件
-
Client/SDK：读写操作的发起点，HDFS很多读写逻辑都是在SDK中实现的。
-
NameNode：元数据节点，是HDFS的中枢节点，也是服务的入口。
-
DataNode：数据节点，存放实际用户数据。

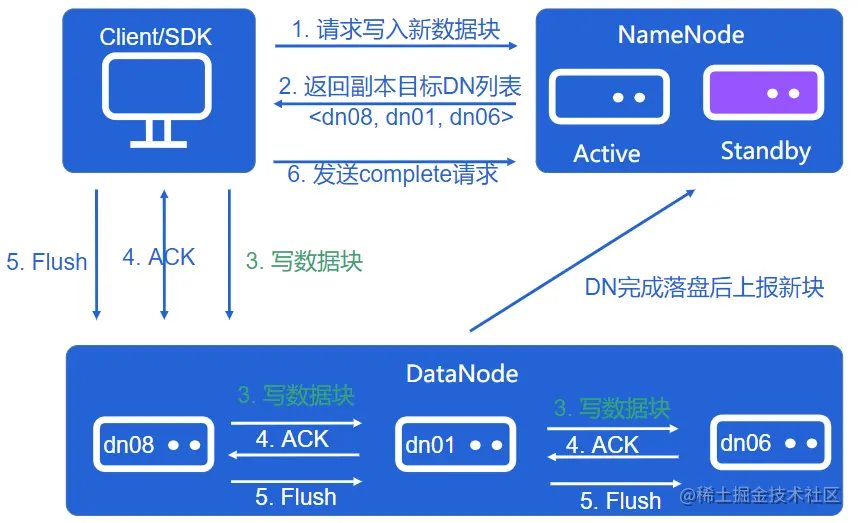

2.1 Client写流程

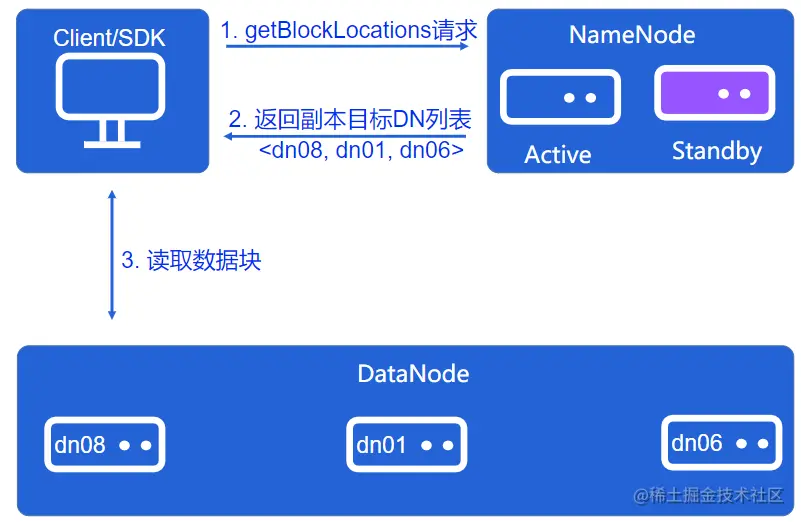

2.2 Client读流程
2.3 元数据节点NameNode
- 维护目录树：维护目录树的增删改查操作，保证所有修改都能持久化，以便机器掉电不会造成数据丢失或不一致。
- 维护文件和数据块的关系：文件被切分成多个块，文件以数据块为单位进行多副本存放
- 维护文件块存放节点信息：通过接收DataNode的心跳汇报信息，维护集群节点的拓扑结构和每个文件块所有副本所在的DataNode类表。
- 分配新文件存放节点：
- Client创建新的文件时候，需要有NameNode来确定分配目标DataNode
2.4、数据节点DataNode
- 数据块存取DataNode需要高效实现对数据块在硬盘上的存取
- 心跳汇报把存放在本机的数据块列表发送给NameNode,以便NameNode能维护数据块的位置信息，同时让 NameNode确定该节点处于正常存活状态
- 副本复制
- 数据写入时Pipeline I0操作
- 机器故障时补全副本
三、关键设计

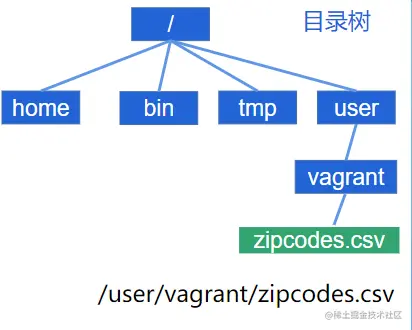

3.1 NameNode目录树设计
其重点理解EditLog的设计，可类比关系型数据库中的Transaction Log概念。
- 仅在内存中修改：fsimage
- 需要立即保存到硬盘：EditLog
3.2 NameNode数据放置
数据块信息维护
- 目录树保存每个文件的块id
- NameNode维护了每个数据块所在的节点信息
- NameNode根据DataNode汇报的信息动态维护位置信息
- NameNode不会持久化数据块位置信息
数据块的放置分布策略
3.3 DataNode设计
数据块硬盘存放
- 文件在NameNode已分割成block
- DataNode以block为单位对数据进行存取 启动扫盘获得本机文件块列表
- DameNode需要知道本机存放了哪些数据块
- 启动时把本机硬盘上的数据块列表加载在内存上
3.4 Client读写链路的异常处理
- Server端异常
- Client端异常
- 慢节点
3.5 HDFS旁路系统

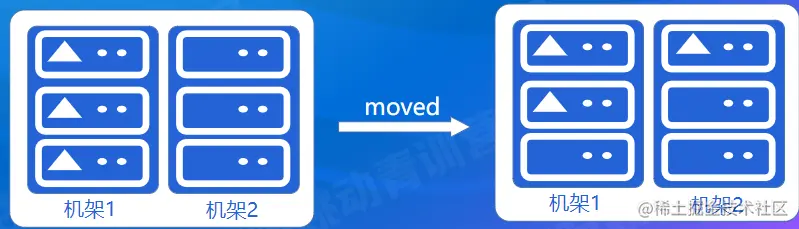

- Balancer：均衡DataNode的容量
- Mover：确保副本放置策略要求
3.6 HDFS控制面建设：保障系统稳定运行
- HouseKeeping组件：比如Balancer，Mover等， 这些组件不运行不会马上影响读写操作，但是长时间会积累系统性问题，例如读写不均衡导致IO热点等。
- 可观测性设施：比如系统指标监控设施等，帮助快速发现定位问题。
- 运维体系建设：从最基本的命令行手工操作，脚本自动化再到完善的运维平台。

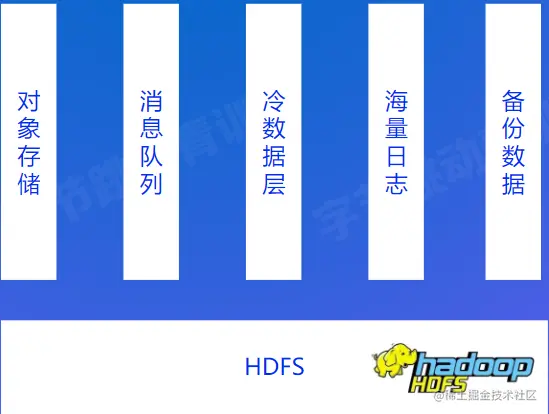

四、应用场景

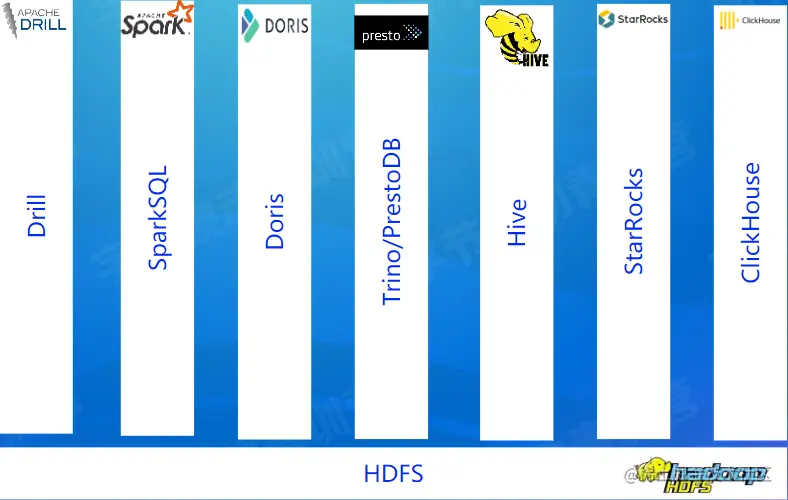

4.1 大数据生态
4.2 PySpark读取分析HDFS上的文件
- 读取本地文件系上的文件
- 把查询结果保存到本地文件
- 读取HDFS_上的文件
- 把查询结果保存到HDFS上
