Activiti Modeler WebEditor（v5?）

网上文档较少，也都很古老，经过考古整理如下：

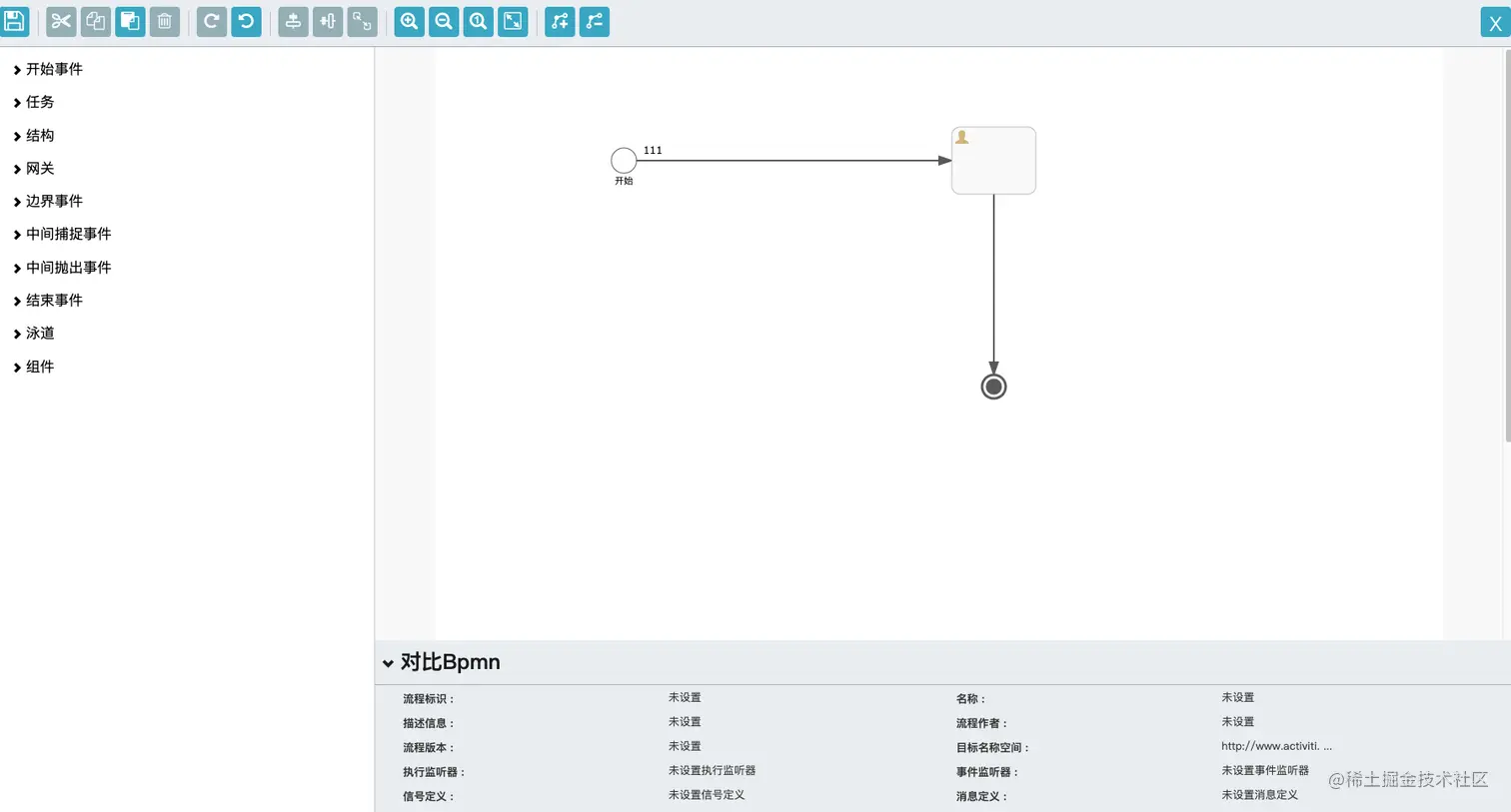

这版应该是界面布局：上（工具区）、左（组件类目）、右（工作区）、右下（属性区）

Activiti Modeler内部的实现上还是以oryx为图形组件为内核，用angular.js作为界面基本元素的基础组件以及调度oryx的API。

下面开始正文

1️⃣ 流对象（Flow Objects）

流对象是最为基础的概念了，十分重要。

1.1 事件（Events）

事件都是用一个圆圈来代表，影响流程的流动，一般有一个原因（trigger）或者一个影响（result）。标准定义了三种事件：开始，中间和结束。从定义和分类名称上来看也能猜到事件的作用了，控制流程的开始，中间流转和结束，这些控制可能采取触发器（trigger）来完成，或者是导致一个结果（结束或抛出）。

开始事件

中间事件 Intermediate event

中间事件的使用有两种方式：

1.出于两种目的在一个正常的工作流中放置中间事件：中间事件可以用于“catch”事件触发器，或者是“throw”事件触发器。

2.一个中间事件放置于一个活动(Activity)中间，仅能够用于“catch”事件触发器，也就是捕获一个事件，做相应的处理。

结束事件 End Event

结束事件必须是一个顺序流的目标，不能是源头，可以有多个顺序流指向同一个结束流。一个流程可以有多个结束事件，也可以没有结束事件，但是如果存在开始事件，就必须有至少一个结束事件。如果不使用结束事件,那么所有流对象没有任何流出序列（顺序）流（即不同为一个源序列流）来标志流程过程结束。流程不会结束，直到所有的并行路径完成了。

1.2 活动（Activities）

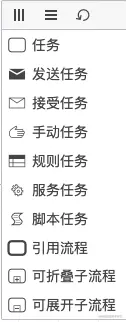

Tasks 任务

task在流程流中是一个原子性的活动，当流程中的作业不能被打断时task被用作一个更细级别的细节。通常，一个终端用户或者应用其执行操作表现为task的形式。task对象在子流程中具有相同的形状，都是长方形有着圆角。

有三种特殊的task图标：循环、多重实例和补偿，一个task可能会有一个或两个这类图标。

这些任务中，需要人参与自身完成的有Manual Task和User Task。Manual Task是一个不受任何商业流程引擎管理的任务，User Task是。不受管理意味着流程引擎无法追踪其任务的开始和完成。

Sub-Processes 子流程

子流程是一个活动的内部细节建模，使用活动、事件和网关以及序列流。子流程是流程内部的一个图形对象，但是它也能够被打开来展现更低一层的流程。子流程定义了一个上下文范围，可用于属性可见性、事务的范围，异常处理，事件或者是补偿。

Call Activity 调用活动

调用活动确定使用了全局流程或者全局任务的流程中的一点。调用过程用作为包装器来调用全局流程或全局任务执行中。激活调用活动将导致称为全局流程或者全局任务的控制转移。

调用活动必须满足数据要求，同时调用CallableElement返回数据。这意味着在活动的InputOutputSpecification中需要包含这些元素，并且必须精确的和CallableElement的元素匹配。这些元素包括：DataInputs、DataOutputs、InputSets、OutputSets。

1.3网关（Gateways）

网关用于控制序列流如何在一个流程中收敛和发散的交互。如果一个流程不需要控制，那么网关就是非必需的。“网关”一词意味着有一个门机制。允许或不允许通过网关——也就是说，执行到网关的时候，当网关机制被调用，输入可以被合并在一起，或者输出分离成若干部分。

2️⃣数据（Data）

传统的流程建模要求能够模拟物品（物理或信息的）在流程中的创建、操作和执行过程。重要的方面就是能够捕获数据的结构，并且查询或者操作结构。

3️⃣ 连接对象（Connecting Objects）

类型	含义	3
序列流(SequenceFlow)	序列流定义了活动的执行顺序。	─────》
联系(Association)	将一个文本注释与一个元素联系起来。	----------->

4️⃣ 泳道（Swimlanes）

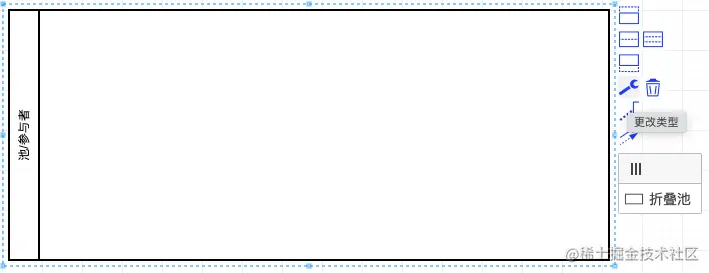

4.1 池子（Pools）

池是一个容器，与其他的池相隔离。通常用在交互流程中。池主要作用于两个独立的实体或者参与者之间的物理划分。各个池中的活动通常是有自身的流程的。因此，顺序流通常不会越过多个池，而消息流是可以的。

4.2 泳道（Lanes）

Pool的子划分，可以垂直或者水平，用来对活动的组织和分类。Lane更加接近我们传统的泳道的概念。Lane常用来将活动按照角色划分，流程可以在一个pool中跨Lane流转，但是在一个pool中一般不会这样（出处与上面相同）。

5️⃣ 工件（Artifacts）

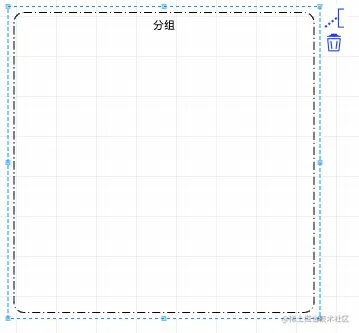

5.1 组（Group）

将一部分元素按逻辑或特定目的进行分组，便于查看和管理，用于解释和描述目的，不会影响流程的流转（出处同上）。

5.2 文字注释（Text Annotation）

提供一些附加性的文本信息给流程图的阅读者。

-------------------------我是分割线-----------------------

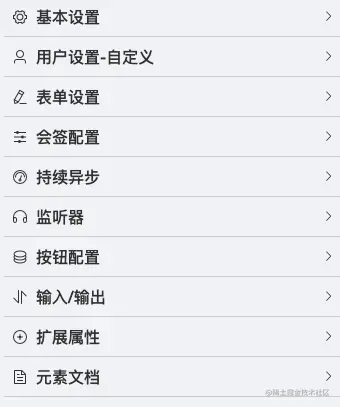

属性配置相关

上面是一些基础功能的介绍（参考某些大佬们的文档），下面是也很重要的属性配置相关简单的介绍。

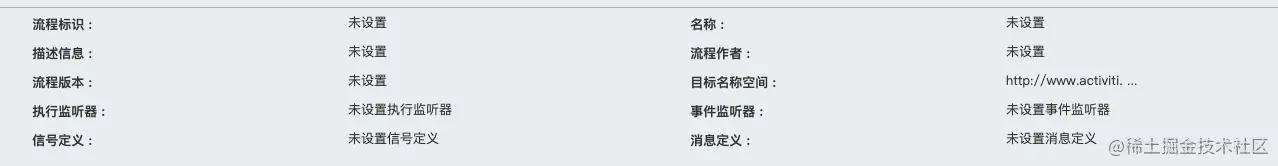

Activiti Modeler WebEditor 和 BPMN参照对比
