一.HDFS基本介绍
0.1 HDFS: Hadoop Distributed File System

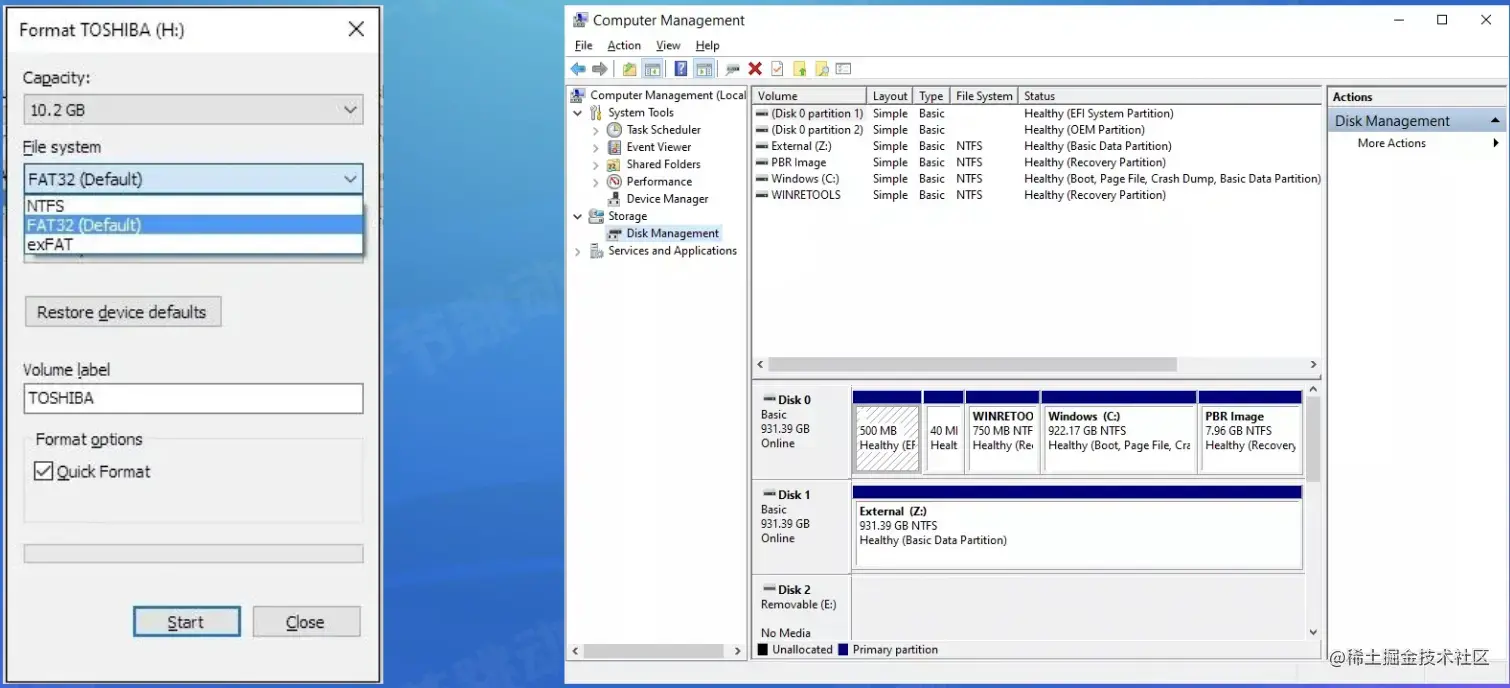

1.1 Windows单机文件系统
1.2 Linux单机文件系统
1.3 分布式文件系统
- 大容量：更多的机器，更多的存储介质
- 高可靠：多个副本提高容错能力
- 低成本：不需要高端硬件来扩容

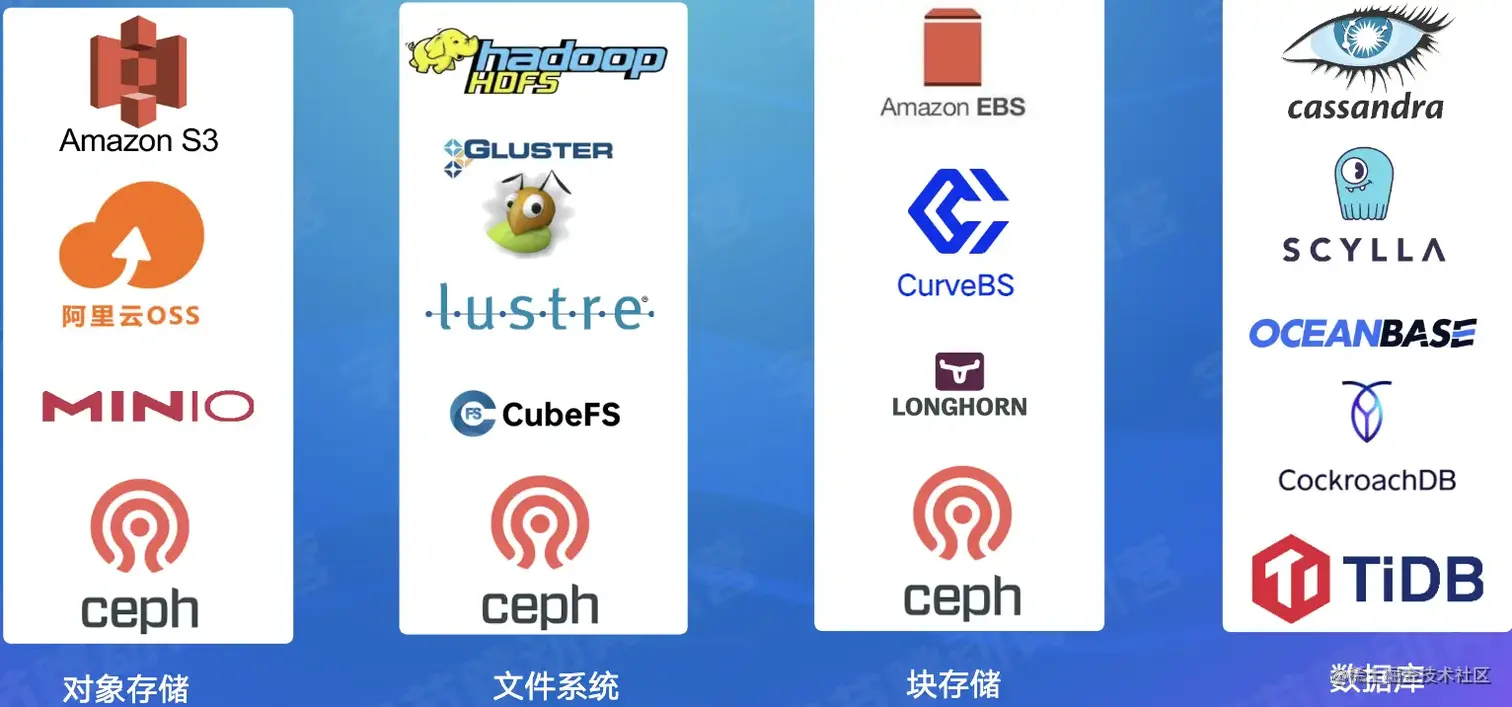

1.4 分布式存储系统
1.5 HDFS功能特性
- 分布式：受GFS启发，用Java实现的开源系统，没有实现完整的POSIX文件系统语义
- 容错：自动处理、规避多种错误场景，例如常见的网络错误、机器宕机等。
- 高可用：一主多备模式实现元数据高可用，数据多副本实现用户数据的高可用
- 高吞吐：Client直接从DataNode读取用户数据，服务端支持海量client并发读写
- 可扩展：支持联邦集群模式，DataNode数 量可达10w级别
- 廉价：只需要通用硬件，不需要定制高端的昂贵硬件设备
二.架构原理

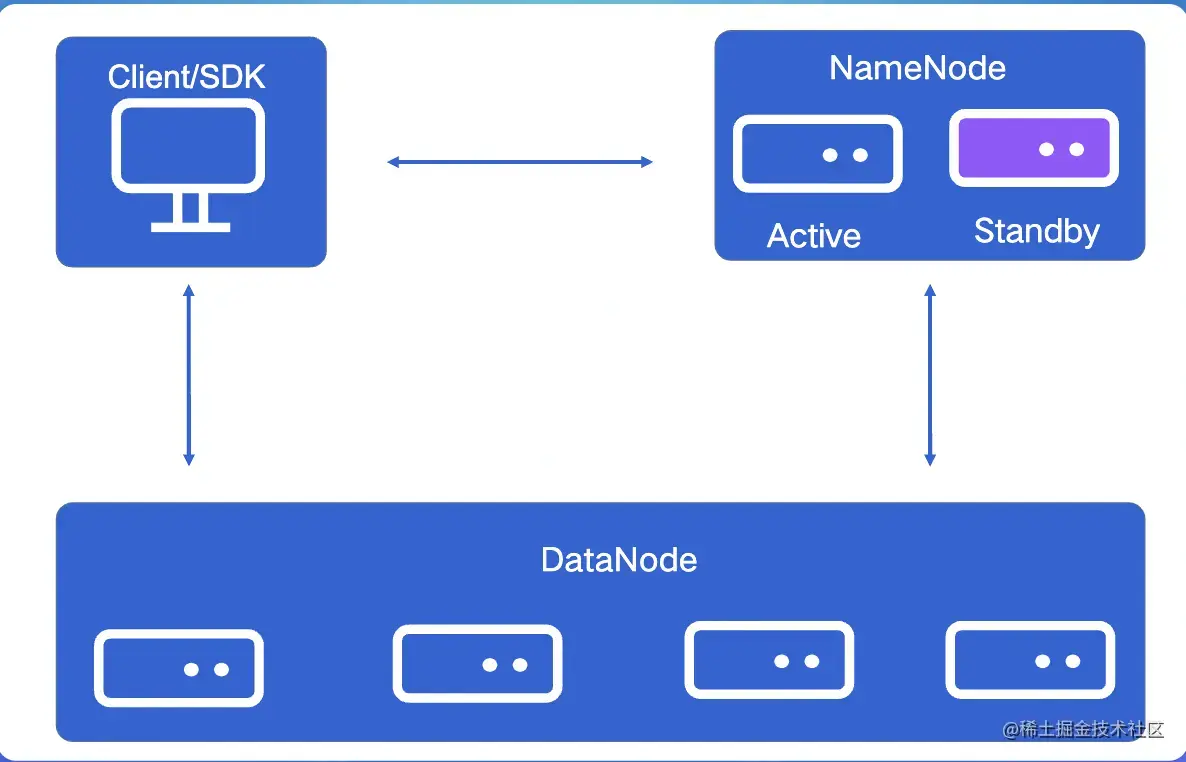

2.1 HDFS组件

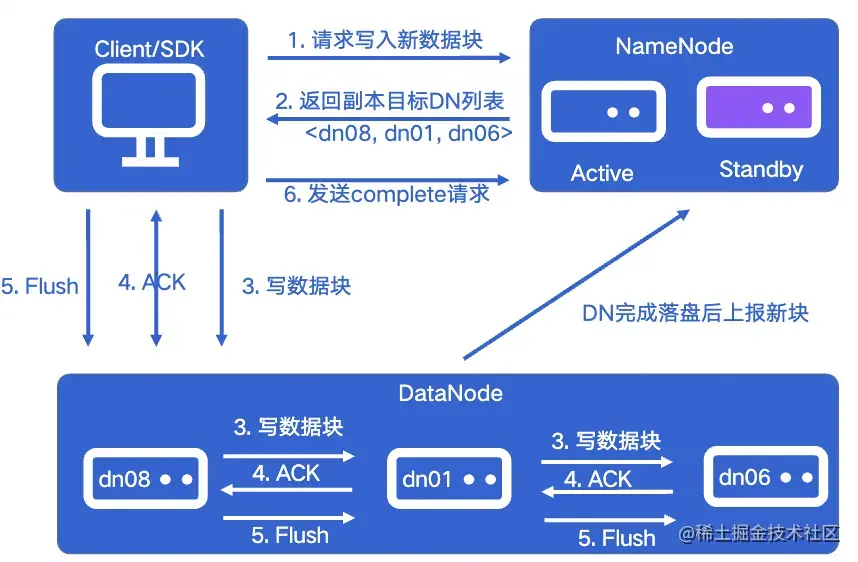

2.2 Client写流程

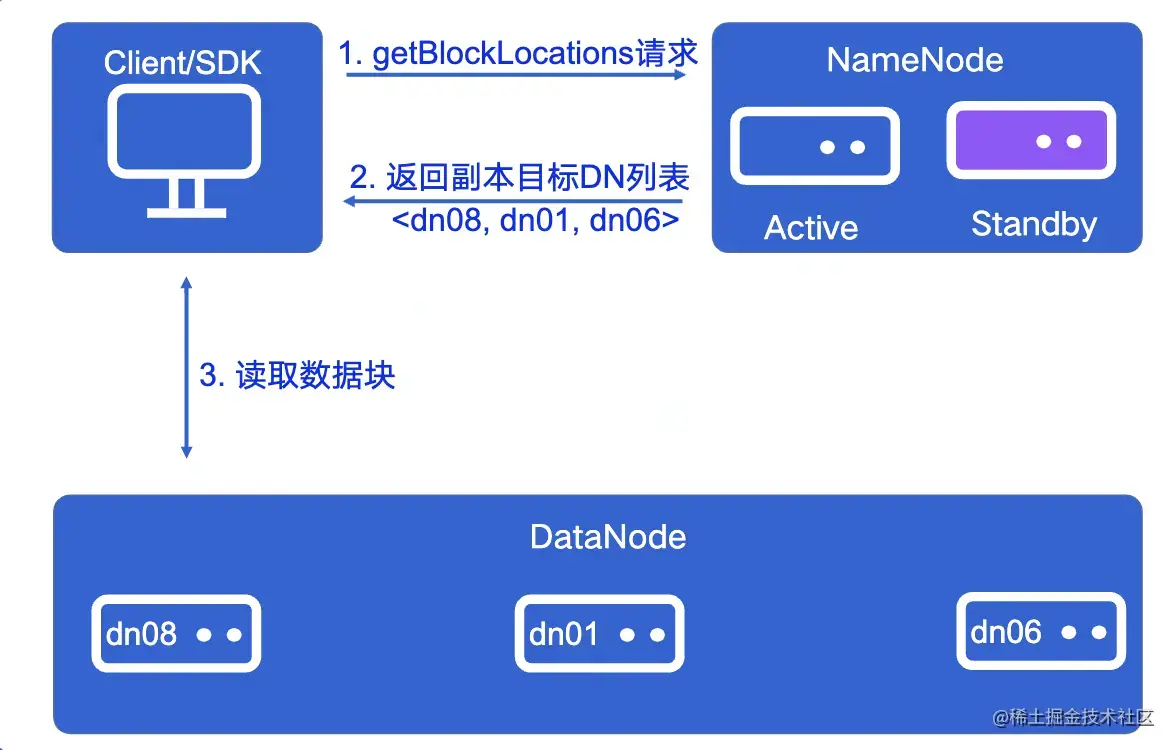

2.3 Client读流程
2.4 元数据节点NameNode
维护目录树
维护目录树的增删改查操作，保证所有修改都能持久化，以便机器掉电不会造成数据丢 失或不一致。
维护文件和数据块的关系
文件被切分成多个块，文件以数据块为单位进行多副本存放
维护文件块存放节点信息 通过接收DataNode的心跳汇报信息，维护集群节点的拓扑结构和每个文件块所有副本 所在的DataNode类表。
分配新文件存放节点 Client创建新的文件时候，需要有NameNode来确定分配目标DataNode

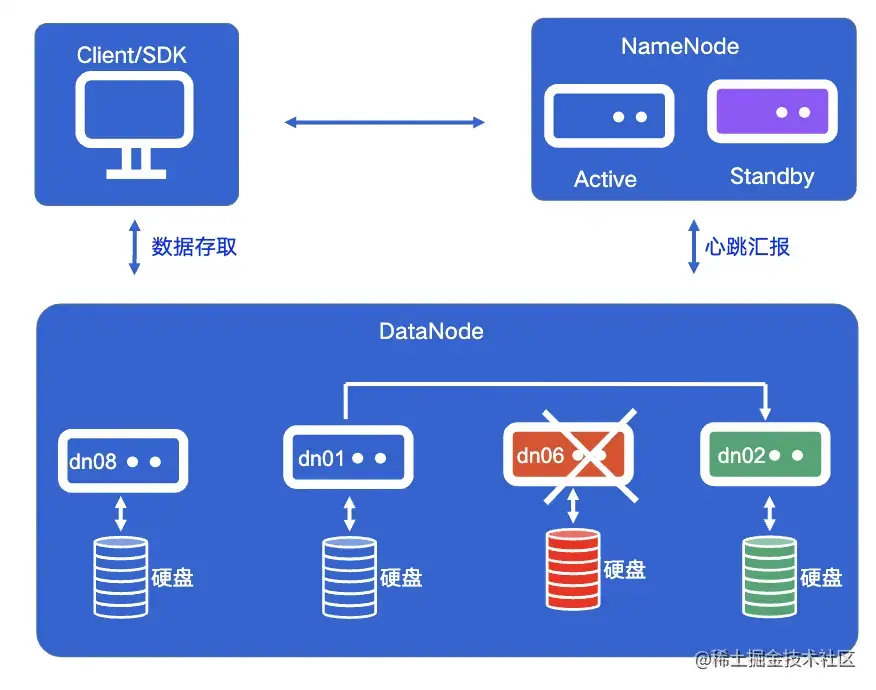

2.5 数据节点DataNode
数据块存取
DataNode需要高效实现对数据块在硬盘上的存取
心跳汇报
把存放在本机的数据块列表发送给NameNode,以便NameNode能维护数据块的位置信息，同时让NameNode确定该节点处于正常存活状态
副本复制
1.数据写入时Pipeline IO操作
2.机器故障时补全副本
三.关键设计
03.分布式存储系统基本概念
01.容错能力
能够处理绝大部分异常场景，例如服务器宕常见的有主从模式、对等模式等，不管哪种 机、网络异常、磁盘故障、网络超时等。
02.一致性模型
为了实现容错，数据必须多副本存放，一致性要解决的问题是如何保障这多个副本的内容都是一致的
03.可扩展性
分布式存储系统需要具备横向扩张scale-out的能力
04.节点体系
常见的有主从模式、对等模式等，不管哪种模式，高可用是必须的功能。
05.数据放置
系统是由多个节点组成，数据是多个副本存放时，需要考虑数据存放的策略。
06.单机存储引擎
在绝大部分存储系统中，数据都是需要落盘持久化，单机引擎需要解决的是根据系统特 点，如何高效得存取硬盘数据。
3.1 NameNode目录树维护
➢fsimage
● 文件系统目录树
● 完整的存放在内存中
● 定时存放到硬盘上
● 修改是只会修改内存中的目录树

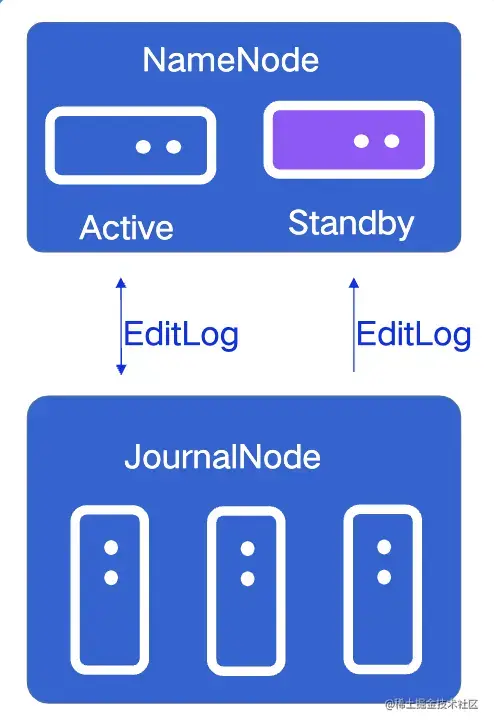

➢EditLog
● 目录树的修改日志
● client更新目录树需要持久化EditL og后才能表示更新成功
● EditL og可存放在本地文件系统，也可存放在专用系统上
● NameNode HA方案一个关键 点就是如何实现EditL og共享

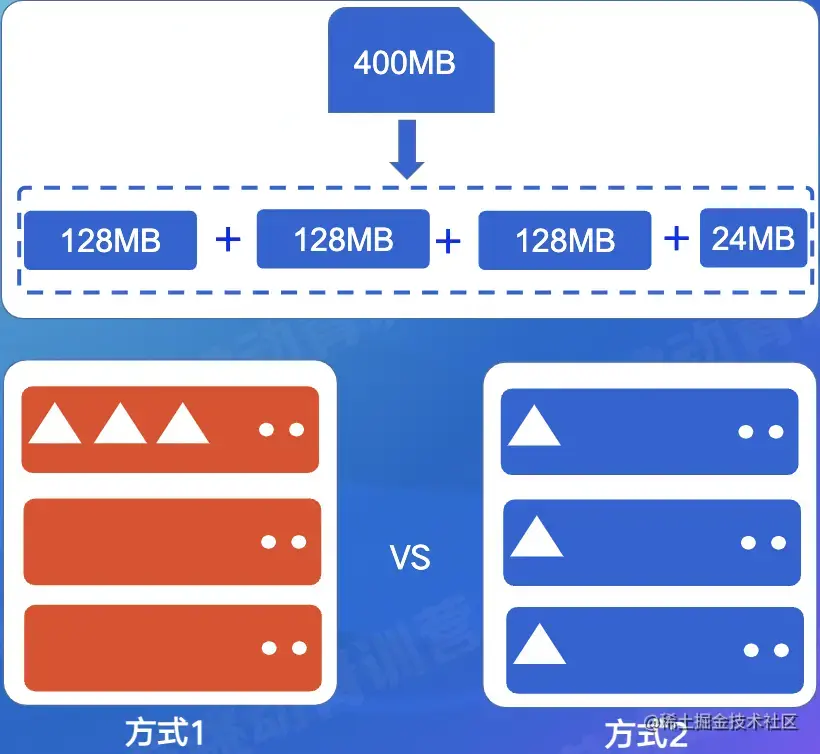

3.2 NameNode数据放置
➢数据块信息维护
● 目录树保存每个文件的块id
● NameNode维护了每个数据块所在的节点信息
● NameNode根据DataNode汇报的信息动态维护位置信息
● NameNode不会持久化数据块位置信息
➢数据放置策略
● 新数据存放到哪写节点
● 数据均衡需要怎么合理搬迁数据
● 3个副本怎么合理放置
3.3 DataNode
➢数据块的硬盘存放
▪️ 文件在 NameNode 已分割成 block
▪️ DataNode 以 block 为单位对数据进行存取
➢启动扫盘
● DataNode需要知道本机存放了哪些数据块
● 启动时把本机硬盘上的数据块列表加载在内存中

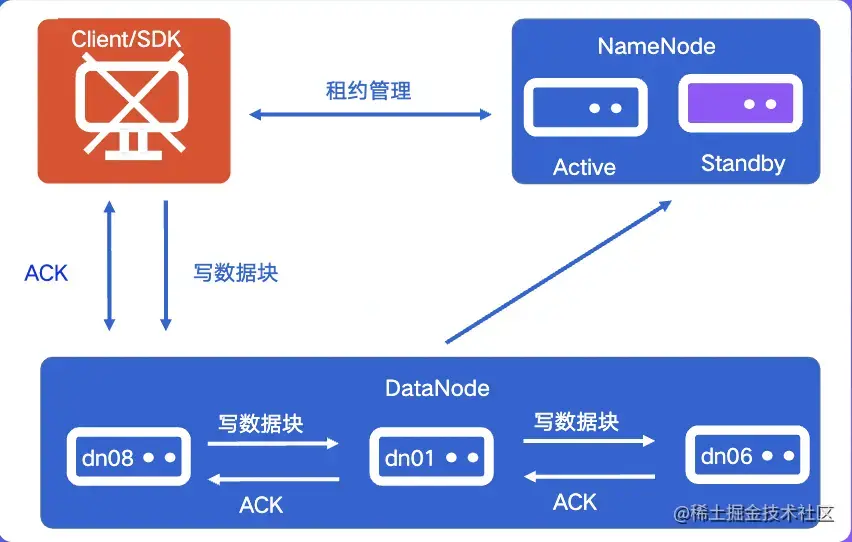

3.4 HDFS写异常处理: Lease Recovery
➢租约:Client要修改一个文件时，需要通过NameNode上锁，这个锁就是租约(Lease)。
➢情景:文件写了一半，client自己挂掉了。
可能产生的问题:
1）副本不一-致
2）Lease无法释放
➢解决方法: Lease Recovery
3.4 HDFS写异常处理: Pipeline Recovery
➢情景: 文件写入过程中，DataNode 侧出现异常挂掉了。
➢异常出现的时机:
▪️ 创建连接时
▪️ 数据传输时
▪️ complete阶段
➢解决方法: Pipeline Recovery

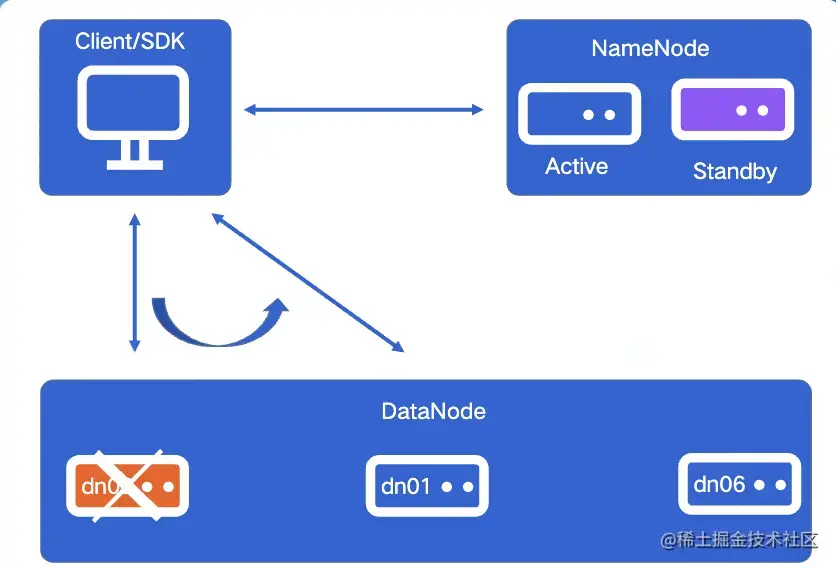

3.5 Client读异常处理
➢情景:读取文件的过程，DataNode 侧出现异常挂掉了
➢解决方法: 节点Failover
➢增强情景: 节点半死不过，读取很慢
3.6旁路系统

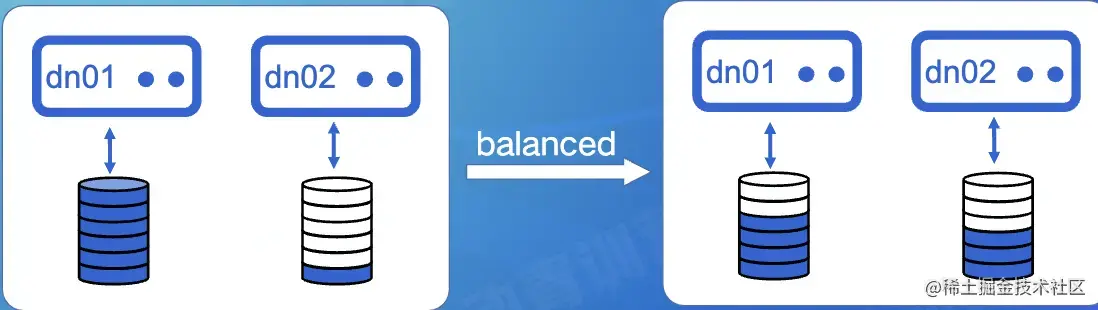

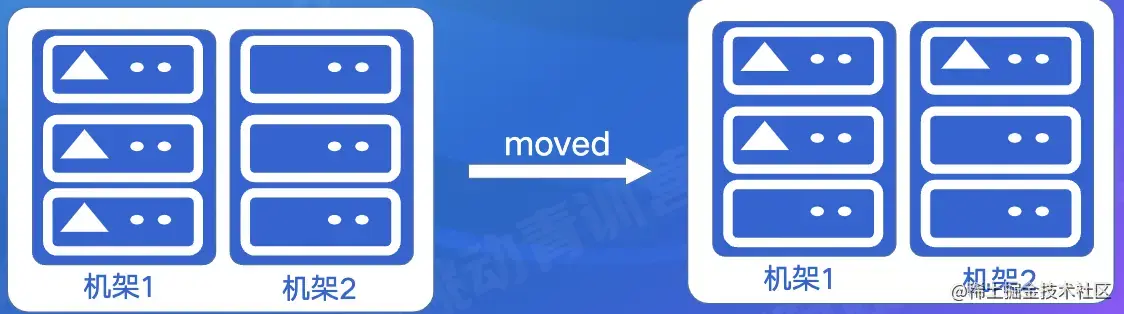

Balancer:均衡DataNode的容量
Mover :确保副本放置符合策略要求
3.7控制面建设
➢可观测性设施
1）指标埋点
2）数据采集
3）访问日志
4）数据分析
➢运维体系建设
1）运维操作需要平台化
2）NameNode操作复杂
3）DataNode机器规模庞大
4）组件控制面API

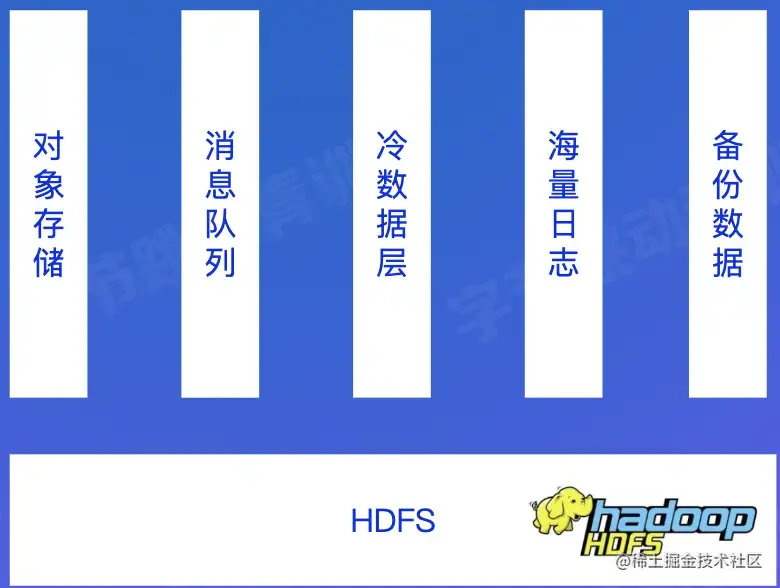

04.应用场景
4.1使用HDFS的公司

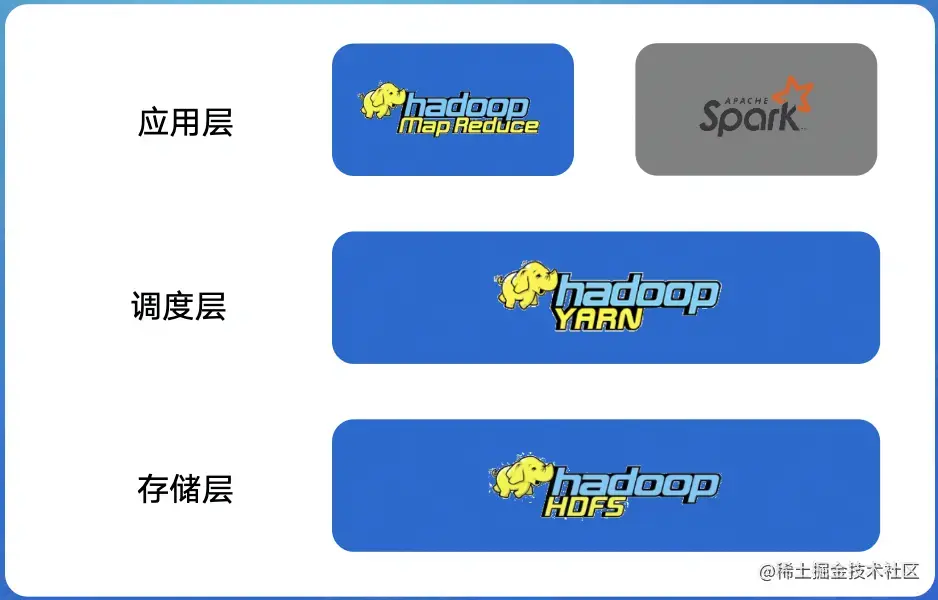

4.2 初窥大数据生态
4.4 ETL: Extract,Transform，Load

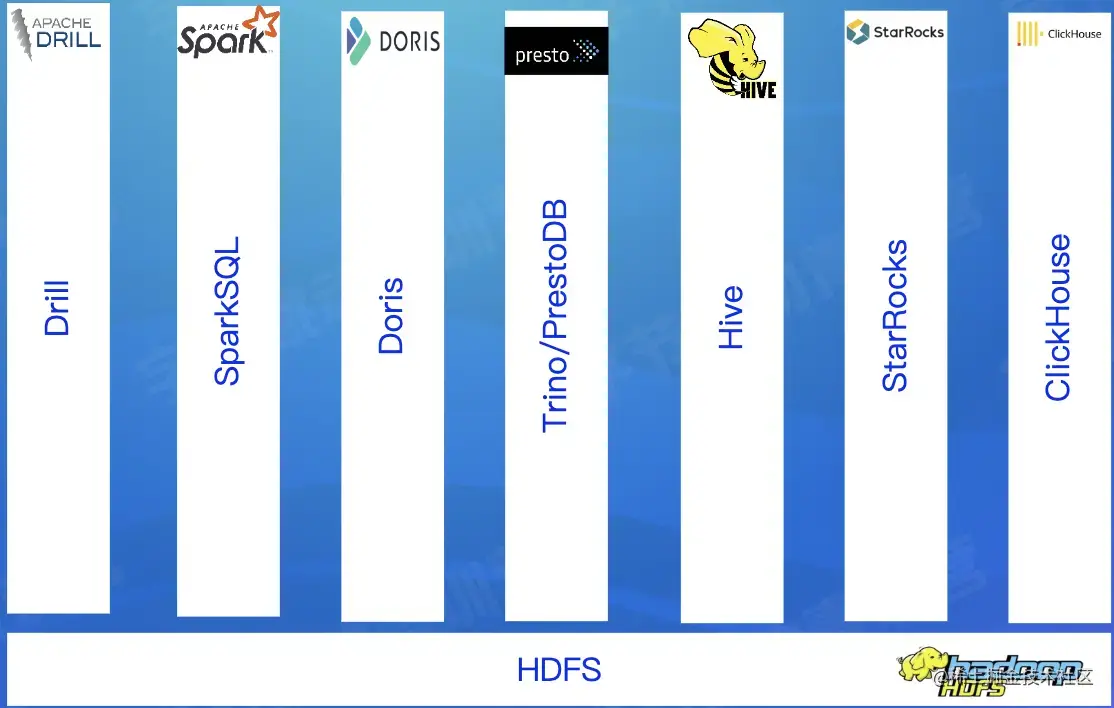

4.5 OLAP查询引擎

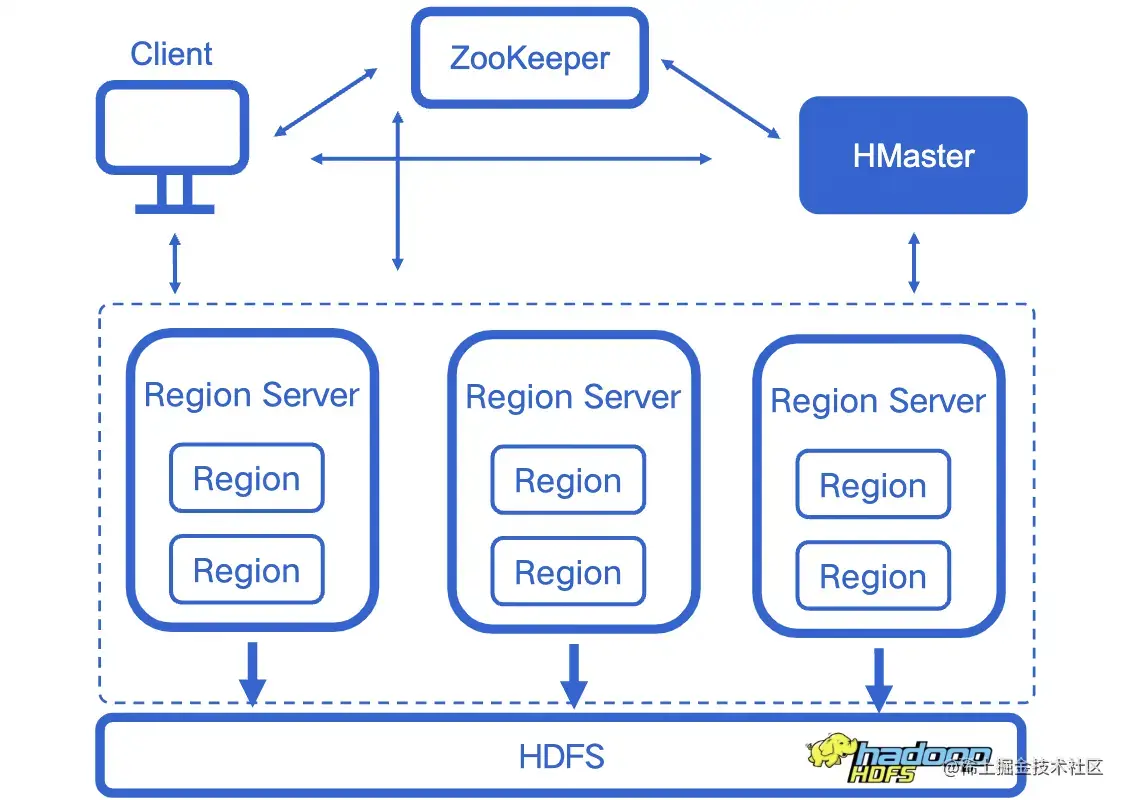

4.6 HBase
4.7机器学习
TensorFlow
▪️ 原生支持HDFS读写
PyTorch
▪️ 通过Alluxio访问HDFS
▪️ 修改源码增加对HDFS的支持
