这是我参与「第四届青训营 」笔记创作活动的第2天
一.HDFS基本介绍
1.HDFS:Hadoop Distributed File System

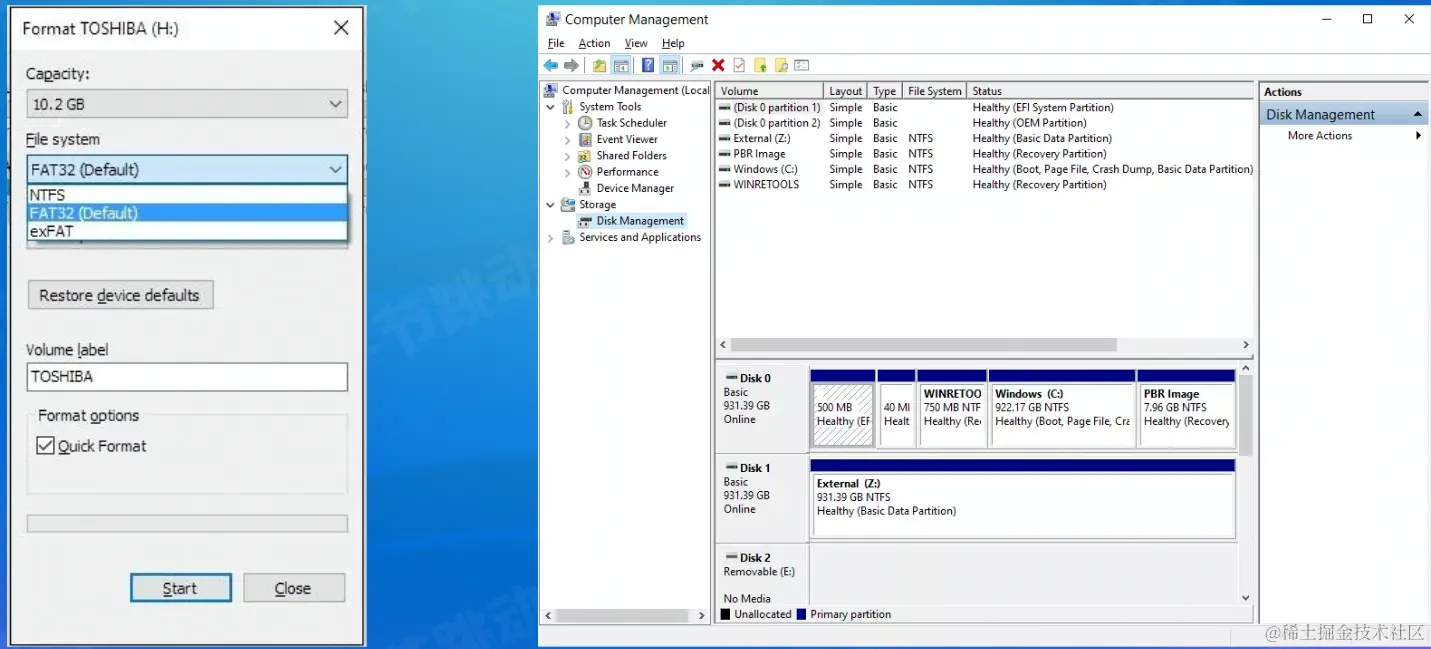

2.Windows单击文件系统
3.Linux单击文件系统：BTRFS,ZFS,XFS,EXT4
4.分布式文件系统：
- 大容量：更多的机器，更多的存储介质
- 高可靠：多个副本提高容错能力
- 低成本：不需要高端硬件来扩容
5.分布式存储系统
6.DHDFS功能特性
- 分布式：受GFS启发，用Java实现的开源系统，没有实现完整的POSIX文件系统语义
- 容错：自动处理，规避多种错误场景，例如常见的网络错误，机器宕机等
- 高可用：一生多备模式实现元数据高可用，数据多副本实现用户数据的高可用
- 高吞吐：Client直接DataNode读取用户数据，服务器支持海量client并发读写
- 可拓展：支持联邦集群模式，DataNode数量可达10w级别
- 廉价：只要通用硬件，不需要定制高端的昂贵硬件设备
二.架构原理

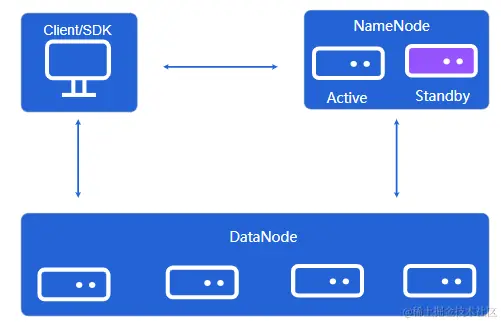

1.HDFS组件
2.Client写流程

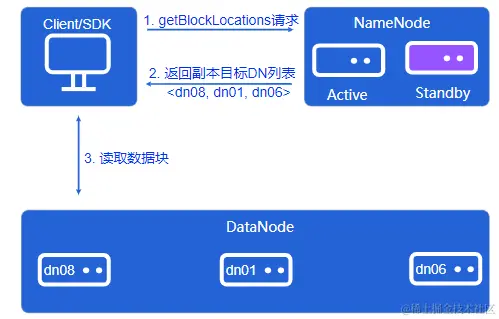

3.Client读流程
4.元数据节点NameNode
- 维护目录树：维护目录树的增删改查操作，保证所有修改都能持久化，以便机器掉电不会造成数据丢失或不一致
- 维护文件和数据块的关系：文件被切分成多个块，文件以数据块为单位进行多副本存放
- 维护文件块存放节点信息：通过接收DataNode的心跳汇报信息，维护集群节点的拓扑结构和每个文件块所有副本所在的DataNode类表
- 分配新文件存放节点：Client创建新的文件时候，需要有NameNode来确定分配目标DataNode

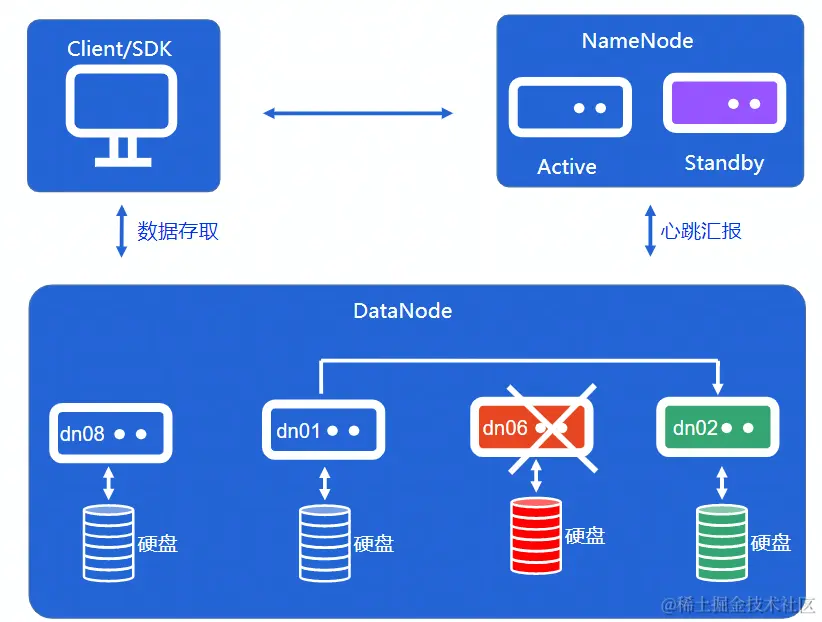

5.数据节点DataNode
- 数据块存储：DataNode需要高效实现对数据块在硬盘上的存取
- 心跳汇报：把存放在本机的数据块列表发送给NameNode，以便NameNode能维护数据块的位置信息，同时让NameNode确定该节点处于正常存活状态
- 副本复制：
1.数据写入时Pipeline IO操作
2.机器故障时补全副本
三.关键设计
1.分布式存储系统基本概念：
- 容错能力：能够处理绝大部分异常场景：例如服务器宕机，网络异常，磁盘故障，网络超时等
- 一致性模型：为了实现容错，数据必须多副本存放，一致性要解决的问题是如何保障这多个副本的内容都是一致的
- 可拓展性：分布式存储系统需要具备横向扩张scale-out的能力
- 节点体系：常见的有主从模式，对等模式等，不管哪种模式，高可用是必须的功能
- 数据放置：系统是由多个节点组成，数据是多个副本存放时，需要考虑数据存放的策略
- 单机存储引擎：在绝大部分存储系统中，数据都是需要落盘持久化，单机引擎需要解决的是根据系统符点，如何高效地存取硬盘数据

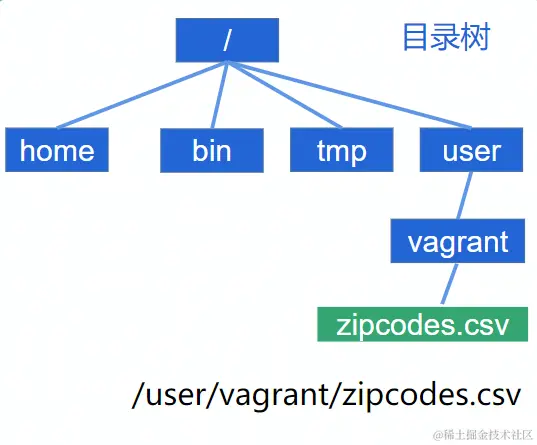

2.NameNode目录树维护（增删改查）
蓝色：目录树 绿色：文件 定期对目录树进行快照，再保存在硬盘上
(1)fsimage
- 文件系统目录树
- 完整的存放在内存中
- 定时存放到硬盘上
- 修改是只会修改内存中的目录树
(2)EditLog - 目录树的修改日志
- client更新目录树需要持久化EditLog后才能表示更新成功
- EditLog可存放在本地文件系统，也可存放在专用系统上

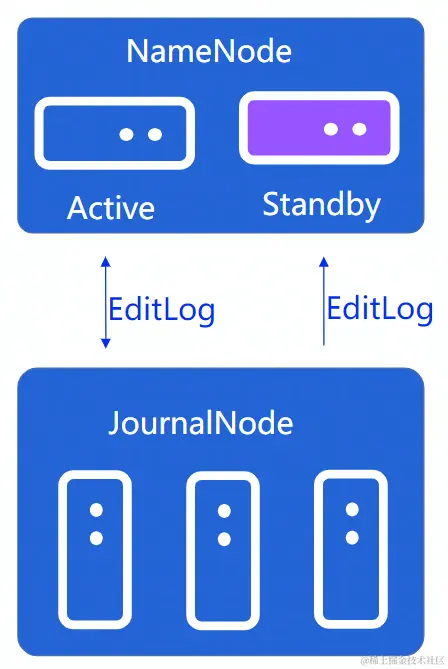

- NameNode HA方案一个关键点就是如何实现EditLog共享
3.NameNode在选择DataNode的决策过程：数据放置
(1)数据块信息维护
- 目录树保存每个文件的块id
- NameNode维护了每个数据块所在的节点信息
- NameNode根据DataNode汇报的信息动态维护位置信息
- NameNode不会持久化数据块位置信息

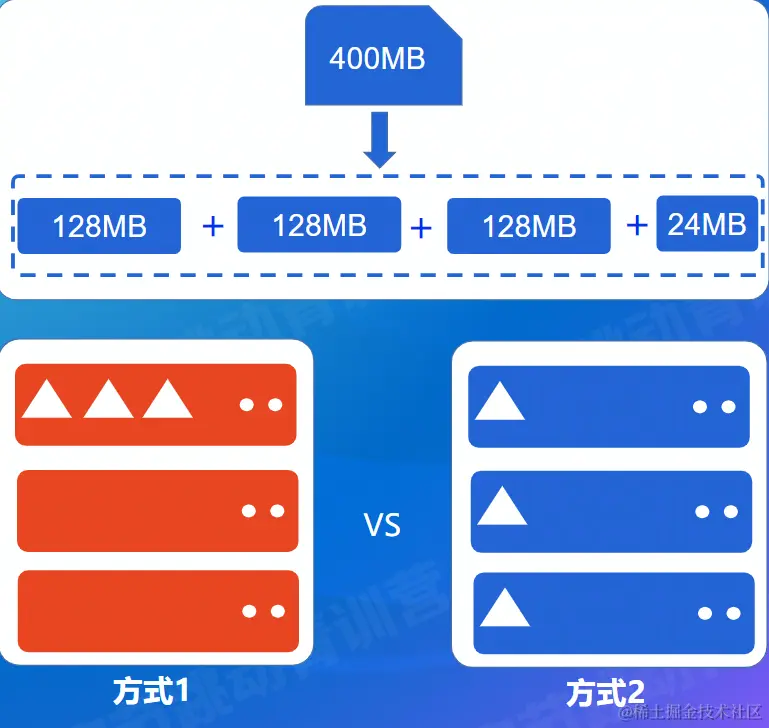

(2)数据防止策略 - 数据存放到那些节点
- 数据均衡需要怎么合理搬迁数据
- 三个副本怎么合理放置
4.DataNode
(1)数据块的硬盘存放
- 文件在NameNode已分割成block
- DataNode以block为单位对数据进行存取
第一个绿色框指盘符 第二三个绿色框是blockid通过某种哈希算法算出来的 第一个红色框指数据本身内容 第二个红色框指元数据，描述此块的校验码
(2)启动扫盘
- DataNode需要知道本机存放了哪些数据块
- 启动时把本机硬盘上的数据块列表加载在内存中

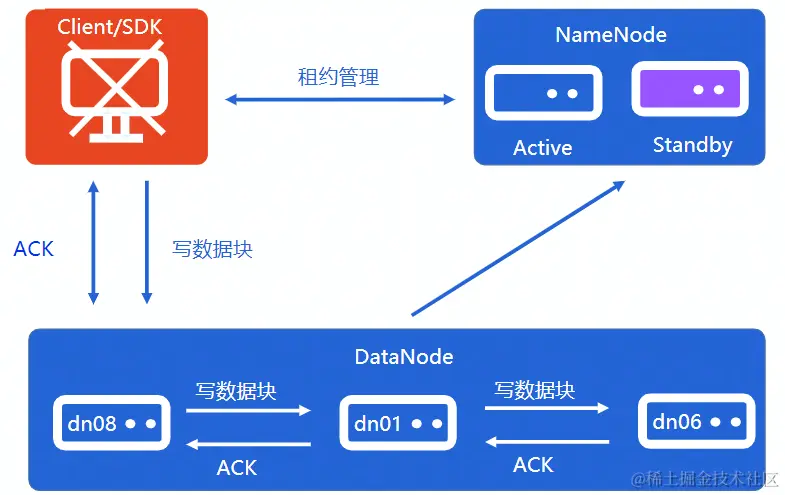

5.HDFS写异常处理：Lease Recovery
- 租约：Client要修改一个文件时，需要通过NameNode上锁，这个锁就是租约（Lease）
- 情景：文件写了一半，client自己挂掉了。可能产生的问题：①副本不一致②Lease无法释放
- 解决方法：Lease Recovery
①副本不一致：比较三个副本大小长度，如果不一样，就选最小的作为最终版本去更新它，提供给NameNode进行写入。
②Lease无法释放：在客户端拿租约时有十分钟超时，客户拿到租约若有定期续租，NameNode就认为它正常活着，如果挂掉无法续约了，十分钟过后，NameNode就判断它死了，此时有别的进程或客户端需要续约，就会把原客户端踢掉。
6.HDFS写异常处理：Pipeline Recovery
- 情景：文件写入过程，DataNode侧出现异常挂掉了
- 异常出现的时机：①创建连接时②数据传输时③complete阶段
- 解决方法：Pipeline Recovery
①创建连接时：重新选一个
②数据传输时：pipeline重新构建
③complete阶段：pipeline重新构建

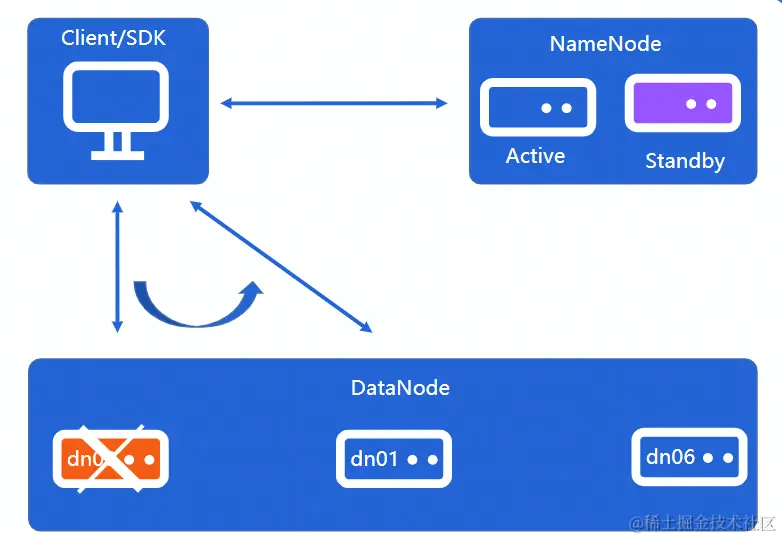

7.Client读异常处理
- 情景：读取文件的过程中，DataNode侧出现异常挂掉了
- 解决方法：节点Failover（读另一个好的节点）
- 增强情景：节点半死不过，读取很慢（读另一个好的节点）
8.旁路系统：异步解决一些可能会积累恶化的问题
- Balancer：均衡DataNode的容量

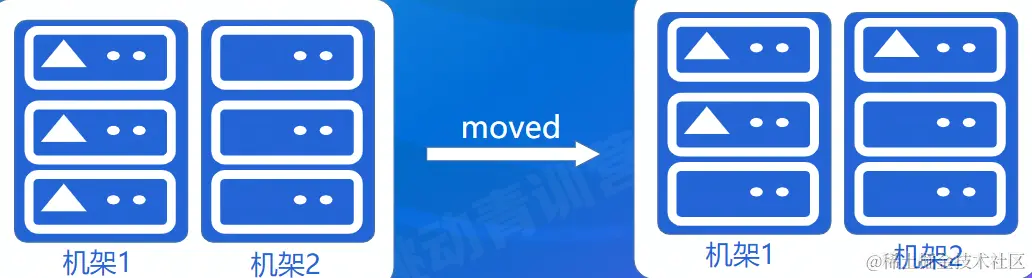

- Mover：确保副本放置符合策略要求
9.控制面建设
- 可观测性设施：指标埋点、数据采集、访问日志、数据分析
- 运维体系建设：运维操作需要平台化、NameNode操作复杂、DataNode机器规模庞大、组件控制面API
四.应用场景

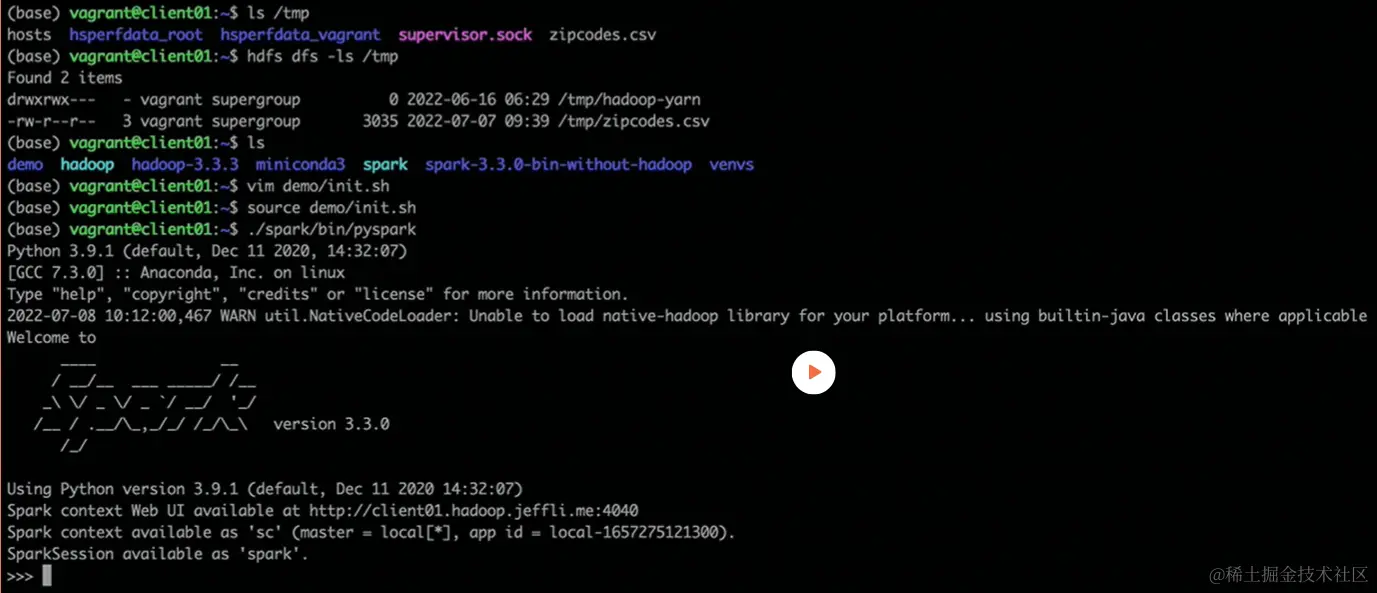

1.PySpark读写HDFS文件：
①读取本地文件系上的文件 ②把查询结果保存到本地文件 ③读取HDFS上的文件 ⑤把查询结果保存到HDFS上
