Day4 流式计算中的 Window 机制 | 青训营笔记

JESSY
100 阅读8分钟

这是我参与「第四届青训营 」笔记创作活动的的第4天

01.概述

简述流式计算的基本概念，与批式计算相比的难点和挑战

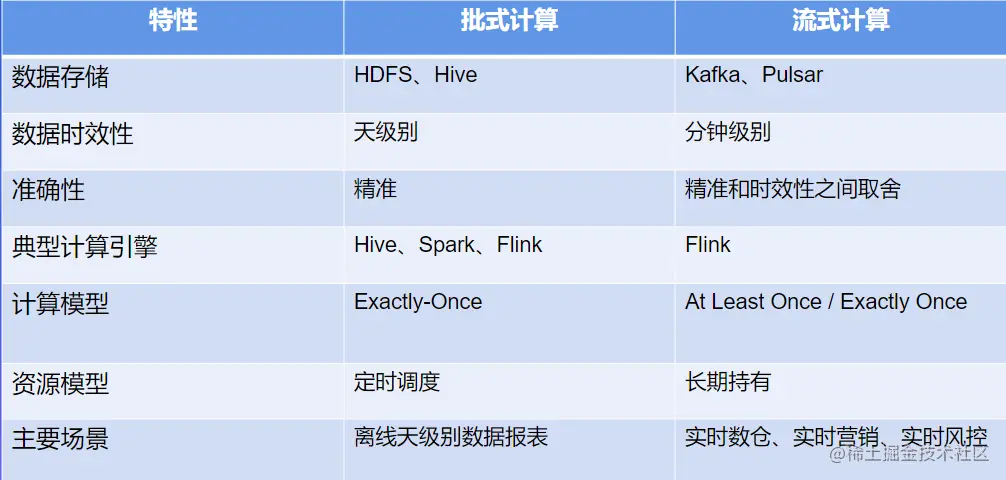

1.1 流式计算VS批式计算

数据价值：实时性越高，数据价值越高

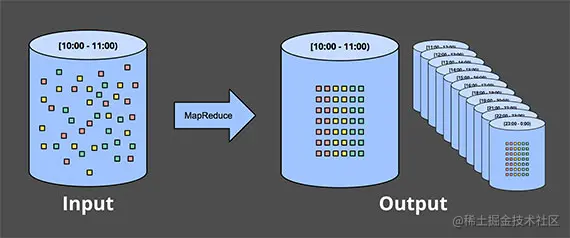

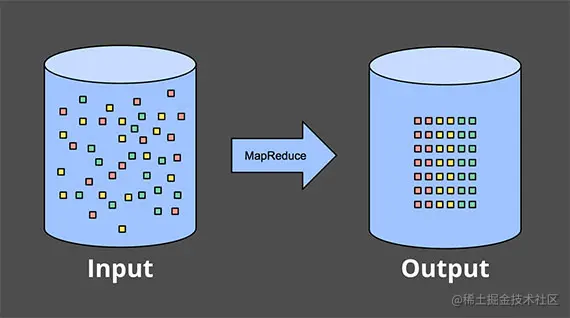

1.2 批处理

批处理模型典型的数仓架构为T+1架构，即数据计算时天级别的，当天只能看到前一天的计算结果。

通常使用的计算引擎为Hive或者Spark等。计算的时候，数据是完全ready的，输入和输出都是确定性的。

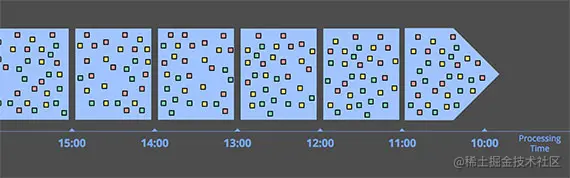

1.3 处理时间窗口

实时计算：处理时间窗口

数据实时流动，实时计算，窗口结束直接发送结果，不需要周期调度任务。

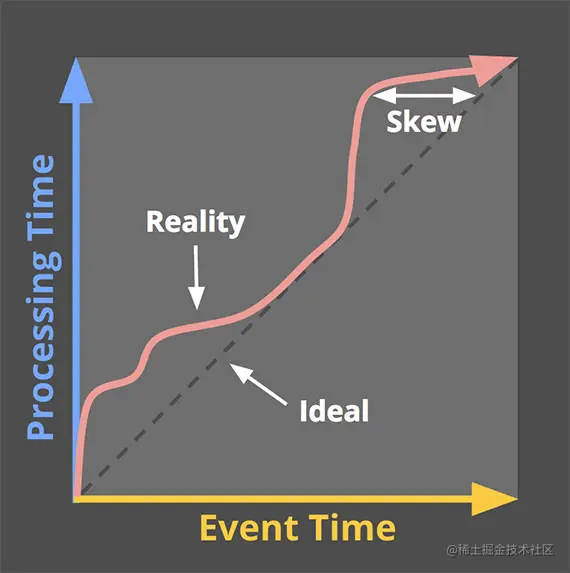

1.4 处理时间VS事件时间


处理时间：数据在流式计算系统中真正处理时所在机器的当前时间。

事件时间：数据产生的时间，比如客户端、传感器、后端代码等上报数据时的时间。

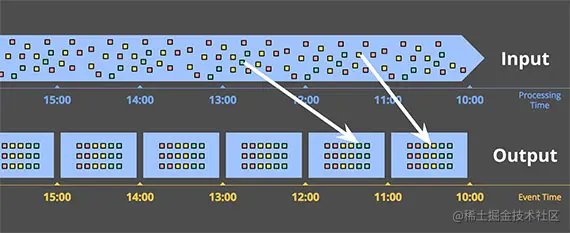

1.5 事件时间窗口

实时计算：事件时间窗口

数据实时进入到真实事件发生的窗口中进行计算，可以有效的处理数据延迟和乱序。

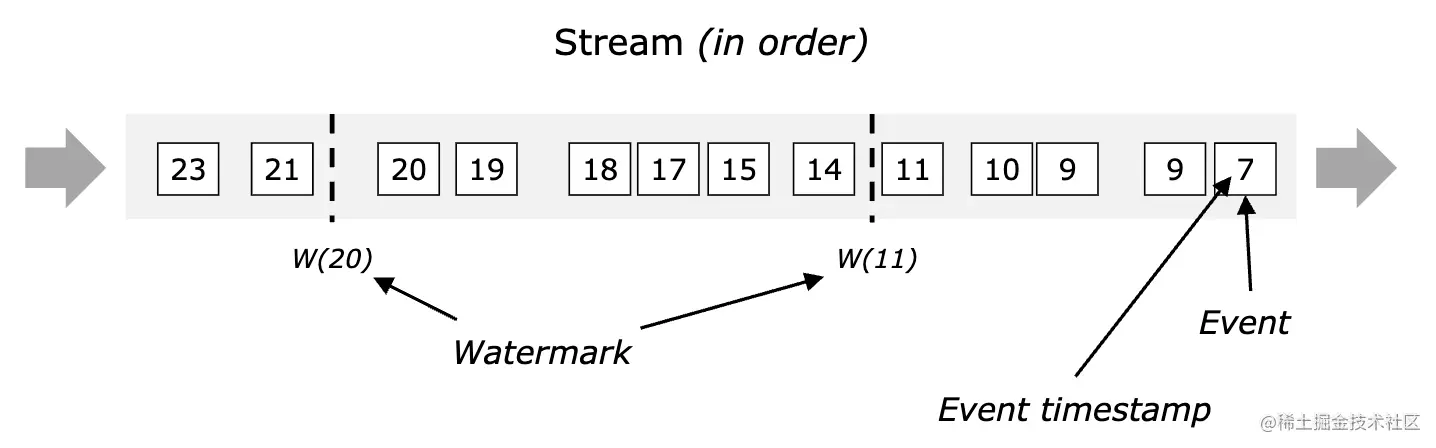

1.6 Watermark

在数据中插入一些watermark,来表示当前的真实时间。

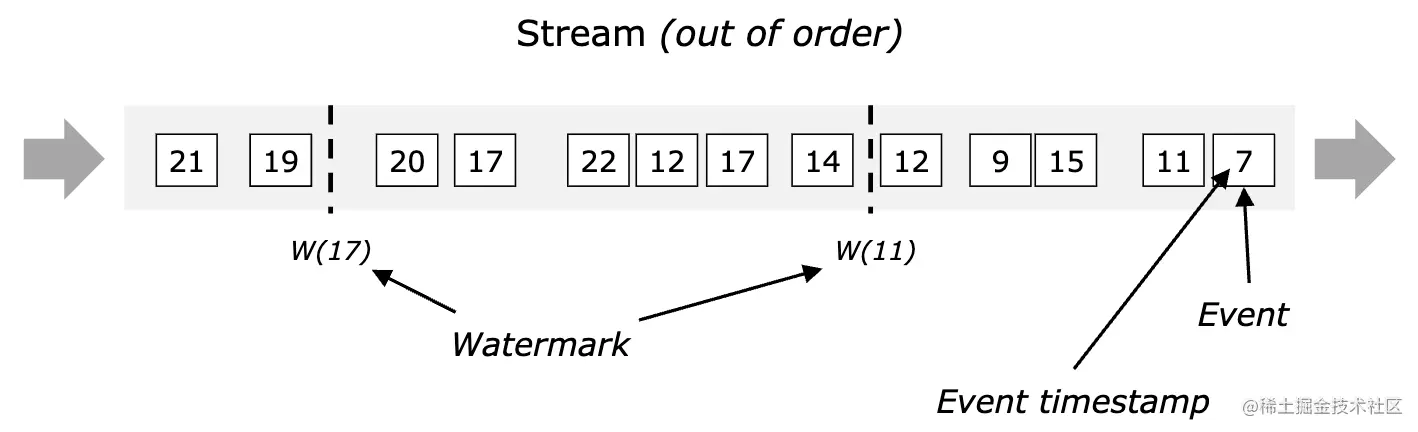

在数据存在乱序的时候，watermark就比较重要了，它可以用来在乱序容忍和实时性之间做一个平衡。 image.png

01.小结

  1. 批式计算一般是T+1的数仓架构

  2. 数据实时性越高，数据的价值越高

  3. 实时计算分为处理时间和事件时间

  4. 事件时间需要 Watermark配合来处理乱序

02.Watermark

Watermark的含义、生成方法、传递机制，以及一些典型场景的问题和优化

2.1 什么是Watermark?

表示系统认为的当前真实的事件时间

2.2 如何产生 Watermark?

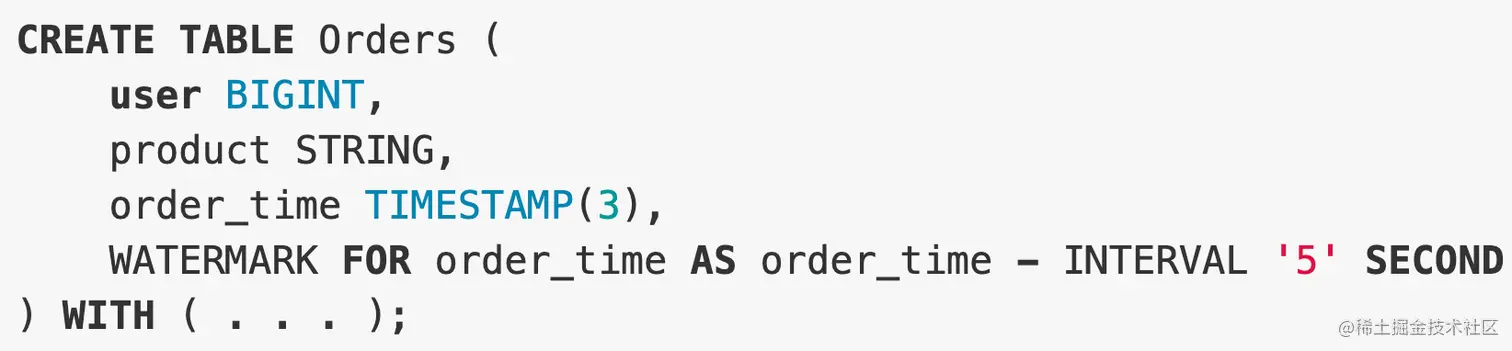

  • SQL

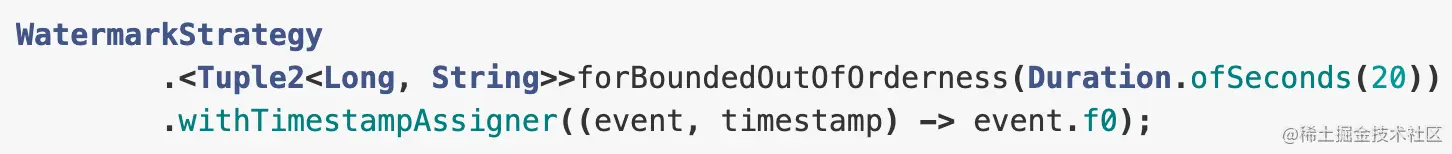

  • DataStream

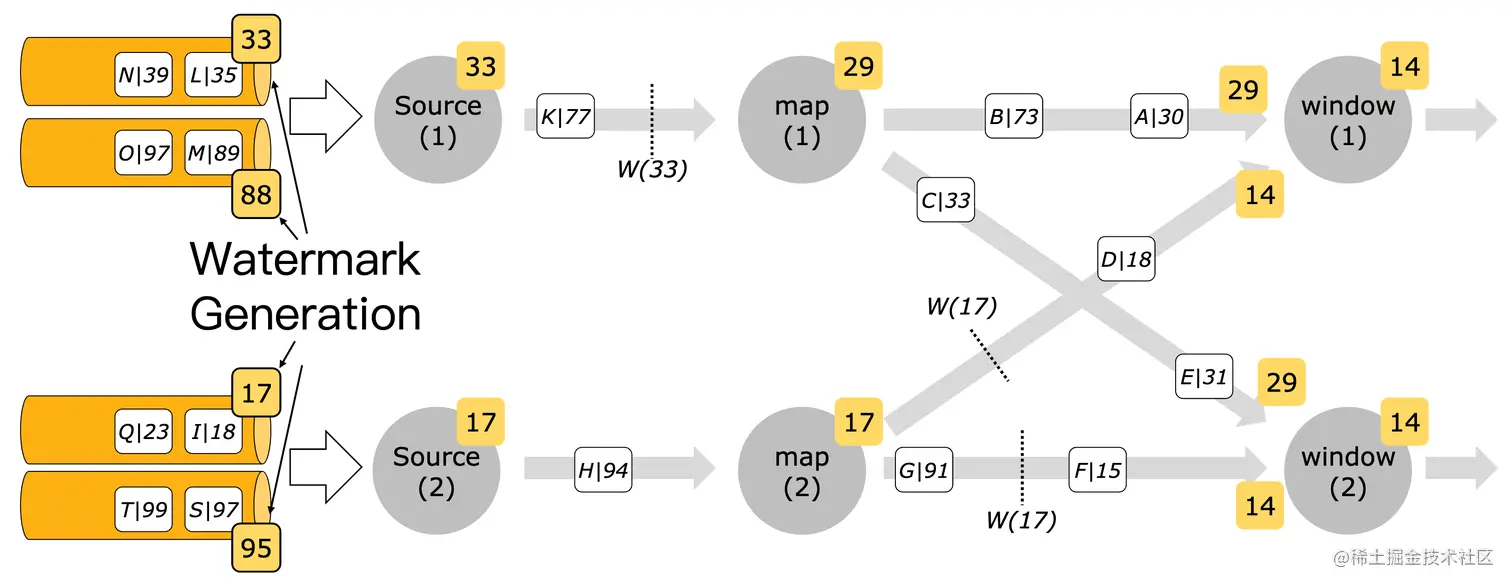

2.3 如何传递Watermark?

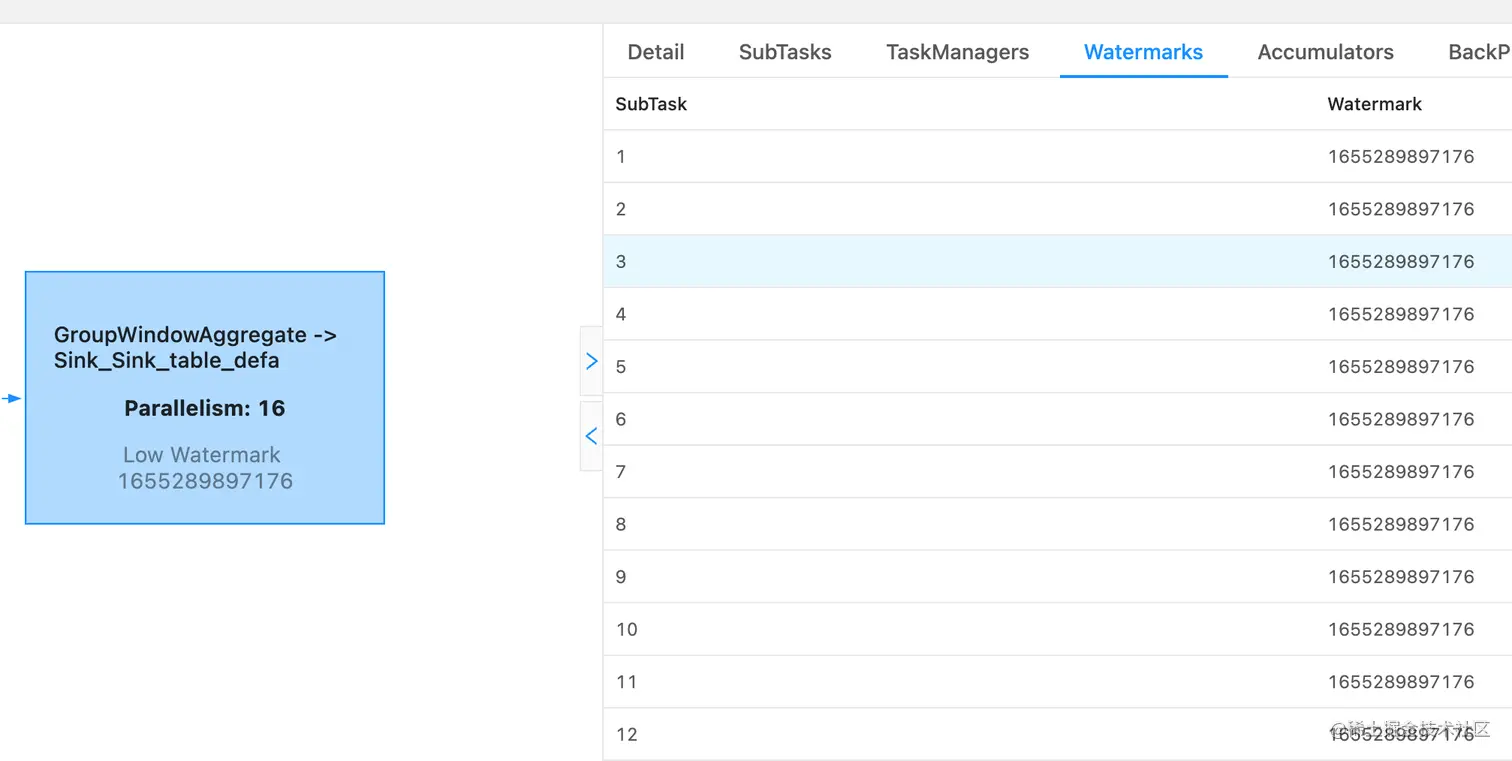

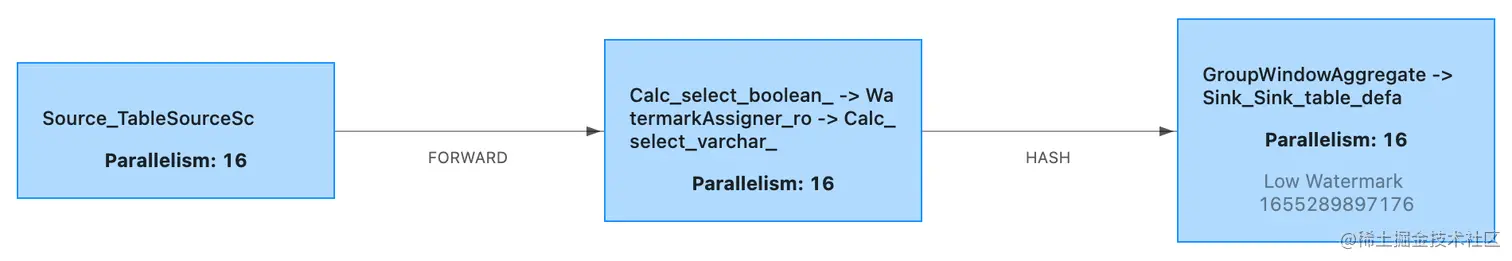

2.4 如何通过 Flink UI 观察 Watermark?



2.5 典型问题一

Per-partition VS per-subtask watermark 生成

  • Per-subtask watermark生成

早期版本都是这种机制。典型的问题是如果一个source subtask消费多个partition,那么多个partition之间的数据读取可能会加剧乱序程度。

  • Per-partition watermark生成

新版本引入了基于每个partition单独的watermark生成机制，这种机制可以有效避免上面的问题。

2.6 典型问题二

部分 partition/subtask 断流

根据上面提到的watermark传递机制，下游subtask会将上游所有subtask的watermark值的最小值作为自身的waterma值。如果上游有一个subtask的watermark不更新了，则下游的watermark都不更新。

解决方案：ldle source

当某个subtask 断流超过配置的 idle 超时时间时，将当前subtask置为idle,并下发一个idle的状态给下游。下游在计算自身watermark的时候，可以忽略掉当前是idle的那些subtask。

2.7 典型问题三

迟到数据处理

因为watermark表示当前事件发生的真实时间，那晚于watermark的数据到来时，系统会认为这种数据是迟到的数据。

算子自身来决定如何处理迟到数据：

  • Window聚合，默认会丢弃迟到数据

  • 双流join,如果是outer join,则可以认为它不能join到任何数据

  • CEP，默认丢弃

02.Watermark小结

  1. 含义：表示系统认为的当前真实时间

  2. 生成：可以通过Watermark Generator来生成

  3. 传递：取上游所有subtask的最小值

  4. 部分数据断流：Idle Source

  5. 迟到数据处理：Window算子是丢弃；Join算子认为跟之前的数据无法join到

03.Window

Window基本功能和高级优化。

3.1 基本功能

Window分类

典型的Window:

  1. Tumble Window(滚动窗口）

  2. Sliding Window(滑动窗口）

  3. Session Window(会话窗口）

其它Window:

  1. 全局Window

  2. Count Window

  3. 累计窗口

  4. ……

Window 使用

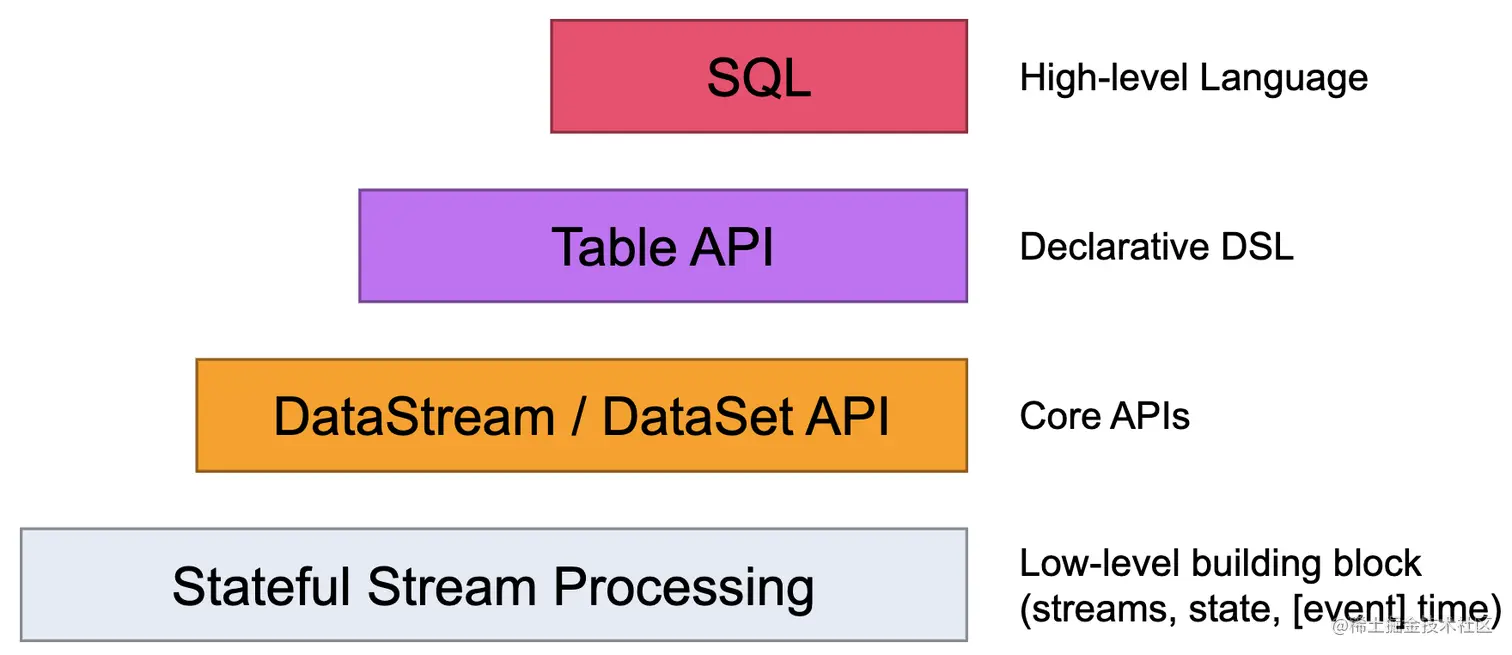

图中SQL和DATa Stream/DataSet API分别对应下列的SQL API，DataStream API。

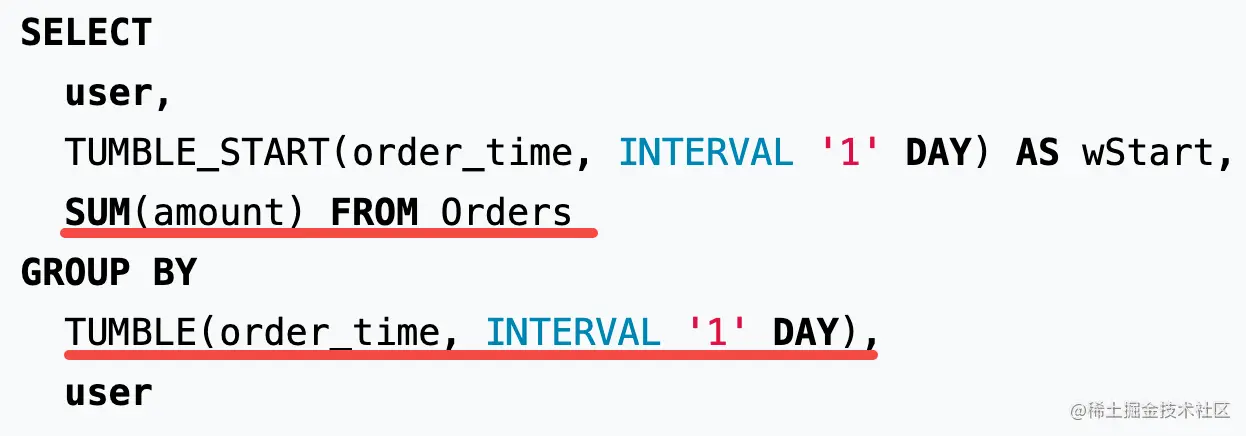

  • SQL API

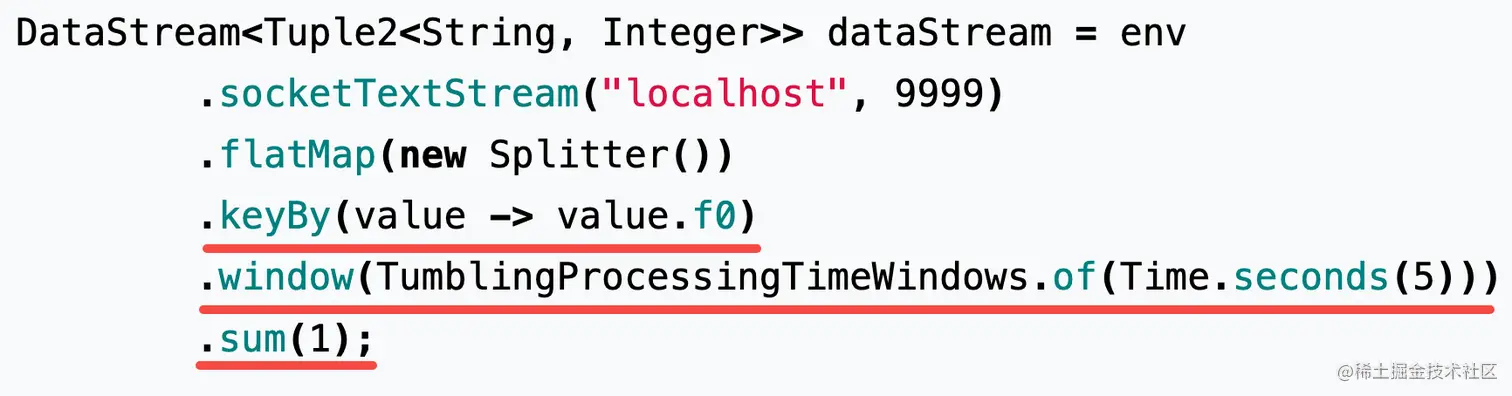

  • DataStream API


滚动窗口

窗口划分：

  1. 每个key单独划分

  2. 每条数据只会属于一个窗口

窗口触发：

Window结束时间到达的时候一次性触发

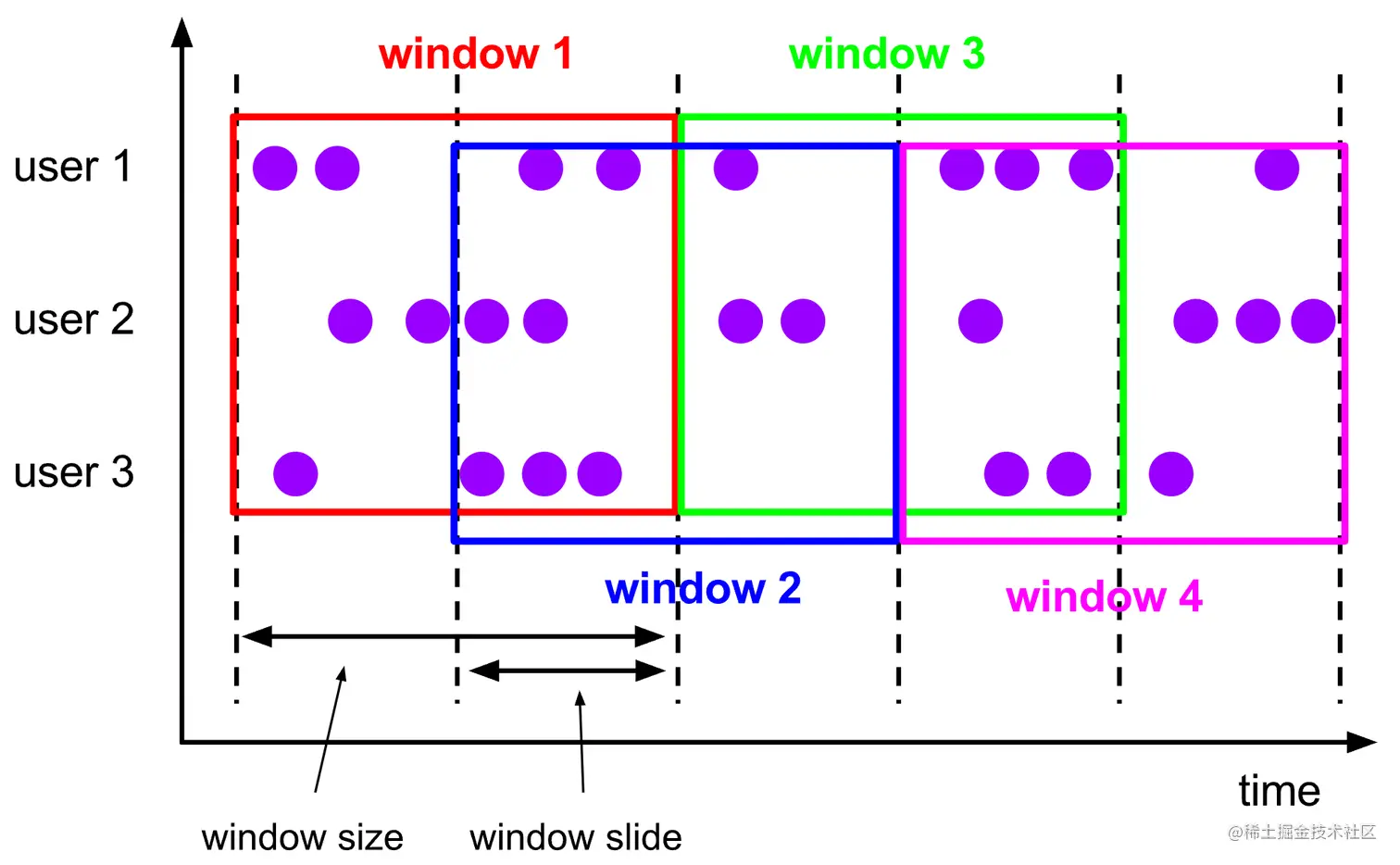

滑动窗口

窗口划分：

  1. 每个key单独划分

  2. 每条数据可能会属于多个窗口

窗口触发：

Window结束时间到达的时候一次性触发


会话窗口

窗口划分：

  1. 每个key单独划分

  2. 每条数据会单独划分为一个窗口，如果window之间有交集，则会对窗口进行merge

窗口触发：

Window结束时间到达的时候一次性触发


迟到数据处理

  • 怎么定义迟到？

    一条数据到来后，会用WindowAssigner给它划分一个window,一般时间窗口是一个时间区间，比如[10:00,11:00]，如果划分出来的window end比当前的watermark值还小，说明这个窗口已经触发了计算了，这条数据会被认为是迟到数据。

  • 什么情况下会产生迟到数据？

    只有事件时间下才会有迟到的数据。

  • 迟到数据默认处理？

    丢弃

  1. Allow lateness

    这种方式需要设置一个允许迟到的时间。设置之后，窗口正常计算结束后，不会马上清理状态，而是会多保留allowLatenes这么长时间，在这段时间内如果还有数据到来，则继续之前的状态进行计算。

适用于：DataStream、SQL

  1. SideOutput（侧输出流）

    这种方式需要对迟到数据打一个tag,然后在DataStream上根据这个tag获取到迟到数据流，然后业务层面自行选择进行处理。

适用于：DataStream


增量VS 全量计算

增量计算：

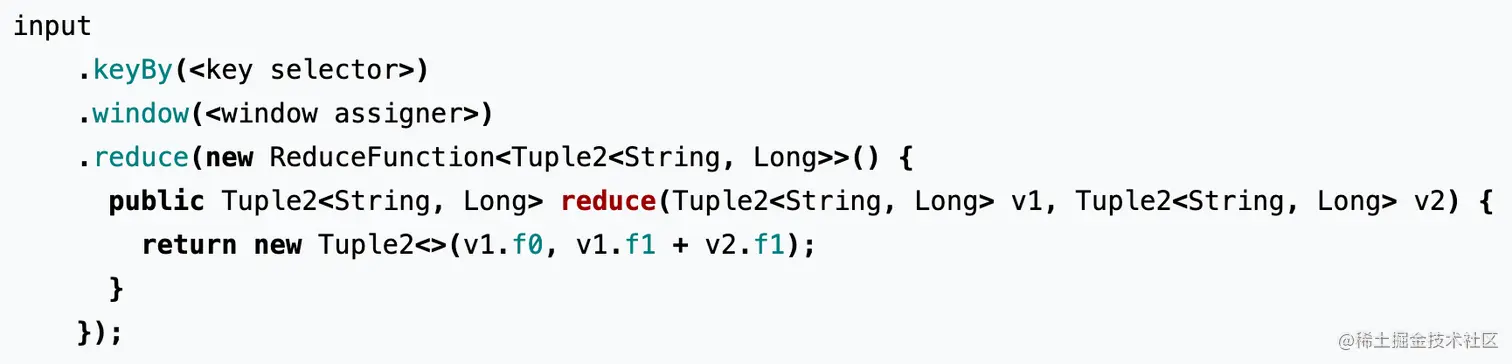

  • 每条数据到来，直接进行计算，window只存储计算结果。比如计算sum，状态中只需要存储sum的结果，不需要保存每条数据。

  • 典型的reduce、aggregate等函数都是增量计算

  • SQL中的聚合只有增量计算

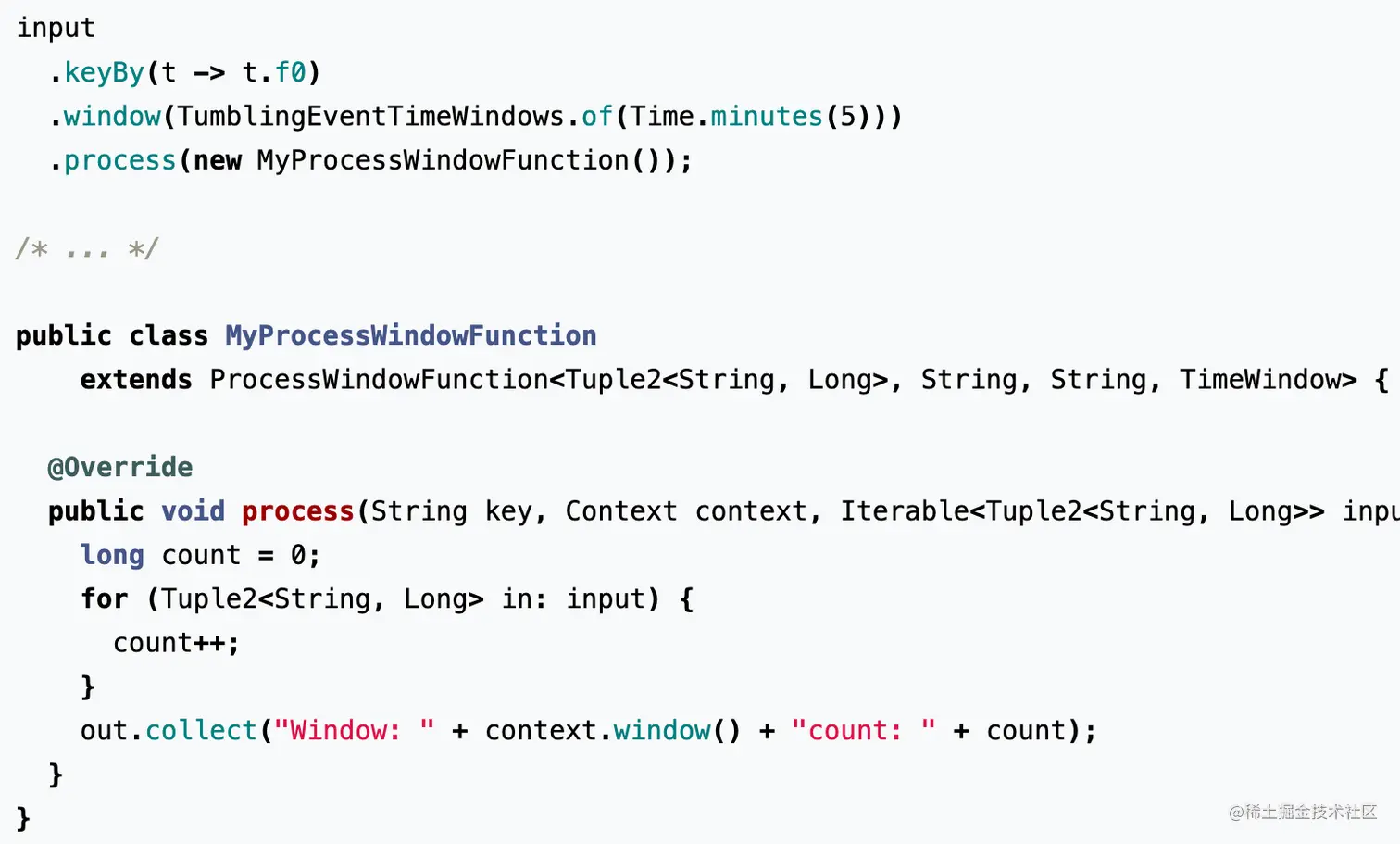

全量计算：

  • 每条数据到来，会存储到window的state中。等到

  • window触发计算的时候，将所有数据拿出来一起计算。

  • 典型的process函数就是全量计算


EMIT触发

  • 什么叫 EMIT?

通常来讲，window都是在结束的时候才能输出结果，比如1h的tumble window,只有在1个小时结束的时候才能统一输出结果。如果窗口比较大，比如1h或者1天，甚至于更大的话，那计算结果输出的延迟就比较高，失去了实时计算的意义。

EMIT输出指的是，在window没有结束的时候，提前把window计算的部分结果输出出来。

  • 怎么实现？

在DataStream里面可以通过自定义Trigger来实现，

Trigger的结果可以是：

  • CONTINUE

  • FIRE（触发计算，但是不清理）

  • PURGE

  • FIRE AND PURGE

SQL也可以使用，通过配置：

  • table.exec.emit.early-fire.enabled=true

  • table.exec.emit.early-fire.delay={time}

3.1 小结

  1. 三种（滚动、滑动、会话）窗口的定义

  2. 迟到数据处理：AllowLateness、SideOutput

  3. 增量计算和全量计算模型

  4. EMIT触发提前输出窗口的结果

3.2 高级优化

Mini-batch 优化

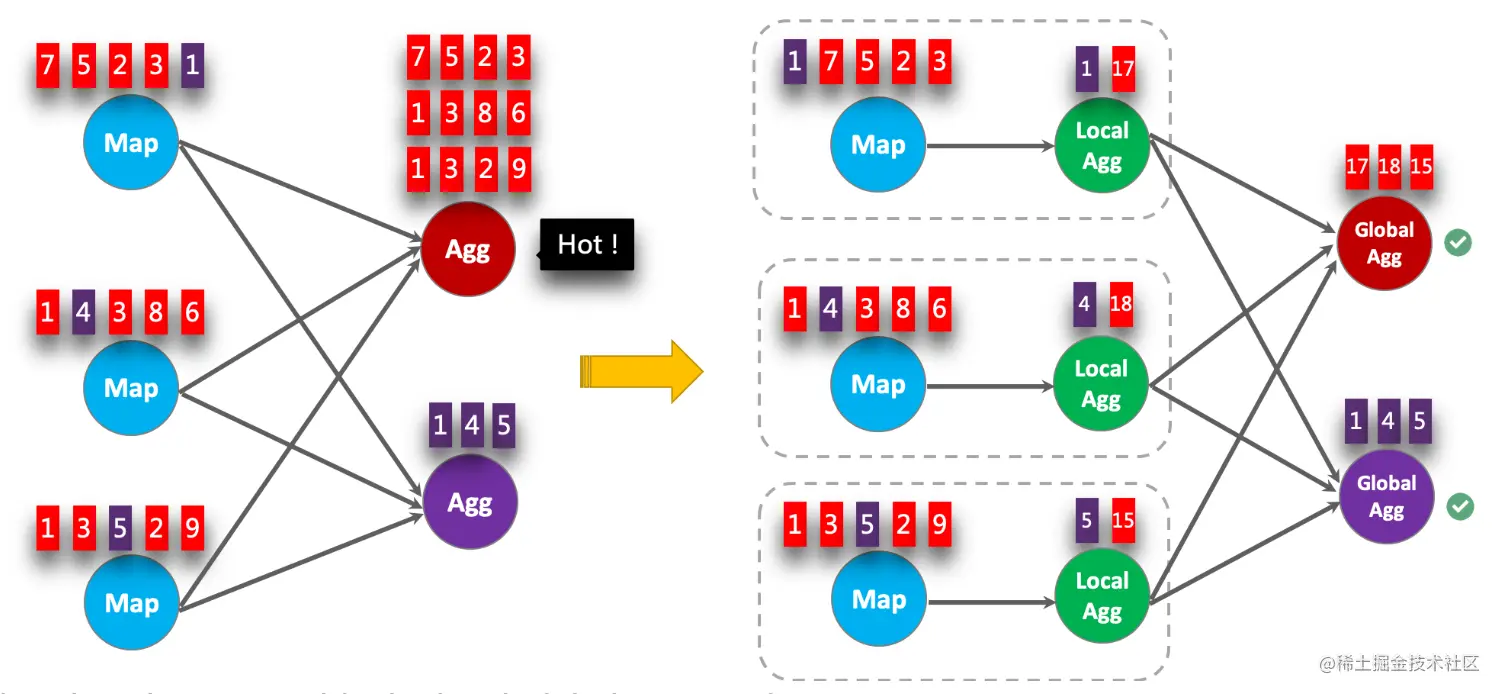

倾斜优化-local-global

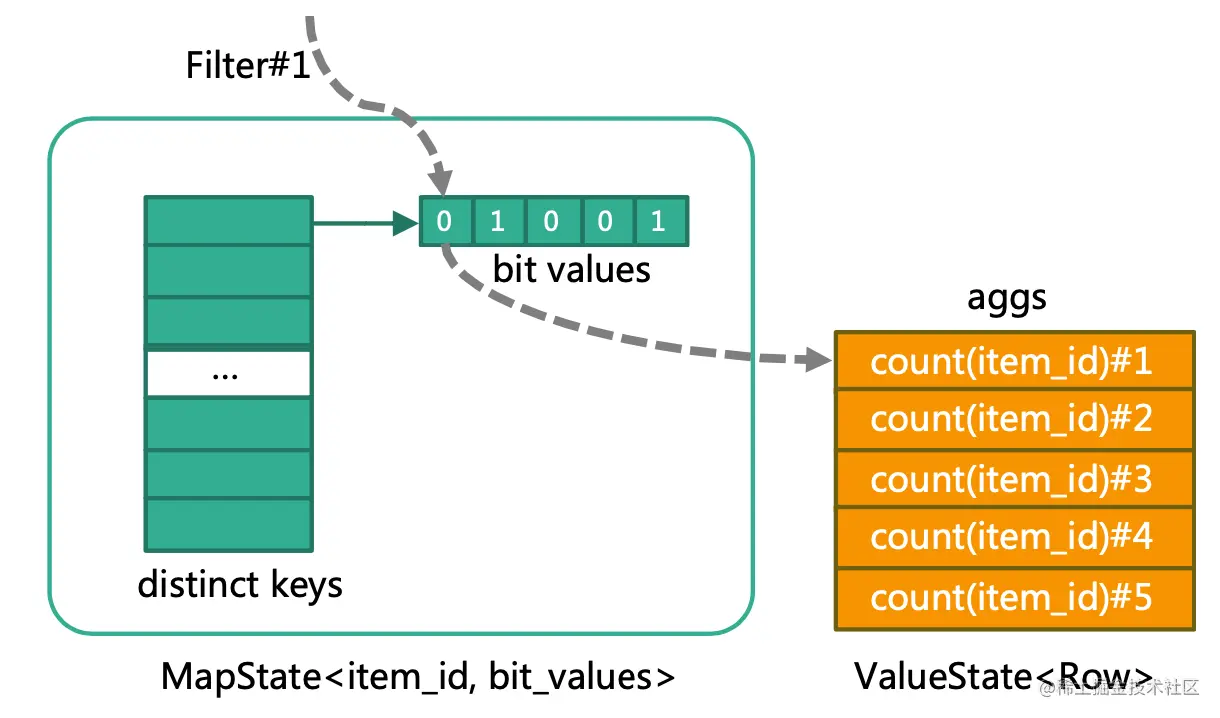

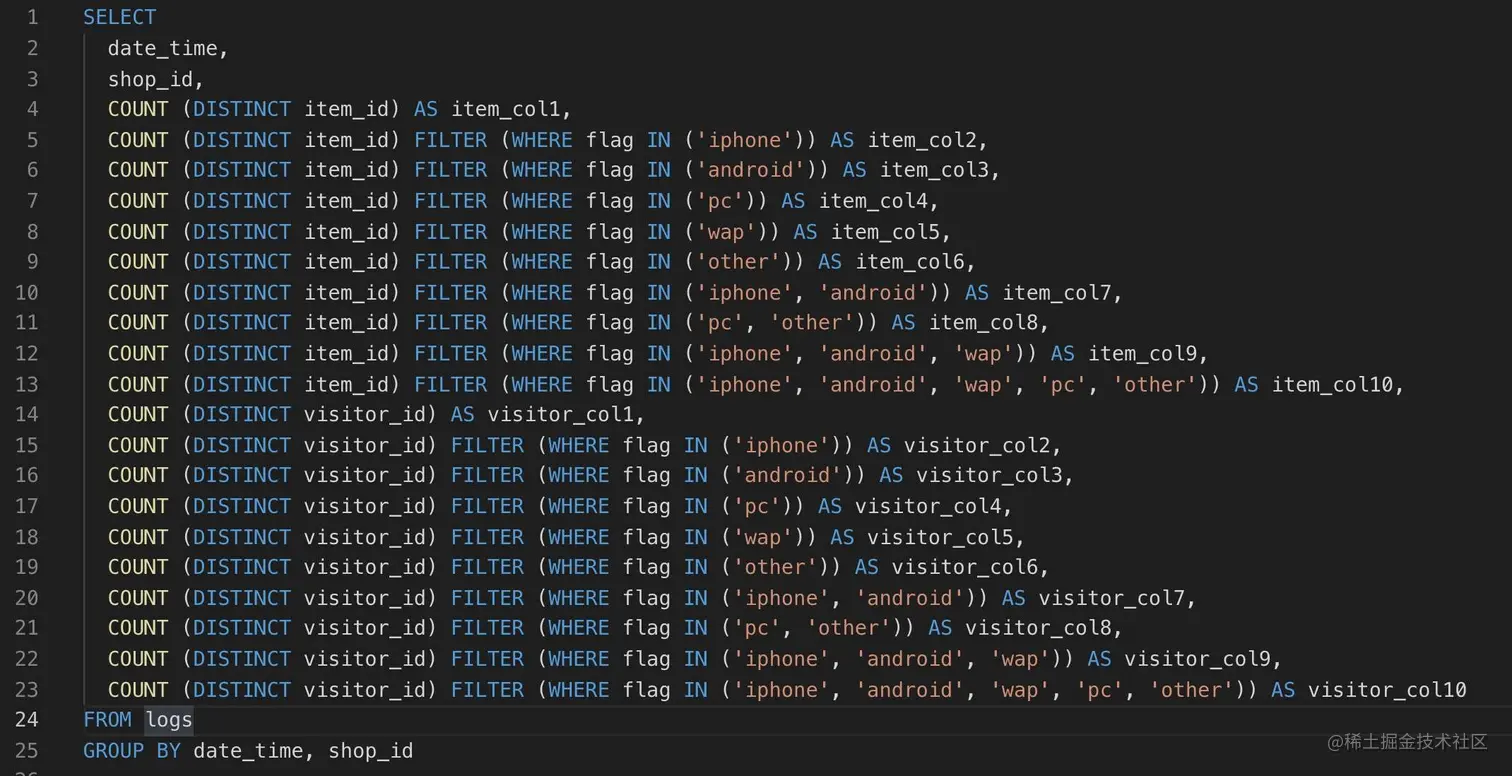

Distinct 计算状态复用



Pane 优化



03.小结

  1. Mini-batch优化解决频繁访问状态的问题

  2. local-global 优化解决倾斜问题

  3. Distinct状态复用降低状态量

  4. Pane优化降低滑动窗口的状态存储量

04.案例分析

抖音 DAU 实时曲线计算

大数据任务资源使用实时统计分析

4.1 需求一：计算抖音的日活曲线

使用Flink SQL计算抖音的日活曲线

问题：所有数据都需要在一个subtask中完成窗口计算，无法并行。


table.exec.emit.early-fire.enabled=true

table.exec.emit.early-fire.delay=5min

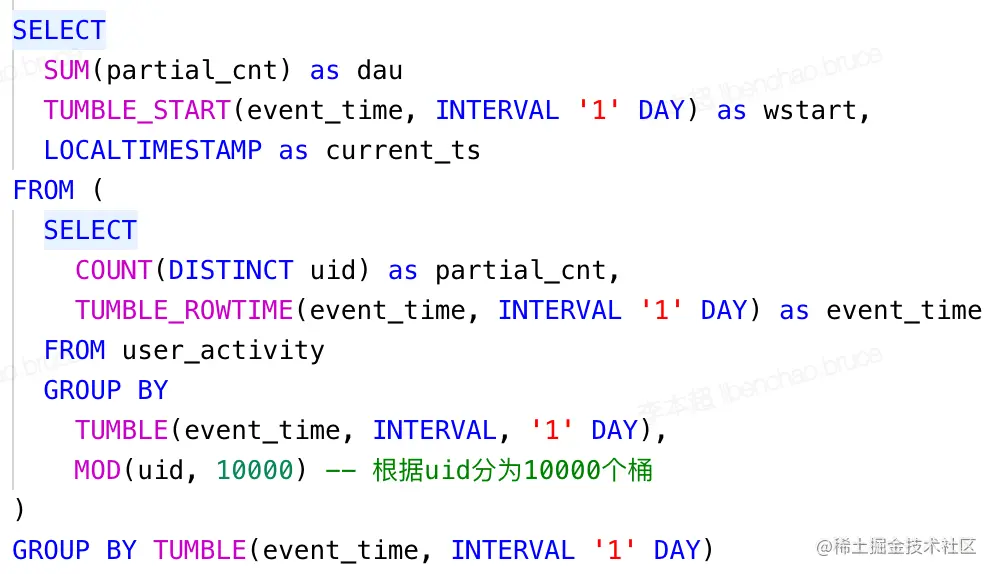

通过两阶段聚合来把数据打散，完成第一轮聚合，第二轮聚合只需要对各个分桶的结果求和即可。


table.exec.emit.early-fire.enabled=true

table.exec.emit.early-fire.delay=5min

table.exec.window.allow-retract-input=true

4.2 需求二：计算大数据任务的资源使用

使用Flink SQL计算大数据任务的资源使用

问题描述：

大数据任务（特指离线任务）运行时通常会有多个container启动并运行，每个container在运行结束的时候，YARN会负责它的资源使用（CPU、内存）情况上报。一般大数据任务运行时间从几分钟到几小时不等。

需求：

根据YARN上报的各个container的信息，在任务结束的时候，尽快的计算出一个任务运行所消耗的总的资源。假设前后两个container结束时间差不超过10min

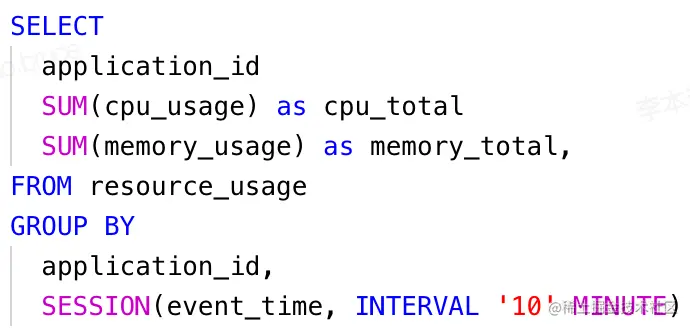

image.png 典型的可以通过会话窗口来将数据划分到一个window中，然后再将结果求和即可。

课程总结

  1. 第一部分介绍了流式计算基本概念，以及和批式计算的区别

  2. 第二部分介绍了watermark的含义、如何生成、如何传递，以及如何处理部分partition断流的问题

  3. 第三部分介绍了三种基本的window的定义，以及迟到数据处理、增量计算VS全量计算、EMIT输出；同时也介绍了local-global优化、mini-batch优化、distinct状态优化、滑动窗口的pane的优化等

  4. 两个案例介绍滚动窗口、会话窗口，以及两阶段聚合解决倾斜问题
