设计模式在Android源码中的应用

拖鞋王子猪
501 阅读10分钟

本文是总结了各种设计模式，并且分析设计模式在Android源码的应用，一直更新中......

一、面向对象的六大原则

  1. 单一职责--优化代码的第一步
    缩写是SRP,就一个类而言，应该仅有一个引起变化的原因，一个类中应该就是一组相关性很高的函数、数据的封装。
  2. 开闭原则--让程序更稳定、更灵活
    缩写是OCP，软件中的对象(类、模块、函数等)应该对于扩展是开放的，但是对于修改是关闭的。
  3. 历史替换--构建扩展性更好的系统
    缩写是LSP，所有引用基类的地方必须能透明地使用其子类的对象。
  4. 依赖倒置--让项目拥有变化的能力 缩写是DIP，指代了一种特定的解耦形式，使得高层次的模块不依赖于低层次的模块的实现细节的目的，依赖模块被颠倒了。
  5. 接口隔离--系统有更高的灵活性
    缩写是ISP，客户端不应该依赖它不需要的接口。另外一种定义是：类间的依赖关系建立在最小的接口上。
  6. 迪米特--更好的扩展性、 缩写是LOD，一个对象应该对其他对象有最少的了解。

二、单例模式

单例对象的类必须保证只有一个实例存在。
单例是实现方式
饿汉式(静态常量)

/**
 * 好处:在类加载的时候便完成了实例化.
 * */
public class singleton1 {

    private static final singleton1 SINGLETON_1 = new singleton1();

    private singleton1() {
    }

    public static singleton1 getInstance() {
        return SINGLETON_1;
    }
}

饿汉式(静态代码块)

/**
 * 好处:1.在类加载的时候便完成了实例化.
 * 2.在初始化的时候可以进行一些属性的初始化.
 * */
public class singleton2 {

    private static final singleton2 SINGLETON_2;

    int anInt;

    static {
        // 可以从配置文件中去读取一些值
        SINGLETON_2 = new singleton2(1);
    }

    private singleton2(int anInt) {
        this.anInt = anInt;
    }

    public static singleton2 getInstance() {
        return SINGLETON_2;
    }
}

枚举

public enum Singleton3 {
    INSTANCE_3;

    public void whatever() {

    }
}

懒汉式(线程不安全)

/**
 * 好处:1.在需要的时候才回被创建,可以节约内存.
 * */
public class singleton4 {

    private static singleton3 SINGLETON;

    private singleton4() {}

    /**
     * 线程不安全,不推荐使用
     * */
    public static singleton4 getInstance() {
        if (SINGLETON == null) {
            SINGLETON = new singleton3();
        }
        return SINGLETON;
    }
}

懒汉式(线程安全)

/**
 * 好处:1.线程安全
 * 2.延迟加载
 * 3.效率较高
 * */
public class singleton5 {

    private volatile static singleton4 SINGLETON;

    private singleton5() {}

    public static singleton5 getInstance() {
        if (SINGLETON == null) {
            synchronized (singleton5.class) {
                if (SINGLETON == null) {
                    SINGLETON = new singleton4();
                }
            }
        }
        return SINGLETON;
    }
}

静态内部类

public class Singleton6 {

    private Singleton6() {
    }

    private static class SingletonInstance {
        private static final Singleton6 SINGLETON_6 = new Singleton6();
    }

    public static Singleton6 getInstance() {
        return SingletonInstance.SINGLETON_6;
    }
}

优点:

  • 在内存中只有一个对象，节省内存空间；
  • 避免频繁的创建销毁对象，可以提高性能；
  • 避免对共享资源的多重占用，简化访问；
  • 为整个系统提供一个全局访问点。

缺点:

  • 不适用于变化频繁的对象；
  • 滥用单例将带来一些负面问题，如为了节省资源将数据库连接池对象设计为的单例类，可能会导致共享连接池对象的程序过多而出现连接池溢出；
  • 如果实例化的对象长时间不被利用，系统会认为该对象是垃圾而被回收，这可能会导致对象状态的丢失；

Android源码中的单例模式

Context获取系统服务，WMS，AMS，这些服务在合适的时候以单例的形式注册在系统中，需要的时候通过Context的getSystemService(String name)获取。Context的实现类ContextImpl,无名英雄LayoutInflater.

三、Builder设计模式

Builder设计模式是一步一步创建一个复杂对象的创建型模式，它允许用户在不知道内部构建细节的情况下，可以更精细地控制对象的构造流程。为了将构建复杂对象的过程和它的部件解耦，使得构建过程和部件的表示分离开来。

使用场景：

  • 相同的方法，不同的执行顺序，产生不同的事件结果
  • 多个部件或者零件，都可以装配到一个对象，产生的结果不同
  • 产品类非常复杂，或者产品类的调用顺序不同产生不同的作用
  • 初始化一个对象特别复杂，如参数多，且很多参数是默认值

Android源码中的Builder模式实现

  • AlertDialog.Buidler
  • WindowManager

优点：

  • 良好的封装性，使用建造者模式可以使客户端不必知道产品内部组成的细节
  • 建造者独立，容易扩展

缺点：

会产生多余的Builder对象以及Directore对象，消耗内存。

四、原型模式

原型模式是一个创建型模式，原型实例指定创建对象的种类，并通过拷贝这些原型创建新的对象。俗称"克隆"。

使用场景

  • 类初始化需要校花非常多的资源，资源包括数据、硬件资源等，通过原型拷贝避免这些消耗
  • 通过new产生一个对象需要非常繁琐的数据准备和访问权限，可以使用原型模式
  • 一个对象需要提供给其他对象访问，而且各个调用者可能需要修改其值时，可以考虑使用原型模式拷贝多个对象供调用者使用，即保护性拷贝。

原型模式属于浅拷贝。

Android源码中的原型模式实现

  • ArrayList的clone()
  • Intent的查找和匹配

优点：

原型模式在内存中二进制流的拷贝，要比直接new一个对象性能好，特别是在一个循环体内产生大量的对象时，原型模式可以很好的体现优点。

缺点：

这既是优点也是缺点，直接在内存拷贝，构造函数不会执行，在实际开发中应该注意这个潜在问题，优点是减少了约束，缺点也是减少了约束，需要在实际应用时考虑。

五、工厂方法模式

工厂方法模式是创建型设计模式之一，定义一个用于创建的接口，让子类决定实例化哪个类。

使用场景

在任何需要生成复杂对象的地方，都可以使用工厂方法模式。复杂对象适合使用工厂模式，用new就可以完成创建的对象无需使用工厂模式。

Android源码中的工厂方法模式实现

  • Android中Activity里的各个生命周期方法
  • List和Set源码，都继承Conllection接口，而Conllection接口继承于Iterable接口，Iterable接口有iterator方法。

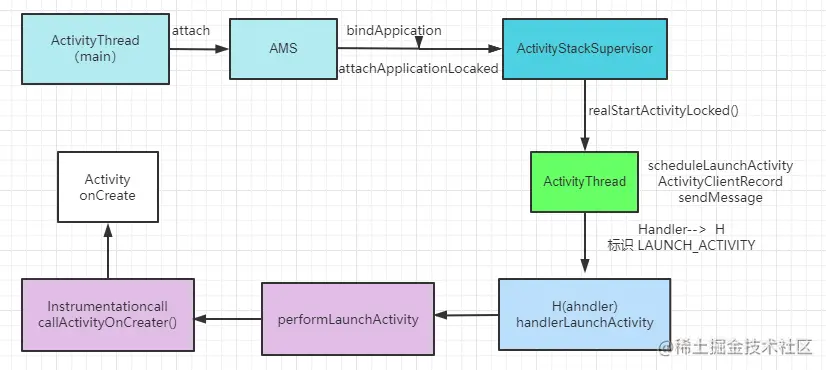

onCreate的启动流程


优点：

工厂方法模式完全符合设计原则，其降低了对象之间的耦合度，而且，工厂方法模式依赖于抽象的架构，其将实例化的任务交由子类去完成，有非常好的扩展性。

缺点：

每次为工厂方法模式添加新的产品时就要编写一个新的产品类，同时还要引入抽象层，这必然会导致类的结构的复杂化，所以，在某些情况比较简单时，是否需要使用工厂模式，就要权衡利弊了。

六、抽象工厂模式

抽象工厂模式是创建型设计模式之一，为创建一组相关或者是相互依赖的对象提供一个接口，而不需要指定它们具体类。

使用场景：

一个对象族有相同的约束时可以使用抽象工厂模式。比如：Android、iOS、Window Phone都有短信和拨号软件两者都属于软件的范畴，所在的操作系统不一样，即便是同一家公司出品的软件，代码的实现逻辑也是不一样的，这个时候就可以考虑使用抽象工厂模式来产生Android、iOS、Window Phone下的短信和拨号软件。

Android源码中的抽象工厂方法模式实现

  • 抽象工厂方法模式在Android源码中的实现相对较少，从framework的角度来看Activity和Service都可以看作是一个具体的工厂，也可以看做是一个抽象工厂方法的雏形
  • 另外一个例子就是Android底层对MediaPlayer的创建

优点：

分离接口和实现，客户端使用抽象工厂方法来创建需要的对象，客户端不知道具体的实现是谁，客户端只是面向产品的接口编程而已，使其中产品实现中解耦，同时基于接口与实现的分离，使抽象工厂方法模式在切换产品类时更加灵活，容易。

缺点：

  • 类文件爆炸性增加
  • 不太容易扩展新的产品类，因为每当创建一个新的产品类时，就需要修改抽象工厂，那么所有的具体工厂类均会被修改。

七、策略模式

策略模式定义了一系列算法，并将每一个算法封闭起来，而且使它们还可以相互替换。策略模式让算法独立于使用它的客户而独立变化。

使用场景：

  • 针对同一类型问题的多种处理方式，仅仅是具体行为有差别时。
  • 需要安全地封装多种同一类型的操作时。
  • 出现同一抽象类有多个子类，而又需要使用if-else或者Switch-case来选择具体子类时。

Android源码中的策略模式实现

  • 主要是动画的实现

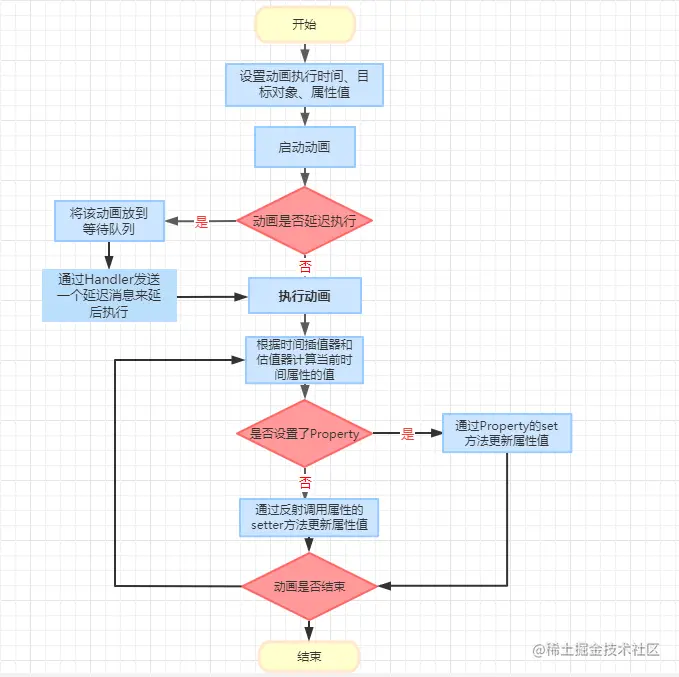

ValueAnimator的流程图

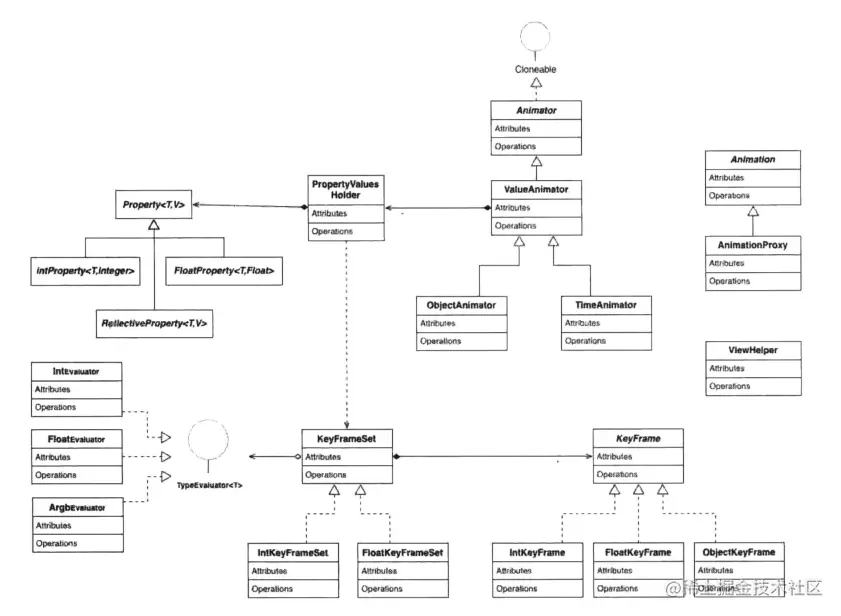

详细设计图(此图来源于网络)


总结：

策略模式主要用来分离算法，在司昂同的行为抽象下有不同的具体实现策略。这个模式很好地演示了开闭原则，也就是定义抽象，注入不同的实现，从而达到很好的可扩展性。

优点：

  • 结构清晰明了、使用简单直观
  • 耦合度相对而言较低，扩展方便
  • 操作封装也更为彻底，数据更为安全

缺点：

  • 随着策略的增加，子类也会变得繁多。

八、状态模式

当一个对象的内在状态改变时允许改变其行为，这个对象看起来像是改变了其类

使用场景：

  • 一个对象的行为取决于它的状态，并且它必须在运行时根据状态改变它的行为
  • 代码中包含大量与对象状态有关的条件语句。

Android源码中的状态模式实现

  • WI-FI管理中的状态模式(WifiSettings)

总结：

状态模式的关键点在于不同的状态下对于同一行为有不同的响应，这其实就是一个将id-else用多态来实现的一个具体案例。

优点：

State模式将所有与一个特定的状态相关的行为都放入一个状态对象中，它提供了一个更好的方法来组织与特定状态相关的代码，将烦琐的状态判断换成结构清晰的状态类族，在避免代码膨胀的同时也保证了可扩展性与可维护性。

缺点：

状态模式的使用必然会增加系统类和对象的个数

八、责任链模式

责任链模式是行为型设计模式之一。使多个对象都有机会处理请求，从而避免了请求的发送者和接受者之间的耦合关系。将这些对象连成一条链，并沿着这条链传递该请求，直到有对象处理它为止。

使用场景：

  • 多个对象处理同一请求，但具体由哪个对象处理则在运行时状态决定。
  • 在请求处理者不明确的情况下向多个对象中的一个提交一个请求。
  • 需要动态指定一组对象处理请求。

Android源码中的责任链模式实现

  • 事件的分发处理，每当用户接触屏幕时，Android都会将对应的事件包装成一个事件对象从ViewTree的顶部至上而下地分发传递。

优点：

  • 可以对请求者和处理者关系解耦，提高代码的灵活性。

缺点：

  • 对链中请求处理者的遍历，如果处理者太多那么遍历必定会影响性能，特别是在一些递归调用中，要慎重。
