大数据 Shuffle 原理与实践 | 青训营笔记这是我参与「第四届青训营」笔记创作活动的第5天 shuffle概

这是我参与 「第四届青训营」 笔记创作活动的第5天

shuffle概述

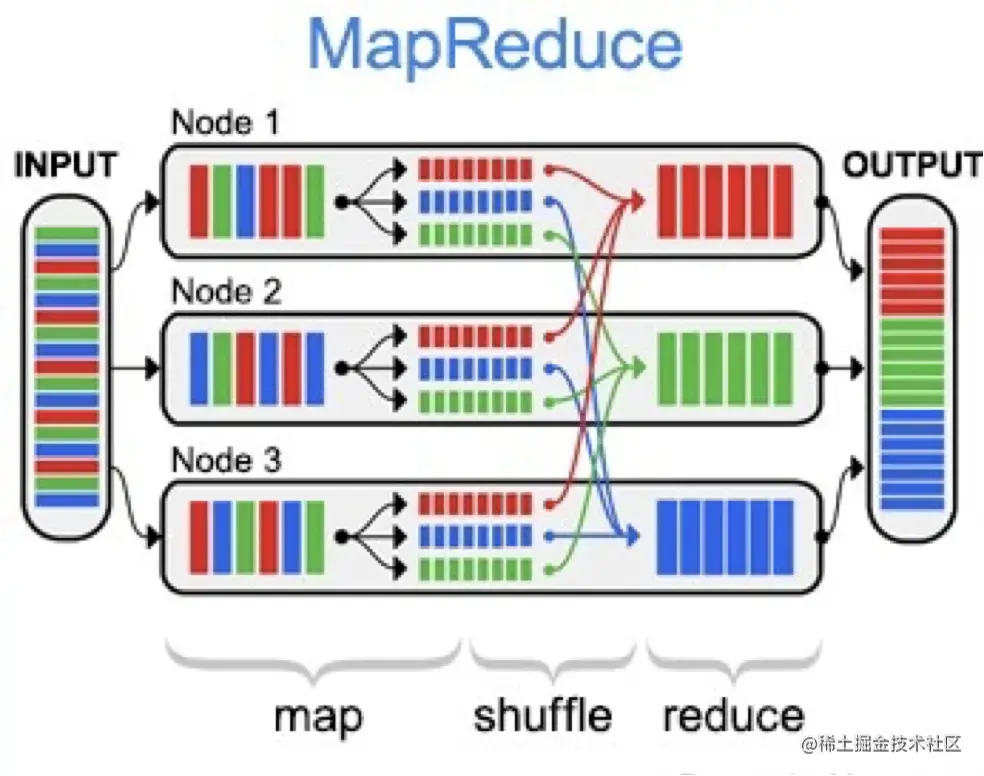

Mapreduce
- 《MapReduce:Simplified Data Processing on Large Clusters》
经典shuffle过程
- map阶段
- shuffle阶段
- reduce阶段
为什么shuffle如此重要
- 数据shuffle表示了不同分区数据交换的过程，不同的shuffle策略性能差异较大。目前在各个引擎中shuffle都是优化的重点，在spark框架中，shuffle是支撑spark进行大规模复杂数据处理的基石。

shuffle算子

常见的触发shuffle的算子
- repartition
  - coalesce、repartition
- ByKey
  - groupByKey、reduceByKey、aggregateByKey、combineByKey、sortByKeysortBy
- Join
  - cogroup、join

repartition	ByKey	Join
coalesce	groupByKey	cogroup
repartition	reduceByKey	join
	aggregateByKey
	combineByKey
	sortByKeysortBy

算子使用例子

 val text = sc.textFile("mytextfile.txt")
 val counts = text
   .flatMap(line => line.split(" "))
   .map(word => (word,1))
   .reduceByKey(_+_)
 counts.collect
 复制代码

Shuffle Dependency
- 创建会产生shuffle的RDD时，RDD会创建Shuffle Dependency来描述Shuffle相关的信息
- 构造函数
  - A single key-value pair RDD, i.e. RDD[Product2[K, V]],
  - Partitioner (available as partitioner property),
  - Serializer,
  - Optional key ordering (of Scala’s scala.math.Ordering type),
  - Optional Aggregator,
  - mapSideCombine flag which is disabled (i.e. false) by default.
Partitioner
- 用来将record映射到具体的partition的方法
- 接口
  - numberPartitions
  - getPartition
- ```
 abstract class partition extends
```
Aggregator
- 在map侧合并部分record的函数
- 接口
  - createCombiner：只有一个value的时候初始化的方法
  - mergeValue：合并一个value到Aggregator中
  - mergeCombiners：合并两个Aggregator
- 例如对于所有的单词，将其进行排序
- 在reducer进行count

shuffle过程（重点）

spark中的shuffle变迁过程
- HashShuffle--写数据优化
  - 优点：不需要排序
  - 缺点：打开，创建的文件过多
- SortShuffle
  - 优点：打开的文件少、支持map-side combine
  - 缺点：需要排序
- TungstenSortShuffle
  - 优点：更快的排序效率，更高的内存利用效率
  - 缺点：不支持map-side combine
Register Shuffle
- register shuffle 时做的最重要的事情是根据不同条件创建不同的shuffle handle
- 由action算子触发DAG Scheduler进行shuffle register

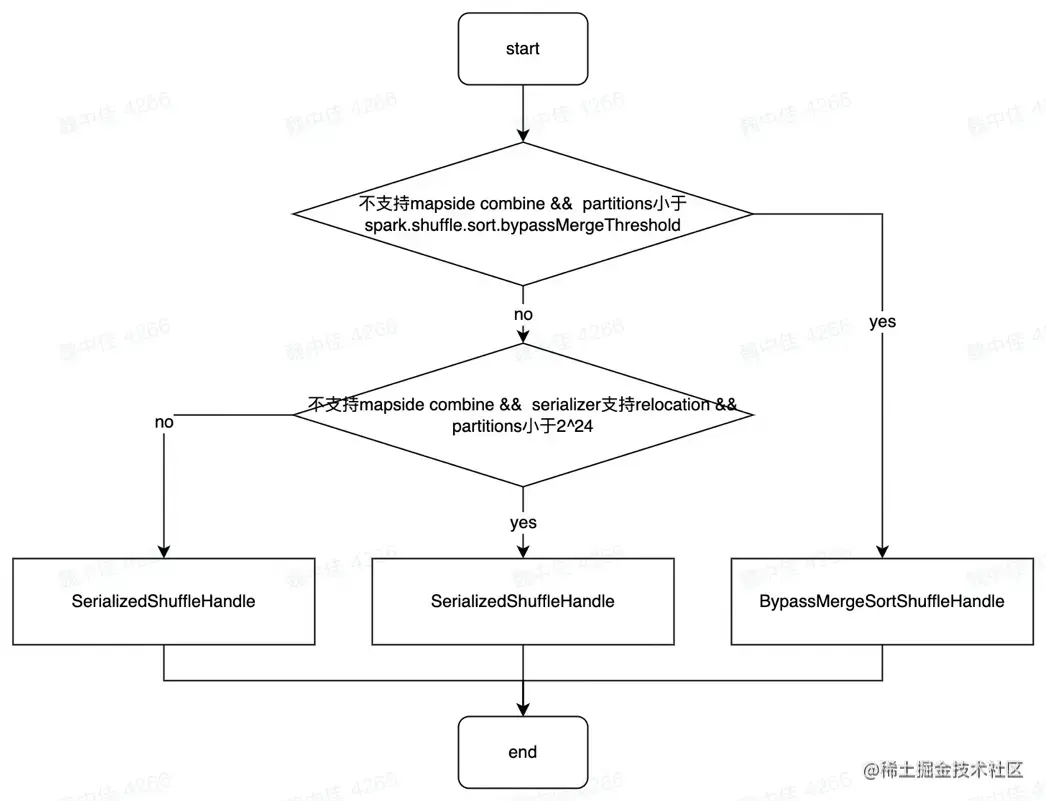

- Shuffle Register会根据不同的条件决定注册不同的ShuffleHandle

三种ShuffleHandle对应了三种不同的ShuffleWriter的实现

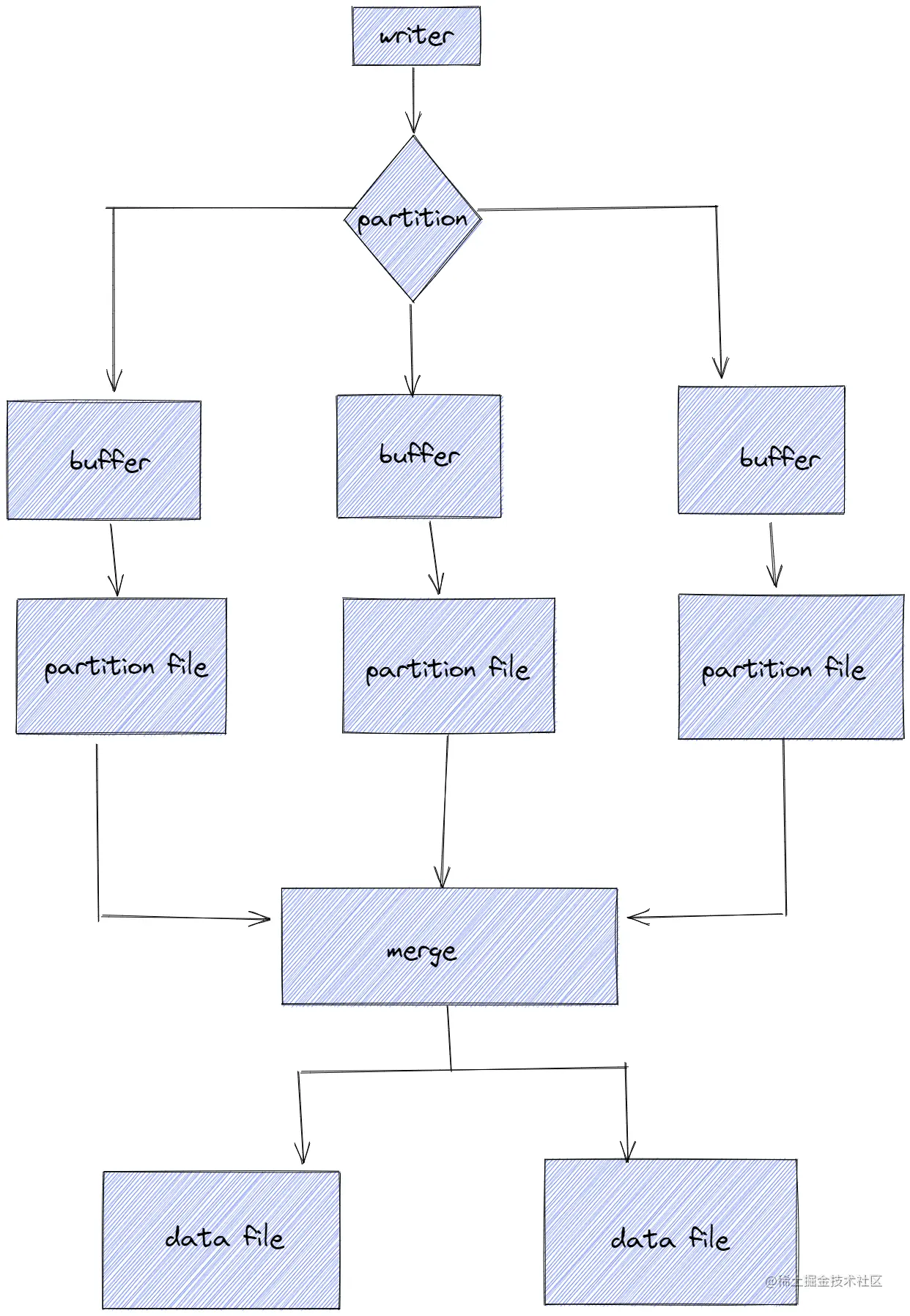

- BypassMergeSortShuffleWriter：HashShuffle

- 不需要排序，节省时间 - 写操作的时候会打开大量文件 - 类似于Hash Shuffle

-   UnsafeShuffleWriter：TunstonShuffle
    -   使用类似内存页存储序列化数据
    -   数据写入后不再反序列化
    -   只根据 partition 排序 Long Array
    -   数据不移动

-   SortSHuffleWriter：SortShuffle

    -   支持 combine
    -   需要combine时，使用partitionedAppendOnlyMap，本质是个HashTable
    -   不需要combine时partitionedpairBuffer本质是个array

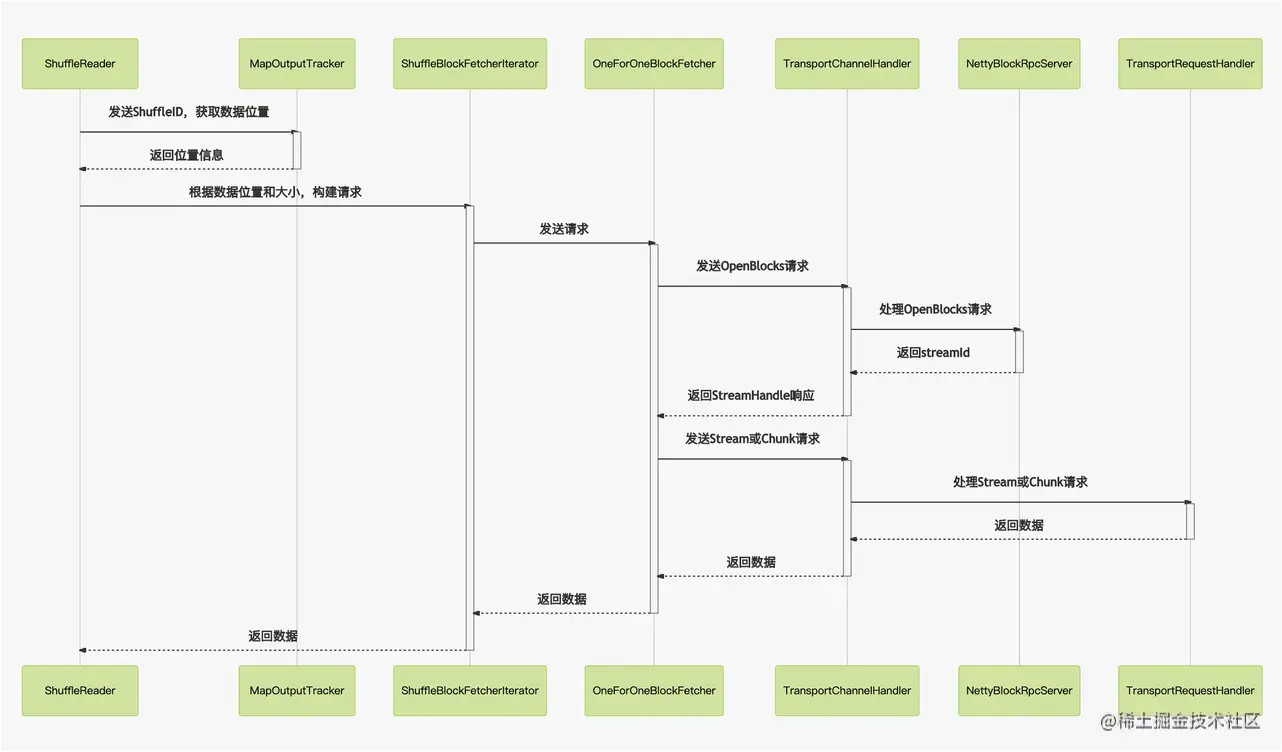

ShuffleReader网络请求流程

使用netty作为网络框架提供网络服务，并接受reducetask的fetch请求

首先发起openBlocks请求获得streamId，然后再处理stream或者chunk请求

位置信息记录在mapOutputtracker中,主要会发送两种类型的请求

ShuffleBlockFetchIterator
- 区分local和remote节省网络消耗
- 防止OOM
  - maxBytesInFlight
  - maxReqsInFlight
  - maxBlocksInFlightPerAddress
  - maxReqSizeShuffleToMem
  - maxAttemptsOnNettyOOM

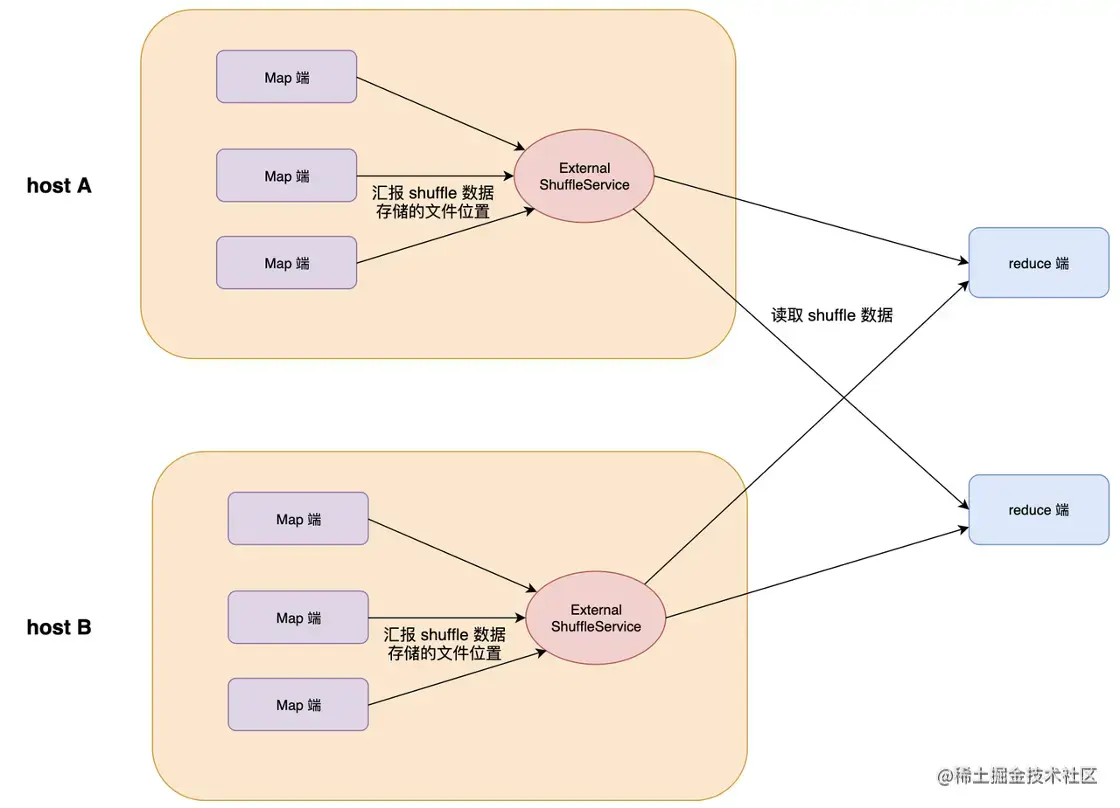

External Shuffle Service

为了解决Executor为了服务数据的fetch请求导致无法退出问题，我们在每个节点上部署一个External Shuffle Service，这样产生数据的Executor在不需要继续处理任务时，可以随意退出。

shuffle优化

避免shuffle ——使用broadcast替代join

 //传统的join操作会导致shuffle操作。
 //因为两个RDD中，相同的key都需要通过网络拉取到一个节点上，由一个task进行join操作。
 val rdd3 = rdd1.join(rdd2)

 //Broadcast+map的join操作，不会导致shuffle操作。
 //使用Broadcast将一个数据量较小的RDD作为广播变量。
 val rdd2Data = rdd2.collect()
 val rdd2DataBroadcast = sc.broadcast(rdd2Data)

 //在rdd1.map算子中，可以从rdd2DataBroadcast中，获取rdd2的所有数据。
 //然后进行遍历，如果发现rdd2中某条数据的key与rdd1的当前数据的key是相同的，那么就判定可以进行join。
 //此时就可以根据自己需要的方式，将rdd1当前数据与rdd2中可以连接的数据，拼接在一起（String或Tuple）。
 val rdd3 = rdd1.map(rdd2DataBroadcast...)

 //注意，以上操作，建议仅仅在rdd2的数据量比较少（比如几百M，或者一两G）的情况下使用。
 //因为每个Executor的内存中，都会驻留一份rdd2的全量数据。
 复制代码

使用可以map-side预聚合的算子
Shuffle 参数优化（实际工作会修改的参数）
- spark.default.parallelism & spark.sql.shuffle.partitions
- spark.hadoopRDD.ignoreEmptySplits
- spark.hadoop.mapreduce.input.fileinputformat.split.minsize
- spark.sql.file.maxPartitionBytes
- spark.sql.adaptive.enabled && spark.sql.adaptive.shuffle.targetPostShuffleInputSize
- spark.reducer.maxSizeInFlight
- spark.reducer.maxReqsInFlight spark.reducer.maxBlocksInFlightPerAddress
Shuffle 倾斜优化
- 什么叫倾斜？有什么危害
- 解决倾斜方法举例
  - 增大并发度
  - AQE

零拷贝
- 不使用zero copy
- 使用sendfile
- 使用sendfile + DMA gather copy
Netty 零拷贝（netty zero copy）
- 可堆外内存，避免 JVM 堆内存到堆外内存的数据拷贝。
- CompositeByteBuf 、 Unpooled.wrappedBuffer、 ByteBuf.slice ，可以合并、包装、切分数组，避免发生内存拷贝
- Netty 使用 FileRegion 实现文件传输，FileRegion 底层封装了 FileChannel#transferTo() 方法，可以将文件缓冲区的数据直接传输到目标 Channel，避免内核缓冲区和用户态缓冲区之间的数据拷贝

Push Shuffle

上一部分所讲的shuffle过程存在哪些问题？
- 数据存储在本地磁盘，没有备份，一旦数据丢失，重算数据代价大
- IO 并发：大量 RPC 请求（M*R），消耗cpu
- IO 吞吐：随机读（降低读）、写放大（3X），
- GC 频繁，影响 NodeManager
为了优化该问题，有很多公司都做了思路相近的优化，push shuffle
- Facebook： cosco
- LinkedIn：magnet
- Uber：Zeus
- Alibaba： RSS
- Tencent： FireStorm
- Bytedance： Cloud Shuffle Service
- Spark3.2： push based shuffle
为什么需要 push shuffle？
- AVG IO size 太小，造成大量的随机IO，严重影响磁盘的吞吐
- M*R 次读请求，造成大量的网络连接，影响性能

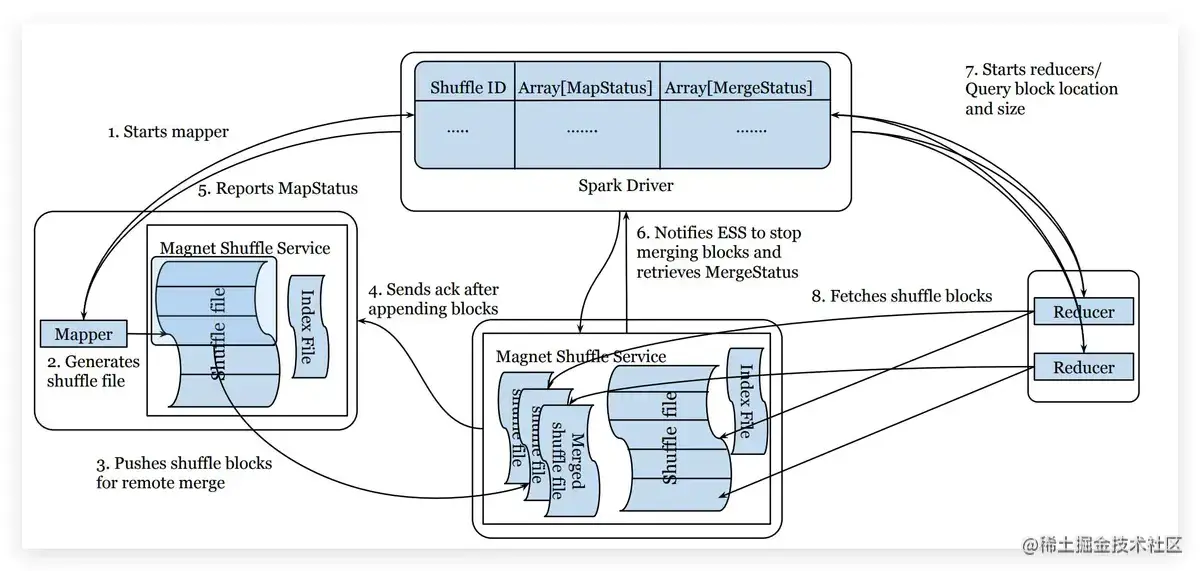

Magnet主要流程

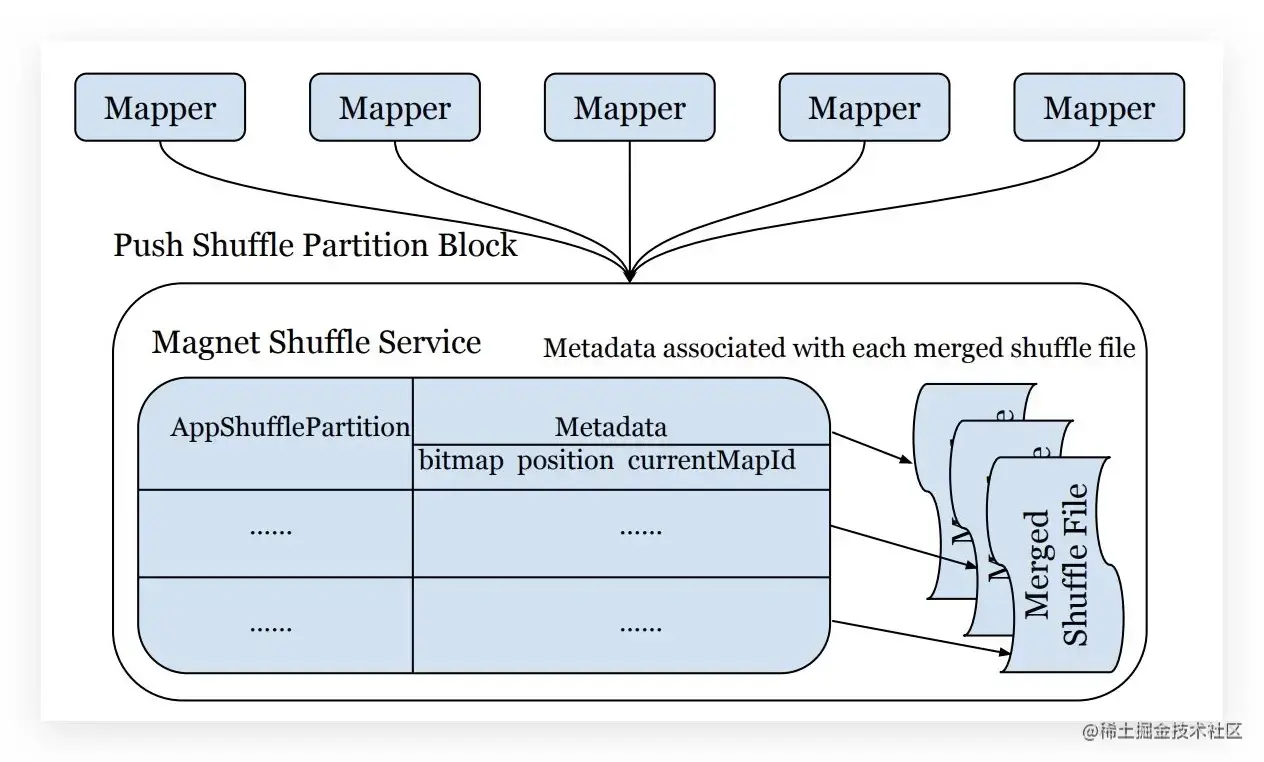

- bitmap：存储已merge的mapper id ，防止重复merge
- position offset
magnet可靠性
- 如果map task 输出的Blook

主要为边写边push的模式，在原有的shuffle基础上尝试push聚合数据，但并不强制完成，读取时优先读取push聚合的结果，对于没有来得及完成聚合或者聚合失败的情况，则fallback到原模式。

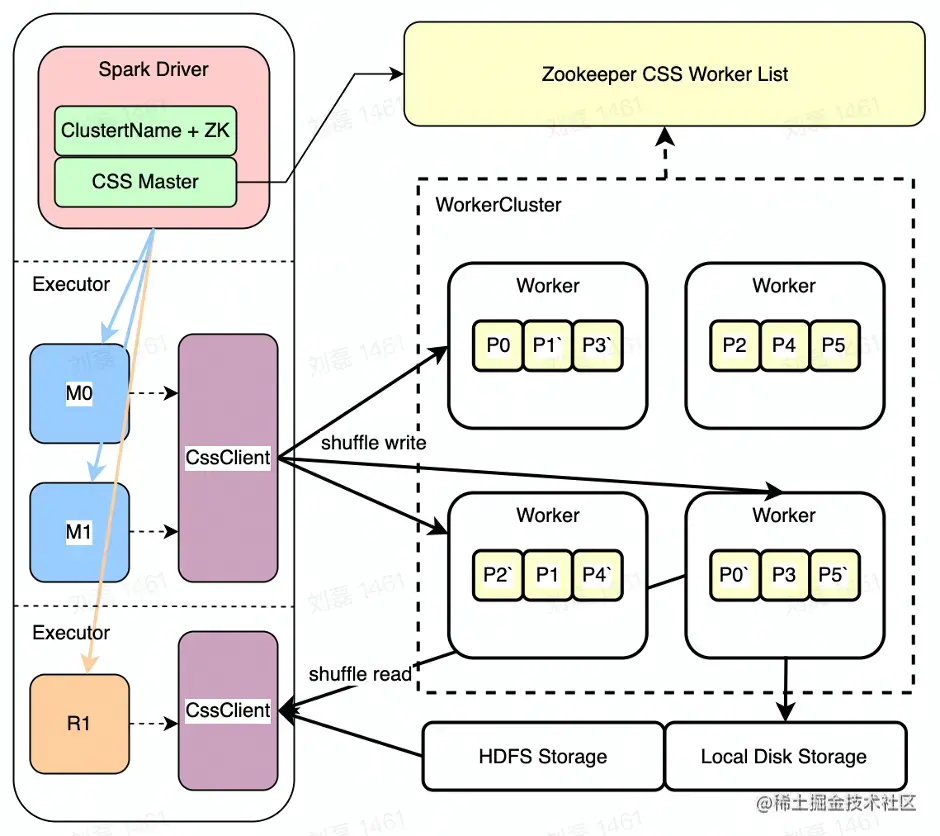

Cloud Shuffle Service架构
- Zookeeper WorkerList [服务发现]
- CSS Worker [Partitions / Disk | Hdfs]
- Spark Driver [集成启动 CSS Master]
- CSS Master [Shuffle 规划 / 统计]
- CSS ShuffleClient [Write / Read]
- Spark Executor [Mapper + Reducer]
Cloud Shuffle Service 读写流程

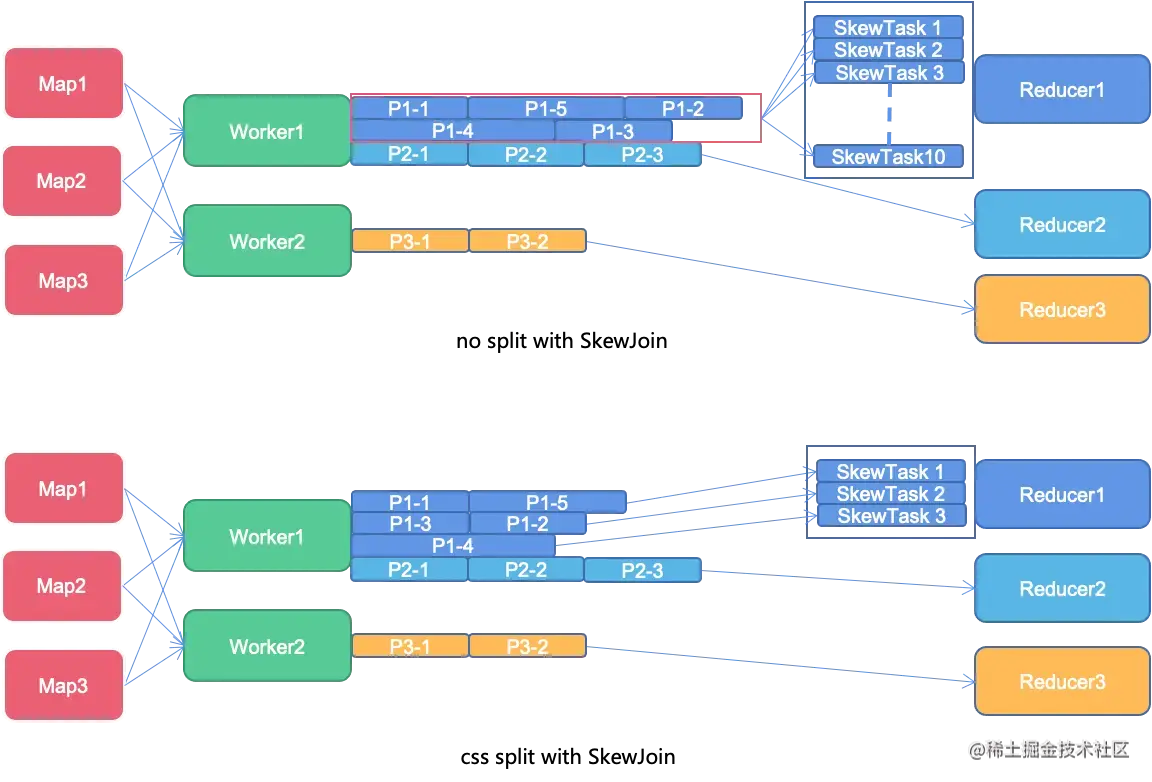

Cloud Shuffle Service 支持AQE
- 在聚合文件时主动将文件切分为若干块，当触发AQE时，按照已经切分好的文件块进行拆分。
